TL-SL1226 - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Unmanaged Rackmount Switch
Modell	TL-SL1226
Marke	TP-Link
Ports	24 x 10/100 Mbps RJ45, 2 x Gigabit Combo (RJ45/SFP)
Switching-Kapazität	8.8 Gbps
MAC-Adresstabelle	8K Einträge
Jumbo-Frame	Bis zu 9K Bytes
Abmessungen (B x T x H)	440 x 220 x 44 mm (17.3 x 8.7 x 1.7 in)
Gewicht	Ungefähr 2,5 kg (5,5 lbs)
Stromversorgung	100-240 VAC, 50/60 Hz
Leistungsaufnahme	Bis zu 20 W
Installation	Desktop- oder 19-Zoll-Rackmontage
Kühlung	Lüfterlos (passive Kühlung)
Standards	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x
Flusskontrolle	802.3x Vollduplex, Backpressure Halbduplex
Auto-MDI/MDIX	Ja
Sicherheit	Nicht öffnen; von Wasser fernhalten; vor Reinigung Netzstecker ziehen
Reinigung	Netzstecker ziehen, mit trockenem Tuch abwischen
Ersatzteile	Keine vom Benutzer wartbaren Teile; wenden Sie sich für Service an TP-Link

Häufig gestellte Fragen - TL-SL1226 TP-LINK

Wie viele Ports hat der TP-Link TL-SL1226?

Der TL-SL1226 verfügt über 24 10/100 Mbps Ports und 2 Gigabit-Combo-Ports (RJ45 oder SFP), insgesamt 26 Ports.

Kann ich den TL-SL1226 in einem Rack montieren?

Ja, es wird mit Rackmontagewinkeln für die Installation in einem Standard-19-Zoll-Rack geliefert. Die Desktop-Installation ist ebenfalls mit den mitgelieferten Gummifüßen möglich.

Ist der TP-Link TL-SL1226 ein Managed Switch?

Nein, es ist ein unmanaged Switch, was bedeutet, dass er Plug-and-Play ohne Konfiguration funktioniert.

Was ist die Switching-Kapazität des TL-SL1226?

Die Switching-Kapazität beträgt 8,8 Gbps, was eine nicht blockierende Leistung gewährleistet.

Unterstützt der TL-SL1226 Jumbo-Frames?

Ja, es unterstützt Jumbo-Frames bis zu 9K Bytes.

Wie reinige ich den TL-SL1226?

Ziehen Sie das Netzkabel ab und wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten oder Sprühreiniger.

Was soll ich tun, wenn der Switch überhitzt?

Sorgen Sie für ausreichende Belüftung; der Switch ist lüfterlos. Halten Sie ihn in einem gut belüfteten Bereich fern von Wärmequellen.

Kann ich den TL-SL1226 mit einer USV verwenden?

Ja, es unterstützt eine Standard-Stromversorgung von 100-240 VAC, sodass es an eine USV für Notstrom angeschlossen werden kann.

Welche LED-Anzeigen gibt es am TL-SL1226?

Jeder Port hat eine Link/Activity-LED; es gibt auch eine Power-LED. Die Combo-Ports haben separate LEDs für Kupfer und Glasfaser.

Ist der TL-SL1226 RoHS-konform?

Ja, TP-Link-Produkte sind RoHS-konform und gewährleisten Umweltsicherheit.

BEDIENUNGSANLEITUNG TL-SL1226 TP-LINK

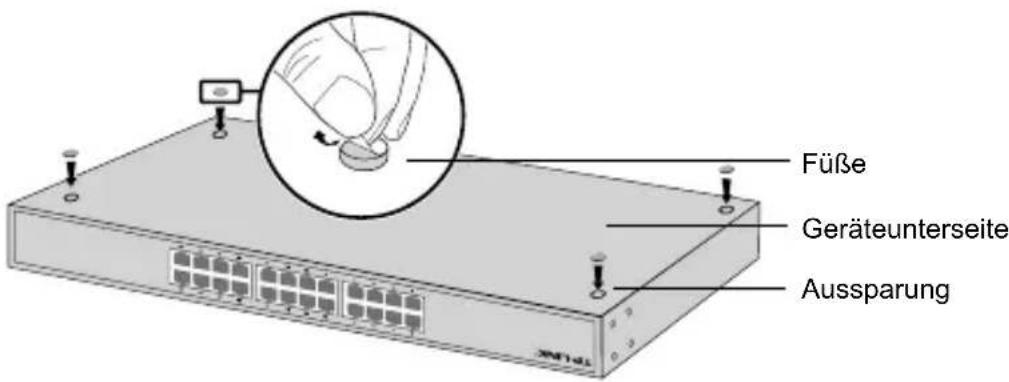

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
