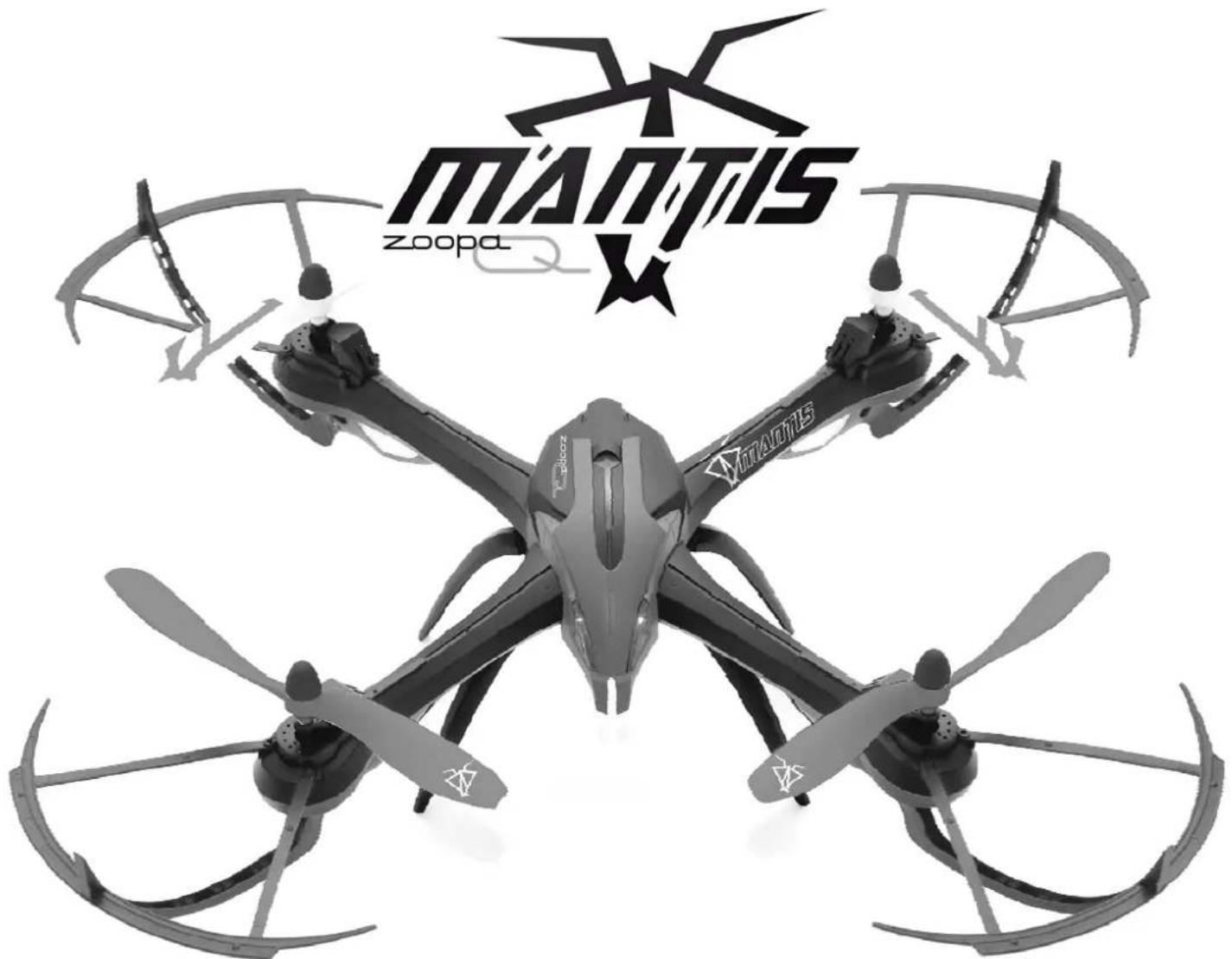

zoopa Q600 Mantis - Ferngesteuertes spielzeug ACME - Kostenlose Bedienungsanleitung

Produkttyp	Ferngesteuertes Spielzeug (Quadrocopter)
Marke	ACME
Modell	zoopa Q600 Mantis
Abmessungen	248 x 248 x 158 mm
Gewicht	Ca. 310 g
Empfohlenes Mindestalter	12 Jahre und älter
Verwendung	Innen- und Außenbereich
Akku	LiPo 7,2 V (enthalten)
Fernbedienung	2,4 GHz, benötigt 6 AA-Batterien (nicht enthalten)
Reichweite	100 m
Ladezeit	60 bis 80 Minuten
Flugmodi	Anfänger (70%), Fortgeschritten (85%), Profi (100%)
Sonderfunktionen	Flip 360°, Orientierungsmodus, optionaler Kamera-Halter, LED-Beleuchtung
Lieferumfang	1 Fernbedienung 2,4 GHz, 2 Landegestelle, Ladegerät, 4 Schrauben, Schraubendreher
Sicherheit	Nicht geeignet für Kinder unter 3 Jahren, Erstickungsgefahr. Hinweise beachten.
Pflege	Mit einem trockenen Tuch reinigen, nicht im Regen verwenden, bei Raumtemperatur lagern.
Akku - Vorsichtsmaßnahmen	Nicht verwenden, wenn beschädigt; Laden zwischen 10°C und 50°C; bei 85% Ladung lagern.
Ersatzteile	Erhältlich, Referenzen ZQ0600 (siehe Anleitung)
Garantie	24 Monate (3 Monate für Verschleißteile)

Häufig gestellte Fragen - zoopa Q600 Mantis ACME

Wie lade ich den Akku des zoopa Q600 Mantis?

Schließen Sie das Ladegerät an das Stromnetz (220V) an. Die grüne LED leuchtet auf. Schließen Sie dann den Akku unter Beachtung der Polarität an das Ladegerät an. Der Ladevorgang dauert 60 bis 80 Minuten. Die Anzeige leuchtet dauerhaft grün, wenn der Ladevorgang abgeschlossen ist. Verwenden Sie nur den Original-Akku.

Was tun, wenn der Drohne nicht auf Befehle reagiert?

Überprüfen Sie zuerst die Batterien der Fernbedienung: Sie müssen richtig eingelegt und nicht leer sein. Stellen Sie sicher, dass der Akku des Drohne geladen ist. Schalten Sie die Fernbedienung immer aus und wieder ein, bevor Sie den Akku anschließen. Wenn das Problem weiterhin besteht, überprüfen Sie die Reichweite (max. 100 m) oder kontaktieren Sie den Kundendienst.

Wie synchronisiere ich die Fernbedienung mit dem Drohne?

Die Fernbedienung und der Drohne sind werkseitig bereits synchronisiert. Wenn Sie eine erneute Synchronisierung durchführen müssen: Schalten Sie die Fernbedienung ein (die Anzeige blinkt), stellen Sie den Gashebel in die untere Position und schließen Sie dann den Akku des Drohne an. Die Anzeige des Drohne beginnt zu blinken und zeigt die Synchronisierung an.

Kann ich den Drohne im Regen verwenden?

Nein, es ist strengstens verboten, das Produkt im Regen oder bei feuchten Bedingungen zu verwenden. Dies könnte die elektronischen Komponenten beschädigen und die Garantie erlöschen lassen.

Wie hoch ist die Flugzeit?

Die Flugzeit beträgt je nach Flugmodus und Bedingungen etwa 7 bis 10 Minuten. Der LiPo-Akku 7,2 V wird in 60 bis 80 Minuten aufgeladen.

Wie ersetze ich einen beschädigten Propeller?

Entfernen Sie die Abdeckung in der Mitte des Rotors, lösen Sie die Halteschraube mit dem mitgelieferten Schraubendreher und ziehen Sie den Propeller von der Motorachse ab. Ersetzen Sie ihn durch einen Propeller mit derselben Drehrichtung (Markierung auf dem Propeller). Ziehen Sie die Schraube fest und setzen Sie die Abdeckung wieder auf.

Verfügt der Drohne über einen Anfängermodus?

Ja, drücken Sie nach dem Einschalten des Drohne die rote Taste oben links auf der Fernbedienung. Ein Tonsignal bestätigt die Einstellung. Der Anfängermodus begrenzt die Leistung auf 70 % für eine einfachere Handhabung. Die Modi Fortgeschritten (85 %) und Profi (100 %) sind ebenfalls verfügbar.

Wie aktiviere ich den Flip 360° Modus?

Drücken Sie die Taste oben rechts auf der Fernbedienung. Der Drohne führt automatisch einen Flip um seine Achse aus. Stellen Sie sicher, dass Sie einen freien Raum von mindestens 2 Metern um den Drohne haben.

Wo finde ich Ersatzteile für den zoopa Q600 Mantis?

Die Ersatzteile sind unter den Referenzen ZQ0600 erhältlich (z.B. ZQ0600-C für Propeller, ZQ0600-B für Akku). Die vollständige Liste finden Sie in der Anleitung oder kontaktieren Sie den ACME-Kundendienst. Sie können auch die Website der Marke besuchen.

Was tun, wenn der Akku während des Ladens heiß wird?

Stoppen Sie sofort den Ladevorgang. Laden Sie niemals einen beschädigten LiPo-Akku. Lassen Sie den Akku an einem sicheren Ort bei einer Temperatur zwischen 10°C und 50°C abkühlen. Wenn er verformt oder heiß ist, verwenden Sie ihn nicht mehr und ersetzen Sie ihn. Kontaktieren Sie bei Bedarf den Kundendienst.

BEDIENUNGSANLEITUNG zoopa Q600 Mantis ACME

Bitte vor Inbetriebnahme sorgfältig lesen!

Anleitung

Manual

BEACHTEN SIE FOLGENDE HINWEISE, UM STROMSCHLÄGE ODER SCHÄDEN AM PRODUKT AUSZUSCHLIESSEN:

• VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE
• DEMONTIEREN SIE NICHT DAS MODELL
• IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN.
  LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN DURCHFÜHREN

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

[e-mail] oder

http://www.acme-online.de

Sicherheitshinweis für den LiPo-Akku und Ladevorgang

Wenn ein Akku nicht ordnungsgemäß angeschlossen wird, besteht Feuer- und Explosionsgefahr.

Laden Sie LiPo Akkus nur unter Aufsicht.

Unterbrechen Sie den Ladevorgang sollte sich der LiPo-Akku aufblähen oder verformen!

Lagern Sie LiPo-Akkus bei 15-25°C.

Vermeiden Sie die Erhitzung des verwendeten Akkus bei Entladung über 50°C Nicht kurzschließen, nicht ins Feuer werfen!

Verwenden Sie stets Original-Akkus.

• Verwenden Sie nur den originalen LiPo-Akku
• Wenn sich der Akku verformt, verfärbt oder weich wird, darf dieser nicht mehr verwendet werden
• Lagern Sie den Akku bei Temperaturen zwischen 15° und 25° an trockenen und dunkeln Orten. Der Ladezustand muss min. 75% betragen
• Unzugänglich für Kinder und Tiere lagern
• Fernhalten von Feuer, Wasser, Wärmequellen und Fremdstoffe die einen Kurzschluss verursachen können
• Nur das Original Ladegerät verwenden und verwenden Sie eine feuerfeste Unterlage
• Jegliche mechanische Belastung vermeiden und nicht öffnen
• Sollten Gase oder Flüssigkeiten aus dem Akku austreten, dürfen Sie nicht mit dem Akku in Kontakt kommen
• Jeder unsachgemäße Gebrauch kann zu gesundheitlichen Problemen führen
• Entsorgen Sie verbrauchte Akkus sach- und fachgerecht
  • Der Akku darf nicht tiefentladen werden

CE Deklaration

Hiermit erklären wir, dass dieses Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der oben genannten Adresse angefordert werden.

Dieses Produkt wird mit einem LiPo Akku betrieben. Bringen Sie verbrauchte Akkus zu einer dafür vorgesehenen Sammelstelle.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss. Bringen Sie diese Produkte, auch den Akku, zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu Ihrer nächsten Sammelstelle (bzw. Recyclinghof).

Nicht geeignet für Kinder unter 3 Jahren! Enthält verschluckbare Kleinteile! Empfohlen ab 10 Jahren!

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Modell in Betrieb nehmen!

1x 2,4GHz Fernsteuerung

2x Ersatz Propeller A 2x Ersatz Propeller B

1x Bedienungsanleitung 1x Schraubendreher

Für den Betrieb benötigen Sie 6 Stück AA-Batterien

Aufbau und Funktionen der Fernbedienung

Erste Schritte und Informationen

Lesen Sie die Anleitung vollständig durch.

Bei dem zoopa Q mantis handelt es sich um ein RTF (Ready-to-Fly) Modell.

Zur Inbetriebnahme werden lediglich 6x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.

Öffnen Sie dazu das Akkufach auf der Rückseite der Fernsteuerung und legen die Batterien gemäß der Abbildung ein. Verschließen Sie wieder das Akkufach.

ACME the game company GmbH übernimmt keine Haftung für Privatsphärenverletzungen und Beschädigungen an Privateigentum, die durch den Nutzer des Modells entstanden sind. Bitte befolgen Sie sorgsam die Anweisungen dieser Anleitung Schritt für Schritt, um eine sachgemäße Handhabung zu gewährleisten.

Laden des Akkus

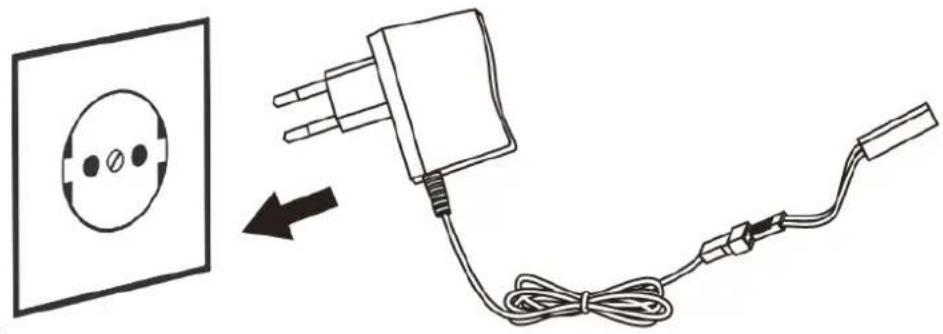

Der mitgelieferte LiPo Akku wird durch das enthaltene Lademodul aufgeladen.

Verbinden Sie das Lademodul mit einer 220V Steckdose, die LED des Lademodul leuchtet grün auf. Schließen Sie den LiPo Akku an das Ladekabel an. Achten Sie auf die richtige Polung und den festen Sitz des Steckers. Der Stecker und Buchse weisen eine Führung auf.

Der Ladevorgang kann 60-80 Minuten dauern. Wenn der Akku vollständig geladen ist, leuchtet LED-Lampe dauerhaft grün.

Verwenden Sie bitte nur original zoopa Q mantis Akkus. Akkus anderer Hersteller können neben falscher Polarität eine abweichende Leistung aufweisen, die die Flugeigenschaften erheblich verändern. Falsche Polung führt zur Beschädigung der Modells.

Es sind nur noch wenige Schritte notwendig um mit dem ersten Flug zu starten.

Stecken Sie die beiden Kufen in die dafür vorgesehenen Aufnahmen an der Unterseite des zoopa Q mantis.

Achten Sie darauf, dass auf der Seite wo die optionale Kamera eingesteckt, die Kufe mit der Aussparung montiert wird.

Verschrauben Sie die Kufen mit den 4 Schrauben aus dem Lieferumfang.

Einlegen und Verbinden des Akkus

Schalten Sie die Fernbedienung ein. Die Betriebs-LED der Fernsteuerung beginnt zu blinken.

Bewegen Sie nun den Gashebel (links) bis Anschlag nach unten.

Drehen Sie die Schraube des Akkufachs an der Unterseite des zoopa Q mantis heraus. Ziehen Sie nun den Akkudeckel zur Rückseite des Modells. Legen Sie den zuvor geladenen Akku in das Akkufach ein.

Achten Sie beim Anschluss des Akkus an das Modell auf die richtige Polung!

Legen Sie den Akku in das Fach und verstauen die Kabel, so dass diese nicht geknickt oder eingeklemmt werden. Die LED-Beleuchtung des Modells blinkt. Verschließen Sie danach das Akkufach wieder.

Schalten Sie immer zuerst die Fernsteuerung an und danach das Modell! Ausschalten: erst das Flugmodell, dann die Fernsteuerung!

Aus der Verpackung heraus sind Fernsteuerung und Flugmodell bereits miteinander gebunden. Dieses bedeutet das Fernsteuerung und das Modell flugfertig sind.

Anfänger- und Profimodus

Sie können zwischen dem Einsteiger, Fortgeschrittenen - und Profimodus in drei Optionen umschalten. Im Anfängermodus fliegt der Quadrocopter mit verringertem Anstellwinkel. Hier können Sie langsam alle Funktionen austesten. In den zwei zusätzlichen Modis, fliegt jeweils das Modell schneller und agiler.

Dazu wird bei bereits eingeschalteter Fernsteuerung die obere linke Taste gedrückt.

Die Fernsteuerung bestätigt dieses durch eine Piep-Ton-Folge.

1 – Anfänger (70% Ausschläge / Motorleistung)
2 - Fortgeschritten (85% Ausschläge / Motorleistung)
3 – Profi (100% Ausschläge / Motorleistung)

Erste Versuche und Flughinweise

Bevor Sie Ihre ersten Flugversuche machen achten Sie darauf, dass sich keine weiteren Personen oder Tiere in unmittelbarer Nähe befinden.

Halten Sie sich eine Fläche von 3x3 Metern frei!

Stellen Sie den zoopa Q mantis auf eine ebene Fläche.

Die orangefarbenen Rotorblätter stellen die Frontseite des Modells da. Die weißen Rotorblätter markieren das Heck des Quadrokopters. Die unterschiedlichen Rotorfarben dienen der einfacheren Orientierung während des Flugs. Stellen Sie sich ca. 2 Meter hinter das Modell und machen Sie sich mit den Funktionen vertraut, die Ihnen auf der nächsten Seite beschrieben werden.

Geben Sie zunächst nur sehr wenig Gas, um die Funktion der Rotoren zu testen.

Steigen / Sinken

Bewegen Sie den Gashebel (links) nach oben, um das Modell steigen und ab um das Modell sinken zu lassen

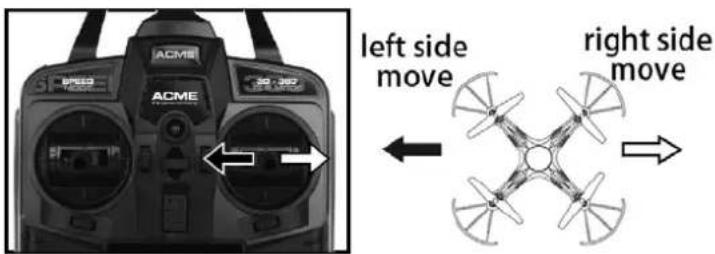

Rechts / Links

Bewegen Sie den Controllstick (rechts) nach links oder rechts, um das Modell nach links oder rechts schwenken zu lassen

Drehung

Bewegen Sie den linken Hebel nach links oder rechts, um das Modell um die eigene Achse zu drehen

Vorwärts / Rückwärts

Bewegen Sie den Controllstick (rechts) nach oben oder unten, um nach Vorne oder Hinten zu fliegen

360° Flip Funktion

Das Modell bietet eine Flip-(Salto) Funktion.

Drücken Sie dazu den Taster rechts oben an der Fernsteuerung.

Achten Sie darauf das genüged Platz für diese Option haben - Flughöhe mindestens 1,50 Meter.

Orientation Modus

Dieser Modus erleichtert besonders dem Anfänger die Steuerung des Quadrokopters.

Dabei speichert sich dieser die Ausrichtung der Positionen beim Start.

Wenn man diesen im Flug dreht sind für den Piloten die Steuerbefehle verdreht. Dieses kann am Anfang zu Irritationen führen.

Abhilfe schafft die Orientation Modus Funktion. Dadurch werden weiterhin die Steuerbefehle aus der Richtung der Startposition in Relation ausgeführt.

Das Drehen des Modells (Gieren) wird im Orientation Modus entkoppelt.

Das Modell orientiert sich beim Flug an der X/Y Achse unabhängig von der Ausrichtung des Modells.

Das bedeutet, das sich der zoopa Q. mantis unabhängig von der eigenen Ausrichtung mit Bewegung des rechten Steuerknüppel nach vorn oder hinten auf der Y-Achse bewegt, während links/rechts der Quadrokopter auf der X-Achse steuert.

Piepton-Folge:

erster Tastendruck >> Modus aktiv

(langer Ton, gefolgt durch dauerhaftes piepen)

zweiter Tastendruck >>Modus deaktiviert (dreimal piepen)

Bitte beachten: Der Modus muss vor dem Start über die abgebildete Taste aktiviert werden! Hierzu müssen Sie wie beschrieben ca. 2 Meter Hinter dem Modell stehen. Die weißen Rotoren zeigen in diesem Fall zu ihnen!

Kamera Funktion (optional)

Video- und Foto Aufnahme

Das Modell verfügt über eine Vorrichtung um eine optionale Kamera zu befestigen. Diese wird unter der Akkufachklappe geschraubt.

Zusätzlich muß das Kabel in die Buchse am Flugmodell gesteckt werden.

Das Auslösen der Kamera erfolgt über die Fernsteuerung.

Akku Pflege

Für eine lange Lebensdauer des enthaltenen Akkus befolgen Sie bitte nachstehende Punkte:

• das Flugmodell nie eingeschaltet lagern, beim Nichtgebrauch immer ausschalten
• das Modell nur mit geladenem Akku lagern (min. zu 85%)
• die Verbindung vom Akku zum Flugmodell trennen
• Lagerung nur bei Zimmertemperatur
• den Akku regelmäßig alle 3 Monate nachladen, auch wenn das Flugmodell nicht genutzt wird

Wenn diese Punkte nicht beachtet werden, kann der LiPo-Akku beschädigt bzw. zerstört werden. Dieses ist grundsätzlich bei LiPo-Akkus physikalisch bedingt.

Propeller wechseln

Ein Wechsel des Propellers ist mit wenigen Schritten getan. Drehen Sie dazu die Schraube mit dem beiliegenden Schraubendreher aus dem Propellerschaft heraus. Ziehen Sie danach den Propeller von der Achse ab. Achten Sie beim Aufstecken des neuen Propellers, darauf das Sie den richtigen Propeller (Drehrichtung A oder B) verwenden. Drehen Sie danach die Schraube wieder Handfest auf der Motorwelle fest.

Drehrichtung im Uhrzeigersinn (Propeller A): links vorne und rechts hinten Drehrichtung gegen den Uhrzeigersinn (Propeller B): rechts vorne und links hinten

Die Markierungen A / B befindet sich an der Propeller-Wurzel (Nahe der Propeller Mitte)

Ersatz- und Zubehörteile

Artikelnummer	Bezeichnung
ZQ06000 zoopa	Q 600 mantis Quadrocopter
ZQ0600-A zoopa	Q 600 mantis Gehäuse
ZQ0600-B zoopa	Q 600 mantis LiPo Akku
ZQ0600-C zoopa	Q 600 mantis Propeller Set
ZQ0600-D zoopa	Q 600 mantis Propellerschutz 4x
ZQ0600-E zoopa	Q 600 ESC/Empfänger Platine
ZQ0600-F zoopa	Q 600 mantis Landgestell
ZQ0600-G zoopa	Q 600 mantis LED Abdeckung komplett
ZQ0600-H zoopa	Q 600 mantis Motor Abdeckung 4x
ZQ0600-i zoopa	Q 600 mantis Motorhalter 4x
ZQ0600-J zoopa	Q 600 mantis Getriebe Stangen 4x
ZQ0600-K zoopa	Q 600 mantis Akkufachabdeckung
ZQ0600-L zoopa	Q 600 mantis Motor A
ZQ0600-M zoopa	Q 600 mantis Motor B
ZQ0600-N zoopa	Q 600 mantis LiPo-Ladegerät
ZQ0600-O zoopa	Q 600 mantis Fernsteuerung 2,4GHz
ZQ0600-P zoopa	Q 600 mantis Kamera 720p

Gewährleistung und Garantie

Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine Gewährleistung zu den nachstehenden Bedingungen eingeräumt:

» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern innerhalb von 24 Monate ab Kauf einen Defekt aufweisen, werden von ACME the game company nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät kostenlos ausgetauscht oder repariert. Für Verschleißteile (z. B.: Akkus, Motoren usw.) gilt diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
» Diese Gewährleistung gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung und/oder Nichtbeachtung der Anleitung beruht.
» Diese Gewährleistung erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen.
» Gewährleistungsansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über.
» Durch eine erbrachte Gewährleistung verlängert sich der Gewährleistung-Zeitraum nicht.
» Soweit kein Gewährleistungsfall vorliegt, behält sich ACME the game company vor, dem Kunden den Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird hierüber vorab informiert.

Schäden durch mechanische Einwirkungen (Absturz) oder Umbauten sind von der Gewährleistung ausgeschlossen.
