Produkttyp	Bewegungsmelder
Marke	Powerfix
Modell	Motion Sensor (Referenz 10336A/B/C/D)
Stromversorgung	220-240 V~, 50 Hz
Nennlast (Glühlampen)	max. 1200 W
Nennlast (Energiesparlampen)	max. 300 W
Nachlaufzeit	10 s bis 7 min (einstellbar)
Helligkeitsschwelle (Tag/Nacht-Funktion)	10-2000 Lux (einstellbar)
Erfassungsreichweite	max. 12 m
Erfassungswinkel	max. 160°
Betriebstemperatur	-20 °C bis +40 °C
Zulässige Umgebungsfeuchte	< 93 % relative Luftfeuchtigkeit
Empfohlene Montagehöhe	1,8 - 2,5 m
Verfügbare Einstellungen	Empfindlichkeit (Modelle C/D), Einschaltdauer, Tag/Nacht-Schwelle
Lieferumfang	1 Bewegungsmelder, 2 Schrauben, 2 Dübel, 1 Bedienungsanleitung
Garantie	36 Monate
Kundendienst	Uni-Elektra GmbH, Deutschland
Pflege und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Reinigungsmittel verwenden.
Sicherheit	Strom vor der Installation abschalten. Installation durch einen Fachmann empfohlen.

Häufig gestellte Fragen - Motion Sensor POWERFIX

Wie installiere ich den Powerfix-Bewegungsmelder?

Vor der Installation schalten Sie den Strom am Sicherungsautomaten ab. Bohren Sie zwei Löcher, setzen Sie die Dübel ein, befestigen Sie die Grundplatte, verbinden Sie die Leiter gemäß Schaltplan mit der Klemme und schrauben Sie den Melder wieder fest. Die empfohlene Montagehöhe beträgt 1,8 bis 2,5 m.

Wie stelle ich die Empfindlichkeit des Sensors ein?

Bei den Modellen 10336C/D drehen Sie den Regler SENS: auf '+' zur Erhöhung der Reichweite (max. 12 m), auf '-' zur Verringerung.

Wie stelle ich die Einschaltdauer ein?

Verwenden Sie den Regler TIME: auf '+' zur Verlängerung der Dauer (bis zu 7 Min.), auf '-' zur Verkürzung (min. 10 s). Die Zeit wird bei jeder erkannten Bewegung zurückgesetzt.

Wie stelle ich die Tag/Nacht-Funktion ein?

Drehen Sie den Knopf LUX: auf das Symbol 'Mond' für reinen Nachtbetrieb, auf das Symbol 'Sonne' für Tag- und Nachtbetrieb. Die Zwischenpositionen ermöglichen die Einstellung der Helligkeitsschwelle (10-2000 Lux).

Was ist die maximale Reichweite des Melders?

Die maximale Reichweite beträgt 12 Meter bei einer Umgebungstemperatur von 20 °C. Sie kann je nach Temperatur und Erfassungswinkel (160°) variieren.

Welche Leistung kann ich anschließen?

Für Glühlampen, max. Last 1200 W. Für Energiesparlampen, max. Last 300 W. Nennspannung: 220-240 V~.

Kann dieser Melder im Innenbereich verwendet werden?

Ja, er ist für den Innen- und Außenbereich geeignet, sofern die Betriebstemperatur (-20 °C bis +40 °C) und die Luftfeuchtigkeit (<93% rF) eingehalten werden. Die Installation sollte bei Bedarf von einem Fachmann durchgeführt werden.

Was tun, wenn der Melder nicht funktioniert?

Überprüfen Sie zuerst, ob die Stromversorgung wiederhergestellt ist und der Sicherungsautomat nicht ausgelöst hat. Konsultieren Sie die Anleitung für die Einstellungen LUX, TIME und SENS. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst der Uni-Elektra GmbH ([e-mail]).

Wie reinige ich den Melder?

Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine Reinigungsmittel oder rauen Tücher, die den Sensor beschädigen könnten.

Welche Garantie hat dieses Produkt?

Die Garantie beträgt 36 Monate ab Kaufdatum. Sie deckt Konstruktions- und Materialfehler ab. Bewahren Sie den Kassenbon und die IAN-Nummer (z.B. 279891) als Kaufbeleg auf.

BEDIENUNGSANLEITUNG Motion Sensor POWERFIX

Bedienungs- und Sicherheitshinweise

DK

BEVÄGELSESSENSOR

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 71

A

10336A/B

Driftstemperatur: -20 - 40 °C

• Technische gegevens

Nominale spanning: 220–240 V\~50Hz

Nominale last: max. 1200 Watt (bij LED- / ha-

logeenlampen) max. 300 Watt

(bij spaarlampen)

Legende der verwendeten Piktogramme...Seite 72

Einleitung ...... Seite 73

Bestimmungsgemäße Verwendung ......Seite 73

Technische Daten......Seite 74

Lieferumfang......Seite 75

Teilebeschreibung......Seite 75

Sicherheit ...... Seite 76

Montage......Seite 78

Geeigneten Platz zur Installation auswählen......Seite 78

Installation......Seite 79

Inbetriebnahme......Seite 81

Empfindlichkeit des Sensors einstellen......Seite 81

Leuchtdauer des Verbrauchers einstellen...... Seite 82

Tag-/Nachtbetrieb einstellen....Seite 82

Reinigung und Pflege ...... Seite 83

Entsorgung Seite 83

Garantie und Service......Seite 84

Serviceadresse......Seite 85

Hersteller....Seite 86

Legende der verwendeten Piktogramme
	Bedienungsanleitung lesen!
	Volt (Wechselspannung)
	Hertz (Frequenz)
	Watt (Wirkleistung)
	Warn- und Sicherheitshinweise beachten!
	Vorsicht!Gefahr von elektrischem Schlag
	Lebens- und Unfallgefahr für Kleinkinder und Kinder!
	Entsorgen Sie Verpackungund Gerät umweltgerecht!

Bewegungsmelder

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

BestimmungsgemäßeVerwendung

Der Bewegungsmelder ist zur automatischen Steuerung von Lichtquellen vorgesehen. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

TechnischeDaten

Bemessungsspannung: 220–240V\~50Hz

Nennlast: max. 1200 Watt (bei LED-/

Halogen-Leuchtmitteln) max.

300 Watt (bei Energiespar-

Leuchtmitteln)

Verzögerungszeit min.: 10 s +/- 3 s

Verzögerungszeit max.: 7 min +/- 2 min

Umgebungslicht: 10-2000 Lux (einstellbar)

Reichweite: max. 12 m

Erfassungsbereich: max. 160 °

Betriebstemperatur: -20–40 °C

Betriebsluftfeuchtigkeit: < 93 % rF

Empfohlene Installationshöhe: 1,8–2,5 m

Modell-/Typennummern: 10336A/ES-P06 (schwarz)

10336B/ES-PO6 (weiß)

10336C/ES-P02C (schwarz)

10336D/ES-P02C (weiβ)

Lieferumfang

1 Bewegungsmelder
2 Schrauben
2 Dübel
1 Bedienungsanleitung

Teilebeschreibung

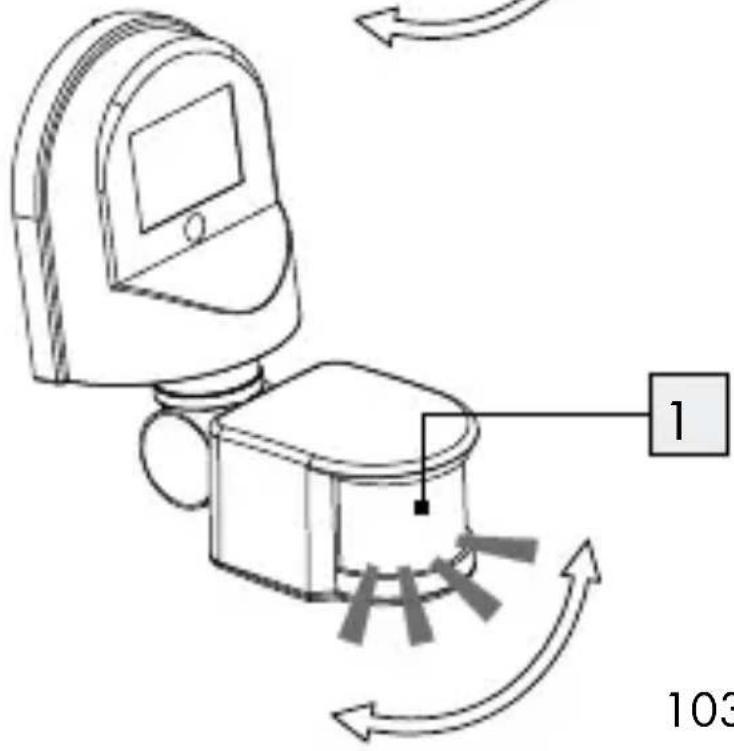

1 Sensor
2 Schraube
3 Lüsterklemme
4 Grundplatte
5 Dübel
6 Drehregler TIME
7 Drehregler LUX
8 Drehregler SENS (nur 10336C / D)
9 innere Verdrahtung (keine Änderungen vornehmen)
10 Klemmraum
11 Leuchte (nicht im Lieferumfang enthalten)

Sicherheit

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND AN- WEISUNGEN FÜR DIE ZUKUNFT AUF!

Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus!

Vermeiden Sie Lebensgefahr durch elektrischen Schlag!

Überprüfen Sie den Bewegungsmelder sowie die anzu- schließenden Leiter vor der Installation auf Unversehrtheit. Ein beschädigtes Produkt und defekte Leiter erhöhen das Risiko eines elektrischen Schlages.

WARNING! LEBENSGEFAHR DURCH ELEKTRI-

SCHENSCHLAG! Schalten Sie vor der Installation sowie vor allen Arbeiten an der Außenleuchte mit Halogen- / LED- / Energiespar-Leuchtmittel den Stromkreis am Sicherungskasten

aus oder entfernen Sie die Schraubsicherungen im Sicherungskasten.

Vermeiden Sie Verletzungen und Beschädigungen des Produkts!

LEBENS-UND UNFAEL

GEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Produkt. Halten Sie Kinder stets vom Produkt fern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Gerätes übereinstimmt (220–240 V\~).
Vermeiden Sie extreme Temperaturschwankungen. Installieren Sie das Produkt erst, wenn es an die Umgebungstemperatur angepasst ist.
Lassen Sie die Montage nur von einer Elektro-Fachkraft durchführen, die mit den Vorschriften und Gefahren vertraut ist.
■ Die Sicherung im Produkt ist nicht austauschbar.

- Montage

Geeigneten Platz zur Installation auswählen

Achten Sie darauf,

- dass der Bewegungsmelder am gewünschten Installationsplatz durch keine Hindernisse oder sich dauerhaft bewegende Objekte in seiner Funktion gestört wird.

- dass Sie den Bewegungsmelder nicht an einem Platz installieren, der starken Temperaturschwankungen unterliegt, beispielsweise durch Heizgeräte oder Klimaanlagen.

Wichtiger Warnhinweis beim Bohren in Wänden!

Vergewissern Sie sich vor dem Bohren, dass sich keine Gas-, Wasser oder Stromleitungen an der Bohrstelle befinden. Montage nur durch fachkundige Personen. Unbedingt auf die Wandbeschaffenheit achten, da sich das beigefügte Befestigungsmaterial nicht für alle Wandarten eignet. Erkundigen Sie sich im Handel nach den für die jeweilige Wandbeschaffenheit geeigneten Schrauben und Dübel. Für eine unsachgemäße Wand-Dübel Verbindung und dadurch entstandene Schäden übernimmt der Hersteller keine Haftung.

Installation

WARNING! LEBENSGEFAHR DURCH ELEKTRI-

SCHENSCHLAG! Schalten Sie vor der Installation den Stromkreis am Sicherungskasten aus oder entfernen Sie die

Schraubsicherungen im Sicherungskasten.

Hinweis: Die empfohlene Installationshöhe liegt zwischen 1,8 und 2,5 m.

Hinweis: Achten Sie vor der Installation auf eine optimale Laufrichtung. Der Bewegungsmelder reagiert bei seitlichen Bewegungen sensibler als bei frontalen Bewegungen (s. Abb. A). Daher empfehlen wir, den Sensor 1 seitlich zur Laufrichtung zu installieren.

Hinweis: Zur Befestigung der Grundplatte 4 müssen zwei Löcher gebohrt werden.

WARNING! Stellen Sie sicher, dass Sie keine Zuleitung beschädigen.

☐ Lösen Sie die Schrauben 2 an der Vorderseite des Bewegungsmelders (s. Abb. B).
□ Stecken Sie die Leiter durch die entsprechende Mulde in der Grundplatte 4.
☐ Schrauben Sie die Grundplatte 4 an der gewünschten Position fest.
□ Verbinden Sie die Leiter mit der Lüsterklemme 3 des Bewegungsmelders wie in Abbildung C dargestellt.

☐ Fixieren Sie den Bewegungsmelder wieder auf der Grundplatte 4, indem Sie die Schrauben 2 festziehen.

• Inbetriebnahme

☐ Schalten Sie den Stromkreis wieder ein. Das Gerät ist nun einsatzbereit.
• Empfindlichkeit des Sensors einstellen (Abb. D)

Nur Modelle 10336C/D

Hinweis: Der Erfassungsbereich liegt bei maximal 12 m (abhängig von der Umgebungstemperatur).

☐ Drehen Sie den Drehregler SENS 8 in Richtung „-“, um den Erfassungsbereich des Sensors 1 zu verringern.
☐ Drehen Sie den Drehregler SENS 8 in Richtung „+“, um den Erfassungsbereich des Sensors 1 zu vergrößern.

Leuchtdauer des Verbrauchers einstellen (Abb. D)

Hinweis: Die Leuchtdauer des Verbrauchers kann zwischen minimal 10 Sekunden und maximal 7 Minuten eingestellt werden.

☐ Drehen Sie den Drehregler TIME 6 in Richtung „-“, um die Leuchtdauer des Verbrauchers zu verringern.
☐ Drehen Sie den Drehregler TIME 6 in Richtung „+“, um die Leuchtdauer des Verbrauchers zu erhöhen.

Hinweis: Die Leuchtdauer wird immer von der jeweils letzten Bewegung errechnet, die der Sensor 1 erfasst.

Tag-/Nachtbetrieb einstellen (Abb. D)

☐ Drehen Sie den Drehregler LUX 7 in Richtung „ Der Sensor 1 befindet sich im Nachtbetrieb.
☐ Drehen Sie den Drehregler LUX 7 in Richtung „ Der Sensor 1 befindet sich im Nacht- und Tagbetrieb.

Hinweis: Der Zwischenbereich dient für verschiedene Helligkeitswerte.

• Reinigung und Pflege

■ Verwenden Sie keinesfalls Reinigungsmittel oder ein raues Tuch. Der Sensor 1 kann beschädigt werden.
□ Reinigen Sie das Produkt mit einem trockenen, fusselfreien Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Gerät, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

• Garantie und Service

Hinweis: Sie erhalten auf dieses Produkt ab Kaufdatum eine Garantie von 36 Monaten. Das Produkt wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Sollten sich dennoch während der Garantiezeit Produktions- oder Materialfehler ergeben, kontaktieren Sie bitte umgehend Ihren Fachhändler.

Beschädigungen durch nicht sachgemäße Handhabung, Nicht- beachten der Gebrauchsanleitung oder Eingriff durch nicht autorisierte Personen sind von der Garantie ausgeschlossen. Die meisten Funktionsstörungen werden durch fehlerhafte

Bedienung hervorgerufen. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Gebrauchsanleitung nach.

Kontaktieren Sie die Servicestelle der Uni-Elektra GmbH vor evtl.

Rücksendungen. Erst nach Rücksprache kann das Produkt entgegengenommen werden.

Unfrei zugesandte Sendungen werden nicht angenommen. Durch die Garantieleistung wird die Garantiezeit von 36 Monaten weder verlängert noch erneuert.

Serviceadresse

Uni-Elektra GmbH

Kirchstr. 48

72145 Hirrlingen / Deutschland

Tel.: [phone] / 91385-0

[e-mail]

IAN 279891

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 275314) als Nachweis für den Kauf bereit.

Hersteller

Uni-Elektra GmbH

Kirchstr. 48

72145 Hirrlingen/Deutschland

informatie · Stand der Informationen: 07 / 2016

Ident.-No.: 10336A/B/C/D072016-6
