Produkttyp	Kabellose Türklingel
Marke	SilverCrest
Modell	STK 36V2 A1
Reichweite	100 m (freies Gelände)
Frequenzband	433 MHz
Max. Sendeleistung	<10 dBm
Stromversorgung Empfänger	2 x 1,5 V AA-Batterien
Stromversorgung Sender	1 x 3 V CR2032-Batterie
Audio-Lautstärke Empfänger (max.)	mind. 73 dB bei 1 m
IP-Schutzart Sender	IPX4
Anzahl Melodien	36
Lautstärkestufen	5 (sehr laut, laut, mittel, leise, sehr leise)
Signalart	Akustisch, Optisch oder beides
Montage	Wandmontage mit Schrauben und Dübeln
Enthaltene Batterien	2 x AA für Empfänger, 1 x CR2032 für Sender
Enthaltenes Zubehör	5 austauschbare Namensschilder, Türklingelabdeckung, Schrauben, Dübel
Reinigung	Mit weichem, trockenem Tuch abwischen; keine Flüssigkeiten
Sicherheitsmerkmale	Batteriesicherheitshinweise, Kindersicherheit, CE, IPX4
Garantie	3 Jahre ab Kaufdatum
Verwendungszweck	Haustürklingel, nicht für gewerbliche Nutzung

Häufig gestellte Fragen - STK 36V2 A1 SILVERCREST

Wie groß ist die Reichweite der Türklingel?

Die Türklingel hat eine Reichweite von bis zu 100 Metern in freiem Gelände. Wände und Hindernisse können die Reichweite verringern.

Welche Batterien benötigt der Empfänger?

Der Empfänger verwendet 2 x 1,5 V AA-Batterien (im Lieferumfang enthalten). Setzen Sie sie mit der richtigen Polung ein, wie im Batteriefach angegeben.

Wie synchronisiere ich Sender und Empfänger?

Drücken Sie die Synchronisationstaste am Empfänger und dann die Klingeltaste am Sender. Die Signalanzeige blinkt rot und eine Melodie ertönt, wenn die Paarung erfolgreich war. Wiederholen Sie den Vorgang bei Misserfolg.

Kann ich die Lautstärke einstellen?

Ja, drücken Sie wiederholt die Lautstärketaste (VOL), um durch 5 Stufen zu schalten: sehr laut, laut, mittel, leise und sehr leise.

Wie ändere ich die Klingelmelodie?

Drücken Sie wiederholt die Melodieauswahltaste, um durch 36 Melodien zu blättern. Die zuletzt ausgewählte Melodie wird automatisch gespeichert.

Wie reinige ich die Türklingel?

Reinigen Sie nur die Außenseite mit einem weichen, trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel, da diese das Produkt beschädigen könnten.

Welche IP-Schutzart hat der Sender?

Der Sender hat die Schutzart IPX4, d.h. er ist spritzwassergeschützt aus allen Richtungen. Tauchen Sie ihn nicht unter Wasser.

Wie entsorge ich das Produkt und die Batterien?

Entsorgen Sie das Produkt in einer örtlichen Recyclinganlage für Elektroschrott. Batterien müssen gemäß den nationalen Vorschriften getrennt recycelt werden. Werfen Sie sie nicht in den Hausmüll.

Was soll ich tun, wenn die Türklingel nicht mehr funktioniert?

Entfernen Sie die Batterien aus Sender und Empfänger für etwa 2 Minuten, setzen Sie sie dann wieder ein und synchronisieren Sie erneut. Auch elektrostatische Entladungen können Probleme verursachen; entfernen Sie die Batterien kurz und versuchen Sie es erneut.

Gibt es eine Garantie auf dieses Produkt?

Ja, diese Türklingel hat eine 3-jährige Garantie ab Kaufdatum auf Material- und Herstellungsfehler. Bewahren Sie den Original-Kaufbeleg als Nachweis auf.

BEDIENUNGSANLEITUNG STK 36V2 A1 SILVERCREST

Montage-, Bedienungs- und Sicherheitshinweise

HR

BEŽIČNO ZVONO

Upute za montažu, uporabu i sigurnost

RO

SONERIE FĂRĂ FIR

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 101

You need · Potrebno

Einleitung......Seite 102

Bestimmungsgemäße Verwendung......Seite 102

Technische Daten......Seite 102

Lieferumfang......Seite 103

Teileübersicht......Seite 103

Sicherheit......Seite 105

Allgemeine Sicherheitshinweise ...... Seite 105

Sicherheitshinweise für Batterien/Akkus......Seite 106

Montage......Seite 108

Inbetriebnahme......Seite 108

Batterien einlegen / wechseln......Seite 108

Bedienung ......Seite 109

Sender / Empfänger synchronisieren ...... Seite 109

Signalart einstellen....Seite 110

Lautstärke einstellen....Seite 111

Signalton auswählen ......Seite 111

Fehler beseitigen......Seite 111

Reinigung und Pflege......Seite 112

Entsorgung......Seite 112

Vereinfachte EU-Konformitätserklärung....Seite 114

Garantie......Seite 114

Funk-Türklingel

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist zur drahtlosen Übertragung des Türklingelsignals bestimmt. Dieses Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Technische Daten

Reichweite: 100 m (offener Bereich)

Frequenzband: 433 MHz

Max. Übertragungsleistung: <10 dBm

Batterietypen: Empfänger: 2 x 1,5 V === (Gleichstrom) (Typ AA/LR6), Sender: 1 x 3 V === (Gleichstrom) (Typ CR2032)

Empfänger: Signaltonlautstärke (bei max. Lautstärkeeinstellung): min. 73 dB (bei Geräteabstand von 1 m)

Sender: Schutzart: IPX4

Lieferumfang

1 Sender
1 Empfänger
2 Batterien 1,5 V= (Gleichstrom), Typ AA (Empfänger)
1 Batterie 3 V=== (Gleichstrom), Typ CR2032 (Sender)
3 lange Schrauben (zur Wandmontage für Sender und Empfänger)
2 kurze Schrauben (für Sender)
3 Dübel
5 austauschbare Namensschilder (für die Türklingel)
1 Klingelschildabdeckung
1 Bedienungsanleitung

Teileübersicht

Empfänger (Abb. A/B):

1 Signalanzeige
2 Synchronisationstaste
3 Lautstärketaste (VOL)

4 Klingelton-Auswahltaste
5 Signalart-Schiebeschalter (akustisches 🔍, optisches 🔍-, optisches 🔍- und akustisches 🔍 Signal)
6 Lautsprecher
7 Aufhängevorrichtung
8 Batteriefachdeckel
9 Batteriefach

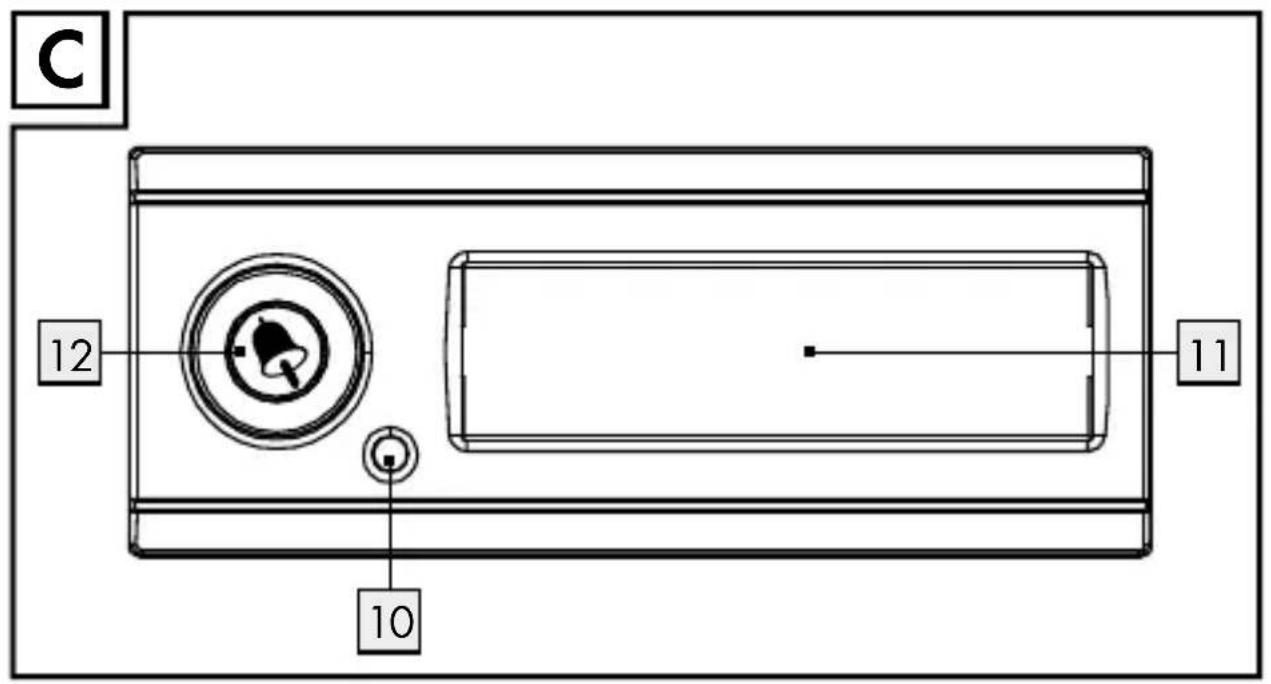

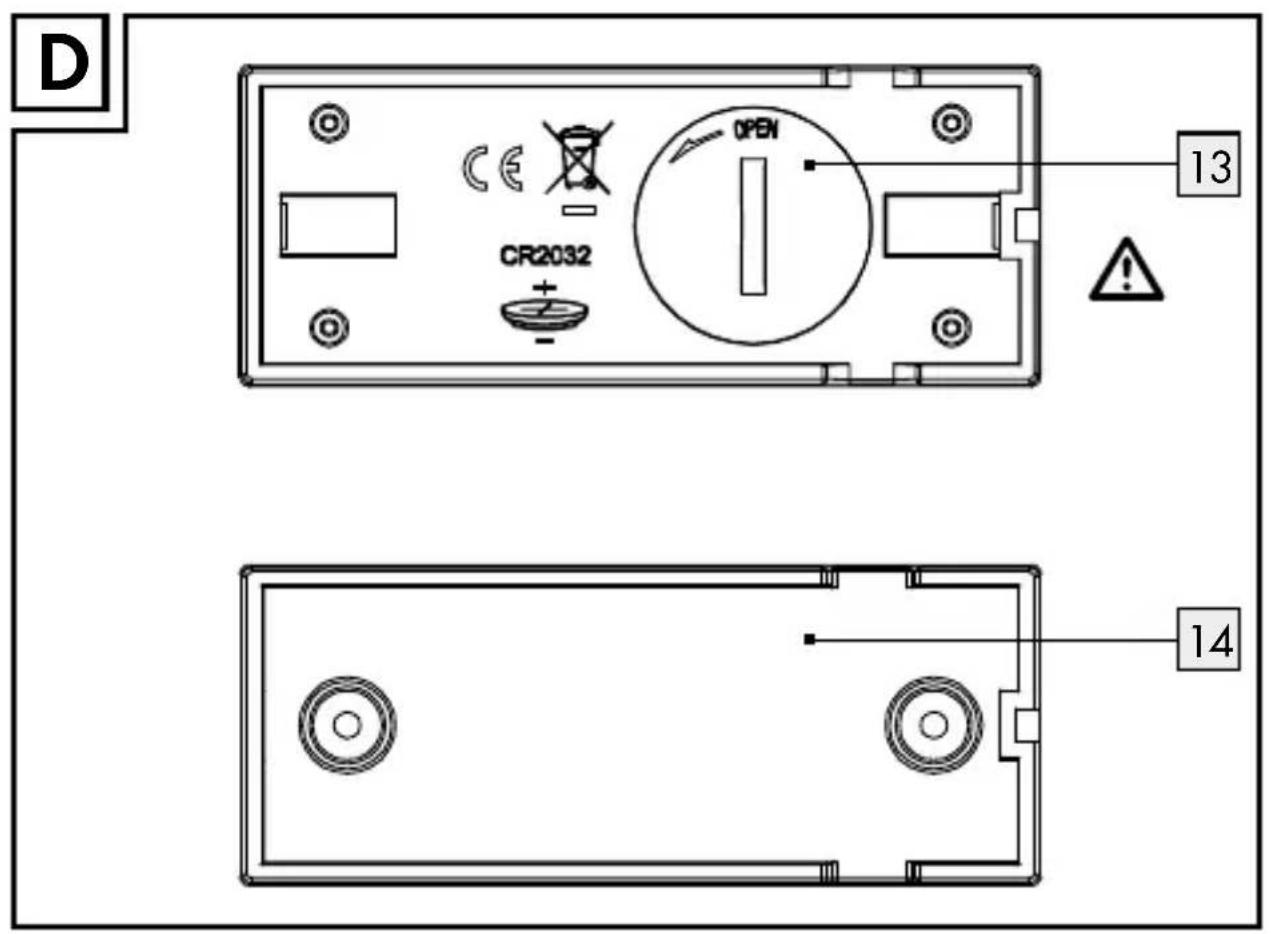

Sender (Abb. C/D):

10 Signalanzeige
11 Namensschild
12 Klingeltaste
13 Batteriefach
14 Halterung (für Wandmontage)

Montage (Abb. E/F):

15 lange Schraube
16 Dübel
17 kurze Schraube (für den Sender)

Sicherheit

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitshinweise

LEBLNSWANDUNTEALLGEFAHR

FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Es ist kein Spielzeug.

- Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Kontrollieren Sie alle Teile auf ihre Unversehrtheit. Bei der Montage beschädigter Teile besteht Verletzungsgefahr.
■ Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.
■ Halten Sie das Produkt von offenem Feuer bzw. Hitzequellen (z. B. brennende Kerzen) fern.

Sicherheitshinweise für Batterien / Akkus

■ LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare

Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Über- andgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.
■ Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien / Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
Wenn Batterien / Akkus ausgelaufen sind, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen

Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf!

SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene

oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!
Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp!
- Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie / Akku vor dem Einlegen!
■ Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

Hinweise zu Knopfzellen-Batterien

■ ⚠️ WARNING! Die Batterie nicht verschlucken, es besteht die Gefahr einer chemischen Verätzung.
Dieses Produkts beinhaltet eine Knopfzellen-Batterie. Wird eine Knopfzellen-Batterie heruntergeschluckt, kann sie innerhalb 2 Stunden ernsthafte innere Verätzungen verursachen, die zum Tode führen können.

Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, benutzen Sie das Produkt nicht mehr und halten Sie es von Kindern fern.

- Wenn Sie vermuten, Batterien könnten verschluckt oder in irgendeinen Teil des Körpers gelangt sein, suchen Sie unverzüglich medizinische Hilfe.

- Montage

Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.

Hinweis: Für die Montage des Produkts benötigen Sie einen

Schraubendreher und eine Bohrmaschine.

Hinweis: Verwenden Sie für die Montage nur die mitgelieferten

Schrauben und Dübel.

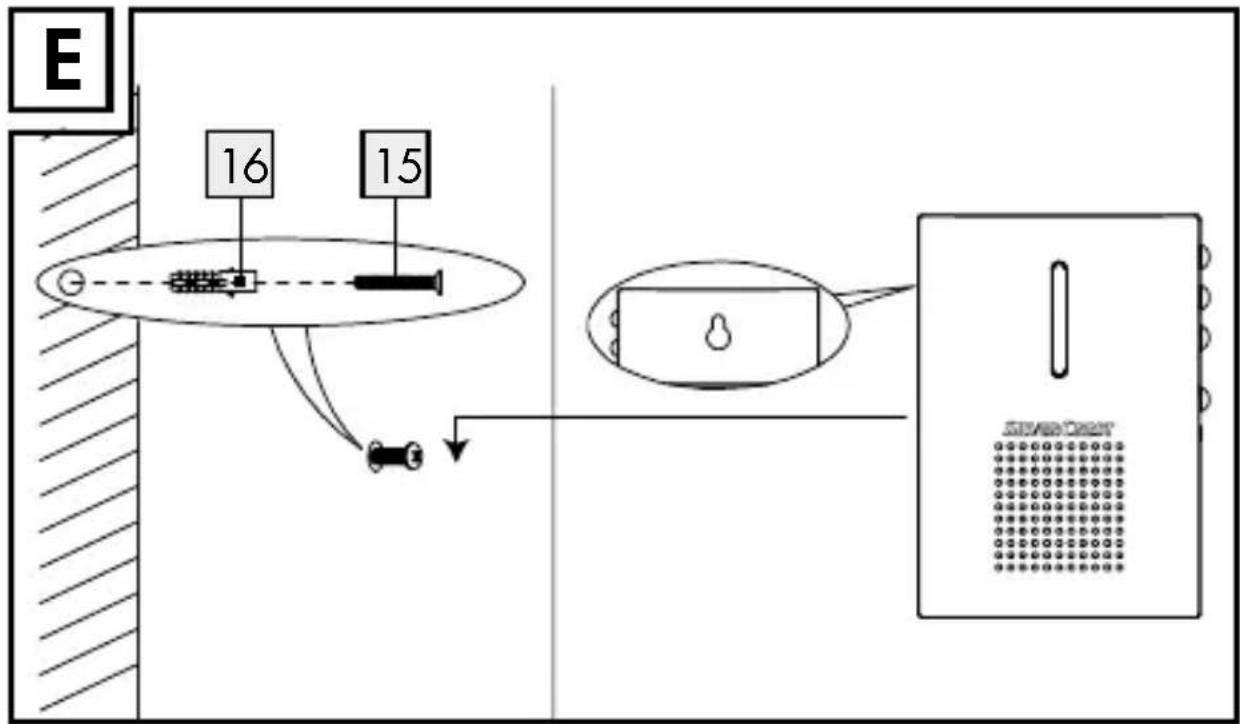

Empfänger anbringen (siehe Abb. E)

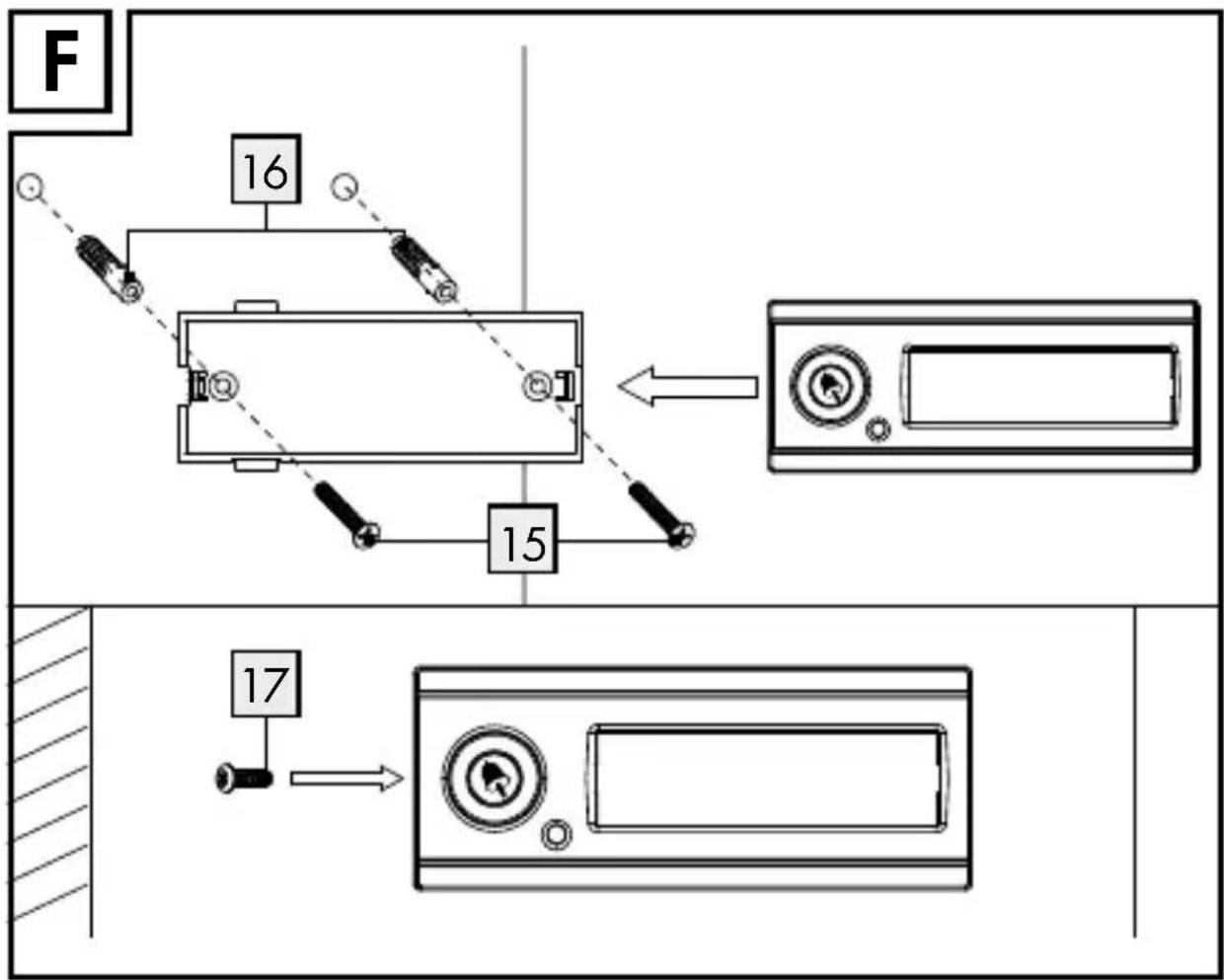

Sender anbringen (siehe Abb. F)

- Inbetriebnahme

- Batterien einlegen / wechseln

□ Legen Sie vor der Inbetriebnahme des Produkts Batterien zur Energieversorgung ein.

⚠ VORSICHT! Verwenden Sie ausschließlich den angegebenen Batterietyp. Andernfalls drohen Beschädigungen des Produkts.

Empfänger:

☐ Entfernen Sie den Batteriefachdeckel 8 auf der Rückseite.
□ Entfernen Sie ggf. verbrauchte Batterien.
☐ Legen Sie 2 Batterien (1,5 V——(Gleichstrom), Typ AA) ein.
Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird im Batteriefach 9 angezeigt.
☐ Schließen Sie das Batteriefach 9.

Sender:

☐ Entfernen Sie die Halterung 14 auf der Rückseite des Senders.
☐ Öffnen Sie das Batteriefach 13, indem Sie den Batteriefachdeckel gegen den Uhrzeigersinn drehen.
☐ Legen Sie eine Batterie (3 V--- (Gleichstrom), Typ CR 2032) ein. Die mit „+“ markierte Seite muss nach oben zeigen.
☐ Legen Sie den Batteriefachdeckel auf das Batteriefach 13 und drehen ihn im Uhrzeigersinn fest.
☐ Befestigen Sie die Halterung 14 wieder auf der Rückseite des Senders.

Bedienung

- Sender / Empfänger synchronisieren

Synchronisieren Sie Sender und Empfänger wie folgt:

Drücken Sie die Synchronisationstaste 2.

Drücken Sie die Klingeltas12, die Signalanzeige 1 blinkt rot. Der programmierte Signalton ertönt und die Signalanzeige 1 erlischt, wenn das optische und akkustische Signal ausgewählt wurde mithilfe des Signalart-Schiebeschalters 5.
□ Wenn der Empfänger nicht reagiert wie beschrieben, drücken Sie die Synchronisationstaste 📄 2 erneut, um die Synchronisationsfunktion zu beenden und wiederholen Sie den Synchronisationsvorgang. Der Sender zeigt die Übertragung des Signals an den Empfänger mit einem kurzen Aufblinken der Signalanzeige 10 an.

• Signalart einstellen

Der Empfänger kann ein empfangenes Türsignal entweder akustisch oder optisch oder sowohl optisch als auch akustisch anzeigen.

Wählen Sie mithilfe des Signalart-Schiebeschalters 5 aus, ob das Signal akustisch oder optisch oder sowohl optisch als auch akustisch angezeigt werden soll.

Hinweis: Wenn die Batterie des Empfängers leer ist, blinkt die Signalanzeige 1. Sie können die verbrauchte Batterie durch eine neue des gleichen Typs ersetzen.

Lautstärke einstellen

Drücken Sie die Lautstärketaste (VOL) 3, bis die gewünschte Lautstärke erreicht ist. Es gibt insgesamt 5 mögliche Lautstärkeeinstellungen: sehr laut, laut, mittel, leise, sehr leise.

• Signalton auswählen

Hinweis: Die Türklingel verfügt über 36 unterschiedliche Signaltöne.

Drücken Sie die Klingelton-Auswahltaste ♪ 4. Der erste Signalton erklingt.

Drücken Sie die Klingelton-Auswahltaste 4 erneut, um zum nächsten Signalton zu gelangen.

☐ Wiederholen Sie diesen Vorgang, bis Sie Ihren gewünschten Signalton ausgewählt haben. Der zuletzt ausgewählte Signalton wird automatisch gespeichert.

Fehler beseitigen

Nach Einfluss von außergewöhnlichen Umweltbedingungen (z.B. einem starken elektromagnetischen Feld) funktioniert das Produkt möglicherweise nicht mehr einwandfrei. Entnehmen Sie in diesem Fall aus Sender und Empfänger die Batterien für ca. 2 Minuten. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren“ beschrieben.

Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Batterie und setzen Sie sie erneut ein. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren“ beschrieben.

- Reinigung und Pflege

■ Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Produkt beschädigen.
☐ Reinigen Sie das Produkt nur äußerlich mit einem weichen, trockenen Tuch.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

- Vereinfachte EU-Konformitätserklärung

Hiermit erklärt OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, dass das Produkt Funk-Türklingel HG04115A, HG04115B, den Richtlinien 2014/53/EU und 2011/65/EU unterliegt. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.owim.com

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CEIPX4 Serbische Konformitätszeichen H005 18
