Produkttyp	Kabelloses Qi-Ladegerät
Marke	SilverCrest
Modell	SQWC A1
Abmessungen	126 x 112 x 8 mm
Gewicht	Ca. 180 g
Stromversorgung (Eingang)	5 V ⎓ 2 A oder 9 V ⎓ 1,7 A
Stromversorgung (kabelloser Ausgang)	5 V ⎓ 1 A (5 W) oder 9 V ⎓ 1,1 A (10 W)
Ladeabstand	≤ 5 mm
Frequenzband	121,63 - 170,03 kHz
Maximale HF-Leistung (H-Feld)	-3,42 dBµA/m bei 10 m
Kabellänge	Ca. 1,5 m
Betriebstemperatur	0 - 35 °C
Lagertemperatur	0 - 45 °C
Zulässige Luftfeuchtigkeit	10 - 70 % (nicht kondensierend)
LED-Anzeige	Blau (laden), grün (vollgeladen), blinkend (Fehler/Überspannung)
Hauptfunktionen	Kabelloses Qi-Laden, Überspannungserkennung, Hitzeschutz
Pflege und Reinigung	Leicht feuchtes Tuch mit mildem Spülmittel; keine Scheuermittel verwenden
Sicherheit	Nicht abdecken, nicht Feuchtigkeit aussetzen, nicht in der Nähe von brennbaren Gasen verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; bei Defekt Rücksendung an den Händler
Allgemeine Informationen	3 Jahre Garantie; nur für den privaten Gebrauch

Häufig gestellte Fragen - SQWC A1 SILVERCREST

Wie lade ich mein Gerät mit dem SQWC A1?

Schließen Sie den USB-Adapter (nicht im Lieferumfang) an das Ladegerät an und legen Sie das Mobilgerät mit der Rückseite zentriert auf die Qi-Ladefläche. Die LED leuchtet blau, um den Ladevorgang anzuzeigen.

Was bedeutet die grüne LED-Anzeige?

Eine grüne Anzeige bedeutet, dass der Akku des Geräts vollständig geladen ist.

Warum lädt mein Gerät nicht?

Überprüfen Sie, ob Ihr Gerät Qi-kompatibel ist, ob es mittig auf der Ladefläche liegt und kein Metallobjekt stört. Entfernen Sie ggf. eine dicke Hülle.

Was tun, wenn die LED blau blinkt?

Ein blaues Blinken zeigt eine Fehlerbedingung an. Trennen Sie sofort die Verbindung, prüfen Sie auf Fremdkörper und lassen Sie es abkühlen, bevor Sie es erneut versuchen.

Kann ich eine Schutzhülle verwenden?

Dünne Hüllen (< 5 mm) ohne Metallteile können funktionieren. Wenn das Ladegerät das Gerät nicht erkennt, entfernen Sie die Hülle und versuchen Sie es erneut.

Welches Netzteil soll ich verwenden?

Verwenden Sie einen USB-Adapter mit Ausgang 5 V / 2 A oder 9 V / 1,7 A, um das schnelle 10-W-Laden zu nutzen. Verwenden Sie niemals einen PC oder Laptop.

Wird das Ladegerät normal warm?

Eine leichte Erwärmung ist normal. Wenn das Ladegerät sehr heiß wird, trennen Sie es ab und lassen Sie es abkühlen. Vermeiden Sie es, es während des Gebrauchs abzudecken.

Wie reinige ich den SQWC A1?

Trennen Sie das Ladegerät vom Strom und wischen Sie es mit einem leicht feuchten Tuch und etwas mildem Spülmittel ab. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Ist der SQWC A1 mit iPhones kompatibel?

Ja, alle iPhones ab Modell 8 (und neuer) unterstützen Qi-Laden und sind kompatibel.

Was tun, wenn die LED blau und grün blinkt?

Dies signalisiert eine Überspannung. Trennen Sie sofort die Verbindung und überprüfen Sie, ob der USB-Adapter geeignet ist (5 V/2 A oder 9 V/1,7 A). Ersetzen Sie den Adapter bei Bedarf.

BEDIENUNGSANLEITUNG SQWC A1 SILVERCREST

Bedienungs- und Sicherheitshinweise

IAN 305943

GB/IE/NI

Bedienungs- und Sicherheitshinweise Seite 77

Driftstemperatur: 0 - 35 °C

Stuetemperatur: 0 - 45 °C

Fugtighed

(ingen kondensering): 10 - 70 %

●Technische gegevens

Afmetingen: ca. 126 x 112 x 8 mm

Gewicht: ca. 180 g

Kabellengte: ca. 1,5 m

Ingangsspanning/stroom: 5 V —— 2 A

Uitgangsspanning/stroom: 5 V --- 1 A

Draadloos laadvermogen 5 W

OF

Ingangsspanning/stroom: 9 V —— 1,7 A

Uitgangsspanning/stroom: 9 V --- 1,1 A

Draadloos laadvermogen 10 W

Maximale overgebrachte

radiofrequentie-energie

(H-veld): -3,42 dBuA/m over

Verwendete Warnhinweise und Symbole ...... Seite 78
Einleitung ...... Seite 80
Bestimmungsgemäße Verwendung...... Seite 80
Markenhinweise...... Seite 81
Sicherheitshinweise...... Seite 81
Teilebeschreibung ...... Seite 85
Technische Daten...... Seite 86
Lieferumfang...... Seite 87
Vor der Verwendung...... Seite 87
Bedienung ...... Seite 87
Fehlerbehebung...... Seite 91
Lagerung bei Nichtbenutzung .. Seite 92
Reinigung...... Seite 93
Entsorgung Seite 93
Vereinfachte EU-Konformitätserklärung ...... Seite 95
Garantie...... Seite 95

Verwendete Warnhinweise und SymboleIn dieser Bedienungsanleitung werden die folgenden Symbole und Warnhinweise verwendet:
	GEFAHR! Dieses Symbol weist in Kombination mit dem Signalwort „Gefahr“ auf eine lebensbedrohliche Situation hin, welche, wenn der Gefahrenhinweis nicht beachtet wird, tödliche Verletzungen verursachen kann.
	WARNUNG! Dieses Symbol weist in Kombination mit dem Signalwort „Warnung“ auf eine gefährliche Situation hin, welche, wenn der Gefahrenhinweis nicht beachtet wird, schwere Verletzungen verursachen kann.
	VORSICHT! Dieses Symbol weist in Kombination mit dem Signalwort „Vorsicht“ auf eine Gefährdung mit geringem Risikograd hin, welche, wenn der Gefahrenhinweis nicht beachtet wird, leichte oder mittlere Verletzungen verursachen kann.ACHTUNG! Dieses Symbol mit dem Signalwort „ACHTUNG“ zeigt einen möglichen Sachschaden im Falle einer Nichtvermeidung.
	HINWEIS: Dieses Symbol mit dem Signalwort „Hinweis“ bietet weitere nützliche Informationen.
	Gleichstrom
	Watt (Leistung)
	„Qi“ und das Qi-Logo sind Marken von Wireless Power Consortium (WPC)
	Dieses Symbol bedeutet, dass bei Verwendung des Produkts die Bedienungsanleitung beachtet werden muss.

KABELLOSES QI-LADEGERÄT

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

●Bestimmungsgemäße Verwendung

Das KABELLOSES QI-LADEGERÄT (nachfolgend als „Produkt“ bezeichnet) ist ein Gerät der Informationselektronik. Dieses Produkt dient ausschließlich zum Aufladen von Mobilgeräten, welche die Qi-Technologie verwenden. Andere Geräte können mit dem Produkt nicht aufgeladen werden. Das Produkt ist nur für den privaten Einsatz und nicht für den gewerblichen Einsatz

bestimmt. Für Schäden, welche auf Grund von nicht genehmigter Veränderungen oder nicht bestimmungsgemäßer Verwendung entstehen, übernimmt der Hersteller keinerlei Haftung.

●Markenhinweise

■® is USB eine eingetragene Marke von USB Implementers Forum, Inc.

■ „Qi“ und das Qi-Logo sind Marken von Wireless Power Consortium (WPC)

■ Die Marke und der Handelsname SilverCrest stehen im Eigentum der jeweiligen Inhaber.

Alle anderen Namen und Produkte sind Mark oder eingetragene Marken ihrer jeweiligen Eigentümer sein.

Sicherheitshinweise

Machen Sie sich vor der Verwendung des Produktes mit allen Sicherheitshinweisen und Gebrauchsanweisungen vertraut! Wenn Sie dieses Produkt an andere weitergeben, geben Sie auch alle Dokumente weiter!

WARNUNG! LEBENSGEFAHR UND UNFALLGEFAHR FÜR SÄUGLINGE UND KINDER!

GEFAHR! ERSTICKUNGSGEFAHR! Lassen

Sie Kinder mit dem Verpackungsmaterial nicht unbeaufsichtigt. Das Verpackungsmaterial stellt eine Erstickungsgefahr dar. Kinder unterschätzen die damit verbundenen Gefahren häufig. Das Verpackungsmaterial ist kein Spielzeug.

■ Dieses Produkt kann von Kindern ab 8 Jahren, sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und/oder fehlendem Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Das Produkt ist kein Spielzeug.

ACHTUNG! Sachschaden

Überprüfen Sie das Produkt vor jeder Verwendung! Stellen Sie die Verwendung ein, wenn Schäden am Produkt auftreten oder wenn das Anschlusskabel defekt ist!

■ Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können.

■ Halten Sie das Produkt fern von Feuchtigkeit, Tropf- und Spritzwasser!

■ Positionieren Sie keine brennenden Kerzen oc andere offene Feuerstellen in der Nähe des Produktes.

■ Wenn Sie Rauch oder ungewöhnliche Geräusche oder Gerüche bemerken, trennen Sie sofort die USB-Verbindung.

Plötzliche Temperaturschwankungen können Kondenswasserbildung an der Innenseite des Produktes verursachen. Lassen Sie das Produkt in diesem Fall einige Zeit akklimatisieren, bevor Sie es erneut verwenden, um Kurzschlüsse zu vermeiden!

■ Verwenden Sie das Produkt nicht in der Nähe von Wärmequellen, z. B. Heizkörpern oder anderen Geräten, die Wärme abstrahlen!

■ Werfen Sie das Produkt nicht in Feuer und setzen Sie es keinen hohen Temperaturen aus.

- Öffnen Sie niemals das Produkt. Es hat keine Innenteile, die einer Wartung bedürfen.

Das Produkt darf während des Betriebs nicht abgedeckt werden, es dürfen keine Fremdkörper in das Produkt eingeführt werden,

es dürfen keine Fremdkörper während des Betriebs auf der Qi-Aufladefläche liegen.

Das Produkt darf niemals an einem PC oder Notebook aufgeladen werden, da auf Grund der hohen Stromaufnahme der PC oder das Notebook beschädigt werden können.

ACHTUNG! Funkstörungen

■ Verwenden Sie niemals das Produkt in Flugzeugen, Krankenhäusern, Betriebsräumen oder in der Nähe medizinischer Elektroniksysteme aus. Die übertragenen drahtlosen Signale könnten Auswirkungen auf die Funktionalität sensibler Elektrogeräte haben.

■ Halten Sie das Produkt mindestens 20 cm von Herzschrittmachern oder implantierbaren Kardioverter-Defibrillatoren fern, da die elektromagnetische Strahlung die Funktionalität von Herzschrittmachern beeinträchtigen kann.

■ Die übertragenen Funkwellen könnten Störungen in Hörgeräten verursachen.

■ Verwenden Sie niemals das Produkt in der Nähe von brennbaren Gasen oder Explosivstoffen (z. B. Lackierereien), da die abgegebenen Funkwellen Explosionen und Feuer verursachen können.

■ Die OWIM GmbH & Co KG ist nicht für Störungen von Radio- und Fernsehgeräten aufgrund einer unbefugten Veränderung des Produktes verantwortlich. Die

OWIM GmbH & Co KG übernimmt des Weiteren keine Haftung für die Verwendung oder den Ersatz von Kabeln, die nicht von OWIM vertrieben werden.

Der Benutzer des Produktes ist allein für die Behebung von Störungen verantwortlich, die durch unbefugte Veränderungen des Produktes sowie durch den Ersatz solcher veränderter Produkte verursacht wurden.

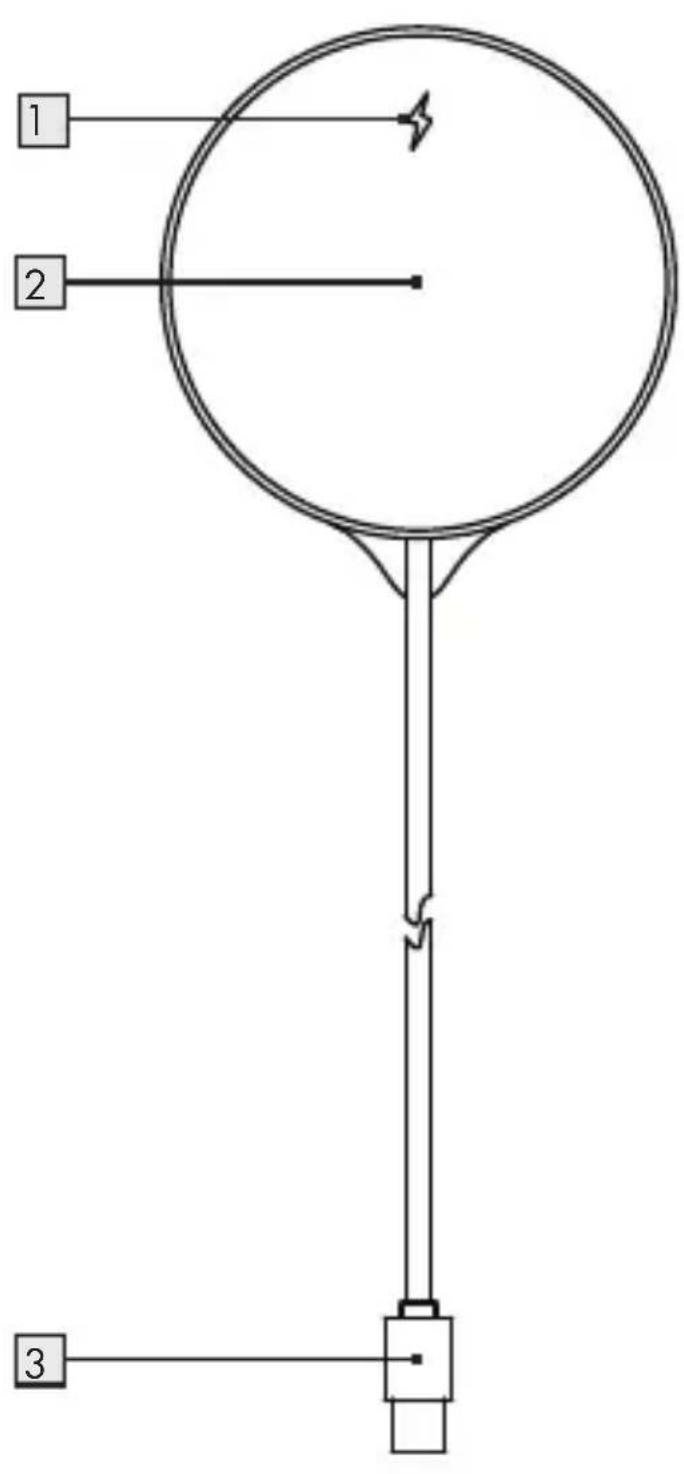

●Teilebeschreibung

Bitte beachten Sie die Ausklappseite.

1 LED-Anzeige

2 Qi-Aufladefläche

3 USB-Stecker

4 Bedienungsanleitung

●Technische Daten

Abmessungen: ca. 126 x 112 x

8 mm

Gewicht: ca. 180 g

Betriebstemperatur: 0 - 35 °C

Lagerungstemperatur: 0 - 45 °C

Feuchtigkeit

(ohne Kondensation): 10 - 70 %

Kabellänge: ca. 1,5 m

Eingangsspannung/

-stromstärke: 5 V = 2 A

Ausgangsspannung/

-stromstärke: 5 V = 1 A

Leistung der

Drahtlosaufladung: 5 W

ODER

Eingangsspannung/

-stromstärke: 9 V —— 1,7 A

Ausgangsspannung/

-stromstärke: 9 V —— 1,1 A

Leistung der

Drahtlosaufladung: 10 W

Frequenzband: 121,63 - 170,03 kHz

Übertragene maximale

Funkfrequenz-Leistung

(H-Feld): -3,42 dBuA/m bei

10 m Entfernung

Reichweite der

Drahtlosaufladung: ≤ 5 mm

Die Spezifikationen und das Design können ohne

Benachrichtigung geändert werden.

●Lieferumfang

1 Kabelloses Qi-Ladegerat
1 Bedienungsanleitung

●Vor der Verwendung

i HINWEIS:

Überprüfen Sie vor Gebrauch, ob der Packungsinhalt vollständig und unbeschädigt ist!
Alle Teile müssen ausgepackt und das Verpackungsmaterial muss vollständig entfernt werden.

Bedienung

⚠️ACHTUNG!Das Produkt darf nicht über einen PC oder ein Notebook aufgeladen werden.

i HINWEIS:

Das Produkt unterstützt nur Geräte mit Qi-Drahtlostechnologie.

Ihr Endgerät aufladen

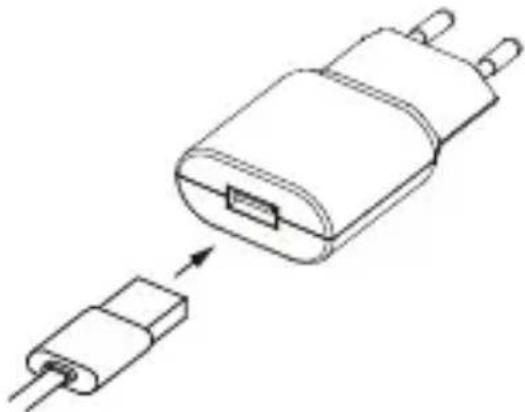

1. Schließen Sie den USB-Stecker 3 an einen USB-Anschluss eines geeigneten USB-Netzteils (nicht im Lieferumfang enthalten) an.

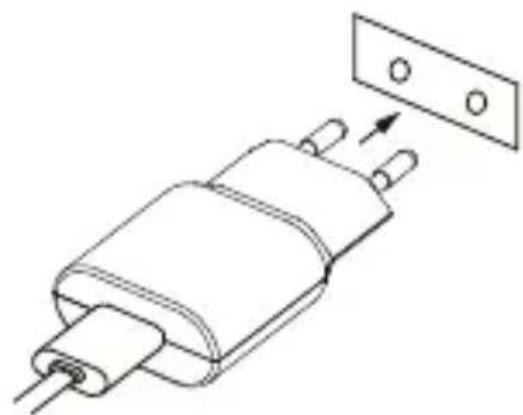

1. Stecken Sie das USB-Netzteil (nicht im Lieferumfang enthalten) in eine leicht zugängliche Steckdose.

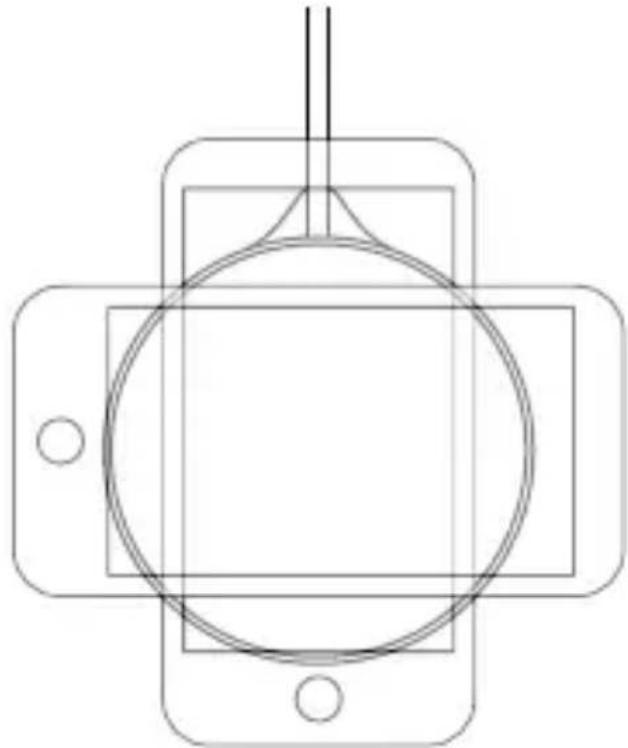

1. Platzieren Sie das Mobilgerät auf der Qi-Aufladefläche. Stellen Sie sicher, dass die Mitte des Gerätes über der Mitte der Qi-Aufladefläche 2 ausgerichtet ist. Die Aufladung beginnt bei Kontakt. Die LED 1 leuchtet blau, wenn der Ladevorgang aktiv ist.

Schutzhüllen können, welche das Mobilgerät schützen, den Ladevorgang ggf. stören. In diesem Fall muss das Mobilgerät aus der Schutzhülle entnommen werden.

HINWEIS:

Der Nutzer sieht je nach verwendetem Mobilgerät LED 1 während der Aufladung möglicherweise nicht.

Status LED-Anzeige 1

Das Produkts hat eine LED, die den Betriebsstatus anzeigt:

LED-Anzeige Status
Blaues Licht für 1 Sekunde, dann grünes Licht für 1 Sekunde, dann blaues und grünes Licht für 1 Sekunde, dann LED aus	Startvorgang (Bootphase)
LED aus	Aus / Bereitschaft
Blaues Licht Aufladung
Blaues und grünes Licht blinken abwechselnd	Eingang Überspannung
Blaues Licht blinkt Fehlerzustand
Grünes Licht	Vollständig geladen

●Fehlerbehebung

Was soll ich tun, falls die LED-Anzeige des Produktes während der Startvorgang (Bootphase) nicht aufleuchtet?

■ Prüfen Sie den Anschluss des USB-Kabels zwischen USB-Netzteil (nicht im Lieferumfang enthalten) und Produkt. Das USB-Kabel muss richtig angeschlossen sein.
- Prüfen Sie die Verbindung zwischen Steckdos und USB-Netzteil (nicht im Lieferumfang enthalten).
■ Alternativ können Sie eine andere Steckdose testen.

Was soll ich tun, falls das Mobilgerät nicht aufgeladen wird?

■ Prüfen Sie, ob das Mobilgerät Qi-Drahtlosladetechnologie unterstützt.
■ Prüfen Sie, ob das Mobilgerät horizontal in de Mitte des Ladepads platziert ist.
■ Prüfen Sie, ob Fremdkörper die Aufladung blockieren.
■ Prüfen Sie, ob das Mobilgerät von der Schutzhülle entfernen.

Was soll ich tun, wenn die LED-Anzeige abwechselnd blau und grün blinkt?

■ Dies zeigt an, dass eine Eingangsüberspannung aufgetreten ist.
■ Trennen Sie sofort die USB-Verbindung.
■ Prüfen Sie, ob Sie ein geeignete USB-Netzteil verwenden.
■ Alternativ konnen Sie eine andere Steckdose testen.

Was soll ich tun, wenn die LED-Anzeige blau blinkt?

■ Dies zeigt an, dass ein Fehler aufgetreten ist.
■ Trennen Sie sofort die USB-Verbindung.
■ Prufen Sie, ob Fremdkörper die Aufladung blockieren.
■ Lassen Sie das Produkt eine Weile abkühlen und versuchen Sie es dann noch einmal.

●Lagerung bei Nichtbenutzung

Lagern Sie das Produkt in einem trockenen Innenraum, geschützt vor direkter Sonneneinstrahlung, vorzugsweise in der Originalverpackung.

●Reinigung

Es befinden sich keine zu wartenden Teile im Inneren. Eindringende Feuchtigkeit kann zu einer Beschädigung des Produkts führen.
☐ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Produkt eindringt, um eine irreparable Beschädigung des Produktes zu vermeiden.
□ Verwenden Sie keine ätzenden, scheuernden oder lösungsmittelhaltigen Reinigungsmittel. Diese können die Oberflächen des Produkts angreifen.
☐ Reinigen Sie das Produkt ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel.

Entsorgung

Verpackung:

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Produkt:

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Produkt der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Produkt am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

Diese Entsorgung ist für Sie kostenfrei.

Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Das Produkt ist recyclebar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

●Vereinfachte EU-Konformitätserklärung

Hiermit erklärt OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, dass das Produkt KABELLOSES QI-LADEGERÄT HG04114A / HG04114B, den Richtlinien 2014/53/EU und 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.owim.com

●Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
