BEDIENUNGSANLEITUNG IWDC 71680 INDESIT

Dieses Symbol erinnert Sie daran, das vorliegende Handbuch zu lesen.

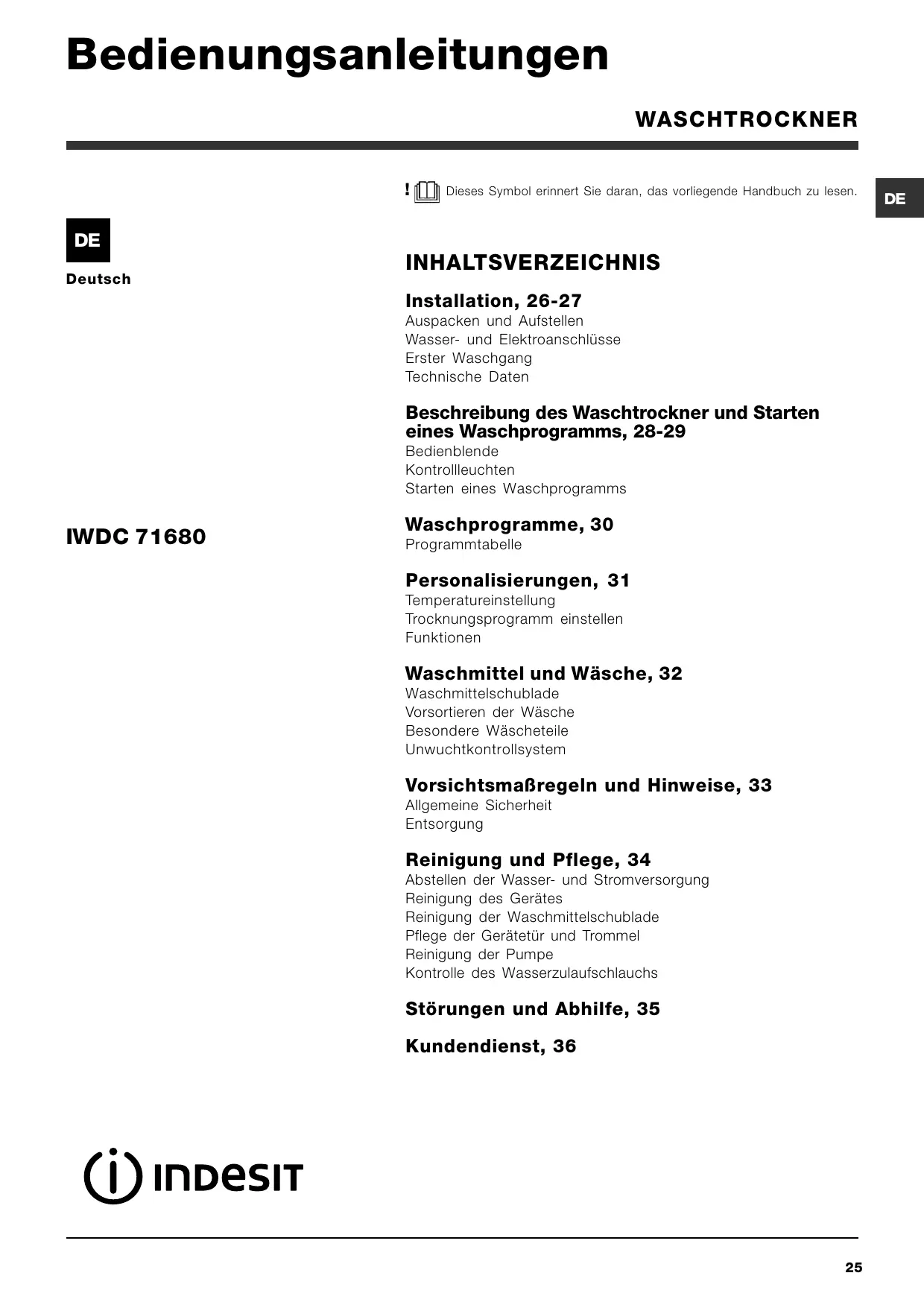

INHALTSVERZEICHNIS

Installation, 26-27

Auspacken und Aufstellen

Wasser- und Elektroanschlussse

Erster Waschgang

Technische Daten

Beschreibung des Waschtrockner und Startene eines Waschprogramms, 28-29

Bedienblende

Kontrollleuchten

Starten eines Waschprogramms

IWDC 71680

Waschprogramme, 30

Programmtabelle

Personalisierungen, 31

Temperatureinstellung

Trocknungssprogramm einstellen

Funktionen

Waschmittel und Wäsche, 32

Waschmittelschubblade

Vorsortieren der Wäsche

Besondere Wäscheteile

Unwuchtkontrailsystem

Vorsichtsmaßregeln und Hinweise, 33

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 34

Abstellen der Wasser- und Stromversorgung

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Gerätetur und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

Störungen und Abhilfe, 35

Kundendienst, 36

INDESIT

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfält aufzubewahren, um sie jederzeit zu Rateziehen zu können. Sorgen Sie davon, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zuziehen.

! Lesen Sie die Hinweiseitte aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.
2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerätitte nicht anschließen, sondern den Kundendienst anfordern.

1. Die 4 Transportschutzschrauben
   herausschrauben und die an der Geräterückwand befindlichen Distanstücks aus Gummi entfernen (siehe Abbildung).

2. Die Öffnungen mittels der mitgelieferten Abdeckungen verschliessen.

3. Sümmtliche Teile aufbewahren: Soltte der Waschautomat erneut transportiert werden, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen, schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

1. Solle der Boden nicht perfect eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfübe ausgegliedchen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2^ nicht überschreiben.

Eine prazise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusahe und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellübe so reguliert werden, dass ein ausreichender Freiraum zur Belüfung unter dem Waschtrockner gewährleistet ist.

Wasser- und Elektroanschluss

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit 3 / 4 -GAS-Gewindeanschluss an (siehe Abb.). Lassen Sie das Wasser vom dem Anschluss so lange auslaufen, bis klares Wasser austritt.

1. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschtrockner befindlichen Wasseranschluss anschließen (siehe Abbildung).

2. Der Schlaucharf hierbei nicht eingeklemmt oder abgeknigt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der technischen Daten angegeben sind (siehe darüberstehende Seite).
! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sichitte an einen Fachhändler oder an einen autorisierten Fachmann.
! Verwenden Sie niemals bereits gebrauchte Schläuche.
! Verwenden Sie die Schläuche, die mit dem Gerät gefeliefert wurden.

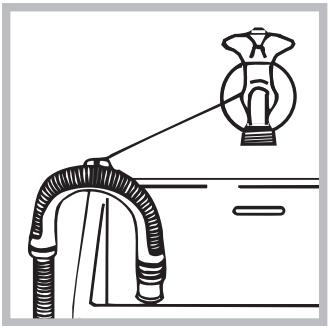

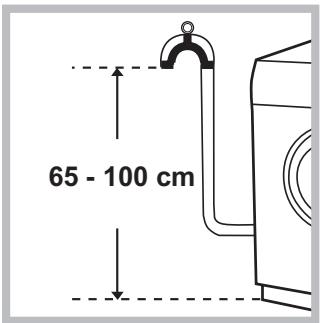

Anschluss des Ablaufschlauches

Schlieben Sie den Ablaufschlauch ohneihn damit abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65 - 100 cm (gemessen vom Boden), oder hangen Sie diesen mittels des Schlauchhalters gesichert in ein Becken oder Wanne ein;

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das frei Ablaufschlauchendearf nicht unter Wasser positioniert werden.

! Verlängerungsschläuche sollen nicht eingesetzt werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darauf eine Länge von 150 cm nicht überschreiben.

Stromanschluss

Vor Einfugen des Netzsteckers in die Steckdose ist Sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätesträgt (siehebenstehende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe verbessstehende Tabelle);
• die Steckdose mit dem Netzstecker des Waschtrockner kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomatarf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Esist gefährlich,das Gerat Gewittern und Unwettern auszusetzen.

! Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein.

! Verwenden SieittekeineVerlangerungenoder Mehrfachstecker.
Das Netzkabelarf nichtgebogen bzw. eingeklemmtwerden.
! Das Versorgungskabelarf nur durch autorisierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollen these Vorschriften nicht genau beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm 2 ein.

Technische Daten
Modell	IWDC 71680
Abmessungen	Breite 59,5 cm Höhe 85 cm Tiefe 53,5 cm
Fassungsvermögen	1 - 7 kg für den Waschzyklus; 1 - 4 kg für den Trockenzyklus
Elektroanschlüsse	siehe das am Gerät befindliche Typenschild
Wasseranschlüsse	Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 52 Liter
Schleudertouren	bis zu 1600 U/min.
Prüfprogramme gemäß EN 50229	Waschen: Programm 2; Temperatur 60°C; bei einer Lademenge von 7 kg. Trocknen: erster Trockengang bei einer Wäscheladung von 3 kg und Einstellung des Wählschalters TROCKNEN auf Pos ∅ .; zwelter Trockengang bei einer Wäscheladung von 4 kg und Einstellung des Wählschalters TROCKNEN auf Pos ∅ .
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2004/108/CE (elektromagnetische Verträglichkeit) - 2002/96/CE - 2006/95/CE (Niederspannung)

Beschreibung des Waschtrockner und Starten eines Waschprogramms

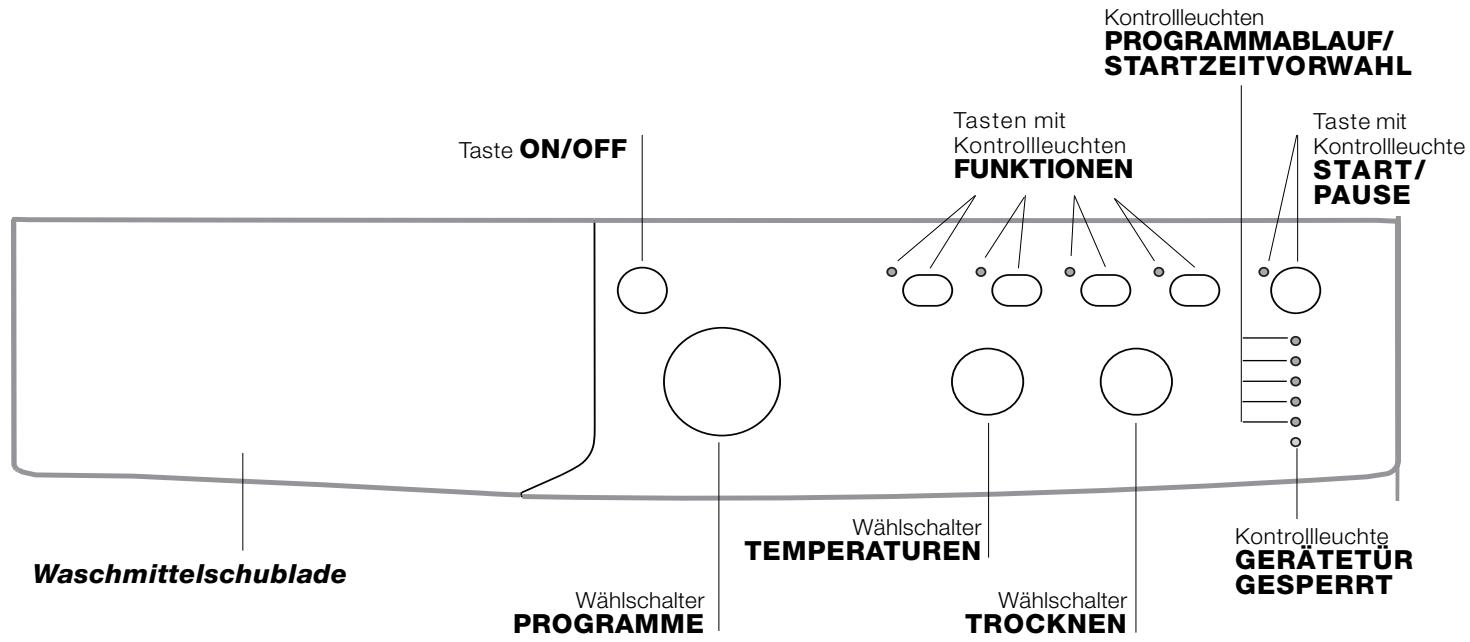

Bedienblende

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche").

Taste ON/OFF: Zum Ein- und Ausschalten Ihres Waschtrockner.

Wählschalter PROGRAMME: Zur Wahl der Waschprogramme. Während des Programmablaufs bleibt der Schalter feststehend.

Tasten mit Kontrolleuchten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die der gewählten Einstellung entsprechende Kontrolleuchte bleibt eingeschaltet.

Wählschalter TROCKNEN: Zur Einstellung des gewünschten Trocknungsgrades (siehe „Personalisierungen").

Wählschalter TEMPERATURE: Zur Einstellung der Waschtemperatur oder einer Kaltwäsche (siehe „Personalisierungen").

Kontrolleuchten PROGRAMMABLAUF/

STARTZEITVORWAHL: Zur Kontrolle des

Waschprogrammablaufs.

Die eingeschaltete Kontrollleuche zeigt die laufende Programmphase an.

Wurde die Funktion "Startzeitvorwahr" eingestellt, zeigen sie die bis zum Start noch verbleibende Zeit an (siehe Nebenseite).

Kontrollleuchte GERÄTETÜR GESPERRT: Diese Taste zeigt an, ob die Gerätetür geöffnet werden kann oder nicht (siehe Nebenseite).

Taste mit Kontrollleuche START/PAUSE: Mittels dieser Taste werden die Waschprogramme gestartet oder kurz unterbrochen.

NB: Durch Drücken dieser Taste, kann das Waschprogramm zeitweilig unterbrochen werden (Pause). Die entsprechende Kontrollleuche schaltet auf orangefarbenes Blinklicht, die Kontrollleuche der bestehenden Programmphase dagegen schaltet auf Dauerlicht. Sobald die Kontrollleuche GERÄTETÜR GESPERRT erlischt, kann die Gerätetur geöffnet werden.

Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie diese Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschlört.

Kontrollleuchten

Die Kontrolleuchten liefern wichtige Hinweise.

Sie signalisieren:

Startzeitvorwahr

Wurde die Funktion „Startzeitvorwahr" (siehe „Personalisierungen“) aktiviert, und das Programm in Gang gesetzt, schaltet die Kontrolleuche, die der eingestillten Zeitverschreibung entspricht, auf Blinklicht:

Nach und nach wird die bis zum effektiven Start noch verbleibende Zeit eingeblendet, die entsprechende Kontrollleuchte blinkt:

Nach Ablauf der eingestellten Verzögerungszeit startet das ausgewählte Programm.

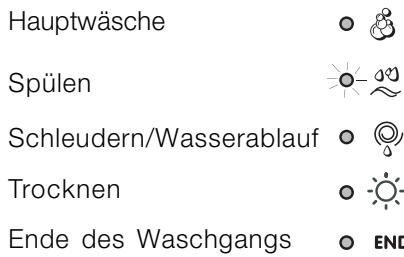

Laufende Programmphase

Wurde das Waschprogramm gewählt und gestartet, leuchten die Kontrollleuchten nach und nach auf, und zeigen so den jeweiligen Programmstand an.

NB: denken Sie daran, den Schalterknopf bei Programmende auf die Position TROCKNEN zu stellen 0.

Funktionstasten und entsprechende Kontrollleuchten

Nach der Wahl einer Funktion leuchtet die entsprechende Taste auf. Ist die gewährte Funktion nicht vereinbar mit dem eingestellen Programm, schaltet die entsprechende Kontrollleuche auf Blinklicht und die Funktion wird nicht aktiviert. Ist die gewährte Funktion mit einer anderen bereits eingestellen nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrollleuche auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuche der aktivierten Funktion schaltet auf Dauerlicht.

Kontrolleuche Gerätetur gespert: Ist diese Kontrolleuche eingeschaltet, bedeutet dies, dass das Bullauge gespert ist; warten Sie, bis die Leuche erlischt, um das Bullauge zu öffnen (etwa 3 Minuten). Um während eines laufenden Programms das Bullauge zu öffnen, drücken Sie die Taste START/ PAUSE; ist die der GERÄTETÜR GESPERRT entsprechende Kontrolleuche ausgeschaltet, kann das Bullauge geöffnet werden.

Starten eines Waschprogramms

1. Schalten Sie den Waschtrockner durch Drücken der ON/OFF-Taste ein. Sümmtliche Kontrollleuchten leuchten für eine Sekunden auf, und erlösen wieder. Die Kontrollleuche START/PAUSE schaltet auf Blinklicht.
2. Füllen Sie die Wäsche ein, und schließen Sie die Gerätetur.
3. Stellen Sie mittels des Wahlschalters PROGRAMME das gewünschte Programm ein.
4. Stellen Sie die Waschtemperatur ein (siehe „Personalisierungen").
5. Trocknungssprogramm falls erforderlich einstellen (siehe „Personalisierungen").
6. Füllen Sie Waschmittel und Zusätze ein (siehe „Waschmittel und Wäsche").
7. Wahlen Sie die gewünschten Funktionen.
8. Setzen Sie das Programm in Gang. Drücken Sie hierzu die Taste START/PAUSE. Die entsprechende Kontrollleucht bleibt eingeschaltet (grünes Dauerlicht).

Um die Waschprogramm-Einstellung rückgangig zu machen, muss das Gerät auf Pause geschalteit werden. Drücken Sie hierzu die Taste START/PAUSE. Wahlen Sie daraufhin das neue Programm.

1. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuche END auf. Sobald die Kontrollleuche GERÄTETÜR GESPERRT erlischt, kann das Bullauge geöffnet werden. Nehmen Sie die Wäsche aus der Maschine und halten Sie die Gerätetur leicht offen stehen, damit die Trommel trocknen kann.

Schalten Sie den Waschtrockner durch Drucken der ON/OFF-Taste aus.

Programmtabelle

Waschprogramme	Beschreibung des Programms	Max. Tempe- ratur (℃)	Max. Schleuder- Geschwin- digkeit (U/min)	Trock- nen	Waschmittel			Max. Beladungs- menge (kg)		Programmd- auer
					Vor- wäschne	Haupt- wäschne	Weich- spüler	Normal	Eco Time	Normal	Eco Time
Programme für die tägliche Wäsche (Daily)
1	Baumwolle + Vorwäsche: stark verschutzte Kochwäsche.	90°	1600	●	●	●	●	7	-	174	-
2	Baumwolle: stark verschutzte Kochwäsche.	90°	1600	●	-	●	●	7	-	155	-
2	Baumwolle (1): stark verschutzte Weiß- und farbechte Buntwäsche.	60°	1600	●	-	●	●	7	-	218	-
2	Baumwolle (2): stark verschutzte Weiß- und empfindliche Buntwäsche.	40°	1600	●	-	●	●	7	-	147	-
3	Baumwolle: stark verschutzte Weiß- und farbechte Buntwäsche.	60°	1600	●	-	●	●	7	3,5	130	104
4	Baumwolle-Buntwäsche (3): weniger verschutzte Weißwäsche und empfindliche Buntwäsche.	40°	1600	●	-	●	●	7	3,5	92	71
5	Synthetik: stark verschutzte, farbechte Buntwäsche.	60°	800	●	-	●	●	3	2	85	65
Spezialprogramme (Special)
6	Wolle: wolle, Kaschmir usw.	40°	600	-	-	●	●	1,5	-	55	-
7	Seide/Gardinen: kleidungsstücke aus Seide, Viskose und Feinwäsche.	30°	0	-	-	●	●	1	-	55	-
8	Jeans	40°	800	●	-	●	●	3	-	70	-
9	Sport Light	30°	600	-	-	●	●	3	-	68	-
10	Sport Shoes	30°	600	-	-	●	●	Max. 2 Paar	-	50	-
Trocknungsprogramme
11	Baumwolle	-	-	●	-	-	-	4	-	-	-
12	Synthetik	-	-	●	-	-	-	3	-	-	-
13	Express Wash & Dry	30°	1600	●	-	●	●	0,5	-	35	-
Teilprogramme
Spülen		-	1600	●	-	-	●	7	-	36	-
Schleudern		-	1600	●	-	-	-	7	-	16	-
Abpumpen		-	0	-	-	-	-	7	-	2	-

Bei den in der Tabelle angegebenen Daten handelt es sich um Richtwerte.

Für alle Testinstitute:

1) Prüfprogramm gemäß EN 50229: Programm 2 und eine Temperatur von 60^ einstellen.
2) Langes Baumwollprogramm: Programm 2 und eine Temperatur von 40^ einstellen.
3) Kurzes Baumwollprogramm: Programm 4 und eine Temperatur von 40^ einstehen.

Sonderprogramme

Sport Light (Programm 9) ist speziell für weniger verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen; für Beste Resultate empfehlen wir, die in der "Programmtabelle" angezeigte maximale Fällmenge nicht zu übersteigen. Verwenden Sie ein Flüssigwaschmittel und nur die Menge für eine halbe Gerätefüllung.

Sport Shoes (Programm 10) ist speziell für das Waschen von Sportschuhen; für Beste Resultate waschen Sie nicht mehr als 2 Paar.

Express Wash & Dry (programm 13) ist speziell für die schnelle Wäse che von weniger verschmutzten Wäschestücken. Mit thisem Programm konnen bis zu 0,5 kg in nur 35 Minuten gewaschen und getrocknet werden.

Fur ein optimales Resultat verwenden Sie Flüssigwaschmittel; behandeln Sie Bündchen, Kragen und Flecken vor.

Temperatureinstellung

Drehen Sie den Wahlschalter „TEMPERATUREN“, um die Waschtemperatur einzustellen (siehe Programmtabelle).

Die Temperatur kann bis auf Kaltwäsche herabgesetzt werden. Der Waschvollautomat verhindert automatisch die Einstellung einer hohenen Schleuderstufe, sollte diese die für das jeweilige Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.

Trocknungsprogramm einstellen

Durch Drehen des Wahlschalters TROCKNEN kann der gewünschte Trocknungsgrad eingestellt werden. Es stehen zwei Möglichkeiten zur Verfügung:

A - Je nach der Zeit: Von 40 bis 180 Minuten.

B - Je nach Feuchtigkeitsgrad der getrockneten Wäsche:

Bügel: noch leicht feuchte, einfach zu bögelnde Wäsche.

Kleiderbügel: schrankfertige Wäsche.

Schrank: absolut trockene Wäsche, empfohlen für Frotteetücher, Badetücher und -mantel.

Bei Überschreitung der max. Füllmenge der Wäscheladung für waschen und trocknen in einem Programmablauf (siehe Tabelle zur Dauer der Trockenprogramme), aktivieren Sie zuerst das Waschprogramm. Nach Ablauf des Waschprogramms teilen Sie die Waschladung so auf, dass nur die max. mögliche Füllmenge zum Trocknen in der Trommel verbleibt. Befolgen Sie daraufhin die Anleitungen des Abschnitts "Nur Trocknen". Wiederholen Sie desselbe nun mit der restlichen Wäschemenge.

Nur Trocknen

Drehen Sie den Wahlschalter PROGRAMME auf eine der Trocknungszyklen (11-12), je nach Gewebe, und wahlen Sie daraufhin mittels des Schalters TROCKNEN die Dauer des gewürschten Trockungsganges.

Funktionen

Die verschiedene Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermögliches es Ihnen, hygienisch saubere und weiß Wäsche zu erhalten, die ihren Wünschen entspricht.

Aktivierung der Funktionen:

1. Drücken Sie die Taste, die der gewünschten Funktion entspricht.

2. Das Aufleuchten der entsprechenden Kontrollleuchte zeigt an, dass die Funktion aktiviert wurde.

Anmerkung: Solle die Kontrolleuche jegoch auf rasches Blinklicht schalten, dann bedeutet dies, dass die Funktion zu dem eingestellen Programm nicht zugeschaltet werden kann.

Eco Time

Durch Auswahl dieser Option werden die mechanische Bewegung, die Temperatur und das Wasser für eine verminderte Fülmenge mit weniger verschmutzten Baumwoll- und Synthetikstoffen optimiert (siehe "Programmtabelle").

Mit Eco Time werden die Waschzeiten versturzt, was Wasser und Energie spart. Wir empfehlen, die für die Füllmenge geeignete Menge Flüssigwaschmittel zu verwenden.

! These Funktion kann zu den Programmen 1, 2, 6, 7, 8, 9, 10, 11, 12, 13, , , nicht zugeschaltet werden.

1600-800

Mit dieser Taste wird die Schleudergeschwindigkeit reduziert.

! These Funktion kann zu den Programmen 7, 11, 12, 13, nicht zugeschaltet werden.

Extraspulgang

Wahlen Sie diese Zusatzfunktion, wird die Spulwirkung erhoht und somit ein optimes Ausspullen des Waschmittels garantiert. Dies istalanders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien.

! These Funktion kann zu den Programmen 11, 12, 13, , nicht zugeschaltet werden.

Startzeitvorwahl

Der Start des Waschprogramms kann bis zu 9 Stunden verschoben werden. Drücken Sie die Taste mehrmals, bis die der gewünschten Zeitverschiebung entsprechende Kontrollleuchte aufleuchtet. Ein füntfter Tastendruck deaktiviert die Funktion.

NB: Ist die Taste START/PAUSE einmal gedrückt, kann der gewährte Zeitverschiebungswert nur noch herabgesetzt werden bis zum Start des eingestellten Programms.

! Obiges gilt für alle Programme.

Waschmittel und Wäsche

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sieträgt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.

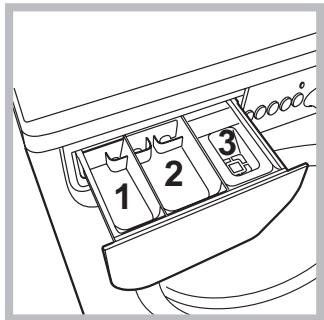

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfllen:

In Kammer 1: Waschpulver für die Vorwässe (Waschpulver)

In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 3: Zusätze (Weichspüller usw.)

Der Weichspülerarf das Gitter nicht übersteigen.

Vorsortierend der Wäsche

• Sortieren Sie die Wäsche nach:
• Gewebeart / Waschetikettensymbol.
• und Farben: Buntwäsche von Weißwäsches trennen.
• Entleeren Sie alle Taschen.
• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollen nicht übersritten werden:

Widerstandsfähige Gewebe: max 7 kg

Kunstfasergewebe: max 3 kg

Feinwäsche: max 2 kg

Wolle: max 1,5 kg

Seide: max 1 kg

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Besondere Wäscheteile

Wolle: Mit dem Programm 6 konnen alle Wollsachen gewaschen werden, auch wenn das Etikett "nur Handwäsche" wird. Für Beste Ergebnisse verwenden Sie ein spezifisches Waschmittel und waschen Sie maximal 1,5 kg Wäsche.

Seide: Wahlen Sie das Spezialprogramm 7 zum Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfehlts sich der Einsatz von Feinwaschmittel.

Gardinen: Sie sollenn zusammengelegt und in den mitgelieferten Beutel gesteckt werden. Stellen Sie das Programma 7 ein.

Jeans: drehen Sie die Wäschestücke vor der Wäsche auf links und verwenden Sie ein Flüssigwaschmittel. Stellen Sie das Programm 8 ein.

Unwuchtkontrailsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteil sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteil sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und damit eine korrekte Auswuchtung zu fördern, sollenen große und keine Wäscheteile gemisch eingefüllt werden.

! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefeliefert und sollenen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarung und Kenntnis geeignet, es sei dann, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder,müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

• Trocken Sie keine nicht gewaschenen Wäschestücke.

• Wäschestücke, die mit Substanzen wie Speiseöl, Nagellackentferner, Alkohol, Benzin, Kerosin, Fleckenentfernern, Terpentin, Wachse und Stoffe zum entfernen von Wachersen verschmutzt sind, müssen in warmen Wasser mit einer größeren Mengen Waschmittel gewaschen werden, bevor Sie in den Trockner gegeben werden)dürfen.

• Gegenstände wie Schaumgummi (Latex), Duschhauben, wasserdichte Textilien, Artikel mit einer Gummiseite oder Kleidung oder Kissen mit Latexanteilen dürfen nicht in dem Wäschetrockner getrocknet werden.

• Weichspüler oder ähnliche Produkte müssen gemäß der Anweisungen des Herstellers verwendet werden.

• Die Endphase eines Trockenzyklus erfolgt ohne Hitze (Abkuhlzyklus), damit die Wäsche nicht beschädigt wird.

ACHTUNG: Halten Sie den Wäschetrockner nie vor Ablauf des Trockenprogramms an. Nehmen Sie in thisem Fall die Wäsche schnell aus dem Geräthereaus und hangen Sie sie sofort auf, damit sie abkühlen kann.

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heißt sein.

• Öffnen Sie die Geräte tür nicht mit Gewalt: Der Sicherheits-SchlieBmechanismus * nnte hierdurch beschädigt werden.

• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren.

• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Wahlrend des Waschgangs kann die Gerätür sehr heißt werden.
• Muss das Gerät versetzt werden, sollenen hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußert schwer.
• Bevor Sie die Wäsche einfüllen, stellen Sieitte sicher, dass die Wäschetrommel leer ist.
• Wahlrend des Trocknens kann die Gerätetür bereits werden.
• Trocknen Sie keine Wäsche, die in brennbaren Lösemitteln (wie Trielin) gewaschen wurde.
• Trocknen Sie während Schaumgummi noch ähnliche Elastomer bzw. Gummimaterialien.
• Vergewissern Sie sich, dass der Wasserhahn während des Trocknens auf ist.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte)dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchge-strichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohashalsgeräte zu erhalten.

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleib der Wasseranlage verringgert und Wasserlecks vorgebeugt.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihren Waschtrockner reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel

Reinigung der Waschmittelschublade

Heben Sie die Schublade liegt an undziehen Sie sie nach vorne hin Heraus (siehe Abbildung). Spullen Sie sie regelmäßig unter flieBendem Wasser grundlich aus.

Pflege der Gerätetur und Trommel

• Lassen Sie die Geräte tür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es können jedoch vorkommen, dass keine Gegenstände (Münzen, Knöppe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist undziehen Sie den Netzstecker Heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

1. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

2. Reinigen Sie das Innere gründlich;

3. Schrauben Sie den Deckel wieder auf;
4. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms konnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

Bei Funktionstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst”), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat ländt kein Wasser. Die Kontrollleuche der ersten Waschphase blinkt (rasches Blinklicht).

Der Waschvollautomat ladt laufend Wasser und pump es laufend ab.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Die Kontrollleuchten "Funktionen" und "Start/Pause" blinken und eine der Kontrollleuchten der "laufenden Programmphase" sowie die für "Gerätür gespeppert" bleiben eingeschaltet.

Es bildet sich zu viel Schaum.

Der Waschtrockner trocknet nicht.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.
• Der Strom ist ausgefallen.

Die Gerätetur wurde nicht vorschrifsmäßig geschlossen.
Die ON/OFF-Taste wurde nicht gedrückt.
Die Taste START/PAUSE wurde nicht gedrückt.
- Der Wasserhahn ist nicht aufgedreht.
- Es wurde ein verzögerter Start gewählt (siehe „Personalisierungen").

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.
• Der Schlauch ist geknicht.
• Der Wasserhahn ist nicht aufgedreht.
• Es ist kein Wasser da.

• Der Druck ist unzureichend.
  Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden (siehe „Installation").

• Das Schlauchende liegt unter Wasser (siehe „Installation").

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Starten eines Waschprogramms").

• Der Ablaufschlauch ist geknickt (siehe „Installation").
  Die Ablaufleitung ist verstopft.

Die Trommel wurde bei der Installation nicht korrekt befrei (siehe „Installation").
- Der Waschvollautomat stehen nicht eben (siehe „Installation").
- Der Waschvollautomat liegt zu eng zwischen der Wand und einem Möbel (siehe „Installation").

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation").
• Die Waschmittelschublade ist verstopt (zur Reinigung siehe „Wartung und Pflege").

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation").

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker; warten Sie daraufufhin ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sieitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein).

• Es wurde zu hoch dosiert.

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.
• Das Füllfenster ist nicht richtig geschlossen.
• Es wurde ein verzögerter Start gewählt.
• Der Wahlschalter TROCKNEN befindet sich auf Position 0.

Bevor Sie sich an den Kundendienst wenden:

• Sollten eine Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe");
• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben SieitteFolgendesan:

die Art der Störung;
das Maschinenmodell (Mod.);
- die Seriennummer (S/N).

These Daten entnehmer Sieitte dem auf der Rückseite des Waschtrockner und auf der Vorderseite (Geratetur öffnen) befindlichen Typenschild.

Svenka

Denna symbol päminner dig om att lasa denna brauksanvising.

SE

Torktidstabell (ungefär Liga varden)

Sakerhet i allmähnet

! Funktionen kan/DD.

Ekstra skylining
