BEDIENUNGSANLEITUNG DBP-A100 DENON

Graphical User Interface bbButton illustrations used in this manual for operation explanation are for the Remote Control Unit. You can operate the unit using the button of the same name on the front panel of the unit. bbDie in diesem Handbuch verwendeten Tasten-Illustrationen für die Betriebserklärung beziehen sich auf die Fernbedienung. Sie können das Gerät mit der gleichnamigen Taste an der Frontkonsole des Gerätes bedienen.

• Vermeiden Sie hohe Temperaturen. Beachten Sie, dass eine ausreichende Belüftung gewährleistet wird, wenn das Gerät auf ein Regal gestellt wird.

• Gehen Sie vorsichtig mit dem Netzkabel um. Halten Sie das Kabel am Stecker, wenn Sie den Stecker herausziehen.

• Die Belüftung sollte auf keinen Fall durch das Abdecken der Belüftungsöffnungen durch Gegenstände wie beispielsweise Zeitungen, Tischtücher, Vorhänge o. Ä. behindert werden.
• Auf dem Gerät sollten keinerlei direkte Feuerquellen wie beispielsweise angezündete Kerzen aufgestellt werden.
• Bitte beachten Sie bei der Entsorgung der Batterien die örtlich geltenden Umweltbestimmungen.
• Das Gerät sollte keiner tropfenden oder spritzenden Flüssigkeit ausgesetzt werden.
• Auf dem Gerät sollten keine mit Flüssigkeit gefüllten Behälter wie beispielsweise Vasen aufgestellt werden. ATTENTION:

• Wenn das Gerät längere Zeit nicht verwendet werden soll, trennen Sie das Netzkabel vom Netzstecker.

• Lassen Sie das Gerät nicht mit Insektiziden, Benzin oder Verdünnungsmitteln in Berührung kommen.

• Versuchen Sie niemals das Gerät auseinander zu nehmen oder zu verändern.

• ÜBEREINSTIMMUNGSERKLÄRUNG Wir erklären unter unserer Verantwortung, daß dieses Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht: EN60065, EN55013, EN55020, EN61000-3-2 und EN61000-3-3. Following the provisions of low voltage directive 2006/95/EC and EMC directive 2004/108/EC, the EC regulation 1275/2008 and its frame work directive 2009/125/EC for energy-related products (ErP).

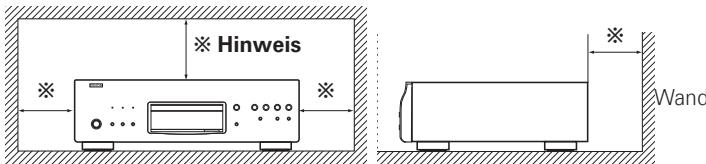

VORSICHTSHINWEISE ZUR AUFSTELLUNG

• More than 0.1 m is recommended.
• Do not place any other equipment on this unit. zzStellen Sie das Gerät nicht an einem geschlossenen Ort, wie in einem Bücherregal oder einer ähnlichen Einrichtung auf, da dies eine ausreichende Belüftung des Geräts behindern könnte.
• Empfohlen wird über 0,1 m.
• Keine anderen Gegenstände auf das Gerät stellen. zzPour permettre la dissipation de chaleur requise, n’installez pas cette unité dans un espace confiné tel qu’une bibliothèque ou un endroit similaire.

2010/08/11 22:20:38 DEUTSCH Inhalt Merkmale························································································ 2 Erste Schritte Zubehör··························································································· 2 Warnhinweise zur Handhabung···················································· 3 Vorsichtshinweise zur Aufstellung················································ 3 Über Medien··················································································· 3 Abspielbare Medien······································································ 3 Vorsichtsmaßnahmen beim Gebrauch von Medien····················· 6 Infos zur Fernbedienung································································ 7 Einlegen der Batterien··································································· 7 Betriebsbereich der Fernbedienung············································· 7 Einstellungen der Fernbedienung (Fernbedienungs-Seite)··········· 7 Bezeichnung der Teile und deren Funktionen······························ 8 Vorderseite···················································································· 8 Display··························································································· 8 Rückseite······················································································· 9 Fernbedienungsgerät·································································· 10 Anschlüsse Vorbereitungen············································································· 12 Anschlusskabel··········································································· 12

1. Heimkino/Wiedergabe – Wiedergabe auf einem

Mehrkanalsystem –······································································ 13 Verwendung eines HDMI-Kabels zum Anschluss an einen · AV-Verstärker oder Fernseher······················································ 13 Für HDMI-Verbindungen erforderliche Einstellungen················· 13 Anschluss an einen AV-Verstärker ohne HDMI-Audioeingang···· 15 Anschluss an Geräte mit analogen Mehrkanal-Audioeingängen···· 16 DENON LINK-Verbindung q Jitterfreie Geräteverbindung········· 17 DENON LINK Verbindung w Normale Verbindung herstellen···· 17 Anschluss an einen AV-Verstärker ohne HDMI-Videoeingang···· 17

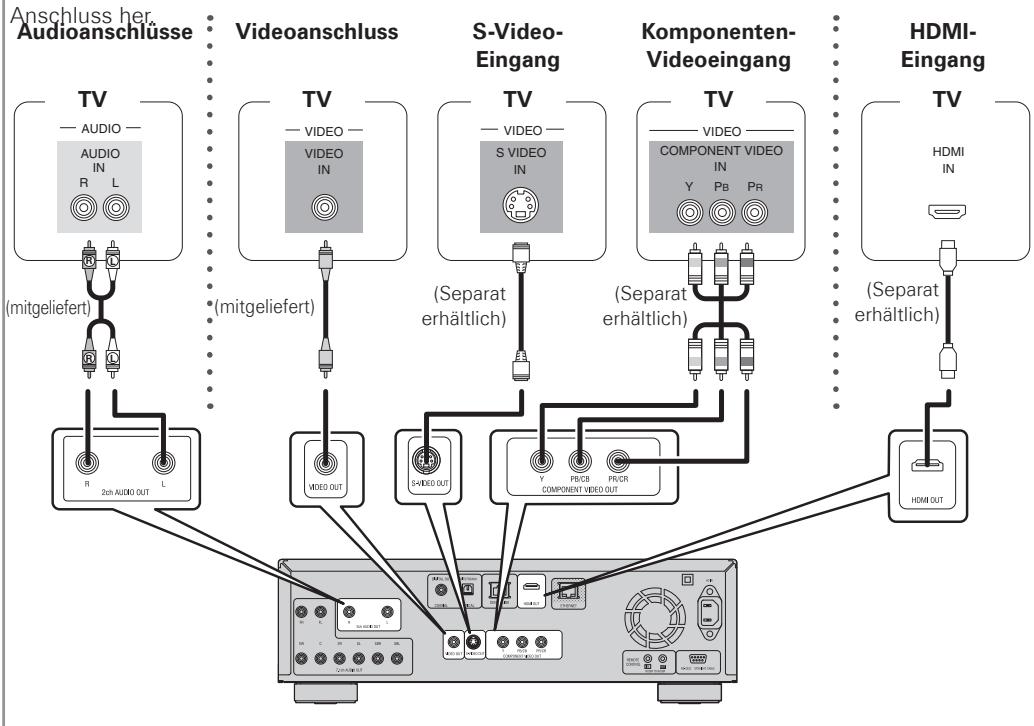

2. Wiedergabe über Direktverbindung mit einem TV················ 18

3. Wiedergabe von 2-Kanalton···················································· 18

Anschluss an Geräte mit analogem 2-Kanal-Audioeingang · über ein Stereo-Cinchkabel························································· 18

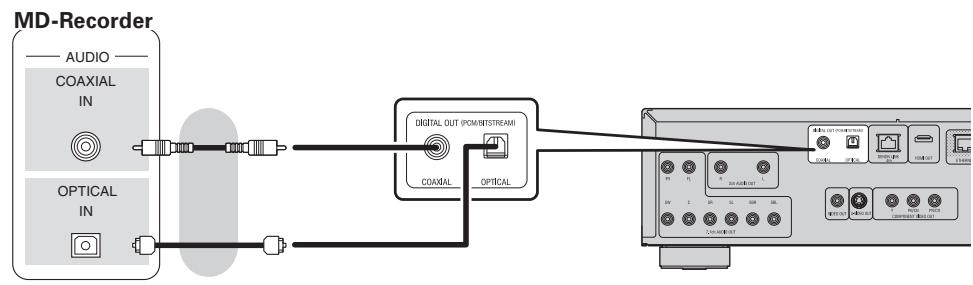

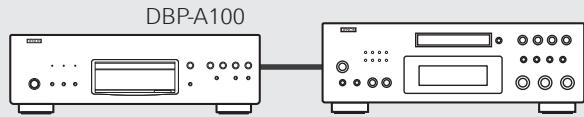

4. CDs aufnehmen········································································ 19

Anschluss an ein digitales Aufzeichnungsgerät························· 19

5. Verwenden der BD-LIVE-Funktion oder Aktualisierung

der Softwareversion des DBP-A100················································ 19 Verbindung mit dem Netzwerk··················································· 19 Anschluss des Netzkabels··························································· 20 Nach Abschluss der Anschlüsse·················································· 20 Einschalten des Geräts······························································· 20 GUI-Menü-Einstellung Menüplan······················································································ 21 GUI-Menübedienung···································································· 22 Beispiele für GUI-Menü Bildschirmanzeigen······························ 22 Spracheinstellungen···································································· 23 HDMI-Einstellungen····································································· 23 Video-Einstellungen····································································· 24 Audio-Einstellungen····································································· 25 DENON LINK-Einst.······································································ 28 Pure-Direct-Einst.········································································· 28 Kindersicherung············································································ 29 Netzwerkeinstellungen································································ 29 Anzeige-Einstellungen································································· 30 Sonstige Einstellungen································································ 31 Verschiedene Einstellungen Den Audio-Modus einstellen······················································· 32 Die Anzeige der Wiedergabe-Datei ändern································ 32 Andere Einstellungen vornehmen··············································· 32 Anpassen der Bildqualität (Video Equalizer)····························· 33 Während der Wiedergabe aktivierbare Funktionen·················· 41 Wiedergabepause einschalten···················································· 41 Wiedergabestopp (Fortsetzungsfunktion)·································· 41 Zum gewünschten Kapitel/Track/Datei springen························ 41 Bestimmte Bereiche mithilfe der Suchmodi aufrufen················ 42 Wiederholt abzuspielende Positionen speichern (Lesezeichenfunktion) ································································ 43 Schnellvorlauf/Schnellrücklauf···················································· 43 Schrittweise Einzelbildwiedergabe············································· 43 Wiedergabe bei langsamem Vor-/ Rücklauf································ 43 Wiedergabe in beliebiger Reihenfolge (Zufallswiedergabe)······· 44 Wiederholte Wiedergabe···························································· 44 Wiederholte Wiedergabe zwischen bestimmten Stellen (A-B wiederholen)················································································ 44 Wiedergabe mit fest definierter Reihenfolge (Programmierte Wiedergabe)················································································ 45 Audio umschalten······································································· 45 Untertitel und Untertitel-Stil ändern············································ 46 Kamerawinkel wechseln······························································ 47 Helligkeit des Displays ändern (Dimmerfunktion)····················· 47 WEB-Kontrollfunktions································································ 47 HDMI-Steuerfunktion···················································· 49 Wiedergabe Einleitung······················································································ 34 Vor der Wiedergabe einer Disc··················································· 34 Vor der Wiedergabe einer SD Memory Card······························ 34 Hinweise zu den Wiedergabeinformationen······························ 34 Informationsleistenanzeige························································· 34 Media-Player-Anzeige·································································· 35 Wiedergabe von BD- und DVD-Video········································· 36 Wiedergabe von Super Audio CDs············································· 37 CD-Wiedergabe············································································ 37 Wiedergabe von DVD-Audio······················································· 37 Audiowiedergabe in hoher Qualität (Pure-Direct-Funktion)····· 38 Wiedergabe von Dateien····························································· 38 Dateiwiedergabe········································································· 39 Hinweise zum Displayinhalt während der Wiedergabe·············· 40 Funktion während der Wiedergabe············································· 40 Sonstige Informationen Über DENON LINK········································································ 50 Über Advanced AL24 Processing················································ 50 Über Kopierschutz-Technologie·················································· 50 Trademark Information································································ 50 Sprachencode-Liste······································································ 51 Liste der Ländercodes·································································· 52 Erklärung der Fachausdrücke······················································ 53 Index······························································································ 54 Fehlersuche·········································································· 55 Technische Daten· ··························································· 57

Kompatibel· mit· 192· kHz· Linear· PCM-Ton· (ein· BD-Audioformat)· und·Multikanal-Ausgabe·(6-Kanal). vSeite 16 “Anschluss an Geräte mit analogen MehrkanalAudioeingängen”

Fehlersuche “Advanced AL24 Processing” für alle Kanäle, um die HD-Audio-Leistung zu verbessern HDMI-Steuerfunktion Informationen Mit Dolby TrueHD, DTS-HD Master Audio Decoder ausgestattet Um Einstreuungen sowohl durch elektrische als auch magnetische Felder zu verhindern, kommt ein 6-Block-Aufbau zum Einsatz Zubehör Wiedergabe Zusätzlich· zur· digitalen· symmetrischen· Multikanal-AudioÜbertragung·der·Super Audio·CD,·die·in·der·3.·Generation·erreicht· wurde,·bietet·DENON·LINK·4th·zusammen·mit·HDMI·eine·jitterfreie· digitale·Signal-Übertragung·von·allen·Tonformaten·auf·Blu-ray. vSeite “DENON-LINK-Verbindung Jitterfreie Geräteverbindung” Neu entwickeltes “S. V. H.-Laufwerk” mit niedrigem Schwerpunkt, Vibrationsdämpfung, geringer Geräuschentwicklung und hoher Genauigkeit Einrichtung Jitterfreie Digitalübertragung dank der Verbindung von DENON LINK 4th und HDMI ÜbertragungsTechnologie Vielen·Dank·für·den·Kauf·dieses·DENON-Produkts.·Lesen·Sie·diese Bedienungsanleitung· vor· der· Inbetriebnahme· des· Geräts· sorgfältig· durch,·damit·Sie·das·Gerät·richtig·bedienen·können. Bewahren· Sie· das· Handbuch· nach· dem· Lesen· zum· späteren· Nachschlagen·auf. Anschlüsse Universaler Blu-ray Disc-Player, der Super Audio CD- und DVD-Formate abspielt Erste Schritte Erste Schritte Merkmale Detaillierte·Audio-Wiedergabe·mit·minimaler·Verzerrung;·akkurate· Klang-Lokalisierung·und·kräftige·Bässe. Erreicht·eine·originaltongetreuere·Wiedergabe·auf·allen·Kanälen. Technische Daten Bildschirmmenü (GUI) für einfache Bedienung und Übersicht vSeite 22 “GUI-Menübedienung”

2010/08/11 22:22:02 DEUTSCH Erste Schritte Warnhinweise zur Handhabung Anschlüsse

• Vor dem Einschalten des Netzschalters Prüfen Sie erneut, dass alle Verbindungen korrekt sind und es keine Probleme mit den Verbindungskabeln gibt.
• Manche Schaltkreise verbrauchen auch dann Strom, wenn sich das Gerät im Standby-Modus befindet. Wenn Sie in Urlaub gehen oder längere Zeit nicht zuhause sind, sollten Sie den Stecker aus der Steckdose ziehen. Wiedergabe

• Hinweis zur Kondensation Wenn zwischen dem Geräteinneren und der Umgebung ein großer Temperaturunterschied besteht, kann sich Kondensation (Tau) an Betriebsteilen im Inneren des Geräts bilden und Fehlfunktionen verursachen. Bei Benutzung in diesem Zustand arbeitet der DBP-A100 nicht korrekt, was zu Beschädigung führen kann. Wenn sich auf dem Gerät Kondensation bildet, lassen Sie die DBP-A100-Einheit vor der Benutzung für 1 bis 2 Stunden ausgeschaltet stehen. HDMI-Steuerfunktion Informationen Einrichtung

• Bild-Nachleuchten (Bild-Einbrand) Lassen Sie Standbilder des Disc-Menüs, DBP-A100-Menüs usw. nicht für längere Zeit auf dem TV-Bildschirm dargestellt. Dies kann zu Bild-Nachleuchten (Bild-Einbrand) auf dem Bildschirm führen.

• Warnhinweise bezüglich Handys Die Verwendung eines Handys in der Nähe dieses Geräts kann zu Störungen führen. Verwenden Sie in diesem Fall das Handy weiter vom Gerät entfernt. Fehlersuche

• Bewegen des Geräts Vergewissern Sie sich, dass Sie die Disc herausnehmen, das Gerät ausschalten und das Netzkabel von der Steckdose trennen. Trennen Sie dann alle Verbindungskabel zu anderen Systemkomponenten der Anlage, bevor Sie die Einheit bewegen. Technische Daten

• Wischen Sie das Gehäuse und die Steuerkonsole mit einem weichen Tuch sauber.
• Wenn Sie ein chemisches Reinigungsmittel verwenden, folgen Sie bitte den Anweisungen.
• Benzin, Farbverdünner oder andere organische Lösungsmittel sowie Insektizide können bei Kontakt mit dem Gerät Materialveränderungen und Entfärbung verursachen und sollten deshalb nicht verwendet werden.
• Sorgen Sie am Aufstellungsort für ausreichende Lüftung Wenn das Gerät längere Zeit in einem Raum voller Zigarettenrauch etc. ist, kann sich die Oberfläche der optischen Abtastung verschmutzen, und das Gerät kann dann die Signale nicht mehr korrekt lesen.
• Die Abbildungen in dieser Anleitung dienen zu Erläuterungszwecken und können sich vom tatsächlichen Gerät unterscheiden. Über Medien Vorsichtshinweise zur Aufstellung Hinweis: Stellen Sie das Gerät nicht an einem geschlossenen Ort, wie in einem Bücherregal oder einer ähnlichen Einrichtung auf, da dies eine ausreichende Belüftung des Geräts behindern könnte. Disks

Wand Stellen Sie den DBP-A100 nicht auf einen Verstärker oder andere Teile der Anlage, die Wärme entwickeln. Abspielbare Medien BD-Video· z1,z2 Abspielbare Verwendete Abspielbare Formate / Symbole in dieser Regionalcodes Modi Bedienungsanleitung

CD-R CD-RW z1 : Die Funktionsweise der BD-Video/DVD-Audio/DVD-VideoDiscs kann aufgrund unterschiedlichen Menüaufbaus von der Beschreibung in diesem Handbuch abweichen. z2 : Der BD-Player und BD-Video-Discs sowie der DVD-Player und DVD-Video-Discs haben jeweils ihre Regionalcodes (der zu jeder Region zugeordnete Code). Wenn die Codes nicht übereinstimmen, ist keine Wiedergabe möglich. Siehe auf der Rückseite

2010/08/11 22:22:03 DEUTSCH SD-Speicherkarte HINWEIS Abspielbare Karten SDHC Memory Card z1 (4 GB) Abspielbare Dateien (Verwendete Symbole in dieser Bedienungsanleitung) MP3 WMA Abspielbare Medien Wiedergabefähige DVD-R/ -RW/ SD-SpeicherDateien +R/+RW karte (Erweiterung) CD-R/-RW DVD

• Dieses Gerät unterstützt keine miniSDHC- und microSDHC-Karten.
• Stecken Sie eine SD-Speicherkarte ein bzw. entfernen Sie diese, während sich das Gerät im Standby-Modus befindet. Wenn Sie eine SD-Speicherkarte einstecken, während das Gerät angeschaltet ist, wird die SD-Karte möglicherweise nicht gelesen.
• Die SD-Karte zur Verwendung für die Bonus-View-Funktion muss eine Speicherkapazität von 1 GB oder mehr haben. Außerdem muss die SD-Karte auf dem DBP-A100 formatiert worden sein (vSeite 31). MP3 WMA AAC LPCM JPEG Technische Daten

Fehlersuche MP3 (.mp3)

• Abtastfrequenz: 44,1 kHz, 48 kHz
• Bitrate: 64 kbps ~ 320 kbps (144 kbps nicht kompatibel)
• Bitrate: 64 kbps ~ 192 kbps (Variable Bitrate nicht kompatibel)
• Abtastfrequenz: 44,1 kHz, 48 kHz
• Anzahl der Kanäle: 2 ch
• Minimale Auflösung: 32 × 32 Pixel
• Maximale Dateigröße: 12 MB
• Kompatible Versionen: Bis DivX® 6
• Maximale Größe: 2 GB HDMI-Steuerfunktion Informationen Folgende Disks können auf diesem Gerät nicht wiedergegeben werden. miniSD-Karte z2
• BD-RE Ver.1.0 (BD-Disc mit Gehäuse) (8 MB ~ 2 GB)
• BD-ROM/BD-R/BD-RE-Discs, die aufgenommene Filme, Standbilder, microSD-Karte z2 Audio- und/oder andere Dateien enthalten (8 MB ~ 2 GB)
• BD-R/BD-RE, auf denen BDMV/BDAV aufgenommen ist
• HD DVD z1 : Dieses Gerät unterstützt SD-Speicherkarten mit dem
• DVD-RAM Dateisystem FAT16 und SDHC Memory Card mit dem
• CDV (Nur der Audio-Teil kann wiedergegeben werden) Dateisystem FAT32.
• CD-G (Nur Ausgabe der Audiosignal möglich) z2 : Für miniSD- und microSD-Karte ist ein Adapter erforderlich.
• Nicht-Standard-CD (CD mit Kopierschutz usw.) mini SD Kartenadapter mini SD Kartenadapter
• Nicht autorisierte Disks (Raubkopien)
• Disks mit einem Aufnahmebereich mit weniger als 55 mm microSD-Karte miniSD-Karte Durchmesser
• Video Single Disc (VSD) / CVD/ Video CD, Super Video CD / CompactDisc-Interactive (CD-I) / Foto-CDs Verwendete Symbole in dieser Bedienungsanleitung Wiedergabe LPCM JPEG DivX

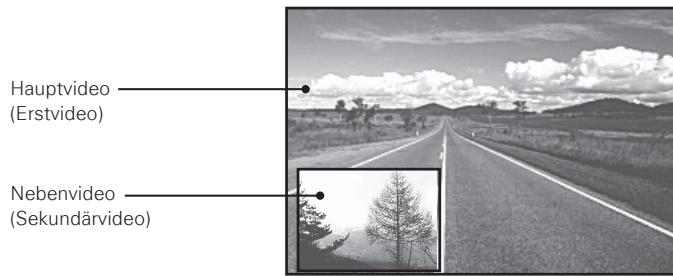

• · Für die Verwendung von BD BONUS VIEW aufgenommene Daten
• · Siehe “Dateien” unter “Abspielbare Medien” (vSeite 4) für weitere Informationen über Dateien. DateiSpezifikation Einrichtung SD-Speicherkarte · z1 (8 MB ~ 2 GB) Verwendete Symbole in dieser Bedienungsanleitung Dateien Anschlüsse

• Aufgrund von Audio- oder Videounterbrechungen usw. kann eine Disc, abhängig von den Aufnahmebedingungen bei Aufnahmen mit einem BD- oder DVD-Recorder, unzugänglich sein oder inkorrekt wiedergegeben werden.
• Nicht finalisierte DVD-R/-RW/+R/+RW und CD-R/-RW-Discs werden evtl. nicht wiedergegeben. Finalisieren Sie Discs, bevor Sie diese abspielen. Erste Schritte Über Medien DivX z : Dieses Gerät kann außer DivX®-Dateien keine anderen Dateien wiedergeben, die unter DRM (Digital Rights Management – Digitales Rechtemanagement) aufgenommen wurden.
• Abhängig von den Bedingungen während der Aufnahme könnte der obengenannte Dateityp evtl. auch nicht wiedergegeben werden.
• Wenn Dateinamen, Titel, Künstlernamen oder Albumtitel Zeichen enthalten, die vom Menübildschirm nicht unterstützt werden, werden diese nicht korrekt dargestellt.
• Progressive JPEG-Dateien (im progressiven Format gespeicherte JPEGDateien) können auf diesem Gerät nicht wiedergegeben werden.

2010/08/11 22:22:03 DEUTSCH Erste Schritte Über Medien Über DivX® Video-on-Demand (VOD) nn Super Audio CD Anschlüsse Einrichtung Wiedergabe HDMI-Steuerfunktion Informationen

• Wenn Sie eine DivX®-Datei über die offizielle Webseite von DivX® Video namens DivX® Video-On-Demand (VOD) s Services gekauft oder gemietet haben, ist jedes Mal, wenn Sie eine neue Datei von DivX® VOD Services erwerben, DivX Autorisierungsfehler ein neuer Registrierungscode Autorisierungsfehler. Der DVD-A100 ist zur Wiedergabe erforderlich. Siehe “DivXder Datei nicht berechtigt. Registrierung“ (vSeite 29).
• Sie können keine DivX® VODDateien abspielen, deren Mietdauer überschritten wurde.
• Die Wiedergabehäufigkeit DivX Rental einiger DivX® VOD-Dateien ist DivX(R) VODBezug limitiert (eine Wiedergabe über Diese Leihdatei darf noch die Begrenzung hinaus ist nicht 3 mal angezeigt werden. Wiedergabe starten? VODmöglich). Wenn Ihre DivX Datei über eine solche Beschränkung Nein verfügen, wird ein entsprechender Bestätigungsbildschirm eingeblendet. Wählen Sie mit “Ja” aus, wenn Sie die Datei abspielen möchten bzw. “Nein”, wenn Sie sie nicht abspielen möchten. Drücken Sie dann ,um Ihre Auswahl zu bestätigen. HINWEIS Fehlersuche Technische Daten

• ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat, das von DivX, Inc. entwickelt wurde. Dies ist ein offiziell DivX-zertifiziertes Gerät, das DivX-Video abspielt. Besuchen Sie www.divx.com, um weitere Informationen und Software- Werkzeuge zu erhalten,mit denen Sie Ihre Dateien in DivX-Videos konvertieren können.
• Über DIVX VIDEO-ON-DEMAND: Dieses DivX-zertifizierte® Gerät muss registriert sein, um Inhalt aus DivX Video-on-Demand (VOD) wiedergeben zu können. Um den Registriercode zu erstellen, müssen Sie den Abschnitt DivX VOD im Einstellungsmenü des Geräts suchen. Gehen Sie mit diesem Code zu vod.divx.com, um den Registriervorgang abzuschließen und mehr über DivX VOD zu erfahren. Über Disks und Datei nn CD GDisc-Typen von Super Audio CDH
• Einfach-Layer-Discs Hierbei handelt es sich um Super Audio CDs, die nur aus einem einfachen HD-Layerz bestehen. HD-Layer
• Dual-Layer-Discs Hierbei handelt es sich um Super Audio CDs, die aus zwei HDLayernz bestehen und dadurch eine verlängerte Wiedergabezeit mit hoher Klangqualität gewährleisten. HD-Layer
• Hybrid-Discs CD-Layer HD-Layer Hierbei handelt es sich um Super Audio CDs, die aus zwei HD-Layern bestehen: einem HD-Layerz und einem CD-Layer. Der Inhalt des CD-Layers kann über einen normalen CD-Player wiedergegeben lassen werden. z : Sämtliche Super Audio CDs verfügen über ein HD (High Density) Layer mit hochgradig verdichteten Super-Audio-CD-Signalen. Dieser Layer kann über einen Stereo-Bereich und/oder einen Multikanal-Bereich verfügen. nn DVD-Audio DVD-Audio-Discs sind in verschiedene größere (Gruppen) und kleiner Abschnitte (Tracks) unterteilt. Diese Abschnitte sind durch als Gruppennummern und Tracknummern bezeichnete Nummern unterteilt. DVD-Audio DVDオーディオ Gruppen1 グループ1

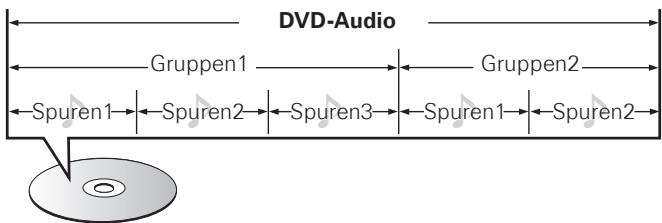

Spuren2 Musik-CDs sind in verschiedene Abschnitte (Titel) unterteilt. Diese Abschnitte sind durch als Titelnummern bezeichnete Nummern unterteilt. Titel1 Titel2 Titel3 Titel4 Titel5 nn Datei MP3/WMA/AAC/LPCM, JPEG und DivX®- Dateien, die auf DVDR/-RW/+R/+RW, CD-R/-RW und SD-Speicherkarte aufgenommen sind, werden in große Segmente (Ordner) und kleine Segmente (Dateien) aufgeteilt. Dateien sind in Ordnern gespeichert, und Ordner können zum Speichern in einer Hierarchie abgelegt werden. Der DBP-A100 kann bis zu 8 Ordner-Hierarchien erkennen.

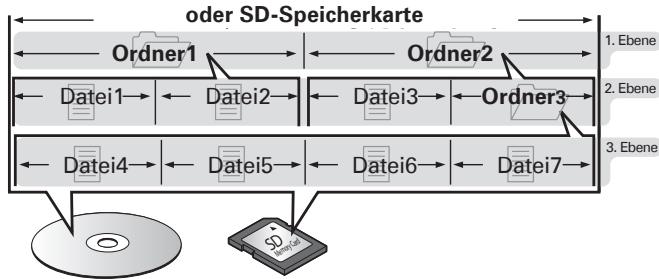

DVD-R/-RW/+R/+RW, CD-R/-RW

oder SD-Speicherkarte

SDMemory Card Brennen Sie MP3/WMA/AAC/JPEG/DivX® -Dateien unter Verwendung eines auf “ISO9660” gestellten Schreibsoftware-Formats auf CDR/-RW-Discs. Bei der Aufnahme mit anderen Formaten werden die Dateien u. U. nicht ordnungsgemäß wiedergegeben. Einzelheiten entnehmen Sie bitte den Anweisungen Ihrer Schreibsoftware. Gruppen2 グループ2

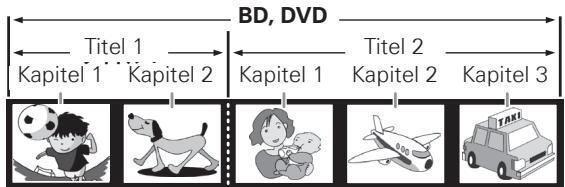

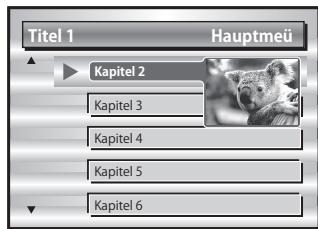

Spuren2 nn BD-Video, DVD-Video BD/DVD-Video-Discs sind in verschiedene größere (Titel) und kleiner Abschnitte (Kapitel) unterteilt. Diese Abschnitte sind durch als Titelnummern und Kapitelnummern bezeichnete Nummern unterteilt. GBeispielH Titel

2010/08/11 22:22:04 DEUTSCH Vorsichtsmaßnahmen beim Gebrauch von Medien

• Legen Sie die Discs mit der beschrifteten Seite nach oben weisend ein.
• Stellen Sie sicher, dass das Disc-Fach beim Einlegen der Disc vollständig geöffnet ist.
• Legen Sie die Disc horizontal ins Fach, ausgerichtet mit der Fachführung.

• Achten Sie darauf, dass keinerlei Fingerabdrücke, Öl oder Verunreinigungen auf die Discs gelangen.
• Achten Sie insbesondere darauf, dass Sie die Discs beim Entnehmen aus ihrer Hülle nicht verkratzen.
• Verbiegen oder erhitzen Sie die Discs nicht.
• Vergrößern Sie nicht das Loch in der Mitte von Discs.
• Beschriften Sie die etikettierte (bedruckte) Seite von Discs nicht mit Kugelschreibern, Bleistiften o. Ä. und kleben Sie keine neuen Etiketten auf die Discs.
• Wenn Discs schnell von einem kalten Ort (beispielsweise von draußen) an einen warmen Ort gebracht werden, kann sich Kondensation auf den Discs bilden; versuchen Sie die Disc vorsichtig mit einem weichen Tuch zu reinigen.
• Entfernen Sie die SD-Speicherkarte nicht, oder schalten Sie das Gerät nicht aus, während der Inhalt der Karte wiedergegeben wird. Dies kann zu Fehlfunktionen oder dem Verlust der Daten auf der Karte führen.
• Versuchen Sie nicht, die Karte zu öffnen oder zu modifizieren.
• SD-Speicherkarte und Dateien können durch Elektrostatik beschädigt werden. Berühren Sie die Anschlussoberfläche weder mit Ihren Fingern noch mit Metall.
• Verwenden Sie keine verformten SD-Speicherkarten.
• Vergewissern Sie sich, dass Sie nach der Benutzung die Disc oder SD-Speicherkarte entfernen und diese in ihren zugehörigen Hüllen aufbewahren, um Staub, Kratzer und Verformung zu vermeiden.
• Lagern Sie Discs nicht an einem der folgenden Orte: 1.Orte, die über einen längeren Zeitraum direktem Sonnenlicht ausgesetzt sind 2.Staubige oder feuchte Orte 3.Orte, die Wärme von Heizgeräten o. ä. ausgesetzt sind.

• Falls sich Fingerabdrücke auf den Discs befinden, wischen Sie sie bitte ab, bevor Sie sie verwenden. Anderenfalls wird die Klangqualität reduziert und der Klang beeinträchtigt.
• Verwenden Sie ein im Handel erhältliches Disc-Reingungsset oder ein weiches Tuch, um die Discs zu reinigen. Falls eine Disc eingelegt wird, die nicht wiedergegeben werden kann, oder falls die Disc verkehrt herum eingelegt wird, wird “NO DISC” auf dem Display des Players angezeigt. HINWEIS

• Stecken Sie die SD-Speicherkarte in Pfeilrichtung in den SD-CARD-Schlitz, mit der Beschriftung nach oben.
• Stecken Sie die Karte gerade in den SD-CARD-Schlitz bis sie einrastet.
• Um die Karte zu entfernen, schieben Sie diese in Einsteckrichtung und lassen los, sie wird dann ausgeworfen. HINWEIS Verwenden Sie keine Schallplatten-Sprays, antistatische Reinigungsmittel oder Benzin, Verdünner oder andere Lösungsmittel. Hinweis zum Urheberrecht
• Nicht autorisiertes Kopieren, Ausstrahlen, öffentliche Vorführung und Ausleihen der Discs ist verboten.
• Dieses Produkt ist mit Technologie zum Urheberrechtsschutz ausgestattet, die durch US-amerikanische Patente sowie andere Gesetze über geistiges Eigentum geschützt ist.
• Dieses Produkt beinhaltet Kopierschutz-Technologie, die durch von Rovi Corporation US-Patente und weitere Rechte zum Schutz geistigen Eigentums geschützt ist. Reverse Engineering und Zerlegen sind verboten.
• Teile dieses Produktes sind urheberrechtlich geschützt und stehen unter der ARIS/SOLANA/4C-Lizenz. Technische Daten Einstecken einer SD-Speicherkarte Wischen Sie die Disc auf keinen Fall mit kreisförmigen Bewegungen ab. Fehlersuche

• Drücken Sie nicht mit der Hand gegen das Disc-Fach, wenn die Stromversorgung ausgeschaltet ist. Andernfalls könnte das DiscFach beschädigt werden. Wischen Sie die betreffende Disc vorsichtig von innen nach außen ab. HDMI-Steuerfunktion Informationen

• Legen Sie immer nur eine Disc ein. Das Einlegen von zwei oder mehr Discs kann zu einer Beschädigung des Gerätes oder zu einem Verkratzen der Discs führen.
• Verwenden Sie keine gesprungenen oder verbogenen Discs oder Discs, die mit Klebeband o. Ä. repariert wurden.
• Verwenden Sie keine Discs mit klebrigen Stellen von Klebeband oder Etiketten oder auf denen sich Spuren eines entfernten Etiketten befinden. Solche Discs könnten sich im Inneren des Players verfangen und den Player beschädigen.
• Verwenden Sie keine Discs mit besonderen Formen, da diese den Player beschädigen könnten. Wiedergabe Reinigung von Discs Einrichtung Der Umgang mit Medien Anschlüsse Einlegen von Discs Erste Schritte Über Medien SMeDmory Card

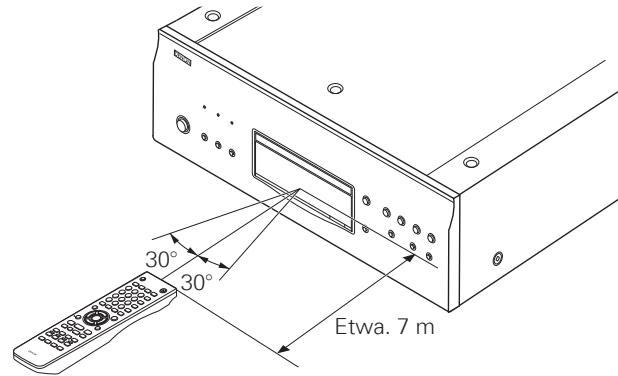

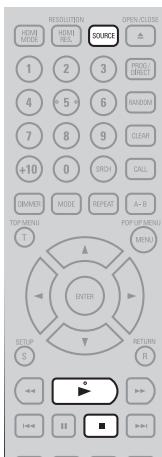

2010/08/11 22:22:04 DEUTSCH Erste Schritte Infos zur Fernbedienung Einlegen der Batterien Anschlüsse q Entfernen Sie die Abdeckung. w Legen Sie drei Batterien der Größe R6/AA in der dargestellten Richtung in das Batteriefach ein. Betriebsbereich der Fernbedienung Zeigen Sie mit der Fernbedienung auf den Fernbedienungssensor des Geräts. Einrichtung Wiedergabe 30° e Setzen Sie die Abdeckung wieder auf. Schaltet um, wenn die Fernbedienung des DBP-A100 einen anderen DENON BD-Player in der Umgebung bedient. Stellen Sie den Code der Fernbedienung gleichzeitig auch an der Haupteinheit ein. Zum Einstellen der Codes siehe GUI-Menü: “Sonstige Einstellungen” – “Fernbed.-Konfig.” – “Fernbedienungs-ID” (vSeite 31). 30° Etwa. 7 m HDMI-Steuerfunktion Informationen HINWEIS Fehlersuche Technische Daten

• Verwenden Sie in dieser Fernbedienung R6/AA Batterien.
• Tauschen Sie die Batterien durch neue aus, falls das Gerät selbst beim Verwenden der Fernbedienung in der unmittelbaren Nähe des Gerätes nicht mehr bedient werden kann. (Die mitgelieferten Batterien haben nicht die Kapazität handelsüblicher Batterien und sind in erster Linie zur Funktionsprüfung vorgesehen.)
• Achten Sie beim Einlegen der Batterien unbedingt auf die richtige Ausrichtung der Polaritäten. Folgen Sie den “q” und “w” Zeichen im Batteriefach.
• Um Beschädigungen oder ein Auslaufen von Batterieflüssigkeit zu vermeiden: Verwenden Sie keine neuen und alten Batterien zusammen. Verwenden Sie keine verschiedenen Batterietypen gleichzeitig. Versuchen Sie nicht, Trockenbatterien zu laden. Schließen Sie Batterien nicht kurz, zerlegen und erhitzen Sie sie nicht und werfen Sie Batterien niemals in offenes Feuer.
• Sollte einmal Batterieflüssigkeit ausgelaufen sein, so wischen Sie das Batteriefach sorgfältig aus und legen Sie neue Batterien ein.
• Entnehmen Sie die Batterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet wird.
• Verbrauchte Batterien sollten entsprechend der örtlichen Bestimmungen bezüglich Batterie-Abfallbeseitigung entsorgt werden. Einstellungen der Fernbedienung (Fernbedienungs-Seite) HINWEIS Das Gerät oder die Bedienung über die Fernbedienung funktionieren möglicherweise nicht richtig, wenn der Fernbedienungssensor direktem Sonnenlicht, starkem künstlichen Licht aus Leuchtstofflampen oder Infrarotlicht ausgesetzt ist. GCode-Einstellung der FernbedienungH

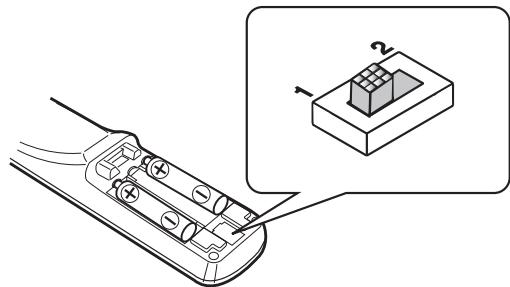

: Stellen Sie den Code der Fernbedienung auf “1”.

: Stellen Sie den Code der Fernbedienung auf “2”.

• Wenn der Signalcode der Fernbedienung nicht mit dem Signalcode der Einheit übereinstimmt, wird der Fernbedienungscode, der an der Einheit eingestellt ist, auf dem Display angezeigt. GBeispielH Wenn die Code-Einstellung an der Einheit “DENON 1” und die Einstellung der Fernbedienung “2” ist, wird auf dem Display “PLAYER 1” angezeigt. HINWEIS
• Stimmen Sie den Signalcode der Fernbedienung mit dem Signalcode der Einheit ab. Wenn der Code der Fernbedienung ein anderer ist, können Sie den DBP-A100 nicht mit der Fernbedienung bedienen.
• Falls Sie den DBP-A100 mit einer Fernbedienung bedienen, die nicht von DENON ist, stellen Sie bitte das GUI-Menü “Sonstige Einstellungen” – “Fernbed.-Konfig.” – “FB-SignalAkzeptanz” (vSeite 31) auf “Nur Original”, selbst wenn Sie den Fernbedienungscode ändern.

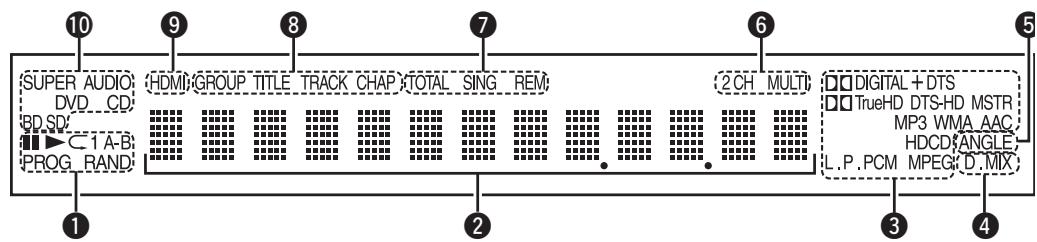

w Informationsdisplay w Netzanzeige················································· (20) e DISC-LAYER-Taste······································· (37) r PURE-DIRECT-Taste···································· (38) t HDMI RESOLUTION-Taste·························· (13) y Fernbedienungssensor·································· (7) u SD-CARD-Fach··············································· (6) i SOURCE-Taste············································· (34) o Pause/Standtaste (3)···························· (41, 43) Q0 Schneller/langsamer Rücklauf (6)·········· (43) Q1 Schneller/langsamer Vorlauf (7)············ (43) Q3 Stopptaste (2)············································· (41) Q4 Wiedergabetaste (1)··································· (37) Q5 Disc-Fach-Öffnen-/Schließen-Taste (5)····· (34) Q6 Disc-Fach························································ (6) Q7 Display···························································· (8) Q8 CLOCK-CONTROL-Anzeige·················· (17, 28) (ON/STANDBY)············································ (20) (8, 9)··················································· (41) Leuchtet beim Abspielen von BD mit DENON LINK 4. Gen. (jitterfrei) Verbindungen. Q9 DENON-LINK-Anzeige································· (50) W0 ADVANCED AL24-Anzeige·························· (50) Wenn sich das Gerät im Standby-Zustand befindet, drücken Sie q, Q4 oder Q5, um das Gerät einzuschalten. Zeigt verschiedene Informationen oder die abgelaufene Wiedergabezeit usw. der Disc an. e Wiedergabeformat-Anzeigen r Heruntermischen-Anzeige Wird bei Wiedergabe von heruntermischfähigen Audiodateien angezeigt. t Winkelinformations-Anzeige Wird angezeigt, wenn eine Szene auf der aktuell abspielenden Disc aus verschiedenen Winkeln aufgenommen wurde. y Audio-Kanal-Anzeigen Zeigt die Anzahl der Audiosignal-Kanäle während der Wiedergabe an. 2CH : 2-Kanal-Wiedergabe MULTI : Multikanal-Wiedergabe Titels / Kapitels / Tracks / Datei REM : Verbleibende Zeit des wiedergegebenen Titels / Kapitels / Tracks / Datei i Gruppen/Titel/Kapitel-Anzeigen o HDMI-Ausgabe-Anzeige Display, wenn HDMI-Video- oder Audio-Signale ausgegeben werden. Erscheint nicht, wenn das HDMI-Kabel nicht korrekt angeschlossen ist oder der HDMIAnschluss nicht überprüft wurde. Q0 Medien-Anzeigen BD : BD DVD : DVD-Video, DVD-R/+R/-RW/+RW DVD AUDIO : DVD-Audio SUPER AUDIO CD : Super Audio CD CD : CD SD : SD-Speicherkarte Technische Daten Q2 Rückwärts/vorwärts überspringen

SING : Abgelaufene Zeit des wiedergegebenen Fehlersuche q Netztaste u Zeitmodus-Anzeigen TOTAL : Gesamtzeit der Super Audio CD und HDMI-Steuerfunktion Informationen i o

1 : Während des Abspielens 3 : Bei Unterbrechung und EinzelschrittWiedergabe PROG : Bei programmierter Wiedergabe RAND : Bei Zufallswiedergabe 1 A-B : Bei wiederholter Wiedergabe

Anschlüsse Lesen Sie hinsichtlich der hier nicht erklärten Tasten die in den Klammern ( ) angegeben Seiten. W0 Q9 Erste Schritte Bezeichnung der Teile und deren Funktionen Zeigt die eingelegten Medien an.

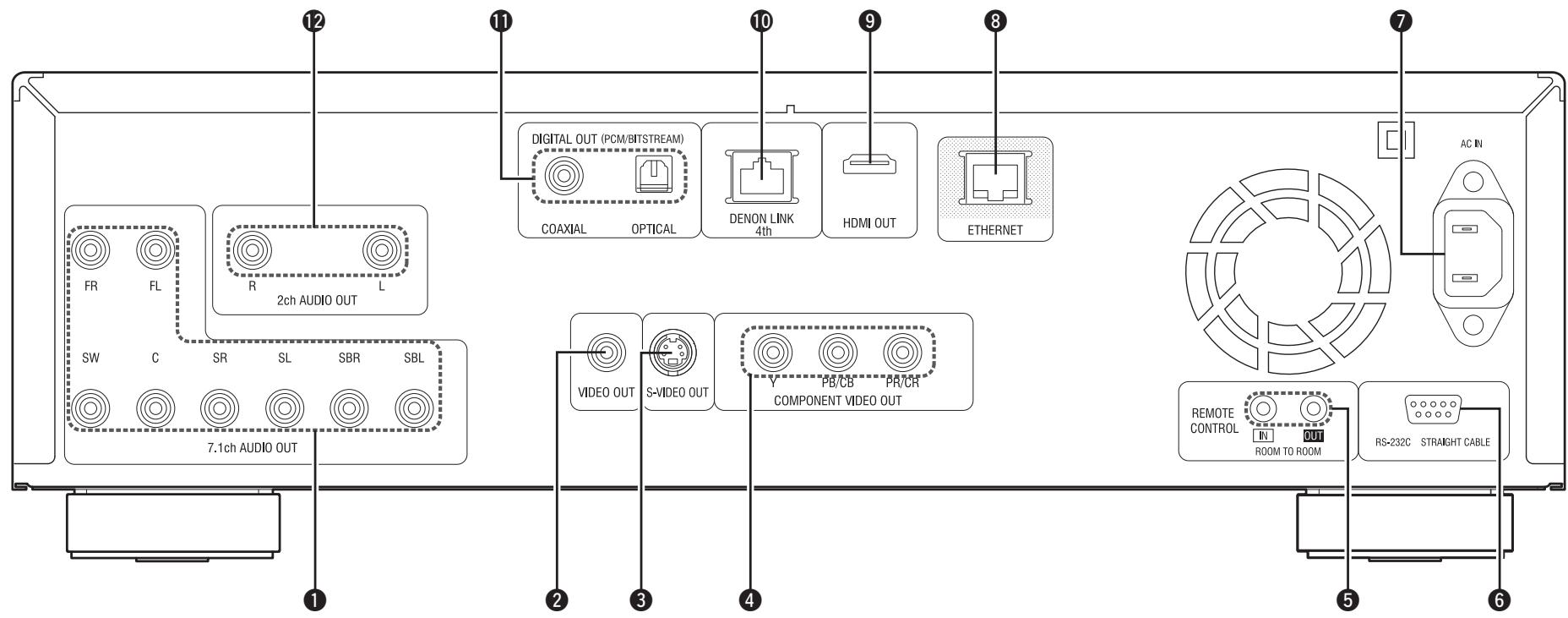

2010/08/11 22:22:05 DEUTSCH Erste Schritte Bezeichnung der teile und deren Funktionen Rückseite Lesen Sie hinsichtlich der hier nicht erklärten Anschlüsse die in den Klammern ( ) angegeben Seiten. Anschlüsse

Einrichtung Wiedergabe HDMI-Steuerfunktion Informationen

• Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite. Elektrostatische Entladung könnte das Gerät beschädigen.
• Stecken Sie nicht Ihren Finger oder Fremdkörper in die Lüfteröffnung. Dies kann zu Verletzungen oder Geräteschäden führen.
• Wenn ein Audio über einen DTS-HD 7.1-Kanal an HDMI oder einen analogen 7.1-Kanal Audio, und an einen analogen 2-Kanal Audio ausgegeben wird, müssen Sie die folgenden Einstellungen vornehmen, sodass das Audio korrekt auf ein analogen 2-Kanal Audio-Ausgabesignal herunter gemischt wird, wie das vom Hersteller der Audioquelle und von DTS, Inc. angeben ist.
• In “HDMI-Einstellungen” stellen Sie “Audio-Einstellungen” auf “2-Kanal”. (vSeite 23).

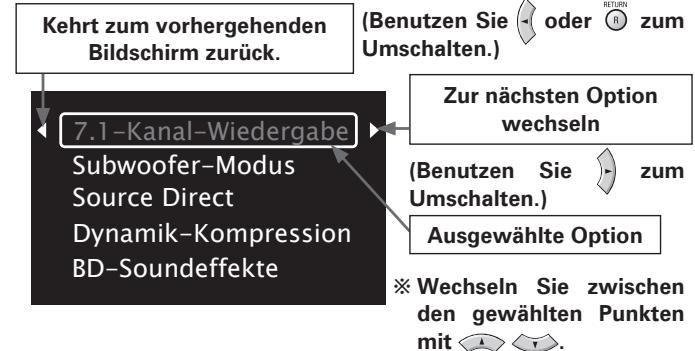

• In “Audio-Einstellungen” stellen Sie “7.1-Kanal-Wiedergabe” auf “2-Kanal” (vSeite 25). Falls “Audio-Einstellungen” im “HDMI-Einstellungen” und “7.1-Kanal-Wiedergabe” im “AudioEinstellungen” nicht auf “2-Kanal” oder “2-Kanal” eingestellt sind, wird analog 2-Kanal Audio über den geräteeigenen Downmix ausgegeben. In diesem Fall kann der Downmix von dem abweichen, den der Hersteller der Quelle und DTS, Inc. vorgesehen hat.

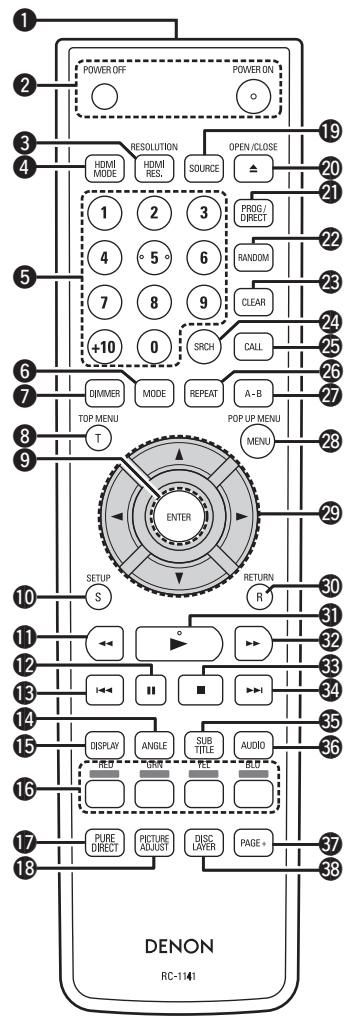

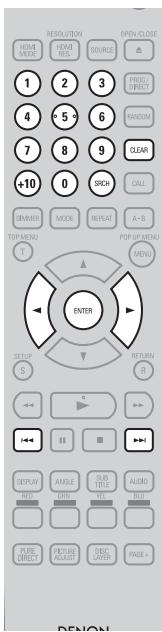

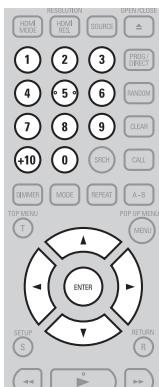

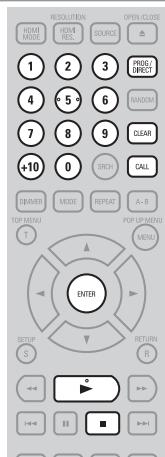

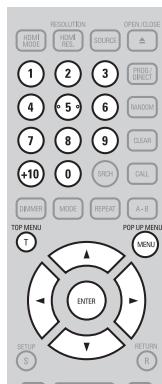

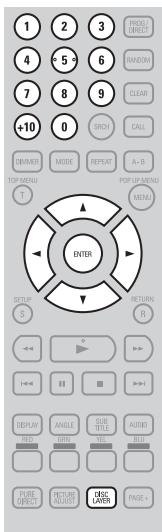

2010/08/11 22:22:05 DEUTSCH Fernbedienung Lesen Sie hinsichtlich der hier nicht erklärten Tasten die in den Klammern ( ) angegeben Seiten.

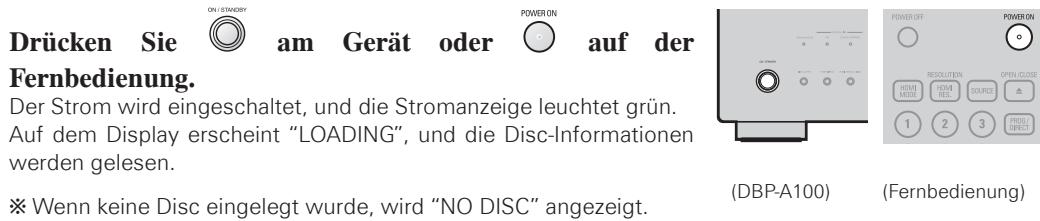

• Wenn sich das Gerät im Standby-Modus befindet, drücken Sie W0 oder E1, um es einzuschalten.

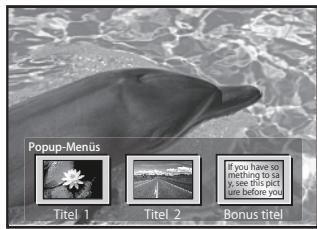

• Sie können Q6 verwenden, wenn Sie den BD-AufklappmenüBildschirm bedienen. HDMI-Steuerfunktion Informationen

Erste Schritte Bezeichnung der teile und deren Funktionen

2010/08/11 22:22:05 DEUTSCH Erste Schritte Anschlüsse Schliessen Sie den DBP-A100 vor dem Gebrauch wie folgt an: Richten Sie die Verbindungen entsprechend der Gerätekomponenten, die Sie anschliessen, ein. Abhängig von der Anschluss-Methode sind evtl. einige DBP-A100-Einstellungen nötig. Überprüfen Sie jede Anschluss-Komponente für weitere Informationen. Anschlüsse vSeite 13 1 Heimkino/Wiedergabe – Wiedergabe auf einem Mehrkanalsystem – über 2 Wiedergabe Direktverbindung mit vSeite 18 Einrichtung einem TV 3 Wiedergabe von 2-Kanalton vSeite 18 DBP-A100 DBP-A100 Wiedergabe Audio + Video DBP-A100

• HDMI-Anschluss (vSeite 13) HDMI-Steuerfunktion Informationen oder Audio
• Analoge Audio-Anschlüsse (vSeite 18) Video Multikanal Audio + Video
• HDMI-Anschluss “Verwendung eines HDMI-Kabels zum Anschluss an einen AV-Verstärker oder Fernseher” (vSeite 13) oder Fehlersuche Multikanal Audio

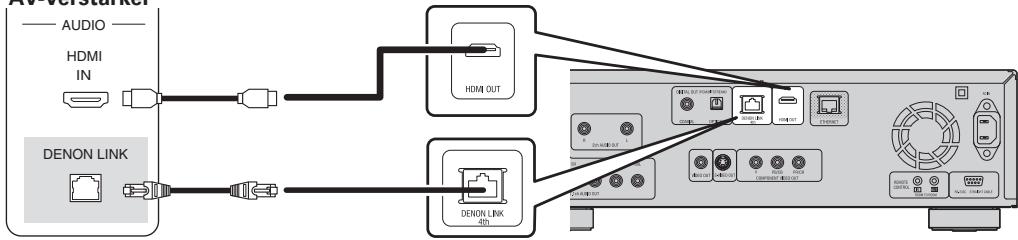

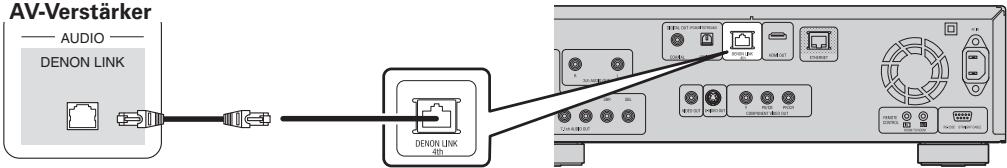

• DENON LINK-Anschluss “Jitterfreie Geräteverbindung” (vSeite 17) “Normale Verbindung herstellen” (vSeite 17)

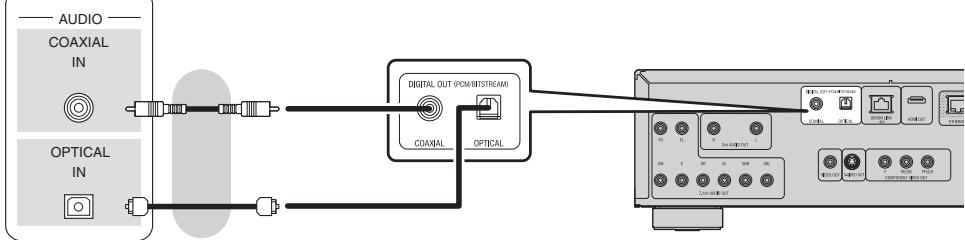

• Digitaler Audioanschluss “Anschluss an einen AV-Verstärker ohne HDMI-Audioeingang” (vSeite 15)

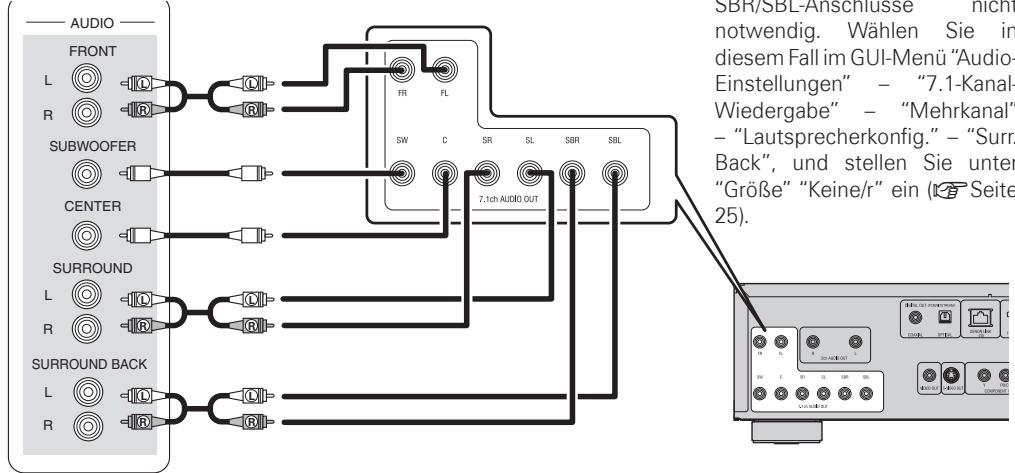

• Analoger 7.1-Kanal-Anschluss “Anschluss an Geräte mit analogen Mehrkanal-Audioeingängen” (vSeite 16)

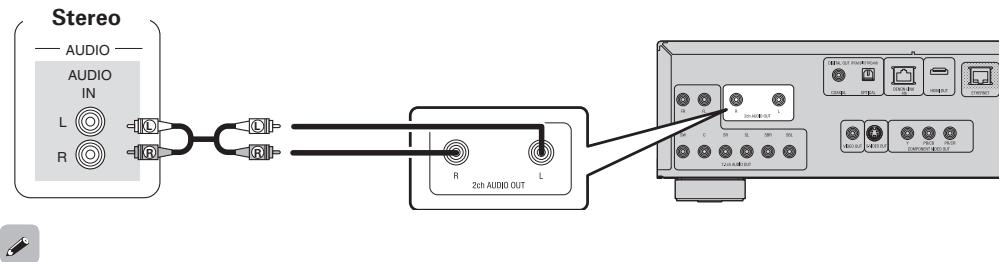

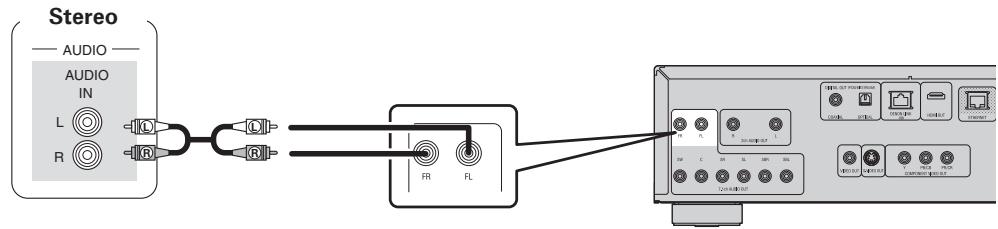

• 2-Kanal-Stereo Cinch-Anschluss (unsymmetrisch) “Anschluss an Geräte mit analogem 2-Kanal-Audioeingang über ein Stereo-Cinchkabel” (vSeite 18)

• Analoge Video-Anschlüsse (vSeite 18) 4 CDs aufnehmen vSeite 19 vSeite 19 Aktualisierung der Softwareversion des DBP-A100 DBP-A100 Technische Daten

• Digital-Ausgang “Anschluss an ein (vSeite 15) der BD5 Verwenden LIVE-Funktion oder digitales Aufzeichnungsgerät” DBP-A100 Video

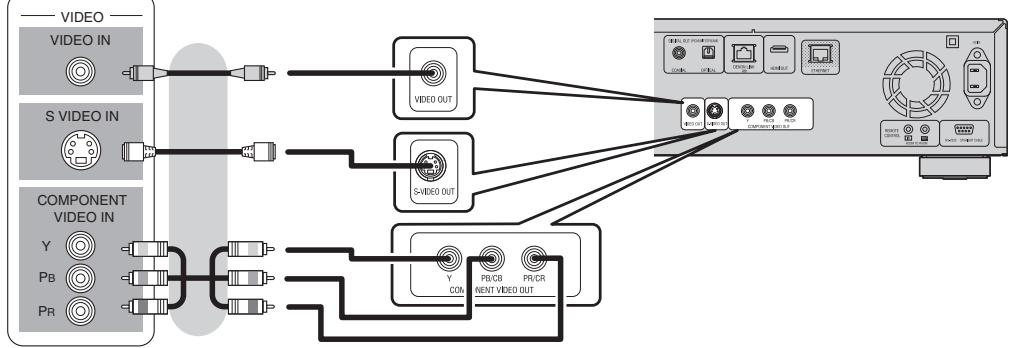

• Analoge Video-Anschlüsse “Anschluss an einen AV-Verstärker ohne HDMI-Videoeingang” (vSeite 17)

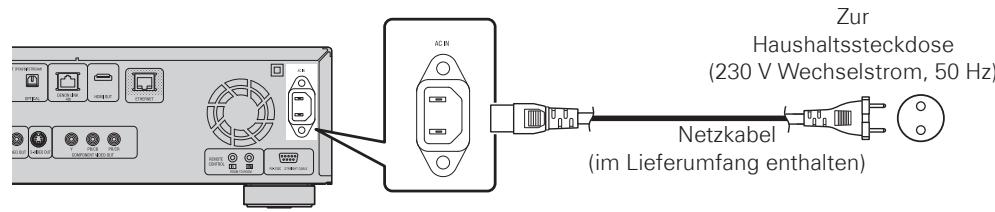

• Anschluss des Netzkabels
• Nach Abschluss der Anschlüsse vSeite 20

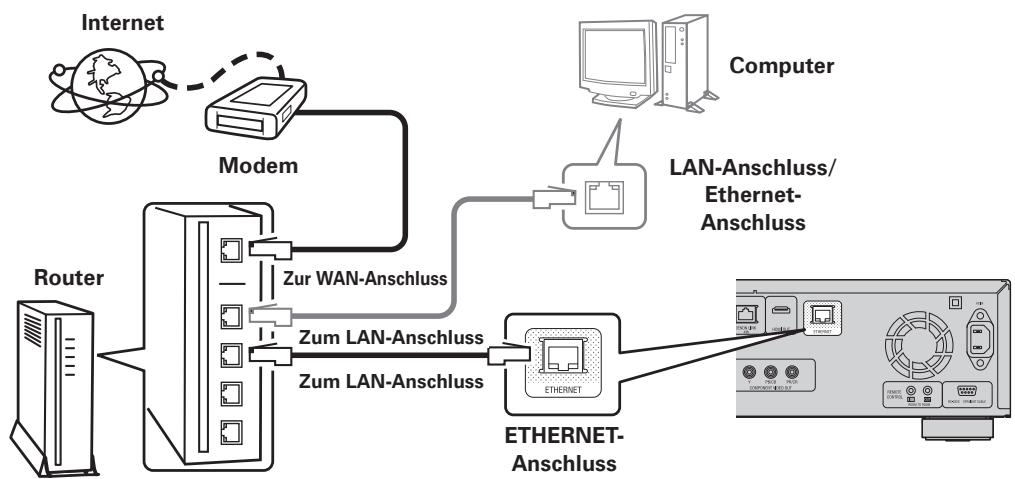

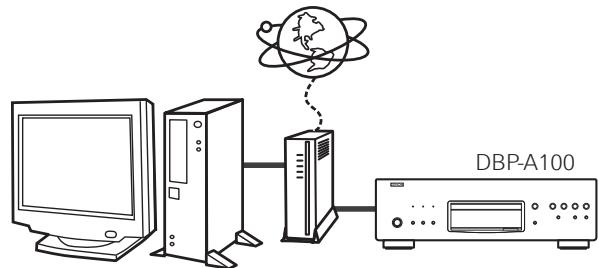

• LAN-Anschlüss “Verbindung mit dem Netzwerk” (vSeite 19)

2010/08/11 22:22:06 DEUTSCH Erste Schritte Vorbereitungen Anschlusskabel Videokabel Audio- und Videokabel HDMI-Anschlüsse (Separat angebotenen) (Y) (Separat angeboten) (PB/CB) Cinchkabel Koaxiale Digitalanschlüsse Koaxiales Digitalkabel (75 Ω/Ohm, Stecker) (Separat angeboten) Optische Digitalanschlüsse

Stereo-Steckerkabel Analoganschlüsse (center, subwoofer ) (Separat angeboten) Steckerkabel (Im Lieferumfang enthalten) Videokabel, 75 Ω/Ohm, Stecker Andere Kabel DENON LINKAnschlüsse (Im Lieferumfang enthalten) DENON LINK-Kabel

• Verwenden Sie nur HDMI (High Definition Multimedia Interface) – Kabel, die das HDMI-Logo tragen (Original HDMI-Produkt). Die Verwendung von Kabeln ohne HDMI-Logo (nicht authentisches HDMI-Produkt) kann zu unregelmäßiger Wiedergabe führen.
• Für die Ausgabe von Deep Colour oder 1080p usw. empfehlen wir Ihnen die Verwendung eines High-Speed-HDMI-Kabels für erweiterte hochqualitative Wiedergabe. Netzwerkanschluss (Separat angeboten) Ethernet-Kabel HDMI-Steuerfunktion Informationen (1 enthalten) S-Video-Kabel Video-Anschlüsse Optisches Kabel (Separat angeboten) Analoganschlüsse (Stereo, Surround) S-VideoAnschlüsse Wiedergabe (Separat angeboten) (PR/CR) Komponenten-Videokabel (75 Ω/Ohm) Einrichtung 19-poliges HDMI-Kabel KomponentenVideoanschlüsse

• Stecken Sie das Netzkabel erst dann an, wenn alle Geräte angeschlossen wurden.
• Lesen Sie sich vor der Verkabelung auch die Bedienungsanleitungen der anzuschließenden Komponenten durch.
• Überprüfen Sie zuerst die Anschlüsse, verbinden Sie dann die Einund Ausgänge korrekt.
• Bündeln Sie Netzkabel und Anschlusskabel nicht zusammen. Anderenfalls kann es zu Brumm- oder anderen Störgeräuschen kommen. Anschlüsse HINWEIS Wählen Sie die Kabel entsprechend der anzuschließenden Geräte aus. Fehlersuche Technische Daten

2010/08/11 22:22:06 DEUTSCH Erste Schritte

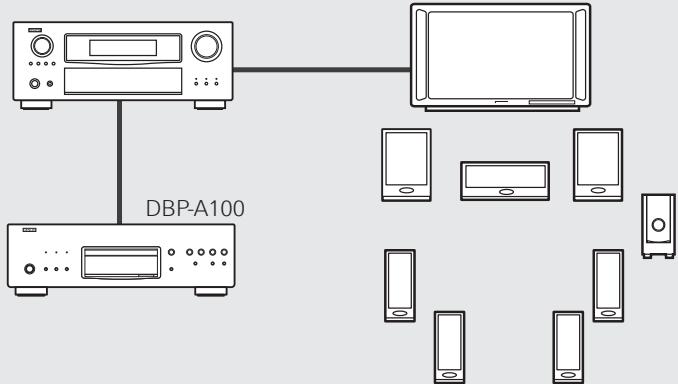

1. Heimkino/Wiedergabe – Wiedergabe auf einem Mehrkanalsystem –

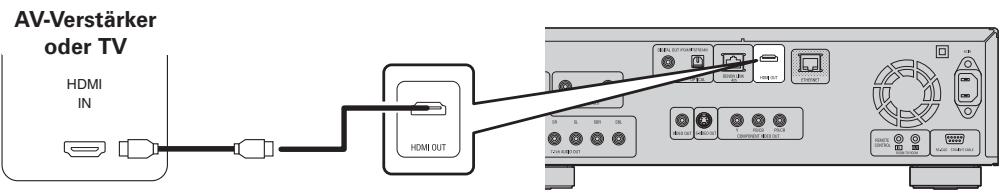

Anschlüsse Verwendung eines HDMI-Kabels zum Anschluss an einen AVVerstärker oder Fernseher Einrichtung

• Drücken Sie bei Anschluss eines HDMI-Kabels die Taste und schalten Sie auf “HDMI On”.
• Der DBP-A100 erkennt das Audio-/Videosignal automatisch, das vom angeschlossenen HDMIGerät unterstützt wird, und gibt das Signal entsprechend aus. Hinweise zum Ändern der Einstellungen finden Sie im GUI-Menü unter “HDMI-Einstellungen” (vSeite 23, 24). HINWEIS Wiedergabe HDMI-Steuerfunktion Informationen

• Wenn mit der Taste auf “HDMI On” geschaltet wurde, werden über die KomponentenVideoausgänge keine Bildsignale ausgegeben.
• Um die Video- oder Audioausgabe über den HDMI-Anschluss abzuschalten, stellen Sie die Option “Videoausgabe” unter “Pure Direct-Einst.” (dient zur analogen Tonausgabe in hoher Qualität) auf “Aus”. Um die HDMI-Ausgabe zu aktivieren, wählen Sie für den Pure Direct-Modus eine der folgenden Optionen:
• Pure Direct-Modus “Aus” oder “User Preset 1” bzw. “User Preset 2” (b) (“Audiowiedergabe in hoher Qualität (Pure Direct-Funktion)” vSeite 38) bbStellen Sie vorher noch “Pure Direct-Einst.” – “User Preset 1” oder “User Preset 2” – “Videoausgabe” im GUI-Menü auf “Ein.” (vSeite 28). Wenn “HDMI On” Audio-/Videosginale werden dann nur über den HDMI-Anschluss ausgegeben. Wenn die HDMI-Videoauflösung auf “Auto” eingestellt ist (vgl. Erläuterungen unter “Hinweise zu HDMI-Auflösung” (v Seite 13)), stellt der DBP-A100 auf die höchste Videoauflösung um, die vom angeschlossenen Gerät unterstützt wird. Fehlersuche AV-Verstärker oder TV HDMI

nn Verbindung mit einem Gerät per DVI-D-Anschluss Bei Anschluss eines HDMI/DVI-D-Adapters (separat erhältlich) werden die HDMI-Videosignale in DVID-Signale umgewandelt. Auf diese Weise kann ein Gerät mit DVI-D-Ausgang angeschlossen werden. HINWEIS

• In diesem Fall wird das Audiosignal nicht ausgegeben. Stellen Sie die entsprechenden Audioverbindungen für Ihre Geräte her. (vSeite 14 ~ 20).
• Das Videosignal wird im RGB-Format ausgegeben.
• Die Ausgabe an ein DVI-D-Gerät ohne HDCP-Unterstützung (High-Bandwidth Digital Content Copyright Protection System) ist nicht möglich.
• Je nach Gerätekombination wird das Videosignal unter Umständen nicht ausgegeben. Für HDMI-Verbindungen erforderliche Einstellungen HDMI-Videoausgabe einstellen nn Einstellungen für HDMI-Signalausgabe und HDMI-Steuerfunktionen festlegen “HDMI-Einstellungen” (vSeite 23, 24) nn Signaleinstellungen für die Videoausgabe an ein angeschlossenes Fernsehgerät festlegen “Video-Einstellungen” (vSeite 24) nn Einstellungen für HDMI-Videoauflösung

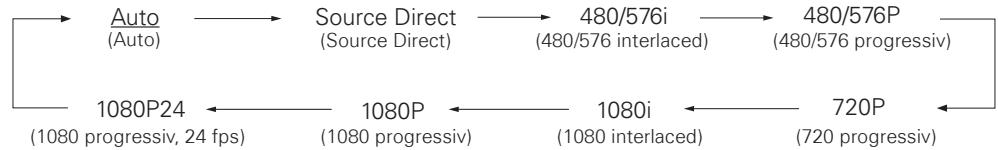

• Mit kann die HDMI-Auflösung geändert werden. Die Ausgabemodi können Sie wie folgt umschalten. Standardeinstellungen sind unterstrichen. Auto (Auto) 1080P24 (1080 progressiv, 24 fps) Technische Daten HINWEIS
• Bei Ausgabe der A/V-Signale über den HDMI-Anschluss werden über die Komponenten-Anschlüsse keine Vidoesignale ausgegeben.
• Bei Ausgabe von Signalen mit 24 Frames pro Sekunde (z. B. bei 1080P24) über den HDMI-Anschluss werden an den Video- bzw. S-Video-Ausgängen keine Videosignale übertragen. Wenn “HDMI Off” Source Direct (Source Direct) 1080P (1080 progressiv) 480/576i (480/576 interlaced) 1080i (1080 interlaced) 480/576P (480/576 progressiv) 720P (720 progressiv)

• Wenn für die HDMI-Auflösung nicht die Option “Auto” eingestellt ist, muss eine zum Fernsehgerät passende Auflösung eingestellt werden. Wenn die Auflösung des Fernsehgeräts nicht mit der Auflösung am Ausgang des DBP-A100 übereinstimmt, wird das Videobild verzerrt dargestellt.
• Die Audio- und Videoausgabe wird bei einer Abschaltung des angeschlossenen Geräts während der Wiedergabe oder beim Umschalten des Eingangs kurzzeitig unterbrochen.
• Wenn Sie die HDMI-Videoauflösung am DBP-A100 ändern, kann es wenige Sekunden oder auch bis zu 10 Sekunden dauern, bis die Kontrolle der Geräteverbindung zwischen dem DBP-A100 und dem angeschlossenen Gerät abgeschlossen ist. Während dieser Zeit wird die Audio-/Videoausgabe eingestellt.
• Bei der Ausgabe im Deep-Colour-Format oder mit 1080p o. ä. ist für eine möglichst hochwertige Wiedergabe ein High-Speed-HDMI-Kabel zu empfehlen. Audio/Video wird über den HDMI-Anschluss nicht ausgegeben. Um Videosignale mit 24 Frames pro Sekunde über den HDMI Anschluss auszugeben, stellen Sie die Option “ HDMI-Einstellungen” – “I/P Direct” (v Seite 23) im GUI Menü auf “An” und drücken Sie anschließend auf “1080P24” oder auf “Source Direct”. Siehe auf der Rückseite

2010/08/11 22:22:06 DEUTSCH nn Ausgabe des Tons über den HDMI-Ausgang HINWEIS Sie können das Audioformat und die Anzahl der wiedergegebenen Kanäle auf die technischen Erfordernisse des Geräts abstimmen, das die HDMI-Ausgangssignale des DBP-A100 entgegennimmt. Prüfen Sie zum Einstellen die technischen Voraussetzungen des anzuschließenden Audiogeräts sowie das Audioformat bzw. die Anzahl der Kanäle, die in den Mediendaten und den Wiedergabedateien gespeichert sind. Audioformat Autom. HDMI-Audioausgabe einstellen Gerät mit folgenden eingebauten Decodern

• · DTS Autom. Der DBP-A100 gibt ein digitales Bitstream-Signal aus, das vom angeschlossenen Gerät decodiert wird. bbIn diesem Fall können Sie am DBP-A100 für die HDMITonausgabe keine Lautsprechereinstellungen vornehmen. Nehmen Sie die gewünschten Einstellungen am angeschlossenen Gerät vor. bbDrücken Sie zur Tonausgabe in Dolby TrueHD oder DTS-HD die Taste und setzen Sie “BD-Audiomodus” auf “HDAudio” (vSeite 32). LPCM (mit BM.) Gerät mit Mehrkanal-HDMIAudio kompatibel, und· LPCM es können Lautsprechere(ohne BM.) instellungen pro Kanal vorgenommen werden Der DBP-A100 gibt den Mehrkanalton im linearen PCM-Format aus. Nehmen Sie die Lautsprechereinstellungen am angeschlossenen Gerät vor. bb BM : Bass Management (d. h. Mehrkanal-Lautsprechereinstellung) Gerät mit 2-Kanalton per HDMI-Audioeingang kompatibel 2-Kanal Der DBP-A100 mischt das Tonsignal auf 2 Kanäle herunter und gibt es im linearen PCM-Format aus. Nehmen Sie die Lautsprechereinstellungen am angeschlossenen Gerät vor. Ton aus Über den HDMI-Anschluss gibt der DBP-A100 kein Audiosignal aus. Nur das Videosignal wird über den HDMI-Anschluss ausgegeben. bbStellen Sie die Audiogeräteverbindung her. Gerät nicht kompatibel mit HDMI AudiosignalAusgang DVD video DVD audio Dolby TrueHD Dolby Digital Plusz1 Dolby TrueHDz1 DTS DTSz1 DTS-HD DTS-HDz1 LPCM Multi LPCM Dolby Digital Dolby Digital LPCM Multi LPCM Dolby Digital Dolby Digital DTS DTS LPCM, MPEG 2-Kanal-LPCM LPCM, PPCM Multi-Bereich Super Audio CDz2 Stereo-Bereich CD-Lage DivX® Dolby Digital MP3, MP2

CD, MP3, WMA, AAC, LPCM

DTS-CD Multi LPCM 2-Kanal Downmix LPCM Multi LPCM 2-Kanal Downmix LPCM 2-Kanal Downmix LPCM Multi LPCM 2-Kanal-LPCM Dolby Digital Multi LPCM 2-Kanal Downmix LPCM Multi LPCM 2-Kanal Downmix LPCM 2-Kanal-LPCM DTS z1 : Multi-LPCM-Signale werden im Mehrkanalformat ausgegeben, wenn “BD-Audiomodus” auf “MixAudio” eingestellt wird (vSeite 32). Multi-LPCM-Signale werden bei der Ausgabe von HDMISignalen mit Auflösungen von 480i/576i oder 480p/576p ausgegeben. z2 : Super Audio CDs werden mit 44.1 kHz 16-bit wiedergegeben. Technische Daten Ausgabe von Mehrkanalton im linearen PCM-Format mit Lautsprechereinstellungen, die vom DBP-A100 vorgegeben werden. bbZum Einstellen der Lautsprecher wählen Sie im GUIMenü “Audio-Einstellungen” – “7.1-Kanal-Wiedergabe” – “Mehrkanal” – “Lautsprecherkonfig.” (vSeite 25). bb BM : Bass Management (d. h. Mehrkanal-Lautsprechereinstellung) AVCHD Dolby Digital Plus Fehlersuche Gerät mit Mehrkanal-HDMIAudio kompatibel, jedoch können pro Kanal keine Lautsprechereinstellungen vorgenommen werden Einstellung Hinweise zu Ausgangssignalen und Lautsprechereinstellungen Dolby Digitalz1 HDMI-Steuerfunktion Informationen Anzuschließendes Gerät

• Wenn Sie die Taste drücken und im GUI-Menü “HDMI-Einstellungen” – “Audio-Einstellungen” auf “Autom.” setzen (vSeite 23), richtet sich die Audioausgabe nach dem angeschlossenen Gerät.
• Wenn Sie eine getrennte HDMI-Audioausgabe wünschen, ändern Sie die Einstellung gemäß folgender Tabelle.
• Nehmen Sie auch die Bedienungsanleitung des angeschlossenen Geräts zur Hand, um herauszufinden, welche Einstellungen für das HDMI-Audiosignal am Eingang des angeschlossenen Geräts mit dem jeweiligen Gerät kompatibel sind. LPCM (mit BM.) / (ohne BM.) Einrichtung Medien/Dateien Einstellungen unter “HDMI-Einstellungen” – “AudioEinstellungen” (vSeite 23) im GUI-Menü Anschlüsse

• Wenn die HDMI-Video-Auflösung auf “1080P24” gesetzt ist, werden HDMI-Videosignale vom DBP-A100 mit einer Auflösung von 1080P und einer Bildfrequenz von 24 Einzelbildern pro Sekunde ausgegeben, ungeachtet der Videosignale auf der abgespielten Disc. Deshalb kann die Bildbewegung beim Abspielen von Discs mit Videosignalen, die mit einer anderen Bildfrequenz als 24 Bilder pro Sekunde aufgenommen wurden, unnatürlich erscheinen. Stellen Sie in diesem Fall die HDMI-Video-Auflösung auf eine andere als “1080P24” ein.
• Wenn die Option “I/P Direct” (v Seite 23) auf “An” gestellt ist und ein Medium mit einer Framerate von 24 Frames pro Sekunde wiedergegeben wird, werden keine Videosignale über die Video- oder S-VideoAnschlüsse ausgegeben.
• Wenn “I/P Direct” (v Seite 23) auf “Aus” eingestellt ist, wird die Option “1080P24” nicht angezeigt. Erste Schritte

1. Heimkino/Wiedergabe – Wiedergabe auf einem Mehrkanalsystem –

Selbst wenn “HDMI-Einstellungen” – “Audio-Einstellungen” im GUI-Menü auf “Autom.” (vSeite 23) gestellt ist, werden multilineare PCM-Signale oder heruntergemischte lineare 2-Kanal PCM-Signale ausgegeben, wenn ein Gerät angeschlossen ist, das keine Bitstreams unterstützt.

2010/08/11 22:22:07 DEUTSCH Erste Schritte

1. Heimkino/Wiedergabe – Wiedergabe auf einem Mehrkanalsystem –

Copyright-Schutz Anschlüsse Um die Wiedergabe digitaler Video- und Audioinhalte wie etwa BD-Video oder DVD-Video über einen HDMI-Anschluss zu ermöglichen, muss der Copyright-Schutz HDCP (High-bandwidth Digital Content Protection System) sowohl vom Abspielgerät als auch vom Fernsehgerät oder AV-Verstärker unterstützt werden. Bei HDCP handelt es sich um ein Kopierschutzverfahren, das mit einer Datenverschlüsselung und Authentifizierung des angeschlossenen AV-Geräts arbeitet. Der DBP-A100 unterstützt HDCP. Anschluss an einen AV-Verstärker ohne HDMI-Audioeingang Wenn Audiodaten im Dolby Digital Plus/Dolby TrueHD/DTS-HD Format von einer BD-Disc wiedergegeben werden, gibt der DBP-A100 den Ton im Dolby Digital- oder DTS-Bitstreamformat über seinen digitalen Audioausgang aus. AV-Verstärker AUDIO Einrichtung COAXIAL

HINWEIS Wiedergabe HDMI-Steuerfunktion Informationen

• Wenn ein Gerät ohne HDCP-Unterstützung angeschlossen ist, werden Video und Audio nicht korrekt ausgegeben. Weitere Informationen finden Sie auch in den Bedienungsanleitungen zu Ihrem Fernsehgerät bzw. AV-Verstärker.
• Das Audiosignal am HDMI-Ausgang (Sampling-Frequenz, Anzahl der Kanäle etc.) wird unter Umständen durch die HDMI-Audioausstattung des angeschlossenen Geräts im Hinblick auf die zulässigen Eingangsformate eingeschränkt. Wenn das angeschlossene Gerät z. B. im HDMI-Modus 5.1-Kanal-fähig ist, gibt der DBP-A100 den Ton nur im 5.1-Kanalmodus aus, auch wenn die Wiedergabe auf 7.1. Kanäle eingestellt ist. In diesem Fall erfolgt die analoge Tonausgabe ebenfalls im 5.1-Kanalmodus.
• Abhängig vom angeschlossenen HDMI-kompatiblen Monitor (Projektor usw.) ist ein Eingang von Audiosignalen unter Umständen nicht möglich. Falls solch ein Gerät am DBP-A100 angeschlossen ist, erfolgt über den HDMI-Anschluss keine Tonausgabe. OPTICAL

• Über diesen Anschluss werden keine Audiosignale im Dolby TrueHD/Dolby Digital Plus/DTS-HD-Format ausgegeben. Zur Ausgabe von Audiosignalen im Dolby TrueHD/Dolby Digital Plus/DTS-HDFormat muss eine HDMI-Kabelverbindung hergestellt werden (vSeite 13, “Verwendung eines HDMI-Kabels zum Anschluss an einen AV-Verstärker oder Fernseher”). Auf die Form des
• Das DSD-Signal von Super Audio CDs kann nicht ausgegeben werden.· Steckers achten Die Wiedergabe von CDs erfolgt im linearen PCM-Format mit 44,1 kHz/16-bit.
• Lassen Sie keine DTS-Audiosignale an einen AV-Verstärker ohne DTS-Unterstützung ausgeben. Die Wiedergabe einer BD, DVD oder CD mit aufgezeichnetem Material im DTS-Format kann Störgeräusche hervorrufen und sogar die Lautsprecher beschädigen.
• Bei Anschluss eines optischen Verbindungskabels (separat erhältlich) ist auf den korrekten Anschluss des Profilsteckers zu achten, der bis zum Anschlag fest in die Buchse eingeführt werden muss. Fehlersuche Technische Daten

2-Kanal Downmix LPCM keine Audio-Ausgabe CD-Lage 2-Kanal-LPCM Dolby Digital Dolby Digital Fehlersuche DivX® 2-Kanal Downmix LPCMz1 Dolby Digital LPCM, MPEG DVD audio CENTER DTSz1 HDMI-Steuerfunktion Informationen DTS-HD Bei einer 5.1-Kanalverbindung ist ein Geräteanschluss an die SBR/SBL-Anschlüsse nicht notwendig. Wählen Sie in diesem Fall im GUI-Menü “AudioEinstellungen” – “7.1-KanalWiedergabe” – “Mehrkanal” – “Lautsprecherkonfig.” – “Surr. Back”, und stellen Sie unter “Größe” “Keine/r” ein (vSeite 25). 2-Kanal Downmix LPCM MP3, MP2

2-Kanal-LPCM DTS Technische Daten

DTS-CD Wiedergabe Dolby Digital Ausgabe des Mehrkanaltons, der vom DBP-A100 decodiert wird. Wenn Ihre Audioanlage analoge Eingänge für Mehrkanalton besitzt, schließen Sie das Gerät mit den entsprechenden Audiokabeln an (separat erhältlich). Einrichtung Medien/Dateien Einstellungen unter “Audio-Einstellungen" – “Digitalausgang" (vSeite 27) im GUI-Menü Anschluss an Geräte mit analogen Mehrkanal-Audioeingängen Anschlüsse Das auf verschiedenen Tonträgern aufgezeichnete digitale Audioformat kann vom DBP-A100 ausgewertet und ausgegeben werden. Bei der Auswertung des digitalen Audiosignals sind die technischen Gegebenheiten des Geräts zu beachten, das die Ausgangssignale des DBP-A100 entgegennimmt. Erste Schritte

1. Heimkino/Wiedergabe – Wiedergabe auf einem Mehrkanalsystem –

2-Kanal Downmix LPCM (DTSz2) z1 : Bitstream-Signale werden entsprechend der BD-Umcodierungseinstellung ausgegeben, wenn “BDAudiomodus” auf “Mix-Audio” eingestellt ist (vSeite 32). z2 : Wenn “HDMI-Einstellungen” – “Audio-Einstellungen” im GUI-Menü auf “Autom.” eingestellt ist und der Ton über HDMI als Bitstream übertragen wird, steht das digitale DTS-Bitstreamsignal auch am digitalen Audioausgang (optisch/koaxial) an. Bei Inhalten mit Copyright-Schutz wird das Audiosignal auf 48 kHz 16 bit heruntergerechnet und anschließend ausgegeben.

2010/08/11 22:22:07 DEUTSCH Anschlüsse Wenn Sie den DBP-A100 mit einem DENON-LINK-Kabel und einem HDMI-Kabel an einen AV-Verstärker anschließen, der mit DENON LINK 4th kompatibel ist, nutzt die Elektronik des DBP-A100 bei der BD-Wiedergabe das Mastertaktsignal des AV-Verstärkers. (Die Clock Control-Anzeige am DBP-A100 leuchtet auf.) Dadurch wird das Audiosignal in hochwertiger Digitalqualität bei minimalem Jitter übertragen. AV-Verstärker Einrichtung Erste Schritte

1. Heimkino/Wiedergabe – Wiedergabe auf einem Mehrkanalsystem –

DENON LINK-Verbindung q Jitterfreie Geräteverbindung

AUDIO DENON LINK Verbindung w Normale Verbindung herstellen

• Bei Anschluss an einen DENON-LINK-kompatiblen AV-Verstärker können die Mehrkanal-Signale von DVD-Audio-Discs, Super Audio CDs o. ä. als solche in das Digitalformat umgewandelt werden.
• Für die DENON-LINK-Verbindung muss die Version des AV-Verstärkers mit der Version des DBPA100 übereinstimmen. Prüfen Sie die Version des AV-Verstärkers und wählen Sie im GUI-Menü anschließend “DENON-LINK-Einst.” – “DENON-LINK-Modus” (vSeite 28). Der Ton kann nicht korrekt ausgegeben werden, wenn die Versionen des DBP-A100 und des AVVerstärkers nicht übereinstimmen. AV-Verstärker AUDIO Wiedergabe HDMI

DENON LINK DENON LINK HINWEIS HDMI-Steuerfunktion Informationen Die BD-Audioübertragung wird von DENON LINK nicht unterstützt. HINWEIS

• Wenn die Funktion von DENON LINK 4th verwendet wird, drücken Sie den Knopf und wechseln auf “HDMI On”.
• Ausgenommen bei der BD-Wiedergabe ist die Jitterfrei-Funktion wirkungslos. In diesem Fall wird das Videosignal über den Anschluss HDMI OUT und das Audiosignal über den Anschluss DENON LINK ausgegeben.

• DENON LINK unterstützt die digitale Übertragung mit bis zu 24 bit/2 Kanäle bei 192/176,4 kHz sowie bis 24 bit/6 Kanäle bei 96 kHz oder weniger.
• Wenn Sie die DENON-LINK-Verbindung hergestellt haben, werden die Lautsprechereinstellungen des DBP-A100 ungültig. (Nehmen Sie die Lautsprechereinstellungen am angeschlossenen AV-Verstärker vor.)
• Über die Verbindung DENON LINK 2nd kann der Mehrkanal-/Stereoton von Super Audio CDs nicht übertragen werden. Fehlersuche Anschluss an einen AV-Verstärker ohne HDMI-Videoeingang
• Prüfen Sie die Videoanschlüsse und stellen Sie zu einem davon den Anschluss her.
• Bei Anschluss über die Komponenten-Videoausgänge drücken Sie auf und stellen Sie die Option auf “HDMI Off”. Technische Daten AV-Verstärker VIDEO VIDEO IN

(mitgeliefert) (Separat erhältlich) (Separat erhältlich) Bei Anschluss über die analogen 2-Kanal-Audioanschlüsse Wiedergabe (Separat erhältlich)

3. Wiedergabe von 2-Kanalton

Anschluss an Geräte mit analogem 2-Kanal-Audioeingang über ein Stereo-Cinchkabel

Ausgabe digitaler Videosignale und digitaler Audiosignale. Erläuterungen zu den Einstellungen für die HDMI-Video- und Audioausgabe finden Sie unter “Für HDMIVerbindungen erforderliche Einstellungen” (vSeite 13). Anschlüsse Prüfen Sie die Audio- und Videoanschlüsse des Fernsehers und stellen Sie mit einem davon den Anschluss her. Audioanschlüsse Videoanschluss S-VideoKomponentenHDMIEingang Videoeingang Eingang nn Verbindung mit dem HDMI-Eingang Stereo

Bei Anschluss über die analogen 7.1-Kanal-Audioanschlüsse HINWEIS HINWEIS Stereo AUDIO AUDIO

• Der Komponenten-Videoausgang des DBP-A100 unterstützt die Ausgabeformate 480i/576i/480p/576p/720p/1080i. Mit folgenden Optionen im GUI-Menü können Sie die Videoausgabe an die entsprechende Auflösung des angeschlossenen Fernsehgeräts anpassen: “Video-Einstellungen” – “Component-Auflösung” (vSeite 24). Wenn die Auflösung des Fernsehgeräts nicht mit der Auflösung am Ausgang des DBP-A100 übereinstimmt, wird das Videobild verzerrt dargestellt. Mit Urheberschutz versehene DVDs werden mit 480i/576i oder 480p/576p ausgegeben. Fehlersuche nn Verbindung mit dem Komponenten-Eingang des Fernsehgeräts Wählen Sie im GUI-Menü “Audio-Einstellungen” – “7.1-Kanal-Wiedergabe” und stellen Sie die Option “2-Kanal” ein (vSeite 25). HDMI-Steuerfunktion Informationen

Analoge Signale, die per Software im Mehrkanalmodus aufgenommen wurden, werden auf 2 Kanäle heruntergemischt und anschließend ausgegeben. Verbinden Sie den Videoausgang des DBP-A100 nicht mit einem Videorecorder (VCR). Bei manchen Medien wird ein Kopiersperrsignal übertragen, das Störungen bei der Bildwiedergabe verursachen kann. Wenn NTSC-Discs abgespielt werden, wechselt die Videoausgabe des DBP-A100 zum NTSC-Signalformat. Wenn PAL-Discs abgespielt werden, wechselt die Videoausgabe des DBP-A100 zum PAL-Signalformat. Erste Schritte

2. Wiedergabe über Direktverbindung mit einem TV

Analoge Signale, die per Software im Mehrkanalmodus aufgenommen wurden, werden auf 2 Kanäle heruntergemischt und anschließend ausgegeben. Wenn mit der Taste auf “HDMI On” geschaltet wurde, werden über die Komponenten-Videoausgänge keine Bildsignale ausgegeben. Stellen Sie bei Benutzung der Komponenten-Videoanschlüsse HDMIModus auf “HDMI Off”.

2010/08/11 22:22:08 DEUTSCH Erste Schritte

Anschluss an ein digitales Aufzeichnungsgerät Anschlüsse MD-Recorder

5. Verwenden der BD-LIVE-Funktion oder

Aktualisierung der Softwareversion des DBP-A100 Verbindung mit dem Netzwerk

• Sie können eine Disc mit BD-LIVE-Funktionalitat verwenden, indem Sie dieses Gerät an das Internet anschliesen (vSeite 36).
• Sie können die neueste Firmware-Version über das Internet abrufen und installieren. Weitere Informationen erhalten Sie im GUI-Menü unter “Sonstige Einstellungen” – “FirmwareUpdate” (vSeite 31).

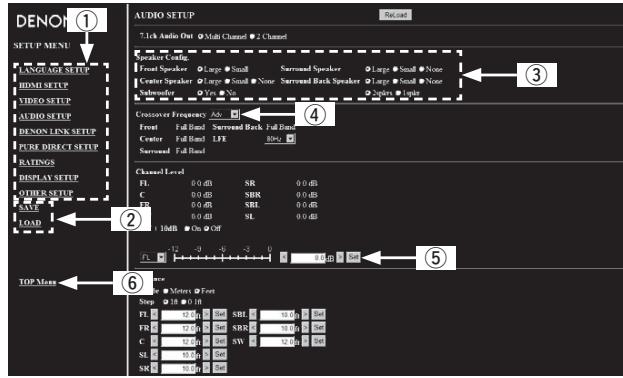

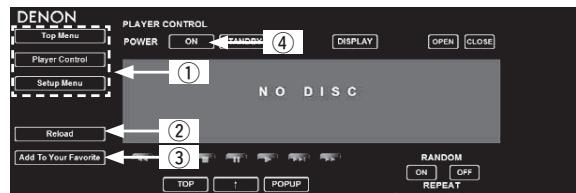

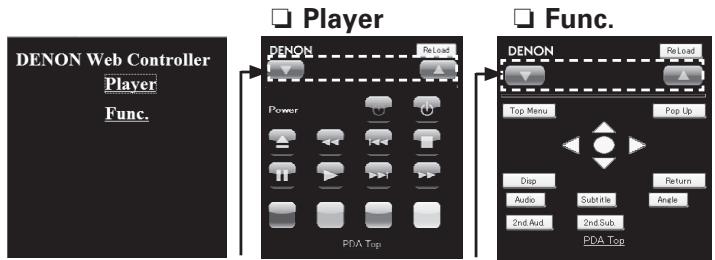

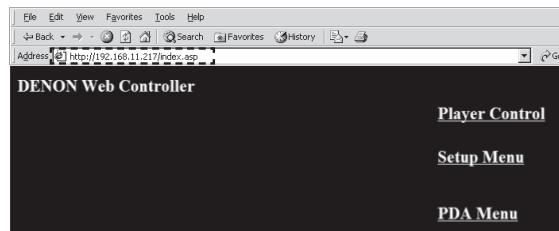

• Sie können dieses Gerät auch von Ihrem PC aus über den Webbrowser steuern (vSeite 47). AUDIO COAXIAL

Wiedergabe Internet Computer HDMI-Steuerfunktion Informationen Um den Mehrkanalton in das 2-Kanalformat umzuwandeln und anschließend auszugeben, wählen Sie im GUI-Menü “Audio-Einstellungen” – “Digitalausgang” und stellen Sie dort “PCM (max. 48 kHz)” ein (vSeite 27). Wenn Sie DVDs oder andere Medien mit inkorrekter Konfiguration abspielen, entsteht ein ohrenbetäubender Lärm, der die Lautsprecher beschädigen könnte. Modem Router LAN-Anschluss/ EthernetAnschluss Zur WAN-Anschluss Zum LAN-Anschluss Zum LAN-Anschluss ETHERNETAnschluss Fehlersuche

• Siehe “Netzwerkeinstellungen” (vSeite 29) im GUI-Menü, um weitere Informationen über die Netzwerkeinstellungen zu erhalten. Technische Daten

2010/08/11 22:22:08 DEUTSCH Systemanforderungen nn Breitband-Internetanschluss Anschluss des Netzkabels Verbinden Sie das mitgelieferte Netzkabel mit dem DBP-A100 und stecken Sie es in die Steckdose. Ein Gerät, das an den Breitbandanschluss angeschlossen wird, um mit dem Internet zu kommunizieren. Manche Modems enthalten auch einen Router. HINWEIS Wiedergabe Wenn Sie den DBP-A100 verwenden, empfehlen wir einen Router mit folgenden Funktionen.

• Integrierter DHCP-Server (“Dynamisches Protokoll für die Host- Konfiguration”) Diese Funktion weist im LAN automatisch IP-Adressen zu.
• Integrierter 100BASE-TX-Switch (Wenn Sie mehrere Geräte anschließen, empfehlen wir die Verwendung eines Switching Hubs mit einer Geschwindigkeit von mindestens 100 MBit/s) Einrichtung Netzkabel (im Lieferumfang enthalten) nn Router

• Stecken Sie die Netzstecker fest ein. Andernfalls können Störgeräusche auftreten. nn Ethernet-Kabel (CAT-5 oder höher empfohlen) Nach Abschluss der Anschlüsse Einschalten des Geräts Wenden Sie sich für Einrichtung einer Internetverbindung an einen Internetanbieter (ISP) oder einen Computerfachhandel. HINWEIS

• Der DBP-A100 kann die DHCP-Funktion verwenden, um das Netzwerk automatisch einzustellen.
• Wenn im Vertrag mit Ihrem Internetanbieter ein Anschluss vereinbart wurde, bei dem die Netzwerkeinstellungen von Hand vorgenommen werden, nehmen Sie die Einstellungen entsprechend den Anleitungen im GUI-Menü “Netzwerkeinstellungen” vor (vSeite 29).
• Wenn der DBP-A100 an ein Netzwerk angeschlossen wurde, das die DHCP-Funktion nicht verwendet, nehmen Sie die Einstellungen für die IP-Adresse usw. im GUI-Menü “Netzwerkeinstellungen” vor (vSeite 29).
• Der DBP-A100 ist nicht mit PPPoE kompatibel. Wenn Sie einen Internetanschluss verwenden, der PPPoE verwendet, benötigen Sie einen PPPoE-kompatiblen Router.
• Wenn die Netzwerkeinstellungen manuell vozunehmen sind, wenden Sie sich zur Unterstützung bei diesen Einstellungen an Ihren Netzwerk-Administrator. Gerät oder auf der Der Strom wird eingeschaltet, und die Stromanzeige leuchtet grün. Auf dem Display erscheint “LOADING”, und die Disc-Informationen werden gelesen. bbWenn keine Disc eingelegt wurde, wird “NO DISC” angezeigt. (DBP-A100) (Fernbedienung) Wenn “Sonstige Einstellungen” – “Autom. Standby” – “An” (vSeite 31) eingestellt ist, werden auf dem GUI-Menü folgende Zustände für etwa 30 Minuten beibehalten, danach wird der Betriebsmodus automatisch auf Standby geschaltet.
• Wiedergabe wurde angehalten
• Gestoppt durch Wiederaufnahmenfunktion nn Wenn das Gerät in den Standby-Modus geschaltet werden soll Drücken Sie entweder am Gerät oder Technische Daten nn Sonstige

• Der ETHERNET-Stecker darf nicht direkt mit dem LAN-Port bzw Ethernetanschluss Ihres Computers verbunden werden.
• Zur Anbindung an das Internet ist ein Vertrag mit einem Internetanbieter (ISP) notwendig. Wenn Sie bereits über einen Internet-Breitbandanschluss verfügen, ist kein zusätzlicher Vertrag notwendig.
• Welche Router verwendet werden können, ist vom ISP abhängig. Wenden Sie sich bei Fragen an den ISP oder den Computerfachhandel.
• DENON übernimmt keinerlei Verantwortung für jegliche Übertragungsfehler oder Probleme, die aus der Netzwerkumgebung des Kunden oder angeschlossenen Geräten resultieren. Drücken Sie Fernbedienung. HDMI-Steuerfunktion Informationen

• Ein Ethernet-Kabel ist nicht im Lieferumfang des DBP-A100 enthalten.
• Nur geschirmtes STP- oder ScTP LAN-Kabel benutzen, die im Fachhandel erhältlich sind.
• Wenn Sie ein flaches oder nicht abgeschirmtes Kabel verwenden, können die Störungen andere Geräte nachteilig beeinflussen. Wir empfehlen die Verwendung eines normalen abgeschirmten Ethernet-Kabels. Anschlüsse Zur Haushaltssteckdose · (230 V Wechselstrom, 50 Hz) nn Modem Erste Schritte

5. Verwenden der BD-LIVE-Funktion oder Aktualisierung der Softwareversion des DBP-A100

auf der Fernbedienung. GStatus der Netzanzeige im Standby-ModusH

• Energiesparfunktion Standby : Aus
• Normal Standby : Rot
• Schnellstartmodus : Rot HINWEIS Im Standby-Modus wird eine kleine Menge Strom verbraucht. Um den Strom vollständig zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

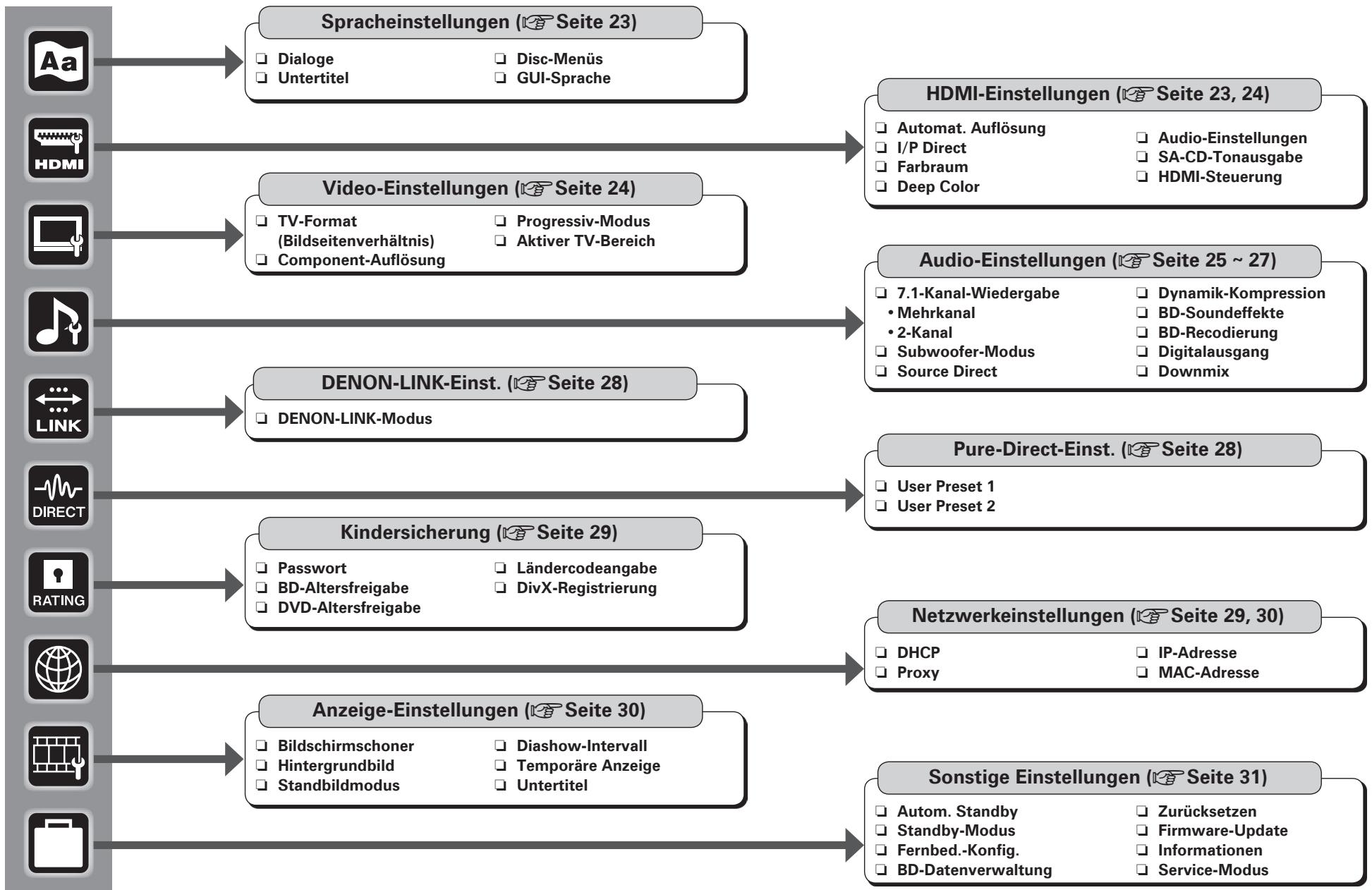

2010/08/11 22:22:09 DEUTSCH Erste Schritte GUI-Menü-Einstellung Menüplan Anschlüsse Ein Druck auf zeigt das GUI-Menü an. Von diesem Menü aus können Sie zu verschiedenen Einstellungs-Bildschirmen wechseln. Spracheinstellungen (vSeite 23) Einrichtung n Dialoge n Untertitel n Disc-Menüs n GUI-Sprache Wiedergabe Video-Einstellungen (vSeite 24) HDMI-Steuerfunktion Informationen n TV-Format (Bildseitenverhältnis) n Component-Auflösung HDMI-Einstellungen (vSeite 23, 24)

n Progressiv-Modus n Aktiver TV-Bereich DENON-LINK-Einst. (vSeite 28) Automat. Auflösung I/P Direct Farbraum Deep Color n Audio-Einstellungen n SA-CD-Tonausgabe n HDMI-Steuerung Audio-Einstellungen (vSeite 25 ~ 27) n 7.1-Kanal-Wiedergabe

Dynamik-Kompression BD-Soundeffekte BD-Recodierung Digitalausgang Downmix n DENON-LINK-Modus Pure-Direct-Einst. (vSeite 28) Fehlersuche n User Preset 1 n User Preset 2 Kindersicherung (vSeite 29) Technische Daten n Passwort n BD-Altersfreigabe n DVD-Altersfreigabe n Ländercodeangabe n DivX-Registrierung Netzwerkeinstellungen (vSeite 29, 30) n DHCP n Proxy n IP-Adresse n MAC-Adresse Anzeige-Einstellungen (vSeite 30) n Bildschirmschoner n Hintergrundbild n Standbildmodus n Diashow-Intervall n Temporäre Anzeige n Untertitel Sonstige Einstellungen (vSeite 31)

Autom. Standby Standby-Modus Fernbed.-Konfig. BD-Datenverwaltung

Zurücksetzen Firmware-Update Informationen Service-Modus

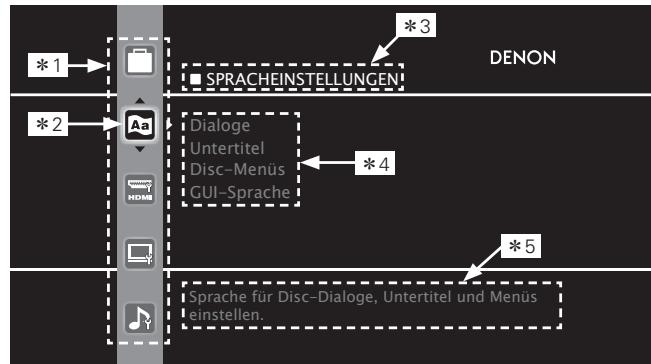

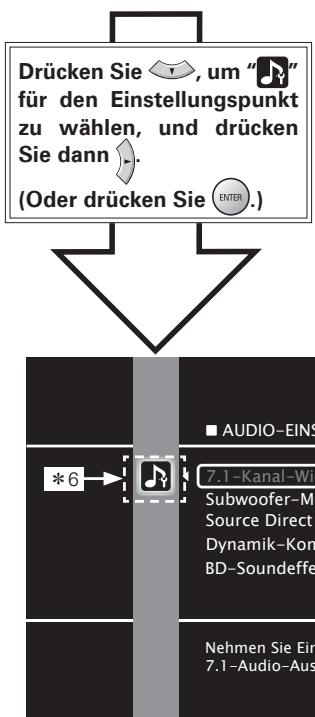

2010/08/11 22:22:12 DEUTSCH Das·GUI-Menü·wird·auf·dem·TV-Bildschirm·angezeigt. aus. , um die Einstellung zu GBeispiel 1H Menüauswahl-Bildschirm (Hauptmenü)

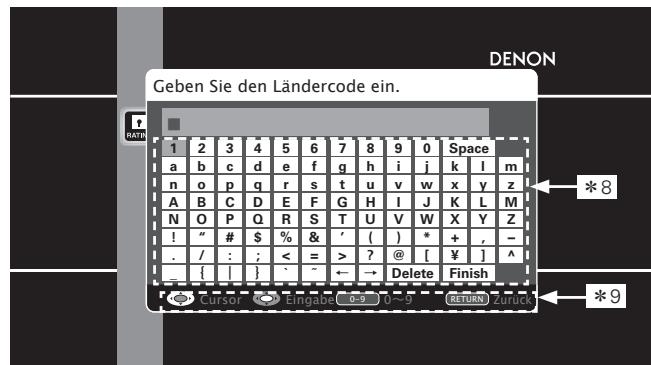

GBeispiel 2H Eingabe-Bildschirm für den Einstufungsländercode (mit virtueller Tastatur) SPRACHEINSTELLUNGEN Dialoge Untertitel Disc-Menüs GUI-Sprache Geben KINDERSICHERUNG Sie den Ländercode ein.

n Das GUI-Menü beenden

Drücken·Sie· ,·während·das·GUI-Menü·angezeigt·wird.

• ·Die·GUI-Menü-Anzeige·wird·ausgeblendet. Sprache für Disc-Dialoge, Untertitel und Menüs einstellen. Drücken Sie , um “ ” für den Einstellungspunkt zu wählen, und drücken Sie dann . (Oder drücken Sie

Cursor Eingabe 0-9 0〜9 HINWEIS Sie· können· das· GUI-Menü· für· Einstellungen· oder· Bedienung· nur· verwenden,· wenn· keine· Disc· oder· SD-Speicherkarte· eingelegt· ist.· Wenn·die·Resume-Funktion·(Wiederaufnahme·der·Wiedergabe·an·der· Stelle·des·Stops)·aktiviert·ist,·können·Sie·nur·vereinzelt·Einstellungen· vornehmen.

z1·:··Aufl·istung·der·GUI-MenüEinstellungssymbole z2·:·Aktuell·gewähltes·Einstellungssymbol z3·:·Aktuell·gewählter·Einstellungspunkt z4·:··Liste·der·aktuell·gewählten· Einstellungspunkte z5·:··Anleitungstext·für·den·aktuell· gewählten·Einstellungspunkt

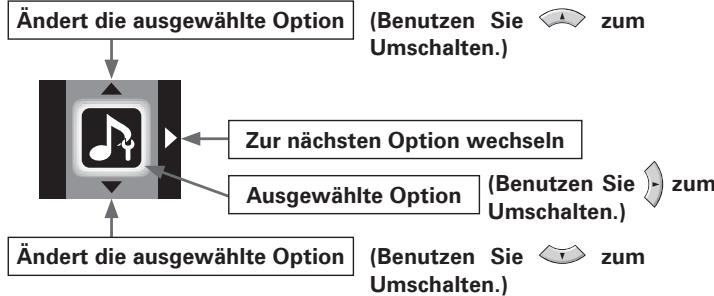

z8·:·Virtuelle·Tastatur z9·:·Bedientasten-Anleitung n Symbol Ändert die ausgewählte Option

(Benutzen Sie Umschalten.) zum Ausgewählte Option

7.1-Kanal-Wiedergabe Subwoofer-Modus Source Direct Dynamik-Kompression BD-Soundeffekte Mehrkanal 2-Kanal zum n Liste

Nehmen Sie Einstellungen für den analogen 7.1-Audio-Ausgang vor. Ausgewählte· GUI-Menüpunkte· werden· in· folgenden· Textfarben· dargestellt:

• ·Weiß·:·Diese·Punkte·können·ausgewählt·werden.
• ·Grau·:·Diese·Punkte·können·nicht·ausgewählt·werden. (Benutzen Sie Umschalten.) zum z6·:·Gewähltes·Einstellungssymbol z7·:··Optionen·des·gewählten· Einstellungssymbols Kehrt zum vorhergehenden Bildschirm zurück. 7.1-Kanal-Wiedergabe Subwoofer-Modus Source Direct Dynamik-Kompression BD-Soundeffekte (Benutzen Sie Umschalten.) oder zum Technische Daten Ändert die ausgewählte Option AUDIO-EINSTELLUNGEN (Benutzen Sie Umschalten.) Fehlersuche Zur nächsten Option wechseln HDMI-Steuerfunktion Informationen

Wiedergabe Drücken Sie 3 übernehmen. Typische·Beispiele·werden·unten·beschrieben. Einrichtung b·Mit· ·oder· kehren·Sie·zur·vorhergehenden· Option·zurück. Beispiele für GUI-Menü Bildschirmanzeigen Anschlüsse 1 Drücken Sie . Sie das Menü, das eingestellt 2 Wählen oder bedient werden soll, mit den Erste Schritte GUI-Menübedienung Zur nächsten Option wechseln (Benutzen Sie Umschalten.) zum Ausgewählte Option b·Wechseln Sie zwischen den gewählten Punkten mit

2010/08/11 22:22:13 DEUTSCH Erste Schritte Spracheinstellungen Standard-Einstellungen sind unterstrichen. HDMI-Einstellungen Sprache für Disc-Dialoge, Untertitel und Menüs einstellen. Standard-Einstellungen sind unterstrichen. Nehmen Sie Einstellungen für die HDMI-Signalausgabe und die HDMI-Steuerung vor. Anschlüsse Einstellungsangaben Einstellungspunkte Einstellungsangaben Dialoge Wählen· Sie· die· bevorzugte· Sprache· für· die· DVD-· und· BD-Wiedergabe·aus Original· :· Startet· die· Wiedergabe· in· der· im· Disc-Menü· ausgewählten· Standardsprache. Englisch/Französisch/Spanisch/Deutsch/Japanisch/Italienisch/ Schwedisch/Niederländisch/Russisch/Chinesisch/Koreanisch/ Dänisch/Finnisch/Norwegisch/Isländisch/Ungarisch/Rumänisch/ Türkisch/Griechisch/Irisch/Portugiesisch/Polnisch/Tschechisch/ Slowakisch/Bulgarisch Andere·:·Sprachcode·eingeben. Automat. Auflösung Einstellung· der· HDMIVideo-Ausgangs-Aufl·ösung,· Menüpunkt· “Auto”· (vSeite·14),·mit·

• ein.· Max. Auflösung· :· Inhalte· mit· der· maximalen· Aufl·ösung· ausgeben,· die· vom·angeschlossenen·Fernseher·dargestellt·werden·kann.· Max. Displayauflösung·:·Inhalte·mit·der·maximalen·Aufl·ösung·ausgeben,· die·vom·angeschlossenen·Fernseher·noch·dargestellt·werden·kann.· Einrichtung Einstellungspunkte Wiedergabe Untertitel Wählen· Sie· die· Sprache· für· die· Untertitel· auf· BD· oder· DVD·aus. HDMI-Steuerfunktion Informationen Disc-Menüs Wählen· Sie· die· Sprache· für· die· BD-· bzw.· DVD-Menüs· aus. Aus :·Keine·Untertitel·anzeigen. Englisch/Französisch/Spanisch/Deutsch/Japanisch/Italienisch/ Schwedisch/Niederländisch/Russisch/Chinesisch/Koreanisch/ Dänisch/Finnisch/Norwegisch/Isländisch/Ungarisch/Rumänisch/ Türkisch/Griechisch/Irisch/Portugiesisch/Polnisch/Tschechisch/ Slowakisch/Bulgarisch Andere :·Sprachcode·eingeben. Englisch/Französisch/Spanisch/Deutsch/Japanisch/Italienisch/ Schwedisch/Niederländisch/Russisch/Chinesisch/Koreanisch/ Dänisch/Finnisch/Norwegisch/Isländisch/Ungarisch/Rumänisch/ Türkisch/Griechisch/Irisch/Portugiesisch/Polnisch/Tschechisch/ Slowakisch/Bulgarisch Andere :·Sprachcode·eingeben. English/Français/Español/Deutsch/Italiano/Svenska/Nederlands/ GUI-Sprache Wählen·Sie·die·Sprache·des· Player-Bildschirmmenüs· aus. Fehlersuche HINWEIS Diese·Einstellung·funktioniert·bei·manchen·Discs·unter·Umständen·nicht. Technische Daten Wenn· “Andere”· für· “Dialoge”,· “Untertitel”· oder· “Disc-Menüs”· gewählt· ist,· beziehen· Sie· sich· bitte· auf· “Sprachencode-Liste”· (vSeite· 51),· und· verwenden· Sie· die· Zifferntasten·

• zur· Eingabe· des· Sprachcodes,·drücken·Sie·dann·

• ·Wenn· das· Fernsehgerät· die· 1080P24-Aufl·· ösung· nicht· unterstützt,· wird·das·Bild·im·Format·1080P·ausgegeben. Aus·:·1080·progressive·24·Frames·in·60·Frames·umwandeln. I/P Direct Festlegen,·ob·der·I/P·Wandler· An :·1080·progressive·24·Frames·ohne·Umwandlung·ausgeben. 24P·Frames·konvertiert HINWEIS Wenn· “I/P· Direct”· auf· “An”· gestellt· ist,· werden· bei· der· Wiedergabe· mancher· Medien· keine· Bildsignale· über· die· Video-· und· S-VideoAnschlüsse·ausgegeben. YCbCr·:·Ausgabe·über·YCbCr-Video-System. Farbraum Wählen· Sie· den· Farbraum· RGB Normal :·RGB-Videosignale·(16·(schwarz)·bis·235·(weiß))·ausgeben. aus,· der· über· HDMI· RGB Erweitert :·RGB-Videosignale·(0·(schwarz)·bis·255·(weiß))·ausgeben. ausgegeben·werden·soll. Deep Color Einstellung.· ob· DeepColour-Signale· über· HDMI· ausgegeben·werden·sollen. Erweitert· die· Farbtiefe· (Anzahl·verwendeter·Farben)· des· HDMI-Videosignals,· ermöglicht· die· Wiedergabe· mit· natürlicheren· Farben· und· kontinuierlichen· Farbverläufen. Autom.· :· Deep-Colour-Signale· werden· über· HDMI· automatisch· ausgegeben,· wenn· Deep· Color· vom· angeschlossenen· HDMI-Gerät· unterstützt·wird. Aus :·Es·werden·keine·Deep-Colour-Signale·ausgegeben·. Audio-Einstellungen GAutom.H :· Automatische· Wahl· und· Ausgabe· von· Signalen,· die· da· Einstellung· des· zur· HDMI- angeschlossene· HDMI-Gerät· verarbeiten· kann.· Die· native· BitstreamAusgabe· benutzten· Ausgabe·wird·bevorzugt,·falls·möglich.· Audiosignals. GLPCM (mit BM.)H :·Decodiertes·Linear-PCM·Multikanal-Signal·wird·durch· den·DBP-A100·ausgegeben.·Eine·detaillierte·Lautsprecher-Konfi·guration· (BM:Bass-Management)·ist·möglich. Für· die· Einstellung· im· GUI-Menü· schlagen· Sie· bitte· unter· “AudioEinstellungen”·–·“7.1-Kanal-Wiedergabe”·(vSeite·25,·26)·nach.·
• ·Lautsprecherkonfig. :· Lautsprecherkonfi·guration· für· die· Wiedergabe· einstellen.· Legt· die· Kanalzusammenstellung· und· die· Eigenschaften· entsprechend·der·Einstellung·automatisch·fest.
• ·Kanal-Pegel : Stellen·Sie·die·Lautstärke·jedes·einzelnen·Kanals·ein.
• ·Abstand :·Stellen·Sie·den·Abstand·zwischen·der·Hörposition·und·den· einzelnen·Lautsprechern·ein. Siehe auf der Rückseite

• Das·Menü·abbrechen Bewegt·den·Cursor :(Oben·/·Unten·/·Links·/· Rechts) :Einstellung·bestätigen :·Zum·vorherigen·Menü· zurückkehren 2010/08/11 22:22:13 DEUTSCH Einstellungspunkte Audio-Einstellungen Einstellungsangaben Standard-Einstellungen sind unterstrichen. Das Videoausgangssignal entsprechend dem angeschlossenen Fernseher einstellen. Autom. :· Automatische· Erkennung· des· Bildmaterials· und· entspr.· Wahl· des· Progressive-Modus.· Empfohlene· Einstellung:· Dieser· Modus· liefert·· meist·die·besten·Ergebnisse. Video 1 :· Dieser· Modus· eignet· sich· für· die· Wiedergabe· von· VideoMaterial. Video 2 :· Dieser· Modus· eignet· sich· für· die· Wiedergabe· von· FilmMaterial. Aktiver TV-Bereich Legt· den· horizontalen· Anzeigebereich· fest,· wenn· die· Aufl·ösung· der· analogen· Video-Ausgabe· 480i/576i· beträgt. Vollständig :· Bei· Verwendung· eines· handelsüblichen· Monitors· einstellen. Normal :·Diese·Einstellung·hilft·bei·einer·gestörten·Videosynchronisation· auf·handelsüblichen·Monitoren.
• Dies·ist·nicht·für·die·HDMI-Ausgabe·verfügbar. z1·: Dies·wirkt·sich·nicht·auf·die·Ausgabe·über·die·Video-·und·S-Video-Anschlüsse·aus. z2·: Abhängig·von·den·Video-Inhalten·kann·der·Inhalt·im·4:3·LB-·(Letterbox)·Modus·ausgegeben·werden,· selbst·dann,·wenn·Sie·4:3·PS·(Pan-·und·Scan)·einstellen. z3·: Bei· Ausgabe· von· Bildern· über· den· HDMI-Anschluss· werden· über· die· Komponenten-Anschlüsse· keine·Videosignale·ausgegeben. Wenn·Sie·“DENON-LINK-Einst.”·–·“DENON-LINK-Modus”·im·GUI-Menü·auf·“4th”·einstellen,·werden·Sie· die· “HDMI-Steuerung”· –· “Steuerung”-Einstellungen· nicht· mehr· ändern· können.· Um· die· Einstellung· zu· ändern,·stellen·Sie·“DENON-LINK-Modus”·zuerst·auf·eine·andere·Einstellung·als·“4th”·um,·danach·können· Sie·die·Änderungen·vornehmen. Fernbedienungstasten 2.DBP-A100_E2_DEU_000.indd

• Das·Menü·abbrechen Bewegt·den·Cursor :(Oben·/·Unten·/·Links·/· Rechts) :Einstellung·bestätigen :·Zum·vorherigen·Menü· zurückkehren Technische Daten HINWEIS Progressiv-Modus Einstellung· für· den· passenden· progressiven· Konvertierungs-Modus· für· das·Quell-Videomaterial. Fehlersuche

• ·Damit·die·HDMI-Steuerungsfunktion·arbeitet,·muss·der·DBP-A100·oder· das·an·den·DBP-A100·angeschlossene·HDMI-kompatible·TV-Gerät·über· einen·HDMI-Anschluss·verfügen.
• ·Für·weitere·Informationen·über·die·HDMI-Steuerungsfunktion·schlagen· Sie·bitte·unter·“HDMI-Steuerfunktion”·(vSeite·49)·nach.
• ·Die· HDMI-Steuerungsfunktion· wird· aktiviert,· wenn· im· GUI-Menü· “DENON-LINK-Einst.”·–·“DENON-LINK-Modus”·auf·“4th”·eingestellt·ist· (vSeite·28).
• ·Nachdem·die·“HDMI-Steuerung“-Einstellung·geändert·wurde,·schalten· Sie·bitte·immer·den·Strom·der·angeschlossenen·Komponenten·aus·und· dann·wieder·ein. Component-Auflösung z3 480/576i,·480/576P,·720P,·1080i,· Auswahl· der· Aufl·ösung· des· Source Direct :· Videoausgabe· mit· der· Aufl·ösung· des· Quell-Materials.· Farbkomponenten-Video- 1080p-Material·wird·in·1080i·konvertiert. Signals. HDMI-Steuerfunktion Informationen GAusschaltsteuerungH
• ·An :·Aktiviert·das·Umschalten·des·DBP-A100·über·die·HDMI-Verbindung· mit·dem·Fernseher·auf·Standby.
• ·Aus :· Deaktiviert· das· Umschalten· des· DBP-A100· über· die· HDMIVerbindung·mit·dem·Fernseher·auf·Standby. 16:9 Auto :· Ausgabe· auf· einem· Breitbild-Fernseher.· Das· Format· des· Materials· (16:9· oder· 4:3)· wird· automatisch· erkannt.· 4:3-Filme· werden· und· formatrichtig··in·der·Bildschirmmitte·dargestellt.·z1 des· BREITBILD (16:9):·Ausgabe·auf·einem·Breitbild-Fernseher. 4:3 PS :·Ausgabe·auf·einem·4:3·Fernseher.·Bei·Breitbildfi·lmen·wird·der· linke·und·rechte·Rand·des·Bildes·abgeschnitten·und·die·Mitte·des·Bildes· im·Verhältnis·4:3·dargestellt.·z2 4:3 LB :·Ausgabe·auf·einem·4:3·Fernseher.·Der·gesamte·Bildinhalt·von· Breitbildfi·lmen· wird· dargestellt.· Dies· führt· zu· schwarzen· Balken· am· oberen·und·unteren·Bildrand. Wiedergabe GSteuerungH
• ·Aus :·Die·HDMI-Steuerungsfunktion·deaktivieren.
• ·An :·Die·HDMI-Steuerungsfunktion·mit·einem·Gerät·an·HDMI·nutzen. TV-Format (Bildseitenverhältnis) Den· Bildschirmtyp· Anzeigemodus· Fernsehers·einstellen. Einstellungsangaben Einrichtung GTon ausH·:·Keine·Tonausgabe·über·HDMI. SA-CD-Tonausgabe An :·Super·Audio·CD·wird·ausgegeben. Einstellung· für· die· Ausgabe· Aus :·Super·Audio·CD·wird·nicht·ausgegeben.· von· Stereo· /· Multikanal· Audio· der· Super· Audio· CD· Das·Super·Audio·CD·Audio-Signal·wird·mit·16-Bit/44.1·kHz·ausgegeben. zum·HDMI-Anschluss. Einstellungspunkte Anschlüsse GLPCM (ohne BM.)H :· Decodiertes· Linear-PCM· Multikanal-Signal· wird· durch· den· DBP-A100· ausgegeben.· Eine· Lautsprecher-Konfi·guration· ist· hierbei·nicht·möglich.·Sie·muss·am·angeschlossenen·Gerät·vorgenommen· werden.·(BM:·Bass-Management) G2-KanalH·:·Ausgabe·des·heruntergemischten·2-Kanal-LPCM-Signal. HDMI-Steuerung Legen· Sie· fest,· ob· und· mit· welchem· Monitor· Sie· die· HDMI-Steuerungsfunktion· (CEC)·nutzen·wollen. Video-Einstellungen Erste Schritte HDMI-Einstellungen

2010/08/11 22:22:13 DEUTSCH Erste Schritte Audio-Einstellungen Standard-Einstellungen sind unterstrichen. Nehmen Sie Einstellungen für die Audio-Signalausgabe vor. Diese Einstellung bezieht sich auf jede Kanal- und sonstige Audioeinstellung bei Ausgabe von analogen Audio-Signalen, die durch den DBP-A100 dekodiert wurden. Anschlüsse Einstellungspunkte Einrichtung Wiedergabe 7.1-Kanal-Wiedergabe Führt·die·Audio-Einstellungen· für· die· Ausgabe· des· analogen· 7.1-Kanal-Tons· an· Multikanal-Verstärker·durch. Zur· Einstellung· von· “7.1Kanal-Wiedergabe”,· wählen· Sie· “HDMI-Einstellungen”· –· “Audio-Einstellungen”· · im·· GUI-Menü·zu·“2-Kanal”·oder· “Ton·aus”·(vSeite·24). Einstellungspunkte 7.1-Kanal-Wiedergabe Einstellungsangaben Mehrkanal Lautsprecherkonfi·guration,· Kanallautstärke· Mehrkanal-Wiedergabe·einstellen. und· Hörabstand· bei· 2-Kanal Gibt· heruntergemischtes· Multikanal-Audio· von· den· Front-LautsprecherAusgängen· (FL/FR)· der· 7.1-Kanal· Audio-Ausgangsanschlüsse· aus.· Einzustellen,· wenn· die· Ausgabe· zu· einem· TV-Gerät· und· einem· 2-KanalVerstärker·erfolgt. HINWEIS HDMI-Steuerfunktion Informationen Die· 7.1-Kanal-Audio-Ausgänge· geben· nur· dann· Audio· von· den· FL/FRLautsprechern·aus,·wenn·Sie·diese·Einstellung·vornehmen. HINWEIS Fehlersuche Bitte· beachten· Sie,· dass· Sie· bei· Nutzung· des· analogen· n·Lautsprecherkonfig. :·Angabe·Ihrer·Lautsprecherkonfi·guration. 7.1-Ausgangs· · im· GUI-Menü· GFrontH·:·Stellen·Sie·die·Größe·der·Front-Lautsprecher·(vorne·R/L)·ein. “HDMI-Einstellungen”·–·“Audio•·Groß :·Wählen·Sie·diese·Einstellung,·wenn·Sie·große·Lautsprecher· Einstellungen”· –· “LPCM· (mit· verwenden,·die·auch·Tiefbass·unverfälscht·wiedergeben·können.· BM.)”· –· “Lautsprecherkonfi·g.”·

• ·Klein:· Wählen· Sie· diese· Einstellung· für· kleine· Lautsprecher· mit· (vSeite· 23,· 24)· bei· keinem· unzureichender·Wiedergabe-Kapazität·für·niedrige·Frequenzen. Lautsprecher· “Keine/r”· oder· GCenterH :·Hier·stellen·Sie·ein,·ob·Sie·einen·Center-Lautsprecher·(vorne· “Nein”·auswählen·können. in·der·Mitte)·verwenden·und·geben·ggf.·dessen·Größe·an.
• ·Groß :· Wählen· Sie· diese· Einstellung,· wenn· Sie· einen· großen· Lautsprecher·verwenden,·der·auch·Tiefbass·unverfälscht·wiedergeben· kann.·
• ·Klein :· Wählen· Sie· diese· Einstellung· für· kleine· Lautsprecher· mit· unzureichender·Wiedergabe-Kapazität·für·niedrige·Frequenzen.
• ·Keine/r :· Einstellen,· wenn· kein· Center-Lautsprecher· angeschlossen· ist. Technische Daten GSubwooferH :·Hier·geben·Sie·an,·ob·Sie·einen·Subwoofer·verwenden.
• ·Ja :·Ein·Subwoofer·wird·verwendet.
• ·Nein :·Einstellen,·wenn·kein·Subwoofer·angeschlossen·ist. Einstellungsangaben GSurr. BackH· :· Hier· geben· Sie· an,· ob· Sie· Surround-Back-Lautsprecher· verwenden·und·geben·ggf.·Anzahl·und·Größe·an.
• ·Größe·:·Stellen·Sie·die·Größe·der·Surround-Back-Lautsprecher·ein. Groß·:·Wählen·Sie·diese·Einstellung,·wenn·Sie·große·Lautsprecher· verwenden,·die·auch·Tiefbass·unverfälscht·wiedergeben·können.· Klein· :· Wählen· Sie· diese· Einstellung· für· kleine· Lautsprecher· mit· unzureichender·Wiedergabe-Kapazität·für·niedrige·Frequenzen. Keine/r·:·Einstellen,·wenn·die·hinteren·Surround-Lautsprecher·nicht· angeschlossen·sind.
• ·Anzahl·:·Hier·wählen·Sie·die·Anzahl·der·vorhandenen·Surround-BackLautsprecher. 1 Lautspr. :·Es·wird·nur·ein·Surround-BackLautsprecher·verwendet.· Hinteres· Surround-Audio· ist· der· Ausgang· des· hinteren· SurroundAnschlusses·L. 2 Lautspr.·:·Es·werden·zwei·Surround·Back-Lautsprecher·verwendet. GÜbergangsfreq.H·:·Stellen·Sie·ein,·bis·zu·welcher·Frequenz·tieffrequente· Signale·vom·Subwoofer·ausgegeben·werden·sollen.
• ·40Hz/60Hz/80Hz/90Hz/100Hz/110Hz/120Hz/150Hz/200Hz/250Hz : Hält· die· Ausgangepegel· unter· der· eingerichteten· Frequenz,· um· die· spezifi·zierte· Niederfrequenzleistung· Ihres· Subwoofers· nicht· zu· überlasten.· Passen· Sie· die· Einstellungen· · daher· der· BassReproduktionsfähigkeit·der·verwendeten·Lautsprecher·an.
• ·Erweitert· :· Niedrigfrequenz-Signale· als· Ausgabe· von· Signalen· der· jeweiligen·Lautsprecher·zum·Subwoofer·einstellen. Front, Center, Surround, Surr. Back 40Hz/60Hz/80Hz/90Hz/100Hz/110Hz/120Hz/150Hz/200Hz/250Hz LFE / LFE + Haupt-LS 80Hz/90Hz/100Hz/110Hz/120Hz/150Hz/200Hz/250Hz Wenn· im· GUI-Menü· “Audio-Einstellungen”· –· “7.1-Kanal-Wiedergabe”· –“Mehrkanal“· –· · “Lautsprecherkonfi·g.”· –· “Subwoofer”· auf· “Ja”· gesetzt· ist· (vSeite· 25),· können· Sie· “LFE”· oder· “LFE· +· Haupt-LS”· auswählen. GSurroundH :· Hier· geben· Sie· an,· ob· Sie· Surround-Lautsprecher· verwenden·und·geben·ggf.·deren·Größe·an.
• ·Groß :·Wählen·Sie·diese·Einstellung,·wenn·Sie·große·Lautsprecher· verwenden,·die·auch·Tiefbass·unverfälscht·wiedergeben·können.·
• ·Klein:· Wählen· Sie· diese· Einstellung· für· kleine· Lautsprecher· mit· unzureichender·Wiedergabe-Kapazität·für·niedrige·Frequenzen.
• ·Keine/r :· Einstellen,· wenn· die· Surround-Lautsprecher· nicht· angeschlossen·sind. Siehe auf der Rückseite

• Das·Menü·abbrechen Bewegt·den·Cursor :(Oben·/·Unten·/·Links·/· Rechts) :Einstellung·bestätigen :·Zum·vorherigen·Menü· zurückkehren 2010/08/11 22:22:14 DEUTSCH Einstellungspunkte Einstellungsangaben 7.1-Kanal-Wiedergabe Einstellungspunkte 7.1-Kanal-Wiedergabe HINWEIS GSchrittH : Kleinste Schrittweiten-Variable für die Entfernung festlegen. 0,1 m, 0,01 m, 1 ft, 0,1 ft GStandardH : Sämtliche Abstände wieder auf Werkseinstellung zurücksetzen. Front L / Front R / Center / Subwoofer / Surround L / Surround R / Surr. Back L / Surr. Back R : Wählen Sie den Lautsprecher, den Sie einrichten möchten, und stellen Sie die Entfernung ein. Stellen Sie den Wert ein, welcher der ausgemessenen Entfernung am nächsten kommt. 0~18,00 m oder 0~60 ft HINWEIS Wenn der “BD-Audiomodus” auf “HD-Audio” (v Seite 32) eingestellt ist, wird die “Abstand” Einstellung bei der Wiedergabe im DTS-HD 192 kHz Audioformat deaktiviert. LFE : Addiert das Niederfrequenzsignal des Kanals, dessen Lautsprechergröße auf „klein“ eingerichtet wurde, zum auszugebenden Subwoofer-Signal. LFE + Haupt-LS : Wählen Sie diese Einstellung, wenn die tieffrequenten Anteile aller Kanäle vom Subwoofer ausgegeben werden sollen. Technische Daten GSW +10dBH : Mit dieser Einstellung können Sie den SW-Pegel um 10 dB anheben. z
• Aus : Den Subwoofer-Ausgangspegel nicht verändern.
• An : Den Subwoofer-Ausgangspegel um 10 dB anheben. z : “SW +10 dB” kann nicht für “HDMI-Einstellungen” – “AudioEinstellungen” – “LPCM (mit BM.)” – “Kanal-Pegel” im GUI-Menü eingestellt werden. GStandardH : Sämtliche Kanal-Pegel wieder auf Werkseinstellung zurücksetzen.
• Nein : Nicht zurücksetzen.
• Ja : Zurücksetzen. Fernbedienungstasten 2.DBP-A100_E2_DEU_000.indd

:Das Menü anzeigen Das Menü abbrechen Bewegt den Cursor :(Oben / Unten / Links / Rechts) Fehlersuche Subwoofer-Modus Auswahl, welche Signale zusätzlich zum LFE-Kanal (.1) vom Subwoofer ausgegeben werden sollen. HDMI-Steuerfunktion Informationen

• Standardeinstellungen: Front/Center/Subwoofer : 3,6 Meter (12 Fuß) Surround/Surr. Back : 3,0 Meter (10 Fuß)
• Setzen Sie die Differenz der Entfernung zwischen den Lautsprechern auf weniger als 6,0 Meter (20 Fuß). Wiedergabe GStartH : Die Testton-Ausgabe starten. Front L / Center / Front R / Surround R / Surr. Back R / Surr. Back L / Surround L / Subwoofer bbZum Stoppen des Testtons drücken Sie

GMeterH oder GFußH : Maßeinheit der Entfernung festlegen. Einrichtung GModusH : Wählen Sie den Modus für den Testton aus.

• Autom. : Der Lautsprecher für die Testton-Ausgabe wird automatisch gewechselt.
• Manuell : Der Lautsprecher für die Testton-Ausgabe muss manuell angewählt werden. n Abstand : Stellen Sie den Abstand zwischen Hörposition und den einzelnen Lautsprechern ein. Anschlüsse

• Die Option “Groß” oder “Klein” hängt nicht von der tatsächlichen Größe des Lautsprechers ab, sondern von der Basswiedergabefähigkeit, die unter “Übergangsfreq.” eingestellt wurde.
• Wenn im GUI-Menü die Einstellung des Punktes “Audio-Einstellungen” – “7.1-Kanal-Wiedergabe” – “Mehrkanal“ – “Lautsprecherkonfig.” geändert wird, ändern sich automatisch auch andere Einstellungen. GBeispielH Wenn Sie “Front” auf “Klein” stellen, wird “Subwoofer” auf “Ja” gesetzt, und “Groß” kann nicht gewählt werden für “Center”, “Surround” und “Surr. Back”.
• Das Audio Ausgangs-Signal (Abtastfrequenz, Anzahl der Kanäle) vom HDMI-Ausgang kann evtl. eingeschränkt sein durch die Bedingungen des HDMI-Tons, das von dem Gerät auf der anderen Seite eingehen kann. GBeispielH Wenn das HDMI-Audio des Gerätes auf der anderen Seite als 5.1-Kanal angegeben ist, wird automatisch 5.1-Kanal-Audio ausgegeben, selbst wenn der DBP-A100 über den 7.1-Kanal wiedergibt. In diesem Fall wird der analoge Audio-Ausgang auch auf 5.1 Kanäle beschränkt. n Kanal-Pegel : Stellen Sie die Lautstärke für jeden einzelnen Kanal ein. Einstellungsangaben Erste Schritte Audio-Einstellungen :Einstellung bestätigen :Zum vorherigen Menü zurückkehren

2010/08/11 22:22:14 DEUTSCH Erste Schritte Audio-Einstellungen Anschlüsse Einrichtung Einstellungspunkte Einstellungsangaben Einstellungspunkte Einstellungsangaben Source Direct Deaktiviert die Lautsprecherund Subwoofereinstellungen und gibt das DiscAudiosignal unverändert aus. Aus : Aktiviert die Lautsprecher- und Subwoofer-Einstellungen. Ein: 50 kHz : Wählen Sie diese Einstellung, wenn das Audio-Signal unverändert ausgegeben werden soll. Bei der SA-CD-Wiedergabe werden Tonsignale bis 50 kHz ausgeben. Ein: 100 kHz : Wählen Sie diese Einstellung, wenn das Audio-Signal unverändert ausgegeben werden soll. Bei der SA-CD-Wiedergabe werden Tonsignale bis 100 kHz ausgeben. BD-Recodierung Stellt das Format während der Ausgabe des BD-AudioMischsignals vom digitalen Ausgabe-Anschluss ein. Autom. : Gibt das primäre Audio (Hauptaudio) im selben Audioformat-Typ aus. Dolby Digital/Dolby Digital Plus/Dolby TrueHD werden ausgegeben als Dolby Digital, DTS/DTS-HD werden ausgegeben als DTS, und Lineare PCM wird ausgegeben als Lineare PCM. Dolby Digital : Ausgabe zum digitalen Ausgangsanschluss (optisch / koaxial) mit Dolby Digital. DTS : Ausgabe zum digitalen Ausgangsanschluss (optisch / koaxial) mit DTS. HINWEIS Wiedergabe HDMI-Steuerfunktion Informationen Stellen Sie diesen Wert so • Einstellung “Ein: 50 kHz” oder “Ein: 100 kHz” aktiviert Vollbereichsein, dass er innerhalb des Wiedergabe auf allen Kanälen, empfohlen für DTS. (Beachten Sie bitte, dass Wiedergabefrequenzbandes dies zu einer Steigerung der Subwoofer-Lautstärke um 5 dB führt sowie des angeschlossenen einer Steigerung um 15 dB bei Super Audio CD). Dies ermöglicht Ihnen Verstärkers liegt. “Ein.“ bei außerdem, die auf allen Kanälen aufgenommenen 6-Kanal-DVD-Audios, “50 kHz” oder “100 kHz”. mit dem vollen Frequenzbereich wiederzugeben. Richten Sie in diesem Fall einen Analog-Anschluss entsprechend der Disc-Bedienungsanleitung ein. Eine Einstellung außerhalb • Bei Einstellung auf “Ein: 50 kHz” oder “Ein: 100 kHz” werden alle des Frequenzbandes kann Lautsprechergrößen auf “Groß” und “Ja” für den Subwoofer gesetzt. zur Beschädigung Ihres • Selbst bei der Einstellung auf “Ein: 50 kHz” oder “Ein: 100 kHz” sind die Verstärkers und sogar Feuer Einstellungen für den “Kanal-Pegel” und den “Abstand” verfügbar. führen. Fehlersuche Dynamik-Kompression Komprimiert den dynamischen Bereich von Dolby TrueHD/ Dolby Digital/Dolby Digital Plus-Audio. In der Nacht oder zu anderen Zeiten, wenn Sie nicht mit hoher Lautstärke wiedergeben können, kompensiert diese Einstellung den Verlust durch Reduzierung hoher Geräuschpegel und Anhebung niedriger Tonpegel. Autom. : Dynamischen Bereich von Dolby TrueHD-Audio automatisch komprimieren. Der Ton ist nicht komprimiert, wenn andere Signale als Dolby-TrueHD-Signale abgespielt werden. Aus : Der Dynamikbereich wird nicht komprimiert. Niedrig : Die Dynamik von Dolby-Soundtracks wird geringfügig komprimiert. Mittel : Die Dynamik von Dolby-Soundtracks wird moderat komprimiert. Stark : Die Dynamik von Dolby-Soundtracks wird stark komprimiert. Diese Option ist verfügbar, wenn für den “BD-Audiomodus” die Option “Mix-Audio” eingestellt ist. (vSeite 32). Digitalausgang Stellt das Audio-Signal des digitalen Audio-Ausgangs ein. Für weitere Informationen zu jedem Audio-Signal lesen Sie bitte unter “Ausgabe des Tonsignals über den digitalen Audioausgang (optisch/koaxial)” (vSeite

Downmix Legen Sie fest, wie Multikanal-Signale in 2-KanalSignale heruntergemischt werden sollen. Technische Daten

:Das Menü anzeigen Das Menü abbrechen

• Wenn Sie CDs usw. an ein digitales Aufnahmegerät, wie den CDRecorder ausgeben, wählen Sie PCM oder PCM Down Sampling.
• Wenn eine Disc mit aufgenommer Linearer PCM oder PPCM (Gepackte PCM) wiedergegeben wird, gibt dies ungeachtet der Einstellungen Lineare PCM aus. Lt/Rt : Signale werden für die Ausgabe in mit Dolby Surround kompatible 2-Kanal-Audio-Signale konvertiert. Diese Einstellung gilt für DTS-HD, DTS Digital Surround, Dolby Digital Plus und Dolby-Digital-Audio-Signale. (Wenn der angeschlossene AV-Verstärker mit Dolby Pro Logic kompatibel ist, verwendet der AV-Verstärker Surround-Audio für die Wiedergabe.) Stereo : Ausgabe durch Konvertierung in 2-Kanal-Audio (Stereo). HINWEIS An : Ausgabe von BD-Klangeffekten. BD-Soundeffekte Aktiviert Klick-Töne und andere Aus : Keine Ausgabe von BD-Klangeffekten. Ausgaben während der BDAusklappmenü-Bedienung. Fernbedienungstasten Bitstream : Ausgabe eines Bitstreamsignals. Umwandlung von Dolby TrueHD, Dolby Digital Plus in Dolby Digital, und von DTS-HD in DTS zur Ausgabe. PCM : Es wird ein auf 2 Kanäle heruntergemischtes LPCM-Signal ausgegeben. PCM (max. 48 kHz) : Es wird ein auf 2 Kanäle heruntergemischtes LPCMSignal mit einer Sampling-Frequenz von maximal 48 kHz ausgegeben. Um die Einstellung “Lt/Rt” bei der Wiedergabe von BD zu aktivieren, setzen Sie “BD-Audiomodus” auf “HD-Audio” (vSeite 32). Bewegt den Cursor :(Oben / Unten / Links / Rechts) :Einstellung bestätigen :Zum vorherigen Menü zurückkehren 2010/08/11 22:22:15 DEUTSCH Nehmen Sie Einstellungen für den DENON LINK-Anschluss vor. DENON LINK-Modus Stellen· Sie· ein,· ob· und· welche· Audiosignale· über· DENON· LINK· ausgegeben· werden·sollen.· GAusH :·DENON·LINK·nicht·verwenden. G2ndH :·Die·Audioausgabe·über·DENON·LINK·2nd·aktivieren. G3rdH :·Die·Audioausgabe·über·DENON·LINK·3rd·aktivieren. G4thH :·Digitale·Tonausgabe·über·DENON·LINK·4th. Kompatibel· mit· jitterfreien· Verbindungen.· Für· weitere· Information· lesen· Sie· bitte· nach· unter· “DENON-LINK-Verbindung· q· Jitterfreie· Geräteverbindung”·(vSeite·17).·
• ·HDMI :·Digitalsignal-Störungen·an·HDMI·unterdrücken. Standard-Einstellungen sind unterstrichen. Nimmt Einstellungen für Digital-Audio- und Video-Ausgabe-Modi während des Pure Direct-Modus vor; zeigt außerdem Mitteilungen an. Zwei Arten von Einstellungen können registriert werden. Einstellungsangaben User Preset 1/ User Preset 2 Dies· stellt· den· Betriebsmodus· für· “User· Preset· 1”· oder· “User· Preset· 2”· ein,· ausgewählt· durch· Das· Setzen· jedes· dieser· Punkte·auf·“Aus”·ermöglicht· die·Ausgabe·hochqualitativer· Analog-Signale,· die· frei· von· Interferenzen· aus· den· angeschlossenen· Stromkreisen·sind. GDigitalausgangH :· Legt· fest,· ob· die· Signale· zu· dem· digitalen· AudioAusgang·auszugeben·sind.
• ·An :·Digitale·Tonausgabe·wird·aktiviert.
• ·Aus :·Digitale·Tonausgabe·wird·deaktiviert. GVideoausgabeH :·Hier·wählen·Sie,·ob·die·Videoausgabe·aktiviert·bleiben· soll.
• ·An :·Videoausgabe·wird·aktiviert.
• ·Aus :·Videoausgabe·wird·deaktiviert.·Mit·dieser·Einstellung·wird·auch· die·Tonausgabe·über·den·HDMI-Anschluss·abgeschaltet. GDisplayH :· Hier· wählen· Sie,· ob· das· FL-Display· (auf· der· Gerätefront)· aktiviert·bleiben·soll.
• ·An :·Anzeige·wird·aktiviert.
• ·Aus :·Anzeige·wird·deaktiviert. n Mit DENON LINK kompatible Signale Einstellung und Übertragung Für·weitere·Information·lesen·Sie·bitte·nach·unter·“Audiowiedergabe·in· hoher·Qualität·(Pure-Direct-Funktion)”·(vSeite·38). Folgende·DENON·LINK-Einstellungen·für·die·DENON·LINK-Version·des·angeschlossenen·AV-Verstärkers· stehen·zur·Verfügung: Medium / Format DVDAudio Super Audio

• Das·Menü·abbrechen Bewegt·den·Cursor :(Oben·/·Unten·/·Links·/· Rechts) Technische Daten DVDVideo Fehlersuche DENON-LINK-Version des AV-Verstärkers Die DENONLINKBD Einstellung (Während des jitterfreier DBP-A100 Verbindung) HDMI-Steuerfunktion Informationen Einstellungspunkte Wiedergabe

• ·Bei· Einstellung· auf· “4th”· wird· die· HDMI-Steuerungsfunktion· eingeschaltet.
• ·Wenn· “4th”· eingestellt· und· Jitterfrei· Verbindung· eingerichtet· ist,· wird· von· der· Jitterfrei-Funktion· betroffenes· Audio· während· der· BD-Wiedergabe· vom· HDMI-Anschluss· ausgegeben.· Wenn· andere· als· diese· Medien· wiedergegeben· werden,· wird· das· Video-Signal· vom· HDMI-Endgerät·und·das·Audio-Signal·entsprechend·vom·DENON·LINKAnschluss·wiedergegeben.
• ·Um· DENON· LINK· 4th· Signale· abzuspielen,· schließen· Sie· einen· mit· DENON· LINK· 4th-kompatiblen· AV-Verstärker· mit· einem· HDMI-· und· einem·DENON-LINK-Kabel·an.
• ·Zu· den· 4th· Einstellungen· des· AV-Verstärkers· lessen· Sie· bitte· die· Bedienungsanleitung·des·AV-Verstärkers. Pure-Direct-Einst. Einrichtung Einstellungsangaben Anschlüsse Einstellungspunkte HINWEIS Bei·aktiviertem·DENON·Link·werden·vom·HDMI-Ausgang·nur·Signale·von·BD·ausgegeben. (Wenn·“DENON·LINK-Modus”·auf·“2nd”·und·“HDMI-Einstellungen”·–·“SA-CD-Tonausgabe”·(vSeite·24)· auf·“An”·gesetzt·ist,·werden·die·Audio-Signale·der·Super·Audio·CD·vom·HDMI-Endgerät·ausgegeben.) Erste Schritte Standard-Einstellungen sind unterstrichen. DENON LINK-Einst. :Einstellung·bestätigen :·Zum·vorherigen·Menü· zurückkehren

2010/08/11 22:22:15 DEUTSCH Erste Schritte Kindersicherung Netzwerkeinstellungen Standard-Einstellungen sind unterstrichen. Nehmen Sie Einstellungen für die BD- oder DVD-Kindersicherung vor oder lassen Sie sich den DivX®-Registrierungscode anzeigen. Anschlüsse Einstellungspunkte Einstellungsangaben Einrichtung Passwort Ändern :·Das·Passwort·ändern.·Verwenden·Sie· ·~· ,·um·ein·Passwort· Hiermit· stellen· Sie· das· einzugeben,·und·drücken·Sie·dann· ,·um·die·Eingabe·abzuschließen. Passwort· für· die· Änderung· der· BD-· und· DVD- Die·Standard-Einstellung·ist·“0000”. Altersfreigabe·ein. Wiedergabe BD-Altersfreigabe Die· Altersbeschränkung· für· die· BD-Wiedergabe· festlegen. Stufe 0 ~ 254 :·Legt·das·freigegebene·Alter·für·die·Medienwiedergabe·fest.· Schränkt· die· Wiedergabe· von· Discs· mit· greifender· Altersbeschränkung· ein.· Unbegrenzt :·Die·Wiedergabe·von·BD·nicht·beschränken. HDMI-Steuerfunktion Informationen Stufe1 ~ 8 :·Legt·die·Altersbeschränkung·für·die·DVD-Wiedergabe·fest. DVD-Altersfreigabe Die· Altersbeschränkung· Alle sperren :·Die·Wiedergabe·aller·DVDs·wird·gesperrt. für· die· DVD-Wiedergabe· Unbegrenzt:·Die·Wiedergabe·von·DVDs·wird·nicht·beschränkt. festlegen.·· Ländercodeangabe Das· Bezugsland· für· die· Kindersicherung·festlegen. Die· Altersbeschränkung· wird· für· das· eingestellte· Land·angewendet. Argentinien / Australien / Österreich / Belgien / Brasilien / Kanada / Chile / China / Dänemark / Finnland / Frankreich / Deutschland / Hongkong / Indien / Indonesien / Italien / Japan / Korea, Republik / Malaysia / Mexiko / Niederlande / Neuseeland / Norwegen / Pakistan / Philippinen / Portugal / Russische Föderation / Singapur / Spanien / Schweiz / Schweden / Taiwan / Thailand / Großbritannien / Vereinigte Staaten / Kolumbien / Griechenland / Irland / Luxemburg / Polen Andere :· Dient· zur· Eingabe· des· Ländercodes.· Schlagen· Sie· bitte· unter· “Liste· der· Ländercodes”· (vSeite· 52)· nach,· und· verwenden· Sie·

• zur· Eingabe· des· Ländercodes· auf· der· virtuellen· Fehlersuche Tastatur. Code anzeigen :· Lassen· Sie· sich· den· DivX®-Registrierungscode· DivX-Registrierung Lassen· Sie· sich· den· DivX®- anzeigen. Registrierungscode·anzeigen. Standard-Einstellungen sind unterstrichen. Einstellungen für den Internetzugang. Sie können eine Disc mit BD-LIVE-Funktionalitat verwenden, indem Sie dieses Gerät an das Internet anschliesen (vSeite 36). Eventuell verfügbare Firmware-Aktualisierungen für den DBP-A100 können Sie mit Hilfe dieses Gerätes aus dem Internet herunterladen. Stellen Sie zuvor eine Netzwerk-Verbindung her, wie unter “Verbindung mit dem Netzwerk” (vSeite 19) beschrieben. Einstellungspunkte Einstellungsangaben DHCP Hier·legen·Sie·fest,·ob·Sie·ein· Netzwerk·verwenden,·in·dem· die· Netzwerkeinstellungen· via· DHCP· automatisch· festgelegt·werden. GAnH :· Das· Netzwerk· wird· von· der· DHCP-Funktion· automatisch· konfi·guriert. GAusH :· Wenn· Sie· über· ein· Netzwerk· verbunden· sind,· das· keine· DHCPFunktion·besitzt,·richten·Sie·die·folgenden·Netzwerk-Einstellungen·bitte· manuell· ein.· Zu· den· Details· der· Einstellungen· fragen· Sie· bitte· Ihren· Provider· oder· Netzwerk-Administrator.· Verwenden· Sie· ,· um· einen· Wert· einzugeben,· und· drücken· Sie· dann· ,· um· die· Eingabe· abzuschließen. Da· die· StandardFabrikeinstellung· “An”· ist,· •·IP-Adresse (BD-LIVE, Update)· :· IP· Adresse· für· BD-LIVE· oder· für· brauchen· Sie· die· IP-Adresse· Firmware-Update·manuell·konfi·gurieren. und· andere· Punkte· nicht· •·IP-Adresse (Steuerung)·:·Diese·Konfi·gurationsoption·ist·für·zukünftige· einzustellen,·sofern·der·DHCP- Erweiterungen·vorgesehen.·In·der·Regel·sind·hier·keine·Einstellungen· Server·des·Breitband-Routers· erforderlich. auf·“Freigeben”·steht.
• ·Subnetzmaske·:·Wenn·ein·xDSL-Modem·oder·ein·Geräteadapter·direkt· Falls· notwendig,· mit· dem· DBP-A100· verbunden· ist,· geben· Sie· die· Subnetz-Maske· ein,· konfi·gurieren· Sie· einen· die· Sie· normalerweise· in· den· Unterlagen· von· Ihrem· Provider· fi·nden.· Proxy-Server. Normalerweise·ist·“255.255.255.0”·eingestellt.
• ··Standad-Gateway· :· Wenn· das· Gerät· mit· einem· Gateway· (Router)· verbunden·ist,·geben·Sie·dessen·IP-Adresse·ein.
• ·Primärer DNS·:·Geben·Sie·die·Adresse·des·primären·DNS·ein.
• ·Sekundärer DNS·:·Geben·Sie·die·Adresse·des·sekundären·DNS·ein. Technische Daten Proxy Falls· die· Internetverbindung· einen· Proxy-Server· benutzt,· so· stellen· Sie· diesen· bitte· hier·ein. GAusH Keinen·Proxy-Server·verwenden. GAn(Adresse)H Einstellung·für·die·Internet-Verbindung·über·einen·ProxyServer.· Verwenden· Sie· die· Adresse· zur· Angabe· des· Proxy-Servers.· Verwenden·Sie· ,·um·die·Adresse·einzugeben,·und·drücken·Sie· dann· ,·um·die·Eingabe·abzuschließen.
• ·Port :·Verwenden·Sie· ·~· ,·um·eine·Port-Nummer·einzugeben,·und· drücken·Sie·dann· ,·um·die·Eingabe·abzuschließen. GAn(Name)H Einstellung· für· die· Internet-Verbindung· über· einen· ProxyServer.·Geben·Sie·den·Domain-Namen·des·Proxy-Servers·an.·Geben·Sie· den·Domain-Namen·mit·der·virtuellen·Tastatur·und·Verwendung·von·

• ·Port :·Verwenden·Sie· ,·um·die·Port-Nummer·einzugeben,·und· drücken·Sie·dann· ,·um·die·Eingabe·abzuschließen.

• Das·Menü·abbrechen Bewegt·den·Cursor :(Oben·/·Unten·/·Links·/· Rechts) :Einstellung·bestätigen :·Zum·vorherigen·Menü· zurückkehren 2010/08/11 22:22:16 DEUTSCH Einstellungspunkte Einstellungsangaben BD-LIVE, Firmware-Update : Zeigt·die·IP-Adresse·für·BD-LIVE·oder·für· Firmware-Update·an.· Steuerung : Zeigt·die·IP-Adresse·für·zukünftige·Erweiterungen·an. MAC-Adresse BD-LIVE, Firmware-Update : Zeigt·die·MAC-Adresse·für·BD-LIVE·oder· für·Firmware-Update·an.· Steuerung : Zeigt·die·MAC-Adresse·für·zukünftige·Erweiterungen·an. Standard-Einstellungen sind unterstrichen. Anzeige-spezifische Einstellungen Einstellungspunkte Einstellungsangaben Standbildmodus Auswahl· des· Bildtyps,· der· bei· Standbildwiedergabe· angezeigt·werden·soll. Automatisch : Automatische· Auswahl· des· Bildtyps· bei· Standbildern· (Fields·oder·Frames). Field : Wählen· Sie· diese· Option,· wenn· Standbilder· im· automatischen· Modus·verschwommen·erscheinen. Frame (Einzelbild) : Wählen·Sie·diese·Option,·um·Standbilder·mit·hoher· Aufl·ösung·anzuzeigen. 3 ~ 5 ~ 100 sec : Dies· stellt· die· Anzeigezeit· pro· Einzelbild· einer· JPEGDiashow-Intervall Die· Anzeigedauer· für· JPEG- Datei·während·einer·Diashow-Wiedergabe·ein. Dateien·festlegen. Fehlersuche Aus : Es·werden·keine·Kurzbestätigungen·im·Display·angezeigt. Display-Bestätigung Wenn· das· Display· durch· An : Das·Display·wird·für·Kurzbestätigungen·aktiviert. die· Dimmer-· Funktion· (vSeite·47)·oder·die·PureDirect-Funktion· (vSeite· 38)· auf· “Aus”· gestellt· ist,· setzt· diese· Einstellung· es· auf· vorübergehende· Anzeige· empfangener· Bedienvorgänge. 2.DBP-A100_E2_DEU_000.indd

• Das·Menü·abbrechen Bewegt·den·Cursor :(Oben·/·Unten·/·Links·/· Rechts) :Einstellung·bestätigen :·Zum·vorherigen·Menü· zurückkehren Technische Daten Aus : Das·Untertitelsignal·für·externe·Decoder·wird·nicht·ausgegeben. Untertitel Diese· Einstellung· gibt· ein· An : Das·Untertitelsignal·für·externe·Decoder·wird·ausgegeben. Untertitel-Signal· an· einen· geschlossenen· UntertitelDecoder· aus· (separat· erhältlich). Fernbedienungstasten HDMI-Steuerfunktion Informationen Bild : Zeigt·das·DENON-Logo·an. Schwarz : Stellt·Schwarz·als·Hintergrund·ein. Grau : Stellt·Grau·als·Hintergrund·ein. Blau : Stellt·Blau·als·Hintergrund·ein Wiedergabe Hintergrundbild Hier· wählen· Sie· das· Hintergrundbild,· welches· bei· gestoppter· Wiedergabe· erscheinen·soll. Einrichtung Bildschirmschoner Aus: Den·Bildschirmschoner·nicht·verwenden. Aktivieren/Deaktivieren· des· An : Die·Bildschirmschoner-Funktion·schaltet·sich·ein,·sobald·drei·Minuten· Bildschirmschoners. nach·dem·Stopp·der·Wiedergabe·oder·einer·Pause·verstrichen·sind.·Der· Bildschirmschoner· wird· während· der· Wiedergabe· von· CD,· SuperAudio· CD·oder·Audiodateien·nach·3·Minuten·aktiviert,·wenn·in·dieser·Zeit·keine· weiteren·Aktionen·ausgeführt·werden. Anschlüsse IP-Adresse Anzeige-Einstellungen Erste Schritte Netzwerkeinstellungen

2010/08/11 22:22:16 DEUTSCH Erste Schritte Sonstige Einstellungen Standard-Einstellungen sind unterstrichen. Nehmen Sie weitere Einstellungen vor. Einstellungspunkte Anschlüsse Einrichtung Wiedergabe HDMI-Steuerfunktion Informationen Fehlersuche Einstellungspunkte Einstellungsangaben Autom. Standby Diese· Einstellung· setzt· den· Strom· automatisch· auf· Standby. Aus :·Standby-Automatik·nicht·einschalten. An :·Diese·Einstellung·setzt·den·Strom·automatisch·auf·Standby,·wenn· einer·der·folgenden·Zustände·für·etwa·30·Minuten·andauert.·

• ·Wiedergabe·wurde·angehalten
• ·Wiedergabe·wurde·durch·Resume-Funktion·gestoppt Standby-Modus Hier· wählen· Sie· den· gewünschten· StandbyModus·aus. Energiespar-Modus :· Diese· Einstellung· ist· der· Modus· mit· dem· geringsten· Energieverbrauch.· Im· Standby-Modus· werden· weder· über· HDMI·noch·per·RS-232C·Bedienbefehle·entgegengenommen. Status der Netzanzeige im Standby-Modus : Aus Normal :· Im· Standby-Betrieb· werden· Bedienbefehle· über· die· RS-232C· Schnittstelle· entgegengenommen.· Dabei· ist· der· Energieverbrauch· unwesentlich·höher. Status der Netzanzeige im Standby-Modus : Rot Schnellstartmodus :·Wählen·Sie·diesen·Modus,·um·die·Einschaltzeit·des· Players· zu· verkürzen· (hoher· Standby-Stromverbrauch).· Bedienbefehle· werden·per·HDMI-Steuerung·sowie·per·RS-232C·entgegengenommen. Status der Netzanzeige im Standby-Modus : Rot Fernbed.-Konfig. (Seite der Haupteinheit) Hier· nehmen· Sie· Einstellungen· zur· Fernbedienung· des· Players· vor. GFernbedienungs-IDH Schaltet· den· ID-Code· der· DBP-A100· Fernbedienung,· wenn· sich· andere· DENON·BD·Player·in·Reichweite·befi·nden.
• ··DENON 1 :· Wenn· Sie· diese· Option· wählen,· muss· der· Schalter· im· Batteriefach·der·Fernbedienung·auf·“1”·gestellt·werden·(“Einstellungen· der·Fernbedienung·(Fernbedienungs-Seite)”·vSeite·7).
• ··DENON 2 :· Wenn· Sie· diese· Option· wählen,· muss· der· Schalter· im· Batteriefach·der·Fernbedienung·auf·“2”·gestellt·werden·(“Einstellungen· der·Fernbedienung·(Fernbedienungs-Seite)”·vSeite·7). GFB-Signal-AkzeptanzH Wählen·Sie·aus,·ob·auch·Fernbedienungs-Signale·eines·anderen·Gerätes· (z.B.·DENON·DVD-Player)·diesen·Player·steuern·sollen.
• ·Alle :·Signale·anderer·Fernbedienungen·werden·akzeptiert.
• ·Nur Original :·Nur·die·beiliegende·Fernbedienung·kann·diesen·Player· steuern. Technische Daten BD-Datenverwaltung Löscht· Daten· auf· der· SDSpeicherkarte·und·formatiert· Karten.· BD-Daten löschen :·Löscht·sowohl·den·internen·Speicher·als·auch·Daten· auf·der·SD-Speicherkarte. SD-Karte formatieren :·Formatiert·die·SD-Karte·zur·Verwendung·für·die· Bonus·View·und·BD-LIVE-Funktion. HINWEIS
• ·Stecken· Sie· eine· SD-Speicherkarte· ein· bzw.· entfernen· Sie· diese,· während·sich·das·Gerät·im·Standby-Modus·befi·ndet. Wenn· nach· dem· Einschalten· des· Geräts· eine· SD· Speicherkarte· eingesetzt·wird,·kann·es·vorkommen,·dass·die·Karte·nicht·gelesen·oder· das·BD·Medium·nicht·wiedergegeben·werden·kann.
• ·Die·SD-Karte·zur·Verwendung·für·die·BD-Live-·oder·Bonus-View-Funktion· muss· eine· Speicherkapazität· von· 1· GB· oder· mehr· haben.· Außerdem· muss·die·SD-Karte·auf·dem·DBP-A100·formatiert·worden·sein.
• ·Diese·Bedienfunktion·löscht·alle·Daten.·Führen·Sie·diese·Funktion·nicht· aus,·wenn·eine·SD-Karte·mit·MP3-·oder·JPEG-Daten·eingesteckt·ist.
• ·Vor· dem· “BD-Daten· löschen”· oder· “SD-Karte· formatieren”· muss· die· Disc·aus·dem·Laufwerk·genommen·werden.

• Das·Menü·abbrechen Einstellungsangaben Zurücksetzen Abbrechen :·Einstellungen·nicht·zurücksetzen. Alle· Einstellungen· OK :·Werkseinstellungen·laden. einschließlich· Audio-Modus· und· Bildqualität· werden· auf· Werkseinstellungen· zurückgesetzt. Firmware-Update Mit· dieser· Funktion· können· Sie· die· Firmware· des· Players· über· das· Internet· aktualisieren. Nach Updates suchen :· Mit· dieser· Funktion· können· Sie· überprüfen,· ob·eine·neue·Firmware·für·Ihren·Player·zur·Verfügung·steht.·Sie·können· ebenfalls·kontrollieren,·wie·lange·ungefähr·ein·Update·dauert. Starten :·Mit·dieser·Funktion·starten·Sie·das·Firmware-Update. Beim·Start·des·Updatevorgangs·leuchtet·die·Netzanzeige·rot·auf·und·die GUI-Anzeige·wird·abgeschaltet. Während·der·Aktualisierung·wird·die·ungefähr·verbleibende·Zeit·auf·dem· Display·angezeigt. Nach· Abschluss· des· Updatevorgangs· leuchtet· die· Netzanzeige· wieder· grün·auf,·und·der·normale·Betriebszustand·wird·wieder·hergestellt. Informationen Zeigt· die· Lizenz· für· die· IPASchriftart· an,· die· in· diesem· Gerät·benutzt·wird. GSchriftlizenzH Japanisch (Original) :·Anzeigen·auf·Japanisch. Die· Schriftart,· die· auf· dem· GUI-Menü-Bildschirm· dieses· Produktes· verwendet· wird,· entspricht· den· IPA-Schriftart-Spezifi·kationen.· Siehe· folgende·URL·für·den·IPA-Schriftarten-Lizenzvertrag.· http://ipafont.ipa.go.jp/enduser_license.html Service-Modus Wird·bei·der·Wartung von·einem·DENON Service-Techniker·oder Kundendienst-Installateur verwendet HINWEIS Verwenden·Sie·diese·Funktion·nur,·wenn·Sie·von·einem·DENONKundendienstmitarbeiter oder·-Monteur·dazu·aufgefordert·werden. Warnhinweise zu “Firmware-Update”
• ·Um· diese· Funktionen· nutzen· zu· können,· müssen· Sie· alle· Systemvoraussetzungen· erfüllen· und· alle· Einstellungen·für·eine·Breitband-Internetverbindung·festgelegt·haben.·(vSeite·19,·29).
• ·Unterbrechen·Sie·die·Stromversorgung·nicht,·bevor·das·Update·abgeschlossen·ist.
• ·Informationen·zur·“Firmware-Update”-Funktion·werden·jedes·Mal·auf·der·DENON-Website·angekündigt,· sobald·Pläne·diesbezüglich·festgelegt·sind.
• ·Selbst·mit·einer·Breitband-Internetverbindung·benötigt·man·ungefähr·1·Stunde,·bis·der·Updatevorgang· abgeschlossen·ist.· Sobald·das·Update·startet,·kann·der·normale·Betriebsablauf··des·DBP-A100·nicht·ausgeführt·werden,· bis· der· Updatevorgang· abgeschlossen· ist.· Es· können· ebenfalls· Einstellungen· des· GUI-Menüs· des· DBP-A100·oder·Einstellungen·der·Bildanpassung·initialisiert·werden.
• ·Falls·sich·vor·dem·“Firmware-Update”·eine·Disc·im·Laufwerk·befi·ndet,·nehmen·Sie·diese·heraus.· Bewegt·den·Cursor :(Oben·/·Unten·/·Links·/· Rechts) :Einstellung·bestätigen :·Zum·vorherigen·Menü· zurückkehren 2010/08/11 22:22:17 DEUTSCH 1 Drücken Sie Vertikal strecken BD-Audiomodus Dateifilter

Zeigt ein Menü mit den zu ändernden Einstellungen an. Aus Mix-Audio Alle Andere Einstellungen vornehmen Einstellungspunkte HDMI/Komponenten : Die Tonausgabe wird mit der Videoausgabe über den HDMI oder die Komponenten-Anschlüsse synchronisiert. S-Video/Video : Die Tonausgabe wird mit der Videoausgabe über die S-Video- oder Video-Anschlüsse synchronisiert. Einstellungspunkte Standard-Einstellungen sind unterstrichen. Einstellungsangaben BD-Audiomodus HD-Audioausgabe : Aktivieren Sie diese Option, um hochauflösende Änderung des BD-Audio- Tonformate wie Dolby True HD, Dolby Digital Plus oder DTS-HD zu nutzen Modus. (HD Bitstream). Die interaktiven Audio-Optionen und sekundäre AudioFunktionen sind deaktiviert. Mix-Audioausgabe : Gibt einen Mix aus Primär-Audio / Interaktiv-Audio / Sekundär-Audio aus. HINWEIS Aus : Zeigt das Quell-Videosignal ohne Modifikation an. An : Einstellen, wenn Sie Video im Kinoleinwandformat in Kombination mit Projektor und Verzerrungslinse betrachten. Erweitert das Bild in vertikaler Richtung, so dass die schwarzen Streifen am oberen und unteren Bildrand verschwinden. HINWEIS Dies wirkt sich nicht auf die Ausgabe über die Video- und S-VideoVideoanschlüsse aus. Technische Daten Die Anzeige der WiedergabeDatei ändern Vertikal strecken Streckt ein CinematoscopeFormat vertikal. Standard-Einstellungen sind unterstrichen. Einstellungspunkte Einstellungsangaben Dateifilter Wählt das Datei-Format aus den auf der Disc gemischten Dateien, das Sie wiedergeben möchten. Alle : Wiedergabe von MP3/WMA/AAC/LPCM/JPEG/DivX®-Dateien. Audio : Wiedergabe von MP3/WMA/AAC/LPCM-Dateien. Bild : Wiedergabe von JPEG-Dateien. Video : Wiedergabe von DivX®-Dateien. Audio und Bild : Wiedergabe von MP3/WMA/AAC/LPCM/JPEG-Dateien. Fehlersuche Wenn für “BD-Audiomodus” die Option “Mix-Audio” eingestellt ist, wird das DTS-HD 192kHz Audioformat in 96 kHz umkodiert. 0 ~ 200 ms : Verwenden Sie diese Funktion, um die Verzögerungszeit der Audio Verzögerung Während Sie das Video Audio-Ausgabe manuell anzupassen. anschauen, können Sie hier die Zeit manuell einstellen, um die Audio-Ausgabe zu verzögern. HDMI-Steuerfunktion Informationen A/V-Synchronisation Mit dieser Funktion können Sie den zeitlichen Versatz zwischen Audio und Video korrigieren. Wiedergabe Aus : Sekundär-Video (Bild-in-Bild) wird nicht angezeigt. 1/Xz : Zeigt das erste Sekundär-Video an. 2/Xz : Zeigt das zweite Sekundär-Video an. X/Xz : Zeigt das X-te Sekundär-Video an. z : “ X” ist die Nummer des aufgenommenen Sekundär-Videos und unterscheidet sich, abhängig von der Disc (“Bild-in-Bild-Wiedergabe” vSeite 36). Einrichtung Den Audio-Modus einstellen Einstellungsangaben Sekundär-Video (PIP) bbDer Anzeigeinhalt ändert sich entsprechend der wiedergegebenen Medien. Sie mit den Menüpunkt aus, und drücken Sie dann 2 Wählen oder . Ändern einer Einstellung wählen Sie diese mit , und 3 Zum drücken Sie dann

Standard-Einstellungen sind unterstrichen. Anschlüsse Sie können den Audio-Modus einstellen und Wiedergabe-Dateien ändern. Sie können verschiedene Modi während der Wiedergabe einstellen. Das Einstellungsmenü wird oben auf dem Bildschirm angezeigt. Erste Schritte Verschiedene Einstellungen Diese Funktion ist nur wirksam, wenn die Wiedergabe gestoppt ist.

2010/08/11 22:22:17 DEUTSCH Erste Schritte Anpassen der Bildqualität (Video Equalizer) Sie können die Bildqualität nach Ihrem Geschmack anpassen. Sie können maximal bis zu 5 Werte im Speicher bewahren. Anschlüsse Einrichtung 1 Drücken Sie . Wählen Sie mit die gewünschte 2 Speichernummer (“Speicher 1” ~ “Speicher 5”), und Der aktuell eingestellte Status wird angezeigt. Einstellungsangaben Standard

Einstellungspunkte DNR Unterdrückt Rauschen gesamten Bild. effektiv Gamma-Korrektur Wiedergabe HDMI-Steuerfunktion Informationen Fehlersuche Kontrast Ermöglicht die Bildkontrasts. Einstellung des –6 ~ +6

Helligkeit Ermöglicht die Bildhelligkeit. Einstellung der 0 ~ +12

G0 ~ 9 G0 = 24 / G1 = 32 G2 = 48 / G3 = 64 G4 = 80 / G5 = 96 G6 = 128 / G7 = 160 G8 = 192 / G9 = 224 Schärfe (mittlere Freq.) z1, 3 Ermöglicht die Einstellung der Bildschärfe im mittleren Frequenzbereich. –6 ~ +6

Schärfe (hohe Frequenzen)z3 Ermöglicht die Einstellung der Bildschärfe im oberen Frequenzbereich. –6 ~ +6

nn Wenn die Bild-Anpassung beendet ist Farbtonz4 Ermöglicht die Einstellung der Farbbalance zwischen rot und grün. –6 ~ +6

nn Wenn Sie Standard Bildqualität ohne Verwendung der Bild-Anpassung ausgeben Weißpegel Ermöglicht die Weißpegels. –5 ~ +5

drücken Sie dann PICT

Speicher 5 Standard Speicher 1 Wählen Sie mit 3 Einstellungen, die möchten. Konturenschärfe (DPIC) z3 Hebt Konturen im Bild hervor. Sie Position vertikal DNR Kontrast Speicher 1 die ändern

4 Ändern Sie die Einstellung mit

bbEinzelheiten über die Einstellungen finden Sie in der Tabelle auf der rechten Seite . Drücken Sie am abgepassten Bild. Technische Daten Drücken Sie und und dann

, um “Standard” auszuwählen, Die Einstellungswerte der Bild-Anpassung bleiben im Speicher bewahrt, selbst nachdem der Strom ausgeschaltet wurde. Gammakorrektur z1 Ermöglicht die Feineinstellung Videohelligkeit. Einstellung Schwarzpegelz3 Ermöglicht die Einstellung Schwarzpegels. z3：Dies wirkt sich nicht auf die Ausgabe über die Video- und S-VideoVideoanschlüsse aus. z4：Dies wirkt sich bei der Wiedergabe von Videos im PAL-Format nicht auf die Ausgabe über die Video- und S-Video-Videoanschlüsse aus. der des Wenn Sie “Gammakorrektur” auswählen und dann können Sie die Einstellung mit ändern. In der Darstellung der Gammakorrektur zeigt die Horizontalachse die Helligkeit des auf die Disc aufgenommenen Bildes an, und die Vertikalachse die Helligkeit des Bildes, wenn es von diesem Gerät ausgegeben wird. Speicher 5 –5 ~ +5

0 IRE Position horizontalz3 Ermöglicht die Verschiebung des Bildes nach rechts bzw. links. –7 ~ +7

Position vertikalz3 Ermöglicht die Verschiebung des Bildes nach oben bzw. unten. –7 ~ +7

Farbsättigung Ermöglicht die Einstellung der Farbsättigung. Schwarzwertz2 Legt den Schwarzwert (IRE Level) fest. z1 : Nicht effektiv für das Videosignal der HDMI OUT-Buchse. z2 : Nur wirksam für das 480i Video-Signal vom Video-Ausgang, S VideoAusgang und Komponentenvideo-Ausgang. Gammakorrektur G0:024

• Wenn die hellen Punkte der Disc-Seite an den dunklen Kontrast der Ausgabeseite angepasst werden, wird aus den feinen Teilen des hellen Bereichs, die normalerweise schwer zu sehen sind, ein klar sichtbares Bild. Speicher 5

• Wenn die dunklen Punkte der Disc-Seite an den hellen Kontrast der Ausgabeseite angepasst werden, wird aus den feinen Teilen des dunklen Bereichs, die normalerweise schwer zu sehen sind, ein klar sichtbares Bild. nn Wiederaufnahme der Ausgangswerte nach der Gamma-Korrektur Drücken Sie angezeigt wird. , während das Diagramm

2010/08/11 22:22:18 DEUTSCH Disc-Wiedergabe Wiedergabe von Dateien WEB-Kontrollfunktions (vSeite 47,48) HINWEIS Stellen·Sie·den·Fernseher-·und·Verstärkereingang·auf·den·DBPA100·ein.· 2 Schalten Sie den DBP-A100 ein. b·Um· die· Wiedergabe· mit· der· Bild-in-Bild-Darstellung· zu· starten,· müssen·Sie·vor·dem·Einschalten·des·DBP-A100·eine·SD·Memory· Card·mit·mindestens·1GB·Kapazität·einsetzen,·die·zuvor·vom·DBPA100·formatiert·wurde.

Drücken Sie , um die Medienwiedergabe auf “DISC MODE” einzustellen. 4 Legen Sie eine Disc ein.

• ·Drücken· Sie· die· Taste· ,· um· die· Transportlade·zu·öffnen·bzw.·zu·schließen.·
• ·Legen· Sie· die· Disc· mit· der· abzuspielenden· Seite·nach·unten·in·das·Laufwerk. b· Die·angezeigten·Angaben·variieren·abhängig·vom·wiedergegebenen· Medium. Außerdem· unterscheiden· sich· auch· die· Angaben,· die· bei· Wiedergabe·und·bei·Wiedergabestopp·angezeigt·werden. Informationsleistenanzeige BD · DVD · DVD-V · DVD-A · DivX Titel 1/1 Abgelaufen Titel Zeitanzeige Kapitel 1/6 00:05:52 Disc-Informationen Cursor Vor der Wiedergabe einer SD Memory Card Stellen·Sie·den·Fernseher-·und·Verstärkereingang·auf·den·DBPA100·ein.· b·Wird·oben·im·Display·umrahmt·angezeigt. (Siehe·nächste·Seite.) Technische Daten 1 Schalten Sie den Verstärker und den Fernseher ein. Fehlersuche

• ·Im· Betrieb· erscheint· unter· Umständen· oben· rechts· auf· dem· Fernsehschirm·das·Symbol·“ ”·(für·Verboten).·Das·Symbol·gibt· an,·dass·die·gewählte·Funktion·gesperrt·ist.
• ·Je·nach·Disc·lassen·sich·bestimmte·Funktionen·nicht·so·nutzen· wie·in·diesem·Handbuch·erläutert.·Weitere·Informationen·fi·nden· Sie·in·der·Anleitung·zur·jeweiligen·Disc.·
• ·Bei· Wiedergabe· einer· 2-seitig· beschriebenen· Disc· hält· die· Bildwiedergabe· unter· Umständen· vorübergehend· an.· Diese· Unterbrechung· kann· beim· Wechsel· von· der· 1.· zur· 2.· Lage· auftreten.· Es· handelt· sich· dabei· aber· nicht· um· eine· Fehlfunktion. 1 Schalten Sie den Verstärker und den Fernseher ein. Die angezeigte Wiedergabe-Information wechselt bei jedem Drücken von zwischen der Informationsleiste und dem Bildschirm des Mediaplayers. Zum Löschen der Anzeige drücken Sie die Taste , bis sie ausgeblendet wird. HDMI-Steuerfunktion Informationen Funktion während der Wiedergabe (vSeite 41) Vor der Wiedergabe einer Disc Hinweise zu den Wiedergabeinformationen Wiedergabe n Wiedergabe von Dateien (vSeite 38 ~ 40) Einleitung Einrichtung Wiedergabe von BD- und DVD-Video (vSeite 36) Wiedergabe von Super Audio CDs (vSeite 37) CD-Wiedergabe (vSeite 37) Wiedergabe von DVD-Audio (vSeite 37, 38) Audiowiedergabe in hoher Qualität (vSeite 38) Anschlüsse

Erste Schritte Wiedergabe 2 Setzen Sie eine SD Memory Card ein. 3 Schalten Sie den DBP-A100 ein. Drücken Sie

die 4 Medienwiedergabe auf “SD CARD Setzen· Sie· die· SD-Speicherkarte· in· Pfeilrichtung· mit· der· beschrifteten·Seite·nach·oben·ein·(vSeite·6,·8). MODE” einzustellen. Die·zuletzt·eingestellte·Medienwiedergabefunktion·bleibt·auch·beim· Umschalten·des·Geräts·auf·den·Standby-Modus·gespeichert. 2.DBP-A100_E2_DEU_000.indd

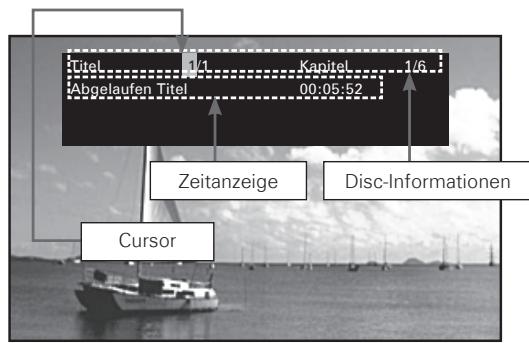

2010/08/11 22:22:19 DEUTSCH Erste Schritte Hinweise zu den Wiedergabeinformationen nn Anzeige von Disc-Informationen

• Gruppe Einrichtung Wiedergegebener Titel/Gesamtzahl der Titel Wiedergegebenes Kapitel/Gesamtzahl der Kapitel Wiedergegebene Gruppe/Gesamtzahl der Gruppen Wiedergegebener Track/Gesamtzahl der Tracks nn Zeitanzeige

• Track Wiedergabe HDMI-Steuerfunktion Informationen

• Abgelaufene Titelzeit
• Verbleibende Titelzeit
• Abgelaufene Kapitelzeit
• Verbleibende Kapitelzeit
• Abgelaufene Gruppenzeit
• Verbleibende Gruppenzeit
• Abgelaufene Trackzeit
• Verbleibende Trackzeit nn Anzeige des HDMI-Ausgangssignals
• Max. Kanäle Format/Auflösung des Videoausgangssignals Das ausgegebene Audioformat Anzahl der Audiokanäle, die vom angeschlossenen Gerät empfangen werden Suche mit Hilfe der Informationsleiste Media-Player-Anzeige Wenn Sie im orangefarbenen Cursorbereich die zu suchende Nummer eingeben, wird der jeweilige Eintrag gesucht. Es gibt 4 Suchmöglichkeiten: “Titelsuche”, “Kapitelsuche”, “Gruppensuche” und “Track-Suche”.

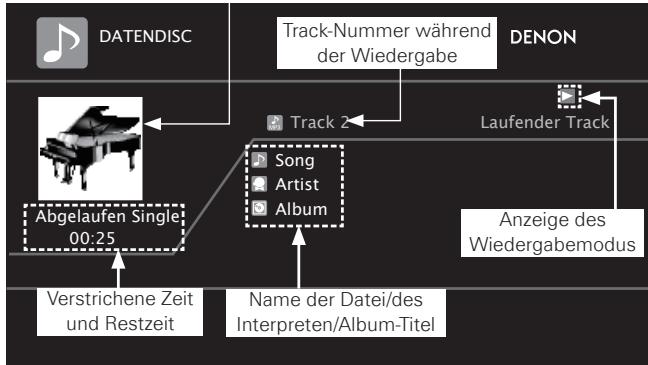

Sie mit 2 Geben Wert ein. 3 Drücken Sie auf SA-CD DATENDISC Setzen Sie den Cursor mit den Tasten auf den Eintrag, den Sie suchen möchten.

und Bild Abgelaufen Single 00:25

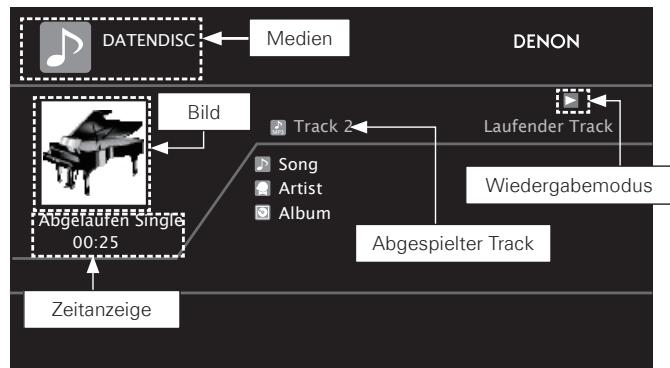

AAC LPCM Laufender Track Wiedergabemodus Album Abgespielter Track nn Anzeige von Disc-Informationen SA-CD

• ···················································· Bestätigen
• ······························Zahl eingeben WMA Zeitanzeige bbWenn die Information der Eingabenummer nicht auf der Disc enthalten ist, erscheint die Anzeige der aktuellen Wiedergabe wieder.

Track 2 Song Artist Die Suche wird gestartet und anschließend beginnt die Wiedergabe.

Name des Interpreten

Titel des Albums MP3 WMA AAC Fehlersuche Hinweise zur Zeitanzeige und zur Anzeige des HDMI-Ausgangssignals finden Sie unter “Informationsleistenanzeige” (vSeite 34). Technische Daten

• ··················································Wiedergabe der Disc-Menüs Titel 1 Hauptmeü Untertitel Kapitel 2 Audio-Einstellungen Kapitel 3 Blickwinkel Kapitel 4 Kapitel 5 Untermenü Hauptmenü GBeispielH·Disc-Menü 【例】ディスクメニュー Kapitel 6 GBeispielH·Hauptmenü

Drücken·Sie·die·Taste· ,·um·die·gewünschte·SekundärvideoAnzeige·zur·Wiedergabe·auszuwählen. Aus Off 1/X 2/X X/X GAuswählbare OptionH :·Sekundärvideo·wird·nicht·angezeigt. Aus 1/X z :·Das·erste·Sekundärvideo·wird·angezeigt. 2/X z :·Das·zweite·Sekundärvideo·wird·angezeigt. X/X z :·Das·x-te·Sekundärvideo·wird·angezeigt. z: “x”· ist· die· Anzahl· der· aufgezeichneten· Sekundärvideos.· Die· jeweilige·Zahl·hängt·vom·Inhalt·der·Disc·ab.

• ·Beim· Abspielen· einer· Disc,· die· eine· Bild-in-Bild-Darstellung· gestattet,· können· Sie· neben· dem· Film· (Erstvideo),· der· auf· der· Disc·gespeichert·ist,·auch·Anmerkungen·des·Regisseurs·oder·eine· zeitgleich· geschilderte· Nebengeschichte· sowie· ein· Nebenvideo· abspielen,· beispielsweise· mit· einem· anderen· Kamerawinkel· (Sekundärvideo).·
• ·Einige· BD-Discs· verwenden· SD-Karten· als· Aufnahme-Speicher·für· die· Bonus-View-Wiedergabe.· Setzen· Sie· die· SD-Speicherkarte· in· das· Gerät· ein,· wenn· sich· der· DBP-A100· noch· im· Standby-Modus· befi·ndet.
• ·Die·Wiedergabe·u.·ä.·sind·von·dem·Disc-Inhalt·abhängig·und·variiert· dementsprechend.·Näheres·dazu·entnehmen·Sie·der·Anleitung·zur· jeweiligen·Disc. GBeispielH·Bild-in-Bild-Darstellung HINWEIS
• ·Zum· Einsetzen· oder· Entnehmen· einer· SD-Speicherkarte· muss· sich· das· Gerät· im· Standby-Modus· befi·nden.· Wenn· Sie· eine· SD-Speicherkarte· bei· eingeschaltetem· Gerät· einsetzen,· wird· der· Inhalt·der·SD-Speicherkarte·nicht·gelesen.
• ·Für·die·BD-LIVE·und·die·Bild-in-Bild-Funktionen·muss·die·verwendete· SD-Karte·eine·Mindestkapazität·von·1·GB·besitzen.·Darüber·hinaus· muss·die·SD-Karte·vom·DBP-A100·formatiert·werden·(vSeite·31).
• ·Zur·Nutzung·der·BD-LIVE·Funktionen·verbinden·Sie·den·DBP-A100· mit·dem·Internet·und·nehmen·die·unten·erläuterten·Einstellungen· vor,·soweit·erforderlich:
• Anschlüsse·············· ·“Verbindung·mit·dem·Netzwerk”·(vSeite·19)
• Einstellungen··········· ·“Netzwerkeinstellungen”·(vSeite·29)
• ·Je·nach·Netzwerkumgebung·dauert·die·Verbindung·zum·Netzwerk· etwas· länger.· Andernfalls· ist· eine· Verbindung· eventuell· nicht· möglich.
• ·Entfernen·Sie·den·Schreibschutz·auf·der·SD-Speicherkarte. Technische Daten n Wiedergabe von BD-Videos mit der Bild-in-BildDarstellung Nebenvideo· (Sekundärvideo)· Fehlersuche

Hauptvideo· (Erstvideo) HDMI-Steuerfunktion Informationen If you have so mething to sa y, see this pict ure before you Wiedergabe Bei·BD·können·Sie·je·nach·Disc•·Im· Disc-Menü· können· Sie· Folgendes· einstellen.· Inhalt·den·Titel·und·das·Kapitel·aus· (Die· einstellbaren· Optionen· hängen· von· der· dem·Popup-Menü·auswählen. Popup-Menüs jeweiligen·Disc·ab.)

• · Audiosprache Titel 1 Titel 2 Bonus titel

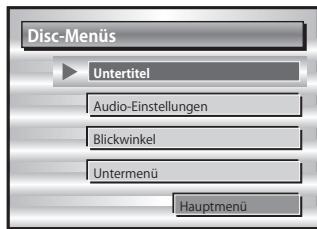

• · Audioformat·etc. GBeispielH·Popup-Menü 【例】ポップアップメニュー
• ·Bei·Wiedergabe·einer·BD·Hybrid-Disc·kann·mit·der·Taste· “BD·Layer”·oder·auf·“DVD·Layer”·umgeschaltet·werden. n BD-LIVE Funktionen nutzen
• ·Drücken·Sie·während·der·DVD-Videowiedergabe·die·Taste· ·oder·
• ·Die·Funktionen,·die·mit·BD-LIVE·genutzt·werden·können,·sind·von· ,·um·das·Menü·aufzurufen.· Disc·zu·Disc·unterschiedlich.·Einzelheiten·zu·den·Funktionen·und·zu· Zum·Weiterblättern·im·Menü·drücken·Sie·

• · ,·bis·der· deren·Bedienung·fi·nden·Sie·in·den·OSD-Displaymeldungen·und·in· nächste·Menüteil·erscheint.· den·Erläuterungen·der·einzelnen·Discs. Wählen Sie den wiederzugebenden Titel bzw. das •·Um· die· heruntergeladenen· Inhalte· für· die· BD-LIVE· Funktionen· nutzen·zu·können,·muss·sich·im·DBP-A100·eine·SD-Karte·befi·nden.· Kapitel im oberen Menü zur Wiedergabe aus. Verwenden·Sie·eine·SD-Karte·mit·1·GB·Kapazität·oder·mehr.·Darüber· hinaus·muss·die·SD-Karte·vom·DBP-A100·formatiert·werden.

• · ·······································Auswahl
• ·Während·der·Wiedergabe·einer·BD-LIVE·kompatiblen·Disc·darf·die· SD-Karte·nicht·aus·dem·DBP-A100·entfernt·werden.

(“Vor DVD-V Anschlüsse für die Wiedergabe 1 Vorbereitung Wiedergabe einer Disc” vSeite 34). Sie die zutreffenden 2 Nehmen Einstellungen für die Wiedergabe im

Erste Schritte Wiedergabe von BD- und DVD-Video

2010/08/11 22:22:20 DEUTSCH Erste Schritte Wiedergabe von Super Audio CDs SA-CD Anschlüsse für die Wiedergabe (“Vor der Wiedergabe 1 Vorbereitung einer Disc” vSeite 34). Drücken Sie die Taste , um 2 den Bereich und die Lage für die Einrichtung Wiedergabe auszuwählen. Multi Wiedergabe Stereo

: Spielt den Mehrkanalbereich des HD-Layers. : Spielt den 2-Kanalbereich des HD-Layers. : Spielt das CD-Layer. HDMI-Steuerfunktion Informationen bbDrücken von gibt den ausgewählten Bereich bzw. das Layer wieder. nn Anzeige von Text oder Wiedergabezeiten Siehe “Media-Player-Anzeige” (vSeite 35).

• Bei der Wiedergabe einer Disc, deren gewählter Bereich bzw. Layer nicht vorhanden ist, wählen Sie den wiederzugebenden Bereich bzw. das Layer in der Reihenfolge “Multi”, “Stereo”, “CD” aus.
• Der unter gewählte Bereich bzw. das Layer bleibt auch nach dem Ausschalten gespeichert. CD-Wiedergabe

Gruppe/Track wechseln Drücken Sie die Taste für die Wiedergabe (“Vor der Wiedergabe 1 Wiedergabe oder bei 1 Vorbereitung einer Disc” vSeite 34). Suchmodus auszuwählen. 2 Drücken Sie auf . , um während der Wiedergabestopp den Der Suchmodus wird rechts oben auf dem Bildschirm angezeigt. Die Wiedergabe beginnt. bbMit jedem Drücken der Taste Gruppensuche nn Anzeige der Wiedergabezeiten Siehe “Media-Player-Anzeige” (vSeite 35). Track-Suche 2 Wählen Gruppe Sie die wiederzugebende und den Track aus dem Hauptmenü aus und starten Sie anschließend die Wiedergabe. Wiedergabe von DVD-Audio DVD-A für die Wiedergabe (“Vor 1 Vorbereitung der Wiedergabe einer Disc” vSeite 34). Sie den abzuspielenden Teil 2 Wählen mit aus. ändert sich der Suchmodus.

Startet die Wiedergabe der Gruppe oder des Tracks mit der eingegebenen Nummer bbAnweisungen zur Eingabe von Zahlen finden Sie unter “Bestimmte Bereiche mithilfe der Suchmodi aufrufen” (vSeite 42). Audio : Wiedergabe des Audioteils. Video : Wiedergabe des Videoteils. ein Hauptmenü vorhanden 3 Falls ist, wählen Sie die Gruppe und den Der mit dieser Funktion eingestellte Suchmodus bleibt gespeichert, bis auf Standby-Modus umgeschaltet oder die Disc-Lade geöffnet wird. Fehlersuche Track für die Wiedergabe aus dem Hauptmenü aus, und starten Sie danach die Wiedergabe.

• ····································Auswahl Technische Daten

• ·····················Bestätigung oder Wiedergabe

• ·································Wiedergabe nn Anzeige von Text oder Wiedergabezeiten Siehe “Informationsleistenanzeige” (vSeite 34).

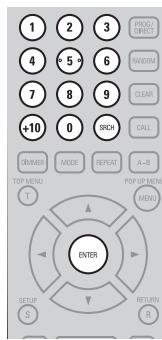

2010/08/11 22:22:21 DEUTSCH Bonus-Gruppenwiedergabe Unter Umständen enthält die DVD-Audio eine Bonus-Gruppe, die nach Eingabe eines Kennworts abgespielt werden kann. –/5

Die Wiedergabe startet anschließend mit dem

1. Track der gewählten Gruppe.

bbDas Kennwort kann auch im Menüdisplay eingegeben werden. Befolgen Sie dazu die Anweisungen im Display. nn Bei Eingabe des falschen Kennworts Drücken Sie auf , um die eingegebene Zahl zu löschen. Tragen Sie anschließend die richtige Zahl ein. AAC SA-CD LPCM

JPEG Diese Funktion ermöglicht Ihnen die Audiowiedergabe in hoher Qualität, indem das Videosignal etc. angehalten und die Ausgabe unterbrochen wird, um lediglich das analoge Audiosignal auszugeben. Drücken Sie bei Wiedergabestopp auf und wählen Sie den Pure-Direct-Modus aus. Aus(Off) : Schaltet die Pure-Direct-Funktion aus. : Schaltet den digitalen Signalausgang, den Videosignalausgang und die Anzeige Displayfenster aus. User Preset 1 : Aktiviert die gespeicherte Pure-Direct-Einstellung. (“Pure-Direct-Einst.” vSeite 28) User Preset 2 Ein (On) nn Hinweise zur Dateiwiedergabe Es gelten die folgenden Obergrenzen in Bezug auf die Anzahl der Ordner und Dateien, die vom DBP-A100 angezeigt werden können. (Der Stammordner ist in die Obergrenze einkalkuliert.)

• Anzahl der Verzeichnisebenen·····················8 Ebenen
• Anzahl der Ordner················································· 999
• Anzahl der Dateien·············································· 9999
• Anzahl der Zeichen für die Textanzeige
• Dateiname, Ordnername······································ 32
• Name des Interpreten, Titel usw.·························· 60 bbTexte, die länger als eine Zeile sind, werden im Display als Laufschrift angezeigt. bbFalls sich in einem Dateinamen oder im Namen eines Interpreten, Titels oder Albums Zeichen befinden, die vom Menüdisplay nicht unterstützt werden, werden diese nicht korrekt angezeigt.

• Während der Anzeige des GUI-Menüs können Sie die Taste nicht benutzen.
• Bei eingeschalteter Pure-Direct-Funktion und ausgeschalteter Hauptanzeige im Display werden alle Anzeigen außer der Netzanzeige ausgeschaltet.
• Die Pure-Direct-Einstellung geht auf “Aus” zurück, wenn der DBPA100 in den Standby-Modus geschaltet wird. Fehlersuche Standbilder auswählen WMA DVD HDMI-Steuerfunktion Informationen Sie auf MP3 DVD-V Wiedergabe Geben Sie mit den Tasten ein 3 4-stelliges Kennwort ein, und drücken DVD-A Einrichtung Gruppe

Wiedergabe von Dateien Anschlüsse

Sie mit den Tasten 2 Geben die Nummer der Bonus-Gruppe ein. Schalten Sie auf Stopp, und wählen Sie mit der Taste “Group”. Audiowiedergabe in hoher Qualität (Pure-Direct-Funktion) Erste Schritte Wiedergabe von DVD-Audio Bei DVD-Audio-Medien mit Standbildern können Sie während der Wiedergabe Standbilder anzeigen. Technische Daten Drücken Sie während der Wiedergabe auf Das nächste Standbild wird angezeigt.

2010/08/11 22:22:21 DEUTSCH Erste Schritte Dateiwiedergabe Hinweise zur Ordner- und Dateianzeige Dateiwiedergabe Anschlüsse MP3 WMA AAC DVD

LPCM DivX JPEG Einrichtung

Drücken Sie die Taste , und wählen 2 Sie die Medien-Wiedergabefunktion aus. nn Ordneranzeige Alle Tracks All Track Mode Schalten Sie den DBP-A100 ein. DISC MODE Wiedergabe HDMI-Steuerfunktion Informationen

einer Folder Folder Folder Folder Folder Folder Folder Gegenwärtig · wiedergegebenes · Medium File A File B

• ·········································Zur ersten Ebene Sie zur Auswahl des Wiedergabemodus auf 5 Drücken

Technische Daten Alle Tracks Ordnermodus : Gibt alle Dateien wieder, die sich auf dem Medium befinden. : Gibt die Dateien im ausgewählten Ordner wieder. In der Abspielanzeige wird das Ordnersymbol eingeblendet. File C File D File E DivX File 1 JPEG File 1

Drücken Sie auf anzuzeigen. , um die nächste Seite Drücken Sie auf anzuzeigen. , um die vorherige Seite Zufallswiedergabe [1/12] File A File B Dateien innerhalb des gewählten Ordners

nn Angezeigte Seite wechseln

Zufallswiedergabe aus Zufallswiedergabe an Folder A Gewählte Datei Datei zur Wiedergabe Dateiformate

• ················ Display-Auswahl Drücken Sie auf

aktuellen Ebene Ordner Wählen Sie einen Ordner der wiederzugebenden Daten und drücken Sie

• ········································Eine Ebene höher DATENDISC Ordnername der [1/18] Aktuelle Verzeichnisebene/Dateiliste Root/ Medium einlegen.

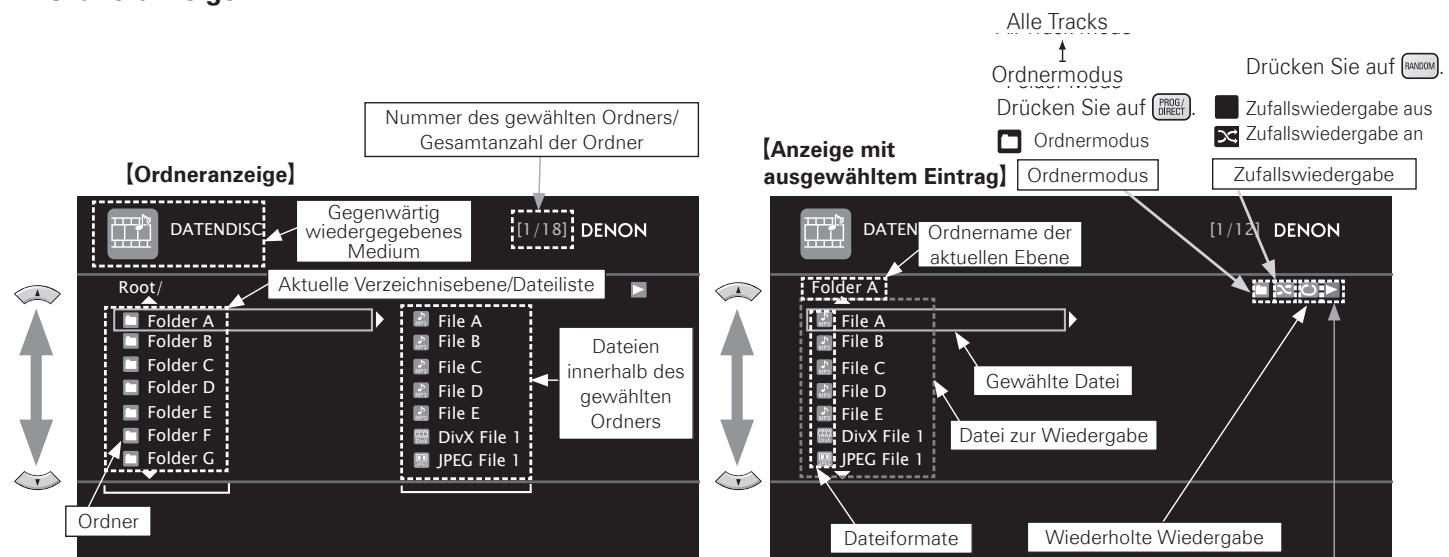

Ordnermodus GAnzeige mit ausgewähltem EintragH Ordnermodus GOrdneranzeigeH DATENDISC Der Dateibrowser-Bildschirm wird erscheinen. bb Zum Einlegen bzw. Einsetzen von Medien lesen Sie die Anweisungen unter “Einlegen von Discs” bzw. “Einstecken einer SD-Speicherkarte” (vSeite 6). bbWenn der Dateibrowser-Bildschirm nicht erscheint, drücken Sie

Nummer des gewählten Ordners/ Gesamtanzahl der Ordner : Disc-Wiedergabe von SD CARD MODE : Wiedergabe SD-Speicherkarte Ordnermodus Folder Mode Drücken Sie auf LPCM-Datei MP3-Datei WMA-Datei AAC-Datei JPEG-Datei DivX®-Datei Ordner Wiederholte Wiedergabe Wiederholung aus Track-Wiederholung Alles wiederholen Drücken Sie auf

Wiedergabemodus Wiedergabe Pause Stopp Schnellrücklauf Schnellvorlauf Informationen über abspielbaren Medien und Dateien finden Sie unter “Abspielbare Medien” (vSeite 3, 4). 6 Auswahl und Wiedergabe von Dateien.

• ········Bestätigung oder Wiedergabe Die jeweiligen Wiedergabefunktionen hängen von der gewählten Wiedergabedatei ab. Siehe “Funktion während der Wiedergabe” (vSeite 40).

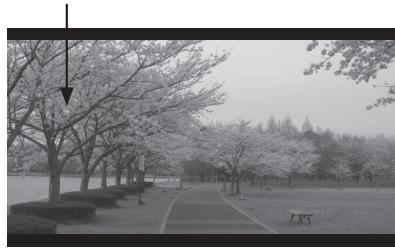

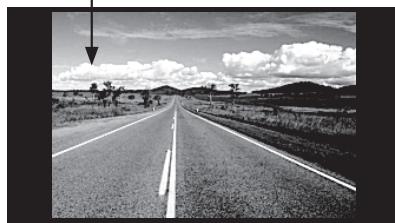

2010/08/11 22:22:23 DEUTSCH Hinweise zum Displayinhalt während der Wiedergabe Funktion während der Wiedergabe Inhalt bei Wiedergabe von Audiodateien MP3 Zeigt das JPEG-Bild für CD-Cover etc. an, sofern es in der abzuspielenden Datei gespeichert ist. Drücken Sie bei Wiedergabestopp auf anschließend auf oder auf

nn Wechsel des angezeigten Standbilds Drücken Sie auf

• Vor der Wiedergabe bzw. Anzeige des nächsten Bilds. und nn Während einer Anzeigepause Anzeige des Wiedergabemodus Drücken Sie auf

• Zum Abbrechen der Pause drücken Sie auf Drücken Sie zur Auswahl der wiederholten Wiedergabe auf

nn Ändern der Standbildausrichtung Drücken Sie auf DATA DISC Name der Datei/des Interpreten/Album-Titel

• ···························· 90° Drehung nach rechts HINWEIS Bei der Wiedergabe von MP3 und AAC-Audiodateien können JPEGBilder z. B. von CD-Covern etc. angezeigt werden, sofern diese in der abzuspielenden Datei gespeichert sind. Wiedergabe von JPEG-Dateien (Standbildern) Anzeige von DivX®-und JPEG-Dateien Diashow-Wiedergabe von JPEG-Einzelbildern, die auf einer CD-R/RW, DVD-R/-RW/+R/+RW Disc oder auf einer SD-Speicherkarte gespeichert sind. Zeigt das abgespielte Video an. nn Zurückkehren zum Miniaturbild-Anzeigebildschirm JPEG

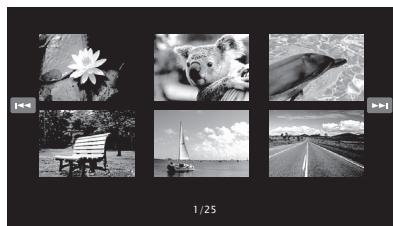

Fehlersuche Drücken Sie während 1 Bildschirm angezeigt wird. Drücken Sie auf HDMI-Steuerfunktion Informationen Verstrichene Zeit und Restzeit Album DivX nn Wiederholte Wiedergabe Laufender Track Song Artist Abgelaufen Single 00:25 LPCM nn Wiedergabe in beliebiger Reihenfolge (Zufallswiedergabe) Track-Nummer während der Wiedergabe Track 2 AAC Einrichtung DATENDISC WMA

• Mit folgenden Befehlen können Sie im GUI-Menü die Dauer für die Bilddarstellung festlegen: “Anzeige-Einstellungen” – “DiashowIntervall” (vSeite 30).
• Bei größeren Bilddateien ist die Darstellungsdauer eventuell etwas länger als das eingestellte Intervall. Anschlüsse Wiedergabe von Audiodateien und DivX®-Dateien Erste Schritte Dateiwiedergabe der Dateibrowser- Das Miniaturbild-Fenster wird angezeigt. Technische Daten bbWenn Sie drücken, während der Miniaturbild-Bildschirm angezeigt wird, gelangen Sie zurück zum Dateibrowser-Bildschirm. Zeigt das wiedergegebene Standbild an 1/25 Sie auf 2 Drücken Standbilder auszuwählen. 3 Drücken Sie auf . , um Vollbilddarstellung des gewählten Bilds. 2.DBP-A100_E2_DEU_000.indd

2010/08/11 22:22:24 DEUTSCH Erste Schritte Während der Wiedergabe aktivierbare Funktionen Während der Wiedergabe aktivierbare Funktionen Anschlüsse Einrichtung Wiedergabe HDMI-Steuerfunktion Informationen Fehlersuche n Wiedergabepause einschalten (vSeite 41) n Wiedergabestopp (Fortsetzungsfunktion) (vSeite 41) n Zum gewünschten Kapitel/Track/Datei springen (vSeite 41) n Bestimmte Bereiche mithilfe der Suchmodi aufrufen (vSeite 42) n Wiederholt abzuspielende Positionen speichern (Lesezeichenfunktion) (vSeite 43) n Schnellvorlauf/Schnellrücklauf (vSeite 43) n Schrittweise Wiedergabe (vSeite 43) n Wiedergabe bei langsamem Vor-/ Rücklauf (vSeite 43) n Wiedergabe in beliebiger Reihenfolge (Zufallswiedergabe) (vSeite 44) n Wiederholte Wiedergabe (vSeite 44) n Wiederholte Wiedergabe zwischen bestimmten Stellen (A-B wiederholen) (vSeite 44) n Wiedergabe mit fest definierter Reihenfolge (Programmierte Wiedergabe) (vSeite 45) n Audio umschalten (vSeite 45, 46) n Untertitel und Untertitel-Stil ändern (vSeite 46) n Winkel wechseln (vSeite 47) n Helligkeit des Displays ändern (Dimmerfunktion) (vSeite 47) Technische Daten Wiedergabepause einschalten BD · DVD-A · DVD-V · DVD · SA-CD · CD · SD MP3 · WMA · AAC · LPCM · DivX Drücken Sie während der Wiedergabe auf . Im·Display·leuchtet·die·Anzeige·“3”·auf. b·Drücken· Sie· auf· ,· um· die· normale· Wiedergabe·fortzusetzen.· Zum gewünschten Kapitel/Track oder zur gewünschten Datei springen Wenn·das·Video·bei·aktivierter·Pause·verschwommen· ist,·halten·Sie·die·Wiedergabe·an·und·drücken·Sie· auf· .·Ändern·Sie·danach·im·GUI-Menü·“AnzeigeEinstellungen”· –· “Standbildmodus”· –· “Field”· (vSeite·30). BD · DVD-A · DVD-V · DVD · SA-CD · CD · SD MP3 · WMA · AAC · LPCM · DivX Wiedergabestopp (Fortsetzungsfunktion) BD · DVD-A · DVD-V · DVD · SA-CD · CD · SD MP3 · WMA · AAC · LPCM · DivX Drücken Sie während der Wiedergabe auf Die·Wiedergabe·stoppt. Drücken Sie während der Wiedergabe auf oder auf .

• Die· Wiedergabe· beginnt· am· Anfang· des· Kapitels/Tracks·bzw.·der·abgespielten·Datei.
• Die· Wiedergabe· beginnt· am· Anfang· des· nächsten· Kapitels/Tracks· bzw.· der· nächsten· Datei.· b·Drücken·Sie·so·oft,·bis·Sie·das·gewünschte·Kapitel·bzw.·den·Track· oder·die·Datei·erreicht·haben,·zu·der·Sie·springen·möchten. n Hinweise zur Fortsetzungsfunktion BD · DVD-A · DVD-V · DVD · DivX Beim· Anhalten· der· Wiedergabe· wird· die· unterbrochene·Position·gespeichert.
• ··Im·Display·blinkt·“1”.·Drücken·Sie·auf· ,·um· die· Wiedergabe· nach· einem· Wiedergabestopp· ab· der· gespeicherten· Unterbrechungsposition· fortzusetzen.· Je· nach· Disc-Inhalt· ist· das· Springen· zum· Anfang· eines· Titels· oder· einer·Gruppe·nicht·möglich. n Wiedergabefortsetzung abbrechen Führen·Sie·folgende·Schritte·aus.
• ·Drücken·Sie·bei·Wiedergabestopp·auf·

• ·Öffnen·Sie·die·Disc-Lade.·
• ··Schalten· Sie· den· Wiedergabemodus· mit· auf·ein·anderes·Medium·um.·

• ·Die· Fortsetzungsfunktion· funktioniert· bei· Menü-Wiedergabe· oder· bei·BD-J·(Blu-ray·Disc·Java)·kompatiblen·Discs·nicht.·
• ·Die· Fortsetzungsfunktion· bleibt· in· Kraft,· auch· wenn· das· Gerät· auf· Standby· geschaltet· wird.· Bei· DivX®-Dateien· wird· die· Fortsetzungsfunktion· jedoch· abgebrochen,· auch· dann,· wenn· der· Standby-Modus·eingeschaltet·wird.
• ·Wenn·das·Gerät·durch·Abziehen·des·Netzsteckers·komplett·stromlos· gemacht·wird,·wird·die·Fortsetzungsfunktion·außer·Kraft·gesetzt.

2010/08/11 22:22:26 DEUTSCH GFür Suchmodi geeignete Medien und DateienH Bestimmte Bereiche mithilfe der Suchmodi aufrufen DVD-A MP3 DVD-V WMA DVD AAC SA-CD LPCM

DivX , und Oben im Display wird die Suchmodusleiste eingeblendet.

• Mit jedem Tastendruck wird auf einen anderen Suchmodus umgeschaltet. Kapitel – –/21 Titel –/5 nn Track-Suche Track – –/15 nn Gruppensuche Gruppe –/5

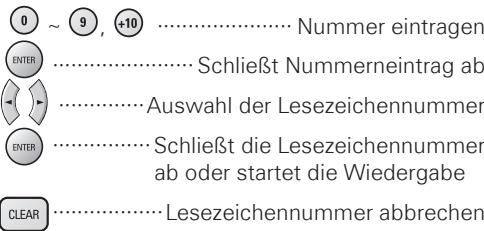

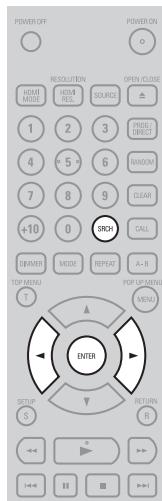

bbHinweise zur Lesezeichensuche Startet die Wiedergabe ab der gewählten Lesezeichennummer.

z: Abhängig von der Anzahl der aufgenommenen Musikstücke oder Kapitel brauchen Sie die “ENTER”-Taste nicht zu verwenden.

• Bei programmierter oder Zufallswiedergabe funktioniert der , um innerhalb eines Suchmodus nicht. Drücken Sie auf Titels vorwärts zu springen.
• Die Zeitmarkensuche richtet sich nach der Wiedergabedauer von Titeln und Tracks. Die Kapitel-Wiedergabedauer wird jedoch nicht berücksichtigt.
• Der Suchmodus ist vom Discinhalt abhängig und funktioniert bei manchen Medien unter Umständen nicht.

• Die Funktion bricht ab, wenn das Gerät etwa 5 Sekunden lang auf die Eingabe eines Kapitels/ Titels/Tracks bzw. einer Gruppe wartet, ohne dass etwas eingegeben wird.
• Wenn das Gerät auf Standby geschaltet oder die Disc herausgenommen wird, wird das eingestellte Lesezeichen gelöscht. oder Einstellungen in 2 Suchkriterien der Suchmodusleiste.

• ······················· Schließt Nummerneintrag ab
• ·············· Auswahl der Lesezeichennummer Technische Daten Lesezeichen 1 2 3 4 5 6 7 8 AC

Fehlersuche Gesamtzeit 10 : 15 11 nn Lesezeichensuche Zeit – – : – – : – – DVD MP3 LPCM Suche einer bestimmten Stelle nach Eingabe eines Sucheintrags. nn Zeitmarkensuche Zeitmarkensuche – – – : – – : – – DivX

HDMI-Steuerfunktion Informationen nn Titelsuche Suchmodus Kapitelsuche Titelsuche Zeitmarkensuche Lesezeichensuche b Track-Suche Gruppensuche SA-CD Wiedergabe nn Kapitelsuche DVD-A Einrichtung Drücken Sie während der Wiedergabe auf 1 wählen Sie einen Suchmodus.

Medien / Datei Erste Schritte Während der Wiedergabe aktivierbare Funktionen

• ················ Schließt die Lesezeichennummer ab oder startet die Wiedergabe

2010/08/11 22:22:27 DEUTSCH Erste Schritte Während der Wiedergabe aktivierbare Funktionen nn Wiedergabe gespeicherter Stellen Wiederholt abzuspielende Positionen speichern (Lesezeichenfunktion) Anschlüsse

Wählen Sie mit aus, und drücken Sie anschließend auf DivX Einrichtung Eine Stelle, die Sie vielleicht noch einmal ansehen oder anhören möchten, können Sie mit einem Lesezeichen versehen, damit die Wiedergabe im Anschluss an der betreffenden Position fortgesetzt werden kann. Drücken Sie während der Wiedergabe auf 1 wählen Sie “Lesezeichen”. , und Wiedergabe Oben im Display wird die Suchmodusleiste eingeblendet. Lesezeichen 1 2 3 4 5 6 7 8 AC Zeit – – : – – : – – HDMI-Steuerfunktion Informationen Sie auf 2 Drücken auszuwählen. , um die Nummer Lesezeichen 1 2 3 4 5 6 7 8 AC Zeit – – : – – : – – bbDie Nummern, die Sie bereits eingestellt haben, werden mit einem “ ” versehen.

Drücken Sie an der gewünschten Lesezeichenstelle auf

Fehlersuche Die Stelle wird unter der gewählten Lesezeichennummer gespeichert. bbDie an der betreffenden Stelle verstrichene Abspieldauer wird angezeigt. Technische Daten Lesezeichen 1 Zeit 3 4 5 6 7 8 AC 1 : 23 : 45 Schrittweise Einzelbildwiedergabe eine Lesezeichennummer

Wählen Sie die Nummer des zu löschenden Lesezeichens, und drücken Sie auf Wählen Sie “AC” und drücken Sie auf DVD-V MP3 DVD bbDrücken Sie auf , um die normale Wiedergabe fortzusetzen.

• Die Einzelbildwiedergabe rückwärts ist beim DBPA100 nicht möglich.
• Wenn das Video während der Schritt-für-SchrittWiedergabe verwackelt ist, halten Sie die Wiedergabe an, drücken Sie , und ändern Sie im GUI-Menü “Anzeige-Einstellungen” – “Standbildmodus” – “Field” (vSeite 30). Wiedergabe bei langsamem Vor-/ Rücklauf Schnellvorlauf/Schnellrücklauf DVD-A DVD-V Mit jedem Tastendruck wird ein weiteres Einzelbild von der Disc abgespielt.

• Je nach gespeicherten Positionen werden unter Umständen keine Untertitel angezeigt.
• Wenn Sie das Gerät auf Standby umschalten oder die Disc auswerfen, werden die eingestellten Lesezeichen gelöscht.
• Die Markierungsfunktion arbeitet nicht titeloder gruppenübergreifend.
• Die Lesezeichensuche lässt sich nur während der Wiedergabe aktivieren.

DivX Drücken Sie während der Wiedergabepause auf . nn Lesezeichen löschen nn Alle Lesezeichen löschen DVD-V SA-CD AAC

DivX Drücken Sie während der Wiedergabe auf oder auf .

• Mit jedem Tastendruck ändert sich die Schnellvorbzw. die Schnellrücklaufgeschwindigkeit.
• Die Geschwindigkeit ist abhängig von der Disc und der Datei. , um die normale bbDrücken Sie auf Wiedergabe fortzusetzen.

• Sie können während eines Programms oder Zufallswiedergabe keinen Schnellvorlauf / Schnellrücklauf durch Dateien oder Track vornehmen.
• Bei manchen DivX®-Dateien ist der Schnellvor- und -rücklauf unter Umständen deaktiviert.
• Bei einem Schnellvorlauf bzw. Schnellrücklauf auf einer BD oder DVD wird die Tonausgabe deaktiviert.

Drücken Sie während der Wiedergabepause auf

Mit dem jedem Tastendruck ändert sich die Geschwindigkeit. bbBei Zeitlupenwiedergabe rückwärts wird die Geschwindigkeit nicht verändert. , um die normale bbDrücken Sie auf Wiedergabe fortzusetzen.

• Audio wird während des langsamen Vor-/ Rücklaufes nicht ausgegeben.
• Wenn das Video während der Zeitlupenvorlauf-/ZeitlupenrücklaufWiedergabe verwackelt ist, halten Sie die Wiedergabe an, drücken Sie und ändern Sie im GUI-Menu “Anzeige-Einstellungen” – “Standbildmodus” – “Field” (vSeite 30).

2010/08/11 22:22:28 DEUTSCH Wiederholte Wiedergabe Wiedergabe in beliebiger Reihenfolge (Zufallswiedergabe)

MP3 WMA AAC LPCM DivX Sie bei Wiedergabestopp auf 1 Drücken

Laufender Track DVD-V DVD SA-CD Im Display leuchtet das Symbol “A–” auf. bbDrücken Sie auf aufzuheben. DVD-A MP3

WMA DVD AAC LPCM Display DivX Sie erneut auf , wenn die 2 Drücken gewünschte Endposition (B) erreicht ist.

• Wenn A-B wiederholen aktiviert ist, können Sie keine Titel/Dateien überspringen.
• Wenn Sie bei aktivierter A-B Wiederholfunktion eine Suche starten, wird die Funktion A-B wiederholen abgebrochen.
• Die A-B-Wiedergabewiederholung kann abhängig von der Szene unter Umständen nicht aktiviert werden.
• Die A-B-Wiedergabewiederholung von MP3/WMA/AAC/JPEG/ LPCM-Dateien ist nicht möglich.
• Wenn die Wiedergabewiederholung aktiviert ist, steht die Wiedergabefunktion A-B wiederholen nicht zur Verfügung.
• Die A-B-Wiedergabewiederholung kann abhängig von der jeweiligen DivX®-Datei unter Umständen nicht aktiviert werden.

• Je nach Disc-Inhalt lassen sich bestimmte Wiederholfunktionen nicht aufrufen.
• Auch wenn eine wiederholte Wiedergabe eingestellt wurde, kann es bei manchen Discs vorkommen, dass die Disc nicht zum Anfang des Titels oder Kapitels zurückkehrt sondern mit der nächsten Szene fortfährt.
• Bei wiederholter A-B Wiedergabe kann die wiederholte Wiedergabefunktion nicht aktiviert werden. Technische Daten Modus Kapitel-Wiederholung Track-Wiederholung Titel-Wiederholung Gruppen-Wiederholung Alles wiederholen JPEG der

Fehlersuche SA-CD DivX HDMI-Steuerfunktion Informationen

, um die Anfangsposition (A) wieder bbUm wieder zur normalen Wiedergabe zurückzukehren, drücken Sie auf , und wählen Sie “Wiederholung aus”. Hinweise zur Wiederholfunktion

Sie während der Wiedergabe an 1 Drücken gewünschten Anfangsposition (A) auf die Taste bbUm wieder zur normalen Wiedergabe zurückzukehren, drücken Sie auf , und wählen Sie “Wiederholung aus”. Medium/Datei

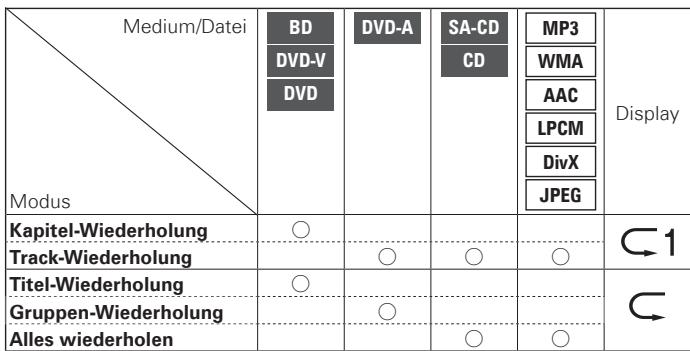

Album Die einstellbaren Wiederholfunktionen sind von der wiedergegebenen Disc bzw. Datei abhängig. 2.DBP-A100_E2_DEU_000.indd

Im Display wird das Symbol “B” eingeblendet, und die A-B-Wiedergabefunktion wird aktiviert. Single Elapsed 00:35 Die Zufallswiedergabe ist je nach Disc-Inhalt unter Umständen nicht aktivierbar. Wiederholte Wiedergabe zwischen bestimmten Stellen (A-B wiederholen) JPEG Wiederholmodus DATENDISC Sie zur 2 Drücken Wiederholmodus auf

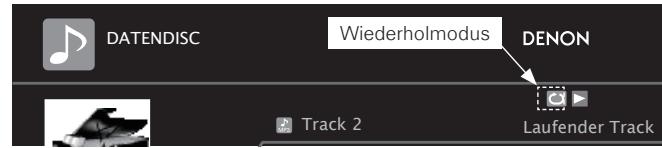

Das Wiederholungsmodus-Symbol wird rechts oben auf dem Bildschirm angezeigt.

• Mit jedem Tastendruck wird auf eine andere Wiederholfunktion umgeschaltet. Track 2 Drücken Sie bei Wiedergabestopp auf

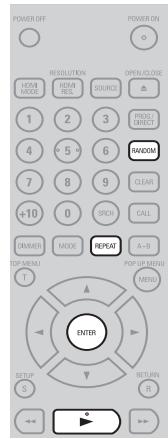

DivX 1 Drücken Sie während der Wiedergabe auf Song Artist nn Normale Wiedergabe fortsetzen SA-CD Wiedergabe Sie auf 2 Drücken Wiedergabe zu starten. MP3 DVD-V Einrichtung Im Display leuchtet der Vermerk “RAND” auf und auf dem Bildschirm wird “Zufallswiedergabe” angezeigt. DVD-A Anschlüsse SA-CD

Erste Schritte Während der Wiedergabe aktivierbare Funktionen

2010/08/11 22:22:29 DEUTSCH Erste Schritte Während der Wiedergabe aktivierbare Funktionen Wiedergabe mit fest definierter Reihenfolge (Programmierte Wiedergabe) Anschlüsse SA-CD

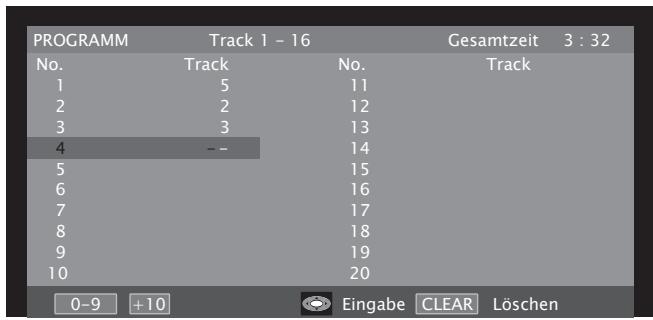

Im Display leuchtet “PROG” auf, und die Programmübersicht wird angezeigt. Wiedergabe PROGRAMM No.

HDMI-Steuerfunktion Informationen 0-9 Track 1 - 16 Track

Gesamtzeit Track 3 : 32 Löschen Sie die zu programmierenden 2 Tragen Track-Nummern ProgrammEinstellfenster ein.

Wählen Sie 3 Audiosprache.

nn Alle programmierten Inhalte löschen Primär Sekundär Audio umschalten

DivX Bei Discs und Dateien, die mehrere Tonspuren enthalten, lässt sich die Tonspur während der Wiedergabe umschalten. Bei BD können Sie den Untertitel-Ton mit “Sekundär" umschalten, z. B. interaktives Audiomaterial und Audio-Kommentare. Sie während der Wiedergabe des Titels mit 1 Drücken Primär-/ Sekundäraudio auf Die gegenwärtig angezeigt. mit wiedergegebene die gewünschte Audio

Wechseln zwischen Primär-/ Sekundäraudio einer BD Eingabe CLEAR +10 Drücken Sie bei Wiedergabestopp auf Drücken Sie auf Bis zu 20 Tracks können Sie maximal programmieren. Drücken Sie bei Wiedergabestopp auf nn Programmierte Tracks einzeln löschen Tonspurnummer 4 Drücken Sie auf 2/5 : Dolby Digital 3/2.1 Japanisch –/1 : Aus

Das Einstellfenster wird wieder ausgeblendet.

• Je nach Disc-Inhalt kann die Tonspur nur über das Disc-Menü umgeschaltet werden. Kehren Sie in diesem Fall zum Disc-Menü zurück, um den Ton dort umzuschalten.
• Stellen Sie sicher, dass Sie den “BD-Audiomodus” auf “Mix-Audio” (vSeite 32) stellen, um Sekundäraudio wiederzugeben.
• Auch wenn die Bild-in-Bild-Wiedergabe ausgeschaltet ist, kann es je nach BD vorkommen, dass nur Sekundäraudio ausgegeben wird. wird Audio Primär Sekundär 1/5 : Dolby Digital 3/2.1 Englisch –/1 : Aus

• ······································ Eingeben Fehlersuche Drücken Sie auf , wählen 2 Sie “Primär” oder “Sekundär”, und

• ········································ Eintrag bestätigen 3 Drücken Sie auf

Die Wiedergabe wird mit der programmierten Reihenfolge gestartet. Technische Daten nn Inhalt des Programms prüfen Drücken Sie während der Wiedergabe auf Das Programm-Fenster wird angezeigt. drücken Sie anschließend die Taste

Den Inhalt des Programms, das im Display des Geräts angezeigt wird, können Sie nachprüfen. Drücken Sie bei Wiedergabestopp auf

Primär 1/5 : Dolby Digital 3/2.1 Englisch Sekundär –/1 : Aus bbWenn sich auf dem Medium mehrere Tonspuren befinden, wird ein Fenster mit der aktuellen Tonspurnummer und der Anzahl der aufgezeichneten Tonspuren angezeigt. bbWenn unter “BD-Audiomodus” die Option “HDAudio” (vSeite 32) eingestellt ist, wird die “Sekundär” Tonspur nicht wiedergegeben.

2010/08/11 22:22:29 DEUTSCH Audio umschalten (alle Medien außer BD) Die gegenwärtig angezeigt. wiedergegebene Untertitel und Untertitel-Stil ändern

Tonspurnummer wird DVD-V

DivX Bei Wiedergabe einer Disc oder Datei, die Untertitel enthält, können Sie die Untertitel ein- und ausschalten und die Untertitelsprache ändern. Bei BD können Sie den Stil der Untertiteldarstellung ändern. GBeispielH DVD : Dolby Digital 3/2.1 Englisch , um "Audio" GBeispielH DVD Video

Drücken Sie während der Wiedergabe auf

Die gegenwärtig wiedergegebene Untertitelnummer wird angezeigt. : Dolby Digital 3/2.1 Japanisch 3 Drücken Sie auf

Das Einstellfenster wird wieder ausgeblendet. Primär Sekundär Stil 1/5 : Englisch –/1 :

Aus –/5 Drücken Sie auf 2 “Primär”, “Sekundär” , wählen Sie und “Stil”, und drücken Sie anschließend die Taste

: Aus Drücken Sie auf 2 Untertitel auszuwählen. , um den Untertitel 1/5 : Englisch Untertitel Primär Sekundär Stil 1/5 : Englisch –/1 :

Aus Drücken Sie 3 Untertitelsprache und um die gewünschte den Untertitel-Stil Technische Daten auszuwählen.

Bei DivX®-Dateien werden die gegenwärtig angezeigte Untertitelnummer sowie die Anzahl der vorhandenen Untertitel angezeigt. Die Sprachoption wird jedoch nicht angezeigt. Untertitel Primär Sekundär Stil 4 Drücken Sie auf 1/5 : Englisch –/1 :

• Enthält eine DVD-R/-RW eine zweisprachige Aufzeichnung, können Sie zwischen “Haupt” (Haupt-Tonspur) und “Neben” (Neben-Tonspur) oder “Haupt/Neben” (Haupt- und Neben-Tonspur) wechseln.
• Im CD-Audiomodus können Sie zwischen “Stereo”, “Linker Kanal” (linker Kanal) und “Rechter Kanal” (rechter Kanal) umschalten.
• Bei einer DivX®-Datei werden die Audioformate “MP3” oder “Dolby Digital” sowie die Anzahl der aufgezeichneten Audiomodi angezeigt. “– – –“ wird für alle übrigen Audioformate angezeigt.
• Bei einer DTS-CD (Musiktonträger im 5.1 Kanalton) können Sie nicht auf einen anderen Audiomodus umschalten.

Die gegenwärtig wiedergegebene Untertitelnummer wird angezeigt. HDMI-Steuerfunktion Informationen 2/5 1 Drücken Sie während der Wiedergabe auf Untertitel Untertitel Audio Untertitel von DVD-Videos und DivX®-Dateien auswählen Wiedergabe Sie auf 2 Drücken auszuwählen. Wechseln zwischen Primär-/ Sekundäruntertitel und Untertitelstil einer BD

• Wenn sich auf einer Disc keine Untertitel und Untertitelstile befinden, wird “Nicht verfügbar” angezeigt.
• Je nach Disc-Inhalt kann der Wechsel des Untertitels nur über das Disc-Menü erfolgen. Kehren Sie in diesem Fall zum Disc-Menü zurück, um den Untertitel dort umzuschalten. Einrichtung Audio 1/5

Drücken Sie während der Wiedergabe auf Erste Schritte Während der Wiedergabe aktivierbare Funktionen

Das Einstellfenster wird wieder ausgeblendet.

2010/08/11 22:22:30 DEUTSCH Erste Schritte WEB-Kontrollfunktions Während der Wiedergabe aktivierbare Funktionen Kamerawinkel wechseln

DVD-V Anschlüsse Bei Wiedergabe eines BD- oder DVD-Videos, das mehrere Kamerawinkel enthält, können Sie den Winkel wechseln. Einrichtung 1 Drücken Sie während der Wiedergabe auf Der gegenwärtig eingestellte Winkel wird angezeigt.

DBP-A100 hat “WEB-Kontrollfunktions”-Support, mit dem Sie den DBP-A100 über LAN von Ihrem PC, PDA, iPod® touch, und iPhone® aus bedienen können. Bedienung des DBP-A100 mit einem PC-Browser Player Control Sie können die Grundbedienungen des DBP-A100 auf einem PC-Bildschirm mit dem “Player Control”-Menü durchführen. Jede Bedienungstaste auf diesem Bildschirm funktioniert genau so, wie die Tasten am DBP-A100 und auf der Fernbedienung.

• Schließen Sie den DBP-A100 an Ihrem Netzwerk an. (“Verbindung mit dem Netzwerk” (vSeite 19).
• Verwenden Sie bitte den Internet Explorer oder FireFox-Browser.

Vorbereitung Blickwinkel 1/3 Drücken Sie auf der Fernbedienung Sie die IP-Adresse des DBP-A100. ( 1 Prüfen 30) vSeite HDMI-Steuerfunktion Informationen

• Wählen Sie “Netzwerkeinstellungen” im GUI-Menü und dann “IP-Adresse”. Die für die “Steuerung” angezeigte Adresse ist die IP-Adresse des DBP-A100. Blickwinkel 2/3 3 Drücken Sie auf

Das Einstellfenster wird wieder ausgeblendet. HINWEIS Die Auswahl an Kamerawinkeln ist abhängig vom Disc-Inhalt. Fehlersuche Helligkeit des Displays ändern (Dimmerfunktion) Drücken Sie auf Sie die IP-Adresse des DBP-A100 in das 2 Tragen Adressfeld des Browsers ein.

Schnelltaste zu jedem Menü. Zum Abrufen der neuesten Informationen anklicken Klicken Sie zum Hinzufügen einer Einstellung zu “Favoriten“. Schalten Sie auf dem PC-Browser mit der ON-Taste das Gerät ein und stellen Sie in “Sonstige Einstellungen” des GUI-Menüs “EnergiesparModus” auf “Schnellstartmodus”. (vSeite 31) Playback Wiedergabe Drücken Sie auf , um den 2 Kamerawinkel auszuwählen.

zur Anzeige des GUI-Menüs.

• Beispiel: wenn der DBP-A100 die IP-Adresse “ 192.168.11.217” hat, geben Sie “http:// 192.168.11.217” ein.
• Das Hauptmenü erscheint auf dem PC-Bildschirm. HINWEIS Wenn Sie “DHCP” in “Netzwerkeinstellungen” des GUI-Menüs auf “An” stellen, ändert sich die IP-Adresse des DBP-A100 eventuell jedes Mal, wenn der DBP-A100 angeschlossen wird. Prüfen Sie immer die IP-Adresse, wenn Sie die Web-Kontrollfunktion verwenden. (vSeite 30)

Technische Daten Mit jedem Tastendruck wird auf eine andere Display-Helligkeit umgestellt. Normal Dunkler Dunkel Aus 3 Klicken Sie auf das Menü, das Sie bedienen wollen. Auch wenn “Aus” ausgewählt ist, erscheint der Status der ausgeführten Bedienungen sofort auf der Anzeige, wenn “AnzeigeEinstellungen” – “Display-Bestätigung” im GUI-Menü auf “An” gestellt ist (vSeite 30). Player Control Setup Menu PDA Menu Klicken Sie zur Bedienung des DBP-A100. Klicken Sie zur Bedienung des Setup Menu. Klicken Sie zur Bedienung des DBP-A100 mit einem PDA.

2010/08/11 22:22:31 DEUTSCH Einstellmenü (Setup Menu) Vorbereitung zur Anzeige des GUI-Menüs. nn OPTION nn MODE “Audio umschalten” (vSeite 45) “Untertitel und Untertitel-Stil ändern” (vSeite 46) “Kamerawinkel wechseln” (vSeite 47)

1 Prüfen Sie die IP-Adresse des DBP-A100. q Klicken Sie auf das Menü, in dem Sie Einstellungen festlegen möchten.

• Im Display auf der rechten Seite werden die einzelnen Einstellbildschirme angezeigt. w “SAVE”: Zur Speicherung der Einstellungen klicken. Die Einstellungen PDA-Menü (PDA Menu) nn Player Tasten zur Umschaltung der angezeigten Bildschirme.

• Beispiel: wenn der DBP-A100 die IP-Adresse “ 192.168.11.217” hat, geben Sie “http:// 192.168.11.217” ein.
• Das Hauptmenü erscheint auf dem iPod-Bildschirm. HINWEIS Wenn Sie “DHCP” in “Netzwerkeinstellungen” des GUI-Menüs auf “An” stellen, ändert sich die IP-Adresse des DBP-A100 eventuell jedes Mal, wenn der DBP-A100 angeschlossen wird. Prüfen Sie immer die IP-Adresse, wenn Sie die Web-Kontrollfunktion verwenden. (vSeite 30) PLAYER Klicken Sie zur Anzeige des Bildschirms für die grundsätzliche Wiedergabebedienung. OPTION Klicken Sie zur Auswahl der Zufallsoder Wiederholungswiedergabe und nehmen Sie die für das Ausgabesignal bezogene Einstellung vor. MODE Klicken Sie zur Durchführung der erweiterten Einstellungen. nn Func. Tasten zur Umschaltung der angezeigten Bildschirme. Technische Daten Sie können die Grundbedienungen des DBP-A100 auf einem PDA mit dem PDA-Menübildschirm durchführen. Sie die IP-Adresse des DBP-A100 in das 2 Tragen Adressfeld des iPod -Browsers ein. Fehlersuche werden in Ihrem PC gespeichert. “LOAD”: Für den Abruf der Einstellungen klicken. e Klicken Sie auf das Einstellelement. r Klicken Sie auf “f” und wählen Sie aus den angezeigten Einträgen aus. t Geben Sie die Werte ein oder klicken Sie auf “ o ” oder “ p ”, um die Einstellungen vorzunehmen. Klicken Sie auf “Set”, um die Werte festzulegen. y Zur Rückkehr zum Hauptmenü anklicken. HDMI-Steuerfunktion Informationen

• Wählen Sie “Netzwerkeinstellungen” im GUI Menü und dann “IP-Adresse”. Die für die “Steuerung” angezeigte Adresse ist die IP-Adresse des DBP-A100. Wiedergabe Drücken Sie auf der Fernbedienung

nn PLAYER Einrichtung

• Sie können grundlegende Bedienvorgänge für den DBP-A100 über netzwerkfähige iPod-Produkte wie das iPhone® und den iPod® touch vornehmen.
• Bevor Sie mit der Bedienung starten, schließen Sie den DBP-A100 am Netzwerk an. (“Verbindung mit dem Netzwerk”(vSeite 19). iPhone® und iPod® touch sind Marken oder registrierte Marken von Apple Inc. in den USA und in anderen Ländern. Bedienung des iPod-Menübildschirms Anschlüsse Auf dem Einstellmenü-Bildschirm des DBP-A100 können Sie verschiedene Einstellungen vornehmen. Weitere Informationen über die Einstellelemente finden Sie unter “GUI-Menü-Einstellungen ” auf Seite v21.

Bedienung des DBP-A100 mit einem iPod-Browser Erste Schritte WEB-Kontrollfunktions

• Einzelheiten über die Einstellelemente finden Sie im Bedienungshandbuch.
• Um auf einen anderen Modus umzuschalten, während der Bedienbildschirm eines Modus angezeigt wird, verwenden Sie die Rücktaste “0“ des iPod-Browsers zur Rückkehr auf das Hauptmenü.

2010/08/11 22:22:31 DEUTSCH Erste Schritte HDMI-Steuerfunktion Anschlüsse Wenn Sie ein Fernsehgerät oder einen AV-Verstärker per HDMI anschließen, und die Geräte sind mit dem DBP-A100 und mit den HDMI-Steuerfunktionen kompatibel, können Sie folgende Funktionen über die jeweilige HDMI-Steuerfunktion an den einzelnen Geräten aktivieren. Einrichtung nn Durch Einschalten des DBP-A100 werden das Fernsehgerät und der AV-Verstärker eingeschaltet, und die Funktionen können durch Eingabe über den DBP-A100 geändert werden. Wiedergabe nn Durch Ausschalten des Fernsehgeräts schaltet sich der DBP-A100 auf Standby um. HDMI-Steuerfunktion Informationen nn Bedienung des DBP-A100 über die Fernbedienung des Fernsehgeräts. (Vorausgesetzt, auf der Fernbedienung des Fernsehgeräts befinden sich Bedientasten für Abspielgeräte.) HINWEIS Fehlersuche Technische Daten

• Mit den HDMI-Steuerfunktionen lassen sich Fernsehgeräte bedienen, die mit der HDMI-Steuerfunktion kompatibel sind. Achten Sie darauf, dass der Fernseher und die HDMI-Kabel angeschlossen sind, bevor Sie eine HDMI-Steuerfunktion aufrufen.
• Bestimmte Funktionen lassen sich je nach angeschlossenem TV oder AV-Verstärker unter Umständen nicht betätigen. Lesen Sie dazu die Gerätebeschreibungen der einzelnen Geräte durch.
• Wenn im GUI-Menü die Option “Sonstige Einstellungen” – “StandbyModus” auf “Energiespar-Modus” oder “Normal” (vSeite 31) eingestellt ist, lässt sich das Abspielgerät nicht über die HDMISteuerfunktion einschalten.
• Wenn “HDMI-Einstellungen” “HDMI-Steuerung” “Ausschaltsteuerung” im GUI-Menü auf “Aus” steht (vSeite 24), ist der DBP-A100 nicht auf Standby eingestellt, selbst wenn sich das angeschlossene Gerät im Standby-Modus befindet.
• Wenn unter “DENON-LINK-Einst.” – “DENON-LINK-Modus” im GUI-Menü “4th” eingestellt ist, ist die HDMI-Steuerfunktion für die angeschlossenen Geräte aktiviert. 1 Stellen Sie die HDMI-Steuerfunktion auf “An”. Wählen Sie im GUI-Menü “HDMI-Einstellungen” – “HDMISteuerung” (vSeite 24). Sie alle Geräte ein, die per HDMI-Kabel 2 Schalten verbunden sind. Sie die HDMI-Steuerfunktion bei allen 3 Stellen Geräten ein, die per HDMI-Kabel angeschlossen sind. Stellen Sie den DBP-A100 im GUI-Menü mit “HDMIEinstellungen” – “HDMI-Steuerung” ein (vSeite 24). bbDie Einstellungen für die angeschlossenen Geräte entnehmen Sie bitte den jeweiligen Bedienungsanleitungen. bbFühren Sie die Schritte 2 und 3 bei Geräten aus, falls bestimmte Geräte nicht angeschlossen sind. dafür zu sorgen, dass die HDMI-Videoausgabe 4 Um des DBP-A100 auch auf dem Fernsehschirm erscheint, stellen Sie die Eingangsfunktion am Fernseher und AV-Verstärker um. Sie den Fernseher auf Standby umschalten, 5 Wenn müssen sich der DBP-A100 sowie der AV-Verstärker ebenfalls auf Standby umschalten. Falls die HDMI-Steuerfunktion nicht korrekt funktioniert, kontrollieren Sie folgende Punkte.
• Ist das Fernsehgerät bzw. der AV-Verstärker mit den Steuerfunktionen per HDMI kompatibel?
• Sind die Einstellungen für die HDMI-Steuerfunktionen aller Geräte korrekt? (Schritt 3)
• Haben Sie nach dem Einstellen ein weiteres HDMI-Gerät angeschlossen oder Änderungen an den Geräteverbindungen vorgenommen? Nehmen Sie die Einstellungen in diesem Fall erneut vor.

2010/08/11 22:22:31 DEUTSCH HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC in den USA und anderen Ländern. Java und alle anderen Marken und Logos sind Marken oder eingetragene Marken von Sun Microsystems, Inc. in den Vereinigten Staaten und/oder anderen Ländern. Hergestellt unter Lizenz von Dolby Laboratories. “Dolby”, “Pro Logic” und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. “AVCHD” und das “AVCHD”-Logo sind Marken ist der Firma Panasonic und der Firma Sony. “BONUSVIEW” ist eine Marke der Blue-ray Disc Association. “BD-LIVE” ist eine Marke der Blu-ray Disc Association. Das SDHC Logo ist eine Marke. Hergestellt unter Lizenz der US- Patente Nummer: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 und anderer US- und weltweiter Patente und angemeldeter Patente. DTS und das Symbol sind eingetragene Warenzeichen, DTS-HD, DTS-HD Master Audio | Essential und die DTS-Logos sind Warenzeichen von DTS, Inc. Zu diesem Produkt gehört Software. © DTS, Inc. Alle Rechte vorbehalten. Technische Daten Dieses Produkt beinhaltet Kopierschutz-Technologie, die durch von Rovi Corporation US-Patente und weitere Rechte zum Schutz geistigen Eigentums geschützt ist. Reverse Engineering und Zerlegen sind verboten. ist eine Marke der DVD Format/ Logo Licensing Corporation. Fehlersuche Über Kopierschutz-Technologie ” sind Marken. HDMI-Steuerfunktion Informationen Das am analogen Ausgang wirksame “Advanced AL24 Processing” interpoliert Zwischenwerte auf der Zeitachse. Es arbeitet mit unabhängiger Geschwindigkeitssignal-Erkennungsund Verarbeitungstechnologie für das Wiedergabesystem des PCMSignals. Zusätzlich zur Erhöhung der Auflösung auf 24 Bit werden durch Interpolation ohne Verlust der Originaldaten neue Zwischenwerte errechnet und damit die Abtastrate erhöht. Wenn Advanced AL24 Processing in Betrieb ist, leuchtet die “Advanced AL24”- Anzeige auf der Frontplatte. Blu-ray Disc und “ Wiedergabe Über Advanced AL24 Processing Dieses Produkt verwendet folgende Technologien: ®, HDCD®, High Definition Compatible Digital® und Microsoft® sind eingetragene Marken oder Marken der Microsoft Corporation, Inc. entweder in den Vereinigten Staaten und/oder in anderen Ländern. Das HDCD-System wurde hergestellt unter der Lizenz der Microsoft Corporation, Inc.-Pat.-Nr. in den USA: 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, und in Australien: 669114. Weitere Patente wurden angemeldet. Einrichtung DENON LINK ist eine einzigartige digitale, symmetrische Übertragungsschnittstelle, die von DENON entwickelt wurde. Sie bietet die Übertragung von digitalen Audiodaten mit hoher Geschwindigkeit, hoher Qualität und niedrigem Signalverlust. Sie kann bei DENON-Universal-Playern, die mit einem speziellen DENONLINK-Anschluss ausgestattet sind, über ein einziges Kabel verwendet werden, um hohe Klangqualität zu erzielen. Sie ermöglicht die digitale Übertragung von 2- Kanal-Signale mit 192 kHz - 24 Bit von DVD-Audio-Datenträgern, PCM-Mehrkanal-Signalen usw. Die digitale Übertragung des gesamten Spektrums der Audioinhalte von Super Audio CDs wird durch den Anschluss eines Wiedergabegeräts, das DENON LINK (3. Generation) unterstützt, ermöglicht. Wenn DENON LINK aktiviert ist, leuchtet die DENON-LINK-Anzeige des Displays. DENON LINK 4th verwendet den Taktgeber des über DENON LINK angeschlossenen AV-Verstärkers, um beim Abspielen von BD eine jitterfreie HDMI-Signal-Übertragung zu erzielen. Trademark Information Anschlüsse Über DENON LINK Erste Schritte Sonstige Informationen Windows Media und das Windows- Logo sind Marken oder eingetragene Marken von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. DivX®, DivX Certified® und die zugehörigen Logos sind Marken von DivX, Inc. und werden unter Lizenz verwendet.

Code HDMI-Steuerfunktion Informationen

CROATIA Code Anschlüsse A AFGHANISTAN Erste Schritte Liste der Ländercodes

2010/08/11 22:22:32 DEUTSCH Erste Schritte Erklärung der Fachausdrücke Anschlüsse Einrichtung Ziffern 4:3 Letterbox Wenn eine Breitbild- (16:9) Disc über den Anschluss an einem 4:3 TV-Gerät und dem DBP-A100 abgespielt wird, gibt diese Funktion das Bild mit einem schwarzen Bereich an der Ober- und Unterseite wieder. 4:3 Pan und Scan Wenn eine Breitbild- (16:9) Disc über den Anschluss an einem 4:3 TV-Gerät und dem DBP-A100 abgespielt wird, beschneidet diese Funktion das wiedergegebene Bild links und rechts auf 4:3 Größe, entsprechend der Disc-Steuerungs-Information. Wiedergabe HDMI-Steuerfunktion Informationen Fehlersuche

BD-J (Java) Mit BD-Videos gibt es Unterhaltungssoftware mit mehr interaktiven Funktionen (Spiele), die Java-Anwendungen einsetzen. BD-LIVE Das Modell DBP-A100 kann mit dem Internet verbunden werden, um eine Reihe weiterer Angebote zu nutzen, z. B. spezielle Videos oder Untertitel, Netzwerkspiele usw. Bild-in-Bild Diese BD-Video-Funktion gestattet Ihnen, die Erstellung oder Kommentierung von Szenen im Sekundärvideo zu betrachten, während Sie sich die Hauptgeschichte im Primärvideo anschauen. Bildseitenverhältnis Das ist das Längen- und Breitenverhältnis des TV-Bildschirms. Das konventionelle Verhältnis eines TV-Bildschirms beträgt 4:3 und das eines Breitbild-TV-Bildschirms ist 16:9. Bitrate Dies bezeichnet die Lesemenge pro 1 Sekunde der auf der Disc aufgenommenen Video-/ Audiodaten. Blu-ray-Disc Das ist eine einseitige 1-Layer-Disc mit 25 GB Kapazität, die High Vision Videofilme und Spiele aufnehmen kann. Bonus View Spezial-Bilder für BD-Videos. Enthält Kommentare des Filmregisseurs, gleichzeitig entwickelte Untergeschichten und Bilder aus verschiedenen Winkeln. Technische Daten

Deep Color Diese Technologie erlaubt höhere Farbtiefen und damit natürlichere, feinere Farbübergänge als bei konventioneller 8-Bit-Auflösung. DHCP (Protokoll zur dynamischen Host-Konfiguration) Dieser Mechanismus führt die Netzwerk-Konfiguration automatisch aus, wie z. B. die IP-Adresse für Netzwerk-Geräte, einschließlich DBP-A100, PC und Breitband-Router. Dolby Digital (5.1ch Surround) Dies ist ein stereofonischer Effekt, der von Dolby Laboratories entwickelt wurde. Es sind maximal 5.1 Kanäle eines unabhängigen Multikanal-Audiosystems. Dolby Digital Plus Dies ist eine Erweiterungsversion von Dolby Digital und ist eine digitale Audio-Technologie mit hoher Tonqualität, als optionales Audio aufgenommen für Blu-ray-Discs.

Dolby TrueHD Diese verlustfreie Codierungstechnologie wurde als optionales Audio für Blu-ray-Discs aufgenommen und unterstützt 7.1-Kanäle. DTS Das ist eine Abkürzung für Digital Theater System, ein von DTS entwickeltes digitales Audio-System. Wenn durch den Anschluss dieses Systems an ein Gerät wie einen DTS-Verstärker Audio wiedergegeben wird, kann eine genaue Klangfeld-Position und realistischer Toneffekt erzielt werden, als würden Sie sich in einem Filmtheater befinden. DTS-HD Diese Audio-Technologie bietet höhere Tonqualität und erweiterte Funktionalität als die konventionelle DTS-Technologie. Sie wurde als optionale Audio-Funktion für Blu-ray-Discs aufgenommen. Diese Technologie unterstützt Multikanal, HochgeschwindigkeitsDatenübertragung, hohe Abtastraten und verlustfreie AudioWiedergabe. Maximal 7.1-Kanäle werden auf Blu-ray-Discs unterstützt. Dynamischer Bereich Die Differenz zwischen dem maximalen unverzerrten Klangpegel und dem minimalen Klangpegel, der über dem vom Gerät ausgesendeten Geräusch wahrnehmbar ist. Einstufung Abhängig vom Alter des Zuschauers schränkt diese Funktion die Wiedergabe des BD- oder DVD-Videos ein. DBP-A100 kann so eingestellt werden, dass die Betrachtung eingeschränkt ist von Ebene 0 bis 254 für BD-Videos und von Ebene 1 bis 8 für DVD-Videos. Finalisieren Bedeutet die Verarbeitung, die eine Wiedergabe von mit einem Rekorder bespielten BD/ DVD/CD-Discs auf anderen Abspielgeräten ermöglicht. HDCP Bei der Übertragung digitaler Signale zwischen Geräten verschlüsselt diese Kopierschutz-Technologie die Signale, um das Kopieren der Inhalte ohne Autorisierung zu verhindern. HDMI Dies ist eine Abkürzung für High-Definition Multimedia Interface (hochauflösende Multimedia-Schnittstelle), eine AV-digitale Schnittstelle, die an ein TV-Gerät oder einen Verstärker angeschlossen werden kann. Video- und Audio-Signale können mit einem Kabel angeschlossen werden. Heruntermischen Diese Funktion konvertiert die Anzahl der Kanäle des Surround-Audio in eine geringere Anzahl von Kanälen und gibt sie wieder. Interaktives Audio Audio wie z.B. Klicktöne, die während der Bedienung erzeugt werden und im Titel von BD-Videos aufgenommen werden. Interlacing (Zeilensprung-Abtastung) Diese konventionelle Methode der Projektion von Bildern auf einen TV-Bildschirm stellt 1 Einzelbild des Bildes zu halb und halb dar, bzw. als 2 Felder.

Kapitel Das ist eine vom Produzenten beabsichtigte Unterbrechung, um die Titel des BD- oder DVD-Videos zu organisieren. Die KapitelSuchfunktion sucht den Anfang dieser Unterbrechung. LFE Dies ist eine Abkürzung für Low Frequency Effect (NiedrigfrequenzEffekt), ein Ausgangskanal, der Klang mit Niedrigfrequenz-Effekten betont. Surround-Audio wird durch die Ausgabe von 20 Hz bis 120 Hz tiefen Bässen intensiviert. Lineare PCM Dieses Signal ist ein unkomprimiertes PCM (Pulse Code Modulation) Signal. Das ist dasselbe System wie CD-Audio, verwendet jedoch 192 kHz, 96 kHz und 48 kHz Samplingraten auf BD oder DVD und bietet eine höhere Tonqualität als CD. MPEG Dies ist eine Abkürzung für Moving Picture Experts Group (Expertengruppe für bewegte Bilder), eine internationale StandardKompressionsmethode für Bewegtbilder und Audio. Bilder von BD und DVD werden mit dieser Methode aufgenommen. Popup-Menü Dieses Menü ist in der BD-Software enthalten. Während der Wiedergabe eines BD-Videos kann dieses Menü auf dem Bildschirm angezeigt und bedient werden. Primäraudio Dieses Audio-Signal ist in der Hauptgeschichte des BD-Video aufgenommen. Progressive (sequentielle Abtastung) Das ist ein Abtastsystem des Videosignals, das 1 Einzelbild des Videos als ein Bild darstellt. Verglichen mit dem Interlaced-System bietet dieses System Bilder mit geringerem Flimmern und Ausbluten. Regionalcode Dieser Code bezeichnet das Land oder die Region, wo das BD- oder DVD-Video wiedergegeben werden kann. Sekundär-Audio Dies sind Audio-Signale von Kommentaren des Filmregisseurs und andere Daten, die im Bonus View des BD-Videos aufgenommen sind. Titel Das ist die Inhaltseinheit, die aus Kapiteln des BD- oder des DVDVideos besteht. Einige BD- oder DVD-Videos können mehrfache Titel beinhalten. Verzerrungslinse Diese Linse vergrößert das 16:9 Bild auf ein 2,35 : 1 Bild, wenn das Bild mit einem Projektor projiziert wird. 2010/08/11 22:22:32 DEUTSCH Seite

Seite Technische Daten Seite

2010/08/11 22:22:32 DEUTSCH Erste Schritte Fehlersuche Anschlüsse Einrichtung Überprüfen Sie beim Auftreten einer Störung zunächst die nachfolgend aufgeführten Punkte:

1. Wurden die Anschlüsse richtig vorgenommen?

2. Wird das Gerät so verwendet wie in der Bedienungsanleitung beschrieben?

3. Funktionieren die anderen Komponenten ordnungsgemäß?

Sollte dieses Gerät nicht einwandfrei funktionieren, überprüfen Sie bitte die in der folgenden Tabelle aufgeführten Punkte. Wenn sich die Störung nicht beseitigen lässt, liegt vermutlich eine Fehlfunktion vor. Trennen Sie in diesem Fall das Gerät sofort vom Netz und kontaktieren Sie Ihren Händler. Symptom Ursache / Abhilfemaßnahme Wiedergabe HDMI-Steuerfunktion Informationen Die Stromversorgung • Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. schaltet sich nicht • Stecken Sie den Netzstecker in die Steckdose. ein.

• Die Schutzschaltung könnte aktiviert sein. Ziehen Sie das Netzkabel heraus, warten Sie 5 bis 10 Sekunden und stecken Sie es dann wieder ein.
• DBP-A100 geht durch die Sicherheitsfunktion in den StandbyZustand, wenn der Lüfter stoppt.Überprüfen Sie die Rückseite des Gerätes, ob etwas die Lüfterrotation behindert. Seite

3, 9 Fehlersuche Technische Daten Wiedergabe von

• Hat die SD-Speicherkarte mehr als 1 GB verfügbaren BD-LIVE / Bild-in-Bild Speicherplatz? nicht möglich.
• Wurde die SD-Speicherkarte vom DBP-A100 initialisiert?
• Wurde die SD-Speicherkarte eingesteckt, während der Strom des Gerätes eingeschaltet ist? Stecken Sie die SD-Speicherkarte ein, während sich der DBP-A100 im Standby-Modus befindet.
• Entfernen Sie den Schreibschutz auf der SD-Speicherkarte. 4, 36 Es wird kein Bild • Ändern Sie die Eingangs-Einstellung des TV-Gerätes auf den mit angezeigt. dem Player verbundenen externen Eingang.
• Ist die Pure-Direct-Funktion auf “An” gestellt? Stellen Sie diese auf “Aus”. Ist “Pure-Direct-Einst.” – “Videoausgabe” im GUI-Menü des Weiteren unter der “User Preset 1” oder “User Preset 2” Einstellung auf “Aus”? Stellen Sie es auf “Ein.”.
• Ist für den HDMI Modus “HDMI On” eingestellt? Die Videosignale werden in diesem Fall über die Video-, S-Video- und HDMI Anschlüsse, jedoch nicht über die Komponenten-Anschlüsse ausgegeben.
• Überprüfen Sie den Anschluss des Video-/ S-Video-/ Komponentenvideo-Kabels.
• Ist “HDMI-Einstellungen” – “I/P Direct” im GUI Menü auf “An” gestellt? In diesem Fall werden die Videosignale beim Abspielen bestimmter Medien nicht über die Video- und S-Video-Anschlüsse ausgegeben.
• Entspricht die Einstellung “Video-Einstellungen” – “ComponentAuflösung” im GUI-Menü der Auflösung des angeschlossenen Gerätes? Stellen Sie es so ein, dass es übereinstimmt.

Symptom Ursache / Abhilfemaßnahme Video und Audio • Überprüfen Sie den Anschluss des HDMI-Kabels. werden nicht mit • Leuchtet die “HDMI”-Anzeige des DBP-A100-Displays? dem HDMI-Anschluss • Ist die Pure-Direct-Funktion auf “An” gestellt? Stellen Sie diese ausgegeben. auf “Aus”. Ist “Pure-Direct-Einst.” – “Videoausgabe” im GUI-Menü des Weiteren unter der “User Preset 1” oder “User Preset 2” Einstellung auf “Aus”? Stellen Sie es auf “Ein.”.

• Ist für den HDMI-Modus “HDMI Off” eingestellt? Die Videosignale werden in diesem Fall über die Video- und S-Video-Anschlüsse, jedoch nicht über den HDMI-Anschluss ausgegeben.
• Prüfen Sie ob das angeschlossene Anzeigegerät oder das andere Gerät HDCP unterstützt. Dieses Gerät gibt kein Videosignal aus, wenn das andere Gerät HDCP nicht unterstützt. Siehe Bedienungsanleitung Ihres TV-Gerätes, AV-Verstärkers usw.
• Überprüfen Sie, ob die Einstellung der HDMI-Video-Auflösung die Auflösung des angeschlossenen Gerätes unterstützt. Bei Einstellung auf “Auto” nimmt der DBP-A100 die Einstellung automatisch vor. Seite

HD-Audio wird nicht • Setzen Sie “BD-Audiomodus” auf “HD-Audio”. ausgegeben.

Das Bild wird nicht • Das Bild kann direkt nach Schnellvorlauf oder Rückwärtslauf angezeigt oder ist leicht gestört sein. Das ist keine Fehlfunktion. gestört.

• Verbinden Sie den Video-/S-Video-/KomponentenvideoDas Bild einer BD- Ausgang des DBP-A100 entweder direct mit dem TV-Gerät oder DVD-Video-Disc oder über den AV-Verstärker mit dem TV. Nicht über einen VCR ist in schwarz-weiß. (Videokassettenrecorder) verbinden. Einige Discs enthalten kopiergeschützte Signale, und wenn solche Discs über ein VCR abgespielt werden, kann das Kopierschutz-System zu Bildstörungen führen.
• Ist eine Disc geladen, die mit dem Player nicht kompatibel ist oder eine Disc mit einer anderen Regionennummer? (Dieser Player unterstützt Regionalcode “B” für BD-Video-Discs, “2” oder “ALL” für DVD-Video-Discs.)
• Ist “HDMI-Einstellungen” – “I/P Direct” im GUI-Menü auf “An” gestellt? In diesem Fall werden die Videosignale beim Abspielen bestimmter Medien nicht über die Video- und S-Video-Anschlüsse ausgegeben.

2010/08/11 22:22:32 DEUTSCH Ursache / Abhilfemaßnahme Seite Die Wiedergabe wird • Hat sich im Innern des Players oder auf der Disc Kondensation selbst beim Drücken gebildet? (Lassen Sie das Gerät für 1 bis 2 Stunden mit der 1-Taste nicht ausgeschaltetem Strom stehen.) gestartet oder startet • Wenn die Disc zerkratzt oder von Fingerabdrücken verschmutzt zwar, aber sofort ist, wird sie evtl. nicht korrekt wiedergegeben. Reinigen Sie die wieder gestoppt. Disc oder ersetzen Sie diese durch eine unzerkratzte Disc.

• Ist die Disc falsch herum eingelegt? Legen Sie die Disc richtig ein: mit der Seite, die die abzuspielenden Signale enthält, nach unten.
• Ist eine nicht abspielbare Disc geladen?

3, 4 SD-Speicherkarte kann nicht gelesen werdend.

• Das Format der Karte entspricht nicht diesem Gerät, oder die Karte ist inkompatibel.
• Ist der Wiedergabe-Modus auf “SD CARD MODE” eingestellt? Wählen Sie “SD CARD MODE” unter

Keine Rückkehr zum Startbildschirm wenn die Disk herausgenommen wird

• Es könnte ein interner Fehler vorliegen. Schalten Sie den Strom auf Standby, warten Sie eine Weile, dann schalten Sie den Strom wieder ein.

Das Gerät kann nicht über die Fernbedienung betrieben werden.

• Richten Sie die Fernbedienung direkt auf den Infrarotempfänger vorne am Gerät.
• Verwenden Sie die Fernbedienung innerhalb eines Abstands von 7 Metern vom Fernbedienungssensor.
• Beseitigen Sie alle Hindernisse zwischen Gerät und Fernbedienung.
• Tauschen Sie die Batterien durch neue aus.
• Legen Sie die Batterien in der ordnungsgemäßen Richtung ein und achten Sie auf die q und w-Markierungen.
• Passen Sie den Signalcode der Fernbedienung an den des Geräts an.

Abspielbare Disc • Die Abtastlinse ist eventuell schmutzig. Bevor Sie sich an den wird nicht gelesen. Kundendienst wenden, versuchen Sie die Reinigung mit einem im Fachhandel erhältlichen Linsenreiniger. (Verwenden Sie keinen Reiniger mit einer Bürste, weil davon die Linse beschädigt werden könnte.)

Der Kamerawinkel • Wenn ein BD- oder DVD-Video keine weiteren Kamerawinkel wechselt nicht. unterstützt, kann der Winkel nicht umgestellt werden. Mehrere Kamerawinkel können nur für bestimmte Szenen aufgenommen worden sein.

Bei Wahl eines • Die Wiedergabe könnte durch die Einstellung der BetrachtungsTitels startet die Einschränkung untersagt sein. Überprüfen Sie die Wiedergabe nicht. “Kindersicherung”-Einstellung im GUI-Menü.

Das Passwort für die • Führen Sie die “Zurücksetzen“-Prozedur Altersfreigabe wurde Einstellungen“ im GUI-Menü aus. vergessen.

• Einige Funktionen stehen in manchen Betriebszuständen nicht zur Verfügung, dies ist kein Gerätefehler. Lesen Sie die Anweisungen in diesem Bedienungsanleitung durch, um Details über den korrekten Betrieb zu finden.
• Die Lautstärke kann von Disc zu Disc variieren. Das liegt an den Unterschieden, wie die Signale auf der Disc aufgenommen wurden und ist keine Fehlfunktion.
• Während der programmierten Wiedergabe ist es nicht möglich, eine Zufallswiedergabe auszuführen oder die Wiedergabe des gewünschten Titels oder Datei zu starten.
• Manche Funktionen sind auf manchen Disks nicht zulässig.

Tasten funktionieren • Diese Funktionen werden eventuell von der Disk unterbunden. nicht, oder das Gerät • Die Schutzschaltung könnte aktiviert sein. Ziehen Sie den reagiert nicht mehr. Netzstecker, warten Sie 5 bis 10 Sekunden und stecken Sie ihn dann wieder ein.

• Lesen Sie hierzu die der Disk beiliegenden Anleitung. Fehlersuche Es werden keine • Untertitel können nicht angezeigt werden für BD-Video-, DVDUntertitel angezeigt. Video- oder DivX®-Dateien, die keine Untertitel enthalten.
• Ist die Untertitel-Einstellung auf “Aus”? Verwenden Sie das Disc, um die anzuzeigenden Untertitel einzustellen. Menü oder 7, 31 HDMI-Steuerfunktion Informationen

13 ~ 20 Das Gerät wird mit • Um zu vermeiden, dass das Gerät mit der Fernbedienung einer Fernbedienung anderer Geräte bedient wird, setzen Sie im GUI-Menü “Sonstige anderer DENON- Einstellungen” – “Fernbed.-Konfig.” – “FB-Signal-Akzeptanz” auf Produkte bedient. “Nur Original”. Wiedergabe Das Wiedergabebild • Wenn die Disc zerkratzt oder von Fingerabdrücken verschmutzt bleibt einen Moment ist, wird sie evtl. nicht korrekt wiedergegeben. Reinigen Sie die stehen. Disc oder ersetzen Sie diese durch eine unzerkratzte Disc.

• Es könnte ein Problem der auf der Disc aufgenommenen Daten vorliegen.

Seite Einrichtung 11 ~ 20 Ursache / Abhilfemaßnahme Anschlüsse Es wird kein Ton • Überprüfen Sie die angeschlossenen Audio-Wiedergabegeräte ausgegeben, oder und die Lautsprecher-Anschlüsse. der Ton ist kaum zu • Ist der Strom der angeschlossenen Audio-Geräte eingeschaltet? hören. Ist die Auswahl des Eingangs auf den Eingang eingestellt, an den der DBP-A100 angeschlossen ist?

• Ist der Audio-Ausgang richtig ausgewählt? Symptom Erste Schritte Symptom

2010/08/11 22:22:32 DEUTSCH Erste Schritte Technische Daten nn Audio-Leistung Anschlüsse Einrichtung Wiedergabe HDMI-Steuerfunktion Informationen Fehlersuche Technische Daten Signalformat : NTSC, PAL Zu verwendende Discs / Memory (1) BD-Video-Discs : 12 cm 1-seitig mit 1 Layer, 12 cm 1-seitig mit 2 Layern Cards : (2) DVD-Video / DVD-Audio-Discs : 12 cm 1-seitig mit 1 Layer, 12 cm 1-seitig mit 2 Layern / 12 cm 2-seitig mit 2 Layern (1 Layer pro Seite) 8 cm 1-seitig mit 1 Layer, 8 cm 1-seitig mit 2 Layern / 8 cm 2-seitig mit 2 Layern (1-seitig mit 1 Layer) (3) Super Audio CDs : 12 cm 1 Layer / 12 cm 2 Layer / 12 cm Hybrid (4) Compact Discs (CD-DA) : 12 cm / 8 cm Discs (5) Memory Cards : SD-Speicherkarte / SDHC Memory Card / miniSD Card / microSD Card S-Video-Ausgang : Y-Ausgangspegel : 1 Vss (75 Ω/ohm) C-Ausgangspegel : 0,300 Vss Ausgangsanschluss : S-Video, 1 Satz Video-Ausgang : Ausgangspegel : 1 Vss (75 Ω/ohm) Ausgangsanschluss : Stiftbuchse, 1 Satz Komponentenvideo-Ausgang : Y-Ausgangspegel : 1 Vss (75 Ω/ohm) Pb/Cb-Ausgangspegel / Pr/Cr-Ausgangspegel : 0,7 Vss (75 Ω/ ohm) Ausgangsanschluss : Stiftbuchse, 1 Satz HDMI-Ausgang : Ausgangsanschluss : 19-Pin HDMI-Anschluss, 1 Satz HDMI Ver. 1.3a (Deep Colour, Dolby Digital Plus, Dolby TrueHD, DTS-HD) Analoger Audio-Ausgang : Ausgangspegel : 2 Vrms (10 kΩ/kohm) 2 Kanäle Ausgangsanschluss : Cinch-Buchse (1 Paar)

7.1 Kanäle Ausgangsanschluss : Cinch-Buchsen

Eigenschaften des Audio-Ausgangs : (1) Frequenzgang q BD (Multilineare PCM) : 2 Hz ~ 22 kHz (48 kHz Sampling) : 2 Hz ~ 44 kHz (96 kHz Sampling) : 2 Hz ~ 88 kHz (192 kHz Sampling) w DVD (Multilineare PCM) : 2 Hz ~ 22 kHz (48 kHz Sampling) : 2 Hz ~ 44 kHz (96 kHz Sampling) : 2 Hz ~ 88 kHz (192 kHz Sampling) : 2 Hz ~ 100 kHz e Super Audio CD : 2 Hz ~ 20 kHz r CD (2) Rauschabstand : 125 dB (3) Klirrfaktor : 1 kHz 0,0008 % (4) Dynamikbereich : 110 dB Digitaler Audio-Ausgang : nn Allgemeines Optischer digitaler Ausgang: Optischer Stecker, 1 Satz Koaxialer digitaler Ausgang: Steckbuchse, 1 Satz Netzteil : Leistungsaufnahme : (vSeite 31 “Standby-Modus”) 230 V Wechselstrom, 50 Hz 55 W

• Im Energiespar-Modus : 0,3 W
• Im Normal ( Bei normalem Standby-Modus ) : 0,8 W
• Im Schnellstartmodus : 20 ~ 35 W (abhängig von den angeschlossenen Geräten) Max. äußere Abmessungen : Gewicht : 434 (B) x 137 (H) x 383 (T) mm

nn Fernbedienungsgerät (RC-1141) Fernbedienungstyp : Batterien : Max. äußere Abmessungen : Gewicht : Infrarot Impuls R6/AA Typ (Zwei Batterien) 58 (B) x 230 (H) x 37 (T) mm 205 g (inklusive Batterien) z Änderungen der technischen Daten und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten.
