BEDIENUNGSANLEITUNG TPR 200 Herkules

(D) Bedienungsanleitung Fliesenschneidmaschine

Art.-Nr.: 43.012.01 I.-Nr.: 01012

TPR 200

⑭Bitte Seite 2-3 ausklappen

Prosim nalistujte stranu 2 - 3

HR Molimo da raširite stranice 2-3

SLO Prosimo razgrnite strani 2-3

Schutzhandschuhe tragen

Augenschutz tragen

Gehörschutz tragen

Staubschutz tragen

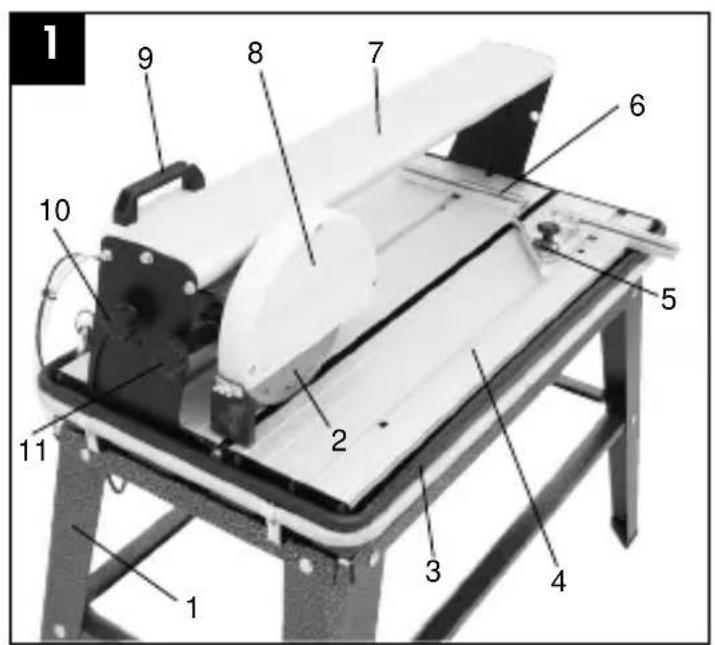

1. Gerätebeschreibung (Abb. 1/2)

1. Untergestell
2. Diamanttrennscheibe
3. Wanne
4. Alu-Tisch
5. Winkelanschlag
6. Anschlagschiene
7. Führungsschiene
8. Trennscheibenschutz
9. Handgriff
10. Sterngriffschraube für Winkeleinstellung
11. Sterngriffschraube für Transportsicherung
12. Halterohr für Wanne
13. Kühlwasserpumpe
14. Schlauch
15. Motor
16. Ein-/Ausschalter
17. Winkelskala

2. Lieferumfang

●Fliesenschneider
●Wanne(3)
●Kühlwasserpumpe (13)
●Winkelanschlag (5)
●Untergestell (1)

3. Bestimmungsgemäße Verwendung

Die Fliesenschneidmaschine TPR 200 kann für übliche Schneidarbeiten an klein- und mittelgroßen Fliesen (Kacheln, Keramik oder ähnlichem) entsprechend der Maschinengröße verwendet werden. Sie ist insbesondere für Heim- und

Handwerk konzipiert. Das Schneiden von Holz und Metall ist nicht erlaubt. Die Maschine darf nur nach Ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus-gehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Trennscheiben verwendet werden. Die Verwendung von Sägeblättern ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und der Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüberhinaus sind die geltenden UVV-Vorschriften genauestens zu beachten. Sonstige allgemeine Regeln in arbeitsmedizinischer und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehenden Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Berührung der Diamanttrennscheibe im nicht abgedeckten Bereich.
  ●Eingreifen in die laufende Diamanttrennscheibe.
  ●Herausschleudern eines fehlerhaften Diamantaufsatzes der Trennscheibe.
• Rückschlag von Werkstücken und Werkstückteilen.
  ●Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

4. Wichtige Hinweise

4.1. Allgemein

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

4.2. Zusätzliche Sicherheitshinweise

●Maschine auf ebenen, rutschfesten Boden stellen. Die Maschine darf nicht wackeln.
●Vergewissern Sie sich, dass die Spannung auf dem Datenschild mit der vorhandenen Spannung

übereinstimmt. Dann erst Stecker ans Stromnetz anschließen.

●Schutzbrille aufsetzen.
●Gehörschutz tragen.
●Schutzhandschuhe tragen.
●Rissige Diamanttrennscheiben nicht mehr verwenden und auswechseln.
- Es dürfen keine segmentierten Trennscheiben verwendet werden.
●Achtung: Trennscheibe läuft nach!
●Diamanttrennscheibe nicht durch seitlichen Druck abbremsen.
- Achtung: Diamanttrennscheibe muss immer mit Wasser gekühlt werden.
●Vor dem Wechseln der Trennscheibe Netzstecker ziehen.
●Nur geeignete Diamanttrennscheiben verwenden.
●Maschine niemals unbeaufsichtigt in Räumen mit Kindern stehen lassen.
●Vor der Kontrolle des elektr. Motorraumsystems den Netzstecker ziehen.

5. Technische Daten:

Motorleistung: 800 W

Motordrehzahl: 2950 min.

Wechselstrommotor 230 V \~ 50 Hz

Isolierstoffklasse Klasse B

Schutzart IP

Länge des Schnittes: 520 mm

Länge Jolly: 520 mm

Schnitthöhe: max. 30 mm

Schneidetisch:

-Abmessungen 790 mm x 395 mm

Diamanttrennscheibe ∅ 200 × ∅ 25,4

Geräuschemissionswerte

●Das Geräusch dieser Säge wird nach EN ISO 3744; EN 60551 gemessen.

Das Geräusch am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Benutzer erforderlich. (Gehörschutz tragen!)

Betrieb Leerlauf

Schalldruckpegel LPA 84,2 dB(A) 61,8 dB(A)

Schalleistungspegel LWA 97,2 dB(A) 74,8 dB(A)

6. Vor Inbetriebnahme

●Die Maschine muss standsicher aufgestellt werden, d. h. auf einer Werkbank, dem serienmäßigen Untergestell o. ä. festschrauben.
●Vor Inbetriebnahme müssen alle Abdeckungen uns Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
●Die Trennscheibe muss frei laufen können.
- Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

7. Aufbau und Bedienung

7.1 Montage Untergestell und Kühlwasserpumpe (Abb. 2-4)

●Winkelbleche (21/22) auf eine ebene Unterlage legen.
●Standfüße (18) locker an den Winkelblechen (21/22) mit den beiliegenden Schrauben (25) verbinden.
●Streben (19/20) an den Standfußen (18) locker befestigen.
●Untergestell umdrehen (siehe Abb. 3)
●Gestell ausrichten und alle Schrauben festziehen.
●Befestigungsbügel (23) und Halterohr (12) nach Abb. 3 an den Winkelblechen (21) befestigen.
●Führungsring (24) für Wasserschlauch (14) am Halterohr (12) anschrauben.
●Wanne (3) in das Halterohr (12) stellen.
- Kühlwasserpumpe (13) in die Wanne (3) legen und Wasserschlauch (14) sowie Stromleitung (26) in den Führungsring (24) schieben (siehe Abb. 4)
●Wasser auffüllen, bis die Pumpe (13) völlig mit Wasser belegt ist.
- Kompl. Fliesenschneider in die Wanne (3) stellen (siehe Abb. 2)
●Sterngriffschraube (11) herausschrauben (Transportsicherung!)

7.2 Ein/Ausschalter (Abb. 2)

●Zum Einschalten auf die „1“ des Ein-/Ausschalters (16) drücken.
●Vor Beginn des Schneidevorgangs ist abzuwarten bis die Trennscheibe die max. Drehzahl erreicht hat und die Kühlwasserpumpe (13) das Wasser zur Trennscheibe befördert hat.
- Zum Ausschalten auf die „0“ des Schalters (16) drücken.

7.3 90° Schnitte (Abb. 5/6)

●Sterngriffschraube (27) lockern
●Winkelanschlag (5) auf 90° stellen und Sterngriffschraube (27) wieder festziehen.
●Schrauben (28) wieder anziehen um den Winkelanschlag (5) zu fixieren.
●Maschinenkopf (29) am Handgriff (9) nach hinten schieben.
- Fliese an die Anschlagschiene (6) an den Winkelanschlag (5) anlegen.
●Fliesenschneider einschalten.
●Achtung: Abwarten, bis das Kühlwasser die Trennscheibe (2) erreicht hat.
●Maschinenkopf (29) langsam und gleichmäßig am Handgriff (9) nach vorne durch die Fliese ziehen.
●Nach Schnittende den Fliesenschneider wieder ausschalten.

7.4 45° Diagonalschnitt (Abb. 7)

●Winkelanschlag (5) auf 45° einstellen
●Schnitt wie unter 7.3 erklärt, durchführen.

7.5 45° Längsschnitt, „Jollyschnitt“ (Abb. 8)

●Sterngriffschraubn (10) lockern
●Führungsschiene (7) nach links auf 45° der Winkelskala (17) neigen.
●Stergriffschraube (10) wieder festziehen.
●Schnitt wie unter 7.3 erklärt, durchführen.

7.6 Diamanttrennscheibe wechseln (Abb. 9/10)

●Netzstecker ziehen
●Die drei Schrauben (30) lösen und Sägeblattschutz (8) abnehmen.
●Schlüssel (31) an der Motorwelle (32) ansetzen und halten.
- Mit dem Schlüssel (34) die Flanschmutter (33) in Laufrichtung der Trennscheibe (2) lösen. (Achtung: Linksgewinde)

●Außenflansche (35) und Trennscheibe (2) abnehmen.
●Aufnahmeflansch vor der Montage der neuen Trennscheibe sorgfältig reinigen.
●Die neue Trennscheibe in umgekehrter Reihenfolge wieder einsetzen und festziehen. Achtung: Laufrichtung der Trennscheibe beachten!
●Sägeblattschutz (8) wieder montieren.

8. Wartung

●Staub und Verschmutzung sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit einem Lappen oder Pinsel durchzuführen.
●Alle beweglichen Teile sind in periodischen Zeitabständen nachzuschmieren.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
●Die Wanne (3) und Kühlmittelpumpe (13) ist regelmäßig von Verschmutzungen zu reinigen, da ansonsten die Kühlung der Diamanttrennscheibe (2) nicht gewährleistet ist.

9. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

●Typ des Gerätes
- Artikelnummer des Gerätes
-Ident- Nummer des Gerätes
●Ersatzteil- Nummer des erforderlichen Ersatzteils

CZ

Nosit ochranné rukavice

Nosit ochranu zraku

Nosit ochranu sluchu

Nosit ochranu proti prachu

Ersatzteilliste TPR 200 Art.-Nr.: 43.012.01 I.-Nr.: 01012
(siehe Abbildung 1/2)

Pos.	Bezeichnung Ersatzteil-Nr.
01	Untergestell komplett 43.012.00.01
02	Diamanttrennscheibe 43.011.72
03	Wanne 43.012.00.03
04	Aluminiumtisch komplett 43.012.00.04
05	Winkelanschlag komplett 43.012.00.05
06	Anschlagschiene komplett 43.012.00.06
07	Führungsschiene 43.012.00.07
08	Trennscheibenschutz 43.012.00.08
09	Handgriff 43.012.00.09
10	Sterngriffschraube Winkeleinstellung	43.012.00.10
11	Sterngriffschraube Transportsicherung	43.012.00.11
12	Halterohr für Wanne	43.012.00.12
13	Kühlwasserpumpe	43.012.00.13
14	Schlauch	43.012.00.14
15	Motor	43.012.00.15
16	Ein-Ausschalter	43.012.00.16
17	Winkelskala	43.012.00.17
