| Produkttyp | Leistungsanalysator (3-phasig) |
| Modell | PCE-PA 6500 |
| Abmessungen (B x H x T) | 123 x 96 x 36 mm |
| Gewicht | Ca. 202 g (ohne Zubehör) |
| Stromversorgung | 100 ... 240 V AC, 50/60 Hz über L1 |
| Leistungsaufnahme | Max. 12,0 W, typisch 1,5 W |
| Messfunktionen | Spannung, Strom, Wirkleistung, Scheinleistung, Blindleistung |
| Messunsicherheit | Spannung: ±1%, Strom: ±1%, Leistung: ±1% |
| Abtastrate | Bis zu 26.000 Messungen/s |
| Datenpuffer | Einzelne Phasen: 22.000 Datensätze; Summiert: 38.000 Datensätze |
| Kommunikation | WiFi (802.11 b/g/n), Bluetooth BLE (über App) |
| Datenspeicher | Interner 8 MB Flash-Speicher (CSV), optionale SD-Karte |
| Display | Keines (Weboberfläche oder App) |
| Betriebsbedingungen | -5 °C bis 40 °C, 80% rel. Feuchte, max. 2000 m Höhe |
| Überspannungskategorie | CAT III 300 V |
| Schutzart | IP40 |
| Interne Sicherung | 1000 V, 250 mA, FF (ultraschnell), Ausschaltvermögen 100 kA |
| Kompatible Sensoren | Klappbarer Stromwandler (0-80 A AC), Rogowski-Spulen (2-20.000 A AC) |
| Lieferumfang | Messgerät, 4 Prüfleitungen, 3 Stromwandler/Rogowski-Spulen, 3 Magnetadapter, Krokodilklemme, Handbuch, Tragetasche |
| Wartung | Mit feuchtem Tuch und pH-neutralem Reiniger reinigen; keine Scheuermittel |
| Sicherheit | Nur mit Zubehör der Kategorie CAT III 300 V verwenden; Spannungsgrenzen beachten; nur qualifiziertes Personal |
| Reparierbarkeit | Sicherung austauschbar; Batterie (LIR2032) austauschbar; andere Reparaturen durch PCE Instruments |
Häufig gestellte Fragen - PA 6500 PCE Instruments
Benutzerfragen zu PA 6500 PCE Instruments
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Meter kostenlos im PDF-Format! Finden Sie Ihr Handbuch PA 6500 - PCE Instruments und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PA 6500 von der Marke PCE Instruments.
BEDIENUNGSANLEITUNG PA 6500 PCE Instruments
Bedienungsanleitung User Manual
PCE-PA 6500 Series – Power Analyzer – Leistungsanalysator
Letzte Änderung / last change: 3 December 2024 v1.0
Deutsch Inhaltsverzeichnis
1 Sicherheitsinformationen....3
2 Spezifikationen....6
2.1 Technische Spezifikationen 6
2.2 Stromwandler / Rogowskispulen....6
2.3 Lieferumfang....7
3 Systembeschreibung....7
3.1 Gerät....8
3.2 Status LEDs....9
3.3 Funktionstaste 10
3.4 Anforderungen an den Aufstellungsort 10
3.5 Anschluss an die Stromversorgung 10
3.6 Gerätesicherung....11
3.7 FI-Schutzschaltung....11
4 Anschluss der Stromwandler und Messleitungen ....12
4.1 Dreiphasenmessung.... 12
4.2 Messung einphasiger Verbraucher 12
5 Betrieb....13
5.1 Prinzipielles zum PCE-PA 6500 WLAN 13
5.2 WLAN Erstkonfiguration 13
5.3 Zugriff mittels AP (interner Access Point) 14
5.4 Zugriff mittels WLAN (bei konfigurierter Internetverbindung)....14
5.5 Zugriff mit Hilfe der App....14
5.6 Admin- und User-Login....14
6 Behebung von Störungen....15
6.1 Rote LED blinkt (Allgemeiner Fehler) 15
6.2 Negative Wirkleistungswerte 16
6.3 Unrealistische Leistungswerte 16
6.4 Unrealistische Spannungswerte 16
6.5 Keine Funktion (alle LEDs aus) 16
7 Kontakt....17
8 Entsorgung....17
English
Contents
1 Safety notes.... 18
1 Sicherheitsinformationen
Lesen Sie bitte die komplette Anleitung vor der Inbetriebnahme durch, sie enthält wichtige Hinweise zum korrekten und sicheren Betrieb. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie und es wird keine Haftung übernommen. Für Folgeschäden übernehmen wir keine Haftung!
- Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen.
- Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur, Luftfeuchte, ...) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen. Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus.
- Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.
- Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorgenommen werden.
- Benutzen Sie das Messgerät nie mit nassen Händen.
- Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.
- Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.
- Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden.
- Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht eingesetzt werden.
• Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.
- Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen überschritten werden.
- Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen.
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden.
Sicherheitssymbole
Sicherheitsrelevante Hinweise, deren Nichtbeachtung zu Schäden am Gerät oder zu Verletzungen führen kann, sind zusätzlich mit einem Sicherheitssymbol gekennzeichnet.
| Symbol | Bezeichnung / Beschreibung | |
 | Warnung vor elektrischer SpannungNichtbeachtung kann zu Stromschlägen führen. | |
 | Allgemeines WarnzeichenNichtbeachtung kann zu Verletzungen und/oder Schäden am Gerät führen. | |
Der PCE-PA 6500 darf nur durch eine Fachkraft angeschlossen werden. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel an Arbeitsweise, Sicherheit oder Anschluss des Gerätes haben. Die Sicherheit des Systems, in welches das Messgerät integriert wird, liegt in der Verantwortung des Errichters. Messgeräte und Zubehör sind keine Spielzeuge und gehören nicht in Kinderhände.
Verwenden Sie ausschließlich Zubehör, das für Messungen der Überspannungskategorie III, 300 V zertifiziert ist. Der Einsatz von vollisoliertem, berührungssicherem Zubehör ist für den Anschluss am Neutralleiter unbedingt erforderlich! Sollte der Neutralleiter im Betrieb von der Versorgung getrennt werden, liegt die volle Versorgungsspannung der Phase 1 am Anschluss des Neutralleiters an. Der Einsatz einer Magnetmessspitze oder ähnlichem, nicht vollisoliertem Zubehör stellt in diesem Fehlerfall eine große Gefahr dar!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Die Spannung zwischen den drei Phasen und dem Neutralleiter darf 264 V\~ nicht überschreiten. Die Spannung zwischen den drei Phasen darf 440 V\~ nicht überschreiten.
Die Spannung an den Stromeingängen und darf 1 V\~ nicht überschreiten. Seien Sie besonders vorsichtig beim Anschluss der Messleitungen. Die Berührung von elektrischen Leitungen ist lebensgefährlich!
Überprüfen Sie vor jeder Verwendung das Messgerät und alle peripheren Komponenten (Messleitungen, Messadapter, Stromwandler) auf Beschädigungen. Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (ein- oder abgerissen) ist.
Verwenden Sie das Messgerät nicht kurz vor, während oder nach einem Gewitter (Blitzschlag / Überspannungen). Achten Sie darauf, dass während der Messung Hände, Schuhe, Kleidung, der Boden, Schaltungen und Schaltungsteile trocken sind.
Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern und Sendeantennen oder HF-Generatoren. Dadurch kann der Messwert verfälscht werden.
Verwenden Sie das Messgerät ausschließlich in Innenräumen, max. Verschmutzungsgrad 2. Schalten Sie das Messgerät niemals gleich ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Messgerätes nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen aufweist
• das Gerät nicht mehr funktioniert - es länger unter ungünstigen Verhältnissen gelagert wurde
- nach schweren Transportbeanspruchungen
Lassen Sie beim Anbringen von Stromwandlern und Messleitungen äußerste Vorsicht walten; es besteht die Gefahr eines elektrischen Schlages. Tragen Sie den jeweiligen Sicherheitsbestimmungen entsprechende Schutzausrüstung (z. B.: isolierende Handschuhe, Schuhe, Schutzbrille, etc.) zur Vermeidung von Stromschlägen und Lichtbögen.
In Schulen und Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.
Arbeiten Sie soweit möglich nicht alleine, damit Hilfe geleistet werden kann.
2 Spezifikationen
2.1 Technische Spezifikationen
| Spezifikationen | |
| Eingangspegel für Stromwandler | ±0,125 V ... ±0,5 V |
| Versorgung für aktive Strommessung (Rogowskispulen) | 5 V DC, max. 100 mA |
| Max. Eingangsspannung | 240 V gegen Neutralleiter, 400 V Phase-Phase |
| Messunsicherheit | Spannung: +/- 1%Strom: +/- 1%Wirkleistung: +/- 1%Scheinleistung: +/- 1%Blindleistung +/- 1% |
| Messrate | Bis zu 26.000 Messungen/s |
| Datenpuffer | Getrennte Phasen: 22.000 DatensätzeZusammengefasste Phasen: 38.000 Datensätze |
| Allgemein | |
| Spannungsversorgung | 100 ... 240 V AC 50/60 Hz über L1 |
| Leistungsaufnahme (maximale/typische) | 12,0 W / 1,5 W |
| Arbeitsbedingungen | -5 °C ... 40 °C; 80 % r. F.max. Höhe über Meeresspiegel 2000 m staubfrei und trocken |
| Gewicht (ohne Messleitungen und Magnetadapter) | ca. 202 g |
| Abmessungen Gehäuse (B x H x T) | 123 x 96 x 36 mm |
| Sicherung | 1000 V, 250 mA, FF (ultraflink) |
| Max. Abschaltkapazität | 100 kA |
| Überspannungskategorie | CAT III 300 V |
| Schutzart | IP40 |
2.2 Stromwandler / Rogowskispulen
| Sensortyp / Variante | PCE-PA 6500-R11 | PCE-PA 6500-F50 | PCE-PA 6500-F150 |
| Bild |  |  |  |
| Stromwandlertyp | Klappstromwandler | Rogowskispule | Rogowskispule |
| Innendurchmesser | 11 mm | 50 mm | 150 mm |
| Max.Leitungsdurchmesser | 10 mm | 49 mm | 149 mm |
| Messbereich | 0 ... 80 A AC | 2 ... 20.000 A AC | 2 ... 9500 A AC |
2.3 Lieferumfang
1 x Messgerät PCE-PA 6500-xxxx
4 x Messleitungen (blau, braun, schwarz, grau) 2 m
3 x Stromwandler oder Rogowskispulen (je nach Variante)
3 x magnetische Messadapter 6,6 mm
1 x Abgreif- ("Kroko-") klemme blau
1 x Bedienungsanleitung
1 x Servicetasche
3 Systembeschreibung
Das PCE-PA 6500 misst Strom- und Spannungswerte mittels der angeschlossenen Stromwandler und Messleitungen. Hieraus wird die verbrauchte Wirk-, Schein- und Blindleistung ermittelt und im Sekundentakt via WLAN an die Messplattform [=> 9] übertragen. Dort werden die Daten historisch abgelegt, grafisch aufbereitet und können nach Belieben kombiniert und ausgewertet werden.
Alternativ (bei nicht vorhandener Internetverbindung) können die Daten im eingebauten, 8 MB großen Flash-Speicher in Form einer CSV-Datei aufgezeichnet werden, um sie später weiter zu verarbeiten. Als Zubehör ist auch ein SD-Kartenadapter erhältlich, womit die Aufzeichnungsdauer selbst bei sekundengenauer Erfassung mehr als ein Jahr beträgt.
Es besteht zusätzlich die Möglichkeit, die CSV-Dateien periodisch via E-Mail zu versenden, mittels FTP auf einen Server hochzuladen oder nach Abschluss der Messung auf die Messplattform zu übertragen.
Die Interaktion mit dem Messgerät erfolgt vorwiegend mittels WLAN und Webbrowser oder via App (BLE).

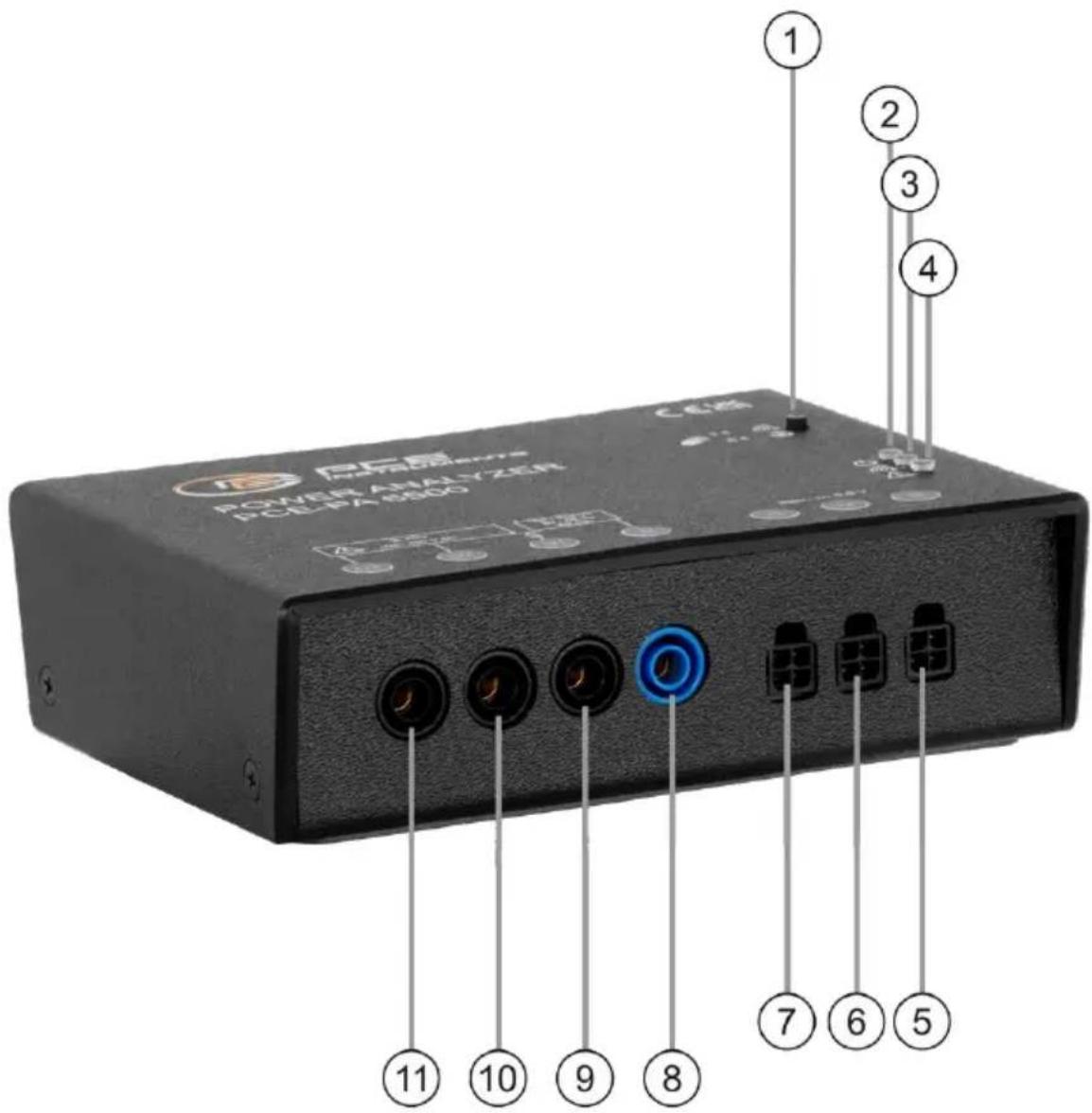

3.1 Gerät
- Taste zum Aktivieren des Access Point / Werkseinstellungen
- Power LED
- WLAN LED
- Fehler LED
- Stromeingang Phase 1
- Stromeingang Phase 2
- Stromeingang Phase 3
- Anschluss Neutralleiter
- Spannungseingang Phase 1 (auch zur Spannungsversorgung vom Messgerät)
- Spannungseingang Phase 2
- Spannungseingang Phase 3
3.2 Status LEDs
| Power LED (grün) (2) | |
| Aus | Nicht mit Stromversorgung verbunden (Neutralleiter und Phase 1) oder Gerätesicherung defekt |
| Schnelles Blinken(3 x/s) | Erstkonfiguration erforderlich (Kein Admin-Passwort eingestellt) |
| An, mit kurzer Unterbrechung, jede zweite Sekunde | Status: OK, Normalbetrieb |
| WLAN LED (gelb) (3) | |
| Aus | WLAN, Access Point deaktiviert |
| An | Access Point ist aktiviert |
| Kurzes Aufblitzen(z. B. 1 x/s) | WLAN-Verbindung aktiv, Daten werden erfolgreich übertragen. Der Takt der LED zeigt den Takt der Datenübertragung. |
| Schnelles Blinken(3 x/s) | Keine WLAN-Verbindung möglich (falsche SSID, Passwort oder gewähltes WLAN außer Reichweite) |
| Langsames Blinken(1 x/s) | WLAN-Verbindung erfolgreich, aber keine Verbindung zum Telemetrie-Server möglich (falsche Server-URL, Passwort, Port, etc.) |
| Schnelles Flackern | Taster jetzt loslassen, um auf Werkseinstellungen zurückzusetzen |
| Fehler LED (rot) (4) | |
| Aus | Kein Fehler. Normalbetrieb |
| Schnelles Blinken(3x / sec.) | Allgemeiner Fehler. |
| Langsames Blinken(1x / sec.) | Warnung. Genaueres siehe Web-Oberfläche.Oder (temporär): Firmware wird via Web-Downloadaktualisiert. |
| Schnelles Flackern | Die Konfiguration wird gelöscht, wenn der Taster jetzt losgelassen wird. |
3.3 Funktionstaste
| Taste WLAN/Reset (1) | |
| Kurz drücken (ca. 1 s) | Internen WLAN Access Point (AP) starten oder stoppen.Ist der AP aktiv, wird im Gegenzug Bluetooth® wireless technology deaktiviert! |
| 8 Sekunden halten | Zurücksetzen der Konfiguration auf Werkseinstellungen(Sobald die gelbe LED schnell flackert, kann der Taster losgelassen werden. Das Zurücksetzen auf Werkseinstellungen ist erfolgt und das Gerät startet anschließend neu.)Zählerwerte sowie aufgezeichnete CSV-Dateien werden nicht verändert.Folgende Werte werden auf Werkseinstellungen zurückgesetzt:device_name = PCE-PA 6xxxadmin_name admin_pass =ap_enabled = 0ap_mode = 0ap_addr = 10.1.1.1update_enabled = 1update_auto = 1update_url = https://update.PCE-PA.de/update.phpupdate_interval = 24mdns_enabled = 1webserver_enabled = 1websocket_enabled = 1 |
| 15 Sekunden halten | Wird der Taster losgelassen, während die rote LED schnell flackert, dann wird die gesamte Konfiguration gelöscht.Nur der Telemetrie-Token, die Zählerwerte und CSV-Dateien werden nicht gelöscht! |
3.4 Anforderungen an den Aufstellungsort
Dieses Messgerät wurde für die Verwendung in Innenräumen entwickelt. Der Einsatz ist für folgende Umgebungsbedingungen vorgesehen: max. Höhe über Meeresspiegel von 2000 m, Umgebungstemperatur von 5 °C bis 40 °C, relative Luftfeuchte von max. 80 %, Schwankung der Versorgungsspannung von +/-10 %. Der Aufstellungsort sollte sauber und staubfrei sein (max. Verschmutzungsgrad 2).
3.5 Anschluss an die Stromversorgung
Die Stromversorgung des Messgerätes erfolgt mittels der Messleitungen, wobei empfohlen wird, den Neutralleiter immer zuerst zu verbinden und beim Außerbetriebsetzen als Letztes zu entfernen.
3.6 Gerätesicherung
Das integrierte Netzteil des Messgerätes wird durch eine Sicherung geschützt. Sollte das Gerät an eine zu hohe Spannung angeschlossen werden, wird die Sicherung ausgelöst und muss ersetzt werden.
Trennen Sie hierzu auf jeden Fall das Messgerät von der Spannungsversorgung und entfernen Sie alle Zubehörteile. Entfernen Sie anschließend die Gehäuseschrauben und ersetzen Sie die Sicherung gegen eine vom gleichen Typ: 1000 V, 250 mA, FF (ultraflink), IR = 100kA.

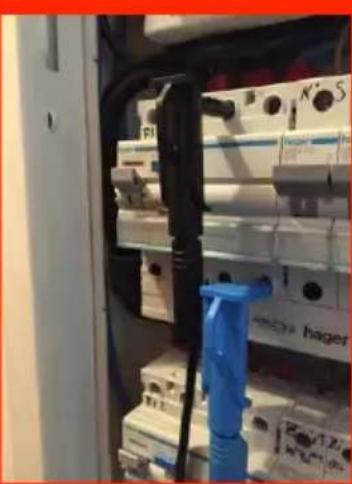

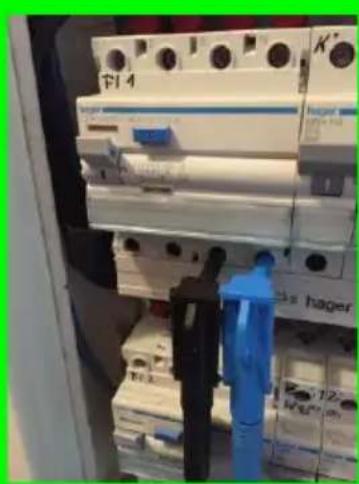

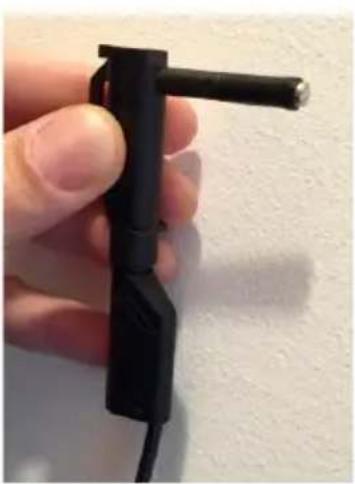

3.7 FI-Schutzschaltung
Die Messleitungen für Phase 1 und Neutralleiter versorgen das Gerät mittels eingebautem Netzteil mit Energie und müssen auf der gleichen Seite des FI-Schutzschalters angebracht werden, sonst wird dieser ausgelöst!
 |  |  |
| Magnet-Messspitze | falsch | korrekt |
4 Anschluss der Stromwandler und Messleitungen
Um korrekte Leistungswerte zu erhalten, müssen die Messleitungen und Stromwandler immer an die gleiche Phase angeschlossen werden. D. h. die Messleitung für Phase 1 hängt an der gleichen Leitung wie der Stromwandler für Phase 1.
Die Messleitung für den Neutralleiter muss immer an den Neutralleiter angeschlossen werden, niemals an eine der drei Phasen!
Bitte beachten Sie unbedingt die Sicherheitshinweise!
4.1 Dreiphasenmessung
Im Dreiphasenbetrieb werden die Stromwandler und Messleitungen an die Phasen A, B, C eines einzigen, dreiphasigen Verbrauchers (oder Anlage) sowie den Neutralleiter angeschlossen.
4.2 Messung einphasiger Verbraucher
Sollen mehrere einzelne, einphasige Verbraucher gemessen werden, können die Stromwandler für die Phasen 1 (5), 2 (6) und 3 (7) an beliebigen Orten im Sicherungskasten an jede der drei Phasen angeschlossen werden. Die drei Messleitungen müssen jeweils an der richtigen Phase angebracht sein.
Beachten Sie hierbei unbedingt die Sicherheitshinweise!
Natürlich kann auch nur ein einzelner einphasiger Verbraucher gemessen werden. Um die interne Stromversorgung des Messgerätes zu gewährleisten, müssen hierfür dann Messleitung A und der dazugehörige Stromwandler A verwendet werden.
5 Betrieb
Nach erfolgter Inbetriebnahme und mit korrekten Einstellungen ausgestattet, beginnt der PCE-PA 6500 schon nach ca. 10 Sekunden, Messdaten aufzuzeichnen. Aktuell kann der PCE-PA 6500 lediglich im Offlinebetrieb verwendet werden.
- Offline-Betrieb (Aufzeichnung der Messdaten im internen Speicher als CSV-Datei) Wählen Sie diesen Betriebsmodus, wenn kein WLAN-Netzwerk zur Verfügung steht oder eine Übertragung der Daten mit WLAN nicht erwünscht oder sinnvoll ist.
5.1 Prinzipielles zum PCE-PA 6500 WLAN
Alle Messgeräte des Typs PCE-PA 6500 haben die Möglichkeit, zwei WLAN-Verbindungen gleichzeitig zu benutzen. Um diese zu unterscheiden, wird eine Access Point (AP) genannt. Dieses Netzwerk wird nach Drücken des Tasters vom Gerät selbst für die Dauer von zehn Minuten aktiviert und kann durch erneutes Drücken des Tasters wieder deaktiviert werden.
Da dieses Netzwerk nicht verschlüsselt ist, wird seine Benutzung nur zur Erstkonfiguration und eventuell zum sporadischen Abrufen der Messwerte oder CSV-Dateien empfohlen. Ein dauerhafter Betrieb des AP ist nicht vorgesehen oder empfohlen.
Die zweite WLAN-Verbindung des Messgerätes wird benutzt, um eine dauerhafte Verbindung zu einem bestehenden WLAN-Netzwerk aufzubauen. Die Kommunikation mit dem Messgerät sollte idealerweise über diese Verbindung erfolgen.
5.2 WLAN Erstkonfiguration
Um das Gerät zu konfigurieren bzw. in Betrieb zu setzen, ist erst einmal nur der Anschluss der Spannungsversorgung über Neutralleiter und Phase 1 erforderlich. Das Gerät sollte nach wenigen Sekunden die grüne LED aktivieren. Diese zeigt dann entweder den Normalbetrieb oder, falls notwendig, die Erstkonfiguration an.
Wurde das Gerät auf Werkseinstellungen zurückgesetzt, ist immer eine Erstkonfiguration notwendig. Dies wird durch schnelles Blinken der grünen LED angezeigt. Ein unkonfiguriertes Gerät hat keine Internetverbindung eingestellt, so erfolgt der Zugriff auf das Messgerät mittels Access Point.
Der Access Point (AP) wird durch einmaliges Drücken der Taste (1) eingeschaltet und seine Aktivität durch dauerhaftes Leuchten der gelben WLAN-LED (3) angezeigt. Sobald Sie sich über Ihren PC mit dem WLAN vom PCE-PA 6500 verbunden haben, können Sie über den Browser auf das Gerät zugreifen.
Der Name dieses WLANs entspricht der Geräte-ID, welche auf dem Typenschild aufgedruckt ist.
Sobald die Erstkonfiguration durchgeführt wurde und ein Benutzername und Passwort für das Admin-Konto vergeben wurden, stehen alle Funktionen des Messgerätes zur Verfügung.
- Access Point durch kurzes Drücken des Tasters aktivieren
- WLAN PCE-PA 6500-xxxx auswählen
- Erstkonfiguration im Browser auf http://10.1.1.1 aufrufen
- Admin-Benutzername und Passwort sowie optionales WLAN sind konfiguriert. ==> Speichern & Neustart.
5.3 Zugriff mittels AP (interner Access Point)
Ist kein WLAN-Netzwerk vorhanden oder wurde der PCE-PA 6500 nicht entsprechend konfiguriert, kann ein Zugriff auf das Messgerät über den eingebauten Access Point erfolgen. Sie schalten diesen durch Drücken des Tasters (1) für die Dauer von zehn Minuten ein. Die Aktivität wird durch dauerhaftes Leuchten der gelben WLAN-LED (2) angezeigt. Sie verbinden sich direkt mit dem WLAN des Messgerätes. Der Name dieses WLANs entspricht der Geräte-ID, welche auf der Vorderseite aufgedruckt ist. Der Zugriff via Webbrowser erfolgt über die IP-Adresse: http://10.1.1.1
5.4 Zugriff mittels WLAN (bei konfigurierter Internetverbindung)
Wenn Sie für Ihr Messgerät bereits eine Internetverbindung konfiguriert haben und sich mit Ihrem Laptop oder mobilen Gerät im gleichen (WLAN-)Netzwerk befinden, können Sie auf das Gerät über den mDNS-Namen zugreifen. Dieser setzt sich aus der Geräte-ID und dem postfix .local zusammen.
Z.B.: http://pce-pa-6500-a4ce8d.local oder http://kuehlraum_4.local oder http://hausanschluss.local
5.5 Zugriff mit Hilfe der App
Das PCE-PA 6500 bietet zusätzlich zu WLAN auch die Möglichkeit, via Bluetooth zu kommunizieren. Verwenden Sie hierfür die App, welche für Android erhältlich ist.
Bitte beachten Sie, dass BLE ausgeschaltet ist, solange der Access Point (AP) aktiviert ist!
5.6 Admin- und User-Login
Das Gerät bietet zwei unterschiedliche Zugänge an:
Das Admin-Konto verfügt über Schreib- und Leserechte. Das User-Konto verfügt nur über Leserechte.
Der „User“-Zugang bietet alle Möglichkeiten, Daten- und Zählerstände anzuzeigen und abzurufen, aber sämtliche Funktionalität, Werte oder Einstellungen zu verändern, ist nicht möglich. Dies betrifft auch den Umfang der Befehle, die auf der Kommandozeile zur Verfügung stehen. Dieses Konto kann benutzt werden, um zum Beispiel einem Mitarbeiter Zugriff auf die Messdaten zu gewähren, ohne sich der Gefahr auszusetzen, dass Einstellungen verändert oder Daten versehentlich gelöscht werden könnten.
Um diese Benutzerkonten zu aktivieren, muss ein Benutzername eingegeben werden. Der Name des Kontos sowie das Passwort können frei gewählt werden.
6 Behebung von Störungen
6.1 Rote LED blinkt (Allgemeiner Fehler)
Blinkt die rote LED in schnellem Takt (3x pro Sekunde), so liegt ein Fehler vor.
Dieser Fehler wird nach dem Einloggen auf der Web-Oberfläche des PCE-PA 6500 in einer roten Box angezeigt:
Die einzelnen Fehler werden hier genauer beschrieben:
Der interne Speicher des PCE-PA 6500 ist voll und es können keine weiteren Daten geschrieben werden. Löschen Sie eine oder mehrere Dateien, um wieder Platz im Dateisystem zu schaffen. Anschließend verschwindet die Fehlermeldung und die Aufzeichnung wird fortgesetzt.
Der interne Speicher des PCE-PA 6500 ist fehlerhaft und kann nicht beschrieben werden. Starten Sie das Messgerät erst neu. Bleibt der Fehler bestehen, muss das Dateisystem formatiert werden.
Nach dem Start des PCE-PA 6500 konnte die Uhrzeit nicht korrekt eingestellt werden. Hierfür gibt es verschiedene mögliche Ursachen:
- War das Messgerät länger nicht in Betrieb, kann der eingebaute Akku leer sein und so die Uhrzeit verloren gehen. Der Akku wird geladen, solange das Messgerät in Betrieb ist und sollte nach 24 Stunden genügend Energie haben, um die eingebaute Echtzeituhr (RTC) für viele Wochen zu versorgen.
- Wenn der PCE-PA 6500 mit dem Internet verbunden ist, wird die eingebaute Uhr automatisch synchronisiert. Anderenfalls können Sie die Uhrzeit auf der Seite „Clock“ mit Ihrem Webbrowser synchronisieren. Trennen Sie den PCE-PA 6500 kurz von der Spannung, um zu sehen, ob die Fehlermeldung nach einem erneuten Start verschwindet.
- Um den eingebauten Akku zu testen, laden Sie ihn erst eine Stunde auf und trennen dann das Messgerät für einige Stunden vom der Versorgungsspannung. Sollte der oben genannte Fehler bestehen bleiben, muss der Akku gewechselt werden. Achten Sie unbedingt auf den korrekten Typ: LIR2032 - dies ist ein Li-Ion Akku. Eine baugleiche und sehr verbreitete CR2032 Batterie wird durch die Ladespannung innerhalb kurzer Zeit zerstört!
Der im PCE-PA 6500 verbaute, nicht flüchtige Speicher ist defekt. Das Gerät muss zur Reparatur eingeschickt werden.
Der im PCE-PA 6500 verbaute Energiemesschip hat seine Kalibrierdaten verloren. Zukünftige Messungen könnten fehlerhaft sein! Bitte setzen Sie sich mit der PCE Deutschland GmbH in Verbindung.
Bitte setzen Sie sich mit der PCE Deutschland GmbH in Verbindung, um diesen Fehler zu klären.
6.2 Negative Wirkleistungswerte
- Überprüfen Sie die korrekte Installation der Stromwandler (Pfeil bzw. Beschriftung in Stromflussrichtung!)
- Drehen Sie gegebenenfalls die betroffenen Stromwandler bzw. Rogowskispulen um 180°.
- Invertieren Sie den Anschluss via Setup => Advanced => Current Sensor.
6.3 Unrealistische Leistungswerte
Sollten die Messwerte für Leistung und Scheinleistung stark von den erwarteten Werten abweichen, haben Sie möglicherweise Messleitungen und Stromwandler nicht an derselben Phase angeschlossen. Hieraus ergibt sich normalerweise eine große Abweichung von Scheinzu Wirkleistung und ein Leistungsfaktor <0,6. In diesem Fall überprüfen Sie bitte die korrekte Wahl der Phasen.
6.4 Unrealistische Spannungswerte
Überprüfen Sie die Messleitungen (Magnetspitzen) auf guten Kontakt.
6.5 Keine Funktion (alle LEDs aus)
- Überprüfen Sie die Spannungsversorgung des Messgerätes. Entscheidend sind nur die Spannungseingänge für Neutralleiter und Phase 1.
- Ist die Spannungsversorgung gegeben und in einem korrekten Bereich, kann evtl. die interne Sicherung ausgelöst haben. Diese schützt das Gerät vor gefährlicher Überspannung und wird z. B. ausgelöst, wenn statt des Neutralleiters versehentlich eine Phase angeschlossen wurde und so das Gerät an 400 V statt der erwarteten 240 V betrieben wurde.
• Die Sicherung ist eine spezielle, superflinke Multimetersicherung mit stark erhöhtem Abschaltvermögen von mindestens 30 kA.
7 Kontakt
Bei Fragen, Anregungen oder auch technischen Problemen stehen wir Ihnen gerne zur Verfügung. Die entsprechenden Kontaktinformationen finden Sie am Ende dieser Bedienungsanleitung.
8 Entsorgung
HINWEIS nach der Batterieverordnung (BattV)
Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.
Annahmestelle nach BattV:
PCE Deutschland GmbH
Im Langel 26
59872 Meschede
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben.
WEEE-Reg.-N0DE69278128
Alle PCE-Produkte sind CE und RoHs zugelassen.
1 Safety notes
Deutschland France España
Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17 Tel.: +34 967 543 548
www.pce-instruments.com/deutsch
info@pce-france.fr
www.pce-instruments.com/french
info@pce-iberica.es
www.pce-instruments.com/espanol
United Kingdom
PCE Instruments UK Ltd
Trafford House
Tel.: +45 70 30 53 08
kontakt@pce-instruments.com
www.pce-instruments.com/dansk
User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com
- Bedienungsanleitung User Manual
- Deutsch Inhaltsverzeichnis
- Sicherheitsinformationen....3
- Spezifikationen....6
- Systembeschreibung....7
- Anschluss der Stromwandler und Messleitungen ....12
- Betrieb....13
- Behebung von Störungen....15
- Kontakt....17
- Entsorgung....17
- English
- Contents
- Sicherheitsinformationen
- Sicherheitssymbole
- Spezifikationen
- Lieferumfang
- Systembeschreibung
- Gerät
- Status LEDs
- Funktionstaste
- Anforderungen an den Aufstellungsort
- Anschluss an die Stromversorgung
- Gerätesicherung
- FI-Schutzschaltung
- Anschluss der Stromwandler und Messleitungen
- Dreiphasenmessung
- Messung einphasiger Verbraucher
- Betrieb
- Prinzipielles zum PCE-PA 6500 WLAN
- WLAN Erstkonfiguration
- Zugriff mittels AP (interner Access Point)
- Zugriff mittels WLAN (bei konfigurierter Internetverbindung)
- Zugriff mit Hilfe der App
- Admin- und User-Login
- Behebung von Störungen
- Rote LED blinkt (Allgemeiner Fehler)
- Negative Wirkleistungswerte
- Unrealistische Leistungswerte
- Unrealistische Spannungswerte
- Keine Funktion (alle LEDs aus)
- Kontakt
- Entsorgung
- HINWEIS nach der Batterieverordnung (BattV)
- Annahmestelle nach BattV:
- Safety notes
- United Kingdom
Marke : PCE Instruments
Modell : PA 6500
Kategorie : Meter
