KM2006 - Autoradio Krüger&Matz - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Krüger&Matz
Modell	KM2006
Formfaktor	Single DIN
Abmessungen (B x H x T)	178 x 50 x 100 mm
Gewicht	0,5 kg
Stromversorgung	12V Gleichstrom (Autobatterie)
Leistungsausgang	4 x 50W max
Radiobänder	FM, AM
Wiedergabequellen	USB, AUX, SD-Karte (falls zutreffend), Bluetooth
Bluetooth	Freisprechen und Audio-Streaming
Display	LCD mit Hintergrundbeleuchtung
Fernbedienung	Im Lieferumfang enthalten (kabellos)
Audiofunktionen	Equalizer, Bass-/Höhenanpassung
Zusatzfunktionen	Uhr, lenkradkompatibel (kabelgebundener Adapter)
Wartung	Mit trockenem Tuch reinigen; Flüssigkeiten vermeiden
Sicherheit	Sicherungsschutz; nicht zerlegen
Ersatzteile & Reparierbarkeit	Kontaktieren Sie den Krüger&Matz-Service; verwenden Sie nur Originalteile
Allgemeine Informationen	ISO-Stecker; mit den meisten Fahrzeugen kompatibel

Häufig gestellte Fragen - KM2006 Krüger&Matz

Wie verbinde ich mein Telefon über Bluetooth?

Schalten Sie das Radio ein, aktivieren Sie Bluetooth auf Ihrem Telefon, suchen Sie nach 'KM2006' und wählen Sie es aus. Geben Sie bei Aufforderung den PIN 0000 oder 1234 ein.

Das Radio schaltet sich nicht ein. Was soll ich tun?

Überprüfen Sie die Sicherung des Fahrzeugs und die Sicherung des Radios. Stellen Sie sicher, dass die Zündung eingeschaltet ist (ACC-Position). Überprüfen Sie die Kabelverbindungen.

Wie stelle ich die Uhr ein?

Halten Sie die Taste 'CLK' 3 Sekunden lang gedrückt, verwenden Sie dann den Lautstärkeregler oder die Speichertasten, um Stunden und Minuten einzustellen. Drücken Sie erneut 'CLK', um zu bestätigen.

Kann ich einen USB-Stick anschließen?

Ja, stecken Sie den USB-Stick in den vorderen USB-Anschluss. Das Radio spielt automatisch Musikdateien (MP3, WMA usw.) ab.

Warum ist der Radioempfang schlecht?

Stellen Sie sicher, dass die Antenne richtig angeschlossen und ausgefahren ist. Versuchen Sie, das Fahrzeug an einen Ort mit besserem Signal zu bewegen.

Wie setze ich das Radio auf die Werkseinstellungen zurück?

Halten Sie die Taste 'RST' gedrückt (falls vorhanden) oder trennen Sie die Autobatterie für einige Minuten. Alternativ halten Sie die Einschalttaste 10 Sekunden lang gedrückt.

Der AUX-Eingang funktioniert nicht. Was kann ich tun?

Stellen Sie sicher, dass das AUX-Kabel vollständig in das Radio und das externe Gerät eingesteckt ist. Versuchen Sie ein anderes Kabel.

Wie stelle ich den Equalizer ein?

Drücken Sie wiederholt die Taste 'EQ', um durch die Voreinstellungen zu wechseln (Rock, Pop, Classic, Flat). Halten Sie für benutzerdefinierte Einstellungen 'EQ' gedrückt und passen Sie Bass/Höhen an.

Unterstützt das Radio die Smartphone-Steuerung per App?

Nein, das KM2006 hat keine spezielle App-Unterstützung. Es verwendet Standard-Bluetooth- und USB-Verbindungen.

Ist es möglich, das Radio in jedes Auto einzubauen?

Das Radio passt in standardmäßige Single-DIN-Schächte. Möglicherweise benötigen Sie eine Adapterplatte oder einen Kabelbaum, der für Ihr Fahrzeugmodell spezifisch ist.

BEDIENUNGSANLEITUNG KM2006 Krüger&Matz

SICHERHEITSANLEITUNGEN

Installations-Vorsichtsmassnahmen

• Das Gerät wurde für 9-15 V DC Gleichstrombetrieb, mit negativem Masseanschluss. Wenn Ihr Fahrzeug nicht dieses System besitzt, wird ein Spannungswandler benötigt. Vor der Installation vergewissern Sie sich dass Ihr Auto diese Bedingungen erfüllt.
• Der Ort der Montage sollte so gewählt werden, dass das Gerät die normale Fahrfunktion des Fahrers nicht beeinträchtigt. Stellen Sie das Gerät so auf, dass es nicht in den Weg des Fahrers gerät und den Beifahrer nicht verletzen kann, im Falle eines plötzlichen Bremsmanövers. Installieren Sie das Gerät oder Kabel NICHT an einem Ort, an dem:

es die Bedienung des Lenkrads und des Schalthebels behindern kann,
es den Betrieb von Sicherheitseinrichtungen wie Airbags behindern kann
• es Sicht behindern kann
- nicht genug Belüftung vorhanden ist

• Vermeiden Sie es, das Gerät an Orten zu installieren, an denen es hohen Temperaturen ausgesetzt ist, z.B. durch direkte Sonneneinstrahlung oder durch heiße Luft, von der Heizung oder an Orten, an denen es Staub, Schmutz oder starken Vibrationen ausgesetzt ist. Setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus und verwenden Sie es nicht in der Nähe von starken Magnetfeldern. Behandeln Sie dieses Gerät nicht mit nassen Händen.
• Stellen Sie sicher, dass alle Verbindungen ordnungsgemäß ausgeführt werden. Verkehrte Verbindungen führen zu Kurzschluss und Beschädigung.
• Wenn der Installationswinkel 30 von der Horizontalen abweicht, liefert das Gerät möglicherweise nicht die optimale Leistung.
• Bevor Sie das Gerät endgültig installieren, schließen Sie die Verkabelung vorübergehend an und stellen Sie sicher, dass alles richtig angeschlossen ist und das Gerät und das System ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und ersetzen die Sicherung durch eine mit den gleichen spezifizierten Werten. Wenn die Sicherung häufig durchbrennt, wenden Sie sich zur Überprüfung / Reparatur an einen autorisierten Kundendienst.
• Es wird empfohlen, Lautsprecher mit einer Impedanz von 4 Ω anzuschließen.
• Um Kurzschlüsse zu vermeiden, decken Sie die Anschlüsse der NICHT VERWENDETEN Leitungen mit Isolierband ab.
• Stellen Sie sicher, dass die Zündung ausgeschaltet ist, bevor Sie das Gerät anschließen.
• Achten Sie darauf, die gelben und roten Stromversorgungskabel anzuschließen, nachdem alle anderen Kabel bereits angeschlossen sind.
• Der Kühlkörper wird nach dem Gebrauch sehr heiß. Achten Sie darauf, beim Entfernen des Geräts diesen nicht zu berühren.
• Achten Sie bei der Installation darauf, alle Kabel (Drähte sowohl von diesem Gerät als auch vom Fahrzeug selbst) so zu befestigen, dass keine Kabel mit dem Kühlkörpern auf der Rückseite und der Seite des Geräts in Berührung kommen können.
• Installationsabbildungen zeigen eine typische Installation. Sie sollten jedoch Anpassungen vornehmen, die Ihrem spezifischen Fahrzeug entsprechen. Wenn Sie Fragen haben oder Informationen zu Einbausätzen benötigen, wenden Sie sich an Ihren Autohändler.
• Wenn Sie nicht sicher sind, wie Sie dieses Gerät richtig installieren, lassen Sie es von einem qualifizierten Techniker installieren. Der Hersteller übernimmt keine Haftung für falsche Montage / Installation oder für unsachgemäße Handhabung und Verwendung, ohne diese Bedienungsanleitung zu beachten.
• Achten Sie bei der Montage des Geräts darauf, dass Sie die mitgelieferten Schrauben wie angegeben verwenden. Wenn andere Schrauben verwendet werden, können sich Teile lösen oder beschädigt werden. Verwenden Sie nur die im Lieferumfang enthaltenen Teile, um eine ordnungsgemäße Installation zu gewährleisten. Die Verwendung nicht zugelassener Teile kann zu Fehlfunktionen führen.

- Achten Sie beim Anziehen von Schrauben oder Bolzen darauf, dass Sie kein Verbindungskabel einklemmen.

- Achten Sie darauf, die Belüftungsöffnungen nicht zu blockieren.

- Schließen Sie die Lautsprecherkabel NICHT an die Autobatterie an. Andernfalls wird das Gerät ernsthaft beschädigt.

- Bevor Sie die Lautsprecherkabel anschließen, überprüfen Sie die Lautsprecherverkabelung in Ihrem Auto.

- Wenden Sie sich an Ihren nächsten Händler, wenn die Installation das Bohren von Löchern oder andere Änderungen des Fahrzeugs erfordert. Bei Zweifeln bezüglich des Aufstellungs-Orts wenden Sie sich an den Händler Ihres Fahrzeugs. Bevor Sie Löcher in den Fahrzeugkörper bohren, vergewissern Sie sich, dass keine elektrischen Kabel oder andere Bestandteile beschädigt werden. Beachten Sie bei der Installation, dass lose Teile im Falle eines Unfalls eine Gefahr darstellen können - stellen Sie sicher, dass jedes Teil ordnungsgemäß installiert ist, um die Sicherheit zu gewährleisten.

- Entfernen Sie das Gehäuse nicht und zerlegen Sie das Gerät nicht. Das Gerät enthält keine vom Benutzer zu wartende Teile. Wenden Sie sich im Schadensfall zur Überprüfung / Reparatur an einen autorisierten Kundendienst. Do not remove the housing/disassemble the device. The device has no user-serviceable parts

Temperatur

- Wenn das Fahrzeug längere Zeit in heißer oder kalter Umgebung geparkt wurde, warten Sie, bis sich die Temperatur im Fahrzeug normalisiert hat, bevor Sie das Gerät in Betrieb nehmen.

- Achten Sie bei der Installation darauf, hinter der Rückwand Platz zu lassen und lose Kabel zu bündeln, damit sie die Lüftungsöffnungen nicht blockieren.

Sicherheitsanleitungen

- Bedienen Sie das Gerät NICHT während der Fahrt, da dies zu einem Verkehrsunfall führen kann.

• Der Fahrer darf den Monitor während der Fahrt nicht beobachten.

- Stoppen Sie das Fahrzeug, bevor Sie irgendwelche Bedienungen durchführen! Führen Sie keine Aktivitäten durch, die vom vorsichtigen Fahren ablenken könnten, z.B. die Verwaltung der Wiedergabeliste.

- Erhöhen Sie die Lautstärke nicht zu stark, da dadurch Geräusche von außen blockiert werden und das Fahren gefährlich wird.

- Nur mit einem weichen, leicht feuchten Tuch reinigen.

- Achten Sie beim Einlegen der Batterien auf die richtige Polarität.

- Wenn die Fernbedienung längere Zeit nicht benutzt wird, entfernen Sie die Batterie, um mögliche Schäden durch auslaufende Batterien zu vermeiden.

Hörsicherheit

- Hören Sie mit mäßiger Lautstärke. Der Ton kann täuschen. Im Laufe der Zeit passt sich Ihr Hörkomfortniveau an höhere Lautstärken an. Nach längerem Hören kann das, was "normal" klingt, sogar laut und schädlich für Ihr Gehör sein. Um sich dagegen zu schützen, stellen Sie Ihre Lautstärke auf ein sicheres Niveau ein, bevor sich Ihr Gehör annasst und lassen Sie es dort.

• Hören Sie für einen angemessenen Zeitraum:

Längeres Aussetzen an Ton, selbst auf normalerweise "sicherer" Lautstärke kann ebenfalls zu Hörverlust führen.

- Achten Sie darauf, Ihr Gerät vernünftig zu benutzen und angemessene Pausen zu machen.

Hinweise zum externen Speicher

- Verwenden Sie das Speichermedium nur wie in der Bedienungsanleitung angegeben

- Berühren Sie den USB-Anschluss nicht mit bloßen Händen, oder mit Metallgegenständen.

- Setzen Sie den Speicher nicht Stößen aus.

- Biegen Sie nicht das Speichermedium, lassen es nicht fallen, zerlegen Sie es nicht

und ändern es nicht. Vor Wasser und Feuchtigkeit schützen.

- Bewahren Sie das Speichermedium nicht im Fahrzeug auf, wo es direkter Sonneneinstrahlung, hohen Temperaturen, hoher Feuchtigkeit oder korrosiven Substanzen ausgesetzt ist.

- Stellen Sie sicher, dass das angeschlossene USB Speichermedium das Fahren des Fahrzeugs nicht behindert.

- Das Speichermedium funktioniert in Umgebungen mit extrem hohen / niedrigen Temperaturen möglicherweise nicht ordnungsgemäß.

- Verwenden Sie nur autorisierte Speichermedien. Bitte beachten Sie, dass der Hersteller keine Kompatibilität mit jedem externen Speichermedium garantiert.

- Dateien, die gegen Kopieren geschützt sind (Kopierschutz), können möglicherweise nicht abgespielt werden.

- In einigen Fällen kann der Start der Wiedergabe verzögert sein, stellt jedoch keine Fehlfunktion oder Beschädigung dar.

- Der Hersteller übernimmt keine Haftung für Datenverluste.

- Ziehen Sie das externe Speichermedium nicht während der Wiedergabe heraus. Ändern Sie die Tonquelle, bevor Sie das Speichermedium von diesem Gerät trennen.

Anschlussdiagramm

Deutsch

Frontpaneel

1. Mikrofon
2. Netztaste
3. Taste Heim
4. Taste Zurück
5. Lautstärke erhöhen
6. Lautstärke verringern

7. Touchscreen

8. Taste Zurücksetzen (muss mit einem Stift oder einem dünnen Metall-Objekt, wie z.B. Büroklammer, gedrückt werden)

Bedienung

Um den Touchscreen zu verwenden, berühren Sie diesen mit Ihrem Finger. Nach dem Start des Geräts wird der Startbildschirm angezeigt. Streichen Sie nach links oder rechts, um zwischen den Seiten des Startbildschirms zu wechseln.

• Taste 🔊 für etwa 3 Sekunden drücken um den Schlafmodus zu aktivieren. Zum aufwecken erneut drücken. Drücken um den Ton auszuschalten.

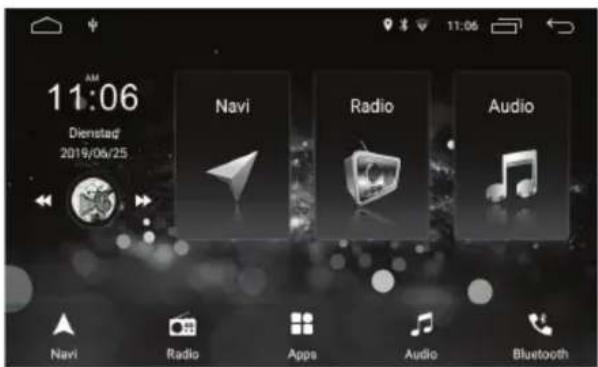

• Taste am Touchpad drücken, oder am Touchscreen um zum Hauptbildschirm zurückzukehren.
• Taste ← am Touchpad drücken, oder ← am Touchscreen um zurückzugehen.
• Taste 🌿 drücken um die Hintergrund-Beleuchtung auszuschalten. Screen drücken um die Hintergrund-Beleuchtung wieder einzuschalten.
• Taste oder drücken um die Lautstärke zu regeln.
• Taste drücken um die zuletzt benutzten Anwendungen anzuzeigen.

- Benachrichtigungsleiste herunterziehen um die Benachrichtigungen anzuzeigen.

drücken um zu den Einstellungen zu gehen.

Navigation

• Drücken Sie die Taste Navigation am Hauptbildschirm, um die Navigationsanwendung auszuführen. Standardanwendung ist Google Maps.
• Zur Nutzung der Karte ist eine Internetverbindung erforderlich.
• Um nach einer Adresse zu suchen, drücken Sie auf die Zone Hier suchen.
• Um die Route festzulegen, drücken Sie nach der Adresssuche auf Wegbeschreibung, dann auf Route festlegen und auf Beginnen.

Radio

• Um das Radio einzuschalten, drücken Sie auf die Taste Radio am Hauptbildschirm.
• Um die Frequenz manuell einzustellen, benutzen Sie den Gleiter. Um gespeicherte Radiosender zu überschreiben, eine der Tasten von P1 bis P6 drücken und halten.
• Zur Wiedergabe eines gespeicherten Radiosenders, zugehörige Taste drücken.
• Brücken um den Lautstärkepegel anzuzeigen.
• Brücken um zwischen Stereo oder Mono zu wechseln.
• Taste FM drücken um zum UKW Frequenzbereich und die gespeicherten Radiosender zu wechseln. 18 Speicher stehen zur Verfügung.
• Taste AM drücken um zum MW Frequenzbereich und die gespeicherten Radiosender zu wechseln. 12 Speicher stehen zur Verfügung.
• drücken um nach Radiosender zu suchen.
• übrücken um zum Equalizer zu gehen.
• Krücken um automatische Abwärtssuche nach Radiosender zu starten. Drücken und halten um 0,5 MHz abwärts zu gehen.
• Drücken um automatische Aufwärtssuche nach Radiosender zu starten. Drücken und halten um 0,5 MHz aufwärts zu gehen.
• Taste PTY drücken um den Programmtyp auszuwählen.
• Taste TA drücken um Verkehrsmeldungen ein oder auszuschalten.
• Taste RDS drücken um zu den RDS Einstellungen zu gehen.

Musik

• Um zum Musik-Player zu wechseln, drücken Sie auf die Taste Musik am Hauptbildschirm.
• Brücken um den Lautstärkepegel anzuzeigen.
• übrücken um zum Equalizer zu gehen.
• krücken um zum vorherigen Titel zu gehen.
• drücken um zum nächsten Titel zu gehen.
• Brücken um einen Titel abzuspielen oder anzuhalten (Pause).
• drücken um abgespielte Titel zu Favoriten hinzuzufügen.
• drücken zum Anzeige von Titelliste, Favorittitel und Wiedergabeverlauf.
• drücken um den Wiedergabemodus zu ändern (Einmal wiederholen, Ordner wiederholen, alles wiederholen)
• drücken für zufällige Wiedergabe ein oder auszuschalten.

Bluetooth

Vor der ersten Benutzung muss das Radio mit dem externen Bluetooth Gerät gekoppelt werden. Um dieses zu tun, befolgen Sie die unteren Schritte:

1. Gehen Sie zum Bluetooth Modus.
2. Bluetooth am externen Gerät einschalten. Setzen Sie die Sichtbarkeit auf Ein.
3. Koppeln Sie das Gerät mit dem Radio. Wenn nötig, bestätigen Sie den Code am externen Gerät.

Nach herstellen der Verbindung, drücken Sie auf eines dieser Symbole:

• Wahlmenü.
• Telefonbuch. Voreingestellt ist das Telefonbuch nicht mit dem Radio synchronisiert. Zum synchronisieren, drücken. Wenn nötig, Synchronisation am Gerät bestätigen. drücken um nach einem Eintrag zu suchen. drücken um Einträge aus dem Speicher des Radios zu löschen.

- Anruferliste. Benutzen Sie die Tasten um zwischen getätigten, empfangenen und versäumten Anrufen zu wechseln. Brücken um die Anruferliste aus dem Speicher des Radios zu löschen.

- BT Musik. Drücken um das Audioübertragungsmenü zu öffnen. Bitte beachten, Sie müssen zuerst mit der Musikwiedergabe vom externen Gerät beginnen, um die Wiedergabe zu steuern.

Einstellungen

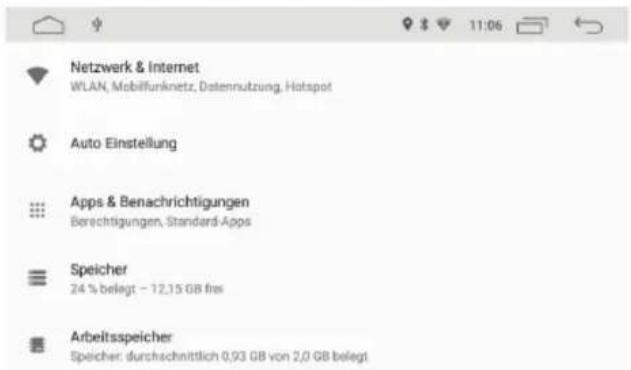

Drücken Sie die Taste Einstellungen am Hauptbildschirm um zum Einstellungsmenü zu gelangen. Drücken Sie auf eines der Symbole um die verschiedenen Einstellungen vorzunehmen:

• Netzwerk und Internet (WLAN Einstellungen und Zugangspunkt).
• Fahrzeugmedia (Allgemein, Display, Lautstärke, Klang, Video, Navigation, Bluetooth, Lenkradsteuerung, Über das Gerät).
• Anwendungen und Benachrichtigungen (Verwalten und löschen der Anwendungen und Benachrichtigungen).
• Speicher (Verfügbarer interner Speicher).
• Speicher (Verfügbarer RAM Speicher).
• Benutzer und Konten (Verwalten der Konten).
  • Google (Einstellungen des Google Dienstes).
• System (System Information, Uhrzeit und Datumseinstellungen).

Video

Um zum Video-Player zu wechseln, drücken Sie auf die Taste Video am Hauptbildschirm.

• Brücken um das Video an die Bildschirmgröße anzupassen.
• drücken um den Wiedergabemodus zu ändern.
• Brücken um zur vorherigen Videodatei zu gehen.
• Hücken um ein Video abzuspielen oder anzuhalten (Pause).
• übrücken um zur nächsten Videodatei zu gehen.
• Brücken um das Video zu Favoriten hinzuzufügen.
• Brücken zur Anzeige der Videodateiliste.

- drücken um das Video abzuspielen während Sie das Gerät benutzen. Um zum Video-Player zurückzugehen, drücken Sie abgespielte Video.

Anwendung Einfache Verbindung (Easy Connection)

Achtung:

• Anwendung ist kompatibel mit Android OS, Version 5.0 oder höher.

• USB Der Fehlerbeseitigungs-Modus sollte am externen Gerät aktiviert sein.

• Anwendung Easy Connection vom Google Play Store herunterladen und installieren.

• Gehen Sie zum Google Play Store am externen Gerät um die Anwendung herunterzuladen.

• Anwendung Easy Connection am Gerät starten.

• Achtung: wenn die Installation gescheitert ist, überprüfen Sie die Sicherheitseinstellungen am externen Gerät.

• Verbinden Sie das Gerät mit dem Radio:

- USB Verbindung: Verbinden Sie das Gerät und das Radio mit einem USB Kabel. In der Anwendung Easy Connection, drücken Sie die Android USB Taste. Am externen Gerät erscheint die Benachrichtigung: "USB

Fehlerbeseitigung erlauben?". Drücken Sie OK zum bestätigen. Benutzer kann auch Voreingestellte Benutzung einschalten.

- WLAN Verbindung: WLAN Hot Spot am Gerät einstellen. Das Radio to WLAN Hot Spot verbinden. In der Anwendung Easy Connection drücken Sie Android WLAN.

1. Am externen Gerät wird die Meldung angezeigt: "EasyCon beginnt mit dem erfassen von allem was auf Ihrem Bildschirm angezeigt wird". Bestätigen Sie um fortzufahren.

2. Der Bildschirm des Radiogerätes wird alles Anzeigen was auf dem Bildschirm des externen Gerätes ist.

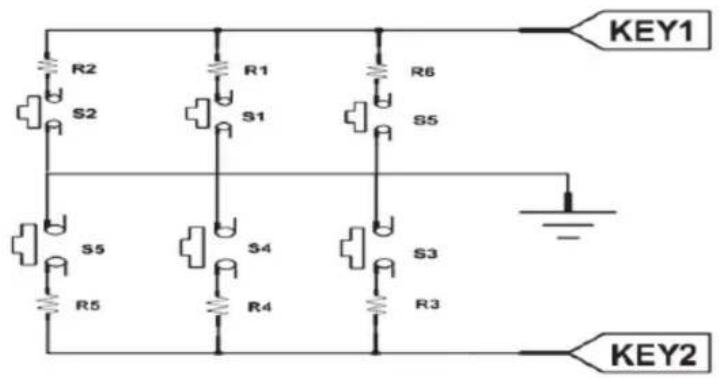

Lenkradsteuerung

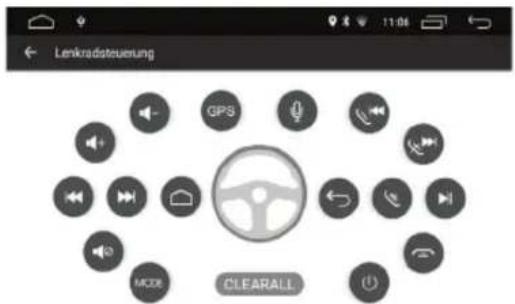

1. Um die Lenkradsteuerung zu ändern, gehen Sie zum Menü Einstellungen.

2. Gehen Sie zum Menü Fahrzeugmedia.

3. Wechseln Sie zum Menü Lenkradsteuerung.

4. Um gespeicherte Einstellungen zurückzusetzen, drücken Sie Alles löschen.

5. Um die Funktion der Taste zu ändern, drücken Sie die gewünschte Taste am Gerät (die Taste beginnt zu blinken) und dann die Taste am Lenkrad

Ändern der Anzeigesprache

1. Um die Anzeigesprache zu ändern, gehen Sie zum Menü.

2. Gehen Sie zu System.

3. Gehen Sie zu Sprachen und Eingabe.

4. Wechseln Sie zu Sprachen.

5. Drücken Sie Sprache hinzufügen.

6. Wählen Sie die Sprache aus der Liste aus.

7. Die ausgewählte Sprache wird hinzugefügt. Zum aktivieren, verschieben Sie diese an den Anfang der Liste.

8. Die Anzeigesprache wird geändert.

Ändern des Hintergrundbildes

1. Um das Hintergrundbild zu ändern, auf eine leere Fläche am Hauptbildschirm drücken und halten.

2. Wählen Sie die Hintergrundquelle.

3. Wählen Sie Hintergrundbild und drücken Hintergrundbild feststellen.

Ändern des Startbildschirms

1. Um den Startbildschirm zu ändern, gehen Sie zum Menü Einstellungen.

2. Gehen Sie zum Menü Fahrzeugmedia.

3. Gehen Sie zum Menü Allgemein.

4. Gehen Sie zum Menü Boot Logo.

5. Geben Sie den Code 5678 ein.

6. Drücken Sie auf den ausgewählten Startbildschirm und dann auf die Taste OK.

Kabelverbindungen für Lenkradsteuerung

Einzelverdrahtung für Lenkradsteuerung: verbinden Sie TASTE1 braun und MASSE (schwarz) in dem Drahtbündel des Systemnetzkabel mit TASTE1 braun und MASSE (schwarz) in Autolenkrad. Die schematische Darstellung ist folgende:

Lenkradsteuerungs-Kontrolle TASTE1

Lenkradsteuerungs-Kontrolle MASSE (GND)

Doppelte Verbindung für Lenkradsteuerung: verbinden Sie TASTE1 braun, TASTE2 (schwarzbraun), MASSE (schwarz) in dem Drahtbündel des Systemnetzkabel mit TASTE1 braun, TASTE2 (schwarzbraun) und MASSE (schwarz) in Autolenkrad. Die schematische Darstellung ist folgende:

Lenkradsteuerungs-Kontrolle TASTE1

Lenkradsteuerungs-Kontrolle MASSE (GND)

Lenkradsteuerungs-Kontrolle TASTE2

Technische daten

Max. Leistung: 4 x 45 W

RMS Leistung: 4 x 35 W

S/N Verhältnis: 60 dB

Kanaltrennung: ≥ 30 dB

Stromversorgung: 9-15 V DC

Lastimpedanz: 4 Ohm

Sicherung: <10 A

Display

Größe: 7"

Paneel: TN

Auflösung: 1024x600 Pixel

Seitenverhältnis: 16:9

Touchscreen: Kapazitiv, 5 Punkt

Display-Helligkeit: Einstellbar

Haupteigenschaften

Größe: 2 DIN

Unterstützte Formate:

• Audio: MP3, WMA, AAC, RM, FLAC
• Video: MPEG, H264, H263, VC1, RV, RMVB, DivX
• Bilder: JPG, BMP, JPEG, GIF, PNG

Equalizer: Pop/Rock/Klassik/Flach/Jazz/Benutzer

Loudness: Ja

GPS: Ja

Unterstützter Standard: PAL/NTSC

Lenkradsteuerung: Ja (Analog)

Mikrofon: Ja

Entfernungsskala: Ja

Tastenbeleuchtung: RGB

Anwendungs-Steuerung: EasyConnection

Anwendungs-Kompatibilität: Android 5.0 und höher

System und Hauptparameter

Betriebssystem: Android Oreo 8.1

CPU: ARM Cortex-A7, Quad Core, 32-bit

Chipset: MT8227L

GPU: PowerVR Series6, 600 MHz

CPU Frequenz: 4 x 1,2 GHz

RAM: 2 GB DDR3

Interner Speicher: 16 GB

Kommunikation

GPS

WLAN: 802.11 a/b/g/n

Bluetooth 4.0

Telefonanrufverwaltung: Ja

Telefonbuchsynchronisierung: Ja

Audioübertragung: Ja

Analoger Radiotuner

UKW Frequenzbereich: 87,5 - 108 MHz

MW Frequenzbereich: 522 - 1620 kHz

UKW Stationsspeicher: 18

MW Stationsspeicher: 12

RDS: Ja (AF/TP/TA/PTY)

Frequenzsuche: automatisch / manuell

Stereo-Trennung: >54 dB

Anschlüsse

GPS-Buchse

Radio Antennenanschluss

6x Ausgangsstecker

Set beinhaltet

Hauptgerät

Kabelbaum mit ISO-Stecker

Externes Mikrofon (Kabellänge 3 m)

Externe GPS Antenne

Anschluss für Rückfahrtkamera

RCA Anschluss

2x USB Steckplatz

Montagehalterung mit Schrauben

Umwelt

Betriebstemperatur: -20°C \~ 60°C

Lagertemperatur: -20°C \~ 70°C

Betriebsfeuchtigkeit: <80%

Montagetiefe: 5 cm

WICHTIG: Der Hersteller erlaubt die Möglichkeit geringfügiger Unterschiede in der Helligkeit und Farbe der Anzeige zwischen den einzelnen Geräten. Es kann sichtbare oder dunkle Flecken auf dem Display geben. Es können bis zu 5 fehlerhafte Pixel auf dem Display des Geräts angezeigt werden. Die oben genannten Fälle in Bezug auf das Display des Geräts sind nicht durch die Garantie oder gesetzliche Gewährleistungsrechte abgedeckt.

Die Spezifikationen können ohne Ankündigung geändert werden.

Bitte beachten sie: untere abbildungen und beschreibungen in bezug auf das betriebssystem sind nur als referenz, und können von der tatsächlichen software auf ihrem gerät abweichen! Durch Eingriffe in die Gerätesoftware erlischt die Garantie.

Hiermit erklär die Firma LECHPOL ELECTRONICS Sp. z o.o. Sp.k. dass sich das Gerät Autoradio KM2006 im Einklang mit den Bestimmungen der Richtlinie 2014/53/UE befindet. Komplette Konformitätserklärung zum herunterladen auf www.lechpol.eu.

Google und Android sind Marken von Google LLC. Oreo ist eine Marke der Mondelez International, Inc.-Gruppe.

Deutsch

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalem Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyclen können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Hergestellt in China für LECHPOL ELECTRONICS Sp. z o.o. Sp.k., ul. Garwolińska 1, 08-400 Miętne.

SAFETY INSTRUCTIONS

Installation precautions
