Produkttyp	Funksteckdosenset (Fernbedienung + 3 Steckdosen)
Modell	RF102T / RF102R
Marke	REV (REV Ritter GmbH)
Stromversorgung	230V~, 50Hz
Maximale Belastung	3680 W (16 A)
Anzahl der Steckdosen	3
Batterie Fernbedienung	1x CR2032, DC 3V
Frequenz	433,92 MHz (Band 433,05-434,79 MHz)
Maximale Sendeleistung	20 mW
Reichweite (Freifeld)	Bis zu 30 m
Schutzart	IP20 (nur für trockene Innenräume)
Umgebungstemperatur	0 °C bis 35 °C
Betrieb	Dauerbetrieb
Funktionen	EIN/AUS pro Kanal (1-3) oder alle gleichzeitig über die ALL-Taste
Anlernmethode	Steckdosentaste >5s drücken, dann EIN-Taste der Fernbedienung am gewünschten Kanal drücken
Sicherheitshinweise	Nicht abdecken; zugänglich halten; nicht für unbeaufsichtigte gefährliche Geräte
Reinigung	Ausstecken, trockenes oder leicht feuchtes Tuch, bei Bedarf mildes Reinigungsmittel
Entsorgung	WEEE getrennte Sammlung; Batterien zu Sammelstellen zurückbringen
Zertifizierung	CE (Richtlinie 2014/53/EU)
Lieferumfang	1 Fernbedienung, 3 Funksteckdosen, 1 CR2032 Batterie

Häufig gestellte Fragen - RF102T REV

Wie lerne ich eine Funksteckdose mit der Fernbedienung an?

Stecken Sie die Steckdose in eine Netzsteckdose. Drücken und halten Sie die EIN/AUS-Taste an der Steckdose für mehr als 5 Sekunden, bis die LED blinkt. Drücken Sie dann die EIN-Taste des gewünschten Kanals (1, 2 oder 3) an der Fernbedienung. Die Steckdose ist nun angelernt.

Was ist die maximale Leistung, die ich an eine Steckdose anschließen kann?

Die an jede Steckdose angeschlossene Gesamtleistung darf 3680 W (16 A bei 230 V~) nicht überschreiten. Überschreiten Sie dieses Limit nicht, um Überhitzung zu vermeiden.

Wie groß ist die Reichweite der Fernbedienung?

Im Freifeld beträgt die Reichweite bis zu 30 m. In Innenräumen kann die Reichweite durch Wände, Möbel und andere Hindernisse verringert werden. Bauliche Gegebenheiten beeinflussen die Reichweite.

Wie wechsle ich die Batterie in der Fernbedienung?

Öffnen Sie das Batteriefach, entfernen Sie die alte CR2032-Batterie und legen Sie eine neue mit korrekter Polarität (wie markiert) ein. Entsorgen Sie gebrauchte Batterien ordnungsgemäß.

Kann ich dieses Produkt im Freien oder in feuchten Bereichen verwenden?

Nein. Das Produkt ist mit IP20 klassifiziert und nur für trockene Innenräume geeignet. Von Wasser, Feuchtigkeit und Außenbereichen fernhalten.

Warum reagiert mein Gerät nicht auf die Fernbedienung?

Überprüfen Sie, ob das Gerät eingeschaltet und in Reichweite ist. Stellen Sie sicher, dass die Batterie in der Fernbedienung nicht leer ist. Versuchen Sie, näher zu gehen oder die Steckdose neu zu positionieren. Prüfen Sie auch auf Funkstörungen durch andere Geräte.

Kann ich mehrere Steckdosen mit einem Kanal steuern?

Ja. Wenn Sie denselben Kanal mehreren Steckdosen zuweisen, steuert das Drücken der EIN/AUS-Taste dieses Kanals alle angelernten Steckdosen gleichzeitig.

Wie reinige ich das Produkt?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein trockenes oder leicht feuchtes fusselfreies Tuch, bei Bedarf mit mildem Reinigungsmittel. Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Ist dieses Produkt für die Verwendung mit Kindern sicher?

Das Produkt ist nicht für die Verwendung durch Kinder bestimmt. Bewahren Sie es außerhalb der Reichweite von Kindern auf und stellen Sie sicher, dass es nur von verantwortungsbewussten Erwachsenen bedient wird.

Was soll ich tun, wenn das Produkt beschädigt ist?

Betreiben Sie kein defektes Produkt. Versuchen Sie nicht, es selbst zu öffnen oder zu reparieren. Wenden Sie sich an den REV-Service unter www.rev.de oder per E-Mail an [e-mail].

BEDIENUNGSANLEITUNG RF102T REV

FUNKSCHALT-SET KOMPAKT

Typ: RF102R + RF102T

*kostenfreie Service-Rufnummer, Mobilfunkpreise abweichend

INSTALLATION

A

Funkschalt-Set Kompakt Montage- und Bedienungsanleitung

EINLEITUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns, dass Sie unser Produkt gekauft haben. Bitte lesen Sie die nachfolgende Bedienungsanleitung vor der Inbetriebnahme des Produktes aufmerksam durch und bewahren Sie sie für späteres Nachschlagen gut auf (S1).

Bitte überprüfen Sie das Produkt vor Verwendung auf Schäden!

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Das Produkt ist konform mit den zutreffenden europäischen CE-Richtlinien (S2).
• Dieses Produkt ist konform mit den zutreffenden europäischen Sicherheitsnormen.
• Das Produkt ist mit IP20 gekennzeichnet und zur Verwendung in trockenen Innenräumen geeignet (S3).
• Das Produkt darf nur für den vorgesehenen Zweck, gemäß dieser Bedienungsanleitung, verwendet werden!
• Das Produkt ist nicht für den rauen Einsatz (z.B. Baustellen) geeignet!
• Das Produkt ist nicht für die Benutzung durch Personen (inklusive Kinder) vorgesehen, deren physische, sensorische oder mentale Fähigkeiten begrenzt sind, oder Erfahrung und Wissen fehlt! Benutzung des Produktes durch diese Personen nur, sofern sie von einer für ihre Sicherheit verantwortlichen Person überwacht werden oder in die Benutzung des Produktes eingeführt wurden! Die Aufsicht und Benutzung des Produktes muss von einer verantwortungsvollen Person erfolgen!
• Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder unbefugten Personen gelangen kann!
• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.

ALLGEMEINE HINWEISE

• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden!
• Keine Zusatzkomponenten einsetzen!
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren!
• Das Produkt kann unter starkem Funkfrequenz-Einfluss nicht wie unter normalen Bedingungen betrieben werden. In diesem Fall ist eine Änderung des Standortes notwendig!
• Durch Abschirmungen von Metallteilen kann der Empfang stark beeinträchtigt werden, so dass eine Übermittlung des Signals nicht möglich ist! Befestigen Sie deshalb den Sender niemals auf Metallflächen!

ALLGEMEINE SICHERHEITSHINWEISE

• Technische Daten beachten!
• Gebrauchsanweisung beachten und aufbewahren!
• Gebrauchsanweisung an Nachbesitzer weitergeben!
• Nicht für den Gebrauch durch Kinder bestimmt!
• Beschädigtes Produkt nicht in Betrieb nehmen!
• Nur in Verbindung mit einer ausreichend abgesicherten 230V\~-Installation verwenden!
• Nicht in Räumen mit Explosionsrisiko benutzen (z. B. Schreinerei, Lackierbetrieb oder Ähnliches)!
• Nicht in unmittelbarer Nähe von brennbarem Material benutzen!
• Nicht in unmittelbarer Nähe von Planschbecken, Springbrunnen, Teichen oder ähnlichen Gewässern montieren!
• Nicht in Wasser oder andere Flüssigkeiten eintauchen!
• Nicht mit nassen Händen bedienen!
• Niemals selbst reparieren. Reparaturen dürfen ausschließlich vom Hersteller oder dessen Servicebeauftragten durchgeführt werden!
• Das Produkt ist für normale Haushaltsanwendungen geeignet; es darf nicht als Sicherheitseinrichtung eingesetzt werden!
• Sobald Sie mehrere Produkte verwenden, achten Sie auf ausreichenden Abstand zwischen den Produkten (ca. 1,5m – 2m)!
• Stellen Sie sicher, dass zur guten Belüftung genug Freiraum um das Produkt vorhanden ist! Alle Objekte im Umkreis des Produktes sollten mindestens 10cm entfernt sein!

• Produkt nicht abgedeckt betreiben (S4). Dies könnte zu gefährlichen Hitzestaus führen!
  • Das Produkt muss frei zugänglich bleiben (auch im Betrieb)!

• Verwenden Sie für den Anschluss nur ordnungsgemäße Netzsteckdosen (230V\~, 50Hz) mit Schutzleiter des öffentlichen Versorgungsnetzes, die gut erreichbar sind!
  • Gehäuse nicht öffnen!

• Niemals mit offenem Gehäuse, fehlender oder beschädigter Abdeckung des Anschlussraumes betreiben!
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! Ein Umbau oder eine Veränderung des Produktes darf nicht erfolgen!
• Spannungsfrei nur bei gezogenem Stecker (S5)!
• Bedienen Sie die Knöpfe des Produktes nicht mit elektrisch leitenden Gegenständen!
• Nicht hintereinander stecken (S6)!
• Betreiben Sie das Produkt nicht an, auf oder in der Umgebung offener Flammen (z.B. Kerzen)!
• Setzen Sie das Produkt nicht dem direkten Sonnenlicht aus und schützen Sie es vor starker Hitze!
• Betreiben Sie keine Geräte, deren unbeaufsichtigter Betrieb zu einer Gefährdung für Leben und Sachwerte führen kann!
• Eingesteckte Netzteile dürfen eine Temperatur von 50°C nicht überschreiten!
• Schließen Sie nur Geräte bis max. 3680W Gesamtleistung an!
  • Die Tasten des Produkts dürfen nicht dauerhaft betrieben werden!

AUSSTATTUNG/FUNKTION

Dieses Funk-Schalt-Set besteht aus einer Fernbedienung und drei Funksteckdosen. Mit diesem Produkt können Sie beliebige elektrische und elektronische Geräte (z.B. Lampen, TV, Computer, Weihnachtsbeleuchtung,...) bis 3680W Leistung über eine Reichweite von bis zu 30m (Freifeld) schalten. Sie können von jedem Standort aus Ihre Geräte selbst durch Möbel und Wände hindurch ein- und ausschalten. Die Reichweite in Gebäuden ist abhängig von der baulichen Gegebenheit.

Über die Knöpfe ON – OFF am jeweiligen Kanal -1-, -2-, -3- wird die entsprechend angelernte Funkschaltsteckdose ein und aus geschaltet.

Über die Knöpfe ON -OFF am Kanal -ALL- werden alle verbundenen Funksteckdosen gleichzeitig EIN oder AUS geschaltet.

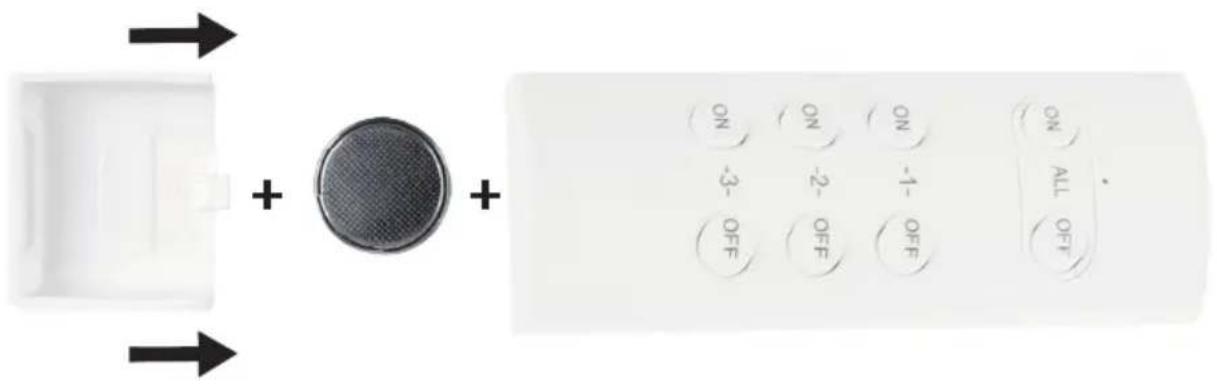

Fernbedienung (A1):

Für die Fernbedienung wird eine Batterie Typ CR2032 benötigt. Diese befindet sich beim Kauf bereits im Gerät. Entfernen Sie den Batteristreifen vor dem ersten Gebrauch. Bitte unbedingt die im Batteriefach gekennzeichnete Lage beachten! Es besteht die Gefahr der Explosion bei Ersetzen der Batterie durch einen falschen Typen.

Achtung: Erneuern Sie die Batterie, wenn die Reichweite der Fernbedienung stark nachlässt. Nehmen Sie die Batterie aus dem Gerät, wenn Sie es längere Zeit nicht benutzen. Wir empfehlen, die Batterie einmal jährlich zu ersetzen. Bitte führen Sie verbrauchte Batterien durch die kostenlose Rückgabe beim Handel der umweltschonenden Entsorgung zu.

Inbetriebnahme (A2) und Anwendung:

Stecken Sie die Funksteckdose in die vorgesehene Steckdose. Drücken Sie >5 Sekunden die Taste EIN/AUS an der Funksteckdose. Sobald die LED im Knopf an der Funksteckdose blinkt, drücken Sie auf der Fernbedienung die ON Taste des zu belegenden Kanals. Danach ist die Funksteckdose mit der Fernbedienung gekoppelt.

Wiederholen Sie den Vorgang für die anderen Funksteckdosen. Wenn Sie mehrere Funksteckdosen mit dem gleichen Kanal auf der Fernbedienung belegen, werden diese gleichzeitig geschaltet.

Achtung: Die Anschlussleitung der einzelnen Funksteckdosen von max. 3680W darf nicht überschritten werden.

FEHLERSUCHE

Keine Reaktion am zu schaltenden Gerät:

• Ist der Verbraucher (zu schaltendes Gerät) eingeschaltet?
• Ist die Funksteckdose innerhalb der Reichweite? Test durch Annähern.
• Passt das zu schaltende Gerät (Art und Leistung) zum Empfänger?

Ungewolltes Ein-/Ausschalten des Verbrauchers:

- Ist ein anderer Sender, wie z.B. drahtloser Kopfhörer, Funk-Gong, etc. in der Nähe? Standort ändern.

Reichweite zu gering:

• Sind bei Verwendung mehrerer Funksteckdosen diese in ausreichendem Abstand zueinander (ca. 1,5 bis 2m) angeordnet?
• Direkte Verbindung (Freifeld) zwischen Fernbedienung und Funksteckdose bewirkt optimale Reichweite.
• Ist die Funkstrecke durch möglichst wenige Hindernisse (Wände, Möbel...) unterbrochen?
• Andere Sender in der Nähe reduzieren die Funkreichweite. Immer nur ein System darf gleichzeitig senden!
• Bauliche Gegebenheiten beeinflussen die Reichweite erheblich. Geringfügige Ortsveränderungen können erheblichen Einfluss auf die Reichweite der Funkstrecke nehmen.
• Batterie verbraucht? Gegebenenfalls erneuern.

SICHERHEITSHINWEISE BATTERIEN

• Eine falsche Polung der Batterien/Akkus kann das Gerät zerstören. Achten Sie auf die korrekte Polung beim Einlegen der Batterien/Akkus.
• Es sollte nicht versucht werden, Batterien/Akkus durch Aufheizen oder ähnliche Maßnahmen zu reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explosion oder zu Feuer führen kann.
• Batterien/Akkus nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und kühlen Ort aufbewahren.
• Batterien/Akkus nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.
  • Batterien/Akkus nicht kurzschließen.
• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien/den Akku.
• Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, das Produkt nicht mehr benutzen und von Kindern fernhalten. Wenn Sie meinen, dass Batterien verschluckt wurden oder sich in irgendeinem Körperteil befinden, suchen Sie unverzüglich medizinische Hilfe auf.

TECHNISCHE DATEN

• Leistung: 3680W
• Nenndaten: 230V\~; 50Hz; 16A
• Umgebungstemperatur: 0°C - 35°C
• Frequenz: 433,92MHz
• Frequenzband: 433,05-434,79MHz
• Max. Sendeleistung: 20mW
• Reichweite (Freifeld): 30m
• Batterie: 1x CR2032 DC3V
• Dauerbetrieb möglich

- Fernbedienung für bis zu 3 unabhängig bedienbare Funksteckdosen

REINIGUNG

• Ziehen Sie das Produkt vor der Reinigung aus der Steckdose oder trennen es vom Stromnetz!
• Zur Reinigung nur ein trockenes oder leicht feuchtes, fusselfreies Tuch, eventuell ein mildes Reinigungsmittel verwenden. Keine scheuer- oder lösungsmittelhaltigen Reinigungsmittel anwenden.
• Niemals zur Reinigung abspritzen oder einen Dampfdruckreiniger verwenden, dabei können Isolierungen und Dichtungen beschädigt werden!

WEEE-ENTSORGUNGSHINWEIS

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte. (S7)

BATTERIE-ENTSORGUNGSHINWEIS

Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben! (S8)

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt REV Ritter GmbH, dass die Funkanlagentypen RF102R + RF102T der RICHTLINIE 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe unter: www.rev.de unter der entsprechenden Artikel- oder Typnummer.

SERVICE

Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail]. Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigern müssen.

REV Ritter GmbH

Frankenstr. 1-4 • 63776 Mömbris • Deutschland • www.rev.de

E-Mail: [e-mail] • D AT Service-Telefon: [phone]*

*kostenfreie Service-Rufnummer, Mobilfunkpreise abweichend

DE Eine mehrsprachige Version dieser Anleitung

finden Sie unter www.rev.de. Alternativ können

Sie auch dem nebenstehenden QR-Code folgen.
