Produkttyp	Externes RAID-Gehäuse
Modell	IB-RD288M2
Marke	Icy Box
Schnittstelle	USB 3.1 Typ-C (bis zu 10 Gbit/s)
Kompatible SSDs	2x M.2 SATA SSD (B-Key oder B+M-Key, 22x30/42/60/80 mm)
RAID-Modi	RAID 0 (Striping)
Gehäusematerial	Aluminium
Hot-Swap	Ja
Plug & Play	Ja
Unterstützte Betriebssysteme	Windows 7/8/10, macOS 10.5 oder später
Lieferumfang	1x Gehäuse, 1x USB-Kabel, 1x Schraubensatz, 1x Handbuch
Abmessungen (ca.)	125 x 70 x 25 mm
Gewicht (ca.)	250 g
Stromversorgung	USB-Bus oder externes Netzteil (5V, 2A, nicht im Lieferumfang)
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C

Häufig gestellte Fragen - IB-RD288M2 Icy Box

Wie installiere ich eine M.2 SSD im IB-RD288M2?

Öffnen Sie das Gehäuse, setzen Sie die M.2 SSD in den entsprechenden Slot ein und befestigen Sie sie mit der mitgelieferten Schraube. Achten Sie auf die korrekte Ausrichtung des B-Key oder B+M-Key.

Welche RAID-Modi werden unterstützt?

Das IB-RD288M2 unterstützt RAID 0 (Striping) für zwei M.2 SSDs, um die Leistung zu steigern.

Kann ich das Gehäuse an einem Mac verwenden?

Ja, das Gehäuse ist kompatibel mit macOS 10.5 und neuer. Schließen Sie es einfach über USB-C an.

Muss ich Treiber installieren?

In der Regel ist keine Treiberinstallation erforderlich. Unter Windows 7/8/10 und macOS wird das Gerät automatisch erkannt. Bei Problemen prüfen Sie die USB-Treiber.

Wie vermeide ich Datenverlust?

Sichern Sie Ihre Daten vor der Inbetriebnahme. Trennen Sie das Gehäuse erst nach Beendigung von Schreib-/Lesevorgängen. Halten Sie die Sicherheitshinweise in der Anleitung ein.

Warum wird die SSD nicht erkannt?

Stellen Sie sicher, dass die SSD korrekt initialisiert, partitioniert und formatiert ist. Prüfen Sie die USB-Verbindung und ob die Treiber aktuell sind. Auch ein Neustart kann helfen.

Kann ich das Gehäuse hot-swappen?

Ja, das IB-RD288M2 unterstützt Hot-Swap. Sie können SSDs im laufenden Betrieb wechseln. Beenden Sie jedoch vorher alle Zugriffe.

Welche M.2 SSD Größen sind kompatibel?

Kompatibel sind M.2 SATA SSDs mit B-Key oder B+M-Key in den Längen 30, 42, 60 und 80 mm.

Ist ein Netzteil im Lieferumfang enthalten?

Nein, ein externes Netzteil ist nicht im Lieferumfang enthalten. Das Gehäuse kann über den USB-C-Anschluss mit Strom versorgt werden. Ein optionales Netzteil (5V, 2A) kann bei Bedarf erworben werden.

Wie reinige ich das Gerät?

Schalten Sie das Gerät aus und trennen Sie alle Kabel. Reinigen Sie die Oberfläche mit einem trockenen Antistatiktuch. Vermeiden Sie aggressive Reinigungsmittel.

BEDIENUNGSANLEITUNG IB-RD288M2 Icy Box

Externes USB 3.1 Type-C™ RAID Gehäuse für 2x M.2 SATA SSDs

Manuel IB-RD288M2

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

Sicherheitshinweise

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual: IB-RD288M2

Package contents

1x IB-RD288M2, 1x USB 3.1 Type-C™ data cable, 1x screw set, 1x manual

1. Key Features

1x IB-RD288M2, 1x USB 3.1 Kabel, 1x Schraubensatz, 1x Handbuch

1. Hauptmerkmale

• Externes RAID Gehäuse für 2x M.2 SATA SSDs
• Anschluss zum PC: USB 3.1 Type-C™, bis zu 10 Gbit/s
• Unterstützt RAID 0
• Für 2x M.2 SATA SSDs mit B-Key oder B+M-Key, 22 x 30/42/60/80 mm
  • Hochwertiges Aluminiumgehäuse
• Plug & Play, Hot Swap
• Unterstützt Windows 7/8/10, MacOS 10.5 oder spätere Version

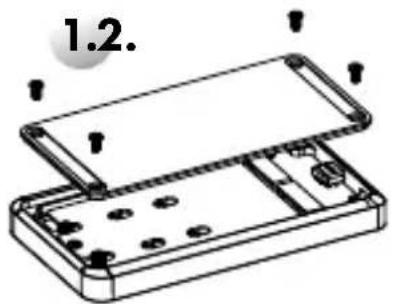

2. SSD-Montage

3.1 Die externe SSD kann im laufenden Betrieb des Rechners an diesen via USB Kabel angeschlossen oder von diesem getrennt werden.
3.2 Bitte das Ende von Schreib- und Lesevorgängen abwarten bevor ein angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.
3.3 Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.
3.4 Wenn die SSD nicht sofort vom System erkannt wird bitte prüfen Sie:

- ob die Treibersoftware installiert ist (USB),

- ob die SSD initialisiert, partitioniert und formatiert ist.

Manuale: IB-RD288M2

Contenuto del pacco

1x IB-RD288M2, 1x USB 3.1 cavo dati, 1x insieme a vit, 1x manuale

1. Caratteristiche
