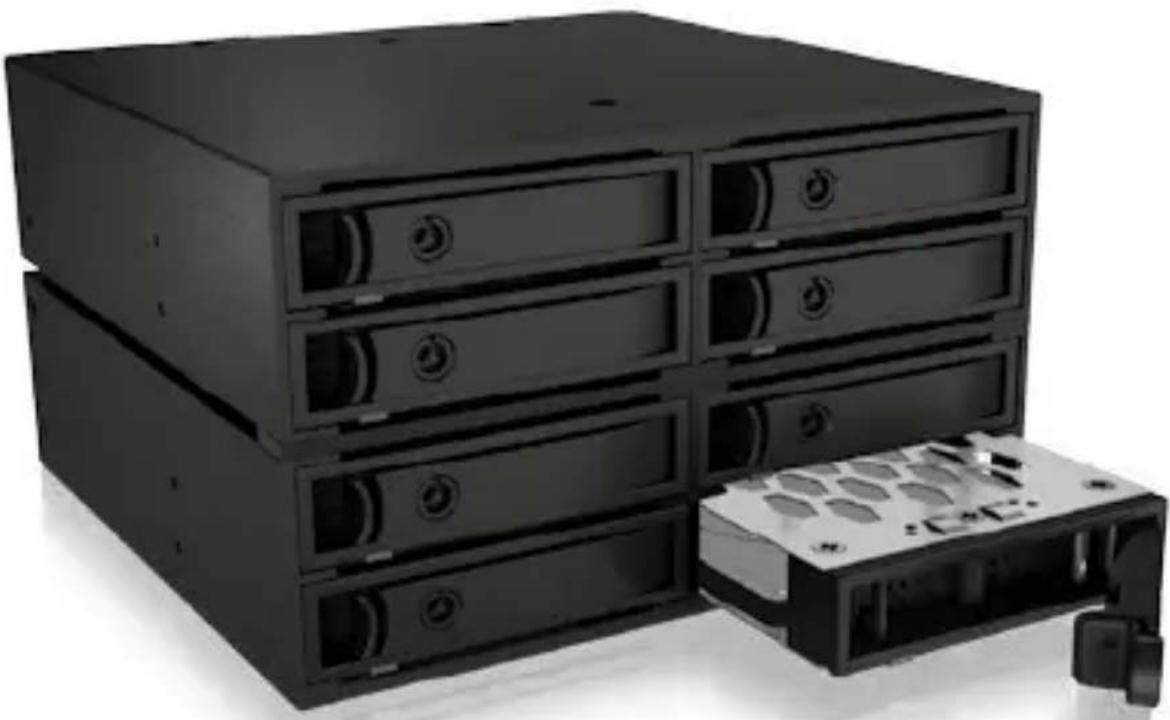

Typ	NAS-Backplane für 8x 2,5" SATA/SAS HDD/SSD
Modell	IB-2281MSK
Marke	Icy Box
Einbauschacht	2x 5,25"
Festplattenkapazität	8x 2,5" SATA/SAS HDD/SSD, Höhe bis 15 mm
Schnittstelle (Host)	2x Mini SAS (SFF-8087)
Unterstützte Datenraten	SATA III (6 Gbit/s) / SAS II (6 Gbit/s)
Material	Vollaluminium / Metall
Festplattenträger	8x Antivibration mit Schloss, werkzeuglos
Lüfter	2x 5x5 cm, mit Alarm bei Lüfterstörung
Stromanschluss	2x SATA-Strom (vom PC-Netzteil)
Kompatible Betriebssysteme	Windows, macOS
Lieferumfang	IB-2281MSK, 2x Mini-SAS-Kabel, 4x Schlüssel, Schraubensatz, Handbuch
Abmessungen (ca.)	146 x 42 x 200 mm (für 2x 5,25"-Schacht)
Gewicht (ca.)	1,5 kg
Reinigung	Trockenes Antistatiktuch; aggressive Reinigungsmittel vermeiden
Sicherheitshinweise	Vor Arbeiten spannungsfrei schalten; keine Modifikationen; nur mit Typenschild-konformem Netzteil betreiben
Entsorgung	Nicht im Hausmüll; Elektro-Altgeräte-Recycling (WEEE)
Garantie / Support	Support per E-Mail: [e-mail]

Häufig gestellte Fragen - IB-2281MSK Icy Box

Wie viele Festplatten kann ich in den IB-2281MSK einbauen?

Der IB-2281MSK nimmt bis zu 8x 2,5" SATA/SAS HDD/SSD auf, mit einer Höhe von bis zu 15 mm.

Welche Schnittstelle wird zur Verbindung mit dem Computer benötigt?

Das Backplane verwendet 2x Mini SAS (SFF-8087) Anschlüsse. Sie benötigen eine PCI/PCIe Mini-SAS-Host-Bus-Adapterkarte (nicht im Lieferumfang).

Unterstützt das Gerät SATA- und SAS-Laufwerke gleichzeitig?

Ja, es unterstützt sowohl SATA III als auch SAS II mit 6 Gbit/s. Eine Mischung ist jedoch abhängig vom Controller.

Kann ich den IB-2281MSK in ein externes Gehäuse einbauen?

Der IB-2281MSK ist für den Einbau in einen 2x 5,25"-Schacht eines PC-Gehäuses konzipiert. Ein externer Betrieb ist ohne separates Netzteil und Gehäuse nicht vorgesehen.

Wie werden die Festplatten gesichert?

Jeder der 8 Festplattenträger verfügt über ein Schloss und eine Antivibrationslagerung. Die Träger können ohne Werkzeug entnommen werden.

Was bedeutet der Lüfteralarm?

Der Alarm ertönt, wenn einer der beiden 5x5 cm Lüfter ausfällt oder sich zu langsam dreht. Überprüfen Sie dann die Lüfter und tauschen Sie sie gegebenenfalls aus.

Welche Reinigungsmittel sind geeignet?

Verwenden Sie ein trockenes Antistatiktuch. Vermeiden Sie aggressive Reinigungs- oder Lösungsmittel, da diese Kratzer oder Feuchtigkeitsschäden verursachen können.

Ist der IB-2281MSK hot-swap-fähig?

Ja, die Festplattenträger sind für Hot-Swap ausgelegt, sofern der Controller und das Betriebssystem dies unterstützen. Vor dem Entziehen der Festplatte sollte diese jedoch softwaremäßig abgemeldet werden.

Kann ich das Gerät selbst reparieren?

Eigenständige Modifikationen oder Reparaturen sind nicht gestattet. Im Reparaturfall wenden Sie sich an den Fachhandel oder den Support unter [e-mail].

Wie entsorge ich das Gerät richtig?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es gemäß der WEEE-Richtlinie an einer Verkaufsstelle oder einem Recycling-Sammelpunkt ab.

BEDIENUNGSANLEITUNG IB-2281MSK Icy Box

Backplane für 8x 2,5" SATA/SAS HDD/SSD in 2x 5,25" Schacht

Sicherheitshinweise IB-2281 MSK

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

Sicherheitshinweise IB-2281MSK

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-2281MSK

1. Package content

1x IB-2281MSK, 2x Mini SAS cable, 4x keys, 1x screw set, 1x manual

2. Key features

1. Verpackungsinhalt

1x IB-2281MSK, 2x Mini SAS Kabel, 4x Schlüssel, 1x Schraubensatz, 1x Handbuch

2. Merkmale

• Backplane für 8x 2,5" SATA/SAS HDD/SSD in 2x 5,25" Schacht
  • 2x Mini SAS Host Anschluss
• Unterstützt SATA III / SAS II 6 Gbit/s, HDD Höhe bis 15 mm
  • Robustes Industriedesign, Vollaluminium / Metall
  • 8x Antivibration-Festplattenträger mit Schloss
  • Zwei Lüfter (5x5 cm) mit Alarm für Lüfterstörung
  • Windows, macOS kompatibel

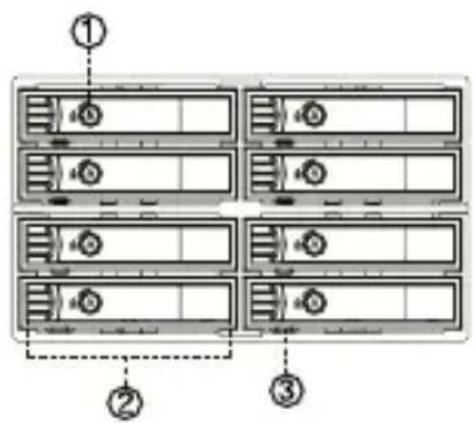

3. Frontansicht

1. Schloss
2. Festplattenträger
3. LED Indikator

4. Rückansicht

1. SATA Stromanschluss
2. Mini SAS Anschluss
3. 5x5 cm Lüfter

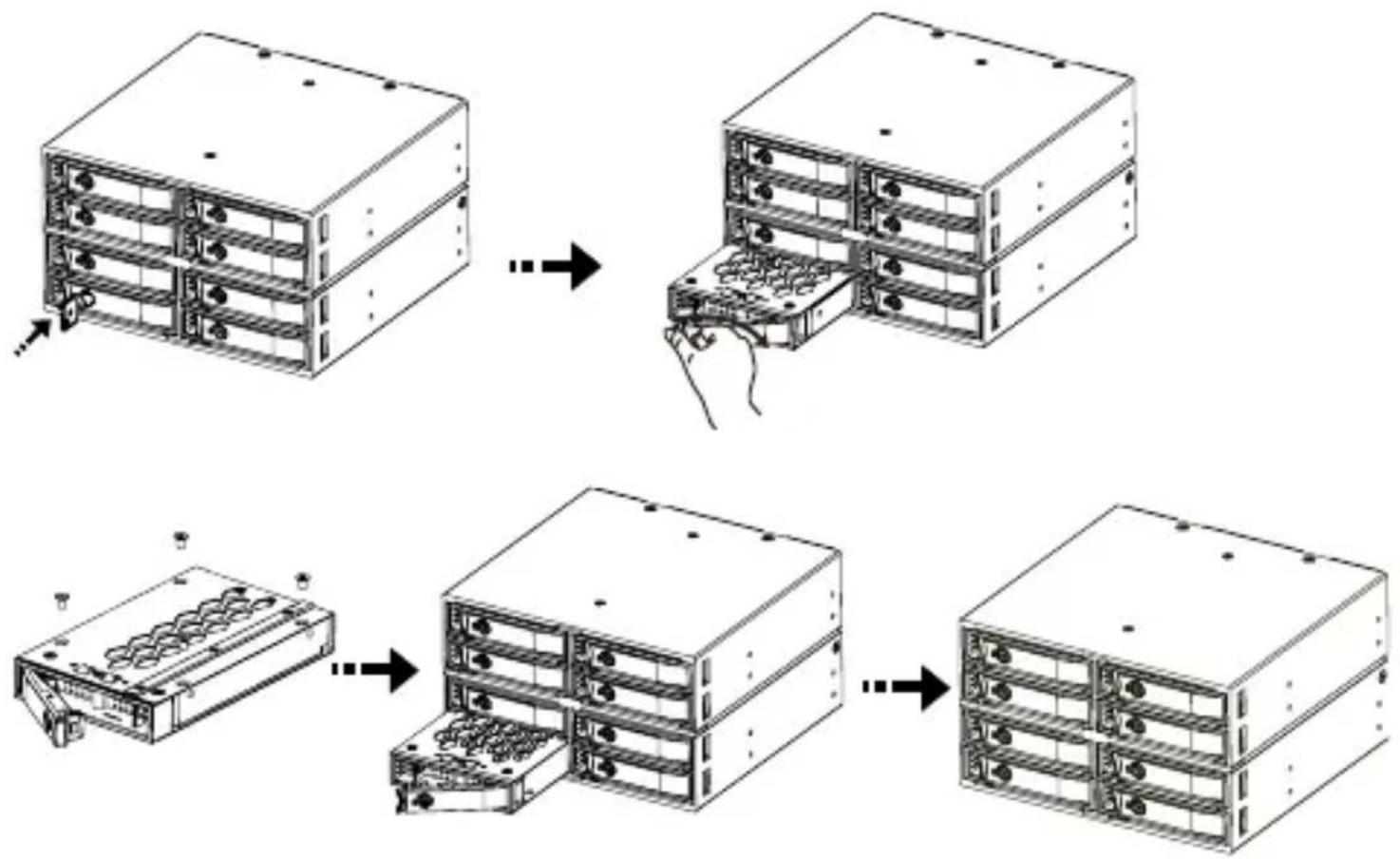

1. Installation der Festplatten

Handbuch IB-2281MSK

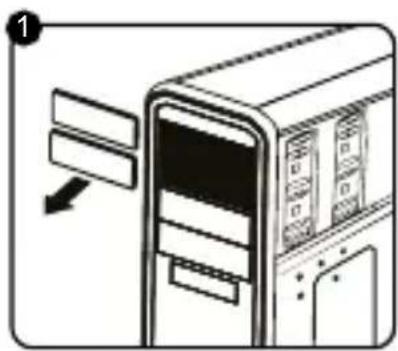

6. Einbau in den Computer

• Nehmen Sie Ihren Computer und alle angeschlossenen Geräte vom Netz
• Entfernen Sie die Gehäuseabdeckung aus dem vorhandenen 5,25" Einbauschacht
• Setzen Sie das IB-2281MSK in den 2x 5,25" Einbauschacht und befestigen diesen mit den entsprechenden Schrauben
• Verbinden Sie das IB-2281MSK mit zwei Mini SAS Kabel an die PCI/PCIe Mini SAS Karte (nicht im Lieferumfang enthalten)
• Verbinden Sie die zwei SATA Stromkabel mit dem Netzteil des PCs
• Schließen Sie wieder das Computergehäuse und verbinden das Stromkabel
