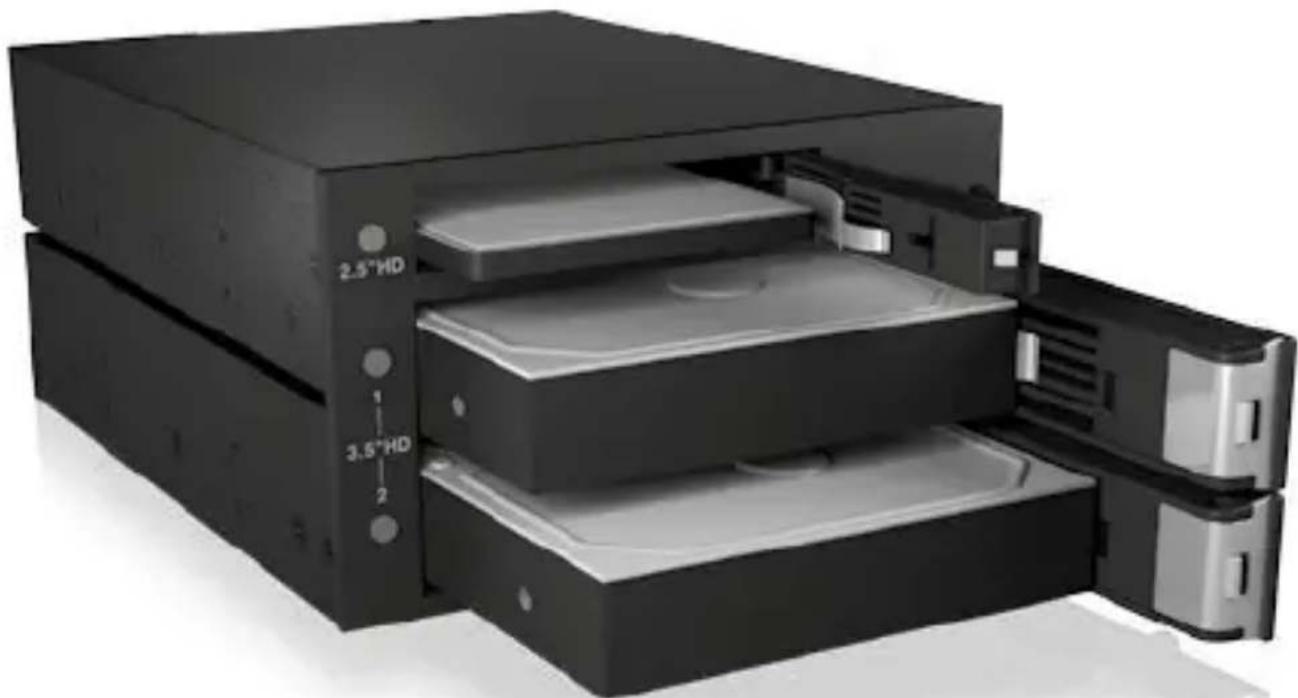

BEDIENUNGSANLEITUNG IB-IR3521 Icy Box

Internes RAID für 2x 3,5" und 1x 2,5" HDD/SSD in 2x 5,25" Schacht

Sicherheitshinweise IB-iR3521

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

Sicherheitshinweise IB-iR3521 Sicherheitshi

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNING

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-iR3521

1. Package content

1x IB-iR3521, 2x SATA data cable, 4x keys, 1x screw set, 1x manual

2. Key features

1. Verpackungsinhalt

1x IB-iR3521, 2x SATA Datenkabel, 4x Schlüssel, 1x Schraubensatz, 1x Handbuch

2. Merkmale

• 2x 3,5" SATA/SAS + 1x 2,5" SATA HDD/SSD in 2x 5.25" Schacht
• Unterstützt SATA I/II/III und SAS I/II für 3,5" HDD bis zu 6 Gbit/s
• Unterstützt SATA I/II/III für 2,5" HDD/SSD up to 6 Gbit/s
  • RAID 0 / 1 / Large Modus / Nor (No-RAID) für 2x 3,5" HDD
  • Robustes Industriedesign aus Aluminium / Metall
  • Festplattenträger abschließbar
  • LED für Power und HDD Zugriff
  • 1x Lüfter (6x6 cm) für die Wärmeableitung
  • LED- und Audioalarm für Lüfterfehler und Überhitzung
  • Alarmtemperatur einstellbar (55°C, 60°C, 65°C)
• Plug & Play und HotSwap
  • Windows, macOS kompatibel

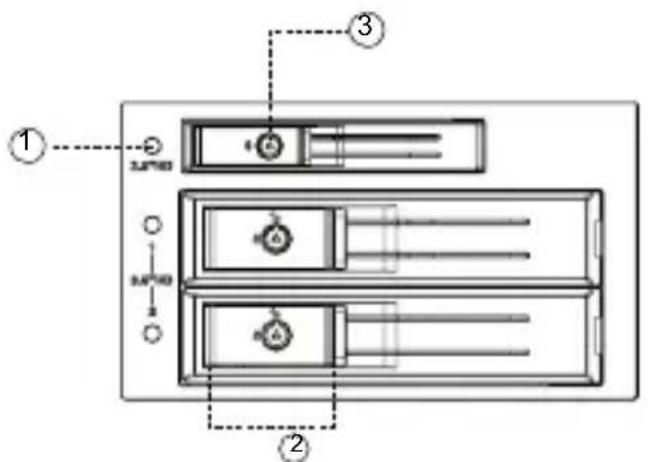

3. Frontansicht

1. Stromschalter / LED Indikator
2. Festplattenträger
3. Schloss

4. Rückansicht

1. SATA und Molex Stromverbindung
2. SATA Anschluss für 2,5" HDD/SSD
3. Schalter für Alarmbuzzer
4. RAID Reset-Taste
5. Schalter für Tempertaturalarm
6. RAID-Einstellung
7. Schalter für Lüftereinstellung
8. GUI RAID Einstellung (nicht verfügbar)
9. Lüfter (6x6 cm)
10. SATA Anschluss für 3,5" HDD

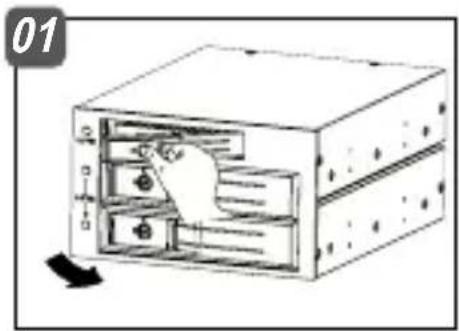

5. Installation der Festplatten

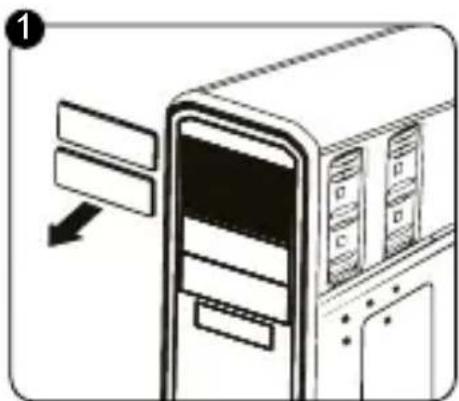

6. Einbau in den Computer

• Nehmen Sie Ihren Computer und alle angeschlossenen Geräte von Netz
• Entfernen Sie die Gehäuseabdeckung aus dem vorhandenen 5,25" Einbauschacht
• Setzen Sie das IB-iR3521 in den 2x 5,25" Einbauschacht und befestigen diesen mit den entsprechenden Schrauben
  • Verbinden Sie das IB-iR3521 mit zwei SATA Datenkabel auf dem Mainboard
• Verbinden Sie zwei Stromkabel (15 Pin SATA oder 4 Pin Molex) mit dem Netzteil des PCs
• Schließen Sie wieder das Computergehäuse und verbinden das Stromkabel

• Drücken Sie den Power Knopf für 3 Sekunden, um den Wechselrahmen ein- oder auszuschalten
• Sobald die HDD/SSD aus dem Wechselrahmen entnommen wird, schaltet sich dieser automatisch ab
  • Power On LED: leuchtet blau, sobald der Wechselrahmen angeschaltet ist
• Access LED: Blinkt blau bei HDD/SSD Aktivität / Datentransfer

7.2 Lüfter Modus

Mit der Lüfter-Modus-Taste auf der Rückseite können Sie zwischen "AUTO" und "HIGH" wählen.

Temperatur Lüfter-Geschwindigkeit (AUTO) Lüfter-Geschwindigkeit (HIGH)

< 30 °C 0 rpm (aus) 0 rpm (aus)

30 °C 2000 - 2500 rpm 4500 rpm (Maximum)
40 °C 4500 rpm (Maximum) 4 500 rpm (Maximum)

7.3 Lüfterausfallalarm und Überhitzungsalarm

Wenn die Temperatur über 30°C erreicht oder der Lüfter aus irgendeinem Grund gestoppt wird, beginnt der Audio-Alarm "Signalton". Durch Drücken des LED Indikators wird der Alarmton gestoppt. Nach Korrektur des Lüfterfehlers, werden sowohl der Audio- als auch der LED Alarm zurückgesetzt.

Wenn die Temperatur über die eingestellte Temperatur steigt (55°C, 60°C oder 65°C), beginnt der Summer mit dem akustischen Signalton und die rote Alarm LED blinkt. Durch Drücken irgendeiner Taste wird der Audio-Alarm gestoppt.

7.4 GUI RAID Einstellung

ON: Software Einstellung OFF: Hardware Einstellung (Standard)

7.5 RAID Einstellung

Wenn GUI RAID auf OFF gestellt ist, wählen Sie Ihren idealen RAID-Modus und drücken Sie die Reset-Taste für 6 Sekunden. RAID-Einstellung ist komplett.
