Produkttyp	Wechselrahmen für U.2 NVMe SSD
Marke	Icy Box
Modell	IB-2212U2
Host-Anschluss	U.2 NVMe (bis zu 32 Gbit/s)
Unterstützte Laufwerke	1x 2,5" U.2 NVMe SSD oder SATA/SAS HDD/SSD
Einbauplatz	3,5" Schacht
Gehäusematerial	Vollaluminium und Metall
Hot-Swap-fähig	Ja
Kapazitätsbegrenzung	Keine
Verriegelung	Abschließbarer Wechselrahmen (Schlüssel inklusive)
LED-Anzeigen	Strom- und Festplattenzugriff
Stromversorgung	Über 15-poligen SATA-Anschluss
Kompatibilität	Windows und Mac
Lieferumfang	1x IB-2212U2, 1x Handbuch, 6x Rahmenschrauben, 4x Festplattenschrauben, 2x Schlüssel
Sicherheitsmerkmale	Verriegelung, Schutz vor elektrischer Spannung, Wärmeentwicklung
Reinigung	Mit trockenem Antistatiktuch; keine aggressiven Reinigungsmittel
Entsorgung	Elektro-Altgeräte nicht im Hausmüll; Recycling-Sammelpunkt

Häufig gestellte Fragen - IB-2212U2 Icy Box

Welche Laufwerke werden von dem IB-2212U2 unterstützt?

Der Wechselrahmen unterstützt eine 2,5" U.2 NVMe SSD oder auch SATA/SAS HDDs oder SSDs.

Benötige ich ein spezielles Kabel für den Anschluss?

Ja, Sie benötigen ein U.2 NVMe Kabel, das nicht im Lieferumfang enthalten ist.

Wie installiere ich den Wechselrahmen im PC?

Schalten Sie den PC aus, entfernen Sie die Abdeckung, schieben Sie den Wechselrahmen in einen freien 3,5" Schacht und befestigen Sie ihn mit Schrauben. Verbinden Sie dann den U.2 NVMe Anschluss und den SATA-Stromanschluss.

Ist der Wechselrahmen abschließbar?

Ja, der Wechselrahmen verfügt über ein Schloss mit zwei Schlüsseln. Durch Drehen des Schlüssels um 90 Grad können Sie ihn verriegeln oder entriegeln.

Wie setze ich eine Festplatte in den Wechselrahmen ein?

Entriegeln und öffnen Sie die Tür, ziehen Sie den Festplattenträger heraus, legen Sie die Festplatte ein und befestigen Sie sie mit den mitgelieferten Schrauben. Schieben Sie den Träger zurück und schließen Sie die Tür.

Welche LED-Anzeigen hat das Gerät?

Es gibt eine Power-LED und eine HDD-Zugriffs-LED. Die Power-LED leuchtet bei Betrieb, die HDD-LED blinkt bei Zugriff.

Kann ich die Festplatte im laufenden Betrieb wechseln (Hot-Swap)?

Ja, der Wechselrahmen ist Hot-Swap-fähig. Sie können die Festplatte ohne Ausschalten des PCs wechseln.

Wie reinige ich den Wechselrahmen richtig?

Verwenden Sie ein trockenes Antistatiktuch. Vermeiden Sie aggressive Reinigungsmittel, da sie das Gehäuse beschädigen können.

Welche Sicherheitshinweise sind besonders wichtig?

Beachten Sie die Warnungen vor elektrischer Spannung: Gerät nur mit passendem Netzteil betreiben, vor Öffnen spannungsfrei schalten, Kontakt mit leitenden Teilen vermeiden. Auch Erstickungsgefahr durch Kleinteile bei Kindern.

Wie entsorge ich das Gerät umweltgerecht?

Das Gerät darf nicht im Hausmüll entsorgt werden. Bringen Sie es zu einem Recycling-Sammelpunkt oder zurück zur Verkaufsstelle gemäß der WEEE-Richtlinie.

BEDIENUNGSANLEITUNG IB-2212U2 Icy Box

Sicherheitshinweise IB-2212U2

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Uberhitzung und Ausfall des Geräts/Netzteils

Sicherheitshinweise IB-2212U2

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-2212U2

Package Content

1x IB-2212U2 (U.2 NVMe Kabel ist nicht enthalten), 1x Handbuch, 6x Rahmenschrauben, 4x Festplattenschrauben, 2x Schlüssel

Haupteigenschaften

• Host-Anschluss: U.2 NVMe bis zu 32 Gbit/s
- Unterstützt 1x 2,5" U.2 NVMe SSD oder SATA/SAS HDD/SSD
• Voll-Aluminium und Metall Wechselrahmen für 3,5" Schacht
• Hot Swap und keine Kapazitätsbegrenzung
• Abschließbarer Wechselrahmen
• LED-Anzeige für Strom und Festplattenzugriff
- Unterstützt Windows ^ und Mac ^

Manual IB-2212U2

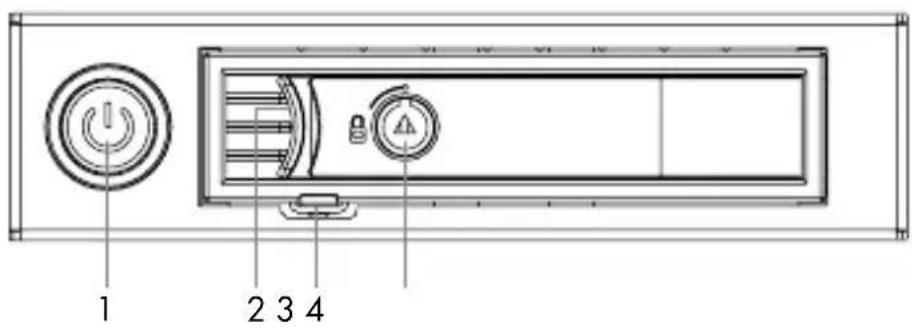

Front view / Frontansicht

1. Power button & power indicator/ An- und Ausschalter & Betriebsanzeige
2. Tray release latch/ Schachtverriegelung
3. HDD indicator/ Festplattenzugriff
4. Lock/ Schloss

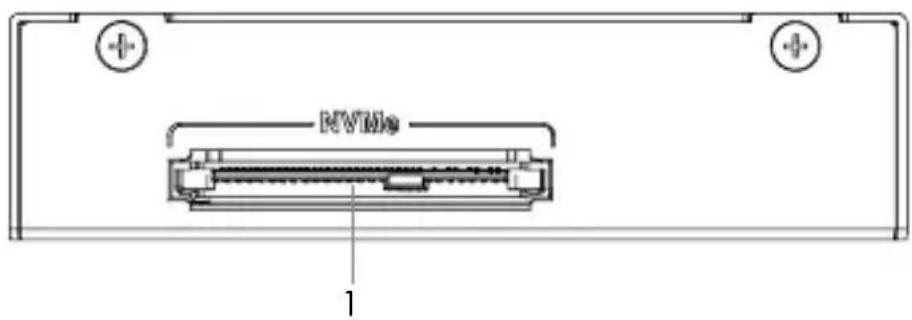

Back view / Rückansicht

1. U.2 NVMe port/ U.2 NVMe Anschluss

Lock / Schloss

Use the key to unlock by rotating the key 90 degrees clockwise / Schlüssel um 90 Grad im Uhrzeigersinn drehen um aufzuschließen

Manual IB-2212U2

1. Bitte schalten Sie den PC und alle anderen angeschlossenen Peripheriegeräte aus.
2. Ziehen Sie das Netzkabel von der Rückseite des PCs ab und entfernen Sie die Abdeckung Ihres PCs.
3. Entfernen Sie nun das Panel des verfügbaren 3,5" Schachts.

4. Schieben Sie vorsichtig den Wechselrahmen in den Schacht und befestigen Sie den mit 2 Schrauben auf jeder Seite.

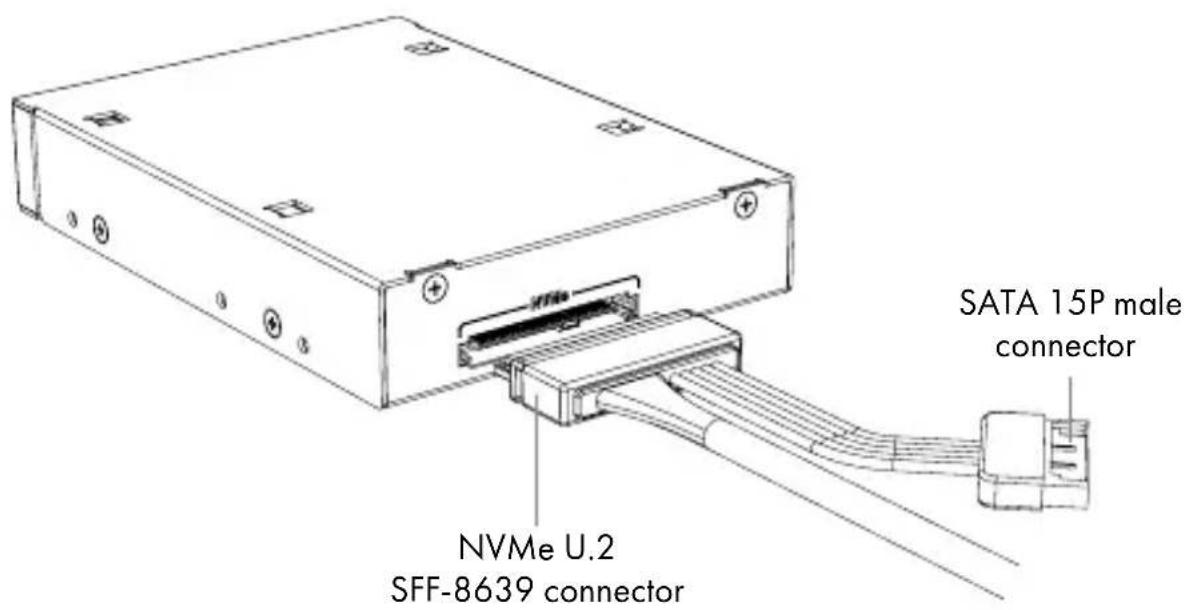

5. Verbinden Sie den U.2 NVMe Anschluss des Gehäuses mit der PCI/ PCIe NVMe Karte über ein U.2 NVMe Kabel (nicht enthalten).

6. Verbinden Sie dann den 15-poligen SATA Anschluss mit ihrem Mainboard.

7. Anschließend setzen Sie die PC Abdeckung ein und schließen das Netzkabel für den PC wieder an.

1. Sollte die Tür verriegelt sein, können Sie diese mit dem Schlüssel entriegeln. Damit sich die Tür öffnet, muss die Verriegelung gedrückt werden. Danach lässt sich die Tür einfach öffnen.

2. Nun müssen Sie den Festplattenträger aus dem Gehäuse ziehen und die Festplatte vorsichtig in das Fach einsetzen. Die Festplatte sollte mit den 4 Schrauben an der Unterseite befestigt werden.

3. Abschließend schieben Sie den Festplattenträger zurück in das Gehäuse und verschließen die Tür. Bei Bedarf kann die Tür mit dem Schlüssel komplett verriegelt werden. Fertig ist die Festplatteninstallation.
