Produkttyp	Kochfeld mit Backofen (Herd)
Marke	Kernau
Modell	KIH6414-4B
Breite	60 cm
Höhe	85 cm
Tiefe	60 cm
Gewicht	ca. 50 kg
Energieversorgung	220-240 V, 50/60 Hz
Kochzonen	4 Induktionskochzonen
Backofenkapazität	65 Liter
Backofenfunktionen	Ober-/Unterhitze, Umluft, Grill, Heißluft
Steuerung	Touch-Bedienung
Timer	Ja, mit Abschaltautomatik
Kindersicherung	Ja
Restwärmeanzeige	Ja
Reinigung	Herdplatten: EasyClean; Backofen: Emaille-Reinigungsbeschichtung
Sicherheitsabschaltung	Ja, bei Überhitzung und Kochzonenüberlauf
Ersatzteile	Erhältlich beim Hersteller oder autorisierten Händlern
Reparaturindex	7,2 / 10 (basierend auf typischen Modellen)
Netzanschluss	Typ F (Schuko) oder Festanschluss möglich

Häufig gestellte Fragen - KIH6414-4B Kernau

Wie schalte ich die Kindersicherung ein?

Halten Sie die Kindersicherungstaste für 3 Sekunden gedrückt, bis ein Signal ertönt. Die Anzeige zeigt ein Schlosssymbol.

Was bedeutet der Fehlercode E5?

Fehlercode E5 weist auf eine Überhitzung einer Kochzone hin. Schalten Sie die betroffene Zone aus und lassen Sie sie abkühlen.

Kann ich Aluminiumgeschirr auf dem Induktionskochfeld verwenden?

Nein, für Induktionskochfelder benötigen Sie ferromagnetisches Kochgeschirr. Testen Sie mit einem Magneten.

Wie reinige ich die Glaskeramik-Oberfläche?

Verwenden Sie einen Glasreiniger oder speziellen Ceranfeldreiniger und ein weiches Tuch. Keine Scheuermittel.

Der Backofen heizt nicht richtig. Was tun?

Prüfen Sie, ob die Heizstufe richtig eingestellt ist und die Tür dicht schließt. Bei anhaltenden Problemen bitte den Kundendienst kontaktieren.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste, stellen Sie die gewünschte Zeit mit +/- ein und bestätigen Sie. Nach Ablauf ertönt ein Signal.

Ist das Gerät energiesparend?

Ja, die Induktionstechnologie sorgt für schnelles Erhitzen und geringe Energieverluste. Die Energieeffizienzklasse ist A+.

Welche Absicherung wird für den Anschluss empfohlen?

Ein 20-A-Sicherungsautomat wird empfohlen. Der Anschluss sollte von einem Fachmann erfolgen.

Die Kochzone schaltet sich automatisch aus. Ist das normal?

Ja, das ist die Sicherheitsabschaltung, die nach längerer Nutzung ohne Topf aktiviert wird. Legen Sie einen passenden Topf auf.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Gerät bei und kann auch als PDF auf der Kernau-Website heruntergeladen werden.

BEDIENUNGSANLEITUNG KIH6414-4B Kernau

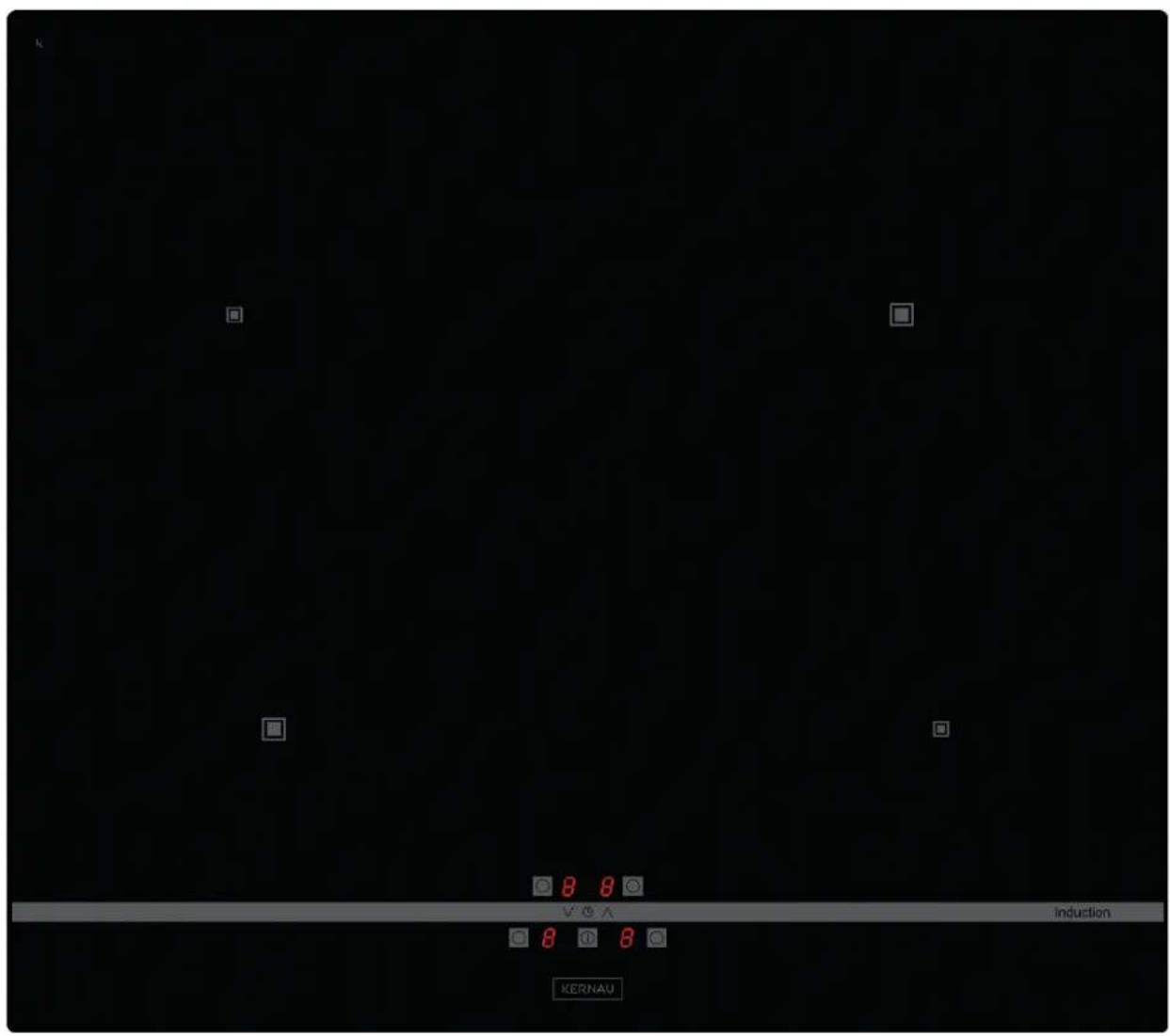

BEDIENUNGSANLEITUNG LNDUKTIONSKOCHFELD – KIH 6414-4B

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen für das Vertrauen, das Sie uns gewährt haben, indem Sie unser Induktionskochfeld gewählt haben. Um dieses Gerät kennen zu lernen, empfehlen wir Ihnen, die Gebrauchsanweisung vollständig und aufmerksam zu lesen.

Wir wünschen Ihnen viel Spaß mit diesem Gerät.

KERNAU

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE.... 34

ALLGEMEINE SICHERHEITS-HINWEISE.... 34

VORSICHTSMAßNAHMEN BEI GERÄTEAUSFALL.... 36

GERÄTEBESCHREIBUNG.... 37

TECHNISCHE BESCHREIBUNG.... 37

BEDIENFELD 37

BEDIENUNG DES KOCHFELDES.... 38

INBETRIEBNAHME DES KOCHFELDES.... 38

KOCH EMPFEHLUNGEN.... 42

AUSWAHL DER LEISTUNGSSTUFEN.... 43

REINIGUNG UND PFLEGE.... 43

WAS TUN WENN.... 44

UMWELTSCHUTZ.... 45

MONTAGEHINWEISE.... 46

ELEKTROANSCHLUSS.... 47

SICHERHEITSHINWEISE

Vorsichtsmaßnahme vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmen.
• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim einbauen oder anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerät darf benutzt werden nur, wenn er aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepaßter Arbeitsplan benutzt wird.
• Dieses Gerät darf nur für das haushaltübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases wegnehmen.
• Das Gerät darf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
• Der Anschluß des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Allgemeine Sicherheits-Hinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Geräts.
• Achten Sie darauf, daß kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.

• Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, denn sie könnten heiß werden.

• Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.

• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Schütz vor Beschädigung

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, daß auch Sandkörner Kratzer verursachen können.
• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töpfe und Ränder nicht an der Scheibe anstoßen.
  • Die Kochzonen nicht mit leerem Kochgeschirr benützen.
• Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.
• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muß auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade

aufbewahrt werden. Die möglichen Besteckstästen in der Schublade müssen aus hitzebeständigem Material sein.

- Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muß das Gerät ausgeschaltet und vom Netz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muß möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.
• Benutzen sie keinen syntetique oder aluminum Bereich: Sie könnten auf der kochzone verschmelzen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEIBE FÜR INDUKTION FÜHRT ZU EINER VORZEITIGEN BEENDUNG DER GARANTIE. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.

GERÄTEBESCHREIBUNG

Technische Beschreibung

Typ KIH 6414-4B
Gesamt Leistung	7400 W
Energieverbrauch der Kochmulde EC _hob **	171.8 Wh/kg
Kochzone vorne links	∅ 215 mm
Minimal Topfboden Durchmesser	∅ 110 m m
Nominal Leistung*	1850 W
Booster Leistung*	2100 W
Standardisiertes Kochgeschirr Kategorie**	C
Energieverbrauch EC _cw **	170.7 Wh/kg
Kochzone hinten links	∅ 175 m m
Minimal Topfboden Durchmesser	∅ 100 mm
Nominal Leistung*	1400 W
Booster Leistung*	1850 W
Standardisiertes Kochgeschirr Kategorie**	B
Energieverbrauch EC _cw **	164 Wh/kg
Kochzone hinten rechts	∅ 215 mm
Minimal Topfboden Durchmesser	∅ 110 mm
Nominal Leistung*	1850 W
Booster Leistung*	2100 W
Standardisiertes Kochgeschirr Kategorie**	C
Energieverbrauch EC _cw **	170.7 Wh/kg
Kochzone vorne rechts	∅ 175 mm
Minimal Topfboden Durchmesser	∅ 100 mm
Nominal Leistung*	1400 W
Booster Leistung*	1850 W
Standardisiertes Kochgeschirr Kategorie**	A
Energieverbrauch EC _cw **	181.6 Wh/kg

* Diese Leistungen können je nach Form, Größe und Qualität der Töpfe abweichen.

** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

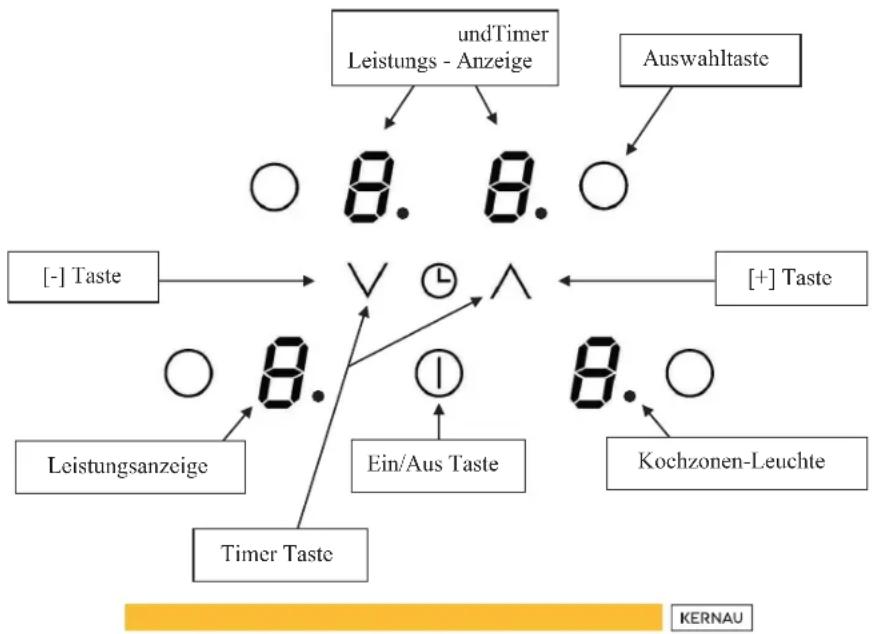

Bedienfeld

BEDIENUNG DES KOCHFELDES

Anzeige Benennung Funktion
0	Null	Die Kochzone ist aktiviert
1...9	Leistungsstufe	Einstellung der Leistung
U	Topferkennung	Topf nicht aufgesetzt oder nicht geeignet
E	Fehleranzeige	Fehler der Elektronik
H	Restwärme	Kochzone ist heiß
P	Power	Die Power-Stufe ist aktiviert.
L	Verriegelung	Das Kochfeld ist abgesichert

Belüftung

Der Kühlerlüfter hat einen Dauerbetrieb. Er startet sofort beim Einschalten des Kochfeldes und dreht auf Hochtouren wenn die Kochstellen intensiv benützt werden. Der Lüfter schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist.

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte.

Induktionsprinzip

Eine Induktionsspule unterhalb jeder Kochzone erzeugt im Betrieb Induktionsströme im Topfboden. Hierdurch erhitzt sich der Topfboden, der wiederum die Hitze an die Speisen weiterleitet. Die Glaskeramik wird nur indirekt durch die vom Topf abgegebene Wärme erwärmt.

Die Induktionskochzonen funktionieren nur mit magnetischem Kochgeschirr:

• Kochgeschirr mit magnetischem Boden wie z.B. : Guß, Stahl, emailiertem Stahl, Edelstahl mit magnetischen Boden.
• Nicht geeignetes Kochgeschirr : Kupfer, Aluminium, Glas, Holz, Steingut, Keramik Edelstahl ohne magnetischen Boden

Topferkennung

Sie können selber überprüfen, ob Ihr Kochgeschirr induktionsgeeignet ist. Stellen Sie das Kochgeschirr auf eine Kochzone und wählen Sie eine mittlere Leistungsstufe. Ist das Kochgeschirr nicht geeignet, erscheint in der Anzeige [U].

Die eingeschaltete Kochzone funktioniert nur:

• Wenn sich ein ausreichend großer (siehe Kapitel Topfgrößenerkennung) und induktionsgeeigneter Topf auf der Kochzone befindet.
• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Zeichen [U]. Das [U]

erlischt, wenn der Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fährt mit der vorher eingestellten Leistungsstufe weiter.

- Befindet sich kein Kochgeschirr auf der Kochzone oder ein nicht induktionsgeeigneter Topf, erscheint [U] in der Anzeige.

Nach Benutzung, schalten Sie die Kochzone aus: damit die Topferkennung [ U ] nicht mehr erscheint

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie das Glas etwa eine Sekunde lang berühren, reagieren die Sensoren. Jede Reaktion der Sensoren wird mit einem akustischen und/oder visuellen Signal quittiert.

Drücken Sie immer nur eine Sensortaste und nur wenn angegeben zwei Sensortasten zur gleichen Zeit.

Kochfeld ein und ausschalten

Zuerst das Kochfeld einschalten und dann die gewünschte

Kochzone auswählen.

Kochfeld: einschalten/ ausschalten :

Betätigung	Bedienfeld	Anzeige
Einschalten:Ausschalten: ] drücken	Auf [ 1drückenAuf [ 1	[0] oder [H]Keine oder [H]

Kochzone: einschalten/ ausschalten :

Betätigung	Bedienfeld	Anzeige
Auswählen der Kochzone	Auf [O] drücken	[0]
Leistung erhöhen	Auf [+] drücken	[1] bis [9]
Leistung verringern	Auf [-] drücken	[9] bis [1]
Ausschalten	Auf [O] und [-] gemeinsam drücken oder auf [-] drücken	[0] oder [H] [0] oder [H]

Erfolgt nach dem Einschalten der Kochzone keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 10 Sekunden aus, und die [0] erlöschen.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

Booster

4 Kochzonen sind mit einer Powerstufe, d.h. einer gesonderten Leistungsverstärkung ausgestattet. Ist diese zugeschaltet, arbeiten die ausgewählten Kochzonen für einen Zeitraum von max. 5 Minuten in der Leistungsstufe [P] mit einer extra hohen Leistung. Die Powerstufe ist dafür gedacht, dass Sie z.B., große Mengen Wasser schnell erhitzen können.

Booster einschalten/ ausschalten :

Betätigung Bedienfeld Anzeige
Auswählen der Kochz one	Auf [O] drücken	[0]
Leistung erhöhen	Auf [+] drücken	[1] bis [9]
Power einschalten	Auf [+] drücken	[P] während 5 min
Power ausschalten	Auf [-] drücken	[9]

Automatische Steuerung der „Powerstufe/Powerzone“:

Das Induktionskochfeld ist mit einem Powermanagement ausgestattet. Benutzen Sie daher möglichst gegenüberliegende Kochzonen. Wenn Sie zwei Kochzonen einer Seite gleichzeitig auf Powerstufe und Stufe [9] betreiben, reduziert die Elektronik automatisch das Kochniveau einer dieser Kochzonen. Diese Kochzone zeigt dann die reduzierte Leistung [7] blinkend an.

Ausgewählte Kochzone	Andere Kochzone (z.B. : Leistungsstufe 9)
[ P ] leuchtet	[ 9 ] wird auf [ 7 ] reduziert und blinkt

Bridge-Funktion

Diese Funktion erlaubt eine Brückung von den linken Kochzonen mit den gleichen Funktionalitäten wir eine Kochzone. Boosterfunktion ist nicht erlaubt.

Betätigung Bedienfeld	Anzeige
Einschalten des KochfeldesBrücke einschalten	Auf [1] drückenAuf die 2 linkenAuswahltaste [O] gleichzeitig drücken	[0] oder [H]
		[0] vorne und[Π] h inten
Leistung erhöhenBrücke au sschalten	Auf [+] drücken [0] bis [P]Auf die 2 linkenAuswahltaste [O] gleichzeitig drücken	[0] oder [H] auf beidenKochzonen

Timer

Mit dem Timer können Sie jeder Kochzone eine individuelle Kochdauer von 1 bis 99 Minuten zuweisen.

Timer einschalten:

BetätigungBedienfel	d	Anzeige
Auswählen der KochzoneLeistung auswählenZeitschaltuhr auswählenZeit verkürzenZeit verlängern	Auf [ O ] drückenAuf [ + ]Auf [ - ] und [ + ] drückenAuf [ - ] drückenAuf [ + ] drücken	[ 0 ][ 1 ] ... [ 9 ] [ P ]Zeitschaltuhr [ 00 ] minvon [ 30 ] bis 29,28,27...Die Zeit ist verlängert
Der Timer ist programmiert und der Zeitablauf beginnt.

Timer ausschalten:

BetätigungBedienfeld		Anzeige
Auswählen der KochzoneZeitschaltuhr aus w ählenZeitschaltuhr ausschalten	Auf [ O ] drückenAuf [ - ] und [ + ] drückenAuf [ - ]	[ 0 ]Restliche Zeit[ 00 ] dann « a us »

Automatisches Ausschalten:

Nach Ablauf der programmierten Kochdauer wird die Kochzone ausgeschaltet, ein Signalton erfolgt und es blinkt [00].

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur beliebige Taste zu betätigen.

Timer als Kurzzeitwecker:

BetätigungBedienfeldAnzeige
Einschalten der KochmuldeZeitschaltuhr auswählenZeit verkürzenZeit verlängern	Auf [ 1drückenAuf [- ] und [ + ] drückenAuf [- ] drückenAuf [ + ] drücken	Kochzonen-Leuchte[ 00 ] Minutenvon [30] bis 29,28,27...Die Zeit ist verlängert

Nach weniger Sekunden wird die Einstellung übernommen und das Blinken erlischt. Die Timer- und die Kochzonen-LED erlischen.

Nach Ablauf der eingestellten Zeit erfolgt ein akustisches Signal und die Anzeige [00] blinkt.

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur beliebige Taste zu betätigen.

Kindersicherung / Verriegelung des Kochfeldes

Um eine ungewollte Änderung der Kochzoneneinstellung zu vermeiden, können die Sensortasten (außer der Ein-/Austaste [①]) verriegelt werden.

Verriegelung aktivieren:

BetätigungBedienfeldAnzeige
Kochfeld einschaltenKochfeld verriegeln	Auf [1]drückenGleichzeitig auf [- ] und [O] vorne rechts drückenDanach auf [O] drücken	[0] oder [H]Keine Änderung[L]

Verriegelung abschalten:

Betätigung	Bedienfeld	Anzeige
Kochfeld einschalten	Auf [ 1 ] drücken	[ L ] auf alle Anzeige
Innerhalb von 5 Sekunden nach Einschalten der Mulde:
Verriegelung abschalten	Gleichzeitig auf [- ] und [O] vorne rechts drücken Danach auf [- ] drücken	[ 0 ] oder [ H ] keine Anzeige

Überlaufschutz

Der Überlaufschutz ist aktiviert, wenn auf dem Bedienfeld „Er03“ angezeigt wird. Dies kann durch eine Dauerbetätigung der Sensortasten aufgrund von übergekochten Speisen, durch auf dem Sensorfeld abgestelltes Kochgeschirr bzw. anderen Gegenständen hervorgerufen werden.

Reinigen Sie die Oberfläche oder entfernen Sie den Gegenstand bzw. das Kochgeschirr. Zum Löschen der Anzeige „Er03“ das Kochfeld aus- und wieder einschalten.

KOCH EMPFEHLUNGEN

Kochgeschirr

Geeignete Materialien: Stahl, emailierter Stahl, Gußeisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden

Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan

Die Topfhersteller spezifizieren ob ihre Produkte Induktionsgeeignet sind.

So überprüfen Sie die Induktions-Kompatibilität der Töpfe:

- Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Dieses Wasser muss in einigen Sekunden warm werden.

- Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.

Einige Töpfe können Lärm erzeugen, wenn sie auf einer Induktions-Kochzone gesetzt werden. Dieser Lärm setzt in keinem Fall einen Fehler des Gerätes um und beeinflußt keineswegs sein Funktionieren.

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

AUSWAHL DER LEISTUNGSSTUFEN

(diese Angaben sind Richtwerte)

1 bis 2 Schmelzen, Auflösen, Zubereitung		Saucen, Butter, Schokolade Gelatine, Yoghurt ,
2 bis 3	Quellen, Auftauen, Warmhalten Reis, gefrorene Gerichte,Fisch, Gemüse
3 bis 4 Dampfgaren, Dünsten		Fisch, Gemüse, Obst
4 bis 5 Dünsten,	Quellen, Auftauen	Fisch, Gemüse, Teigwaren,Getreide, Hülsenfrüchte,Tiefkühlkost
6 bis 7	Ankochen, Fortkochen Fleisch, Leber , Eier, WurstGulasch, Rouladen
7 bis 8 Schonendes Braten		Fisch, Schnitzel, Bratwurst,Spiegeleier
9 Backen, Ankochen		Steaks, OmelettPfannkuchen, Linsen
P	Kochen Grosse Wassermengen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel.

• Um das Gerät zu reinigen, muss es ausgeschaltet sein.
  • Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel,

wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen

• Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.
• Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

WAS TUN WENN...

Das Kochfeld oder die Kochzonen lassen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen.
  • Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
  • Das Kochfeld ist verriegelt.
  • Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
• Ein Kochtopf oder Gegenstände bedecken die Tasten.

In der Anzeige erscheint [U]:

• Der Kochtopf ist nicht auf die Kochzone gestellt.
• Der Kochtopf ist nicht induktionsgeeignet
• Der Topfboden-Durchmesser ist zu klein für diese Kochzone.

In der Anzeige erscheint [ C ]:

- Das Kochfeld befindet sich im Konfigurationsmodus. Siehe hierzu Fehler [E4]

Eine Kochzone oder das gesamte Kochfeld schaltet ab:

• Die Sicherheits-Abschaltung hat ausgelöst.
- Es ist vergessen worden, eine Kochzone abzuschalten.
- Es sind mehrere Sensortasten bedeckt.
• Der Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.

Das Kühlgebläse läuft nach dem Ausschalten weiter:

• Das ist keine Störung. Das Gebläse läuft so lange, bis das Gerät abgekühlt ist.
• Das Gebläse schaltet automatisch wieder ab.

Anzeige [L]:

- Finden Sie im Kapitel Verriegelung der Kochmulde.

In der Anzeige erscheint [Er03]:

- Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.

In der Anzeige erscheint [E2] oder [EH]:

- Das Kochfeld ist überhitzt, lassen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein

In der Anzeige erscheint [ E3 ]:

- Der Topf passt nicht, wechseln Sie den Topf.

In der Anzeige erscheint [ E5 ]:

- Fehlerhaftes elektrisches Netz. Überprüfen Sie der Spannung des elektrischen Netzes

In der Anzeige erscheint [ E6 ]:

- Fehlerhaftes elektrisches Netz. Überprüfen Sie die Frequenz des elektrischen Netzes

In der Anzeige erscheint [ E8 ]:

- Der Lufteingang des Lüfters ist verstopft, befreien Sie ihn.

In der Anzeige erscheint [ U400 ]:

- Unzureichende Versorgungsspannung. Überprüfen Sie den Anschluss und schließen Sie die Platine wieder an.

Wenn eines der obengenannten Zeichen andauert, rufen Sie den Kundendienst an.

UMWELTSCHUTZ

• Die Verpackungsmaterialen sind umweltfreundlich und recyclebar.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind.
- Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
- Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

MONTAGEHINWEISE

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden.

Der Benutzer muss darauf achten, dass die an seinem Wohnsitz geltenden Normen und Bestimmungen eingehalten werden.

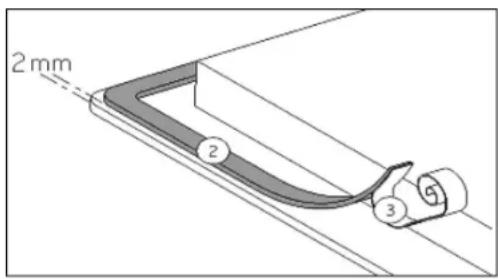

Dichtung Einbau :

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkannte des Glases aufkleben.

Einbaumasse:

Type Ausschnittmaß
KIH 6414-4B	560 x 490 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde.
  • Die Arbeitsplatte soll mit hitzebeständigem Kleber (100°C) verarbeitet sein.
  • Die Wandabschlussleisten müssen hitzebeständig sein
• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch-oder Trockengeräten eingebaut werden.
• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanische Belastungen, z.B. durch Schublade, ausgesetzt ist.
• Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten

Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

- ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesem für den Einsatz mit dem Kochfeld freigeben sind.

ELEKTROANSCHLUSS

- Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

- Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.

- Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.

- Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.

- Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen durch Einbauten abgedeckt sein.

- Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.

- Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V\~ 50/60 Hz ausgelegt. Schließen Sie immer den Schutzleiter mit an.

Beachten Sie das Anschlussschema.

Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen hinein.

Netz	Anschluss	Durchmesser	Kabel	Sicherung
230 V ~ 50/60 Hz	1 Phasen + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V ~ 50/60 Hz	2 Phasen + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

(*) laut EN 60 335-2-6 Norm

Anschluss des Kochfeldes:

Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasiger Anschluss 230V\~1P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme N1 und N2 und zwischen L1 und L2.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L an Anschlussklemme L1 oder L2.

Zweiphasiger Anschluss 400V\~2P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme N1 und N2

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L1 an Anschlussklemme L1 und die Phase L2 an Anschlussklemme L2.

Achtung!

Die Drähte korrekt hineinstecken und die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder mangelhaften Erdungsanschluss entstehen.
