Produkttyp	Keramikkochfeld
Marke	Kernau
Modell	KHC6411
Gesamtleistung	6000 W
Anzahl Kochzonen	4
Kochzone vorne links	190 mm, 1800 W
Kochzone hinten links	155 mm, 1200 W
Kochzone hinten rechts	190 mm, 1800 W
Kochzone vorne rechts	155 mm, 1200 W
Energieverbrauch Kochmulde	180,7 Wh/kg
Spannung	230 V~ 50/60 Hz (auch 400 V 2-phasig)
Einbaumaße (Ausschnitt)	560 x 490 mm
Mindestabstand zu Wänden	50 mm
Bedienung	Sensortasten
Ankochautomatik	Ja, für alle Kochzonen
Restwärmeanzeige	Ja (Anzeige H)
Kindersicherung (Verriegelung)	Ja
Reinigung	Feuchtes Tuch, milde Reinigungsmittel
Sicherheitsabschaltung	Ja
Schutzart	Typ Y

Häufig gestellte Fragen - KHC6411 Kernau

Wie schalte ich das Kochfeld ein und aus?

Drücken Sie die Taste [①] zum Ein- und Ausschalten. Nach dem Einschalten müssen Sie eine Kochzone auswählen und die Leistung mit [+]/[-] einstellen.

Was bedeutet die Anzeige [H]?

Das ist die Restwärmeanzeige. Die Kochzone ist noch heiß und sollte nicht berührt werden. Sobald sie abgekühlt ist, erlischt die Anzeige.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Kochfeld mit [①] ein. Drücken Sie dann gleichzeitig die linke [-] und [+] Taste. Im Display erscheint [L]. Zum Deaktivieren drücken Sie nach erneutem Einschalten die Tasten erneut.

Was tun, wenn die Anzeige [E] erscheint?

Die Anzeige [E] weist auf einen Elektronikfehler hin. Schalten Sie das Kochfeld aus, trennen Sie es vom Netz und wenden Sie sich an den Kundendienst.

Wie reinige ich das Kochfeld richtig?

Reinigen Sie das Kochfeld mit einem feuchten Tuch und etwas mildem Reinigungsmittel. Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel, keine Stahlwolle und keinen Dampfreiniger.

Warum schaltet sich das Kochfeld automatisch aus?

Die Sicherheitsabschaltung wird aktiviert, wenn Sie vergessen haben, eine Kochzone auszuschalten, oder wenn mehrere Tasten bedeckt sind. Schalten Sie das Kochfeld dann manuell wieder ein.

Welche Töpfe sind für das Kochfeld geeignet?

Verwenden Sie Töpfe mit glattem und sauberem Boden. Vermeiden Sie Töpfe aus Gusseisen mit rauem Boden, da diese die Glaskeramik verkratzen können.

Kann ich das Kochfeld selbst reparieren?

Nein, Reparaturen dürfen nur von autorisierten Fachkräften durchgeführt werden. Bei Defekten wenden Sie sich an den Kundendienst.

Was bedeutet die Anzeige [Er03]?

Die Anzeige [Er03] erscheint, wenn ein Objekt oder Flüssigkeit die Sensortasten bedeckt. Entfernen Sie die Bedeckung und reinigen Sie die Tasten. Die Anzeige verschwindet dann.

Wie hoch ist der Stromverbrauch des Kochfeldes?

Die Gesamtleistung beträgt 6000 W. Der Energieverbrauch der Kochmulde liegt bei 180,7 Wh/kg nach EN 60350-2.

BEDIENUNGSANLEITUNG KHC6411 Kernau

BEDIENUNGSANLEITUNG KERAMIKKOCHFELD – KHC 6411

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen für das Vertrauen, das Sie uns gewährt haben, indem Sie unser Kochfeld gewählt haben. Um dieses Gerät kennen zu lernen, empfehlen wir Ihnen, die Gebrauchsanweisung vollständig und aufmerksam zu lesen.

Wir wünschen Ihnen viel Spaß mit diesem Gerät.

KERNAU

INHALTSVERZEICHNIS

SICHERHEIT 28

VORSICHTSMAßNAHME VOR DER INBETRIEBNAHME.... 28

ALLGEMEINE SICHERHEITSHINWEISE 28

SCHUTZ VOR BESCHÄDIGUNG.... 29

VORSICHTSMAßNAHMEN BEI GERÄTEAUSFALL.... 30

SCHUTZ VOR WEITEREN GEFAHREN.... 30

TECHNISCHE BESCHREIBUNG.... 30

BEDIENFELD.... 31

BEDIENUNG DES KOCHFELDES.... 31

ANZEIGE.... 31

INBETRIEBNAHME DES KOCHFELDES.... 31

KOCHEMPFEHLUNGEN.... 34

REINIGUNG UND PFLEGE.... 34

WAS TUN WENN.... 35

UMWELTSCHUTZ.... 36

MONTAGEHINWEISE.... 36

ELEKTROANSCHLUSS 37

SICHERHEIT

Vorsichtsmaßnahme vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmen.
• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim einbauen oder anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerät darf benutzt werden nur, wenn er aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepaßter Arbeitsplan benutzt wird.
• Dieses Gerät darf nur für das haushaltübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases wegnehmen.
• Das Gerät darf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
• Der Anschluß des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Allgemeine Sicherheitshinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Geräts.
• Achten Sie darauf, daß kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, denn sie könnten heiß werden.
• Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel

usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.

• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Schutz vor Beschädigung

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guss). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, dass auch Sandkörner Kratzer verursachen können.
• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töpfe und Ränder nicht an der Scheibe anstoßen.
  • Die Kochzonen nicht mit leerem Kochgeschirr benützen.
• Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Ko-

chzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld heraus und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.
• Benutzen sie keinen syntetique oder aluminum Bereich: Sie könnten auf der kochzone verschmelzen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

TECHNISCHE BESCHREIBUNG

Typ	KHC 6411
Gesamt Leistung	6000 W
Energieverbrauch der Kochmulde EC_hob *	180.7 Wh/kg
Kochzone vorne links	190 mm
Nominal Leistung	1800 W
Standardisiertes Kochgeschirr Kategorie*	B
Energieverbrauch EC_gw *	191.3 Wh/kg
Kochzone hinten links	155 mm
Nominal Leistung	1200 W
Standardisiertes Kochgeschirr Kategorie*	A
Energieverbrauch EC_gw *	173.8 Wh/kg
Kochzone hinten rechts	190 mm
Nominal Leistung	1800 W
Standardisiertes Kochgeschirr Kategorie*	C
Energieverbrauch EC_gw *	183.9 Wh/kg
Kochzone vorne rechts	155 mm
Nominal Leistung	1200 W
Standardisiertes Kochgeschirr Kategorie*	A
Energieverbrauch EC_gw *	173.8 Wh/kg

* nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

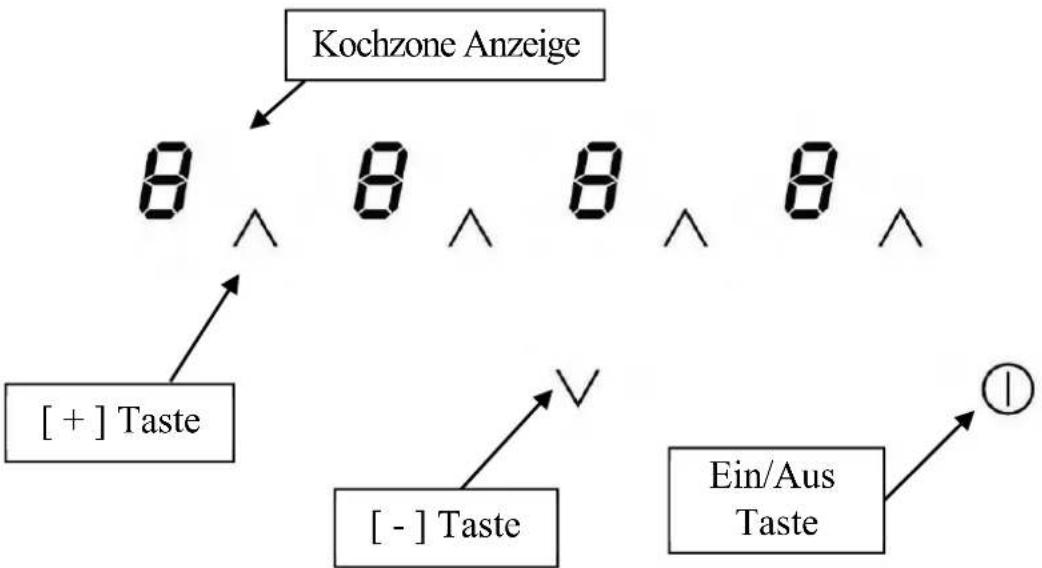

Bedienfeld
Taste]
    L --> M["+"]
    L --> N["[-"]
Taste]
    N --> O["+"]
    N --> P["[-"]
Taste]
    P --> Q["+"]
    P --> R["[-"]
Taste]
    R --> S["+"]
    R --> T["[-"]
Taste]
    T --> U["+"]
    T --> V["[-"]
Taste]
    V --> W["+"]
    V --> X["[-"]
Taste]
    X --> Y["+"]
    X --> Z["[-"]
Taste]
    Z --> AA["+"]
    Z --> AB["[-"]
Taste]
    AB --> AC["+"]
    AB --> AD["[-"]
Taste]
    AD --> AE["+"]
    AD --> AF["[-"]
Taste]
    AF --> AG["+"]
    AF --> AH["[-"]
Taste]
    AH --> AI["+"]
    AH --> AJ["[-"]
Taste]
    AJ --> AK["+"]
    AJ --> AL["[-"]
Taste]
    AL --> AM["+"]
    AL --> AN["[-"]
Taste]
    AN --> AO["+"]
    AN --> AP["[-"]
Taste]
    AP --> AQ["+"]
    AP --> AR["[-"]
Taste]
    AR --> AS["+"]
    AR --> AT["[-"]
Taste]
    AT --> AU["+"]
    AT --> AV["[-"]
Taste]
    AV --> AW["+"]
    AV --> AX["[-"]
Taste]
    AX --> AY["+"]
    AX --> AZ["[-"]
Taste]
    AY --> BA["+"]
    AY --> BB["[-"]
Taste]
    BB --> BC["+"]
    BB --> BD["[-"]
Taste]
    BD --> BE["+"]
    BE --> BF["[-"]
Taste]
    BF --> BG["+"]
    BF --> BH["[-"]
Taste]
    BH --> BI["+"]
    BH --> BJ["[-"]
Taste]
    BJ --> BK["+"]
    BJ --> BL["[-"]
Taste]
    BL --> BM["+"]
    BL --> BN["[-"]
Taste]
    BN --> BO["+"]
    BN --> BP["[-"]
Taste]
    BP --> BQ["+"]
    BP --> BR["[-"]
Taste]
    BR --> BS["+"]
    BR --> BT["[-"]
Taste]
    BT --> BU["+"]
    BT --> BV["[-"]
Taste]
    BV --> BW["+"]
    BV --> BX["[-"]
Taste]
    BX --> BY["+"]
    BX --> BZ["[-"]
Taste]

BEDIENUNG DES KOCHFELDES

Anzeige

Anzeige Benennung Funktion
0 Null Die Kochzone ist aktiviert
1...9 Leistungsstufe Einstellung der Leistung
A Ankochautomatik Höchste Leistung+ Ankochen
E Fehleranzeige Fehler der Elektronik
H Restwärme Kochzone ist heiß
L Verriegelung Die Mulde ist abgesichert

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen und dann trocken reiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte.

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie das Glas etwa eine Sekunde lang berühren, reagieren die Sensoren. Jede Reaktion der Sensoren wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit. Kochfeld ein und ausschalten

Zuerst das Kochfeld und dann die Kochzone einschalten.

- Kochfeld: einschalten/ ausschalten:

Betätigung

Einschalten

Ausschalten

Bedienfeld

Auf [①] drücken

Auf [①] drücken

Anzeige

4x [0]

Keine oder [H]

- Kochzone: einschalten/ ausschalten:

Betätigung	Bedienfeld	Anzeige
Auswählen der Kochzone	Auf [ O ] drücken	[ 0 ]
Leistung erhöhen	Auf [ + ] drücken	[ 1 ] bis [ 9 ]
Leistung verringern	Auf [ - ] drücken	[ 9 ] bis [ 1 ]
Ausschalten	Auf [ + ] und [ - ] gemeinsam drücken	[ 0 ] oder [H ]

Erfolgt nach dem Einschalten der Kochzone keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 10 Sekunden aus, und die [0] erlischt.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

- Aktivierung der Ankochautomatik :

Betätigung	Bedienfeld	Anzeige
Auswählen der Kochzone	Auf den Auswahltaste drücken	[0]
Hohe Leistung aktivieren	Auf den [ + ] drücken	[1] bis [9]
Ankochautomatik aktivieren	Auf den [ + ] drücken	[9] blinkt mit [A]
Leistung auswählen	Auf den [- ] drücken	[9] zurück auf [8], [7]...
(z.B. « 7 ») bis dass	Auf den Auswahltaste drücken	[7] mit [A]

• Abschalten der Ankochautomatik :

Betätigung	Bedienfeld	Anzeige
Auswählen der Kochzone	Auf [ O ] drücken	[ 7 ] blinkt mit [A]
Leistung auswählen	Auf den [ - ] drücken	[ 0 ]

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (ausser der Taste [①]) verriegelt werden.

Verriegelung aktivieren:

Betätigung

Einschalten der Mulde

Mulde verriegeln

Bedienfeld

Auf [ ① ] drücken

Gemeinsam auf [-] und auf der links [+] taste drücken

Auf der links [ + ] Taste drücken

Anzeige

4 x [0] oder [H]

Keine Änderung

4x[L]

Verriegelung abschalten:

Betätigung

Einschalten der Mulde

In den 5 Sekunden nach

Einschalten der Mulde

Verriegelung abschalten

Bedienfeld

Auf [①] drücken

Gemeinsam auf [-] und auf der

links [ + ] taste drücken

Auf [-] drücken

Anzeige

[ L ] auf alle Anzeige

4 x [0] oder [H][0]

keine Anzeige

KOCHEMPFEHLUNGEN

Auswahl der Leistungsstufen

(diese Angaben sind Richtwerte)

1 bis 2	Schmelzen, Auflösen, Zubereitung	Saucen, Butter, Schokolade Gelatine, Yoghurt ,
2 bis 3	Quellen, Auftauen, Warmhalten	Reis, gefrorene Gerichte, Fisch, Gemüse
3 bis 4 Dampfgaren, Dünsten		Fisch, Gemüse, Obst
4 bis 5 Dünsten, Quellen, Auftauen		Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 bis 7	Ankochen, Fortkochen	Fleisch, Leber , Eier, Wurst Gulasch, Rouladen
7 bis 8 Schonendes Braten		Fisch, Schnitzel, Bratwurst, Spiegeleier
9 Backen, Ankochen		Steaks, Omelett Pfannkuchen, Linsen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

Reinigen Sie das verschmutzte Kochfeld immer regelmässig. Benützen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel.

• Um das Gerät zu reinigen, muss es ausgeschaltet sein.
• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder

Schwämme mit kratzenden Oberflächen

• Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken.
• Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen. oder schleifenden Reinigungsmitteln oder mit Edelstahlspiralen gereinigt.

WAS TUN WENN...

Das Kochfeld oder die Kochzonen nicht einschalten:

• Die Mulde ist falsch am Netz angeschlossen.
• Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt.
• Das Kochfeld ist verriegelt.
• Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
- Ein Kochgeschirr bedeckt die Tasten.

In der Anzeige erscheint [ E ]:

- Den Kundendienst anrufen.

Der Auftrag Anzeige [L]:

- Finden Sie im Kapitel Verriegelung der Kochmulde.

Eine Kochzone oder das gesamte Kochfeld schaltet ab:

• Die Sicherheits-Abschaltung hat es ausgelöst.
- Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten.
- Diese Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.

Die Ankochautomatik schaltet nicht ein:

• Die Kochzone ist noch heiß [H]
• Die höchste Leistungsstufe ist eingeschaltet [9]

In der Anzeige erscheint [Er03]:

- Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.

In der Anzeige erscheint [ E2 ]:

- Das Bedienelement ist überhitzt. Topf von dem Bedienelement entfernen und Kochfeld abkühlen lassen bevor es wieder einschalten.

In der Anzeige erscheint [Er21]:

- Das Kochfeld ist überhitzt, lassen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein

In der Anzeige erscheint [U400], [Er25] oder [U4]:

- Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.

Wenn eines der obengenannten Zeichen andauert, rufen Sie den Kundendienst an.

MONTAGEHINWEISE

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

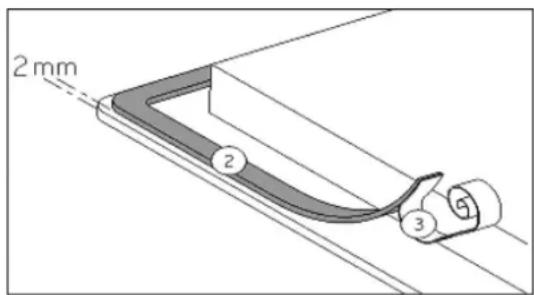

Dichtung Einbau :

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkannte des Glases aufkleben.

Dichtung Einbau :

Referenz Ausschnittsmaß
KHC 6411 560	x 490 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde.
  • Die Arbeitsplatte soll mit hitzebeständigem Kleber (100 °C) verarbeitet sein.
  • Die Wandabschlussleisten müssen hitzebeständig sein
• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.
• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanische Belastungen, z.B. durch Schublade, ausgesetzt ist.
• Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
• ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesem für den Einsatz mit dem Kochfeld freigeben sind.

ELEKTROANSCHLUSS

• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
• Der Berührungsschutz isolierter Teile muss nach der Montage sichergestellt sein.

• Bitte prüfen Sie das Typenschild, ob die erforderlichen Anschlusswerte mit denen Ihres Stromnetzes übereinstimmen.

• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze

• Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen perfekt abgedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V\~ 50/60 Hz ausgelegt.

Schließen Sie immer das Erdungskabel mit an.

Beachten Sie beim Anschließen das jeweilige Anschlussschema.

Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um den Anschlusskasten zu öffnen, können Sie einen Schraubenzieher benutzen, den Sie in die vorgesehenen Schlitze schieben.

Netz	Anschluss (*)	Durchmesser	Kabel	Sicherung
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 Phasen + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

(*) laut EN 60 335-2-6 Norm

Anschluss des Kochfeldes :

Monophasen 230V\~1P+N

Befestigen Sie das Erdungskabel an die vorgesehene Anschlussklemme. Den Nullleiter an Anschlussklemme N, und die Phase L an Anschlussklemme L.

Achtung! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen bzw. unrichtigem Erdungsanschluss entstehen.
