KHC6411 - Kuchenka Kernau - Bezpłatna instrukcja obsługi

Typ produktu	Płyta ceramiczna
Marka	Kernau
Model	KHC6411
Moc całkowita	6000 W
Liczba stref grzewczych	4
Strefa przednia lewa	190 mm, 1800 W
Strefa tylna lewa	155 mm, 1200 W
Strefa tylna prawa	190 mm, 1800 W
Strefa przednia prawa	155 mm, 1200 W
Zużycie energii płyty	180,7 Wh/kg
Napięcie	230 V~ 50/60 Hz (także 400 V 2-fazowe)
Wymiary montażowe (wycięcie)	560 x 490 mm
Minimalna odległość od ścian	50 mm
Sterowanie	Przyciski dotykowe
Automatyczne gotowanie	Tak, dla wszystkich stref
Wskaźnik ciepła resztkowego	Tak (wskaźnik H)
Blokada rodzicielska (blokada)	Tak
Czyszczenie	Wilgotna ściereczka, łagodne środki czyszczące
Wyłącznik bezpieczeństwa	Tak
Klasa ochronności	Typ Y

Często zadawane pytania - KHC6411 Kernau

Jak włączyć i wyłączyć płytę?

Naciśnij przycisk [①], aby włączyć i wyłączyć. Po włączeniu wybierz strefę i ustaw moc za pomocą [+]/[-].

Co oznacza wskaźnik [H]?

To jest wskaźnik ciepła resztkowego. Strefa jest jeszcze gorąca i nie należy jej dotykać. Gdy ostygnie, wskaźnik zgaśnie.

Jak aktywować blokadę rodzicielską?

Włącz płytę za pomocą [①]. Następnie naciśnij jednocześnie lewy przycisk [-] i [+]. Na wyświetlaczu pojawi się [L]. Aby dezaktywować, po ponownym włączeniu naciśnij ponownie te przyciski.

Co zrobić, gdy pojawi się wskaźnik [E]?

Wskaźnik [E] wskazuje na błąd elektroniki. Wyłącz płytę, odłącz ją od zasilania i skontaktuj się z serwisem.

Jak prawidłowo czyścić płytę?

Czyść płytę wilgotną ściereczką i łagodnym środkiem czyszczącym. Nie używaj ściernych ani agresywnych środków czyszczących, wełny stalowej ani myjki parowej.

Dlaczego płyta wyłącza się automatycznie?

Wyłącznik bezpieczeństwa aktywuje się, gdy zapomnisz wyłączyć strefę lub gdy kilka przycisków jest zakrytych. Następnie włącz płytę ręcznie.

Jakie garnki nadają się do płyty?

Używaj garnków z gładkim i czystym dnem. Unikaj garnków żeliwnych z szorstkim dnem, ponieważ mogą porysować szkło ceramiczne.

Czy mogę samodzielnie naprawić płytę?

Nie, naprawy mogą być wykonywane tylko przez autoryzowanych specjalistów. W przypadku usterek skontaktuj się z serwisem.

Co oznacza wskaźnik [Er03]?

Wskaźnik [Er03] pojawia się, gdy przedmiot lub płyn zakrywa przyciski dotykowe. Usuń zakrycie i wyczyść przyciski. Wskaźnik zniknie.

Jakie jest zużycie energii płyty?

Moc całkowita wynosi 6000 W. Zużycie energii płyty wynosi 180,7 Wh/kg zgodnie z EN 60350-2.

INSTRUKCJA OBSŁUGI KHC6411 Kernau

Staliście się Państwo użytkownikami najnowszej generacji płyty kuchennej typu KHC 6411. Płyta ta została zaprojektowana i wykonana specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie stanowić integralną część nowocześnie wyposażonej kuchni. Zastosowane w niej nowoczesne rozwiązania konstrukcyjne oraz użycie najnowszej technologii produkcji zapewniają jej wysoką funkcjonalność i estetykę.

W celu jak najlepszego wykorzystania swojego urządzenia, radzimy uważnie przeczytać poniższe informacje i zachować je na później do wglądu.

Życzymy satysfakcji i zadowolenia z wyboru płyty marki KERNAU.

KERNAU

SPIS TREŚCI

Bezpieczeństwo.... 3

Obsługa użadzenia.... 3

Środki ostrożności.... 4

Środki ostrożności w przypadku awarii urządzenia.... 5

Opis urządzenia.... 5

Panel kontrolny.... 6

Obsługa urządzenia.... 6

Uruchomienie urządzenia.... 7

Porady dotyczące gotowania.... 9

Konserwacja i czyszczenie.... 10

Co robić w przypadku problemów?...... 10

Instrukcje dotyczące instalacji.... 11

Montaż - Instalacja.... 11

Podłączenie elektryczne.... 12

Podłączenie płyty.... 13

Usuwanie zużytych urządzeń.... 14

BEZPIECZEŃSTWO

- Rozpakuj wszystkie materiały.

- Instalację i połączenie urządzenia należy zlecić wyłącznie wykwalifikowanemu specjaliście. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane błędami zabudowy lub podłączenia.

- Przed użyciem urządzenie należy odpowiednio wyposażć i zainstalować w segmencie kuchennym oraz na zaadaptowanej i zatwierdzonej powierzchni roboczej.

- Niniejsze urządzenie gospodarstwa domowego jest przeznaczone wyłącznie do gotowania żywności, i nie może służyć do innych zastosowań domowych, handlowych i przemysłowych.

- Usuń z powierzchni szkła ceramicznego wszelkie etykiety i naklejki.

- Nie wolno poddawać urządzenia żadnym zmianom ani modyfikacjom.

- Płyty kuchennej nie należy używać, jako urządzenia wolnostojącego ani jako powierzchni roboczej.

- Urządzenie musi zostać uziemione i podłączone zgodnie z obowiązującymi normami.

- Do podłączenia nie wolno stosować przedłużacza.

- Urządzenia nie można instalować nad zmywarką do naczyń ani nad suszarką do prania: para wodna może uszkodzić urządzenia elektroniczne.

UWAGA

Niebezpieczeństwo pożaru: zabrania się przechowywania na płycie kuchennej jakichkolwiek przedmiotów.

OBSŁUGA URZĄDZENIA

- Po użyciu płyty wyłącz pola grzewcze.

- Należy szczególnie uważać podczas gotowania z zastosowaniem tłuszczu lub oleju, gdyż są one łatwopalne.

- Zachowaj ostrożność, aby nie poparzyć się podczas lub po użyciu urządzenia, gdyż nagrzewa się ono podczas pracy.

- Upewnij się, że żaden kabel ani inne urządzenie stałe lub ruchome nie dotyka powierzchni szklanej lub gorącego naczynia.

- W pobliżu podłączonego urządzenia, nie wolno umieszczać przedmiotów magnetycznych (np. kart kredytowych, dyskietek, kalkulatorów).

- Na powierzchni płyty nie wolno umieszczać żadnych przedmiotów metalowych (noże, widelce, łyżki, pokrywki itp.) z wyjątkiem naczyń do gotowania.

- W razie przypadkowego włączenia lub pod wpływem ciepła resztkowego mogą

się one rozgrzać, stopić lub nawet spalić.

• Nigdy nie przykrywaj urządzenia ścierką lub folią ochronną. Może stać się ona bardzo gorąca i zapalić się.
• Urządzenie to może być użytkowane przez dzieci poniżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.
• Należy zadbać o to, aby dzieci nie bawiły się urządzeniem.
• Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.

ŚRODKI OSTROŻNOŚCI

• Urządzenia nie są przeznaczone do obsługi za pomocą zewnętrznego stopera lub oddzielnego systemu zdalnego sterowania.
• Szorstkie powierzchnie spodu patelni lub uszkodzone garnki (nieemaliowane garnki żeliwne) mogą spowodować uszkodzenie szkła ceramicznego.
• Piasek lub inne materiały o właściwościach ściernych mogą spowodować uszkodzenie szkła ceramicznego.
• Unikaj upuszczenia przedmiotów, nawet niewielkich, na powierzchnię witrocera-miczną.
• Nie wolno uderzać szklanych krawędzi naczyniami.
• Upewnij się, że wentylacja urządzenia działa zgodnie z instrukcją producenta.
• Nie umieszczaj i nie pozostawiaj pustych naczyń na płycie witroceramicznej.
• Cukier, tworzywa sztuczne lub folie aluminiowe nie mogą zetknąć się z polami grzewczymi, gdyż podczas schładzania mogą powodować pęknięcia lub inne zmiany szkła witroceramicznego. W takim wypadku należy wyłączyć urządzenie i natychmiast usunąć je z gorącego pola grzewczego (zachowaj ostrożność, aby się nie poparzyć).
• Nigdy nie umieszczaj gorących naczyń na panelu kontrolnym.
• Jeśli pod wbudowanym urządzeniem znajduje się szuflada, upewnij się, że przestrzeń pomiędzy zawartością szuflady a dolną częścią urządzenia jest wystarczające duża (2 cm). Jest to niezbędne do zapewnienia prawidłowej wentylacji.
• Nigdy nie umieszczaj żadnych przedmiotów łatwopalnych (np. środków w sprayu) w szufladach znajdujących się pod płytą witroceramiczną. Ewentualne szuflady na sztućce muszą być odporne na ciepło.

- Upewnij się, że naczynie jest zawsze umieszczone na środku pola grzewczeg. Spód naczynia musi zakrywać jak największy obszar pola grzewczego.

- W przypadku osób z wszczepionym rozrusznikiem serca, pole magnetyczne urządzenia może mieć wpływ na funkcjonowanie rozrusznika. Zalecamy zasięgnięcie informacji u sprzedawcy lub konsultacji u lekarza.

- Nie należy stosować naczyń z aluminium lub tworzywa sztucznego, bowiem mogą one stopić się na gorących polach grzewczych.

- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony na kabel lub zestaw specjalny, dostępny u producenta lub w jego dziale obsługi posprzedażnej.

- NIGDY nie gaś ognia na płycie za pomocą wody. Należy wyłączyć urządzenie, a następnie przykryć płomień na przykład pokrywką lub kocem gaśniczym.

- Urządzenie to może być użytkowane przez dzieci poniżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.

ŚRODKI OSTROŻNOŚCI W PRZYPADKU AWARIJ URZĄDZENIA

- W przypadku zauważenia usterki należy niezwłocznie wyłączyć urządzenie oraz odciać zasilanie.

- Jeśli szkło ceramiczne jest pęknięte lub spękane, należy wyjąć wtyczkę z gniazdka i skontaktować się z serwisem.

- Naprawa musi być wykonana przez specjalistów. Nie należy otwierać urządzenia samodzielnie.

OSTRZEŻENIE

Jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem elektrycznym.

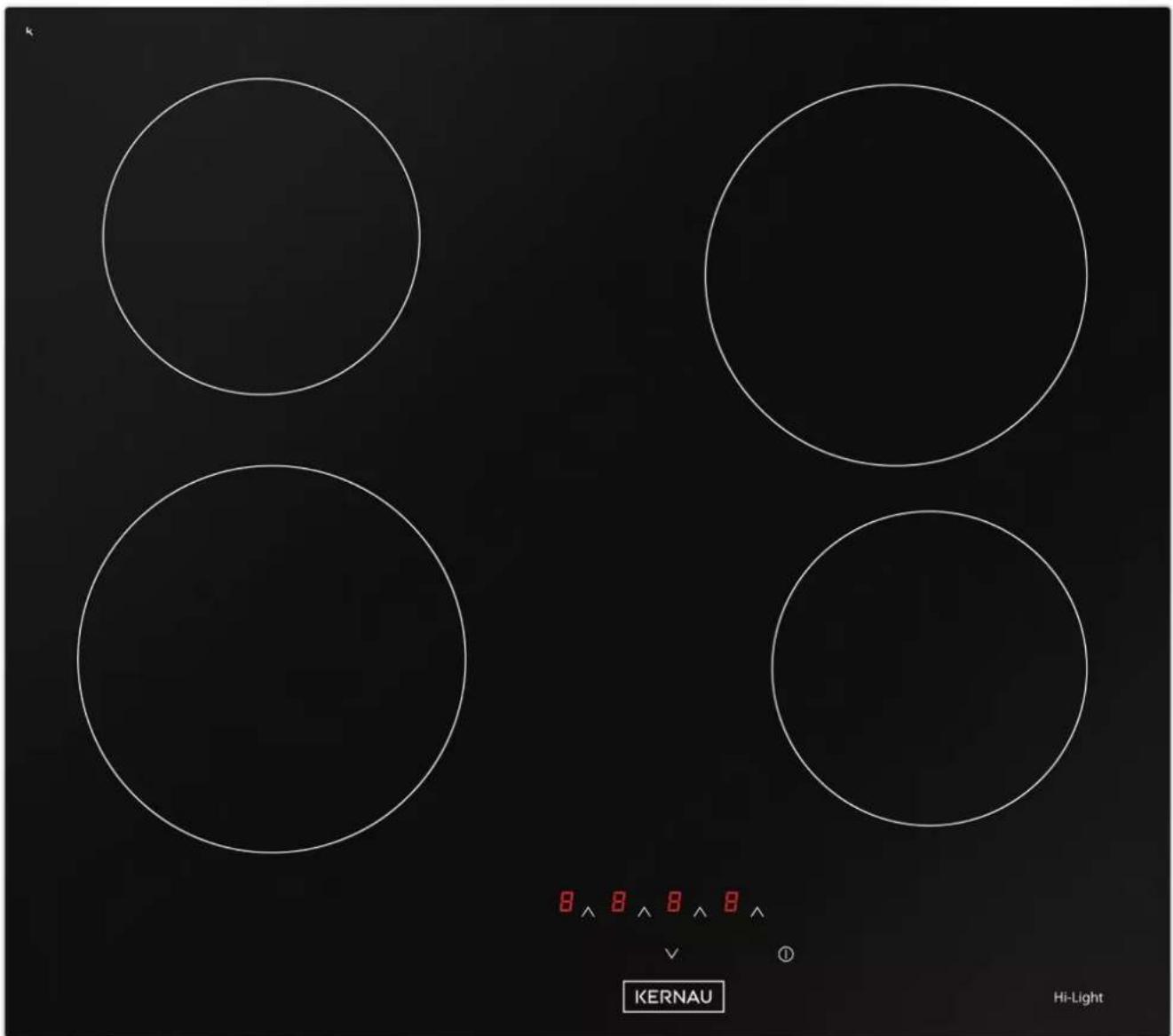

OPIS URZĄDZENIA

Dane techniczne

Typ KHC 6411
Łączna mocZużycie energii modułów grzewczych EC_hob *	6000 W180.7 Wh/kg
Strefa gotowania z przodu po lewejMoc nominalnaNaczynia do gotowania standaryzowane kategoria *Zużycie energii EC_cw *	190 mm1800 WB191.3 Wh/kg
Strefa gotowania z tyłu po lewejMoc nominalnaNaczynia do gotowania standaryzowane kategoria *Zużycie energii EC_cw *	155 mm1200 WA173.8 Wh/kg
Strefa gotowania z tyłu po prawejMoc nominalnaNaczynia do gotowania standaryzowane kategoria *Zużycie energii EC_cw *	190 mm1800 WC183.9 Wh/kg
Strefa gotowania z przodu po prawejMoc nominalnaNaczynia do gotowania standaryzowane kategoria *Zużycie energii EC_cw *	155 mm1200 WA W h/kg

*Obliczone na podstawie metody do badań cech funkcjonalnych (EN 60350-2)

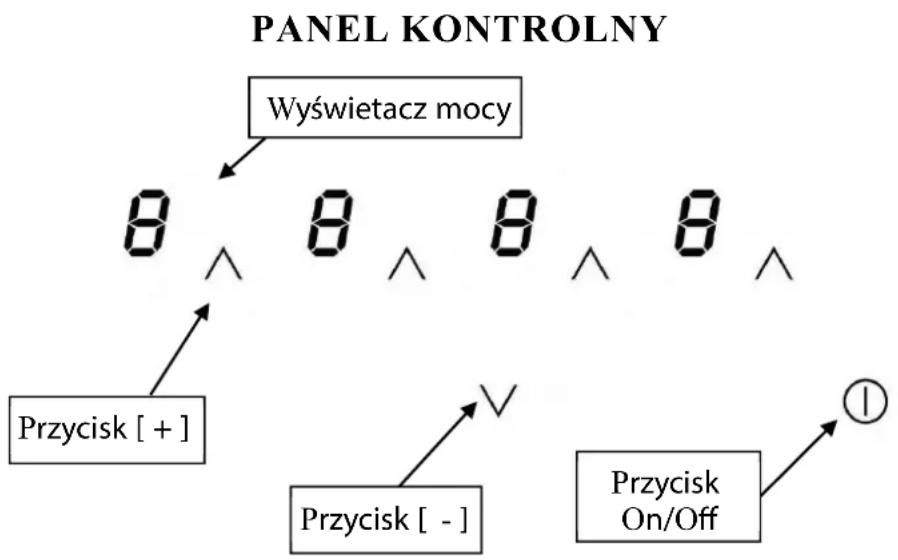


OBSŁUGA URZĄDZENIA

Przyciski dotykowe

Twoja płyta ceramiczna wyposażona jest w sterowanie elektroniczne z przyciskami dotykowymi. Gdy palec naciska przycisk, staje się aktywne odpowiednie polecenie. Aktywacja ta zostaje potwierdzona przez lampkę kontrolną, literę lub liczbę na wyświetlaczu i/lub dźwięk „beep”. Należy przytrzymywać jednocześnie tylko jedną ikonę na panelu sterowania.

Wyświetlacz

Wyświetlacz	Oznaczenie Funkcja
0 Zero Pole grzewcze jest aktywne
1...9 Poziom mocy Wybór poziomu mocy gotowania
A Przyśpieszenie nagrzewania		Gotowanie automatyczne
E Komunikat o błędzie Usterka układów elektroniki
H	Ciepło resztkowe	Pole grzewcze jest gorące
L	Blokowanie	Panel kontrolny jest zablokowany

URUCHOMIENIE URZĄDZENIA

Przed użyciem nowej płyty kuchennej

Oczyść płytę wilgotną szmatką, a następnie dokładnie osusz jej powierzchnię. Nie stosuj detergentów, mogą one bowiem spowodować pojawienie się niebieskawych smug na szklanej powierzchni.

Włączenie

Włączenie / wyłączenie płyty kuchennej

Czynność

Włączenie

Wyłączenie

Panel kontrolny

nacisnąć przycisk [①]

nacisnąć przycisk [ ① ]

Wyświetlacz

4x [0]

nic lub [ H ]

Włączenie / wyłączenie pola grzewczego

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	Nacisnąć przycisk wyboru	Włączenie wyświetlacza
Zwiększenie mocy	Nacisnąć przycisk [+]	Symbol od [1] do [9]
Zmniejszenie mocy	Nacisnąć przycisk [-]	Symbol od [9] do [1]
Wyłączenie	Nacisnąć jednocześnie [+]i [-] lub nacisnąć przycisk [-]	Symbol [0] lub [H]

Jeśli w ciągu 20 sekund nie zostanie wykonana żadna czynność, to urządzenie przejdzie w stan czuwania.

Wskaźnik ciepła resztkowego

Po wyłączeniu pola grzewczego jest ono nadal gorące, a wyświetlacz pokazuje [ H ].

Symbol [ H ] znika, gdy pola grzewcze wystygną i mogą być bezpiecznie dotykane. Nie wolno dotykać pół grzewczych, gdy wskaźnik ciepła resztkowego jest włączony. Nie należy również umieszczać na nich żadnych przedmiotów wrażliwych na ciepło. Istnieje niebezpieczeństwo poparzenia i pożaru.

Gotowanie automatyczne

Wszystkie pola grzewcze wyposażone są w automatyczne urządzenie gotujące “stop and go”. Pole grzewcze uruchamia się na pewien czas przy pełnym zakresie mocy, następnie moc automatycznie zmniejsza się do wstępnie wybranego poziomu.

Włączenie

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	Nacisnąć przycisk wyboru	[0]
Ustawienie pełnej mocy	Nacisnąć przycisk [+]	[1] do [9]
Gotowanie automatyczne	nacisnąć ponownie przycisk [+]	[9] miga razem z [A]
Wybór poziomu mocy	nacisnąć przycisk [-]	[9] przechodzi w [8], [7]...
(na przykład, « 7 »)	nacisnąć przycisk wyboru	[7] miga razem z [A]

Wyłączenie gotowania automatycznego

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	Nacisnąć przycisk wyboru	[7] miga razem z [A]
Wybór poziomu mocy	nacisnąć przycisk [-] lub [+]	Wybrany poziom

Blokowanie panelu kontrolnego

Aby uniknąć modyfikowania ustawień pół grzewczych, w szczególności podczas czyszczenia, możliwe jest zablokowanie panelu kontrolnego (z wyjątkiem przycisku On/Off [①]

Blokowanie:

Czynność Panel kontrolny Wyświetlacz Rozpoczęcie nacisnąć przycisk [ ① ] [ 0 ] Blokowanie pyty nacisnąć jednocześnie przycisk Bez zmian [ - ] i [ + ] z lewej strony, z przodu ponownie nacisnąć przycisk wyboru [ L ]

Odblokowanie:

Czynność	Panel kontrolny	Wyświetlacz
Rozpoczęcie	nacisnąć przycisk [ 1 ]	[ L ]
W ciągu 5 sekund od rozpoczęcia: Odblokowanie płyty	nacisnąć jednocześnie przycisk [- ] i [ + ] z lewej strony, z przodu ponownie nacisnąć przycisk [- ]	[ 0 ]Brak świątełek na wyświetlaczach

PORADY DOTYCZĄCE GOTOWANIA

Przykłady ustawień mocy (poniższe wartości są orientacyjne)

1 do 2	T opienie, odgrzewanie	Sosy, masło, czekolada, żelatyna, potrawy przygotowane wcześniej
2 do 3	Podgotowywanie, odmrażanie	Ryż, budyń, syrop cukrowy Suszone warzywa, ryby, mrożonki
3 do 4	Gotowanie na parze Warzywa, ryby, mięso
4 do 5	G otowanie w wodzie	Ziemniaki, zupy, makarony, świeże warzywa
6 do 7	Gotowanie średnio intensywne, duszenie	Mięso, wątróbka, jajka, parówki
7 do 8	G otowanie	Ziemniaki, placki ziemniaczane, wafle
9	Smażenie, prażenie, gotowanie wody	Steki, omlety, dania smażone, woda

KONSERWACJA I CZYSZCZENIE

- Przed czyszczeniem należy wyłączyć urządzenie. - Nie należy myć płyty, jeśli szkło jest gorące, gdyż istnieje ryzyko poparzenia się.

- Usunąć niewielkie zabrudzenia wilgotną ściereczką z dodatkiem płynu do mycia naczyń rozpuszczonego w niewielkiej ilości wody. Następnie przemyć powierzchnię zimną wodą i dokładnie osuszyć powierzchnię.

- Należy zdecydowanie unikać detergentów i przyborów do czyszczenia o silnych właściwościach żracych i ściernych, które mogą powodować zarysowania.

- Nie stosować nigdy urządzeń parowych lub ciśnieniowych.

- Nie używać żadnych przedmiotów, które mogą zarysować szkło ceramiczne.

- Upewnić się, że naczynie jest suche i czyste. Upewnić się, że żadne drobinki lub pył nie znajdują się na powierzchni płyty lub na naczyniu. Przesuwanie szorstkich rondli spowoduje zarysowanie powierzchni.

- Należy natychmiast usuwać plamy z cukru, dżemu, galarety itp. Pomoże to zapobiegać uszkodzeniom powierzchni.

- Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.

CO ROBIĆ W PRZYPADKU PROBLEMÓW?

Płyta lub pole grzewcze nie włączają się.

- Płyta jest nieprawidłowo podłączona do sieci elektrycznej.

Na panelu kontrolnym wyświetlane jest [ L ].

- Patrz rozdział “Blokowanie panelu kontrolnego”.

Na panelu kontrolnym wyświetlane jest [E].

- Wezwać serwis.

Jedno lub wszystkie pola grzewcze są wyłączone.

• Zadział system bezpieczeństwa.
• Zapomniano wyłączyć pole grzewcze przez długi okres czasu.
• Zasłonięto jeden lub więcej przycisków dotykowych.

Na panelu kontrolnym wyświetlane jest [Er03].

- Na przyciskach znajduje się jest jakiś przedmiot lub ciecz. Symbol zniknie jak tylko przycisk zostanie zwolniony lub oczyszczony.

Na panelu kontrolnym wyświetlane jest [ER21].

- Płyta jest przegrzana, należy poczekać na jej ostygnięcie, a następnie włączyć ją ponownie.

Na panelu kontrolnym wyświetlane jest [U400], [Er25] lub [U4].

- Płyta nie jest podłączona do sieci. Sprawdzić podłączenie i podłączyć ponownie płytę.

Jeżeli któryś z powyższych symboli nadal jest wyświetlany, należy wezwać serwis.

INSTRUKCJE DOTYCZĄCE INSTALACJI

Instalacja jest w wyłącznej gestii specjalistów. Instalator zobowiązany jest do przestrzegania przepisów prawnych i norm obowiązujących w danym kraju.

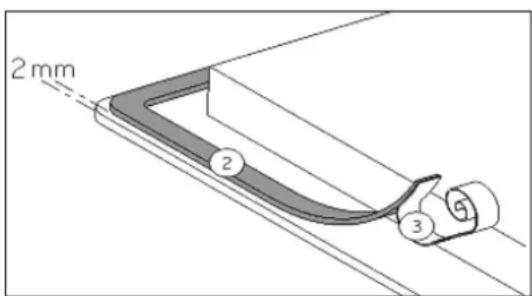

Sposób przyklejania uszczelki:

Uszczelka dostarczona razem z płytą pozwala na uniknięcie przeciekania płynów do szafki. Jej instalację należy wykonać starannie i zgodnie z poniższym rysunkiem.

Po usunięciu warstwy ochronnej (3), przykleić uszczelkę (2) dwa milimetry od zewnętrznej krawędzi szkła.

MONTAŻ - INSTALACJA

Wymiary wycięcia są następujące:

Odniesienie Wycięcie

KHC 6411 560 x 490 mm

- Upewnij się, że odległość między płytą kuchenną a ścianą lub bokami wynosi 50 mm.

- Płyty posiadają klasyfikację „Y” odnośnie ochrony cieplnej. Idealnie płyta po-winna być zainstalowana z dużą ilością miejsca po obu bokach. Z tyłu płyty może

znajdować się ściana, a z boku wysoki element zabudowy lub ściana, ale z drugiej strony płyty element obudowy lub przegroda nie mogą być wyższe niż kuchenka.

- Mebel lub obudowa, na której płyta ma być zamontowana, jak również krawędzie mebli, powłoki laminowane i klej stosowany do przytwierdzania, muszą być odporne na działanie temperatur do 100°C.

- Listwy ścienne na krawędziach muszą być termoodporne.

- Nie instalować płyty kuchennej nad piekarnikiem bez wentylacji lub nad zmywarką do naczyń.

- Zapewnić odstęp 20 mm pod dolną częścią obudowy płyty, aby umożliwiać właściwy przepływ powietrza dla urządzenia elektronicznego.

- Jeśli pod płytą znajduje się szuflada, należy unikać wkładania do niej łatwopalnych przedmiotów (np. substancji w sprayu) lub przedmiotów nie odpornych na wysokie temperatury.

- Materiały, które są często używane do wykonania blatów kuchennych rozszerzają się pod wpływem działania wody. Aby zabezpieczyć krawędź wycięcia, należy nałożyć warstwę lakieru lub specjalnego uszczelniacza. Ze szczególną starannością należy założyć samoprzylepne złącze dostarczone wraz z płytą, aby zapobiec jakimkolwiek wyciekom do wnętrza mebla stanowiącego podparcie. Uszczelka ta zagwarantuje prawidłowe uszczelnienie, jeśli stosowana będzie w połączeniu z gładką powierzchnią blatu.

- Bezpieczna odległość między płytą a okapem kuchennym umieszczonym powyżej musi być zgodna z zaleceniami producenta okapu. W przypadku braku instrukcji należy zachować minimalną odległość 760 mm.

PODŁĄCZENIE ELEKTRYCZNE

- Instalację niniejszego urządzenia oraz podłączenie go do sieci elektrycznej powinny być powierzone wykwalifikowanemu elektrykowi.

- Po zainstalowaniu urządzenia należy zabezpieczyć części będące pod napięciem.

- Dane niezbędne dla wykonania podłączenia znajdują się na naklejkach umieszczonych na obudowie płyty w pobliżu listwy przyłączeniowej.

- Podłączenie do sieci musi być wykonane przy użyciu gniazdka z uziemieniem lub poprzez wyłącznik wielobiegunowy z minimalnym rozwarciem styków 3 mm.

- Obwód elektryczny musi być oddzielony od sieci przy pomocy odpowiednich urządzeń, na przykład: wyłączników, bezpieczników lub styczników.

- Jeśli urządzenie nie jest wyposażone w łatwo dostępną wtyczkę, to zgodnie z przepisami w instalacji muszą być zamontowane wyłączniki.

- Przewód doprowadzający musi być umieszczony tak, aby nie dotykał goracych części płyty.

• Zawsze podłączyć przewód uziemiający.
• Stosować się do schematu połączeń.
• Listwa przyłączeniowa umieszczona jest pod spodem w tylnej części obudowy płyty. Aby otworzyć pokrywę użyć średniej wielkości śrubokręta. Umieścić w szczelinie i otworzyć pokrywę.

UWAGA

Niniejsze urządzenie musi być podłączone wyłącznie do sieci 230 V\~ 50/60 Hz.

Zasilanie Podłączenie	Średnica kabla	Kabel Bezpiecznik
230V~50/60Hz	1 faza + N	3 × 2,5 mm^2	H 05 VV - FH 05 RR - F
400V~50/60Hz	2 fazy + N	4 × 1,5 mm^2	H 05 VV - FH 05 RR - F

(*) obliczono przy współczynniku jednoczesności zgodnie z normą EN 60335-2-6

PODŁĄCZENIE PŁYTY

Jednofazowe 230V\~1P+N

Podłączyć uziemienie do zacisku “earth”, punkt neutralny N do zacisku N, fazę L1 do jednego z zacisków L1.

Ostrzeżenie

Należy sprawdzić, czy kable są prawidłowo podłączone i dokręcone.

Nie ponosimy odpowiedzialności za jakiekolwiek zdarzenia powstałe w efekcie nie- prawidłowego podłączenia ani skutki używania nieuziemionego lub wadliwie uziemionego urządzenia.

USUWANIE ZUŻYTYCH URZĄDZEŃ

Po zakończeniu okresu użytkowania nie wolno wyrzucać produktu do odpadów komunalnych. Należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, w instrukcji obsługi lub na opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń, wnoszą Państwo istotny wkład w ochronę środowiska. Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.

USUWANIE ZUŻYTYCH URZĄDZEŃ

Rys. A

Rys. B

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A.) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE. Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania zużytego sprzętu i baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii (jeżeli występują). Prowadzący zbieranie takich odpadów, w tym zbierający zużyty sprzęt, prowadzący zakłady przetwarzania, dystrybutorzy (sklepy), prowadzący punkty selektywnego zbierania odpadów komunalnych (gminne jednostki) oraz inne jednostki określone ustawowo tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia i środowiska konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych.

W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Jeżeli urządzenie posiada zamek, należy go zdemontować dla bezpieczeństwa, wszystkich osób mogących mieć późniejszą styczność z urządzeniem.

Niektóre lodówki i zamrażarki posiadają materiał izolacyjny oraz ciecz chłodniczą z CFC. Dlatego też należy zachować ostrożność, by nie zanieczyścić środowiska, gdy pozbywasz się swojej starej lodówki.

NÁVOD K OBSLUZE A INSTALACI KERAMICKÉ DESKY KHC 6411

VÁŽENÍ ZÁKAZNÍCI,

ZPROVOZNĚNÍ ZAŘÍZENÍ
