KIH6414-4B - Kuchenka Kernau - Bezpłatna instrukcja obsługi

Typ produktu	Płyta grzewcza z piekarnikiem (kuchenka)
Marka	Kernau
Model	KIH6414-4B
Szerokość	60 cm
Wysokość	85 cm
Głębokość	60 cm
Waga	ok. 50 kg
Zasilanie	220-240 V, 50/60 Hz
Strefy gotowania	4 strefy indukcyjne
Pojemność piekarnika	65 litrów
Funkcje piekarnika	Górna/dolna grzałka, termoobieg, grill, gorące powietrze
Sterowanie	Sterowanie dotykowe
Timer	Tak, z automatycznym wyłączaniem
Blokada rodzicielska	Tak
Wskaźnik ciepła resztkowego	Tak
Czyszczenie	Płyty: EasyClean; Piekarnik: Powłoka emaliowana ułatwiająca czyszczenie
Wyłączenie bezpieczeństwa	Tak, w przypadku przegrzania i przepełnienia stref gotowania
Części zamienne	Dostępne u producenta lub autoryzowanych dealerów
Indeks naprawy	7,2 / 10 (na podstawie typowych modeli)
Przyłącze sieciowe	Typ F (Schuko) lub możliwe przyłącze stałe

Często zadawane pytania - KIH6414-4B Kernau

Jak włączyć blokadę rodzicielską?

Przytrzymaj przycisk blokady rodzicielskiej przez 3 sekundy, aż usłyszysz sygnał. Na wyświetlaczu pojawi się symbol kłódki.

Co oznacza kod błędu E5?

Kod błędu E5 wskazuje na przegrzanie strefy gotowania. Wyłącz daną strefę i pozwól jej ostygnąć.

Czy mogę używać naczyń aluminiowych na płycie indukcyjnej?

Nie, do płyt indukcyjnych potrzebne są naczynia ferromagnetyczne. Przetestuj magnesem.

Jak czyścić powierzchnię szklano-ceramiczną?

Użyj środka do czyszczenia szkła lub specjalnego środka do płyt ceramicznych oraz miękkiej ściereczki. Nie używaj środków ściernych.

Piekarnik nie grzeje prawidłowo. Co robić?

Sprawdź, czy stopień grzania jest prawidłowo ustawiony i czy drzwi są szczelnie zamknięte. W przypadku utrzymujących się problemów skontaktuj się z serwisem.

Jak ustawić timer?

Naciśnij przycisk timera, ustaw żądany czas za pomocą +/- i potwierdź. Po upływie czasu rozlegnie się sygnał.

Czy urządzenie jest energooszczędne?

Tak, technologia indukcyjna zapewnia szybkie nagrzewanie i niskie straty energii. Klasa efektywności energetycznej to A+.

Jakie zabezpieczenie jest zalecane do podłączenia?

Zalecany jest wyłącznik automatyczny 20 A. Podłączenie powinno być wykonane przez specjalistę.

Strefa gotowania wyłącza się automatycznie. Czy to normalne?

Tak, to wyłączenie bezpieczeństwa, które aktywuje się po dłuższym użytkowaniu bez garnka. Połóż odpowiedni garnek.

Gdzie znajdę instrukcję obsługi?

Instrukcja obsługi jest dołączona do urządzenia i można ją również pobrać jako PDF ze strony internetowej Kernau.

INSTRUKCJA OBSŁUGI KIH6414-4B Kernau

Staliście się Państwo użytkownikami najnowszej generacji indukcyjnej płyty kuchennej.

Płyta ta została zaprojektowana i wykonana specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie stanowić integralną część nowocześnie wyposażonej kuchni. Zastosowane w niej nowoczesne rozwiązania konstrukcyjne i użycie najnowszej technologii produkcji zapewniają jej wysoką funkcjonalność i estetykę.

W celu jak najlepszego wykorzystania swojego urządzenia, radzimy uważnie przeczytać poniższe informacje i zachować je na później do wglądu.

Życzymy satysfakcji i zadowolenia z wyboru płyty marki KERNAU.

KERNAU

SPIS TREŚCI

Bezpieczeństwo.... 3

Obsługa urządzenia.... 3

Środki ostrożności.... 4

Środki ostrożności w przypadku awarii urządzenia.... 5

Opis urządzenia.... 6

Panel kontrolny.... 6

Przyciski dotykowe.... 7

Uruchomienie urządzenia.... 7

Porady dotyczące gotowania.... 11

Konserwacja i czyszczenie.... 12

Co robić w przypadku problemów?...... 12

Instrukcje dotyczące instalacji.... 13

Montaż – Instalacja.... 14

Podłączenie elektryczne.... 15

Podłączenie płyty.... 15

Usuwanie zużytych urządzeń.... 16

BEZPIECZEŃSTWO

- Rozpakuj wszystkie materiały.

- Instalację i połączenie urządzenia należy zlecić wyłącznie wykwalifikowanemu specjaliście. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane błędami zabudowy lub podłączenia.

- Przed użyciem urządzenie należy odpowiednio wyposażzyć i zainstalować w segmencie kuchennym oraz na zaadaptowanej i zatwierdzonej powierzchni roboczej.

- Niniejsze urządzenie gospodarstwa domowego jest przeznaczone wyłącznie do gotowania żywności, i nie może służyć do innych zastosowań domowych, handlowych i przemysłowych.

- Usuń z powierzchni szkła ceramicznego wszelkie etykiety i naklejki.

- Nie wolno poddawać urządzenia żadnym zmianom ani modyfikacjom.

- Płyty kuchennej nie należy używać jako urządzenia wolnostojącego ani jako powierzchni roboczej.

- Urzadzenie musi zostać uziemione i podłączone zgodnie z obowiązującymi normami.

- Do podłączenia nie wolno stosować przedłużacza.

- Urządzenia nie można instalować nad zmywarką do naczyń ani nad suszarką do prania: Para wodna może uszkodzić urządzenia elektroniczne.

- Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego stopera lub oddzielnego systemu zdalnego sterowania.

OBSŁUGA URZĄDZENIA

- Po użyciu płyty wyłącz pola grzewcze.

- Należy szczególnie uważać podczas gotowania z zastosowaniem thuszczu lub oleju, gdyż sa one łatwopalne.

- Zachowaj ostrożność, aby nie poparzyć się podczas lub po użyciu urządzenia, gdyż nagrzewa się ono podczas pracy.

- Upewnij się, że żaden kabel ani inne urządzenie stałe lub ruchome nie dotyka powierzchni szklanej lub goracego naczynia.

- W pobliżu podłączonego urządzenia, nie wolno umieszczać przedmiotów magnetycznych (np. kart kredytowych, dyskietek, kalkulatorów).

- Na powierzchni płyty nie wolno umieszczać żadnych przedmiotów metalowych (noże, widelce, łyżki, pokrywki itp.) z wyjątkiem naczyń do gotowania. W razie przypadkowego włączenia lub pod wpływem ciepła resztkowego mogą się one rozgrzać, stopić lub nawet spalić.

- Nigdy nie należy przykrywać urządzenia ścierką lub folią ochronną. Może stać się ona bardzo gorąca i zapalić się.

- Urządzenie to może być użytkowane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub o braku doświadczenia i wiedzy w użytkowaniu urządzenia, pod warunkiem, że znajdują się one pod opieką lub zostały poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo i rozumieją one ryzyko korzystania z urządzenia.

- Należy zadbać o to, aby dzieci nie bawiły się urządzeniem.

- Czyszczenie i konserwacja urządzenia nie powinna być dokonywana przez dzieci pozostawione bez nadzoru dorosłych.

ŚRODKI OSTROŻNOŚCI

- Szorstkie powierzchnie spodu patelni lub uszkodzone garnki (nieemaliowane garnki żeliwne) mogą spowodować uszkodzenie szkła ceramicznego.

- Piasek lub inne materiały o właściwościach ściernych mogą spowodować uszkodzenie szkła ceramicznego.

- Unikaj upuszczenia przedmiotów, nawet niewielkich, na powierzchnię witroceramiczna.

- Nie wolno uderzać szklanych krawędzi naczyniami.

- Upewnij się, że wentylacja urządzenia działa zgodnie z instrukcją producenta.

- Nie umieszczaj i nie pozostawiaj pustych naczyń na płycie witroceramicznej.

- Cukier, tworzywa sztuczne lub folie aluminiowe nie mogą zetknąć się z polami grzewczymi, gdyż podczas schładzania mogą powodować pęknięcia lub inne zmiany szkła witroceramicznego. W takim wypadku należy wyłączyć urządzenie i natychmiast usunąć je z gorącego pola grzewczego (zachowaj ostrożność, aby się nie poparzyć).

- Ostrzeżenie: Niebezpieczeństwo pożaru: nie przechowuj na powierzchni płyty żadnych przedmiotów.

- Nigdy nie umieszczaj gorących naczyń na panelu kontrolnym.

- Jeśli pod wbudowanym urządzeniem znajduje się szuflada, upewnij się, że przestrzeń pomiędzy zawartością szuflady a dolną częścią urządzenia jest wystarczająco duża (2 cm). Jest to niezbędne do zapewnienia prawidłowej wentylacji.

- Nigdy nie umieszczaj żadnych przedmiotów łatwopalnych (np. środków w sprayu) w szufladach znajdujących się pod płytą witroceramiczną. Ewentualne szuflady na sztućce muszą być odporne na ciepło.

• Upewnij się, że naczynie jest zawsze umieszczone na środku pola grzewczego. Spód naczynia musi zakrywać jak największy obszar pola grzewczego.
• W przypadku osób z wszczepionym rozrusznikiem serca, pole magnetyczne urządzenia może mieć wpływ na funkcjonowanie rozrusznika. Zalecamy zasięgnięcie informacji u sprzedawcy lub Nie należy stosować naczyń z aluminium lub tworzywa sztucznego, bowiem mogą one stopić się na gorących polach grzewczych.
• Nie należy stosować naczyń z aluminium lub tworzywa sztucznego, bowiem mogą one stopić się na gorących polach grzewczych.
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony na kabel lub zestaw specjalny, dostępny u producenta lub w jego dziale obsługi posprzedażnej.
• NIGDY nie gaś ognia na płycie za pomocą wody. Należy wyłączyć urządzenie, a następnie przykryć płomień na przykład pokrywką lub kocem gaśniczym.

ŚRODKI OSTROŻNOŚCI W PRZYPADKU AWARII URZĄDZENIA

• W przypadku zauważenia usterki należy niezwłocznie wyłączyć urządzenie oraz odciać zasilanie.
• Jeśli szkło ceramiczne jest pęknięte lub spękane, należy wyjąć wtyczkę z gniazdka i skontaktować się z serwisem.
• Naprawa musi być wykonana przez specjalistów. Nie należy otwierać urządzenia samodzielnie.
• Ostrzeżenie: Jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem elektrycznym.

Uwaga

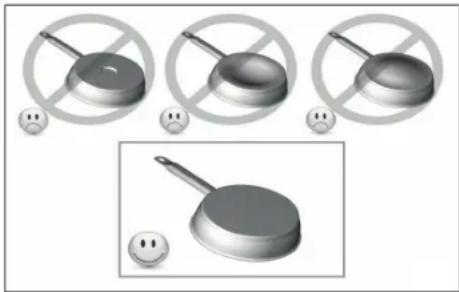

Korzystanie z naczyń o nieodpowiedniej jakości lub jakichkolwiek płyt indukcyjnych dla naczyń niemagnetycznych powoduje naruszenie gwarancji. W takim wypadku producent nie ponosi odpowiedzialności za uszkodzenia płyty kuchennej i/lub jej otoczenia.

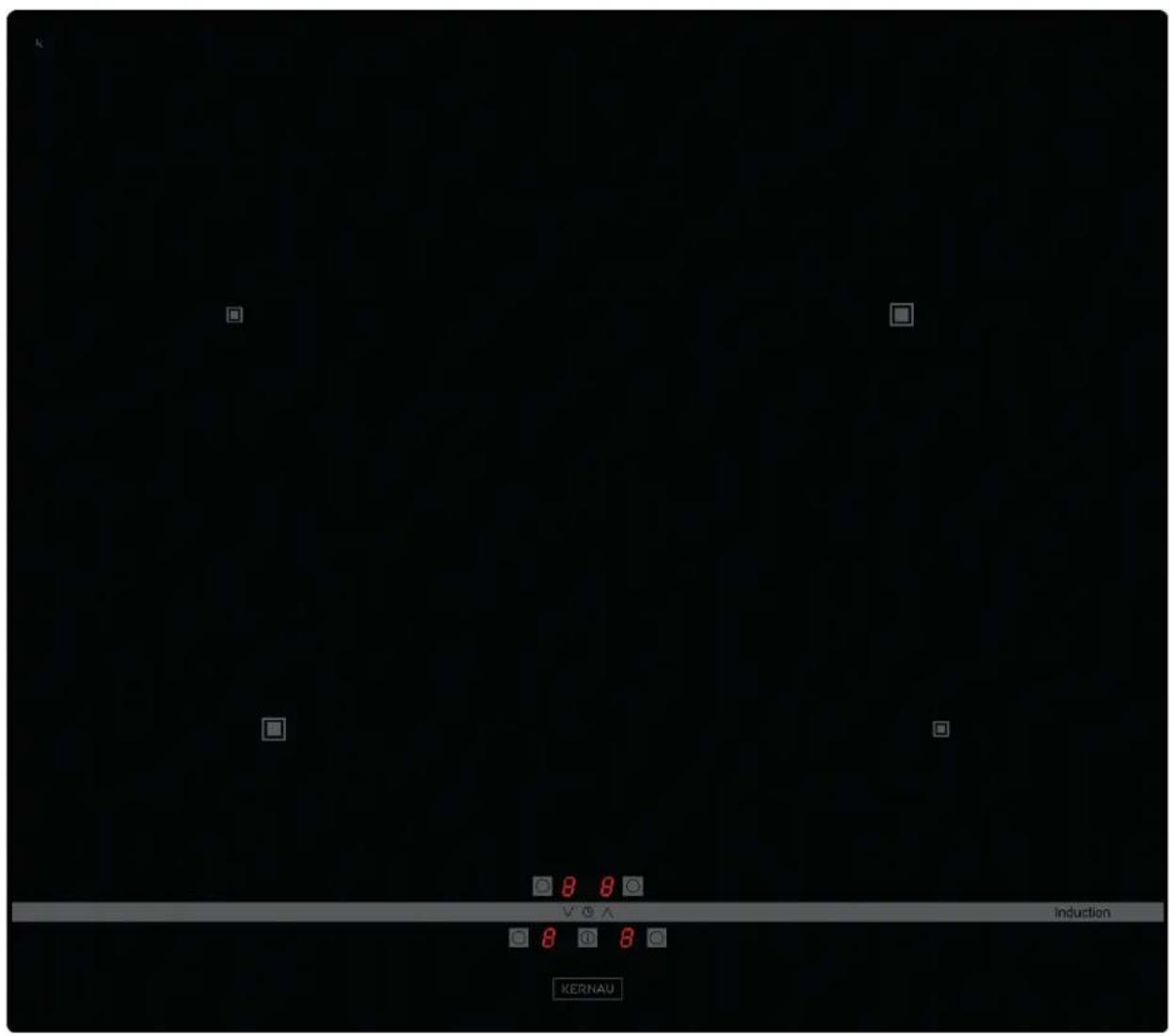

OPIS URZĄDZENIA

Dane techniczne

Typ KIH 6414-4B
Moc całkowita	7400 W
Zużycie energii EC _hob *	171.8 Wh/kg
Pole grzewcze przednie lewo	∅ 215 mm
Minimalna średnica detekcji	∅ 110 mm
Moc nominal n a *	185 0 W
Moc funkcji Booster*	2100 W
Kategoria naczynia pomiarowego*	C
Zużycie energii EC _cw *	170.7 Wh/kg
Pole grzewcze tylne lewo	∅ 175 mm
Minimalna średnica detekcji	∅ 100 mm
Moc nominal n a *	1400 W
Moc funkcji Booster*	1850 W
Kategoria naczynia pomiarowego*	B
Zużycie energii EC _cw *	164 Wh/kg
Pole grzewcze przednie prawo	∅ 215 mm
Minimalna średnica detekcji	∅ 110 mm
Moc nominal n a *	1850 W
Moc funkcji Booster*	210 0 W
Kategoria naczynia pomiarowego*	C
Zużycie energii EC _cw *	170.7 Wh/kg
Pole grzewcze tylne lewo	∅ 175 mm
Minimalna średnica detekcji	∅ 100 mm
Moc nominal n a *	1400 W.
Moc funkcji Booster*	1850 W
Kategoria naczynia pomiarowego*	A
Zużycie energii EC _cw *	181.6 Wh/kg

* Podana moc może się zmienić w zależności od wymiarów i materiału naczynia.

** Obliczone zgodnie z metodą pomiaru zużycia energii (EN 60350-2).

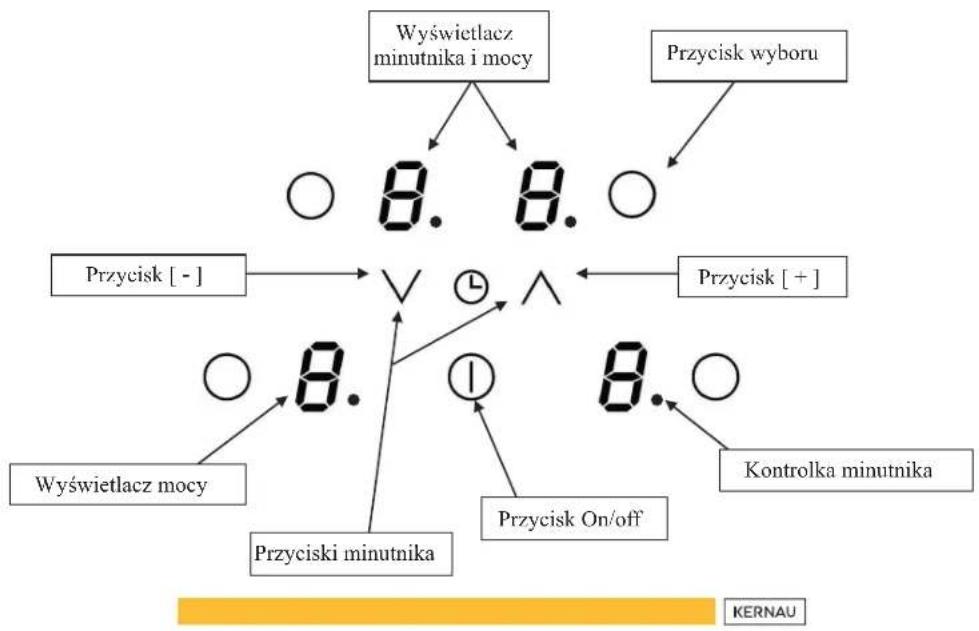

PANEL KONTROLNY
    C["Przycisk [+"]}
    D["Przycisk On/off"] --> E{Przycisk Minutnika}
    F["Przycisk Minutnika"] --> G{Przycisk Minutnika}
    H["Przycisk Minutnika"] --> I{Przycisk Minutnika}
    J["Przycisk Minutnika"] --> K["Przycisk Minutnika"]
    L["Przycisk Minutnika"] --> M["Przycisk Minutnika"]
    N["Przycisk Minutnika"] --> O["Przycisk Minutnika"]
    P["Przycisk Minutnika"] --> Q["Przycisk Minutnika"]
    R["Przycisk Minutnika"] --> S["Przycisk Minutnika"]
    T["Przycisk Minutnika"] --> U["Przycisk Minutnika"]
    V["Przycisk Minutnika"] --> W["Przycisk Minutnika"]
    X["Przycisk Minutnika"] --> Y["Przycisk Minutnika"]
    Z["Przycisk Minutnika"] --> AA["Przycisk Minutnika"]
    AB["Przycisk Minutnika"] --> AC["Przycisk Minutnika"]
    AD["Przycisk Minutnika"] --> AE["Przycisk Minutnika"]
    AF["Przycisk Minutnika"] --> AG["Przycisk Minutnika"]
    AH["Przycisk Minutnika"] --> AI["Przycisk Minutnika"]
    AJ["Przycisk Minutnika"] --> AK["Przycisk Minutnika"]
    AL["Przycisk Minutnika"] --> AM["Przycisk Minutnika"]
    AN["Przycisk Minutnika"] --> AO["Przycisk Minutnika"]
    AP["Przycisk Minutnika"] --> AQ["Przycisk Minutnika"]
    AR["Przycisk Minutnika"] --> AS["Przycisk Minutnika"]
    AT["Przycisk Minutnika"] --> AU["Przycisk Minutnika"]
    AV["Przycisk Minutnika"] --> AW["Przycisk Minutnika"]
    AX["Przycisk Minutnika"] --> AY["Przycisk Minutnika"]
    AZ["Przycisk Minutnika"] --> BA["Przycisk Minutnika"]
    BB["Przycisk Minutnika"] --> BC["Przycisk Minutnika"]
    BD["Przycisk Minutnika"] --> BE["Przycisk Minutnika"]
    BF["Przycisk Minutnika"] --> BG["Przycisk Minutnika"]
    BH["Przycisk Minutnika"] --> BI["Przycisk Minutnika"]
    BJ["Przycisk Minutnika"] --> BK["Przycisk Minutnika"]
    BL["Przycisk Minutnika"] --> BM["Przycisk Minutnika"]
    BN["Przycisk Minutnika"] --> BO["Przycisk Minutnika"]
    BP["Przycisk Minutnika"] --> BQ["Przycisk Minutnika"]
    BR["Przycisk Minutnika"] --> BS["Przycisk Minutnika"]
    BT["Przycisk Minutnika"] --> BU["Przycisk Minutnika"]
    BV["Przycisk Minutnika"] --> BW["Przycisk Minutnika"]
    BX["Przycisk Minutnika"] --> BY["Przycisk Minutnika"]
    BZ["Przycisk Minutnika"] --> BQ
    CA["Przycisk Minutnika"] --> BQ
    CB["Przycisk Minutnika"] --> BQ
    CC["Przycisk Minutnika"] --> BQ
    DD["Przycisk Minutnika"] --> BQ
    DB["Przycisk Minutnika"] --> BQ
    DC["Przycisk Minutnika"] --> BQ
    DD'-->|Yes| E
    DD'-->|No| E

PRZYCISKI DOTYKOWE

Twoja płyta ceramiczna wyposażona jest w sterowanie elektroniczne z przyciskami dotykowymi. Gdy palec naciska przycisk, staje się aktywne odpowiednie polecenie. Aktywacja ta zostaje potwierdzona przez lampkę kontrolną, literę lub liczbę na wyświetlaczu i/lub dźwięk „beep”.

Należy przytrzymywać jednocześnie tylko jedną ikonę na panelu sterowania.

Wyświetlacz

Wyświetlacz	Oznaczenie	Funkcja
0	Zero	Pole grzewcze jest aktywne
1...9	Poziom mocy	Wybór poziomu mocy gotowania
U	Detekcja braku naczynia	Brak naczynia lub jest ono nicodpowiednie
E	Komunikat o błędzie	Usterka układów elektroniki
H	Ciepło resztkowe	Pole grzewcze jest gorące
P	Booster	Funkcja Booster jest aktywna
L	Blokowanie	Panel kontrolny jest zablokowany

URUCHOMIENIE URZĄDZENIA

Przed pierwszym użyciem

Należy przeczyścić płytę wilgotną szmatką i następnie dokładnie osuszyć powierzchnię. Nie stosować detergentów, bowiem mogą one spowodować pojawienie się niebieskawych smug na szklanej powierzchni.

Zasada indukcji

Cewka indukcyjna umieszczona jest pod każdym polem grzewczym. Po włączeniu, wytwarza ona zmienne pole elektromagnetyczne, które powoduje powstawanie prądów indukcyjnych w ferromagnetycznym dnie naczynia umieszczonego na danym polu. Rezultatem jest ogrzewanie naczynia umieszczonego na polu grzewczym.

Oczywiście, naczynie musi być do tego dostosowane:

• Zalecane są wszystkie naczynia ferromagnetyczne (proszę to sprawdzić przy pomocy niewielkiego magnesu): naczynia żeliwne i stalowe, naczynia emaliowane, naczynia ze stali nierdzewnej z ferromagnetycznym dnem.
• Wykluczone są: naczynia miedziane, z czystej stali nierdzewnej, aluminiowe, szklane, drewniane, ceramiczne, z kamionki.

Indukcyjne pole grzewcze dostosowuje się automatycznie do wielkości naczynia. Nie działa to przy naczyniach o zbyt małej średnicy. Średnica ta zależy od średnicy danego pola grzewczego. Jeśli naczynie nie jest dostosowane do płyty indukcyjnej, to na wyświetlaczu pojawi się symbol [U].

Włączenie

Włączenie / wyłączenie płyty kuchennej:

Czynność	Panel kontrolny	Wyświetlacz
Włączenie	nacisnąć przycisk [ 1]	[ 0 ]
Wyłączenie	nacisnąć przycisk [ 1]	nic lub [ H ]

Włączenie / wyłączenie pola grzewczego

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk [ O ]	[ 0 ]
Zwiększenie mocy	nacisnąć przycisk [ + ]	[ 1 ] do [ 9 ]
Zmniejszenie mocy	nacisnąć przycisk [ - ]	[ 9 ] do [ 1 ]
Wyłączenie	nacisnąć przycisk [ - ] lub nacisnąć jednocześnie przycisk [ O ] i [ - ]	[ 0 ] lub [ H ]

Jeśli w ciągu 20 sekund nie zostanie wykonana żadna czynność, to elektronika urządzenia przejdzie w stan czuwania

Wykrywanie naczynia kuchennego

Wykrywanie obecności naczynia zapewnia pełne bezpieczeństwo. Indukcja nie działa:

- Jeśli na polu grzewczym nie ma żadnego naczynia, lub jeśli naczynie nie jest dostosowane do indukcji. W tym przypadku nie ma możliwości zwiększenia mocy, a wyświetlacz pokazuje [U]. Symbol ten zniknie, gdy na polu grzewczym zostanie postawione naczynie.

- Jeśli naczynie zostanie usunięte z pola grzewczego, to jego działanie zostanie przerwane. Wyświetlacz pokazuje [U]. Symbol [U] zniknie, gdy naczynie zostanie postawione na polu grzewczym. Gotowanie będzie kontynuowane przy ustawionym wcześniej poziomie mocy.

Po użyciu, wyłączyć element grzewczy: nie pozwolić na aktywowanie funkcji wykrywania naczynia [U].

Wskaźnik ciepła resztkowego

Po wyłączeniu pola grzewczego lub całkowitym wyłączeniu płyty, pola grzewcze są nadal gorące, a wyświetlacz pokazuje [ H ].

Symbol [ H ] znika, gdy pola grzewcze mogą być dotykane bez zagrożenia.

Tak długo jak wskaźnik ciepła resztkowego jest włączony, nie dotykać pół grzewczych ani nie umieszczać na nich żadnych przedmiotów wrażliwych na ciepło.

Istnieje niebezpieczeństwo poparzenia i pożaru.

Funkcja Booster

Funkcja Booster [ P ] umożliwiają zwiększenie mocy wybranego pola grzewczego. Jeżeli funkcja ta jest włączona, to pole grzewcze przez 5 minut działa przy bardzo wysokiej mocy. Jest to przewidziane na przykład do szybkiego podgrzewania duże ilości wody, jak np. do gotowania makaronu.

Włączenie / wyłączenie funkcji Booster:

Czynność	Panel kontrolny	Wyświetlacz
Wybór polaZwiększenie mocyWłączenie funkcjiBoosterWyłączenie funkcjiBooster	nacisnąć przycisk [ O ]nacisnąć przycisk [ + ]nacisnąć przycisk [ + ]nacisnąć przycisk [ - ]	[ 0 ][ 1 ] do [ 9 ][ P ] przez 5 minut[ 9 ] do

Regulacja poziomu mocy:

Cała płyta kuchenna posiada swój maksymalny zakres mocy. Gdy funkcja Booster jest włączona, aby zapobiec przekroczeniu maksymalnego zakresu mocy, układ elektroniczny automatycznie zmniejsza poziom mocy pozostałych pół grzewczych. Na wyświetlaczu przez kilka sekund miga [9], a następnie pokazuje się maksymalny dozwolony poziom mocy ([6] lub [8]):

Wybrane pole grzewcze	Inne pole grzewcze:(na przykład: poziom mocy 9)
Wyświetlane jest [ P ]	[ 9 ] zmienia się na [ 7 ] w zależności od rodzaju pola

Minutnik

Minutnik może być używany jednocześnie z wszystkimi polami grzewczymi, przy różnych ustawieniach czasowych (od 0 do 99 minut) dla każdego pola.

Czynność	Panel kontrolny	Wyświetlacz
Wybór polaZwiększenie mocyWybór MinutnikaZmniejszenie czasuZwiększenie czasu	nacisnąć przycisk [O]nacisnąć przycisk [+]nacisnąć jednocześnie przycisk [-] i [+]nacisnąć przycisk [-]nacisnąć przycisk [+]	[0][1] do [9]Minutnik [00] min[00] do 30, 29...Zwiększenie czasu

Po kilku sekundach, światełko kontrolne gaśnie migając.

Czas zostaje potwierdzony i rozpoczyna się gotowanie aż do osiągniecia czasu [ 00 ].

Zatrzymanie czasu gotowania:

Czynność	Panel kontrolny	Wyświetlacz
Wybór pola	nacisnąć przycisk [ O ]	[ 0 ]
Wybór Minutnika	nacisnąć jednocześnie przycisk [- ] i [ + ]	Pozostały czas
Zatrzymanie czasu	nacisnąć przycisk [- ]	[ 00 ], wtedy wyłączenie

Jeżeli jest aktywowane kilka minutników, to powtórzyć proces.

Automatyczne zatrzymanie przy końcu czasu gotowania:

Jak tylko wybrany czas gotowania dobiega końca, minutnik wyświetla migający symbol [ 00 ] i słychać sygnał dźwiękowy.

Aby wyłączyć sygnał i miganie, wystarczy nacisnąć dowolny przycisk.

Funkcja minutnika jajek:

Czynność	Panel kontrolny	Wyświetlacz
Włączenie płyty	nacisnąć przycisk [ 1]	[0] lub [H]
Wybór Minutnika	nacisnąć jednocześnie przycisk [-] i [+]	Minutnik [00] min
Zmniejszenie czasu	nacisnąć przycisk [-]	[00] do 30, 29...
Zwiększenie czasu	nacisnąć przycisk [+]	Zwiększenie czasu

Po kilku sekundach, światełko kontrolne gaśnie migając.

Jak tylko wybrany czas gotowania dobiega końca, minutnik wyświetla migający symbol [ 00 ] i słychać sygnał dźwiękowy.

Aby wyłączyć sygnał i miganie, wystarczy nacisnąć dowolny przycisk.

Blokada panelu kontrolnego

Aby uniknąć zmian w ustawieniach pół grzewczych, w szczególności podczas czyszczenia, panel kontrolny może zostać zablokowany (z wyjątkiem przycisku On/Off [①]).

Blokowanie:

Czynność	Panel kontrolny	Wyświetlacz
RozpoczęcieBlokowanie płyty	nacisnąć przycisk [ 1]nacisnąć jednocześnie [- ] i [ O ]nacisnąć ponownie przycisk wyborupola przedniego prawego	[ 0 ] lub [ H ]brak zmiany[L ]

Odblokowanie:

Czynność	Panel kontrolny	Wyświetlacz
Rozpoczęcie	nacisnąć przycisk [ 1]	[ L ]
W ciągu 5 sekund od rozpoczęcia:
Odblokowanie płyty	nacisnąć jednocześnie [- ] i [ O ] pola przedniego prawego [ 0 ] nacisnąć ponownie przycisk [- ]	[ L ]Brak świątełek na wyświetlaczach

PORADY DOTYCZĄCE GOTOWANIA

Jakość naczyń

Odpowiednie materiały: stal, stal emaliowana, żeliwo, ferromagnetyczna stal nierdzewna, aluminium z dnem ferromagnetycznym,

Nieodpowiednie materiały: aluminium i stal nierdzewna bez ferromagnetycznego spodu, miedź, mosiądz, szkło, ceramika, porcelana.

Producenci podają informację, czy ich produkt jest kompatybilny z technologią indukcji. Aby sprawdzić, czy naczynie jest kompatybilne:

• Włać niewielką ilość wody do naczynia umieszczonego na indukcyjnym polu grzewczym ustawionym na poziomie [ 9 ]. Woda musi zagotować się w ciągu kilku sekund.
• Magnes jest przyciągany do dna naczynia

Niektóre naczynia postawione na indukcyjnym polu grzewczym wytwarzają hałas.

Nie oznacza to usterki urządzenia i nie ma wpływu na czynność gotowania

Pola grzewcze, do pewnych granic, automatycznie dostosowują się do średnicy naczynia. Jednakże, średnica dna naczynia musi mieć minimalną wielkość odpowiednio do danego pola grzewczego.

Aby uzyskać najlepszą wydajność płyty, należy umieścić naczynie pośrodku pola grzewczego.

Przykłady ustawień mocy

(poniższe wartości są orientacyjne):

1 do 2	Topienic, odgrzewanie	Sosy, masło, czekolada, żelatynaPotrawy przygotowane wcześniej
2 do 3	Podgotowywanie, odmrażanie	Ryz, budyń, syrop cukrowySuszone warzywa, ryby, mrożonki
3 do 4	Gotowanie na parze	Warzywa, ryby, mięso
4 do 5	Gotowanie w wodzie	Ziemniaki, zupy, makarony, świeże warzywa
6 do 7	Gotowanie średnio intensywne, duszenie	Mięso, wątróbka, jajka, parówki
7 do 8	Gotowanie	Ziemniaki, placki ziemniaczane, wafle
9	Smażenie, prażenie, gotowanie wody	Stcki, omlety, dania smażone, woda
P	Smażenie, prażenieGotowanie wody	Małże, stekiGotowanie dużych ilości wody

KONSERWACJA I CZYSZCZENIE

Przed czyszczeniem należy wyłączyć urządzenie.

Nie należy myć płyty, jeśli szkło jest gorące, gdyż istnieje ryzyko poparzenia się.

• Usunąć niewielkie zabrudzenia wilgotną ściereczką z dodatkiem płynu do mycia naczyń rozpuszczonego w niewielkiej ilości wody. Następnie przemyć powierzchnię zimną wodą i dokładnie osuszyć powierzchnię.
• Należy zdecydowanie unikać detergentów i przyborów do czyszczenia o silnych właściwościach żracych i ściernych, które mogą powodować zarysowania.
• Nie stosować nigdy urządzeń parowych lub ciśnieniowych.
• Nie używać żadnych przedmiotów, które mogą zarysować szkło ceramiczne.
• Upewnić się, że naczynie jest suche i czyste. Upewnić się, że żadne drobinki lub pył nie znajdują się na powierzchni płyty lub na naczyniu. Przesuwanie szorstkich rondli spowoduje zarysowanie powierzchni.
• Należy natychmiast usuwać plamy z cukru, dżemu, galarety itp. Pomoże to zapobiegać uszkodzeniom powierzchni.

CO ROBIĆ W PRZYPADKU PROBLEMÓW?

Płyta lub pole grzewcze nie włączają się:

• Płyta jest nieprawidłowo podłączona do sieci elektrycznej.
• Zadziałanie bezpiecznika.
• Aktywna jest funkcja blokady.
• Przyciski dotykowe pokryte są tłuszczem lub wodą.
• Na przycisku umieszczony jest jakiś przedmiot.

Na panelu kontrolnym wyświetlane jest [U]:

• Na polu grzewczym nie ma żadnego naczynia.
• Naczynie nie jest kompatybilne z technologią indukcji.
• Średnica dna naczynia jest zbyt mała.

Wentylacja działa nadal po wyłączeniu płyty:

• To nie jest usterka, wentylator pracuje nadal, aby chronić urządzenie elektroniczne.
• Wentylator chłodzący wyłącza się automatycznie.

Jedno lub wszystkie pola grzewcze są wyłączone:

• Zadział system bezpieczeństwa.
• Zapomniano wyłączyć pole grzewcze przez długi okres czasu.
• Zasłonięto jeden lub więcej przycisków dotykowych.
• Naczynie jest puste i jego dno jest nadmiernie nagrzane.

- Płyta posiada również automatyczną redukcję poziomu mocy i automatyczną blokadę przed przegrzaniem.

Na panelu kontrolnym wyświetlane jest [L]:

- Patrz rozdział dotyczący blokowania panelu kontrolnego.

Na panelu kontrolnym wyświetlane jest [Er03]:

- Na przyciskach znajduje się jest jakiś przedmiot lub ciecz. Symbol zniknie jak tylko przycisk zostanie zwolniony lub oczyszczony.

Na panelu kontrolnym wyświetlane jest [E2] lub [EH]:

- Płyta jest przegrzana, należy poczekać na jej ostygnięcie, a następnie włączyć ją ponownie.

Na panelu kontrolnym wyświetlane jest [ E3 ]:

- Naczynie nie jest odpowiednie, zmienić naczynie.

Na panelu kontrolnym wyświetlane jest [ E5 ]:

- Wadliwe zasilanie. Sprawdzić napięcie sieci elektrycznej.

Na panelu kontrolnym wyświetlane jest [E6]:

- Wadliwe zasilanie. Sprawdzić częstotliwość sieci elektrycznej.

Na panelu kontrolnym wyświetlane jest [ E8 ]:

- Zatkany wlot powietrza wentylatora, usunąć przeszkodę.

Na panelu kontrolnym wyświetlane jest [U400]:

- Niewłaściwe napięcie zasilania. Sprawdzić podłączenie i podłączyć ponownie płytę.

Jeżeli któryś z powyższych symboli nadal jest wyświetlany, należy wezwać serwis.

INSTRUKCJE DOTYCZĄCE INSTALACJI

Instalacja jest w wyłącznej gestii specjalistów.

Instalator zobowiązany jest do przestrzegania przepisów prawnych i norm obowiązujących w danym kraju.

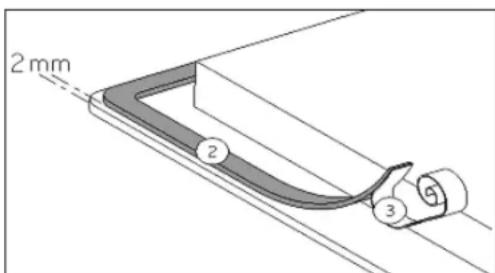

Sposób przyklejania uszczelki:

Uszczelka dostarczona razem z płytą pozwala na uniknięcie przeciekania płynów do szafki. Jej instalację należy wykonać starannie i zgodnie z poniższym rysunkiem.

Po usunięciu warstwy ochronnej (3), przykleić uszczelkę (2) dwa milimetry od zewnętrznej krawędzi szkła.

MONTAŻ - INSTALACJA

- Wymiary wycięcia są następujące:

Odniesienie Wycięcie
KIH 6414-4B 560 x 490 mm

- Upewnij się, że odległość między płytą kuchenną a ścianą lub bokami wynosi 50 mm.

- Płyty posiadają klasyfikację „Y” odnośnie ochrony cieplnej. Idealnie płyta powinna być zainstalowana z dużą ilością miejsca po obu bokach. Z tyłu płyty może znajdować się ściana, a z boku wysoki element zabudowy lub ściana, ale z drugiej strony płyty element obudowy lub przegroda nie mogą być wyższe niż kuchenka.

- Mebel lub obudowa, na której płyta ma być zamontowana, jak również krawędzie mebli, powłoki laminowane i klej stosowany do przytwierdzania, muszą być odporne na działanie temperatur do 100°C.

- Listwy ścienne na krawędziach muszą być termoodporne.

- Nie instalować płyty kuchennej nad piekarnikiem bez wentylacji lub nad zmywarką do naczyń.

- Zapewnić odstęp 20 mm pod dolną częścią obudowy płyty, aby umożliwiać właściwy przepływ powietrza dla urządzenia elektronicznego.

- Jeśli pod płytą znajduje się szuflada, należy unikać wkładania do niej łatwopalnych przedmiotów (np. substancji w sprayu) lub przedmiotów nie odpornych na wysokie temperatury.

- Materiały, które są często używane do wykonania blatów kuchennych rozszerzają się pod wpływem działania wody. Aby zabezpieczyć krawędź wycięcia, należy nałożyć warstwę lakieru lub specjalnego uszczelniacza. Ze szczególną starannością należy założyć samoprzylepne złącze dostarczone wraz z płytą, aby zapobiec jakimkolwiek wyciekom do wnętrza mebla stanowiącego podparcie. Uszczelka ta gwarantuje prawidłowe uszczelnienie, jeśli stosowana będzie w połączeniu z gładką powierzchnią blatu.

- Bezpieczna odległość między płytą a okapem kuchennym umieszczonym powyżej musi być zgodna z zaleceniami producenta okapu. W przypadku braku instrukcji należy zachować minimalną odległość 760 mm.

- Ostrzeżenie: W przypadku używania osłony płyty gazowej uniemożliwiającej dzieciom dostęp do płyty należy zainstalować wyłącznie osłonę zaprojektowaną lub zalecaną przez producenta. Używanie niewłaściwych osłon może być przyczyną niebezpiecznych sytuacji. Inne osłony mogą stwarzać zagrożenie.

PODŁĄCZENIE ELEKTRYCZNE

• Instalację niniejszego urządzenia oraz podłączenie go do sieci elektrycznej powinny być powierzone wykwalifikowanemu elektrykowi.
• Po zainstalowaniu urządzenia należy zabezpieczyć części będące pod napięciem.
• Dane niezbędne dla wykonania podłączenia znajdują się na naklejkach umieszczonych na obudowie płyty w pobliżu listwy przyłączeniowej.
• Podłączenie do sieci musi być wykonane przy użyciu gniazdka z uziemieniem lub poprzez wyłącznik wielobiegunowy z minimalnym rozwarciem styków 3 mm.
• Obwód elektryczny musi być oddzielony od sieci przy pomocy odpowiednich urządzeń, na przykład: wyłączników, bezpieczników lub styczników.
• Jeśli urządzenie nie jest wyposażone w łatwo dostępną wtyczkę, to zgodnie z przepisami w instalacji muszą być zamontowane wyłączniki.
• Przewód doprowadzający musi być umieszczony tak, aby nie dotykał gorących części płyty.
• Zawsze podłączyć przewód uziemiający.
• Stosować się do schematu połączeń.
• Listwa przyłączeniowa umieszczona jest pod spodem w tylnej części obudowy płyty. Aby otworzyć pokrywę użyć średniej wielkości śrubokręta. Umieścić w szczelinie i otworzyć pokrywę.

UWAGA

Niniejsze urządzenie musi być podłączone wyłącznie do sieci 230 V\~ 50/60 Hz.

Zasilanie	Podłączenie	Średnica kabla	Kabel	Bezpiecznik
230V~ 50/60Hz	1 faza + N	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 fazy + N	4 x 1,5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

(*) obliczono przy współczynniku jednoczesności zgodnie z normą EN 60335-2-6

PODŁĄCZENIE PŁYTY

Płyta ceramiczna może zostać podłączona na różne sposoby (230 V\~ 1P + N lub 400\~ 2P + N, należy użyć mosiężnych podłączeń, które znajdują się w skrzynce obok zespołu zacisków.

Jednofazowe 230V\~1P+N

Wstawić łącznik pomiędzy zaciski L1 i L2 oraz pomiędzy zaciski N1 i N2.

Podłączyć uziemienie do zacisku “earth”, punkt neutralny N do jednego z zacisków N1 lub N2, fazę L do jednego z zacisków L1 lub L2.

Dwufazowe 400V\~2P+N

Podłączyć uziemienie do zacisku “earth”, punkt neutralny N do zacisku N1 lub N2, fazę L1 do zacisku L1 i fazę L2 do zacisku L2.

Ostrzeżenie

Częste odkręcania i przykręcania śrub w listwie przyłączeniowej powoduje ryzyko pogorszenia szczelność po przykręceniu. W związku z tym zaleca się ograniczać przykręcanie i odkręcania do minimum.

Należy sprawdzić, czy kable są prawidłowo podłączone i dokręcone.

Nie ponosimy odpowiedzialności za jakiekolwiek zdarzenia powstałe w efekcie nieprawidłowego podłączenia ani skutki używania nieuziemionego lub wadliwie uziemionego urządzenia.

OCHRONA ŚRODOWISKA

• Materiały zastosowane, jako opakowanie są ekologiczne i nadają się do powtórnego przetworzenia.
• Urządzenia elektroniczne składają się z materiałów nadających się do ponownego przetworzenia, a niekiedy szkodliwych dla środowiska, ale koniecznych do prawidłowego i bezpiecznego działania urządzenia.
• Zużyte urządzenia zawierają niektóre metale szlachetne. Należy zwrócić się do władz lokalnych odnośnie możliwości recyklingu.
• Nie należy wyrzucać urządzenia razem z odpadami domowymi.
• Należy skontaktować się z lokalnymi służbami oczyszczania miasta przystosowanymi do utylizacji sprzętu gospodarstwa domowego.

NÁVOD K OBSLUZE A INSTALACI INDUKČNÍ DESKY KIH 6414-4B

ZPROVOZNĚNÍ ZAŘÍZENÍ 22

RADY TÝKAJÍCÍ SE VAŘENÍ.... 26

ÚDRŽBA A ČIŠTĚNÍ 27

CO DĚLAT V PŘÍPADĚ PROBLÉMŮ? 27

POKYNY K MONTÁŽI 28

MONTÁŽ - INSTALACE.... 29

ELEKTRICKÉ PŘIPOJENÍ 30

PŘIPOJENÍ VARNÉ DESKY.... 30

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ...... 31

BEZPEČNOST

ZPROVOZNĚNÍ ZAŘÍZENÍ
