Produkttyp	SAT>IP Server
Marke	Kathrein
Modell	EXIP 414/E
Abmessungen (BxTxH)	222 x 138 x 43 mm
Gewicht	Ca. 0,75 kg
Stromversorgung	Extern 12 V / 3 A DC
Leistungsaufnahme	Typ. 12 W, min. 7 W
Frequenzbereich	950 - 2150 MHz
Anzahl der Tuner	4 (unabhängig)
Eingänge	4 x F-Typ (SAT), 1 x RJ45 Ethernet
Ausgang	10/100/1000 MBit Ethernet
Steuersignale	14/18 V, 22 kHz, DiSEqC 1.0, Single-Kabel (EN 50494)
Unterstützte LNB-Typen	Quad, Quatro, Single-Kabel, DiSEqC
Max. Fernspeisestrom	400 mA pro Eingang
Umgebungstemperatur	0 °C bis +40 °C
Montage	Horizontal (Tisch) oder Wandmontage mit mitgelieferter Halterung
Protokoll	SAT>IP (EN 50585)
Weboberfläche	Ja, zur Konfiguration und Updates
LED-Anzeigen	Strom (grün), Stream (blau)
Reset-Taste	Ja (Werkseinstellungen)

Häufig gestellte Fragen - EXIP 414/E KATHREIN

Was ist das SAT>IP-Protokoll?

SAT>IP ist ein Standard (EN 50585), der es ermöglicht, Satellitensignale über ein IP-Netzwerk zu streamen. Der EXIP 414/E wandelt DVB-S/S2-Signale in IP-Datenströme um und ermöglicht so die Anzeige auf jedem Gerät mit einem kompatiblen Client.

Wie verbinde ich den EXIP 414/E mit meinem Netzwerk?

Schließen Sie den Ethernet-Port (RJ45) an Ihren Router oder Netzwerk-Switch an. Der Server erhält automatisch eine IP-Adresse über DHCP. Sie können dann über die zugewiesene IP-Adresse und den Port 9527 auf die Weboberfläche zugreifen.

Wie viele SAT-Eingänge hat es und welche LNB-Typen werden unterstützt?

Es hat 4 F-Typ-Eingänge. Es unterstützt Quad/DiSEqC-LNBs, Quatro-LNBs und Single-Kabel-Systeme (EN 50494). Der LNB-Typ muss über die Weboberfläche konfiguriert werden.

Kann ich den EXIP 414/E mit einem Single-Kabel-LNB verwenden?

Ja, schließen Sie nur den RF1-Eingang an den Single-Kabel-LNB oder Multischalter an. Stellen Sie in der Weboberfläche die LNB-Einstellungen auf 'OneCable' und wählen Sie die verfügbaren UB-Slots aus.

Wie lautet das Standardpasswort für die Weboberfläche?

Das Standardpasswort ist exip. Geben Sie es ein, wenn Sie nach dem Aufrufen der Server-IP-Adresse mit Port 9527 (z. B. 192.168.1.100:9527) dazu aufgefordert werden.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite etwa 5 Sekunden lang gedrückt. Dadurch werden alle Einstellungen auf die Standardwerte zurückgesetzt.

Was bedeuten die LED-Anzeigen?

Die Power-LED leuchtet grün, wenn Strom anliegt. Die Stream-LED leuchtet blau, wenn eine Netzwerkverbindung besteht, blinkt bei aktivem Datenstrom und ist aus, wenn keine Netzwerkverbindung besteht.

Kann ich den EXIP 414/E an der Wand montieren?

Ja, verwenden Sie die mitgelieferte Wandhalterung. Befestigen Sie sie mit zwei Schrauben (4 mm Durchmesser, Kopf >7 mm), schieben Sie dann das Gerät von oben auf die Halterung. Achten Sie darauf, dass die Halterung sicher befestigt ist.

Wie hoch ist der maximale Strom, den der Server an einen LNB liefern kann?

Jeder RF-Eingang kann bis zu 400 mA Fernspeisestrom liefern. Die Spannung ist je nach LNB-Anforderungen zwischen 12-20 V wählbar.

Wie aktualisiere ich die Firmware auf dem EXIP 414/E?

Rufen Sie die Weboberfläche auf, gehen Sie zum Verwaltungsbereich und laden Sie eine neue Firmware-Datei hoch. Updates sind auf www.kathrein.com verfügbar. Stellen Sie sicher, dass das Gerät während des Updates mit Strom versorgt bleibt.

BEDIENUNGSANLEITUNG EXIP 414/E KATHREIN

■ Unterstützt das SAT>IP-Protokoll
■ Entspricht dem SAT>IP-Standard nach EN 50585
■ Streamt DVB-S-/S2(HDTV)-Signale in einen IP-Datenstrom
- Einspeisung in verschiedene Netzwerktypen möglich: LAN (auch K-LAN, Powerline ...), WLAN-Einbindung über Router, z. B. FRITZ!Box, möglich
■ Vier unabhängige Tuner für je einen Datenstrom
■ Web-Interface zur Konfiguration, Administration und zur Einspielung von Software-Updates
■ Statusanzeige über LED
■ Unterschiedliche Clients ^1) möglich: Tablet PCs, Smartphones, Notebooks, SAT>IP-fähige Receiver (z. B. UFS 924)
■ Ein-/Ausschalter
■ Betrieb an verschiedenen Arten von LNBs, Multischaltern und Einkabel-Multischaltern möglich
■ Unterstützt die gängigen Schaltsignale: 14/18 V, 22 kHz, DiSEqC™1.0, Einkabel nach EN 50494
■ Vier Sat-Eingänge; ein Ethernet-RJ 45-Anschluss

■ Zur horizontalen Aufstellung (wie z. B. bei einem Receiver) oder Wandmontage mit mitgelieferter Montagehalterung geeignet

■ Für die Innenmontage

- C€

Lieferumfang

■ Effizientes Steckernetzteil zur Spannnungsversorgung
■ Kabelschuh für Erdungsanschluss
■ Halterung für Wandmontage
■ Anwendungshinweis

		Vous trouverez la version française du document sur:	www.kathrein.com
		Una versione italiana di questo documento è reperibile su:
		Encontrará la version española de este documento en la página:

1) Entsprechende Software/Apps auf dem jeweiligen Gerät vorausgesetzt

Montage- und Sicherheitshinweise

• Das beschriebene Gerät dient ausschließlich der Installation in Satelliten-Empfangsanlagen - jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
• Das Gerät darf nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
• Das Steckernetzteil ist nur für die Wandmontage zugelassen!
• Das Gerät ist mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm²) zu versehen.
• Nicht benützte F-Anschlüsse müssen mit einem EMK 05 (spannungsgetrennt) abgeschlossen werden.
  • Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.

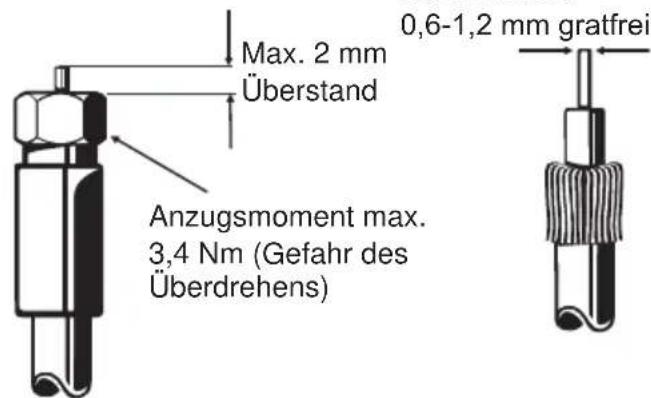

• Verbindungsstecker für Koaxialkabel: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.

• Nicht öffnen oder am Gerät manipulieren!
• Bei Arbeiten an der Anlage immer Steckernetzteil aus der Steckdose ziehen!
• Für die Geräteentwärmung muss freie Luftzirkulation möglich sein. Überhitzungsgefahr! Nach allen Seiten mind. 5 cm Abstand!
  • Zulässige Umgebungstemperatur: 0 bis +40°C

Achtung:

• Auf das Gerät sowie das Steckernetzteil dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Das Gerät sowie das Steckernetzteil dürfen nicht Tropf- oder Spritzwasser ausgesetzt werden.
• Das Steckernetzteil muss ohne Schwierigkeiten zugänglich und benutzbar sein.
• Das Gerät kann nur durch Ziehen des Steckernetzteils komplett vom Netz getrennt werden.

- Bei größerem Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.

Wandmontage

- Verwenden Sie für die Wandmontage nur die beiliegende Halterung (Schrauben sind nicht im Lieferumfang enthalten)

Wandhalter mit zwei Schrauben (∅ 4 mm, Kopfdurchmesser > 7 mm) montieren

• Alle Kabel anstecken/anschrauben
- Gerät mit den Füßen von oben in die Wandhalterung einführen

(in Montagelage A sollte das Gerät bei nachträglicher Kabelmontage gehalten werden. Damit wird verhindert, dass das Gerät eventuell aus der Halterung geschoben wird)

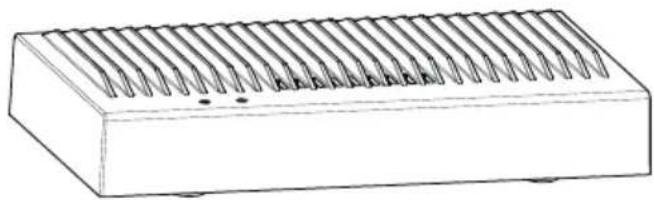

• Tischmontage (keine Fixierung notwendig)

1. RF1-Eingang V low im Quatro-Mode; Einkabel(EN 50494)-Anschluss

2. RF2-Eingang V high im Quatro-Mode

3. RF3-Eingang H low im Quatro-Mode

4. RF4-Eingang H high im Quatro-Mode

5. 10/100/1000-MBit-Ethernet

6. Reset-Taster

7. Ein-/Ausschalter

8. Netzteilanschluss (12 V/3 A)

Inbetriebnahme

Gehen Sie bei der Inbetriebnahme des EXIP 414 wie folgend erklärt vor:

1. Anschluss der RF-Eingänge:

2. An einem Quad-LNB oder Multischalter: Sie können die vier Eingangskabel wahlfrei anschließen. Das Gerät ist für diesen Fall bereits vorkonfiguriert.
   • An einem Quatro-LNB, Verteiler oder Abzweiger:

Sie müssen die vier Eingangskabel entsprechend der Spannungsbelegung (Tab 2) richtig anschließen. Im Web-Interface muss unter „LNB Einstellungen“, „Quatro“ eingestellt sein.

- An einem Einkabel-Multischalter/Einkabel-LNB:

Es muss nur der Anschluss RF1 mit einem Multischalter oder LNB verbunden werden. Im Web-Interface muss unter LNB Einstellungen, „OneCable“ und die verfügbaren UB-Slots eingestellt werden

2. Anschluss Netzwerk:

Der LAN-Anschluss muss mit dem Heimnetzwerk verbunden werden. Im Normalfall wird vom vorhandenen Router (z. B. FRITZ!Box) automatisch eine IP-Adresse vergeben. Im Webinterface ist unter „IP-Einstellungen“ „Automatisch“ eingestellt (default).

3. Anschluss „DC“:

Als Letztes wird das Netzteil zuerst am Server und danach an die Netzspannung angeschlossen

Übersicht LED

Tab 1 LED ... Status EXIP 414
„Power“ LED	Leuchtet grün Betrieb
	Ist aus Keine Spannungsversorgung
„Stream“ LED	Leuchtet blau Netzwerkverbindung hergestellt
	Blinkt blau Aktives Streaming (Datentransfer)
	Ist aus Netzwerk nicht angeschlossen

RF-Anschlüsse

Tab 2 Einkabel (EN 50)	494) Quatro Quad/DiSEqCTM
RF1 (950-2150 MHz)	14/18 V; 0/22 kHz 14 V;	0 kHz 14/18 V; 0/22 kHz
RF2 (950-2150 MHz)	14 V; 22 kHz 14/18 V; 0/22 kHz
RF3 (950-2150 MHz)		18 V; 0 kHz 14/18 V; 0/22 kHz
RF4 (950-2150 MHz)	18 V; 22 kHz 14/18 V; 0/22 kHz

Weitere-Anschlüsse

	Anwendung	Spezifikation
Ethernet	Anschluss an das Netzwerk	10/100/1000 MBit
DC-Buchse	Anschluss Steckernetzteil	12 V/3 A

Schalter und Taster

	Schalter/Taster wird ...	Löst folgende Aktion aus ...
Reset	Ca. fünf Sekunden gedrückt gehalten	Rücksetzen auf Werkseinstellung
On/Off		Gerät wird von der Spannungs-versorgung getrennt

Grundeinstellungen (Webinterface)

In den Netzwerk-Grundeinstellungen ist „Automatisch“ eingestellt. Das heißt, wenn der Server an einem Router angeschlossen wird, bekommt er automatisch eine IP-Adresse zugewiesen.

Der jeweilige Client (PC, App oder IP-Receiver) erkennt den Server per UPnP und es kann eine Verbindung aufgebaut werden.

Die Satelliten-Grundeinstellung ist „Quad/DiSEqC™“. Jeder RF-Anschluss gibt ein DiSEqC™- bzw. Analog-Schaltsignal aus, um das LNB- bzw. den Multischalter-Anschluss auf das benötigte Band zu schalten.

Weitere Einstellungen können im Web-Interface des EXIP 414 vorgenommen werden. Dazu geben Sie in Ihrem Web-Browser die IP-Adresse des EXIP 414 ein, gefolgt vom Port 9527, z. B. 192.168.175.35:9527. Die IP-Adresse Ihres EXIP 414 finden Sie im Menü Ihres Routers. Alternativ kann die IP-Adresse mit einem Software-Utility bestimmt werden z. B. „Intel® Tools for UPnP Technology“.

Nach Eingabe des Passwortes „exip“ gelangt man auf das Web-Interface.

Eine ausführliche Anleitung für das Web-Interface finden Sie unter „www.kathrein.de“.

Anwendung

Der Datenstrom, der vom EXIP 414 in Ihr Heimnetzwerk eingespeist wird, kann von nahezu jedem beliebigen IP-fähigen Endgerät wiedergegeben werden. Neben bereits SAT>IP-fähigen Receivern aus unserem Haus, wie z. B. dem UFS 924, UFS 906, UFS 916, ist bei vielen anderen Geräten lediglich das Aufspielen einer SAT>IP-Software nötig.

Eine Auswahl an Software für PCs, Laptops, Tablet-Computer und Smartphones finden Sie auf unserer Website „www.kathrein.de“ unter der Produktbeschreibung des EXIP 414.

Die Verknüpfung des EXIP 414 mit dem jeweiligem SAT>IP-fähigen Endgerät entnehmen Sie bitte der jeweiligen Software Dokumentation. Normalerweise sollte dies aber aufgrund der UPNP-Schnittstelle weitestgehend automatisch erfolgen.

Mögliche Fehlerursachen und deren Behebung

Problem Mögliche Ursache Fehlerbehebung
LED „Stream“ leuchtet nicht	Keine Netzwerk- verbindung	Netzwerkkabel anschließen
LED „Power“ leuchtet nicht	On/Off-Schalter steht auf „off“	Überprüfen Sie den Schalter an der Rückseite des Gerätes und stellen sie diesen auf „on“
LED „Power“ leuchtet nicht	Netzteil nicht an-geschlossen	Stecken Sie das Netzteil am Server an und verbinden Sie es mit dem 230-V-Netz

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Anschlussbeispiele (Symbolische Darstellungen)


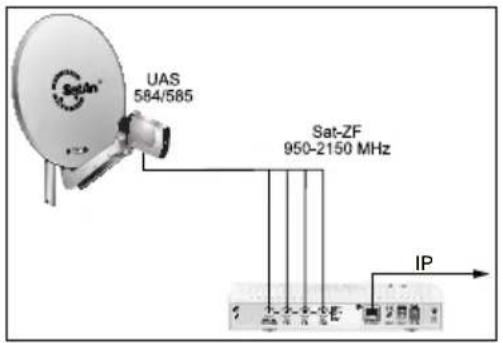


**) Überspannungsschutz KAZ 11/12

Technische Daten

Typ EXIP 414/E
Bestell-No 20510103
Teilnehmeranschlüsse 1 x 4
Frequenzbereich MHz 950 – 2150
Eingang 4 x Sat
Eingangspegelbereich dBμV 42 – 87
Impedanz Ω 75
Zul. Fernspeisespannung am Eingang V 12 – 20
Max. zulässiger Fernspeisestrom mA		400
Ausgangsspannung Horizontal	V	>17,5 (bei 400 mA)/< 19 (bei 0 mA)
Ausgangsspannung Vertikal	V	>12,5 (bei 400 mA)/< 14 (bei 0 mA)
Steuersignale		14/18 V, 22 kHz 0,6 Vpp(EN 61319-1), DiSEqCTM 1.0 (EN 61319-1 A11), Einkabel-System (EN 50494)
Leistungsaufnahme des Servers	W	typ. 12/min. 7
Zulässige Umgebungstemperatur	°C	0 – +40
Anschlüsse		F-Connectoren, RJ 45, Klinkenstecker 5,5 x 2,5 mm
Abmessungen (B x T x H)	mm	222 x 138 x 43
Verpackungs-Einheit/Gewicht	St./kg	1(4)/ca. 0,75
Netzteil
Eingangsnennspannung V		230
Spannung sekundär	V	12
Max Ausgangsstrom	A	3
Erfüllt die Richtlinien		EN 60065:2002 + A1:2006 + A11:2008 + A2:2010 + A12:2011 DIN EN ISO 12100-2:2004 + A1:2009 teilweise

936.4910/-/VMWI/0215/DE – Technische Änderungen vorbehalten!
