Produkttyp	Zylinder-Staubsauger
Marke	Concept
Modell	VP-8230
Abmessungen (L x B x H)	40 x 25 x 30 cm
Gewicht	4.5 kg
Leistungsaufnahme	1800 W
Staubkapazität	2.0 L Beutel oder beutellos zyklonisch? Angenommen beutellos: 1.5 L
Filtersystem	HEPA-Filter (waschbar)
Geräuschpegel	75 dB
Netzkabellänge	5 m
Reinigungsfunktionen	Trockensaugen, Fugendüse, Bürstendüse
Enthaltenes Zubehör	Bodendüse, Polsterdüse, Fugendüse
Wartung	Staubbehälter nach jedem Gebrauch leeren; Filter alle 3 Monate reinigen
Sicherheitsmerkmale	Automatische Abschaltung bei Überhitzung, Thermosicherung
Reparierbarkeit	Austauschbare Filter und Schlauch; Ersatzteile von Concept erhältlich

Häufig gestellte Fragen - VP-8230 Concept

Wie montiere ich den Staubsauger?

Schließen Sie den Schlauch an das Hauptgerät an und befestigen Sie dann die gewünschte Düse. Beachten Sie die Montageanleitung im Handbuch.

Der Staubsauger hat keine Saugkraft. Was soll ich tun?

Überprüfen Sie, ob der Staubbehälter voll oder der Filter verstopft ist. Leeren Sie den Behälter und reinigen Sie den Filter mit Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Wie oft sollte ich den HEPA-Filter wechseln?

Der HEPA-Filter sollte je nach Nutzung alle 6 bis 12 Monate ausgetauscht werden. Waschbare Filter können mit Wasser gereinigt werden.

Kann ich den Staubsauger für nasse Oberflächen verwenden?

Nein, dieser Staubsauger ist nur für die Trockenanwendung ausgelegt. Die Verwendung auf nassen Oberflächen kann den Motor beschädigen.

Das Netzkabel zieht sich nicht vollständig ein. Was ist los?

Stellen Sie sicher, dass das Kabel nicht verdreht oder blockiert ist. Ziehen Sie das Kabel vorsichtig heraus und drücken Sie langsam die Aufrolltaste. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Was soll ich tun, wenn der Staubsauger überhitzt?

Schalten Sie den Staubsauger aus und ziehen Sie den Netzstecker. Lassen Sie ihn mindestens 30 Minuten abkühlen. Überprüfen Sie vor dem Neustart auf Verstopfungen im Schlauch oder Filter.

Wie reinige ich den Staubbehälter?

Drücken Sie die Entriegelungstaste, um den Behälter zu entfernen. Leeren Sie ihn in einen Mülleimer. Waschen Sie den Behälter mit warmem Wasser und trocknen Sie ihn gründlich, bevor Sie ihn wieder anbringen.

Welches Zubehör ist mit dem VP-8230 kompatibel?

Der Staubsauger verwendet einen Schlauch mit 35 mm Durchmesser. Alle standardmäßigen Concept-Zubehörteile dieser Größe sind kompatibel, einschließlich Bodendüsen und Fugendüsen.

Wie kann ich den Geräuschpegel reduzieren?

Stellen Sie sicher, dass die Filter sauber und der Staubbehälter nicht überfüllt ist. Die Verwendung einer Weichbürstendüse auf harten Böden kann den Lärm leicht reduzieren.

Mein Staubsauger riecht verbrannt. Was tun?

Ziehen Sie sofort den Netzstecker. Ein verbrannter Geruch kann auf einen verstopften Schlauch oder ein Motorproblem hinweisen. Überprüfen Sie auf Verstopfungen; wenn keine gefunden werden, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG VP-8230 Concept

Vielen Dank, dass Sie sich für ein Produkt der Marke Concept entschieden haben. Wir wünschen Ihnen, dass Sie mit diesem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung sorgfältig durch und bewahren Sie diese gut auf. Stellen Sie sicher, dass auch andere Personen, die den Staubsauger benutzen werden, sich mit dieser Anleitung vertraut gemacht haben.

Technische Parameter
Spannung 230 V ~ 50 Hz
Leistung 800 W
Geräuschentwicklung < 79 dB (A)

WICHTIGE SICHERHEITSHINWEISE

• Das Gerät nicht anders benutzen als in dieser Anleitung beschrieben ist.
• Vor dem ersten Einsatz alle Verpackungen und Aufkleber vom Gerät entfernen.
- Überprüfen Sie, ob die Anschlussspannung den Werten auf dem Typenschild des Gerätes entspricht.
- Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist bzw. wenn der Stecker in der Steck-dose steckt.
- Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät nicht benutzt wird.
- Zum Trennen des Gerätes von der Steckdose nie am Anschlusskabel ziehen, sondern den Stecker greifen und durch Herausziehen von der Steckdose trennen.
- Lassen Sie nicht zu, dass Kinder und Unbefugte das Gerät handhaben, und benutzen Sie es außerhalb von ihrer Reichweite.
- Personen mit eingeschränkter Bewegung, mit verminderter Sinneswahrnehmung, mit unzureichenden geistigen Fähigkeiten oder Personen, die mit der Bedienung nicht vertraut gemacht wurden, dürfen das Gerät nur unter Aufsicht einer mit dem Gerät vertraut gemachten Person benutzen.
- Es ist erhöhte Vorsicht geboten, wenn Sie das Gerät in der Nähe von Kindern betreiben.
• Das Gerät nicht als Spielzeug verwenden.
- Benutzen Sie das Gerät nicht draußen oder auf nasser Oberfläche, es droht Verletzungsgefahr durch Stromschlag.
- Verwenden Sie nur das vom Hersteller empfohlene Zubehör.
- Verwenden Sie das Gerät nicht mit beschädigtem Anschlusskabel oder Stecker. Lassen Sie den Mangel umgehend von einem autorisierten Servicecenter beheben.
- Fahren Sie weder mit dem Fußbodenmundstück noch mit dem Gerät über das Zuleitungskabel.
- Ist das Gerät mit einer Rotationsbürste ausgestattet, kann es gefährlich sein, mit dem Gerät über das Zuleitungskabel zu fahren.
- Ziehen Sie und tragen Sie das Gerät nicht am Zuleitungskabel.
- Halten Sie das Gerät von Wärmequellen, wie Heizkörpern, Öfen etc. fern. Vor direkter Sonneneinstrahlung und Feuchtigkeit schützen.
- Berühren Sie das Gerät nicht mit feuchten oder nassen Händen.
- Legen Sie keine Gegenstände in die Öffnungen ein. Das Gerät nicht verwenden, wenn eine der Öffnungen verstopft ist.
- Beim Ausstecken des Gerätes aus der Steckdose den Hauptschalter ausschalten, danach den Stecker aus der Steckdose herausziehen.
- Es ist erhöhte Vorsicht beim Saugen auf Treppenstufen geboten.

• Wenn die Saugöffnung verstopft ist, schalten Sie das Gerät aus und entfernen die Schmutzpartikel vor einem erneuten Einschalten.
• Beim Aufrollen des Zuleitungskabels halten Sie dieses fest, um ein Herumschlagen des Kabels zu vermeiden.
• Beim Einsatz des Zubehörs, während des Reinigens oder im Falle einer Störung schalten Sie das Gerät ab und ziehen Sie den Stecker aus der Steckdose.
• Vor dem Einsatz des Gerätes die entsprechende Länge des Zuleitungskabels auswickeln. Die gelbe Markierung am Anschlusskabel zeigt die ideale Kabellänge. Wickeln Sie das Anschlusskabel nicht bis hinter die rote Markierung ab.
  • Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.
  • Saugen Sie keine brennenden Gegenstände, wie Zigaretten, Streichhölzer oder heiße Asche auf.
• Setzen Sie das Gerät nicht in feuchten Räumen ein, saugen Sie keine feuchten Gegenstände oder Flüssigkeiten, brennbare Flüssigkeiten (wie Benzin) und verwenden Sie das Gerät auch nicht in Räumlichkeiten, in denen sich diese Stoffe befinden könnten.
• Saugen Sie nie ohne Staubbeutel und Staubsaugerfilter. Vergewissern Sie sich bei jedem Einsatz des Gerätes, dass der Staubsaugerbeutel und die Filter des Staubsaugers korrekt eingesetzt sind.
• Tauchen Sie das Anschlusskabel, den Stecker oder das Gerät nicht in Wasser oder in andere Flüssigkeiten ein.
• Das Gerät und das Anschlusskabel regelmäßig auf Beschädigungen überprüfen. Ein beschädigtes Gerät nicht einschalten.
• Vor dem Reinigen und nach dem Einsatz das Gerät ausschalten, von der Steckdose trennen und abkühlen lassen.
• Vor dem Saugen große oder scharfe Gegenstände, die den Staubbeutel oder einen der Staubsaugerfilter beschädigen könnten, von der abzusaugenden Oberfläche entfernen.
  • Gerät nicht mit verschmutzten Filtern benutzen.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an einen autorisierten Reparaturservice.

Bei einer Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Gewährleistungsreparatur anerkannt werden.

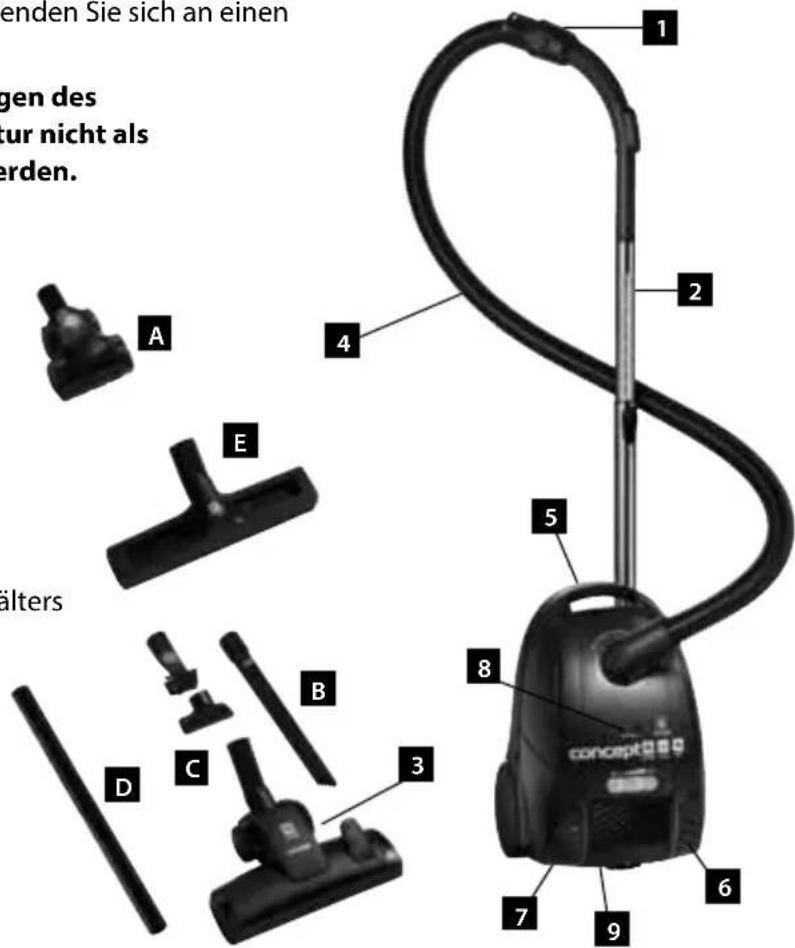

PRODUKTBESCHREIBUNG

1. Schlauchhalter
2. Teleskoprohr
3. Fußbodenmundstück
4. Biegsamer Schlauch
5. Halter zum Tragen
6. Taste zum Aufwickeln des Kabels
7. Taste zum Ausschalten
8. Anzeige für den Füllstand des Staubbehälters
9. Filter des Luftausgangs

Zubehör

A. Turboburste klein
B. Schlitzmundstuck
C. Mundstuck für Polsterungen
D. 0.5m Düse
E. Düse für Holzfusböden

BEDIENUNGSANLEITUNG

ZUSAMMENBAUEN DES STAUBSAUGERS

HINWEIS: Vor dem Aufsetzen oder der Abnahme des Zubehörs den Stecker stets aus der Steckdose herausziehen!

1. Anschluss des flexiblen Schlauches an den Staubsauger
   Den flexiblen Schlauch in die Saugöffnung des Staubsaugers einschieben.
   Drücken Sie, bis Sie einen Klick und damit die Einsenkung in die richtige Stellung hören.
   Zum Herausnehmen des flexiblen Schlauches beide Sicherungstasten drücken und den Schlauch herausnehmen (Abb. 1).
   Die Saugkraft kann manuell am Handgriff des Schlauches geregelt werden.
   Schieberegler geschlossen – stärkerer Luftzug.
   Schieberegler geöffnet – schwächerer Luftzug.
2. Aufsetzen des Teleskoprohrs auf den Schlauchansatz
   Das Teleskoprohr auf den Schlauchansatz aufsetzen und leicht drehen.
3. Verlängerung des Teleskoprohrs
   Drücken Sie die Kunststoffarretierung und ziehen Sie das kleinere Rohr auswärts heraus.
4. 1. Aufsetzen der Fußbodendüse auf das Teleskoprohr
      Teleskoprohr in die Fußbodendüse einsetzen und leicht drehen.
      Die Klappe (Abb. 2) dient zum Umschalten des Fußbodenmundstücks auf Bürsten (für glatte Fußböden) oder zum glatten Absaugen (für Teppiche).

ZUBEHÖR

1. Schlitzmundstück Dient zum Absaugen von schwer zugänglichen Bereichen, wie z.B. Heizkörpern, Schlitzen, Ecken, Podesten, Polsterzwischenräumen etc.

2. Mundstück für Polsterungen mit abnehmbarer Bürste Dieses Mundstück wird für kleinere gepolsterte Flächen verwendet. Die Bürste dient zum Absaugen und Reinigen von Fächern, Bü- chern, Möbeln etc.

EINSATZ DES STAUBSAUGERS

Vor dem Einsatz des Staubsaugers vergewissern Sie sich, ob Filter und Staubbeutel korrekt eingesetzt und befestigt sind. Wickeln Sie die entsprechende Kabellänge ab. Die gelbe Markierung am Anschlusskabel zeigt die ideale Kabellänge. Das Anschlusskabel nicht über die rote Markierung herausziehen!

1. Stecker in die Steckdose der elektrischen Spannung stecken.
2. Schalter zum Einschalten des Staubsaugers drücken.
3. Stellen Sie den Leistungsregler auf die gewünschte Saugleistung ein.
4. Nach Beenden des Saugens schalten Sie das Gerät ab und ziehen Sie den Stecker aus der Steckdose der elektrischen Spannung.
5. Zum Aufrollen des Kabels drücken Sie die Taste des Aufwicklers mit einer Hand und sichern Sie mit der anderen Hand das Kabel, sodass dieses nicht herumschlägt.

Sofern der Indikator des Restvolumens des Staubsaugerbeutels rot ist, wechseln Sie sofort den Staubsaugerbeutel aus.

HINWEIS: wenn der Indikator nach dem Wechsel des Beutels weiterhin rot ist, kann dies mehrere Ursachen haben:

• einer der Luftdurchlässe (Schlauch, teleskopisches Rohr, Saugöffnung, Bürstenaufsatz oder andere Aufsätze) ist verstopft,
  • Motorfilter ist verschmutzt,
  • Filter des Luftausgangs ist verschmutzt,

Prüfen Sie jede dieser Möglichkeiten und beseitigen Sie dieses Problem vor einem weiteren Einsatz des Gerätes. Sofern es Ihnen nicht gelingt, die Ursache des Problems festzustellen, bringen Sie das Gerät in das nächste Servicecenter. Benutzen Sie das Gerät nie, wenn der Indikator des Füllstandes des Staubsaugerbeutels während des Betriebs ganz rot ist, denn Sie könnten dadurch den Motor unwiderruflich beschädigen.

REINIGUNG UND WARTUNG

Das Zubehör und der Staubsauger können mit einem feuchten Lappen gereinigt werden. Gerät nie in Wasser eintauchen! Zum Reinigen keine aggressiven Stoffe, wie z. B. Lösungsmittel oder Scheuermittel, verwenden!

1. Gerät vom Netz trennen, den Schlauch aus der Saugöffnung herausschieben und die Abdeckung des Staubsaugers öffnen (Abb. 3).
2. Den gebrauchten Staubbeutel herausnehmen und diesen entsorgen. Achten Sie darauf, dass dieser während der Handhabung nicht aufgerissen wird.
3. Einen neuen Beutel durch Einschieben der Hartpapierplatte in den Halter einlegen und in den Staubsauger einschieben (Abb. 4). Die Öffnung des Beutels muss sich gegenüber der Öffnung des Staubsaugerdeckels befinden.
4. Mit dem Gerät stets nur unter Verwendung eines Staubsaugerbeutels arbeiten! Wenn Sie vergessen, den Staubbeutel einzulegen oder diesen falsch einlegen, lässt sich die Abdeckung (Verkleidung) nicht ganz schließen.
5. Abdeckung schließen und diese drücken, bis sie einrastet.

- Die Filter sollten bei sichtbarer Verschmutzung oder bei Abnahme der Saugleistung des Staubsaugers gereinigt oder gewechselt werden. Prüfen Sie diese nach jedem Einsatz des Staubsaugers.

• Um den Staubsauger nicht zu beschädigen, benutzen Sie diesen nur mit richtig eingesetzten Filtern.
• Vor einem Filterwechsel trennen Sie den Staubsauger vom Stromkreis.
• Geeignete Filtertypen können Sie bei ihrem Händler kaufen oder beim Hersteller bestellen.

REINIGUNG UND WECHSEL DES MOTORFILTERS

1. Nach dem Abtrennen des flexiblen Schlauches die Abdeckung des Staubsaugers öffnen.
2. Den Staubsaugerbeutel aus dem Halter herausschieben, sodass Sie einen besseren Zugriff auf den Motorfilter haben.
3. Motorfilter herausnehmen (Abb. 5). Der Filter kann durch Ausklopfen gereinigt werden. Sofern der Filter stark verschmutzt ist, kann man ihn unter lauwarmem Wasser abwaschen und ordentlich trocknen lassen.
4. Den gereinigten oder neuen Motorfilter in den Staubsauger einsetzen und die Abdeckung des Staubsaugers schließen.

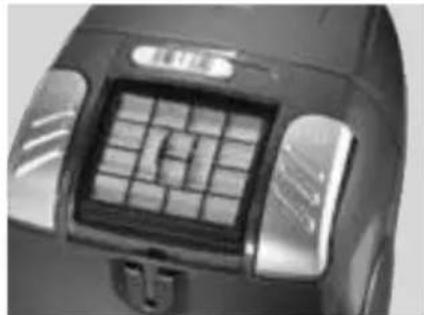

REINIGUNG UND WECHSEL DES FILTERS VOM LUFTAUSGANG

Filter des Luftausgangs wechseln. Dieser Staubsaugertyp ist am Ausgang mit einem H.E.P.A. Filter ausgestattet (Abb. 6), der in der Lage ist, sehr feine Staubpartikel aufzufangen. Diesen Filter kann man durch mechanisches Ausklopfen und mit einer weichen Bürste reinigen. Einen stark verschmutzten Filter kann man nach diesem Schritt abwaschen und mit einer weichen Bürste unter lauwarmem Wasser ohne Reinigungsmittel reinigen. Es ist wichtig, die nassen Teile gründlich trocknen zu lassen. Der feuchte Filter könnte durch das Saugen vernichtet werden! Zum Trocknen keinen Haartrockner verwenden!

Anmerkung: Die Nassreinigung kann einen größeren Filterverschleiß, und damit die Verkürzung der Lebensdauer zur Folge haben.

PROBLEMLÖSUNGEN

Problem Ursache Lösung
Der Motor funktioniert nicht.	Der Stecker ist nicht richtig oder nicht vollständig in die Steckdose gesteckt.	Anschluss des Steckers in der Steckdose prüfen
	Stecker wird nicht mit Strom versorgt.	Prüfen, ob Spannung vorhanden ist, z. B. durch ein anderes Gerät.
Motor hat aufgehört zu arbeiten.	Schlechter oder unzureichender Luftstrom, der Motorwärmeschutz hat reagiert.	Zuleitungskabel aus der Steckdose ziehen. Luftdurchlass vom Einlass und Auslass, Reinheit der Filter prüfen und freilegen bzw. Staubbeutel wechseln. Staubsauger abkühlen lassen.
Vordere Abdeckung lässt sich nicht schließen	Falsch eingelegter Staubsaugerbeutel.	Sitz des Staubsaugerbeutels prüfen.
Saugleistungsminderung	Voller oder verstopfter Staubsaugerbeutel.	Staubsaugerbeutel wechseln.
	Filter ist verstopft. Filter reinigen oder wechseln.
	Bürstenkopf, Rohr oder Schlauch verstopft.	Luftdurchlass vom Einlass und Auslass prüfen und freilegen.
Staubsauger erwärmt sich	Erwärmung des Staubsaugers während des Betriebs ist normal, es handelt sich um keinen Fehler.

ZUBEHÖR ZUM NACHKAUFEN

Zum Gerät können Sie folgendes Zubehör nachkaufen:

SMS-Staubbeutel (5 St. + 2 St. Motorfilter) Bestell. Nr. sms9000 Preis laut der gültigen Preisliste Motorfilter Bestell. Nr. 44291323 Preis laut der gültigen Preisliste H.E.P.A.-Filter im Luftausgang Bestell Nr. 44291322 Preis laut der gültigen Preisliste

SERVICE

Die Wartung umfangreicherer Probleme oder das Ausführen einer Reparatur, die einen Eingriff in die inneren Teile des Produktes erfordert, ist durch einen Fach-Servicemitarbeiter vorzunehmen.

UMWELTSCHUTZ

• Recyclen Sie die Verpackungsmaterialien und alte Geräte.
• Die Verpackung des Gerätes im sortierten Abfall entsorgt werden.
- Plastikbeutel aus Polyethylen (PE) entsorgen Sie beim Werkstoff-Recycling.

Recyclen des Gerätes am Ende der Lebensdauer:

Das Symbol am Produkt oder dessen Verpackung zeigt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist erforderlich, dieses in eine Sammelstelle für Recycling elektrischer und elektronischer Anlagen abzuliefern. Durch Sicherstellung einer richtigen Entsorgung dieses Produktes helfen Sie, negative Auswirkungen auf die Umwelt und menschliche Gesundheit zu vermeiden, die sonst durch eine ungeeignete Entsorgung dieses Produktes verursacht würden. Detailliertere Informationen zum Recycling dieses Produktes können Sie bei der entsprechenden örtlichen Behörde in Erfahrung bringen, beim Dienst für Entsorgung von Haushaltsabfall oder in dem Geschäft, in dem Sie das Produkt erworben haben.
