SY-103E13-E4-C55-L52-900 - Dunstabzugshaube PRIVILEG - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Privileg
Modell	SY-103E13-E4-C55-L52-900
Breite	90 cm
Installationsart	Wandmontiert oder Insel (je nach Modellcode)
Abluftleistung (max.)	ca. 600-700 m³/h
Geräuschpegel (max.)	ca. 65 dB
Beleuchtung	LED-Lampen, 2x 3W
Bedienelemente	Elektronische Drucktasten mit Timer
Anzahl Geschwindigkeiten	3 + Boost
Fettfiltertyp	Aluminium, waschbar
Aktivkohlefilter (optional)	Ja, für Umluftbetrieb
Abluftdurchmesser	150 mm
Stromversorgung	220-240 V ~ 50/60 Hz
Nennleistung	ca. 200 W
Maße (B x T x H)	900 x 500 x 400 mm
Nettogewicht	ca. 15 kg
Energieklasse	A+
Wartung	Fettfilter monatlich reinigen; Aktivkohlefilter alle 3-6 Monate ersetzen
Sicherheitsmerkmale	Überhitzungsschutz, automatische Abschaltung
Ersatzteile verfügbar	Filter, Lampen, Motor (über autorisierten Kundendienst)

Häufig gestellte Fragen - SY-103E13-E4-C55-L52-900 PRIVILEG

Wie installiere ich die Dunstabzugshaube?

Sicherstellen der ordnungsgemäßen Abluft oder Umluftbetrieb verwenden. Befolgen Sie die Installationsanleitung für Abstände und Montage. Bei Wandmontage Löcher bohren und Dübel verwenden.

Wie oft sollte ich den Fettfilter reinigen?

Reinigen Sie den Aluminium-Fettfilter jeden Monat oder häufiger bei häufigem Kochen. Waschen Sie ihn mit warmem Seifenwasser oder in der Spülmaschine.

Kann ich die Haube ohne Abluftleitung verwenden?

Ja, Sie können sie im Umluftbetrieb verwenden. Sie müssen Aktivkohlefilter (nicht im Lieferumfang) installieren, um Gerüche zu absorbieren.

Wie ersetze ich den Aktivkohlefilter?

Entfernen Sie den Fettfilter, lokalisieren Sie den Aktivkohlefilter und ersetzen Sie ihn alle 3-6 Monate. Stellen Sie sicher, dass er fest eingerastet ist.

Was bedeuten die Geschwindigkeitsstufen?

Stufe 1 ist für schonendes Kochen, Stufe 2 für normalen Gebrauch, Stufe 3 für starken Dampf und Boost für schnelle Rauchbeseitigung.

Die Haube ist laut. Ist das normal?

Der Geräuschpegel variiert je nach Stufe. Maximale Lautstärke liegt bei etwa 65 dB, vergleichbar mit einem Gespräch. Bei übermäßiger Lautstärke prüfen Sie auf lose Teile oder verstopfte Abluft.

Wie setze ich den Filteralarm zurück?

Drücken und halten Sie die Timer-Taste 3 Sekunden lang, bis die LED erlischt. Der Alarm erinnert Sie daran, die Filter zu reinigen/ersetzen.

Die Beleuchtung funktioniert nicht. Was soll ich tun?

Überprüfen Sie die LED-Lampen (durch gleichen Typ ersetzen) und den elektrischen Anschluss. Wenn sie immer noch aus sind, kontaktieren Sie den Kundendienst, da der LED-Treiber defekt sein könnte.

Wie pflege ich die Oberfläche der Haube richtig?

Wischen Sie mit einem feuchten Tuch und mildem Reinigungsmittel. Vermeiden Sie Scheuermittel. Trocknen Sie gründlich, um Wasserflecken zu vermeiden.

Wo finde ich Ersatzteile oder Kundendienst?

Kontaktieren Sie autorisierte Privileg-Servicezentren oder suchen Sie online nach Teilen. Geben Sie die Modellnummer SY-103E13-E4-C55-L52-900 bei der Bestellung an.

BEDIENUNGSANLEITUNG SY-103E13-E4-C55-L52-900 PRIVILEG

SY-103E13-E4-C55-L52-600

SY-103E13-E4-C55-L52-900

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle onen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshin und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Lieferung DE-3

Lieferumfang DE-3

Lieferung kontrollieren ..... DE-3

Verpackungs-Tipps DE-3

Sicherheit DE-4

Bestimmungsgemäßer Gebrauch .. DE-4

Begriffserklärung DE-4

Symbolerklärung DE-4

Sicherheitshinweise ..... DE-4

Umluft- oder Abluftbetrieb? ..... DE-8

Umluftbetrieb ..... DE-8

Abluftbetrieb DE-8

Vorarbeiten für die Montage ..... DE-9

Für Abluftbetrieb DE-9

Stromanschluss ..... DE-9

Benötigtes Montagematerial ..... DE-10

Teileliste DE-10

Werkzeuge und Hilfsmittel ..... DE-10

Schrauben DE-10

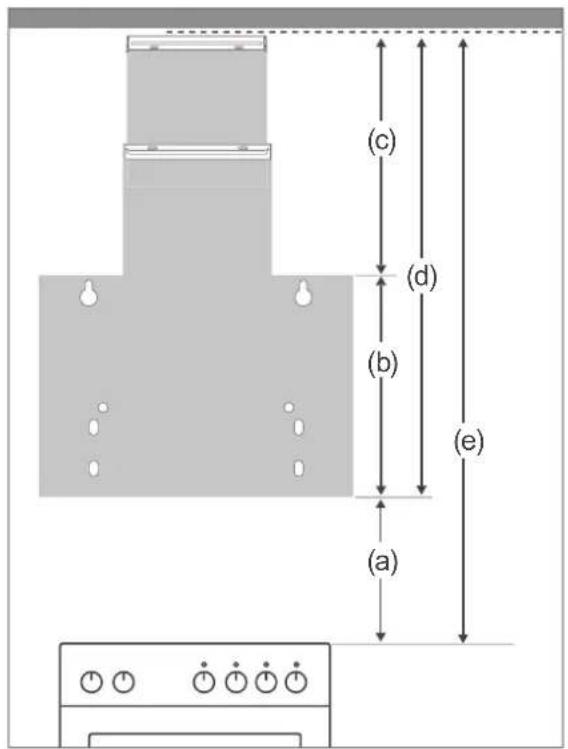

Platzbedarf und Befestigungsmaße

für die Montage .....DE-11

Platzbedarf .....DE-11

Befestigungsmaße .....DE-11

Montage DE-12

Bohrlöcher setzen DE-12

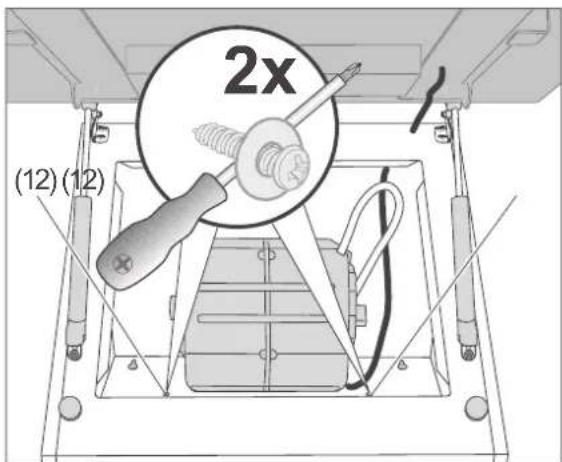

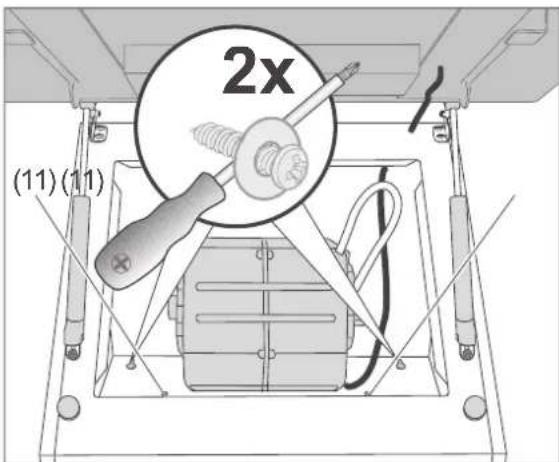

Dunstabzugshaube anbringen .... DE-13

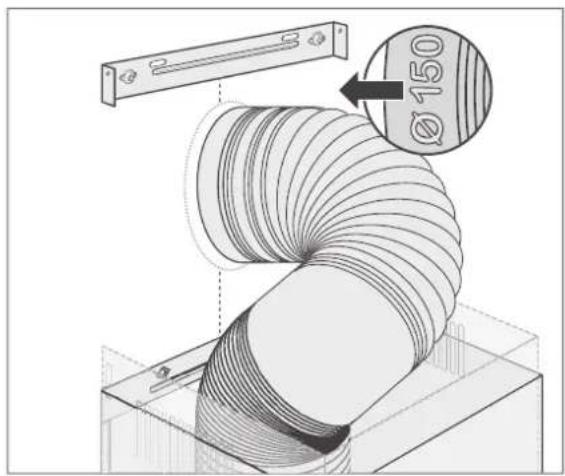

Abluftschlauch anbringen ..... DE-14

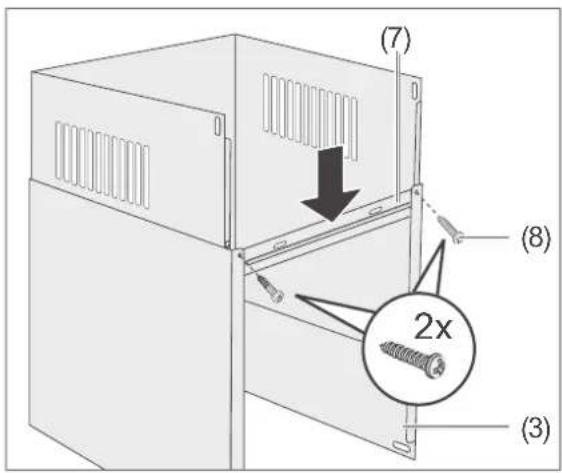

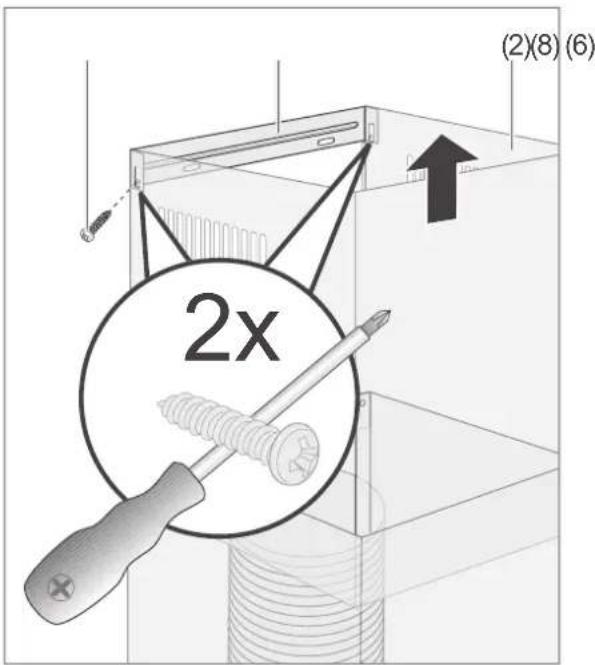

Kaminblende montieren ..... DE-14

Funkti-

Bedienung DE-16

Voraussetzungen DE-16

Aktivkohlefilter DE-16

Beleuchtung einschalten ..... DE-16

Geraät ein-/ausschalten . . . . . . . . DE-16

Gebläsestufe ändern ..... DE-16

Timer-Funktion DE-16

Energiespartipps ..... DE-16

Pflege und Wartung ..... DE-17

Gehäuse reinigen ..... DE-17

Fettfilter reinigen ..... DE-17

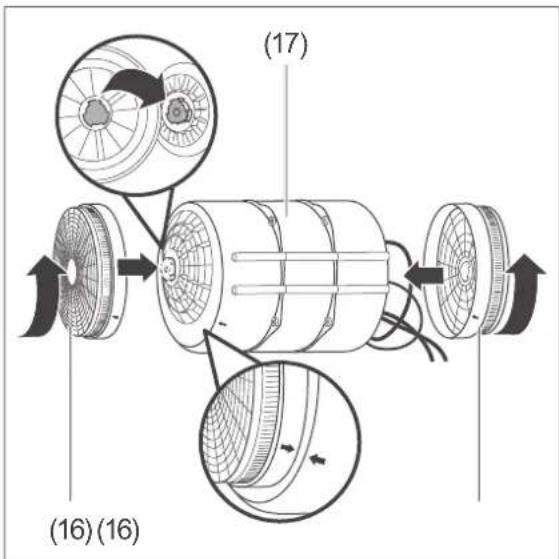

Aktivkohlefilter einsetzen/ersetzen DE-18

Beleuchtung DE-19

Fehlersuchtabelle ..... DE-20

Unser Service DE-21

Allgemeiner Service ..... DE-21

Ersatzteile DE-21

Aktivkohlefilter bestellen ..... DE-21

Umweltschutz DE-22

Elektro-Altgeräte umweltgerecht

entsorgen DE-22

Aktivkohlefilter entsorgen ..... DE-22

Verpackung DE-22

Produktdatenblatt gemäß

VO (EU) Nr. 65/2014 ..... DE-23

Produktinformation gemäß

VO (EU) Nr. 66/2014 DE-25

Technische Daten ..... DE-27

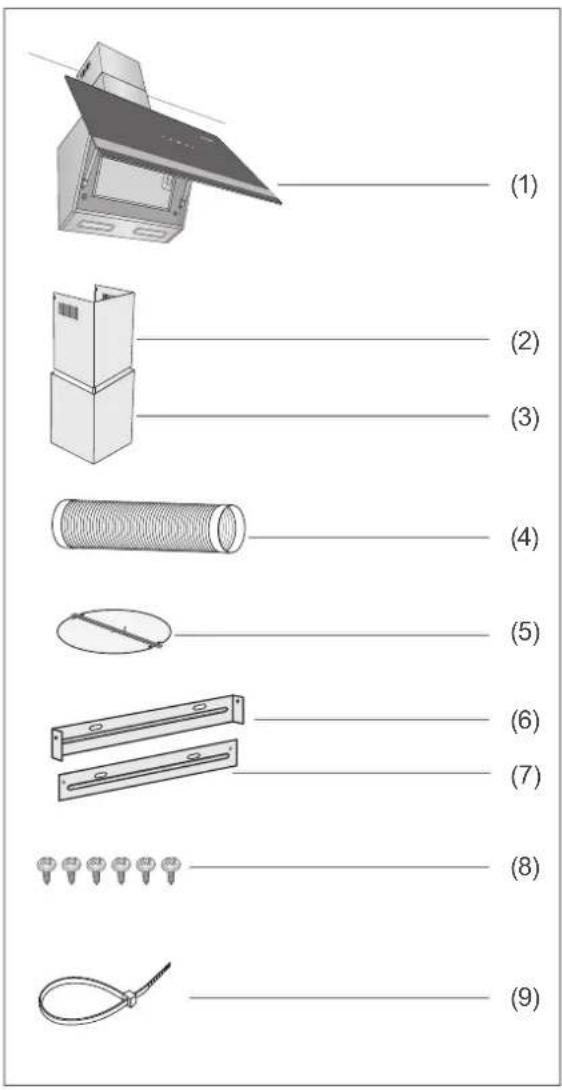

Lieferung

(1) Dunstabzugshaube
(2) Oberer Teil der Kaminblende
(3) Unterer Teil der Kaminblende

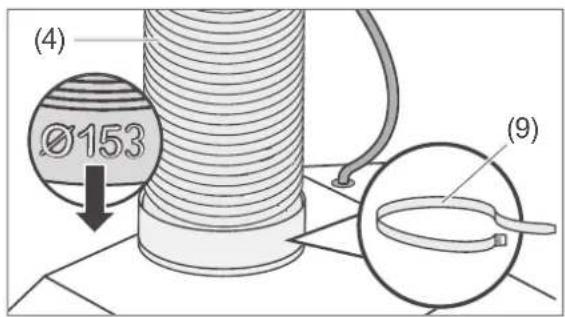

(4) Abluftbetrieb: Abluftschlauch

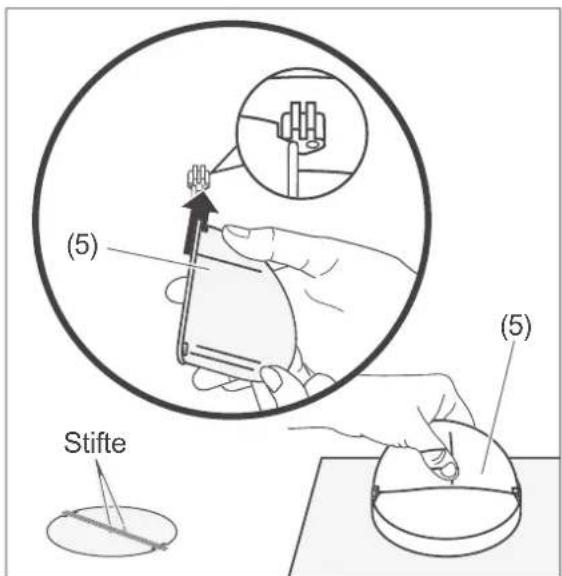

(5) Abluftbetrieb: Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) 6 Blechschrauben 4,0 × 8 mm
(9) Kabelbinder

Lieferung kontrollieren

1. Packen Sie das Gerät aus.
2. Entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-21).

Nicht zum Lieferumfang gehören

- die zur Wandmontage benötigten Schrauben und Dübel, da deren Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten (siehe „Benötigtes Montagematerial“ auf Seite DE-10). - ein Aktivkohlefilter. Dieser für den Umluftbetrieb benötigt. Zubehör-Bestellung siehe „Unser Service“ auf Seite DE-21.

WARNUNG!

Stromschlaggefahr!

■ Nie ein beschädigtes Gerät in Betrieb nehmen.

Verpackungs-Tipps

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest

während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz ausgelegt.

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Glasbruch

Schutzklasse I

Sicherheitshinweise

In diesem Kapitel finden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
■ Falls der Netzstecker nach dem Einbau nicht mehr zugängig ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen.
■ Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
■ Immer am Netzstecker selbst nicht am Netzkabel anfassen.
■ Netzstecker niemals mit feuchten Händen anfassen.
■ Netzkabel und -stecker nie in Wasser oder andere Flüssigkeiten tauchen.
■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist,
– Rauch entwickelt oder verbrannt riecht,
-ungewohnte Geräusche von sich gibt.
In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite DE-21).
■ Abdeckungen der Leuchten nicht entfernen.
■ Nicht versuchen, die Leuchtmittel auszutauschen.
■ Wenn das Netzkabel des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.
Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen.

■ Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
- Wenn eigenständig oder unsachgemäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.
■ Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.
■ Das Gerät entspricht der Schutzklasse I und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden.

Risiken für bestimmte Personengruppen

Erstickungsgefahr!

■ Kinder nicht mit der Verpackungsfolie spielen lassen. Diese können sich darin verfangen oder ersticken.
■ Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

! VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
■ Reinigung und Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.
■ Kinder dürfen nicht mit dem Gerät spielen.

Risiken im Umgang mit Dunstabzugshauben

Stromschlaggefahr!

■ Vor dem Bohren der Löcher für die Wandbefestigung sicherstellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät überprüfen).
■ Sollte eine Glasabdeckung zerbrochen sein, darf die Dunstabzugshaube nicht verwendet werden, bis die Glas abdeckung ersetzt worden ist. Setzen Sie sich in diesem Fall mit unserem Service in Verbindung (siehe Seite DE-21).

Verletzungsgefahr!

■ Bei der Montage beachten, dass einige Teile scharfe Kanten aufweisen.
■ Zur Montage eine stabile Stehleiter benutzen.
■ Nur Montagematerial verwenden, das für die Beschaffenheit der Decken und Wände geeignet ist. Im Zweifelsfall einen Fachmann befragen.

Brandgefahr!

■ Der Abstand zwischen der Oberfläche der Koch stelle und der Unterkante der Dunstabzugshaube muss bei Gas-herden mindestens 65 cm betragen.
■ Bei Gaskochmulden unbedingt die Gebrauchsanleitung der Kochmulde beachten! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.
■ Unter der Dunstabzugshaube nicht fl ambieren!
■ Frittiert werden darf unter der Dunstabzugshaube nur unter ständiger Beobachtung.
■ Dunstabzugshaube sauber halten. Fettablagerungen können sich bei starker Hitzeeinwirkung entzünden.
■ Dunstabzugshaube nach den Angaben der Anweisung reinigen.
■ Der Anschluss an eine Steckdosenleiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates System zur Fernüberwachung und -steuerung ist unzulässig.

Verbrennungsgefahr!

■ Berührbare Teile können heiß werden, wenn sie mit Kochgeräten benutzt werden.

Risiken bei Abluftbetrieb

Erstickungs-/Explosionsgefahr!

Dem Raum, in dem eine Dunstabzugs-haube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten wie Gas- oder andere Brennstoffheizungen in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.

■ Ein gefahrloser Betrieb ist möglich, wenn z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zu-luftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird. Dadurch wird ein Rücksaugen der Ab-gase vermieden.
■ Bei einer Beurteilung der erforderlichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Den zuständigen Schornsteinfegermeister zu Rate ziehen.
■ Dunstabzugshaube niemals an einen Belüftungsschacht bzw. Raum- oder Abgaskamin anschließen! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, ausschließlich für die Dunstabzugshaube vorgesehenen Luft kanal nach außen geführt werden.

! HINWEIS

Beschädigungsgefahr!

■ Zum Abluftbetrieb ist ein Wand- bzw. Deckendurchbruch mit einem Durchmesser von mindestens 15,5 cm erforderlich.
■ Wir empfehlen Ihnen, diesen Durchbruch (Kernbohrung) von einem Fachbetrieb (Elektroinstallation) vornehmen zu lassen.
■ Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Damit den Fachbetrieb beauftragen, der den Wanddurchbruch vornimmt.
■ Bitte bedenken: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Dunstabzugshaube.
■ Von Bundesland zu Bundesland gelten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft.

Den Schornsteinfegermeister um Rat fragen.

Umluft- oder Abluftbetrieb?

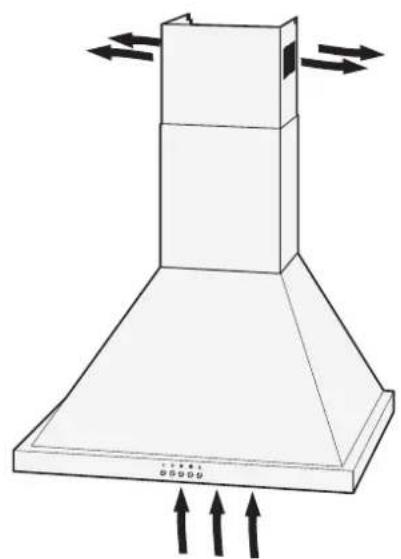

Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das hier beschriebene Gerät.

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen der Raumluft wieder zugeführt.

Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch einen Aktivkohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten. Bezugsquelle (siehe „Unser Service“ auf Seite DE-21).

– Vorteil: Einfache Montage

– Nachteil: Mit zunehmender Verschmutzung des Aktivkohlefilters lassen Reinigungs- und Ansaugwirkung nach. Der Aktivkohlefilter muss je nach Benutzung erneuert werden; mindestens etwa alle sechs Monate überprüfen.

Abluftbetrieb

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über den Abluftschlauch ins Freie geleitet.

– Vorteil: Kohlefilter nicht erforderlich, Geruchsbelästigung stets sehr gering.

Nachteile:

– Wanddurchbruch mit passendem Schlauchanschluss erforderlich.

- Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich. Erkundigen Sie sich vor der Montage bei Ihrem Bezirksschornsteinfeger nach örtlichen Vorschriften.

Als Mieter der Wohnung benötigen Sie zum Einbau die Genehmigung des seigentümers.

Vorarbeiten für die Montage

Für Abluftbetrieb

WARNUNG

Erstickungs-/Explosionsgefahr!

■ Dunstabzugshaube niemals an einen Belüftungsschacht bzw. Raum- oder Abgaskamin anschließen! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaubevorgesehenen Luftkanal nach außen geführt werden.

HINWEIS

Beschädigungsgefahr!

■ Wir empfehlen Ihnen, alle Vorarbeiten von einem Fachbetrieb vornehmen zu lassen.

Bevor Sie mit der Montage beginnen können, müssen folgende Bedingungen erfüllt sein:

– Es existiert ein Wand- bzw. Deckendurchbruch von mindestens 15,5 cm Durchmesser.
- Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen versehen werden (nicht im Lieferumfang enthalten).

Stromanschluss

WARNUNG

Stromschlaggefahr!

• Der Netzstecker muss möglichst während des Betriebs zugängig sein, d. h., auch nach Montage der Dunstabzugshaube muss der Stecker erreichbar sein.
• Falls der Netzstecker nach dem Einbau nicht mehr zugängig ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
  ■ Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Wird eine zusätzliche Steckdose benötigt, Elektrofachbetrieb mit der Installation beauftragen.
  ■ Der Anschluss an eine Steckdosenleiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.

Um den späteren Energieverbrauch so gering wie möglich zu halten, empfehlen wir

- die Abluftkanäle möglichst gradlinig zu verlegen und scharf abknickende Wink zu vermeiden (Bögen und Krümmer sind günstiger). Jede Biegung erhöht den Energieverbrauch.

• den Querschnitt des Gebläsestutzens nicht zu reduzieren. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug.
  – einen Mauerkasten mit Außenwandjalousien zu wählen, die sich beim Betrieb völlig öffnen.

Damit die Dunstabzugshaube später volle Leistung bringen kann und kein störendes Kabel sichtbar ist, sollten Sie den Stroman-

eschluss vor der Montage genau planen: Die Dunstabzugshaube muss über der Mitte der Kochstelle angebracht werden.

Benötigtes Montagematerial

(1) Dunstabzugshaube
(2) Oberer Teil der Kaminblende
(3) Unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Abluftbetrieb: Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) 6 Blechschrauben 4,0 × 8 mm
(9) Kabelbinder

Werkzeuge und Hilfsmittel

Sie benötigen:

– Schraubendreher
- Bohrmaschine mit Steinbohrer (ø 8 mm)
- Maßband/Zollstock
- Wasserwaage
-Bleistift
- Stabile Stehleiter
– Arbeitshandschuhe

Wir empfehlen außerdem, eine weitere Person zur Hilfe hinzuzuziehen.

Schrauben

Die zur Wandmontage benötig ten Schrauben und Dübel sind nicht im Lieferumfang enthalten, da deren Art und Abmessungen von der Wandbeschaff enheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten.

Sie benötigen insgesamt

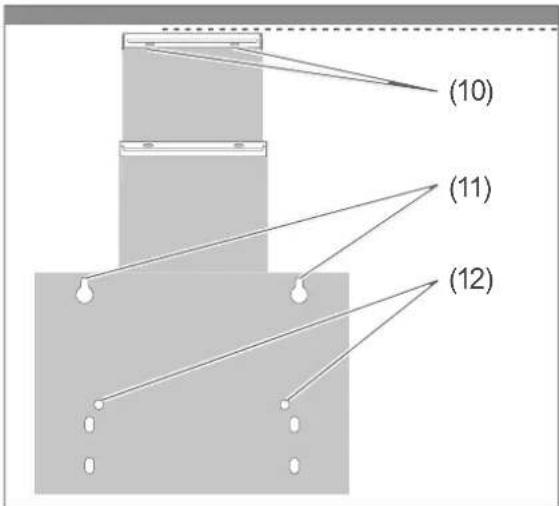

• 2 Rundkopfschrauben (10) zur Befestigung der Wandhalterung für die obere Kaminblende (6)
• 2 Rundkopfschrauben (11) zum Aufhängen der Dunstabzugshaube.
• 2 Rundkopfschrauben (12) mit Unterlegscheiben zur Sicherung der Dunstabzugshaube.
• 6 passende Dübel

Platzbedarf und Befestigungsmaße für die Montage

Platzbedarf

Wichtige Einheiten	Maßein cm
(a) Mindestabstand zwischen Herd und Unterkante der Dunstabzugshaube (1)	65 - 75
(b) Höhe der Dunstabzugs-haube (1)	36,4
(c) Höhe der gesamten Kamin-blende: (2) und (3)	40 - 78
(d) Höhe des gesamten Geräts:(1), (2) und (3)	76,4 - 114,4
(e) Platzbedarf oberhalb des Herdes	141,5 - 189,5

Grafik und Tabelle zeigen Ihnen, welche Abstände Sie mindestens einhalten müssen und welchen Spielraum Sie bei der Montage haben.

Die Zahlen in Klammer beziehen sich auf Umluftbetrieb; hierbei müssen die Lüftungsschlitze frei bleiben.

Befestigungsmaße

Ermittlung Bohrlöcher	Maße in cm

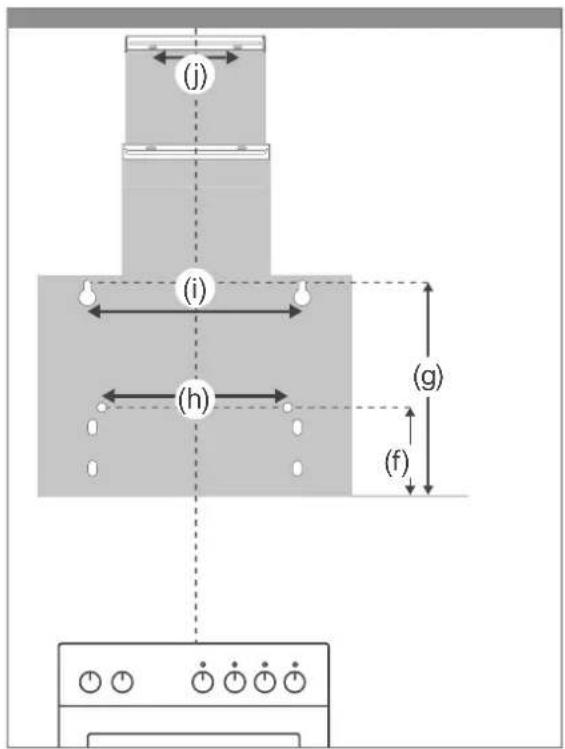

(f) Höhe der Sicherungsschrauben (12) für Dunstabzugs haube (1)	19
(g) Höhe Befestigungsschrauben (11) für Dunstabzugs haube(1)	35,2
(h) Abstand der Sicherungsschrauben (12) für Dunstabzugshaube (1)	22
(i) Abstand der Befestigungsschrauben (11) für Dunstabzugshaube (1)	35
(j) Abstand der Befestigungsschrauben (10) für die Wandhalterung (6) der oberen Kaminblende (2)	10,5

Montage

Bohrlöcher setzen

WARNUNG

Verletzungsgefahr!

Unsachgemäße Installation des Geräts kann zu Verletzungen führen.

■ Vor dem Bohren von Löchern sicherstellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden; mit einem Leitungssuchgerät überprüfen.

VORSICHT

Brandgefahr!

■ Der Abstand zwischen der Oberfläche der Koch stelle und der Unterkante der Dunstabzugshaube muss bei Gas-herden mindestens 65 cm betragen.
■ Bei Gaskochmulden unbedingt die Gebrauchsanleitung der Kochmulde beachten! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

1. Um das Gerät exakt über der Mitte des Herdes platzieren zu können, zeichnen Sie mit dem Bleistift zunächst eine senkrechte Hilfslinie an die Wand.
   Verwenden Sie am besten eine Wasserwaage oder ein Lot von der Zimmerdecke bis zur Mitte des Herdes.
2. Zeichnen Sie die sechs Bohrlöcher gemäß Schema auf der vorigen Seite auf der Wand an. Achten Sie auf den Lochabstand.
3. Bohren Sie an den markierten Stellen Löcher mit einem Durchmesser, der zu den Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.

Dunstabzugshaube anbringen

1. Setzen Sie die beiden Hälften der Rückschlagklappe (5) in die Öffnung oben auf die Dunstabzugshaube (1).
2. Achten Sie darauf, dass die Stifte auf den Klappen außen liegen.
3. Schrauben Sie die beiden Rundkopfschrauben (11) zum Aufhängen der Dunstabzugshaube in die Dübel. Zwischen Wand und Schraubenkopf muss ausreichend Platz bleiben, damit die Dunstabzugshaube mit den Schlüssellochöffnungen aufgehängt werden kann.

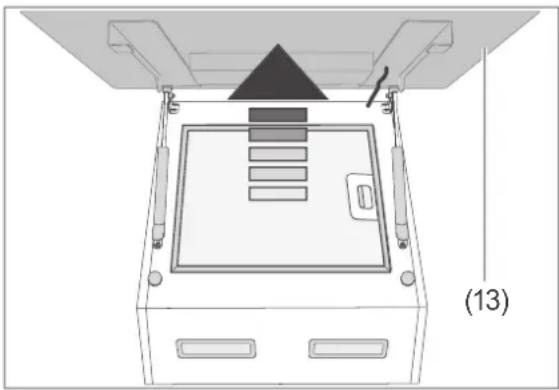

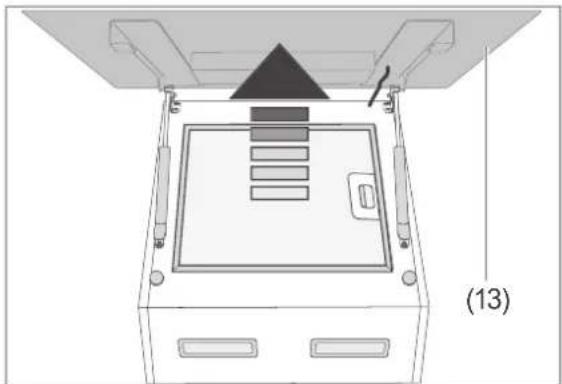

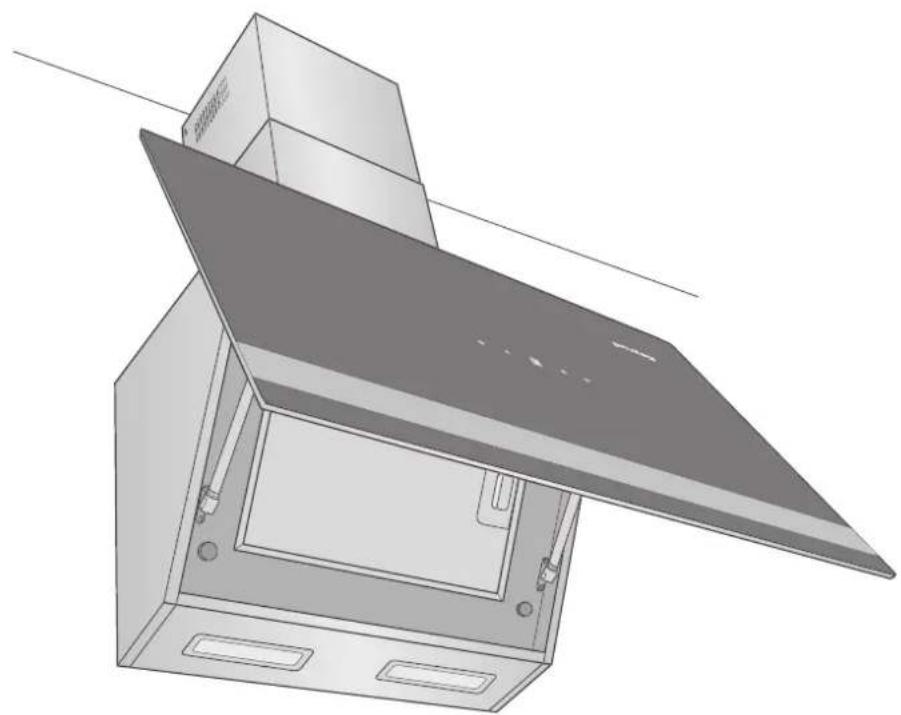

1. Klappen Sie die Abdeckung (13) nach oben.

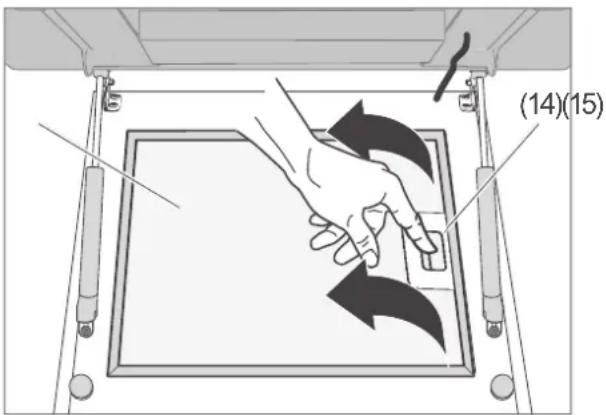

1. Lösen Sie die Verriegelung (14) des Fettfilters (15), und entnehmen Sie den Fettfilter vorsichtig nach unten.

1. Hängen Sie die Dunstabzugshaube an den Schlüssellochöffnungen vorsichtig an den beiden Rundkopfschrauben (11) auf.

2. Nehmen Sie die Dunstabzugshaube gegebenenfalls wieder ab, um die Schrauben weiter hinein- oder herauszudrehen, damit eine gute Verbindung mit der Wand besteht.

1. Drehen Sie zwei Rundkopfschrauben (12) zum Sichern der Dunstabzugshaube in die vorbereiteten Dübel, und schrauben Sie die Dunstabzugshaube an der Wand fest.

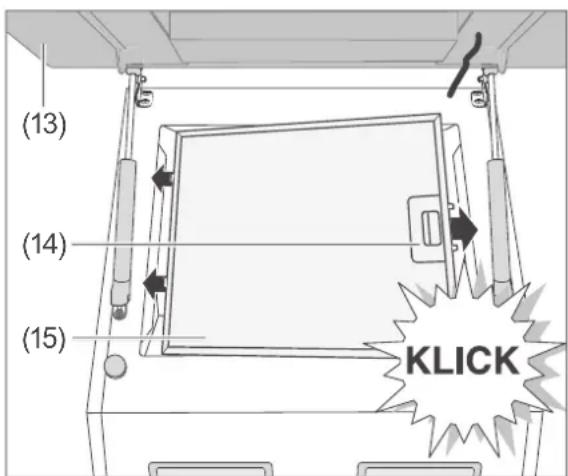

1. Setzen Sie den Fettfilter (15) mit den Zapfen in die Aussparungen.

2. Schieben Sie die Verriegelung (14) nach oben; klappen Sie den Fettfilter (15) zu und lassen Sie die Verriegelung wieder los.

3. Klappen Sie die Abdeckung (13) wieder nach unten und lassen Sie sie einrasten. Die Dunstabzugshaube ist jetzt an der Wand montiert.

Abluftschlauch anbringen

Der Abluftschlauch (4) muss montiert werden, wenn Sie die Dunstabzugshaube im Abluftbetrieb nutzen wollen.

1. Stecken Sie das Ende des Abluftschlauches (4) mit dem größeren Durchmesser (153 mm) auf den Anschluss mit der Rückschlagklappe.

2. Sichern Sie das untere Ende des Ablaufschlauchs mit dem Kabelbinder (9).

Kaminblende montieren

1. Schrauben Sie die Wandhalterung für die obere Kaminblende (6) mit 2 Rundkopfschrauben (10) in die vorbereiteten Dübel.

1. Schieben Sie den oberen Teil (2) der Kaminblende zur Hälfte in den unteren Teil (3) der Kaminblende.

1. Positionieren Sie das Halteblech (7) so an der unteren Kaminblende (3), dass es von innen an den Abkantungen anliegt. (Schrauben- und Langlöcher zeigen nach oben).

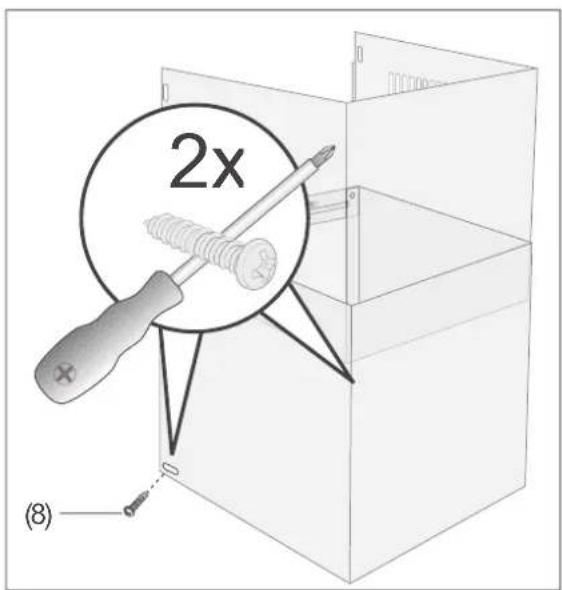

2. Drehen Sie zwei Blechschrauben (8) von außen durch das Halteblech (7) und die untere Kaminblende (3). Ziehen Sie die Schrauben nur leicht an.
3. Setzen Sie beide Teile (2) und (3) der Kaminblende auf die Dunstabzugshaube (1), die geschlossene Seite der Kaminblende nach vorne.

1. Schrauben Sie den unteren Teil (3) der Kaminblende mit 2 Blechschrauben (8) seitlich an der Dunstabzugshaube (1) fest.

1. Nur bei Abluftbetrieb: Stecken Sie den Abluftschlauch (4) in den Anschluss des Wanddurchbruchs (Schlauch ende mit 150 mm Durchmesser).
2. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Steckdose. Kurze Zeit leuchten alle Sensoren auf der Abdeckung auf.

1. Ziehen Sie den oberen Teil der Kaminblende (2) bis zur Wandhalterung für die obere Kaminblende (6) hoch.
2. Schrauben Sie die obere Kaminblende mit zwei Blechschrauben (8) fest.

Die Montage ist damit abgeschlossen.

Bedienung

Voraussetzungen

– Sie haben das Kapitel „Zu Ihrer Sicherheit“ auf Seite 4 gelesen.
– Die Dunstabzugshaube ist montiert, wie im Kapitel „Montage“ ab Seite DE-12 beschrieben.

Aktivkohlefilter

• Betreiben Sie das Gerät im Umluftbetrieb nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der Nachbarn kann das Einsetzen der Aktivkohlefilter auch beim Abluftbetrieb empfehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite DE-21.
• Zum Einsetzen (siehe „Aktivkohlefilter einsetzen/ersetzen“ auf Seite DE-18).

Beleuchtung einschalten

Ihre Dunstabzugshaube ist an der Unterseite mit zwei LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden.

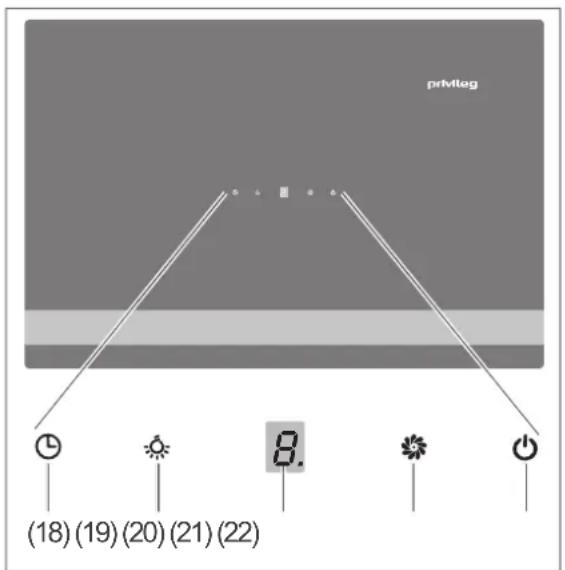

Um die Beleuchtung ein- oder auszuschalten, drücken Sie die Taste (19)

Gerät ein-/ausschalten

Um das Gerät

• einzuschalten, tippen Sie auf den Sensor (22)
  Das Gebläse startet, und das Display (20) zeigt die aktuelle Gebläsestufe an.

- auszuschalten, tippen Sie erneut auf den Sensor (22) 🔊.

Das Gebläse schaltet aus und das Display erlischt.

Gebläsestufe ändern

Sie können zwischen den Gebläsestufen 1, 2 und 3 wählen.

- Um die Gebläsestufe zu ändern, tippen Sie auf den Sensor (21) ✿.

Timer-Funktion

Die Timer-Funktion sorgt dafür, dass sich die Dunstabzugshaube automatisch nach Ablauf von 9 Minuten abschaltet. Um die Funktion

• einzuschalten, tippen Sie auf den Sensor (18) Ⓛ.
  Das Display zeigt 9 und zählt die Zeit herunter. Nach Ablauf der 9 Minuten schaltet das Gebläse aus.

- auszuschalten, tippen Sie erneut auf den Sensor (18) Ⓛ.

Das Display zeigt wieder die aktuelle Gebläsestufe.

Energiespartipps

– Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

– Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder beim Erwärmen geruchsloser bzw. -armer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn sonst kann die Dunstabzugshaube nicht optimal arbeiten. Öffnen Sie ggf. das Fenster oder die Küchentür etwas.
– Reinigen Sie den Fettfilter (15) in regelmäßigen Abständen.

Pflege und Wartung

WARNUNG

Verletzungsgefahr!

■ Vor dem Reinigen der Dunstabzugshaube oder dem Filterwechsel Netzstecker aus der Steckdose ziehen. Sollte der Netzstecker schwer zugängig sein, entsprechende Sicherung ausschalten bzw. herausdrehen.

VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät oder mangelhafte Wartung kann dazu führen, dass Fettrückstände sich entzünden.

■ Fettrückstände an der Dunstabzugshaube oder in den Fettfi Itern können sich bei großer Hitzeeinwirkung entzünden. Oberfl ächen der Dunstabzugshaube und die Fettfi Iter deshalb regelmäßig reinigen.

Gehäuse reinigen

HINWEIS

Beschädigungsgefahr!

■ Verwenden Sie keine scharfen Gegenstände oder Scheuerpulver, da diese die Oberfl ächen zerkratzen können.

Wir empfehlen, die Oberflächen der Dunstabzugshaube nach jeder Benutzung zu reinigen.

• Wischen Sie die Oberflächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit handelsüblichem Glasreiniger.

Fettfilter reinigen

HINWEIS

Beschädigungsgefahr!

■ Fettfilter vorsichtig behandeln, damit das feine Gefl echt nicht verbiegt oder knickt.
■ Fettfilter nach der Reinigung erst wieder einsetzen, wenn er völlig getrocknet ist.

Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 60 °C) oder in warmer Spülmittellauge.

1. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie den Strom an der entsprechenden Sicherung ab.

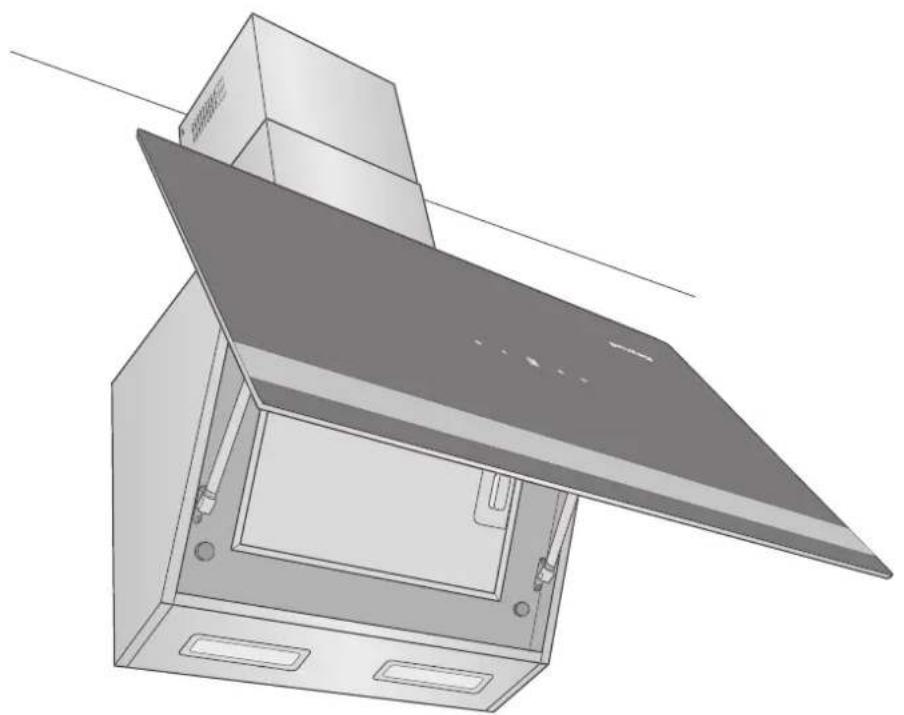

1. Klappen Sie die Abdeckung (13) nach oben.

1. Lösen Sie die Verriegelung (14) des Fettfilters (15), und entnehmen Sie den Fettfilter vorsichtig nach unten.

2. Waschen Sie den Fettfilter (15) in der Spülmaschine oder im Spülbecken wie normales Geschirr aus.

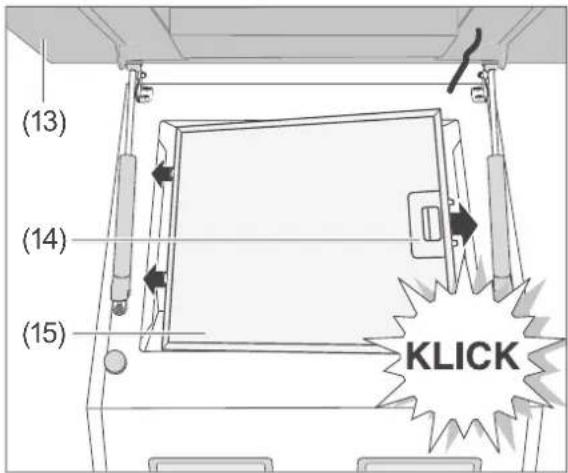

1. Wenn der Fettfilter (15) vollständig getrocknet ist, setzen Sie ihn mit den Zapfen in die Aussparungen.
2. Schieben Sie die Verriegelung (14) nach oben, klappen Sie den Fettfilter (15) zu und lassen Sie die Verriegelung wieder los.
3. Klappen Sie die Abdeckung (13) wieder nach unten und lassen Sie sie einrasten.
4. Stellen Sie die Stromversorgung wieder her.

Aktivkohlefilter einsetzen/ersetzen

Die Aktivkohlefilter werden im Umluftbetrieb benötigt. Sie dienen der Geruchsbeseitigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden.

Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern. Mindestens alle 6 Monate überprüfen.

Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite DE-21.

Vorbereitung:

1. Ziehen Sie den Netzstecker oder schalten Sie den Strom an der entsprechenden Sicherung ab.

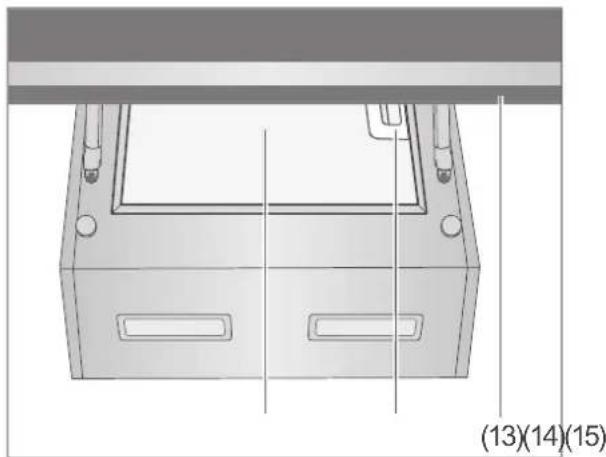

1. Klappen Sie die Abdeckung (13) nach oben.
2. Lösen Sie die Verriegelung (14) des Fettfilters (15) und entnehmen Sie den Fettfilter vorsichtig nach unten.

Die beiden Kohlefilter (16) befinden sich rechts und links des Motors (17).

1. Falls vorhanden, lösen Sie beide Kohlefilter und nehmen Sie sie heraus.
2. Setzen Sie die neuen Kohlefilter rechts und links auf den Motor und drehen Sie

sie gegen den Uhrzeigersinn fest. Dabei die Verriegelung einrasten lassen.

1. Setzen Sie den Fettfilter (15) mit den Zapfen in die Aussparungen.
2. Schieben Sie die Verriegelung (14) nach oben, klappen Sie den Fettfilter (15) zu und lassen Sie die Verriegelung wieder los.
3. Klappen Sie die Abdeckung (13) wieder nach unten und lassen Sie sie einrasten.
4. Stellen Sie die Stromversorgung wieder her.
5. Entsorgen Sie die verbrauchten Kohlefilter im Hausmüll.

Beleuchtung

WARNUNG

Stromschlaggefahr!

Das Berühren von unter Spannung stehenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Abdeckungen der Leuchten nicht entfernen.
■ Nicht versuchen, die Leuchtmittel auszutauschen.

Als Leuchtmittel werden wartungsfreie LEDs verwendet. Sollte einmal eine Leuchte ausfallen, wenden Sie sich an unseren Service (siehe Seite DE-21).

Hinweis für den Servicetechniker:

Diese Dunstabzugshaube benötigt LEDs mit dem ILCOS D-Code DDS-1.5/65-S-120/33, 12 V-,4,5 W.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rieren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te FachkräftedürfendieseReparaturenausführen.

Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und Beleuchtung funktionieren nicht.	Das Gerät ist vom Netz getrennt.	Prüfen Sie den richtigen Sitz des Netzsteckers.Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät.Prüfen Sie die Sicherung.
Beleuchtung funktioniert nicht.	LED-Lampe defekt.	Wenden Sie sich an unseren Service (siehe Seite DE-21).
Öl tropft vom Gerät herunter.	Fettfilter verschmutzt.	Reinigen Sie den Fettfilter (siehe Seite DE-17).
Umluftbetrieb: Gerüche werden nicht ausreichend beseitigt, schwacher Luftstrom.	Fettfilter verschmutzt.	Reinigen Sie den Fettfilter und/oder ersetzen Sie die Aktivkohlefilter (ab Seite DE-17).
Abluftbetrieb: Schlechte Leistung.	Die Dunstabzugshau-be hat nicht genü-gend Zuluft.	Die Dunstabzugshaube hat eine sehr große Abluftmenge. Sorgen Sie deshalb für ausreichende Zuluft, z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern, Zuluftmauer kästen.Beachten Sie die Sicherheitshinweise ab Seite DE-4.
	Der Abluftschlauch ist geknickt oder zu lang.	Prüfen Sie, ob der Abluftschlauch geknickt oder zu lang ist.

Unser Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Artikelnr.
Privileg Wand-Kopffreihaube	SY-103E13-E4-C55-L52-600	3351 5359
	SY-103E13-E4-C55-L52-900	7692 6741

Bitte beachten Sie: Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kos ten ver bun den.

Durch Nichtbeachtung dieser Gebrauchsanleitung verursachte Schäden können leider nicht anerkannt werden.

Allgemeiner Service

Wenden Sie sich mit Fragen, Reklamationen, Reparaturaufträgen und Zubehör-Bestellung bitte an die Produktberatung Ihres Versandhauses.

Ersatzteile

Kunden in Deutschland

Wenden Sie sich bitte an die Firma Hermes Fulfilment GmbH:

Tel. [phone]

Montag – Donnerstag 8 – 15 Uhr, Freitag 8 – 14 Uhr

Kunden in Österreich

Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Aktivkohlefilter bestellen

Der Aktivkohlefilter ist nur für den Umluftbetrieb erforderlich und gehört nicht zum Lieferumfang. Sie können ihn unter folgender Artikelnummernummer beziehen:

Modell CF110: Artikelnummer 812 120

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altge-

räte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyc linghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Aktivkohlefilter entsorgen

Die verbrauchten Aktivkohlefilter können Sie mit dem Hausmüll entsorgen.

Verpackung

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwertba ren Materialien hergestellt:

– Außenverpackung aus Pappe
– Formteile aus ge schäum tem, FCKW-frei-em Po ly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Produktdatenblatt gemäß VO (EU) Nr. 65/2014

Warenzeichen	privileg
Modellkennung	3351 5359 / SY-103E13-E4-C55-L52-600
Jährlicher Energieverbrauch	43,5 kWh/Jahr
Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz)	A
Fluiddynamische Effizienz 31,4
Klasse für die fluiddynamische Effizienz auf einer Skala A (höchste Effizienz) bis G (gering ste Effizienz)	A
Beleuchtungseffizienz 32,3	lx/W
Beleuchtungseffizienzklasse auf einer Skala A (höchste Effizienz) bis G (geringste Effizienz)	A
Fettabscheidegrad	74,6 %
Klasse für den Fettabscheidegrad auf einer Skala A (höchste Effizienz) bis G (geringste Effizienz)	C
Luftstrom bei minimaler Geschwindigkeit im Normalbetrieb	345 m^3/h
Luftstrom bei maximaler Geschwindigkeit im Normalbetrieb	599 m^3/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe	- m^3/h
A-bewertete Luftschallemission bei minimaler verfügbarer Geschwindigkeit im Normalbetrieb	69 dB
A-bewertete Luftschallemission bei maximaler verfügbarer Geschwindigkeit im Normalbetrieb	73 dB
A-bewertete Luftschallemission im Betrieb auf der Intensivstufe oder Schnelllauf stufe	- dB
Leistungsaufnahme im Aus-Zustand	0,43 W
Leistungsaufnahme im Bereitschaftszustand	- W

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 61591 gemessen worden.

Warenzeichen	privileg
Modellkennung	7692 6741 / SY-103E13-E4-C55-L52-900
Jährlicher Energieverbrauch	43,5 kWh/Jahr
Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz)	A
Fluiddynamische Effizienz 31,4
Klasse für die fluid dynamische Effizienz auf einer Skala A (höchste Effizienz) bis G (geringste Effizienz)	A
Beleuchtungseffizienz 28,6	k/W
Beleuchtungseffizienzklasse auf einer Skala A (höchste Effizienz) bis G (geringste Effizienz)	A
Fettabscheideg rad	74,6 %
Klasse für den Fettabscheidegrad auf einer Skala A (höchste Effizienz) bis G (geringste Effizienz)	D
Luftstrom bei minimaler Geschwindigkeit im Normalbetrieb	345 m^3/h
Luftstrom bei maximaler Geschwindigkeit im Normalbetrieb	599 m^3/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe	- m^3/h
A-bewertete Luftschallemission bei minimaler verfügbarer Geschwindigkeit im Normalbetrieb	69 dB
A-bewertete Luftschallemission bei maximaler verfügbarer Geschwindigkeit im Normalbetrieb	73 dB
A-bewertete Luftschallemission im Betrieb auf der Intensivstufe oder Schnelllaufstufe	- dB
Leistungsaufnahme im Aus-Zustand	0,43 W
Leistungsaufnahme im Bereitschaftszustand	- W

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 6159 1 gemessen worden.

Produktinformation gemäß VO (EU) Nr. 66/2014

Modellkennung	3351 5359 / SY-103E13-E4-C55-L52-600
Jährlicher Energieverbrauch	43,5 kWh/a
Zeitverlängerungsfaktor	0,9
Fluidynamische Effizienz	31,4
Energieeffizienzindex	51,1
Gemessener Luftvolumenstrom im Bestpunkt	320,0 m3/h
Gemessener Luftdruck im Bestpunkt	434 Pa
Maximaler Luftstrom	599,2 m3/h
Gemessene elektrische Eingangsleistung im Bestpunkt	122,7 W
Nennleistung des Beleuchtungssystems 4,4 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche	142 lux
Gemessene Leistungsau finahme im Bereitschafts zustand	- W
Gemessene Leistungsaufnahme im Aus-Zustand	0,43 W
Schallleistungspegel	73 dB

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 61591 gemessen worden.

Modellkennung	7692 6741 / SY-103E13-E4-C55-L52-900
Jährlicher Energieverbrauch	43,5 kWh/a
Zeitverlängerungsfaktor	0,9
Fluidynamische Effizienz	31,4
Energieeffizienzindex	51,1
Gemessener Luftvolumenstrom im Bestpunkt	320,0 m^3/h
Gemessener Luftdruck im Bestpunkt	43.4 Pa
Maximaler Luftstrom	599,2 m^3/h
Gemessene elektrische Eingangsleistung im Bestpunkt	122,7 W
Nennleistung des Beleuchtungssystems 4,4 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche	126 lux
Gemessene Leistungsau finahme im Bereitschaftszustand	- W
Gemessene Leistungsaufnahme im Aus-Zustand	0,43 W
Schallleistungspegel	73 dB

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 61591 gemessen worden.

Technische Daten

Bestellnummer	3351 5359
Modell	SY-103E13-E4-C55-L52-600
Versorgungsspannung / Frequenz 22	0-240 V, 50 Hz
Schutzklasse	I
Gerätemaße (Breite × Tiefe)	60,0 cm × 38,2 cm
Höhe gesamt	114,4 cm
Höhe der Kaminblende	40cm - 78 cm
Anschluss Abluftschlauch	∅ 15 cm
Gewicht	17,0 kg
Beleuchtung, Stück	LED: 2 x 1,5 W

Bestellnummer	7692 6741
Modell	SY-103E13-E4-C55-L52-900
Versorgungsspannung / Frequenz 22	0-240 V, 50 Hz
Schutzklasse	I
Gerätemaße (Breite × Tiefe)	90,0 cm × 38,2 cm
Höhe gesamt	114,4 cm
Höhe der Kaminblende	40 cm - 78 cm
Anschluss Abluftschlauch	∅ 15 cm
Gewicht	195 kg
Beleuchtung, Stück	LED: 2 x 1,5 W
