Produkttyp	Dunstabzugshaube
Marke	Privileg
Modell	DGHFG 64 LM X
Farbe	Edelstahl
Höhe (min. - max.)	60 - 112,5 cm
Breite	59,8 cm
Tiefe	45 cm
Gewicht (ca.)	12 kg
Spannung / Frequenz	220-240 V ~ 50/60 Hz
Anzahl Geschwindigkeitsstufen	3
Beleuchtung	LED
Filtertyp	Metallfettfilter (waschbar), Aktivkohlefilter (optional)
Abluftdurchmesser	Ø 120 / 125 / 150 mm
Installationsart	Wandmontage, Abluft- oder Umluftbetrieb
Steuerung	Tastenschalter
Sicherheitsabstand zum Kochfeld (elektrisch / Gas)	mind. 50 cm / 65 cm
Schutzklasse	Klasse I (Schutzleiter erforderlich)
Netzkabel	H05 VV-F 3 x 0,75 mm²
Reinigung Fettfilter	Spülmaschinengeeignet (monatlich)
Reinigung Aktivkohlefilter	Waschbar in Spülmaschine, regenerierbar im Ofen bei 100 °C (10 min)
Lampenwechsel	Nur durch autorisierten Kundendienst
Kundendienst	Autorisierter Kundendienst erforderlich

Häufig gestellte Fragen - DGHFG 64 LM X PRIVILEG

Wie installiere ich die Dunstabzugshaube DGHFG 64 LM X?

Die Installation muss von einer Fachkraft gemäß der Anleitung durchgeführt werden. Der Mindestabstand zum Kochfeld beträgt 50 cm bei Elektroherden und 65 cm bei Gasherden. Verwenden Sie die mitgelieferten Schrauben und beachten Sie die örtlichen Sicherheitsvorschriften.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten monatlich gereinigt werden. Sie können von Hand mit mildem Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang gereinigt werden. Entfernen Sie die Filter durch Ziehen am Aushakgriff.

Wie wechsle ich den Aktivkohlefilter?

Der Aktivkohlefilter sollte alle 3 Jahre ausgetauscht werden. Zur Reinigung: Entfernen Sie den Fettfilter, lösen Sie die Filterhalterung durch 90°-Drehung der Knöpfe, entnehmen Sie die Kohlematte und waschen Sie sie in der Spülmaschine bei höchster Temperatur. Danach im Ofen bei 100 °C für 10 Minuten trocknen, um den Filter zu regenerieren.

Warum funktioniert die Beleuchtung nicht?

Prüfen Sie, ob die Lampe korrekt eingesetzt ist. Falls sie defekt ist, wenden Sie sich bitte an den autorisierten Kundendienst, da die LED-Leuchten nur von Fachpersonal ausgetauscht werden dürfen.

Die Absaugleistung ist zu schwach. Was kann ich tun?

Überprüfen Sie die eingestellte Geschwindigkeitsstufe und erhöhen Sie sie bei Bedarf. Reinigen Sie die Fettfilter und stellen Sie sicher, dass die Abluftöffnungen nicht blockiert sind. Bei Verwendung im Umluftbetrieb muss der Aktivkohlefilter sauber sein.

Kann ich die Haube im Umluftbetrieb nutzen?

Ja, es ist ein Aktivkohlefilter-Zubehörkit erforderlich, das separat erworben werden kann. Die Umrüstung erfolgt gemäß der Anleitung. Im Umluftbetrieb wird die Luft entfettet und von Gerüchen befreit und zurück in den Raum geleitet.

Welche Lampe wird für die Dunstabzugshaube benötigt?

Die Haube ist mit einem LED-Beleuchtungssystem ausgestattet. Die LEDs sind nicht austauschbar durch den Benutzer. Bei Defekt kontaktieren Sie den Kundendienst.

Wie stelle ich die Geschwindigkeit ein?

Das Bedienfeld verfügt über Tasten: T1 für Licht Ein/Aus, T2 für Geschwindigkeit 1 und Ausschalten, T3 für Geschwindigkeit 2, T4 für Geschwindigkeit 3. Wählen Sie die Stufe je nach Dampfentwicklung.

Wie entsorge ich das Gerät umweltgerecht?

Das Gerät ist gemäß der EU-Richtlinie 2012/19/EU (WEEE) gekennzeichnet. Entsorgen Sie es nicht im Hausmüll, sondern geben Sie es bei einer Sammelstelle für Elektro-Altgeräte ab. Schneiden Sie vorher das Netzkabel durch.

Wo finde ich die Servicenummer?

Die Servicenummer befindet sich auf dem Typenschild im Inneren der Haube (unter dem Fettfilter) sowie auf dem Garantieheft. Sie wird für Reparaturen benötigt, die nur von autorisierten Fachkräften durchgeführt werden dürfen.

BEDIENUNGSANLEITUNG DGHFG 64 LM X PRIVILEG

Bedienungs- und Wartungsanleitung

privileg

WICHTIGE SICHERHEITSHINWEISE

Diese Anleitung sollte auch auf folgender Internetseite verfügbar sein: docs.whirlpool.eu.

IHRE EIGENE SICHERHEIT UND DIE ANDERER PERSONEN IST VON HÖCHSTER WICHTIGKEIT.

Diese Anleitung sowie das Gerät beinhalten wichtige Sicherheitshinweise, die Sie durchlesen und stets beachten sollten.

Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzers und anderer Personen.

Alle Sicherheitshinweise werden von dem Warnsymbol und folgenden Begriffen begleitet:

GEFAHR:

Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führt, wenn sie nicht vermieden wird.

WARNING:

Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führen kann, wenn sie nicht verhindert wird.

Alle Sicherheitshinweise beschreiben die potentielle Gefahr/Warnung, auf das sie sich beziehen und geben an, wie das Risiko von Verletzungen, Schäden und elektrischen Schlägen durch falschen Gebrauch des Geräts verringert werden kann. Die folgenden Anweisungen erfüllen:

• Die Installation oder Wartung muss von einer Fachkraft gemäß den Herstellerangaben und gültigen örtlichen Sicherheitsbestimmungen durchgeführt werden. Das Gerät nicht selbst reparieren und keine Teile austauschen, wenn dies von der Bedienungsanleitung nicht ausdrücklich vorgesehen ist.
• Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau durchgeführt wurde.
  • Die Erdung dieses Geräts ist gesetzlich vorgeschrieben. (Dies ist jedoch nicht notwendig für Hauben der Klasse II, die durch das Symbol auf dem Typenschild gekennzeichnet sind).
• Das Netzkabel muss lang genug sein, um das Gerät an die Steckdose anzuschließen.
• Nicht am Gerät oder am Netzkabel ziehen, um es von der Stromversorgung zu trennen.
• Nach der Installation dürfen stromführende Teile für den Benutzer nicht mehr zugänglich sein.
• Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuß sind.
• Dieses Gerät darf von Kindern über 8 Jahren und Personen, deren physische, sensorische oder geistige Fähigkeiten oder deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Bedienung dieses Geräts darf nur dann durch Kinder erfolgen, wenn diese durch Erwachsene beaufsichtigt werden.
• Reparieren oder ersetzen Sie keine Teile des Geräts, wenn dies nicht ausdrücklich im Benutzerhandbuch angegeben wird. Beschädigte Teile müssen mit Originalersatzteilen ausgetauscht werden. Alle anderen Wartungsarbeiten müssen von einem qualifizierten Fachmann ausgeführt werden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen können.
• Achten Sie beim Bohren in eine Wand oder Decke darauf, keine elektrischen Verbindungen und/oder Leitungen zu beschädigen.
• Sämtliche Abluftkanäle müssen ins Freie führen.

• Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.

• Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, darf der Unterdruck im Raum 4 Pa (4 x 10 -5 bar) nicht überschreiten. Sorgen Sie daher für eine angemessene Raumbelüftung.

• Der Hersteller haftet nicht bei Schäden aufgrund unsachgemäßen Gebrauchs oder fehlerhafter Bedienung.
• Konstante Pflege und Reinigung gewährleisten den einwandfreien Betrieb und die Leistungstüchtigkeit des Geräts. Alle verschmutzten Flächen sollten regelmäßig von Ablagerungen gesäubert werden, um Fettansammlungen zu vermeiden. Reinigen oder ersetzen Sie die Filter regelmäßig.
• Bereiten Sie keine flambierten Gerichte unter der Abzugshaube zu. Bei offenen Flammen besteht Brandgefahr.
• Lassen Sie beim Frittieren keine Pfannen unbeaufsichtigt, da das erhitzte Fett Feuer fangen könnte.
• Das Nichtbeachten der Reinigungsvorschriften für die Dunstabzugshaube sowie für das Auswechseln und Reinigen der Filter führt zu Brandgefahr.
  • Die Dunstabzugshaube darf nicht ohne Fettfilter geöffnet werden und darf nicht unbeaufsichtigt laufen.
• Die Brennstellen von Gasherden dürfen unter der Dunstabzugshaube nur mit Kochgefäßen darauf benutzt werden.
• Werden mehr als drei Gasbrennstellen auf einmal benutzt, muss die Dunstabzugshaube mindestens auf Stufe 2 gestellt werden. Dadurch wird ein Hitzestau im Gerät vermieden.
• Vergewissern Sie sich vor dem Berühren der Lampen, dass diese abgekühlt sind.
• Benutzen oder belassen Sie die Haube nicht ohne korrekt montierte Lampen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Tragen Sie bei allen Installations- und Instandhaltungsarbeiten Schutzhandschuhe.
• Das Gerät ist nicht für den Betrieb im Freien geeignet.
• Wenn das Kochfeld in Betrieb ist, können die erreichbaren Teile der Dunstabzugshaube heiß werden.
• Zum Austausch der Lampe nur Lampenarten verwenden, die in dem Abschnitt Wartung/Austausch der Lampen in diesem Handbuch aufgeführt sind

HEBEN SIE DIESE ANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN GUT AUF.

Konformitätserklärung C€

• Dieses Gerät wurde konzipiert, hergestellt und vermarktet im Einklang mit:
• Sicherheitsanforderungen der „Niederspannungsrichtlinie“ 2014/35/EWG;
• Ökodesign-Verordnungen (EU) Nr. 66/2014, Nr. 327/2011, Nr. 244/2009, Nr. 245/2009, Nr. 1194/2012, Nr. 2015/1428
• Schutzanforderungen der EMV-Verordnung 2014/30/EU.

Die elektrische Sicherheit dieses Geräts kann nur gesichert werden, wenn es an ein geeignetes Erdungssystem angeschlossen ist.

Energiespartipps

• Schalten Sie die Abzugshaube auf niedrigster Stufe ein, wenn Sie zu kochen beginnen, und lassen Sie sie nach dem Ende des Kochvorgangs noch einige Minuten laufen.
• Stellen Sie nur bei starker Rauch- oder Dampfentwicklung eine höhere Stufe ein und verwenden Sie die Booster-Funktion(en) nur in Extremsituationen.
• Tauschen Sie den/die Aktivkohlefilter bei Bedarf aus, damit das Gerät unangenehmen Gerüchen effektiv entgegenwirken kann.
• Reinigen Sie den/die Fettfilter bei Bedarf, um die Effizienz der Fettfilter zu erhalten.
• Eine optimale Wirkung bei minimaler Geräuschentwicklung erzielen Sie mit Abluftkanälen, die den in diesem Handbuch angegebenen Höchstdurchmesser aufweisen.

INSTALLATION

Kontrollieren Sie das Gerät nach dem Auspacken auf eventuelle Transportschäden. Bei auftretenden Problemen wenden Sie sich bitte an Ihren Händler oder den Kundenservice. Um eventuellen Schäden vorzubeugen, sollten Sie das Gerät erst unmittelbar vor der Installation von der Polystyrolunterlage nehmen.

VORBEREITUNG DES EINBAUS

WARNUNG:

Das Gerät ist schwer. Zum Transport und zur Installation der Haube sind zwei oder mehr Personen erforderlich.

Der Mindestabstand zwischen der Abstellfläche der Behälter auf dem Herd und der unteren Kante der Dunstabzugshaube muss bei Elektroherden 50 cm und bei Gasherden oder kombinierten Elektro-/Gasherden 65 cm betragen. Überprüfen Sie vor der Installation auch die im Handbuch des Kochgerätes angegebenen Mindestabstände.

Schreiben die Installationsanweisungen des Kochgerätes einen größeren Abstand zwischen Kochgerät und Abzugshaube vor, ist dieser natürlich zu beachten.

ELEKTRISCHER ANSCHLUSS

Die Spannung auf dem Typenschild des Gerätes muss der Spannung des Stromnetzes entsprechen.

Diese Information finden Sie im Inneren der Abzugshaube unter dem Fettfilter.

Das Netzkabel (Typ H05 VV-F 3 x 0,75 mm²) darf nur durch einen qualifizierten Techniker ersetzt werden. Wenden Sie sich an eine autorisierte Kundendienststelle. Der Stecker der Dunstabzugshaube (falls vorhanden) muss an eine normgerechte und gut zugängliche Steckdose angeschlossen werden. Sollte die Abzugshaube nicht mit Stecker versehen sein, sondern direkt mit dem Stromnetz verbunden und die Steckdose unzugänglich sein, müssen Sie einen normgerechten zweipoligen Schalter verwenden, der eine totale Isolierung vom Stromnetz im Falle von gemäß Klasse III auftretenden Überspannungen gewährleistet und normgerecht verdrahtet ist.

Wenn das Kabel keinen Stecker hat, die Drähte entsprechend der folgenden Tabelle verbinden:

Netzspannung und Frequenz	Verdrahtung
220-240 V50-60 Hz	1 : Gelb/GrünN: BlauL: Braun

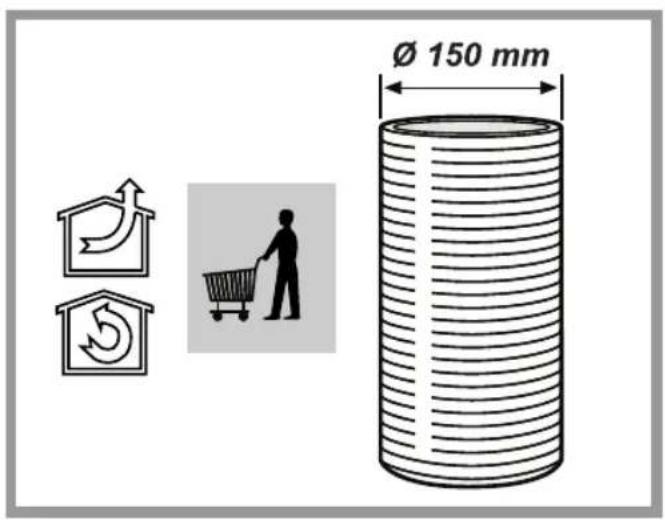

BELÜFTUNGSÖFFNUNG (für die Absaugversionen)

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Jegliche Verantwortung diesbezüglich wird daher abgelenkt.

! Eine möglichst kurze Leitung verwenden.

! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°).

! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.

! Das Unternehmen lehnt jegliche Verantwortung bei Nichtbeachten dieser Bestimmungen ab.

UMLUFTBETRIEB ODER ABLUFTBETRIEB?

! Ihr Kochgerät ist in der Absaugversion betriebsbereit.

Um die Dunstabzugshaube im Umluftbetrieb zu verwenden, muss das spezielle ACCESSORY KIT installiert werden.

Sehen Sie auf den ersten Seiten dieser Anleitung, ob das ACCESSORY KIT mitgeliefert wurde oder separat erworben werden muss.

Hinweis: Wenn es mitgeliefert wurde, in bestimmten Fällen, kann das zusätzliche Aktivkohle-Filtersystem an der Dunstabzugshaube installiert werden.

Informationen über die Umwandlung der Dunstabzugshaube von der Absaugversion zu der Umluftversion befinden sich in diesem Handbuch.

Abluftbetrieb

In diesem Fall wird die Abluft durch ein spezielles Rohr, das mit dem Anschlussring auf dem Oberteil der Dunstabzugshaube verbunden ist, nach außen abgeleitet. Achtung! Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Der Durchmesser des Abluftrohres muss gleich sein wie der Anschlussring.

Achtung! Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muß dieser entfernt werden.

Umluftversion

Die angesaugte Luft wird entfettet und Kochgerüche werden entfernt, bevor sie zurück in den Raum gelangt.

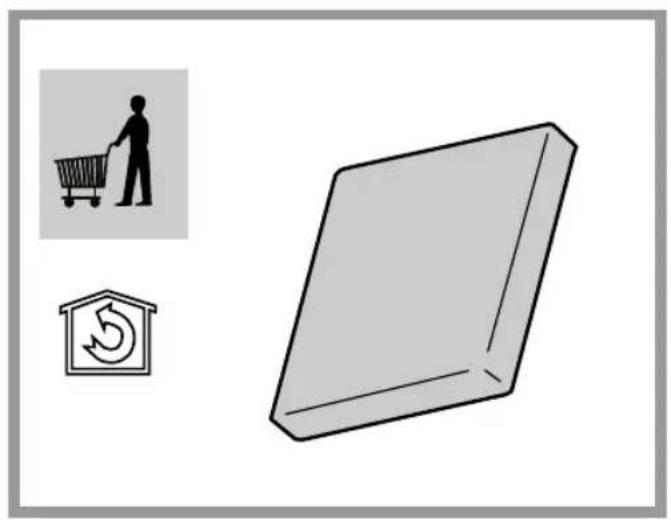

Um die Dunstabzugshaube in dieser Version zu verwenden, muss ein zusätzliches Filtersystem basierend auf Aktivkohle installiert werden.

ALLGEMEINE HINWEISE

Vor der Inbetriebnahme

Entfernen Sie Kartonteile, Schutzfolien und Klebeetiketten von den Zubehörteilen. Kontrollieren Sie das Gerät auf eventuelle Transportschäden.

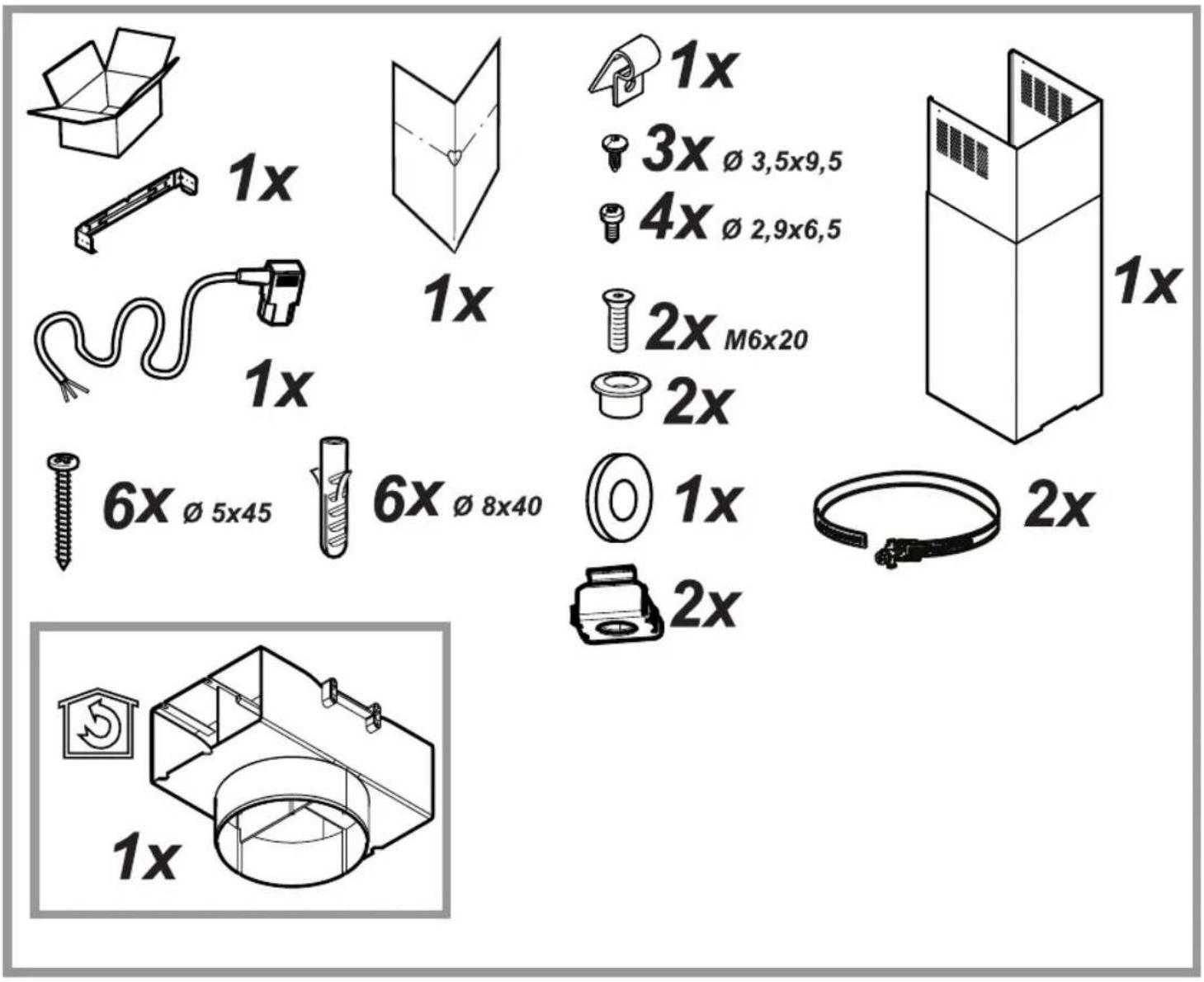

Verwenden Sie nur Befestigungsschrauben, die mit dem Produkt für die Installation mitgeliefert wurden oder, wenn nicht mitgeliefert, kaufen Sie die richtigen

Schrauben. Die richtige Länge für die Schrauben verwenden, die auf der Installationsanleitung angegeben ist.

Bei Unsicherheit, den zuständigen Kundendienst oder andere Fachkräfte kontaktieren.

Die Dunstabzugshaube kann anders aussehen, als in den Zeichnungen in diesem Handbuch gezeigt. Die Anleitungen für den Gebrauch, die Wartung und Installation sind jedoch gleich.

! An dem Produkt oder den Ablassleitungen keine elektrischen oder mechanischen Änderungen vornehmen.

Während des Betriebs

Stellen Sie keine Gegenstände auf dem Gerät ab, um Beschädigungen zu vermeiden. Schützen Sie das Gerät vor Witterungseinflüssen.

INFORMATIONEN ZUM UMWELTSCHUTZ

Entsorgung von Verpackungsmaterial

Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol ⚠ . Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es auf die von den verantwortlichen Stellen festgelegte Weise.

Entsorgung des Geräts

- Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

- Durch Ihren Beitrag zur korrekten Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsche Entsorgung gefährdet.

- Das Symbol 📄 auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer entsprechenden Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

Entsorgung von Altgeräten

- Dieses Gerät wurde aus recycelbaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät im Einklang mit den lokalen Vorschriften zur Abfallbeseitigung. Schneiden Sie das Netzkabel durch, bevor Sie das Gerät entsorgen.

- Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten erhalten Sie bei Ihrer örtlichen Verwaltungsstelle, der Müllabfuhr oder dem Händler, bei dem Sie das Gerät gekauft haben.

ANLEITUNG ZUR FEHLERSUCHE

Das Gerät funktioniert nicht:

• Prüfen Sie, ob das Stromnetz Strom führt und das Gerät an das Netz angeschlossen ist;
• Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung erneut auftritt.

Zu schwache Absaugleistung:

• Prüfen Sie die Absauggeschwindigkeit und passen Sie diese bei Bedarf an;
• Prüfen Sie, ob die Filter sauber sind;
• Prüfen Sie, ob die Belüftungsöffnungen blockiert sind.

Die Beleuchtung funktioniert nicht:

• Kontrollieren Sie die Lampe und tauschen Sie sie bei Bedarf aus;
• Prüfen Sie, ob die Lampe korrekt eingesetzt wurde.

KUNDENDIENST

Bevor Sie den Kundendienst kontaktieren:

1. Versuchen Sie zuerst, die Störung anhand der unter „Anleitung zur Fehlersuche“ beschriebenen Anweisungen selbst zu beheben.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Falls die Störung danach fortbesteht oder erneut auftritt, kontaktieren Sie bitte den nächstgelegenen Kundendienst.

Sie benötigen dabei folgende Angaben:

• Eine kurze Beschreibung der Störung;
• Den genauen Typ und das Modell des Gerät;
  • Servicenummer (die Zahl nach dem Wort SERVICE auf dem Typenschild im Gerät) in dem Gerät. Die Servicenummer finden Sie auch auf dem Garantieheft;
• Ihre vollständige Anschrift,
• Ihre Telefonnummer.

SERVICE
0000 000 00000

Im Reparaturfall kontaktieren Sie bitte einen autorisierten Kundenservice (nur dann wird garantiert, dass Originalersatzteile verwendet werden und eine fachgerechte Reparatur durchgeführt wird).

BEDIENELEMENTE

Die Dunstabzugshaube hat ein Bedienfeld mit Steuerung der Gebläsestufe und einen Lichtschalter, um die Beleuchtung des Kochbereichs zu regulieren.

T1. AN/AUS Lichtschalter
T2. Geschwindigkeit 1/AUS Schalter
T3. 2-Geschwindigkeiten Auswahl
T4. 3-Geschwindigkeiten Auswahl

PFLEGE

Reinigung

AUSSCHLIESSLICH mit einem Tuch, das in neutralen Flüssigreiniger getaucht ist, reinigen. NICHT MIT WERKZEUGEN ODER INSTRUMENTEN REINIGEN.

Verwenden Sie keine Scheuermittel. KEINEN ALKOHOL VERWENDEN!

Umgrenzendes Absaugpanel

Das Umfeld-Absaugpanel mit derselben Häufigkeit wie die Fettfilter mit einem Tuch und nicht zu hoch konzentriertem Flüssigreiniger reinigen. Verwenden Sie keine Scheuermittel.

Wartung der Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Er muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen.

Der Fettfilter kann bei der Reinigung in der Spülmaschine die Farbe verändern, was seine Filterfunktionen jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Die Kohlefilter müssen einmal pro Monat in einer Spülmaschine bei höchster Temperatur gewaschen werden, unter Verwendung eines normales Geschirrspülmittels.

Die Filter alleine waschen.

Nach dem Waschen, den Kohlefilter erneut aktivieren, indem er in dem Ofen 10 Minuten lang bei 100 °C getrocknet wird.

Wechseln Sie den Aktivkohlefilter alle 3 Jahre.

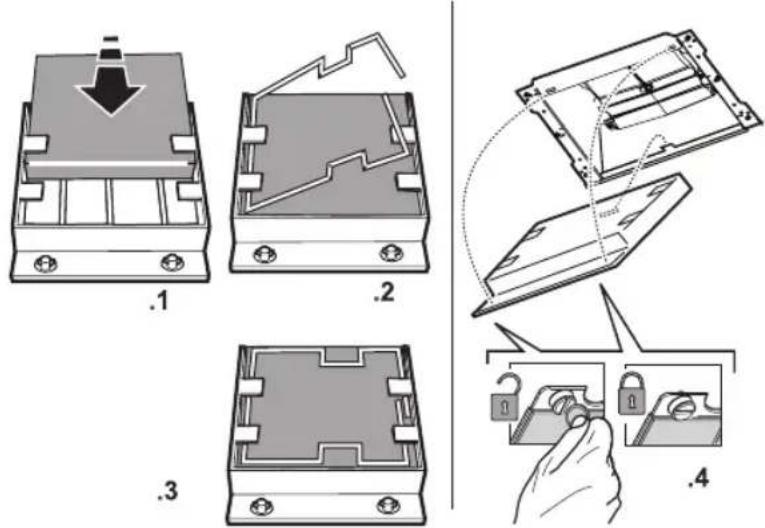

Einsetzen des Aktivkohlefilters:

1. Den Fettfilter entfernen.

2. Die Filterhalterung durch 90° Drehung der Knöpfe entfernen

3. Die Aktivkohlefiltermatte in die Filterhalterung geben.

Den oben aufgeführten Vorgang in umgekehrter Reihenfolge durchführen, um die Filterhalterung und den Fettfilter wieder anzubringen.

Montage: Zuerst den Aktivkohlefilter an der Rückseite auf der Metallzunge der Dunstabzugshaube einhaken, dann auf der Vorderseite mit den zwei Knöpfen.

Ausbau

Entfernen Sie den Aktivkohlefilter, indem Sie die Knöpfe, die ihn an der Haube befestigen, um 90° drehen.

Die Haube ist mit einem LED-Beleuchtungssystem ausgestattet.

Die LEDs garantieren eine optimale Beleuchtung, bieten das Zehnfache der Leistungsdauer herkömmlicher Lampen und verbrauchen außerdem 90 % weniger Strom.

Wenden Sie sich bitte an den technischen Kundendienst, wenn ein Austausch erforderlich ist.

TECHNISCHE DATEN

Modell Höhe (cm) Breite (cm) Tiefe (cm) ∅ des Absaugrohres (cm)
DGHFG 64 AM X	60-112,5	59,8	45	15-12,5-12
	68,5 - 112,5
DGHFG 94 AM X	60-112,5	89,8 45 15-12,5-12
	68,5 - 112,5

Bitte auf der Platte die gesamte Absorption und die Lichtabsorption prüfen.

Die Haube ist mit einem LED-Beleuchtungssystem ausgestattet.

Wenden Sie sich bitte an den technischen Kundendienst, wenn ein Austausch erforderlich ist.

Bauteile, die nicht im Lieferumfang enthalten sind
