BT-HM 254 - Hobelmaschine EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Elektrische Hobelmaschine
Modell	BT-HM 254
Marke	Einhell
Hobeltischgröße (L x B)	ca. 500 mm x 254 mm
Maximale Hobelbreite	254 mm
Maximale Hobeltiefe	3 mm
Motorleistung	1500 W (S1)
Netzspannung	230 V / 50 Hz
Drehzahl (Leerlauf)	ca. 9000 U/min
Gewicht	ca. 25 kg
Abmessungen (L x B x H)	ca. 570 x 440 x 380 mm
Späneabsaugung	Anschluss für Staubsauger (Durchmesser 36 mm)
Hobelwellenlager	Kugellager
Hobelmesser	2 Wendemesser aus Hartmetall
Parallelanschlag	Ja, verstellbar
Ein-/Ausschalter	Mit Einschaltsperre
Überlastschutz	Ja, Motorschutzschalter
Schutzhaube	Ja
Transportrollen	Ja, 2 Stück
Standfuß	Gummiunterlagen für rutschfesten Stand
Wartung	Regelmäßige Reinigung der Späneabfuhr und Schmierung der Lager
Reparierbarkeit	Ersatzteile wie Hobelmesser und Riemen verfügbar
Zubehör (im Lieferumfang)	Parallelanschlag, Werkzeug für Messerwechsel, Spänebeutel

Häufig gestellte Fragen - BT-HM 254 EINHELL

Wie stelle ich die Hobeltiefe ein?

Die Hobeltiefe wird über den Handrad an der Vorderseite eingestellt. Eine Umdrehung entspricht ca. 1 mm Tiefenverstellung. Vor der Einstellung sicherstellen, dass die Maschine ausgeschaltet ist.

Kann ich die Hobelmesser nachschärfen?

Die Messer sind Wendemesser und können nach dem Abstumpfen gewendet werden. Nach mehrmaligem Wenden müssen sie durch neue ersetzt werden. Schärfen ist nicht vorgesehen.

Welchen Staubsauger kann ich anschließen?

Der Anschlussstutzen hat einen Durchmesser von 36 mm. Sie können handelsübliche Staubsauger mit passendem Adapter anschließen. Ein Spänebeutel liegt bei.

Warum läuft die Maschine nicht an?

Überprüfen Sie zuerst die Netzverbindung und den Motorschutzschalter. Drücken Sie ggf. die rote Reset-Taste. Ist der Schalter defekt, wenden Sie sich an den Kundendienst.

Wie wechsele ich die Hobelmesser?

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Lösen Sie die Klemmbacken mit dem mitgelieferten Werkzeug, entnehmen Sie die Messer und setzen Sie neue oder gewendete Messer ein. Achten Sie auf korrekte Ausrichtung.

Kann ich auch schmale Werkstücke hobeln?

Ja, mit dem Parallelanschlag können schmale Werkstücke geführt werden. Für sehr kurze Stücke einen Vorschubstock verwenden.

Welches Öl benötige ich für die Lager?

Verwenden Sie ein universelles Maschinenöl (z.B. Nähmaschinenöl). Ölen Sie die Lagerstellen gemäß der Anleitung einmal jährlich.

Wie transportiere ich die Hobelmaschine am besten?

Nutzen Sie die Transportrollen auf der rechten Seite. Kippen Sie die Maschine leicht und rollen Sie sie. Den Parallelanschlag vorher abnehmen.

Warum wird die Oberfläche rau?

Mögliche Ursachen: Abgenutzte Messer, zu hohe Hobeltiefe oder zu schneller Vorschub. Prüfen und ggf. Messer wenden oder Tiefe reduzieren.

Gibt es Ersatzteile für den BT-HM 254?

Ja, Einhell bietet Ersatzteile wie Hobelmesser, Riemen und Schalter über den Kundendienst an. Die Explosionszeichnung finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG BT-HM 254 EINHELL

D Originalbetriebsanleitung Stationäre Hobelmaschine

SLO Originalna navodila za uporabo Stacionarni stroj za skobljanje

Art.-Nr.: 44.199.60 I.-Nr.: 21010

-2-

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

OFF

ON

Überlastschalter

Vorsicht! Verletzungsgefahr! Nicht in das laufende Hobelmesser greifen.

Das TÜV-SÜD-Siegel bestätigt, das die stationäre Hobelmaschine bei bestimmungsgemäßem Gebrauch sicher ist, das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG).

-7-

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Die aktuelle Betriebsanleitung kann auch als PDF-Datei von unserer Internetseite www.isc-gmbh.info heruntergeladen werden.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheits-hinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

1. Halten Sie Ihren Arbeitsbereich in Ordnung
   – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
2. Berücksichtigen Sie Umgebungseinfl üsse
   – Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
   – Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.
   – Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
   – Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.
3. Schützen Sie sich vor elektrischem Schlag
   – Vermeiden Sie Körperberührung mit geerdeten Teilen (z.

D

B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

1. Halten Sie andere Personen fern

– Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

1. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf – Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

2. Überlasten Sie Ihr Elektro- werkzeug nicht – Sie arbeiten besser und si- cherer im angegebenen Leis- tungsbereich.

3. Benutzen Sie das richtige Elektrowerkzeug – Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

– Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist.

Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

1. Tragen Sie geeignete Kleidung

– Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden.

– Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

– Tragen Sie bei langen Haaren ein Haarnetz.

1. Benutzen Sie Schutzausrüstung

– Tragen Sie eine Schutzbrille.

- Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

1. Schließen Sie die Staubab- saug-Einrichtung an

– Falls Anschlüsse zur Staubabsaugung und Auff angeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

1. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

– Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

1. Sichern Sie das Werkstück – Benützen Sie Spannvorrichtungen oder einen Schraub-

D

stock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand.

1. Vermeiden Sie abnormale Körperhaltung

– Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

1. Pfl egen Sie Ihre Werkzeuge mit Sorgfalt

– Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.

– Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

– Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

- Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

– Halten Sie Handgriff e trocken, sauber und frei von Öl und Fett.

1. Ziehen Sie den Stecker aus der Steckdose

– Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt,

Bohrer, Fräser.

1. Lassen Sie keine Werkzeug- schlüssel stecken

– Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

1. Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

1. Benutzen Sie Verlängerungskabel für den Außenbereich

– Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

1. Seien Sie aufmerksam

– Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

1. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

– Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

– Überprüfen Sie, ob die be-

D

weglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.

– Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.

– Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

– Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

21. ACHTUNG!

– Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

1. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

– Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von

einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

Spezielle Sicherheitshinweise

• Verwenden Sie keine stumpfen Messer. Rückschlaggefahr!
• Der Schneideblock muss vollständig abgedeckt sein.
• Verwenden Sie zum Hobeln von kurzen Werkstücken einen Schiebestock.
• Zum Hobeln von schmalen Werkstücken sollten Sie zusätzliche Sicherheitsvorkehrungen treffen. Der Einsatz von Querdruckvorrichtungen und Federabdeckungen könnte notwendig sein, um ein sicheres Arbeiten zu garantieren.
• Das Gerät eignet sich nicht zum Schneiden von Ausfalzungen.
  • Die Rückschlagsicherung und die Vorschubwalze müssen regelmäßig überprüft werden.
• Geräte, die mit einem Spanabzug und Abzugshauben ausgestattet sind, sollten an die entsprechenden Geräte angeschlossen werden. Die Materialart kann die Staubentwicklung ungünstig beeinflussen.
  • Das Gerät eignet sich ausschließlich zum Schneiden von Holz.
• Wenn das Messer zu 5 % verschlissen ist, muss es ausgewechselt werden.
• Ein fehlender Schiebestock kann zu Gefahren führen. Der Schiebestock sollte bei Nichtgebrauch immer an der dafür vorgesehenen Stelle auf der rechten Seite der Maschine aufbewahrt werden.
• Wenn kleine Werkstücke von Hand eingeführt werden, besteht erhöhte Verletzungsgefahr. Herstellerempfehlungen zum Einsatz eines Schiebestock müssen beachtet werden.
• Eine falsche Ausrichtung von Schutzabdeckungen, Vorschubtisch oder Gitter kann zu unkontrollierbaren Situationen führen.
• Beschädigte oder verschmutzte Werkstücke bergen Gefahren. Metallteile oder splitterndes Material darf mit diesem Gerät nicht bearbeitet werden. Verletzungsgefahr!
• Platzieren Sie lange Werkstücke zum Schneiden auf dem Rolltisch oder einer anderen Abstützvorrichtung. Ansonsten könnten Sie die Kontrolle über das Werkstück verlieren.

D

• Die Maschine eignet sich nur zum Hobeln und Dickenhobeln
- Wenn Sie an der Maschine arbeiten sollten Sie immer angemessene Schutzkleidung tragen:
- einen Gehörschutz zum Schutz vor Gehörschäden,
- einen Atemschutz um dem Einatmen gefährlicher Staubpartikel vorzubeugen,
- Schutzhandschuhe beim Handhaben der Messerwelle und von rauen Werkstoffen, um Verletzungen durch scharfe Kanten oder Messer vorzubeugen.
- eine Schutzbrille, um Augenverletzungen durch herumfliegende Teilchen zu vermeiden.
- Die folgenden Situationen sollten unter allen Umständen vermieden werden: vorzeitige Unterbrechung des Schneidevorgangs (Hobelschnitte, die nicht die gesamte Länge des Werkstückes umfassen; das Hobeln von unebenen Holzteilen, die nicht gleichmäßig auf dem Vorschubtisch aufliegen.
Das Geraet ist nur für den privaten Gebrauch bestimmt. Für professionelle oder gewerbliche Zwecke darf es nicht eingesetzt werden.
- Restrisiko: Denken Sie daran, dass auch bei der Einhaltung aller Sicherheitsbestimmungen immer ein mögliches Restrisiko besteht. Die Einhaltung dieser Anweisungen und angemessene Vorsicht beim Umgang mit der Maschine mindern die Risiken von Personenschäden oder Beschädigungen des Gerätes. Besondere Risiken:
- Stromschlaggefahr, bei Gebrauch von nicht-normgerechten Stromanschlüssen
- Berühren von stromführenden Teilen an geöffneten elektrischen Komponenten
- Beeinträchtigung des Hörvermögens bei längerem Arbeiten an der Maschine ohne Gehörschutz
- Ausstoß von gefährlichem Holzstaub bei Nichtgebrauch eines Staubabzugs. Trotz Einhaltung aller Sicherheitsvorkehrungen können immer noch unvermeidbare Restrisiken bestehen.
- Wenn der Hauptnetzanschluss einen schlechten Zustand aufweist, besteht beim Anschalten des Gerätes die Gefahr von Kurzschlüssen. Davon können auch andere Funktionen betroffen sein (z.B. das Aufleuchten von Kontrollleuchten). Sollten am Hauptnetzanschluss Störungen auftreten, wenden Sie sich bitte an Ihren lokalen Stromanieter für Abhilfe und Informationen.

• Falsches Aufspannen und Positionieren der Messer kann wegen der wegfliegenden Messer zu einer gefährlichen Situation führen. Stellen Sie daher vor Inbetriebnahme sicher, dass die Messer gemäß der Bedienungsanleitung richtig eingesetzt und eingestellt sind.
• Jeglicher nicht zum Hobeln benutzte Teil der Messerwelle muss verdeckt sein.
• Überprüfen und warten Sie die Maschine vorjeder Inbetriebnahme, insbesondere müssen die Anti-Rückschlagklauen und die Vorschubantriebswelle inspiziert werden.
• Überzeugen Sie sich, dass Staubabsaugung und Auffangeinrichtung angeschlossen und richtig benutzt werden.
• Stellen Sie sicher, dass die Staubabsaugung geeignet ist. Feiner Holzstaub kann neben Gesundheitsgefahren in bestimmten Konzentrationen auch zu Explosionsrisiken führen.
• Während Änderungen und Einstellungen ist die Maschine auszuschalten und der Netzstecker zu ziehen.
• Holzstaub kann gesundheitsschädigende Risiken verursachen.
• Warnung! Folgende Arbeiten dürfen mit dieser Maschine nicht durchgeführt werden:
• Einsetzarbeiten (d.h. jegliche Bearbeitung, die nicht über die gesamte Werkstücklänge geht).
• Vertiefungen, Zapfen oder Aussparungen
• Hobeln von stark gekrümmtem Holz, bei dem ein nicht ausreichender Kontakt mit dem Aufgabetisch besteht.
• Verwenden Sie gut geschärfte und gewartete Messer.
• Verwenden Sie nur für die Maschine konstruierte Messer.
  • Arbeiten Sie stets seitlich vom Gerät stehend.
  • Im Fall von blockierten Werkstücken:
• Schalten Sie die Maschine aus und ziehen Sie den Netzstecker
• Tragen Sie beim entfernen Sie blockierender Werkstücke Handschuhe, um Verletzungen zu vermeiden.

Bewahren Sie die Sicherheitshinweise gut auf.

D

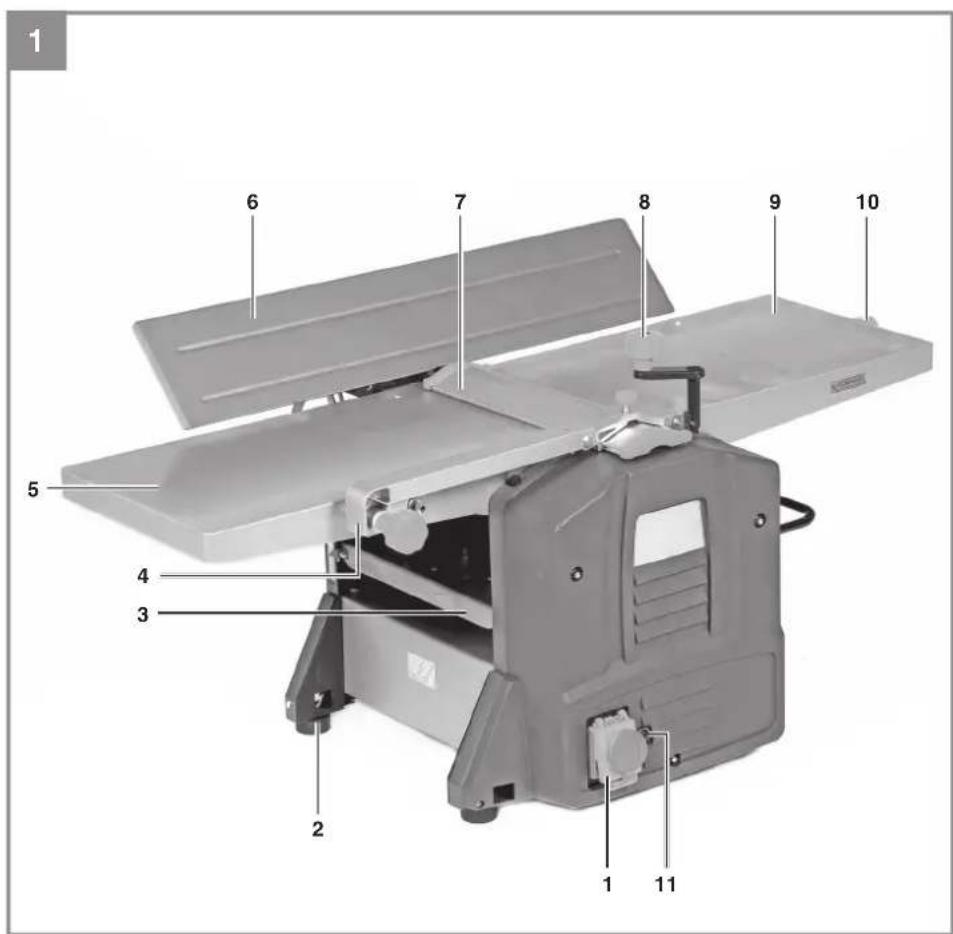

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung

(Bild 1, 3, 4, 5, 10, 13, 15, 16)

1. Ein-/Ausschalter
2. Gummifuß
3. Dickenhobeltisch
4. Halterung Hobelmesserabdeckung

5. Abnehmtisch

6. Parallelanschlag

7. Hobelmesserabdeckung

8. Handkurbel

9. Vorschubtisch

10. Einstellknopf für Spantiefe

11. Überlastschalter

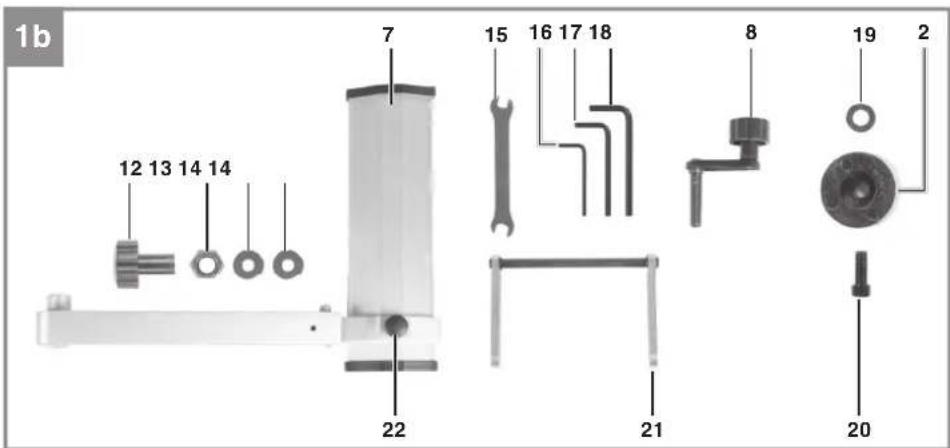

12. Feststellknopf

13. Mutter, selbstsichernd

14. Unterlegscheibe

15. Gabelschlüssel

16. Innensechskantschlüssel – klein

17. Innensechskantschlüssel – mittel

18. Innensechskantschlüssel – groß

19. Unterlegscheibe

20. Innensechskantschraube, kurz

21. Klingeneinstellblock

22. Feststellknopf

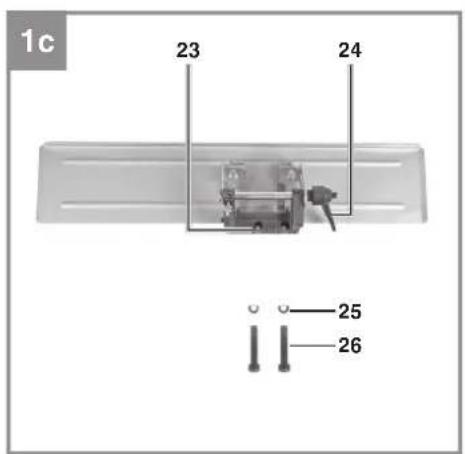

23. Halterung

24. Klemmhebel

25. Unterlegscheibe

26. Innensechskantschraube, lang

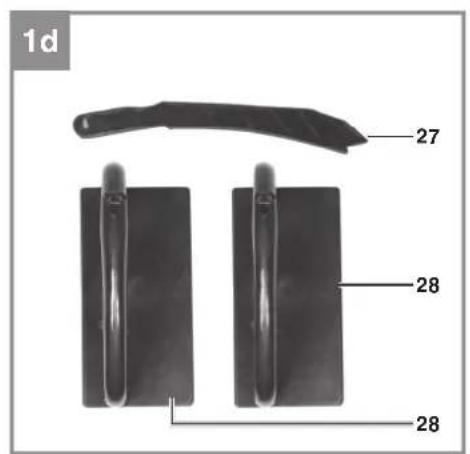

27. Schiebestock

28. Schiebeblock

29. Staubabsaug-Adapter

30. Spanabsaugung

31. Fixierschraube Spanabsaugung

32. Zeiger

33. Skala

34. Zeiger

35. Skala

36. Werkstückaufl age

37. Skala

38. Zeiger

39. Messerblock

40. Keilnutleiste

41. Messer

42. Anti-Rückschlagklauen

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Hobelmaschine
• Schiebestock
  • Schiebeblock (2x)
• Gabelschlüssel
  • Innensechskantschlüssel klein
  • Innensechskantschlüssel mittel
  • Innensechskantschlüssel groß
  • Gummifuß (4x)
  • Montagematerial
  • Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Die stationäre Hobelmaschine dient zum Abrichten- und Dickenhobeln von gesämtem Schnittholz aller Art, mit quadratischer, rechteckiger oder abgeschrägter Form.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden.

Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch den erforderlichen Arbeitsverlauf können folgende Verletzungen auftreten:

Berührung der Messerwelle mit Fingern oder Händen im nicht sicherbaren Bereich.

D

• Bei unsachgemäßer Handhabung Rückschlag von Werkstücken.
• Gehörschäden und Augenverletzungen sowie Verletzungen von Fingern und Händen bei Nichtverwendung der geforderten Schutzausrüstung.
• Gesundheitsschädliche Emisionen bei Verwendung in geschlossenen Räumen ohne geeignete Absauganlage.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Wichtiger Hinweis zum Stromanschluss

Das Gerät unterfällt der Norm EN 61000-3-11, d.h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen).

In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagnetische Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

4. Technische Daten

Wechselstrommotor: 220-240 V\~50 Hz
Leistung P: 1500 W
Schutzart: IPX0
Max. Werkstückbreite: 254 mm
Max. Werkstückhöhe Dickendurchlass: ... 120 mm
Abrichthobeltisch: 445 x 263 mm
Dickenhobeltisch: 270 x 254 mm
Dickenhobel-Vorschubgeschwindigkeit: ...6 m/min
Leerlaufdrehzahl Motor n _0 : 9000 min ^-1
Leerlaufdrehzahl Hobelmesser: .....9000 min ^1
Max. Abricht-Hobeleinschnitttiefe: .... 3 mm
Max. Dicken-Hobeleinschnitttiefe: 2 mm
Max. Neigung Parallelanschlag: 45°
Spanabsaugung: 0 100 mm
Gewicht: ca. 29,5 kg

Gefahr!

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.

Schalldruckpegel L _pA ......92,9dB(A)

Unsicherheit K_pA 3 dB

Schallleistungspegel L_WA ..... 105,9 dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer ersten Beurteilung der (Schwingungs-) Belastung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.

D

• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Vorsicht!

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub- schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Warnung! Ziehen Sie vor allen Wartungs-, Reinigungs-, und Einstellarbeiten den Netzstecker.
• Überprüfen Sie regelmäßig, ob Messer (41) und Keilnutleiste (40) fest im Messerblock (39) befestigt sind. (Bild 15)
  • Die Messer (41) dürfen am Messerblock (39) maximal 1,1 mm überstehen.
• Entfernen Sie niemals die Sicherheitsabdeckungen der Maschine, es sei denn für den Kundendienst oder für Reparaturarbeiten.
• Die Sicherheitsabdeckungen müssen immer intakt sein. Befestigen und sichern Sie die Sicherheitsabdeckungen an vorgesehener Stelle vor jedem Gebrauch der Maschine.
• Wenn Sie die Maschine in geschlossenen Räumen einsetzen, schließen Sie einen Staubabzug an der Spanabsaugung (30) an.
• Prüfen Sie die Anti-Rückschlagklauen (42) auf einwandfreie Funktion (Bild 16). Die Klauen müssen leicht beweglich sein so dass sie frei hängend nach unten zeigen.
  • Tragen Sie immer einen Augenschutz.

• Schneiden Sie niemals Einbuchtungen, Zapfen oder Formen.

• Stationäre Hobelmaschine auspacken und auf eventuelle Transportbeschädigungen überprüfen.
  • Die Maschine muss standsicher aufgestellt und ausgerichtet werden.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  • Das Hobelmesser muß frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter (1) betätigen, vergewissern Sie sich, ob das Hobelmesser richtig montiert ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
• Prüfen Sie durch Sichtprüfung dass Zuführungs- und Ausgabewalzen (f) zum Dickenhobeln gleichmäßig laufen (s. Bild 7)

6. Montage

6.1 Gummifüße (Bild 1-2)

Fixieren Sie die vier Gummifüße (2) mit den mitgelieferten Innensechskantschrauben (20) und Unterlegescheiben (19) an der Unterseite des Gerätes.

6.2 Hobelmesserabdeckung (Bild 1-3)

• Setzen Sie die Halterung (4) der Hobelmesserabdeckung auf der linken Seite des Abnehmtisches (5) auf.
• Fixieren Sie die Hobelmesserabdeckung (7) mit den mitgelieferten Unterlegschreiben (14), dem Feststellknopf (12) und der Mutter (13).
• Überprüfen Sie bei der Hobelmesserabdeckung vor jedem Gebrauch den einwandfreien Zustand der Schutzvorrichtung und stellen Sie sicher, dass diese ordnungsgemäß montiert und nicht beschädigt ist.

6.3 Parallelanschlag (Bild 4 und 1c)

- Setzen Sie die Halterung (23) an den Vorschubtisch (9) auf.

- Achten Sie darauf, dass die Bohrungen der Halterung (23) mit den Gewindebohrungen im Vorschubtisch (9) übereinstimmen.

D

- Verschrauben Sie die Halterung mit Hilfe der mitgelieferten Innensechskantschrauben (26) und Unterlegscheiben (25) am Vorschubtisch (9).

7. Betrieb

Warnung! Die stationäre Hobelmaschine wurde speziell zum Hobeln von festem Holz konzipiert. Dazu werden hochlegierte Messer (41) eingesetzt. Beim Dickenhobeln muss die Kontaktfl äche des Werkstückes fl ach sein. Werden größere oder schwerere Werkstücke bearbeitet, ist es notwendig, die Maschine auf der Standfl ache zu befestigen (z. B. mittels der Gewinde im Maschinenboden).

• Der Ein-/Ausschalter (1) befindet sich an der linken Seite der Maschine. Drücken Sie zum Einschalten der Maschine die grüne Taste „I“. Drücken Sie zum Ausschalten der Maschine die rote Taste „0“.
• Der Motor dieses Geräts ist mit einem Überlastschalter (11) gegen Überlastung geschützt. Bei Überschreiten des Nennstroms schaltet der Überlastschalter das Gerät aus. Nach einer kurzen Abkühlpause kann das Gerät durch Betätigen des Überlastschalters wieder eingeschaltet werden.
• Verwenden Sie bei der Bearbeitung von langen Werkstücken Rolltische oder eine ähnliche Abstützvorrichtung. Diese Zusatz-ausrüstungen sind in Fachmärkten erhältlich. Sie müssen auf Zufuhr- und Abnahmeseite der Hobelmaschine platziert werden. Die Höheneinstellung muss so erfolgen, dass das Werkstück waagrecht in die Maschine geführt werden kann und waagrecht herausgenommen werden kann.

7.1 Abrichthobeln

Warnung! Ziehen Sie vor allen Wartungs-, Reinigungs-, und Einstellarbeiten den Netzstecker.

7.1.1 Einstellung (Bild 1/3/4)

• Drehen Sie den Einstellknopf für Spantiefe (10), um die Höhe des Vorschubtisches (9) einzustellen. Die eingestellte Schnitttiefe kann auf der Skala (33) abgelesen werden.
• Lockern Sie den Parallelanschlag (6) mit dem Klemmhebel (24). Stellen Sie den gewünschten Winkel ein. Der eingestellte Winkel kann an der Skala (35) abgelesen werden. Fixieren Sie den Parallelanschlag (6) nach erfolgter

Einstellung wieder mit dem Klemmhebel (24).

7.1.2 Anbringen der Spanabsaugung (Bild 5-7/12)

• Setzen Sie die Handkurbel (8) auf den Pfosten am Vorschubtisch (9). Drehen Sie die Handkurbel (8) gegen den Uhrzeigersinn, um den Dickenhobeltisch (3) in seine niedrigste Position zu bringen.
• Bringen Sie den Staubabsaug-Adapter (29) an der Spanabsaugung (30) an.
• Setzen Sie die Spanabsaugung (30) auf den Dickenhobeltisch (3) auf.
• Drehen Sie die Handkurbel (8) im Uhrzeigersinn, bis die Spanabsaugung (30) fest eingespannt ist und die Ausbuchtung (b) auf dem Sicherheitsschalter (d) aufliegt.
• Schließen Sie die Hobelmaschine an eine Spanabsauganlage (nicht im Lieferumfang) an.

7.1.3 Abrichthobel-Betrieb (Bild 8/9)

• Öffnen Sie den Feststellknopf (22) und verschieben Sie die Hobelmesserabdeckung (7) so weit, wie es die Breite des Werkstückes erfordert. Ziehen Sie dann den Feststellknopf (22) wieder an.
• Verbinden Sie den Netzstecker mit der Netzleitung. Drücken Sie die grüne Taste „I“, um die Hobelmaschine zu starten.
• Legen Sie das zu bearbeitende Werkstück auf den Vorschubtisch (9). Fassen Sie die Schiebeblöcke (28) mit beiden Händen und schieben Sie das Werkstück vorwärts in Richtung Abnehmtisch (5) über die Messer (41).
• Schalten Sie nach Beendigung der Arbeit die Maschine ab. Drücken Sie dazu die rote Taste „0“. Trennen Sie die Maschine anschließend vom Netz.
• Bringen Sie die Hobelmesserabdeckung (7) wieder in Position und decken Sie das Hobelmesser auf der gesamten Länge ab.

7.2 Dickenhobeln

Warnung! Ziehen Sie vor allen Wartungs-, Reinigungs-, und Einstellarbeiten den Netzstecker.

7.2.1 Einstellung (Bild 13)

Setzen Sie die Handkurbel (8) auf den Pfosten am Vorschubtisch (9) und drehen Sie den Dickenhobeltisch (3) auf die gewünschte Höhe. Der eingestellte Winkel kann an der Skala (37) abgelesen werden.

D

7.2.2 Anbringen der Spanabsaugung (Bild 10-14)

• Lösen Sie den Feststellknopf (22) und ziehen Sie die Hobelmesserabdeckung (7) so weit wie möglich nach vorne.
• Setzen Sie die Spanabsaugung (30) auf den Vorschubtisch (9) auf. Achten Sie darauf, dass die Anschlagstifte und die Fixierschraube (31) jeweils in die Bohrungen und das Innengewinde am Vorschubtisch (9) greifen und die Ausbuchtung (b) auf dem Sicherheitsschalter (e) aufliegt.
• Drehen Sie die Fixierschraube (31), bis die Spanabsaugung (30) fest fixiert ist.
• Bringen Sie den Staubabsaug-Adapter (29) an der Spanabsaugung (30) an.
• Schließen Sie die Hobelmaschine an eine Spanabsauganlage (nicht im Lieferumfang) an.

7.2.3 Dickenhobel-Betrieb (Bild 10/13)

• Verbinden Sie den Netzstecker mit der Netzleitung. Drücken Sie die grüne Taste „I“, um die Hobelmaschine zu starten.
• Legen Sie ein Werkstück auf den Dickenhobeltisch (3). Führen Sie das Werkstück Richtung Vorschubtisch (9) zu.
• Schalten Sie nach Beendigung der Arbeit die Maschine ab. Drücken Sie dazu die rote Taste „0“. Trennen Sie die Maschine anschließend vom Netz.
• Verwenden Sie bei längeren Werkstücken die ausziehbare Werkstückauflage (36).

7.3 Messerwechsel (Bild 15)

• Warnung! Ziehen Sie grundsätzlich den Netzstecker, bevor Sie die Messer wech
• Stellen Sie den Vorschubtisch auf maximale Hobeltiefe (s. 7.1.1)
• Entfernen Sie den Parallelanschlag in umgekehrter Weise, wie unter 6.3 beschrieben.
• Lösen Sie den Feststellknopf (22) und ziehen Sie die Hobelmesserabdeckung (7) so weit wie möglich nach vorne, so dass der gesamte Messerblock (39) frei liegt.
• Lösen Sie die Spannschrauben (c), indem Sie sie mit dem mitgelieferten Gabelschlüssel (15) im Uhrzeigersinn drehen. Drehen Sie den Messerblock (39) so, dass die Keilnutleiste (40) mit dem Messer (41) herausgezogen werden kann.

• Reinigen Sie alle relevanten Teile sowie die Messerschlitze im Messerblock (39).

• Setzen Sie die Keilnutleiste (40) mit dem neuen Messer (41) wieder ein und richten Sie sie seitlich am Messerblock aus.

• Setzen Sie den Klingeneinstellblock (21), wie in Bild 17 gezeigt, auf den Messerblock (39). Achten Sie darauf, dass das Messer (41) den Klingeneinstellblock (21) auf beiden Seiten berührt. Achten Sie darauf dass das Messer (41) dieselbe Arbeitshöhe erreicht wie der Abnahmetisch.
• Ziehen Sie die Spannschrauben (c) mit dem mitgelieferten Gabelschlüssel (15) an.
• Schieben Sie die Hobelmesserabdeckung (7) wieder in Position, so dass das Messer (41) bedeckt ist.

Warnung!

Verwenden Sie ausschließlich die für dieses Gerät vom Hersteller empfohlenen Messer. Bei der Verwendung anderer Messer besteht Verletzungsgefahr auf Grund von Kontrollverlust. Vermeiden Sie ein Überdrehen und mögliches Ablösen der Gewinde. Keilnutleiste (22) oder Schrauben mit abgenutztem Gewinde müssen sofort ersetzt werden.

8. Fehlersuche und -behebung

1. Die Maschine lässt sich nicht einschalten:
2. Kein Netzstrom. Überprüfen Sie die Stromversorgung.
3. Kohlebürsten verschlissen. Lassen Sie die Kohlebürsten von einem Elektrofachmann auswechseln.
   • Sicherheitsschalter (d/e) nicht aktiviert.

2. Die Maschine schaltet sich im Leerlauf aus:

• Stromausfall (Sicherungen überprüfen). Sicherung von einem Elektrofachmann auswechseln lassen.

3. Die Maschine stoppt im Hobelbetrieb:

- Stumpfe Messer oder zu schnelle Zuführung. Messer wechseln bzw. Zuführgeschwindigkeit reduzieren.

4. Geschwindigkeitsverlust im Hobelbetrieb:

• Zu große Schnitttiefe. Schnitttiefe reduzieren.
- Zu hohe Zuführgeschwindigkeit. Zuführgeschwindigkeit reduzieren.
• Stumpfe Messer. Messer wechseln.

D

1. Schlechter Oberfl ächenzustand des gehobelten Werkstückes:

• Stumpfe Messer. Messer wechseln.
- Zuführung ungleichmäßig. Werkstück mit konstantem Druck und reduzierter Zuführgeschwindigkeit zuführen.
- Staubabsauganlage (nicht im Lieferumfang) nicht angeschlossen. Staubabsauganlage anschließen.

1. Spanauswurf beim Abricht- oder Dickenhobeln blockiert:

2. Keine Staubabsauganlage (nicht im Lieferumfang) angeschlossen. Staubabsauganlage anschließen.
   • Holz zu feucht.

3. Ungleichmäßige Zuführgeschwindigkeit beim Dickenhobeln:

• Gummiriemen zu locker. Gummiriemen überprüfen und gegebenenfalls austauschen.
- Dickenhobeltisch (3) verschmutzt. Dickenhobeltisch (3) reinigen und gegebenenfalls mit Gleitmittel behandeln.

9. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

10. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Wartungs-, Reinigungs- und Einstellarbeiten den Netzstecker.

10.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

10.2 Wartung (Bild 1/15)

Warnung! Ziehen Sie vor jeglichen Wartungsarbeiten den Netzstecker!

10.2.1 Maschine

Schmieren Sie nach etwa 10 Betriebstunden folgende Teile periodisch:

• Lager der Zuführungs-/Ausgabewalzen (f), Anti-Rückschlagklauen (42)
  • Lager der Riemenrolle und –scheibe
• Gewindestangen zur Höheneinstellung des Dickenhobeltisches (3)

Verwenden Sie ausschließlich Trockenschmiermittel.

Vorschubtisch (9), Abnehmtisch (5), Dickenhobeltisch (3), Zuführungs-/Ausgabewalzen (f) und Anti-Rückschlagklauen (42) müssen grundsätzlich harzfrei gehalten werden. Verschmutzte Zuführungs-/Ausgabewalzen (f) oder Anti-Rückschlagklauen (42) müssen gereinigt werden. Um ein Überhitzen des Motors zu verhindern, ist der Staub, der sich in den Belüftungsöff nungen ansetzt, regelmäßig zu entfernen.

Verbessern Sie die Gleitfähigkeit der Tische, in- dem Sie sie periodisch mit Gleitmittel behandeln.

D

10.2.2 Schneidwerkzeug

Messer (41), Keilnutleiste (40) und Messerblock (39) müssen regelmäßig von Harz befreit werden. Reinigen Sie diese mit entsprechendem Harzentferner.

10.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

11. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

13. Transport

Transportieren Sie die stationäre Hobelmaschine nur durch Anheben der beiden Tische (Vorschubtisch (9) und Abnehmtisch (5)).

Verwenden Sie Schutzvorrichtungen wie die Halterung für die Hobelmesserabdeckung oder den Parallelanschlag niemals zur Handhabung oder zu Transportzwecken.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.
• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.
• Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz Zmax nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.
• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile*Keilriemen/Antriebsrollen
Verbrauchsmaterial/Verbrauchsteile*Hobelmesser
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

1. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 · Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

SLO

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

EU

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB explains the following conformity according to EU directives and norms for the following product
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
NL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
EE töendab toote vastavust EL direktilivile ja standarditele
CZ vydává následujici prohlášení o shodě podle směrnice EU a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za izdelek
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šj atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE și normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU I normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artiki
RS potvrđuje sledeću usklađenost prema smemicama EZ i normama za artikal
RUS следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
UKR проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
МК ја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Stationäre Hobelmaschine BT-HM 254 (Einhell)

□2014/29/EU
2005/32/EC_2009/125/EC
□(EU)2015/1188
2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
□2014/53/EU
2014/68/EU
☐ (EU)2016/426 Notified Body:
□(EU)2016/425
X 2011/65/EU_(EU)2015/863

X 2006/42/EC
X Annex IV
Notified Body: TÜV SÜD Product Service GmbH, Ridlerstraße 65,
D-80399 München, Germany
Reg. No.: M6A 010654 0601 Rev. 1

□2000/14/EC_2005/88/EC

□ Annex V

Annex VI

Noise: measured L_max = dB (A); guaranteed L_max = dB (A)

P = KW; L/∅ = cm

Notified Body

□2012/46/EU_(EU)2016/1628

Emission No.:

Standard references: EN 61029-1; EN 61029-2-3; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-11

Landau/Isar, den 11.05.2020

Dong/Product-ManagementAndreas Weichselgartner/General-Manager

First CE: 20

Art.-No.: 44.199.60 I.-No.: 21010
