Produkttyp	Handkreissäge
Marke	Herkules
Modell	HS 55
Abmessungen (L x B x H)	33 x 22,5 x 22 cm
Gewicht	4,8 kg
Netzspannung	230 V ~ 50 Hz
Leistungsaufnahme	1020 Watt
Leerlaufdrehzahl	4000 min⁻¹
Schnittiefe bei 0°	52 mm
Schnittiefe bei 45°	32 mm
Sägeblattdurchmesser	160 mm
Sägeblattaufnahme	20 mm
Sägeblattdicke	2,8 mm
Schalldruckpegel LPA	98 dB(A)
Schalleistungspegel LWA	101 dB(A)
Vibration a_w	3,2 m/s²
Schutzisoliert	Ja
Parallelanschlag	Im Lieferumfang enthalten
Anschluss für Staubabsaugung	Ja
Gehrungsschnitt (0° - 45°)	Einstellbar
Spaltkeil	Einstellbar, Abstand max. 5 mm zum Zahnkranz
Pendelschutzhaube	Automatisch zurückgleitend
Wartung	Lüftungsschlitze sauber halten; Kohlebürsten von Fachwerkstatt prüfen
Ersatzteile	Verfügbar über ISC GmbH, Telefon [phone]
Garantie	1 Jahr

Häufig gestellte Fragen - HS 55 Herkules

Wie wechsle ich das Sägeblatt an der Herkules HS 55?

Ziehen Sie den Netzstecker. Öffnen Sie die Pendelschutzhaube und halten Sie sie fest. Verwenden Sie den Stirnlochschlüssel, um das Sägeblatt gegen die Flanschschraube zu halten. Lösen Sie die Schraube mit dem Steckschlüssel. Entnehmen Sie Flansch und Sägeblatt nach unten. Reinigen Sie den Flansch, setzen Sie das neue Sägeblatt ein (Laufrichtung beachten), ziehen Sie die Schraube an und prüfen Sie den Rundlauf.

Wie stelle ich die Schnittiefe ein?

Lösen Sie die Feststellschraube für die Schnittiefeneinstellung. Schwenken Sie den Sägeschuh nach unten. Stellen Sie die gewünschte Tiefe an der Skala ein – die Zahnspitze sollte ca. 2 mm aus dem Holz ragen. Ziehen Sie die Feststellschraube wieder an.

Kann ich mit der HS 55 auch Gehrungsschnitte ausführen?

Ja. Lösen Sie die Feststellschrauben für die Gehrungseinstellung. Stellen Sie den Sägeschuh auf den gewünschten Winkel zwischen 0° und 45° ein. Ziehen Sie die Schrauben fest an.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie stets Gehörschutz, Augenschutz und ggf. Atemschutz. Verwenden Sie den Spaltkeil (außer bei Einschnitten). Ziehen Sie vor Einstell- und Wartungsarbeiten den Netzstecker. Sichern Sie Werkstücke ausreichend und verwenden Sie nur scharfe, unbeschädigte Sägeblätter.

Warum funktioniert die Pendelschutzhaube nicht richtig?

Die Pendelschutzhaube muss sich leichtgängig öffnen und nach dem Schnitt automatisch zurückgleiten. Überprüfen Sie, ob sie durch Sägespäne blockiert ist. Reinigen Sie die Schutzhaube gegebenenfalls. Klemmen Sie die Haube niemals in der zurückgezogenen Stellung fest.

Welche Sägeblätter sind für die HS 55 geeignet?

Verwenden Sie nur Sägeblätter mit 160 mm Durchmesser, 20 mm Bohrung und 2,8 mm Blattdicke. Keine HSS- oder rissigen Blätter. Die Zahnspitzen müssen scharf sein und die Schränkung darf nicht kleiner sein als die Spaltkeildicke.

Wie schließe ich einen Staubabsauger an?

Die Handkreissäge hat einen Anschluss für Staubabsaugung (Pos. 15 in der Zeichnung). Schließen Sie einen geeigneten Staubabsauger an. Achten Sie auf einen sicheren Sitz. Für Holzstäube wird eine geprüfte Absaugeinrichtung gemäß TRGS 553 empfohlen.

Wie kann ich den Spaltkeil aus- oder einbauen?

Ziehen Sie den Netzstecker. Lösen und entfernen Sie die Kreuzschlitzschrauben des Spaltkeils. Ziehen Sie den Spaltkeil nach unten heraus. Beim Einbau in umgekehrter Reihenfolge vorgehen. Stellen Sie sicher, dass der Abstand zum Zahnkranz max. 5 mm beträgt.

Was muss ich bei der Wartung beachten?

Halten Sie die Lüftungsschlitze am Motorgehäuse frei und sauber. Blasen Sie sie von Zeit zu Zeit aus. Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten von einer Fachwerkstatt prüfen. Verwenden Sie keine ätzenden Mittel zur Reinigung des Kunststoffs.

Wo finde ich Ersatzteile für die HS 55?

Ersatzteile sind über den Hersteller ISC GmbH erhältlich. Telefon: [phone] (Ersatzteilabteilung). Sie benötigen die Ersatzteilnummer aus der Explosionszeichnung. Eine vollständige Liste finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG HS 55 Herkules

Bedienungsanleitung Handkreissäge

Art.-Nr.: 43.306.55

Übersichtszeichnung S. 3

Beschreibung techn. Daten S. 4

Sicherheitshinweise S. 4

Arbeits- und Wartungshinweise S. 5-6

Ersatzteilzeichnung S. 40

Ersatzteilliste S. 41

EG-Konformitätserklärung S. 42-43

Garantieurkunde S. 44-45

FIN

D

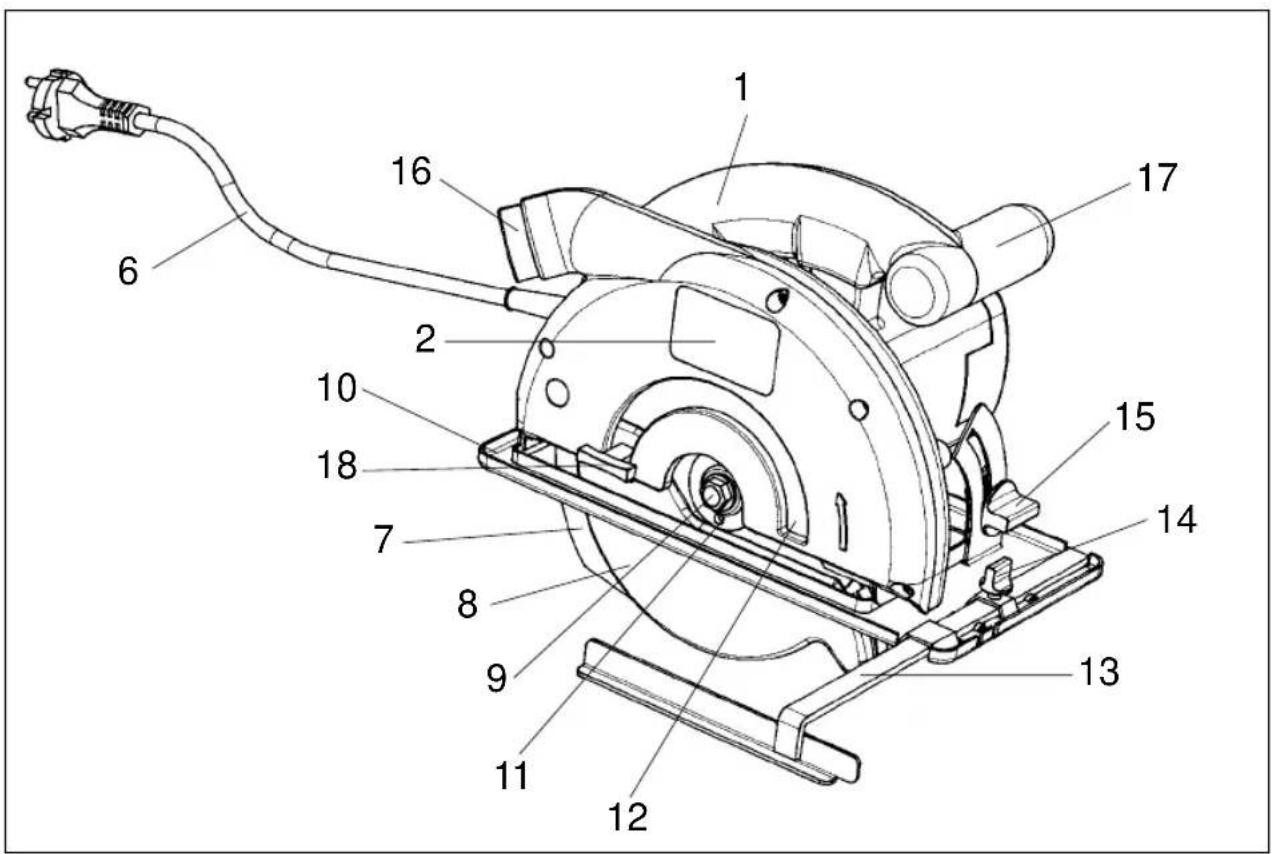

Beschreibung:

1. Handgriff
2. Typenschild
3. Ein-Ausschalter
4. Sperrtaste für Ein-Ausschalter
5. Feststellschraube für Schnittiefeneinstellung
6. Netzkabel
7. Spaltkeil
8. Pendelschutzhaube
9. Maschinenschraube
10. Sägeschuh
11. Flansch
12. Sägeblatt
13. Parallelanschlag
14. Feststellschraube für Parallelanschlag
15. Feststellschrauben für Gehrungseinstellung
16. Anschluß für Staubabsaugung
17. Zusatzhandgriff
18. Betätigungsbügel für Pendelschutzhaube

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Handkreissäge auf.

Technische Daten:

Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 1020 Watt
Leerlaufdrehzahl: 4000 min	-1
Schnittiefe bei 0°: 52 mm
Schnittiefe bei 45°: 32 mm
Sägeblatt 160 mm ∅
Sägeblattaufnahme: 20 mm ∅
Sägeblattdicke 2,8 mm
Schalldruckpegel LPA 98 dB(A)
Schalleistungspegel LWA 101 dB(A)
Vibration a _w	3,2 m/s ^2
Gewicht 4,8 Kg
Abmessung 33 x 22,5 x 22 cm
Schutzisoliert

Ausstattung:

Parallelanschlag

Anwendungsgebiet

Die Handkreissäge ist geeignet zum Sägen von geradlinigen Schnitten in Holz, holzähnlichen Werkstoffen und Kunststoffen.

Sicherheitshinweise:

• Der Spaltkeil ist so einzustellen, daß der Abstand zum Zahnkranz des Sägeblatts 5 mm nicht überschreitet und sein unterster Punkt nicht um mehr als 5 mm gegenüber dem Zahnkranz zurücksteht.
  ●Rissige Sägeblätter oder solche, die ihre Form verändert haben, dürfen nicht verwendet werden.
• Sägeblätter aus hochlegiertem Schnellschnitt-Stahl (HSS Stahl) dürfen nicht verwendet werden.
• Sägeblätter, die den in dieser Gebrauchs-anweisung angegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden.
• Es ist sicherzustellen, daß alle beweglichen Teile des Sägeblattschutzes ohne Klemmen funktionieren.
• Es ist sicherzustellen, daß alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten.
• Der Spaltkeil ist, außer bei den Einsatzschnitten, immer zu verwenden und richtig einzustellen.
  ●Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
  ●Nur scharfe Sägeblätter und geeignetes Zubehör verwenden.
  ●Ziehen Sie vor allen Umbau- und Reinigungs- und Einstellarbeiten den Stecker aus der Steckdose.
  ●Schützen Sie die Netzleitung vor Beschädigungen. Öl und Säure können die Leitung beschädigen.
• Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeiles sind, dürfen nicht verwendet werden.
• Den Stecker nicht durch Ziehen an der Netzleitung aus der Steckdose entfernen und das Gerät nicht am Netzkabel tragen.
  ●Reparaturen sind nur durch einen Fachmann auszuführen.
• Bei Verwendung einer Kabeltrommel Leitung vollständig abrollen. Drahtquerschnitt mind. 1,5 mm². Absicherung max. 16 A
  ●Sichern Sie alle zu bearbeitenden Werkstücke ausreichend und überlasten Sie die Maschine nicht.
  ●Tragen Sie eine geeignete Kleidung und eine Schutzbrille und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeiten.
  ●Tragen Sie zum Schutze Ihrer Ohren einen Gehörschutz!
• Bei längerem Bearbeiten von Holz oder stauberzeugenden Materialien, ist das Elektrowerkzeug an eine geeignete Staubabsaugung anzuschließen. (In Deutschland werden für Holzstäube aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert.

D

Arbeiten mit der Handkreissäge

• Kreissäge stets mit festem Griff halten.
• Die Pendelschutzhaube wird vom Werkstück automatisch zurückgeschoben.
• Keine Gewalt anwenden! Mit der Kreissäge leicht und gleichmäßig vorrücken.
  ●Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
• Wenn nach vorgezeichneter Linie gesägt wird, Kreissäge an der entsprechenden Kerbe entlangführen.
  ●Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.
  ●Sicherheitsvorschriften unbedingt beachten! Schutzbrille tragen!
  ●Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
  ●Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größer oder kleiner ist als diejenige des Sägeblattes.
  ●Das Sägeblatt darf nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.
• Der Pendelschutz darf nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
  ●Vor der Verwendung der Kreissäge bei herausgezogenem Netzstecker die Funktion des Pendelschutzes prüfen.

Achtung! Gehörschutz und Schutzbrille tragen.

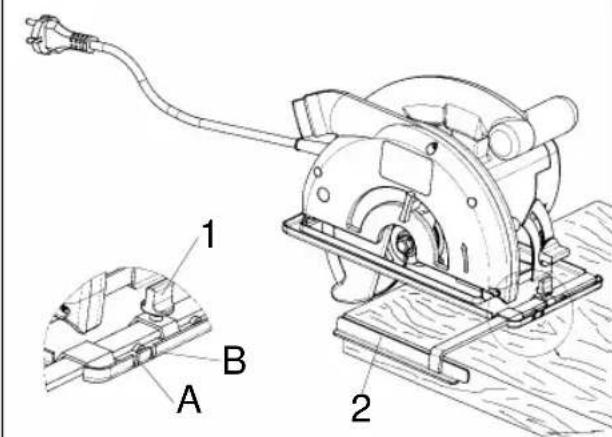

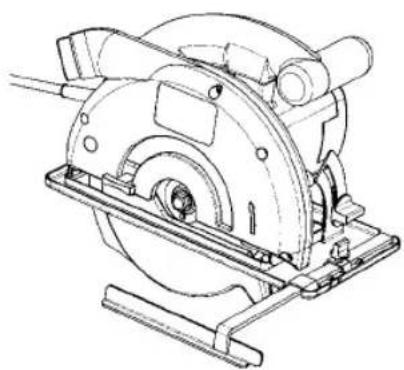

1. Feststellschraube 1 lösen
2. Bei 90° Schnitt, Parallelanschlag 2 lt. Skala auf Kerbe Aeinstellen, bei 45° Schnitt, Parallelanschlag 2 lt. Skala auf kerbe B einstellen, auf Sägeblattbreite achten.
3. Feststellschraube anziehen

Achtung! Probeschnitt mit einem Abfallholz durchführen

●Vergewissern Sie sich vor jedem Einsatz der Maschine, daß die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstell-einrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.
●An der Schutzhaube können Sie eine geeignete Staubabsaugung anschließen. Stellen Sie sicher, daß die Staubabsaugung sicher und ordnungsgemäß angeschlossen ist.
●Die bewegliche Pendelschutzhaube darf zum Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.

Wartung

●Die Lüftungsschlitze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schlitze ausblasen.
- Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Fachwerkstätte überprüfen.
- Abgenützte Kohlebürsten dürfen nur von einer Fachwerkstätte oder unserem Kundendienst ausgewechselt werden.
●Halten Sie Ihr Gerät immer sauber.
●Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
- Sollten Sie Beschädigungen feststellen, können Sie anhand der beiliegenden Explosionszeichnung sowie der Teileliste die Ersatzteile genau definieren und bei unserem Kundenservice anfordern.

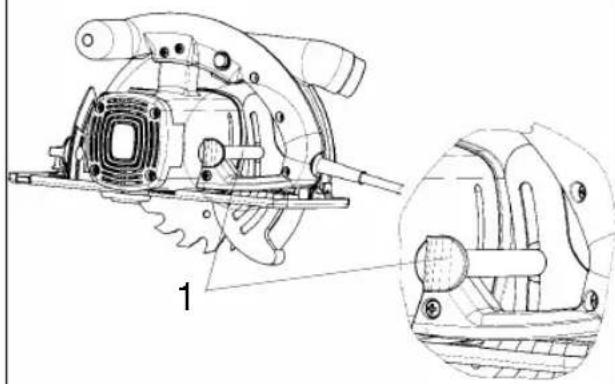

Schnittiefe einstellen

1. Feststellschraube 1 lösen
2. Sägeschuh nach unten schwenken

3. Schnittiefe nach Skala einstellen. Zahnspitze muß ca. 2 mm aus dem Holz herausragen.

4. Feststellschraube anziehen

Sägeschuh verstellen (Schrägschnitt)

1. Die Feststellschrauben 1 lösen
2. Sägeschuh auf gewünschte Gradzahl einstellen 0-45°
3. Feststellschrauben 1 fest anziehen

Achtung!

Vor allen Arbeiten an der Kreissäge Netzstecker ziehen!

Einschalten

Bevor Sie den Ein-Ausschalter betätigen, vergewissern Sie sich ob, das Sägeblatt richtig montiert, bewegliche Teile leichtgängig und Klemmschrauben fest angezogen sind.

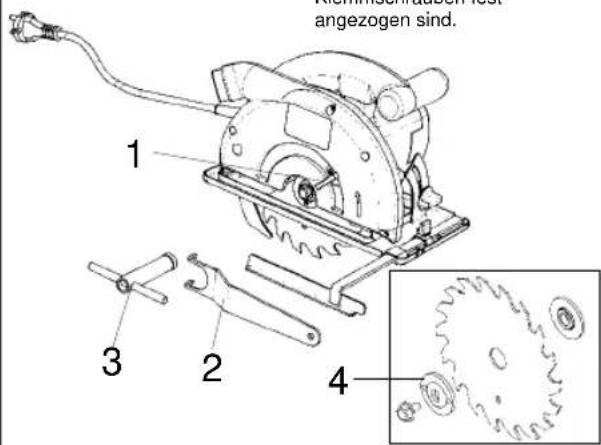

Sägeblatt wechseln

1. Pendelschutzhaube 1 öffnen und festhalten
2. Mit Stirnlochschlüssel 2 das Sägeblatt gegenhalten
3. Steckschlüssel 3 ansetzen und Schraube lösen
4. Flansch 4 und Sägeblatt nach unten entnehmen
5. Flansch reinigen, neues Sägeblatt einsetzen. Auf Laufrichtung achten (siehe Pfeil auf der Schutzhaube)
6. Schraube anziehen, auf Rundlauf achten

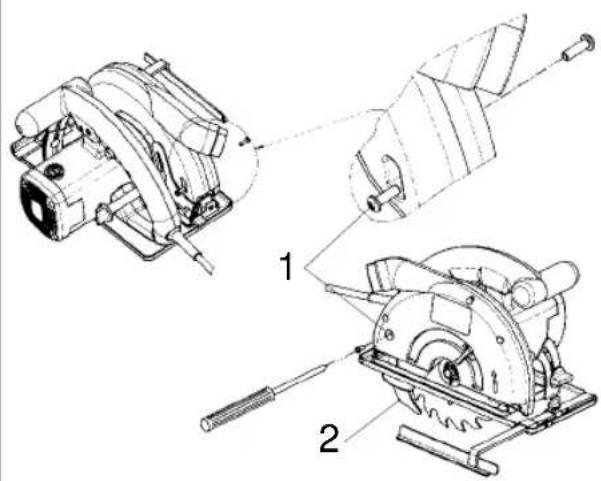

Spaltkeilaus-/einbau

1. Kreuzschlitzschrauben 1 lösen und herausnehmen
2. Spaltkeil 2 nach unten herausziehen
3. Zusammenbau in umgekehrter Reihenfolge vornehmen

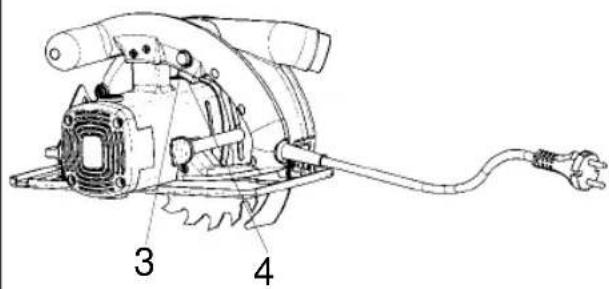

Ein-Ausschalten

Einschalten: Sperrknopf 3 und Taste 4 gleichzeitig drücken Ausschalten: Sperrknopf und Taste loslassen

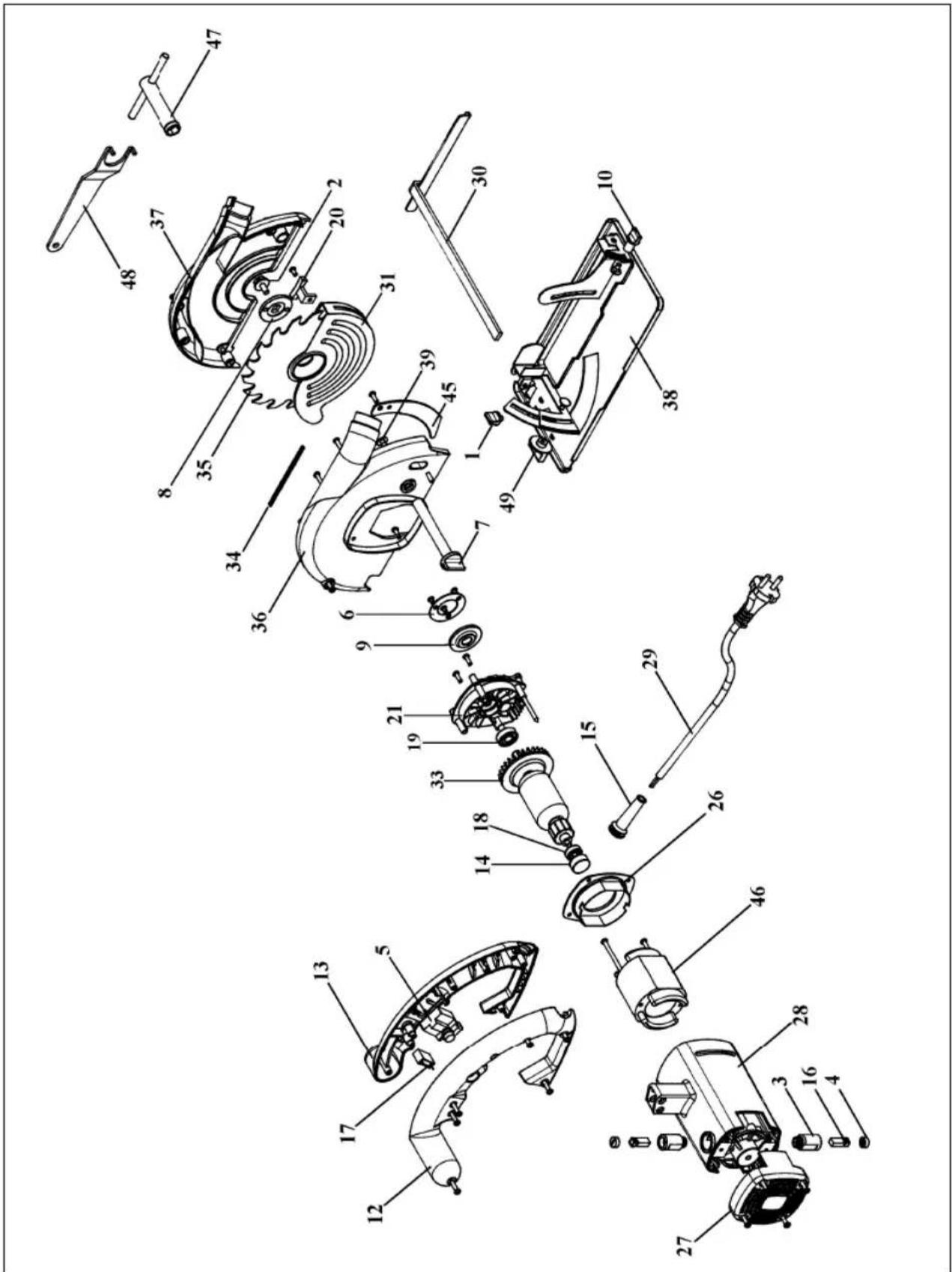

Ersatzteilzeichnung Handkreissäge HS 55 Art.-Nr.: 43.306.55 I.-Nr.: 91018

Ersatzteilliste Handkreissäge HS 55 Art.-Nr.: 43.306.55 I.-Nr.: 91018

Pos.	Bezeichnung Ersatzteilnr.
01	Befestigungsschraube 43.303.00.20
02	Befestigungsschraube 43.303.00.31
03	Bürstenhalter 43.303.00.40
04	Bürstenabdeckung 43.303.00.42
05	Schalter 43.306.10.08
06	Federdruckauflage 43.303.00.17
07	Feststellschraube 43.303.00.84
08	Flansch außen 43.303.00.30
09	Flansch innen 43.303.00.22
10	Rändelschraube 43.303.00.25
12	Griffteil links 43.306.50.01
13	Griffteil rechts 43.306.50.02
14	Gummibuchse 43.303.00.43
15	Knickschutztülle 43.303.00.37
16	Kohlebürste 43.303.00.41
17	Kondensator	43.303.00.05
18	Kugellager	43.303.00.08
19	Kugellager	43.303.00.44
20	Kunststoffteil	43.303.00.45
21	Lagerblock	43.306.10.07
26	Luftleitschild	43.306.10.03
27	Motorabdeckung	43.306.50.03
28	Motorgehäuse	43.306.50.04
29	Netzleitung	43.303.00.03
30	Parallelanschlag	43.303.00.26
31	Pendelschutzhaube	43.303.00.16
33	Rotor	43.303.00.10
34	Rückholfeder	43.306.10.06
35	Sägeblatt	45.020.30
36	Sägeblattschutz hinten	43.306.00.03
37	Sägeblattschutz vorne 43.306.00.04
38	Sägeschuh	43.303.00.49
39	Schloßschraube	43.303.00.52
45	Spaltkeil	43.306.00.07
46	Stator	43.303.00.09
47	Steckschlüssel 43.303.00.54
48	Stiftschlüssel	43.303.00.53
49	Verstellmutter 43.303.00.21

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Handkreissäge	Hand-held Circular Saw	Scie circulaire à main	Handcirkelzaag	Sierra circular de mano	Serra circular de mão
Marke	produced by:	du fabricant	merk	marca	marca
HERKULES
Typ	Type	Type	type	tipo	tipo
HS 55
– Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie89/392/EWG mit Änderungen☑EG Niederspannungs- richtlinie 73/23 EWG☑EG Richtlinie Elektro- magnetische Verträglichkeit89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding low-voltage equipment73/23 EEC;☑EC Directive regarding electromagnetic compatibility89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électro- magnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt- conform de volgende richtlijnen is:☑EG machinerichtlijn89/392/EWG met wijzigingen☑EG laagspanningsrichtlijn73/23 EWG☑EG richtlijn Elektro- magnetische compatibilité89/336 EWG met wijzigingen	– No. de serie en el producto: satisface las disposiciones pertinentes siguientes:☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro- magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de máquinas 89/392/CEE, com alterações☑Directiva da CE de baixa tensão 73/23 CEE☑Directiva da CE de compatibilidade electro- magnética 89/336 CEE, com alterações
EN 55104-1; EN 55014; EN 60555-2; EN 60555-3; EN 50144-2-5; EN 292 T1; EN 292 T2 A1; EN 294; EN 349; EN 28662 T1
Landau/Isar, den27.08.1998	Landau/Isar, (date)27.08.1998	Landau/Isar, (date)27.08.1998	Landau/Isar, datum27.08.1998	Landau/Isar27.08.1998	Landau/Isar27.08.1998
PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management

Achivierung / For archives: KCH-0431-17-832-E

GARANTIEURKUNDE

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil-Abt.: Telefon [phone] • Telefax (0 99 51) 52 50

Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10

Technische Kundenberatung: Telefon [phone]
