ZAS205ZM2 - Schloss HAGER - Kostenlose Bedienungsanleitung

Produkttyp	Profilhalbzylinder
Marke	Hager
Modell	ZAS205ZM2
Material	Kunststoff, Metall
Länge	30/30 mm (Standard)
Durchmesser	17 mm
Schließbartstellung (Anwender)	360° absperrbar
Schließbartstellung (VNB)	105° Sperrbereich
Schlüsselabzug	Nur im Sperrbereich „A“ möglich
Einbauhinweis	Schließbartstellung vor Einbau prüfen
Befestigung	Mit Zylinderschraube (großer Kopf)
Zubehör	Grauer Kunststoff-Schließzylinder für Umbau
Montage	Federzunge muss einrasten
Gewicht	ca. 50 g
Schließzylinder-Typ	Profilhalbzylinder
Einsatzbereich	Schließvorrichtungen für Türen

Häufig gestellte Fragen - ZAS205ZM2 HAGER

Wie überprüfe ich die Schließbartstellung vor dem Einbau?

Vor dem Einbau des Profilhalbzylinders muss die Schließbartstellung ① überprüft werden. Der Schlüssel darf nur im Sperrbereich „A“ abziehbar sein (Bild 2+3).

In welcher Stellung kann der Profilhalbzylinder abgesperrt werden (Anwender-Schließung)?

Bei der unteren Schließung (Anwender) ist der Profilhalbzylinder ② in jeder Schließbartstellung (A = 360°) absperrbar.

Was ist der Sperrbereich der oberen Schließung (VNB)?

Bei der oberen Schließung (VNB) ist der Profilhalbzylinder nur im Schließbart-Stellungsbereich von A = 105° absperrbar (Bild 3).

Wie baue ich den Kunststoff-Schließzylinder aus?

Drücken Sie die Rastnasen ⑤ zusammen und üben Sie gleichzeitig Druck von der Rückseite aus. Der Kunststoff-Schließzylinder ③ kann dann nach vorn entfernt werden (Markierung muss nach unten zeigen ④).

Wie setze ich den Profilhalbzylinder korrekt ein?

Beim Einsetzen muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder wird mit der beigefügten Zylinderschraube mit großem Kopf ⑦ befestigt.

Kann ich nur einen Profilhalbzylinder für beide Schließungen verwenden?

Ja, durch Umbau mit dem grauen Kunststoff-Schließzylinder aus dem Beipackbeutel kann die obere Schließung für 1 Profilhalbzylinder umgerüstet werden.

Warum lässt sich der Schlüssel in manchen Stellungen nicht abziehen?

Der Schlüssel ist nur im Sperrbereich „A“ des Schließbartes abziehbar. Außerhalb dieses Bereichs blockiert der Zylinder den Schlüssel.

Welche Schraube wird zur Befestigung des Profilhalbzylinders verwendet?

Verwenden Sie die beigefügte Zylinderschraube mit großem Kopf ⑦. Achten Sie darauf, dass die Federzunge einrastet.

Was bedeutet die Markierung am Kunststoff-Schließzylinder?

Die Markierung muss nach unten zeigen ④, um den Zylinder zu entriegeln.

Sind die Abmessungen des ZAS205ZM2 genormt?

Es handelt sich um einen Profilhalbzylinder in Standardgröße (ca. 30/30 mm). Er passt in gängige Türschlösser.

BEDIENUNGSANLEITUNG ZAS205ZM2 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

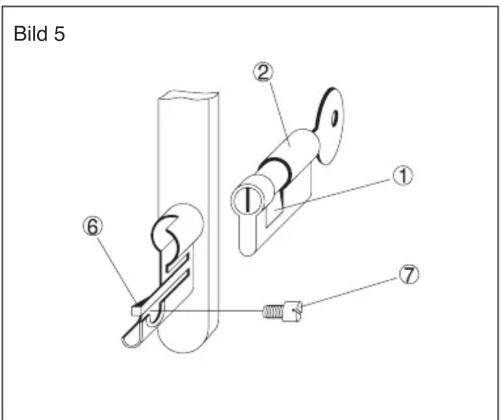

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
