ZAS175BB7 - Schloss HAGER - Kostenlose Bedienungsanleitung

Produkttyp	Schalter/Steckdose (Elektroinstallationsgerät)
Modell	ZAS175BB7
Marke	Hager
Farbe	Weiß
Material	Kunststoff (thermoplastisch)
Schutzart	IP20
Nennspannung	230 V AC
Nennstrom	16 A
Schaltvermögen	10 A (ohmsche Last)
Anzahl der Schaltstellen	1 (einpoliger Ausschalter)
Montageart	Unterputz
Einbautiefe	40 mm
Anschlussart	Schraubklemmen
Leiterquerschnitt	1,5 – 2,5 mm²
Betriebstemperatur	-5 °C bis +40 °C
Lagertemperatur	-25 °C bis +70 °C
Abmessungen (B × H × T)	80 × 80 × 40 mm
Gewicht	ca. 50 g
Zertifizierungen	CE, VDE
Verwendung	Innenbereich
Lieferumfang	1 Stück
Garantie	2 Jahre

Häufig gestellte Fragen - ZAS175BB7 HAGER

Wie installiere ich den Hager ZAS175BB7?

Die Installation sollte von einem Fachmann durchgeführt werden. Schalten Sie vorher die Sicherung aus. Der Anschluss erfolgt über Schraubklemmen (Leiterquerschnitt 1,5–2,5 mm²). Beachten Sie die Einbautiefe von 40 mm für die Unterputzdose.

Kann der Schalter in Feuchträumen wie Bad oder Küche eingesetzt werden?

Nein, die Schutzart IP20 bietet nur Schutz gegen feste Fremdkörper, nicht gegen Feuchtigkeit. Für Feuchträume ist ein Gerät mit mindestens IP44 erforderlich.

Welcher Leitungsquerschnitt ist für den Anschluss geeignet?

Es können Leiter mit einem Querschnitt von 1,5 mm² bis 2,5 mm² angeschlossen werden. Verwenden Sie am besten starre oder flexible Leiter mit Aderendhülsen.

Ist der ZAS175BB7 dimmbar?

Nein, es handelt sich um einen Ein-/Ausschalter ohne Dimmfunktion. Für dimmbare Anwendungen benötigen Sie einen speziellen Dimmer.

Wie reinige ich den Schalter richtig?

Reinigen Sie das Gerät mit einem trockenen oder leicht angefeuchteten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen könnten.

Gibt es den Schalter auch in anderen Farben?

Der Hager ZAS175BB7 ist standardmäßig in Weiß erhältlich. Für andere Farben prüfen Sie bitte die Hager-Produktpalette oder kontaktieren Sie den Hersteller.

Wie hoch ist die maximale Belastung (Leistung), die geschaltet werden kann?

Bei ohmscher Last (z. B. Glühlampen) beträgt die maximale Leistung ca. 2300 W (16 A × 230 V). Für induktive Lasten (z. B. Motoren) reduzieren Sie die Last entsprechend.

Ist der Schalter kompatibel mit Smart-Home-Systemen?

Nein, der ZAS175BB7 ist ein konventioneller Schalter ohne Smart-Home-Funktionalität. Für Smart Home benötigen Sie einen Funk- oder Bus-Schalter.

Was tun, wenn der Schalter defekt ist?

Überprüfen Sie zuerst die Sicherung und die Verkabelung. Bei sichtbaren Schäden (Risse, Schmorstellen) tauschen Sie das Gerät aus. Der Austausch sollte von einem Elektriker vorgenommen werden.

Wie lang ist die Garantie auf den Hager ZAS175BB7?

Hager gewährt eine 2-jährige Garantie ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf. Die Garantie deckt keine Schäden durch unsachgemäße Installation oder äußere Einflüsse.

BEDIENUNGSANLEITUNG ZAS175BB7 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

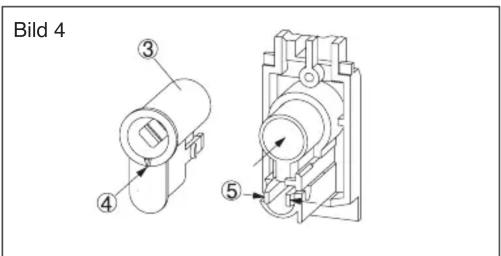

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
