ZAS202BE6 - Schloss HAGER - Kostenlose Bedienungsanleitung

Produkttyp	Schalter/Steckdose
Modell	ZAS202BE6
Marke	Hager
Abmessungen (HxBxT)	45 x 45 x 25 mm
Gewicht	ca. 100 g
Nennspannung	230 V AC
Nennstrom	10 A
Schutzart	IP20
Material	Kunststoff, thermoplast
Farbe	Reinweiß
Einbauart	Unterputz
Befestigungsart	Schraubbefestigung
Kontaktart	Schließer (Schalter) / Steckkontakte (Steckdose)
Anschlussart	Steckklemmen
Funktionen	Ein-/Ausschalten, Steckdosenfunktion
Reinigung	Mit einem trockenen oder leicht feuchten Tuch abwischen
Schutzmaßnahmen	Berührungsschutz, erhöhter Berührungsschutz
Betriebstemperatur	-5 °C bis +40 °C
Lagertemperatur	-25 °C bis +70 °C

Häufig gestellte Fragen - ZAS202BE6 HAGER

Wie schließe ich den Hager ZAS202BE6 Schalter an?

Der Anschluss erfolgt über die Steckklemmen. Phase (L) und Schaltdraht (K) werden entsprechend der Schaltungsart (z.B. Wechselschaltung) angeschlossen. Vor der Montage Spannungsfreiheit sicherstellen.

Ist der ZAS202BE6 für die Außenmontage geeignet?

Nein, die Schutzart IP20 erlaubt nur den Einsatz in Innenräumen ohne Feuchtigkeit.

Welche Schrauben werden für die Befestigung benötigt?

Verwenden Sie Schrauben mit einem Durchmesser von 3 mm und passenden Dübeln für die Unterputzdose.

Kann ich den Schalter in einer Wechselschaltung verwenden?

Ja, der ZAS202BE6 kann als Wechselschalter eingesetzt werden. Dazu werden zwei Schalter benötigt. Die korrekte Verkabelung entnehmen Sie bitte der Anleitung.

Welche maximalen Leiterquerschnitte sind erlaubt?

Die Steckklemmen akzeptieren Leiter von 1,5 mm² bis 2,5 mm² (starr) bzw. 1,5 mm² (flexibel mit Aderendhülse).

Wie reinige ich den Schalter richtig?

Reinigen Sie das Gehäuse mit einem trockenen oder leicht feuchten Tuch. Keine scharfen Reiniger oder Scheuermittel verwenden.

Gibt es eine Kindersicherung am ZAS202BE6?

Bei der Steckdosenvariante ist ein erhöhter Berührungsschutz integriert, der das Einführen von Gegenständen erschwert. Bei Schaltern ist keine zusätzliche Kindersicherung vorhanden.

Kann ich den Schalter nachrüsten oder erweitern?

Der ZAS202BE6 ist ein Einzelgerät. Eine Erweiterung mit Nebenstelle oder Taster ist nicht direkt möglich. Für Kombinationen nutzen Sie bitte entsprechende Hager-Rahmen.

Welche Garantie gilt für das Produkt?

Hager gewährt 2 Jahre Garantie ab Kaufdatum. Die Garantiebedingungen entnehmen Sie bitte der Verpackung oder der Website.

Ist der Schalter kompatibel mit Smart-Home-Systemen?

Der ZAS202BE6 ist ein konventioneller Schalter ohne Funkmodul. Für Smart-Home-Funktionen benötigen Sie entsprechende Aktoren von Hager oder Drittanbietern.

BEDIENUNGSANLEITUNG ZAS202BE6 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

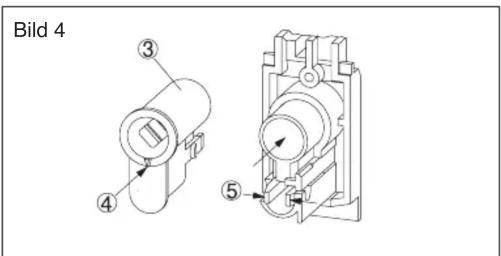

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
