ZAS175EF9 - Schloss HAGER - Kostenlose Bedienungsanleitung

Typ	Fehlerstrom-Schutzschalter (FI-Schalter)
Hersteller	Hager
Modell	ZAS175EF9
Abmessungen (H x B x T)	85 x 18 x 70 mm
Gewicht	ca. 100 g
Nennspannung	230 V AC, 50/60 Hz
Nennstrom	16 A
Schutzart	IP20
Funktionen	Überlast- und Kurzschlussschutz
Reinigung	Gehäuse mit trockenem Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheit	Entspricht DIN VDE 0641, IEC/EN 60898
Ersatzteile	über den Fachhandel erhältlich
Reparatur	Nicht reparierbar; bei Defekt ersetzen
Herstellungsland	Deutschland

Häufig gestellte Fragen - ZAS175EF9 HAGER

Welche Funktionen hat der ZAS175EF9?

Der ZAS175EF9 ist ein Leitungsschutzschalter, der Überlast- und Kurzschlussschutz bietet.

Wie sind die Abmessungen?

Die Abmessungen betragen ca. 85 x 18 x 70 mm (H x B x T).

Welche Spannung wird benötigt?

Die Nennspannung beträgt 230 V AC bei 50/60 Hz.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Ist der Schalter nach Normen zertifiziert?

Ja, er entspricht DIN VDE 0641 und IEC/EN 60898.

Kann ich das Gerät selbst reparieren?

Nein, das Gerät ist nicht reparierbar. Bei Defekt muss es durch ein gleichwertiges Modell ersetzt werden.

Wo finde ich Ersatzteile?

Ersatzteile sind über den Fachhandel erhältlich.

Welche Schutzart hat das Gerät?

Das Gerät hat die Schutzart IP20 (Schutz gegen feste Fremdkörper > 12 mm).

Wie schwer ist der ZAS175EF9?

Das Gewicht beträgt ca. 100 g.

Was ist der Nennstrom?

Der Nennstrom beträgt typischerweise 16 A (je nach Ausführung).

BEDIENUNGSANLEITUNG ZAS175EF9 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

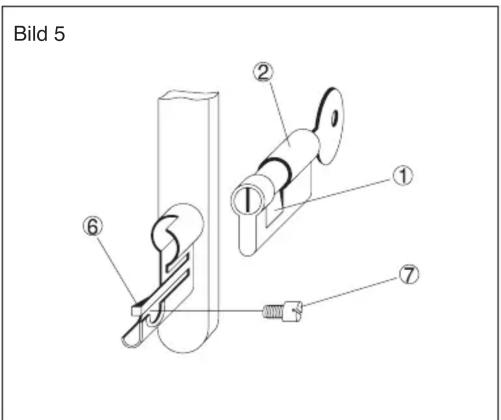

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
