Produkttyp	Schließvorrichtung für Profilhalbzylinder
Modell	ZAS205NM9
Marke	Hager
Verwendung	Montage an Schaltschränken oder Türen mit Profilhalbzylindern
Kompatibilität	Geeignet für 2 Profilhalbzylinder
Montageart	Einbau der Profilhalbzylinder nach Prüfung der Schließbartstellung
Untere Schließung (Anwender)	Absperrbar in jeder Schließbartstellung (A=360°)
Obere Schließung (VNB)	Absperrbar nur im Schließbart-Stellungsbereich A=105°
Schlüsselabziehbarkeit	Nur im Sperrbereich „A“ des Schließbartes
Material Profilhalbzylinder	Metall (Standard)
Material Kunststoff-Schließzylinder	Kunststoff
Entriegelungsmechanismus	Rastnasen zusammendrücken und von der Rückseite drücken
Sicherheitshinweise	Schließbartstellung vor Einbau überprüfen; Schlüssel nur im Sperrbereich abziehbar
Wartung	Keine regelmäßige Wartung erforderlich; bei Bedarf reinigen
Lieferumfang	Schließvorrichtung, 2 Profilhalbzylinder, 1 Kunststoff-Schließzylinder, Montageanleitung
Gewicht (ca.)	0,3 kg

Häufig gestellte Fragen - ZAS205NM9 HAGER

Wie montiere ich die Schließvorrichtung ZAS205NM9?

Vor dem Einbau der Profilhalbzylinder ist die Schließbartstellung zu überprüfen. Der Schlüssel darf nur im Sperrbereich "A" abziehbar sein (siehe Bilder 2+3).

Welche Schließungen gibt es?

Es gibt eine untere Schließung (Anwender-Schließung) und eine obere Schließung (VNB-Schließung). Die untere erlaubt Absperrung in jeder Stellung (A=360°), die obere nur im Bereich von A=105°.

Wie wechsle ich den Profilhalbzylinder?

Der Profilhalbzylinder ist in jeder Schließbartstellung absperrbar. Beachten Sie die Position des Schließbartes und die Hinweise in der Anleitung.

Wie entferne ich den Kunststoff-Schließzylinder?

Drücken Sie die Rastnasen zusammen und üben Sie gleichzeitig Druck von der Rückseite aus, dann kann der Zylinder nach vorne entfernt werden.

Ist die Schließvorrichtung für 2 Profilhalbzylinder geeignet?

Ja, die Vorrichtung ist speziell für 2 Profilhalbzylinder ausgelegt.

Was bedeutet "Schließbartstellung A=105°"?

Der Schließbart darf nur in einem bestimmten Winkelbereich (105°) für die obere Schließung absperrbar sein. Dies ist wichtig für die korrekte Funktion.

Kann ich die Vorrichtung selbst montieren?

Ja, die Montageanleitung ist enthalten. Bitte die Schritte genau befolgen. Kein Spezialwerkzeug erforderlich.

Welches Werkzeug wird benötigt?

In der Anleitung wird kein spezielles Werkzeug erwähnt; möglicherweise ein Schraubendreher für die Demontage.

Gibt es Sicherheitshinweise?

Achten Sie darauf, dass der Schlüssel nur im Sperrbereich abziehbar ist, um Fehlfunktionen zu vermeiden. Überprüfen Sie die Schließbartstellung vor dem Einbau.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung ist als PDF auf der Website notice-facile.com verfügbar. Sie können sie auch per E-Mail anfordern.

BEDIENUNGSANLEITUNG ZAS205NM9 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

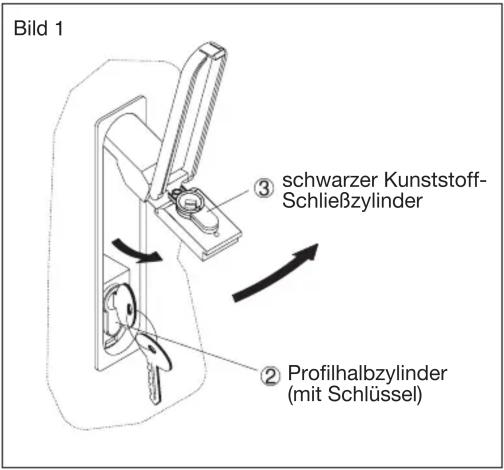

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
