Produkttyp	Digitalpiano mit 88 gewichteten Tasten
Modell	Celviano AP-710 (BK)
Marke	Casio
Abmessungen (mit Ständer)	137,7 (B) × 42,7 (T) × 91,1 (H) cm
Gewicht (mit Ständer)	ca. 48,0 kg
Stromversorgung	Netzadapter AD-E24500LW (24 V Gleichspannung, 28 W)
Klangquelle	Multi-dimensional Morphing AiR Sound Source mit 256-stimmiger Polyphonie und 26 Klangfarben
Tastatur	88 Tasten mit Anschlagdynamik (3 Stufen, aus), gewichtete Hammermechanik
Effekte	Brillanz (-3 bis +3), Hallsimulator (6 Typen), Chorus (4 Typen), DSP, Volume Sync EQ
Akustiksimulator	Dämpferresonanz, Saitenresonanz, Deckelsimulator, Hammerdynamik, Dämpfergeräusch, Tastenanschlaggeräusche
Pedale	3 Pedale: Dämpfer (mit Halbpedaleffekt), Soft, Sostenuto
Metronom	Takt 0–9, Tempo 20–255, Lautstärke regelbar
Konzertspiel	15 vorinstallierte Orchesterstücke mit Hören- und Spielmodus sowie 80%-Tempo-Option
Musikbibliothek	60 interne Songs + 10 benutzerdefinierte Songs (von USB), Part-Stummschaltung (L/R)
Recorder	MIDI-Recorder (2 Spuren, ca. 5.000 Noten) und Audio-Recorder (WAV, 44,1 kHz, 16 Bit, bis zu 99 Dateien à 25 Min.)
Anschlüsse	Kopfhörer (2x 6,3 mm Stereo), LINE IN/OUT (Klinke), USB (Typ B), USB-Flash-Laufwerk (Typ A), MIDI IN/OUT, Pedal
Lautsprecher	4 × 12 cm + 2 × 5 cm, Ausgangsleistung 30 W + 30 W
Entsorgung und Recycling	Die Verpackung entspricht den deutschen Umweltschutzbestimmungen (Recycling-Marke)
Sicherheitshinweise	Nur zugelassenes Zubehör verwenden; Netzadapter regelmäßig prüfen; Gerät nicht in feuchter Umgebung betreiben; bei Gewitter Netzstecker ziehen
Wartung und Reparatur	Reinigung nur mit weichem, trockenem Tuch; keine chemischen Mittel; Reparaturen nur durch qualifiziertes Fachpersonal

Häufig gestellte Fragen - Celviano AP-710 CASIO

Wie montiere ich den Ständer des Casio Celviano AP-710?

Die Montage erfolgt gemäß der beiliegenden Schritt-für-Schritt-Anleitung (Seite DE-55). Achten Sie darauf, die Pedalhöhe korrekt einzustellen, um Beschädigungen zu vermeiden. Verwenden Sie den mitgelieferten Kreuzschlitzschraubendreher.

Welche Pedale hat das Celviano AP-710 und welche Funktionen haben sie?

Das Digitalpiano verfügt über drei Pedale: Dämpferpedal (rechts) für Nachklang und Halbpedal-Effekt, Soft-Pedal (links) für leisere Töne und Sostenuto-Pedal (Mitte) zum Halten ausgewählter Noten.

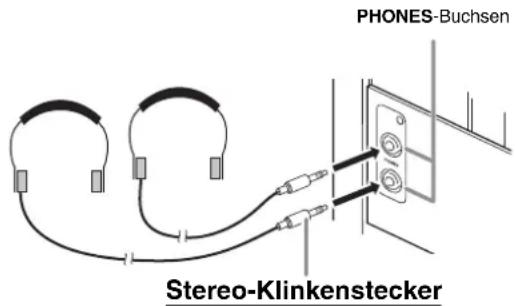

Kann ich Kopfhörer anschließen und wie?

Ja, schließen Sie einen handelsüblichen Kopfhörer mit 6,3-mm-Klinkenstecker an eine der beiden PHONES-Buchsen an. Die Lautsprecher werden automatisch stummgeschaltet.

Wie nehme ich mein Spiel auf dem Celviano AP-710 auf?

Es gibt zwei Aufnahmemodi: MIDI-Recorder (im internen Speicher, 2 Spuren, max. 5.000 Noten) und Audio-Recorder (auf USB-Stick, WAV-Datei, max. 25 Minuten). Drücken Sie die REC-Taste und wählen Sie den gewünschten Modus.

Welche USB-Flash-Laufwerke sind kompatibel?

Empfohlen werden USB-Sticks mit einer Kapazität von ≤ 32 GB im Format FAT32. Der Stick muss zuerst am Piano formatiert werden (Einstellungen → USB). Lesen Sie die Hinweise auf Seite DE-44.

Wie stelle ich das Metronom ein?

Drücken Sie die METRONOME-Taste zum Starten. Mit den TEMPO-Tasten +/– ändern Sie das Tempo (20–255). Halten Sie die METRONOME-Taste gedrückt, um Takt (0–9) und Lautstärke (0–127) anzupassen.

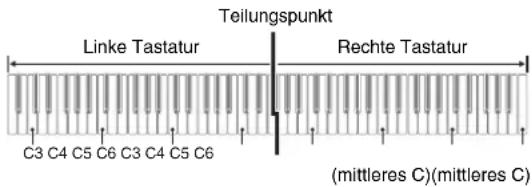

Wie teile ich die Tastatur für Duettspiele?

Drücken Sie wiederholt die DUET-Taste, um den Duettmodus zu aktivieren. Die Tastatur wird in zwei gleiche Hälften geteilt, wobei das linke Pedal als Dämpfer für die linke Seite dient. Sie können die Oktavbereiche separat anpassen (Seite DE-14).

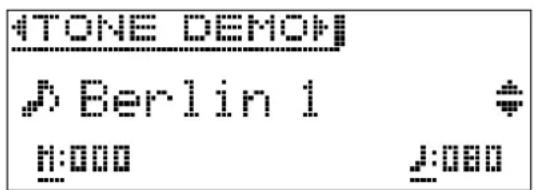

Wie höre ich Demosongs der Flügelklänge an?

Halten Sie eine der drei Flügel-Klanggruppentasten (BERLIN GRAND, HAMBURG GRAND, VIENNA GRAND) gedrückt, bis die Demo-Wiedergabe startet. Es stehen insgesamt sechs Demosongs zur Verfügung.

Was tun, wenn das Piano keinen Ton erzeugt?

Überprüfen Sie: Lautstärkeregler nicht auf MIN, Kopfhörerbuchse leer, MIDI Local Control eingeschaltet (Seite DE-43), Speaker Out auf 'Auto' und Keyboard Volume nicht auf 0.

Wie reinige ich das Celviano AP-710 richtig?

Verwenden Sie ein weiches, trockenes Tuch. Bei Bedarf leicht mit milder Seifenlauge befeuchten und gründlich auswringen. Keine Lösungsmittel wie Alkohol oder Verdünner verwenden. Ziehen Sie vor der Reinigung den Netzstecker.

BEDIENUNGSANLEITUNG Celviano AP-710 CASIO

Bitte bewahren Sie alle Informationen für spätere Referenz auf.

Sicherheitsmaßregeln

Bevor Sie die Verwendung des Pianos versuchen, lesen Sie unbedingt die separaten „Vorsichtsmaßregeln hinsichtlich der Sicherheit“.

Bitte beachten Sie die folgenden wichtigen Informationen, bevor Sie dieses Produkt verwenden.

• Bevor Sie das optionale Netzgerät AD-E24500LW für die Stromversorgung dieses Produkts verwenden, überprüfen Sie unbedingt zuerst das Netzgerät auf Beschädigungen. Kontrollieren Sie besonders sorgfältig das Stromkabel auf Schnitte, Bruch, freiliegende Drähte und andere ernsthafte Schäden. Lassen Sie niemals Kinder ein ernsthaft beschädigtes Netzgerät verwenden.
• Dieses Produkt ist nicht für Kinder unter 3 Jahren ausgelegt.
• Verwenden Sie nur das CASIO Netzgerät AD-E24500LW.
  • Das Netzgerät ist kein Spielzeug.
• Trennen Sie immer das Netzgerät ab, bevor Sie das Produkt reinigen.

Konformitätserklärung gemäß EU-Richtlinie

Manufacturer:

CASIO COMPUTER CO., LTD.

6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan

Casio-Platz 1, 22848 Norderstedt, Germany

www.casio-europe.com

Für nähere Informationen über das Produkt und seine Benutzung besuchen Sie bitte die CASIO Website unter dem hier gezeigten QR-Code oder der nachstehenden URL.

Über Musiknoten-Daten

Von der CASIO Website, die über die nachstehende URL bzw. den QR-Code aufrufbar ist, können Musiknoten-Daten als PDF-Datei heruntergeladen werden. Sie können die Musiknoten dann auf Ihrem Smartgerät betrachten.

https://support.casio.com/global/de/emi/manual/AP-710/

VorbereitungDE-55

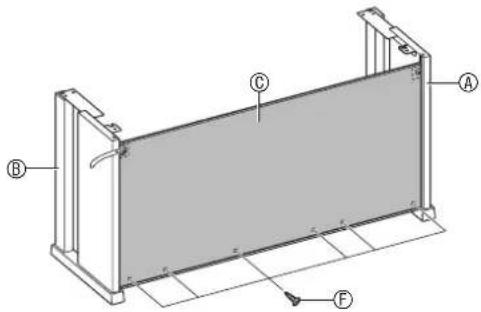

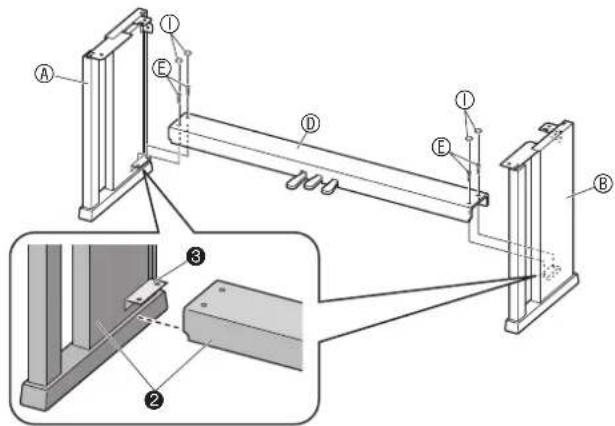

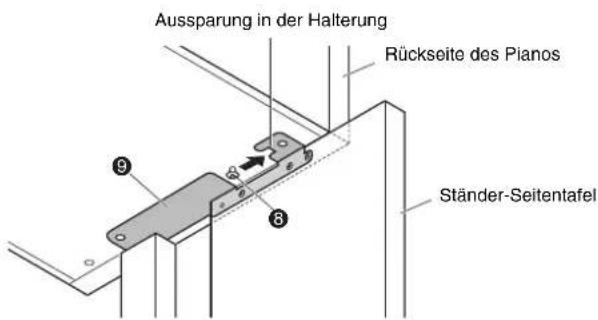

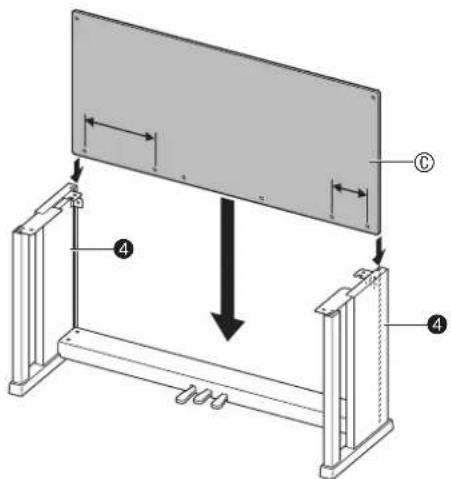

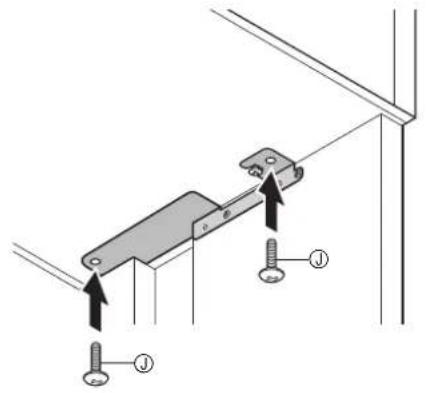

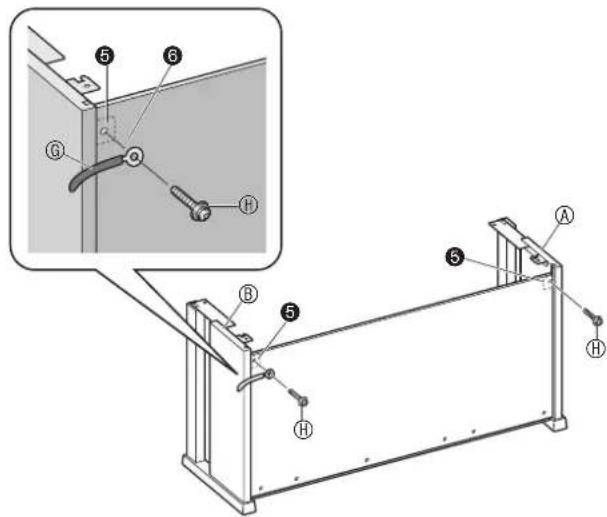

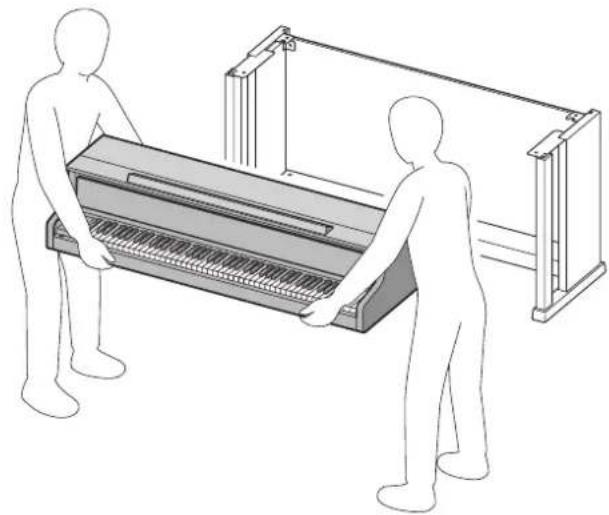

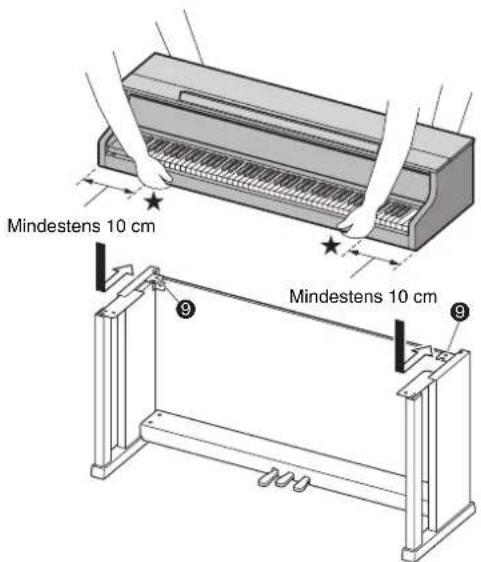

Montieren des Ständers. DE-55

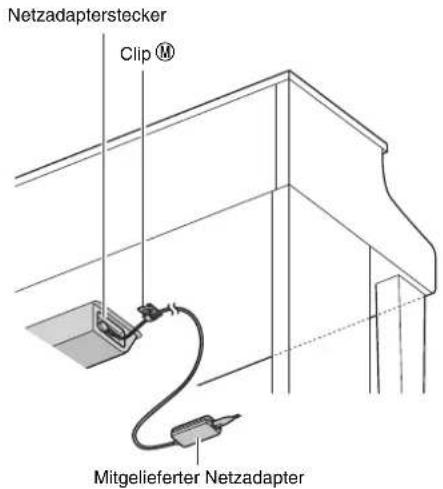

Anschließen der Kabel. DE-58

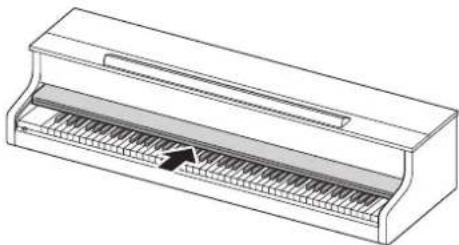

Tastaturabdeckung DE-59

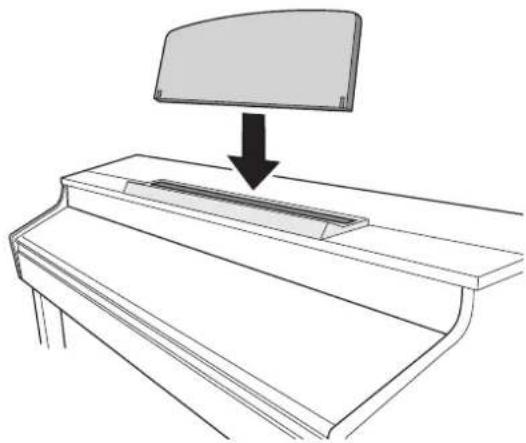

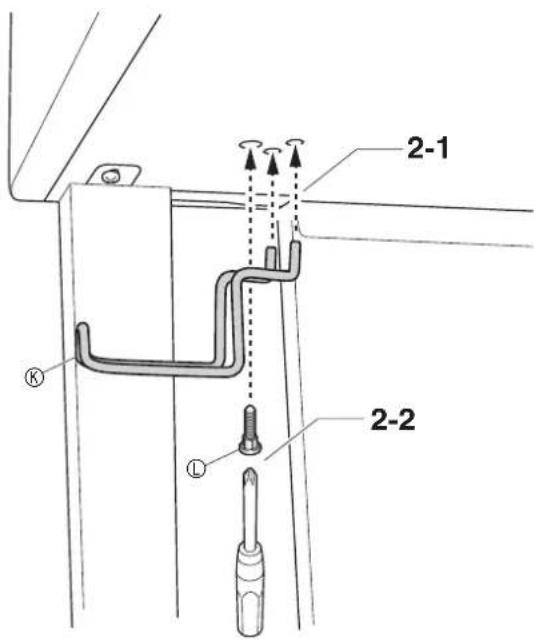

Anbringen des Notenhalters und Kopfhörerhakens. DE-59

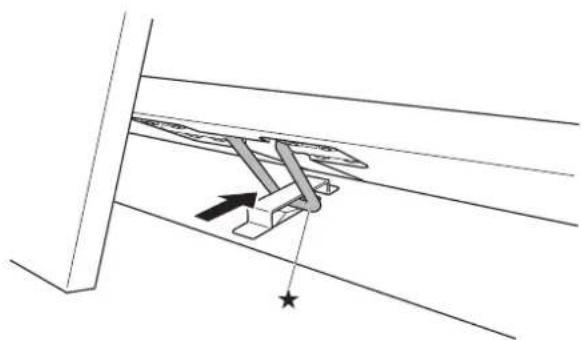

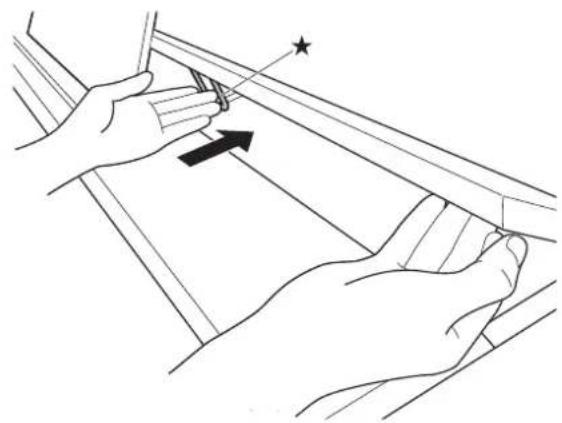

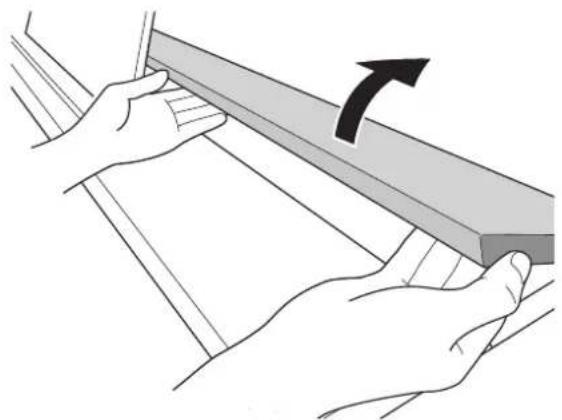

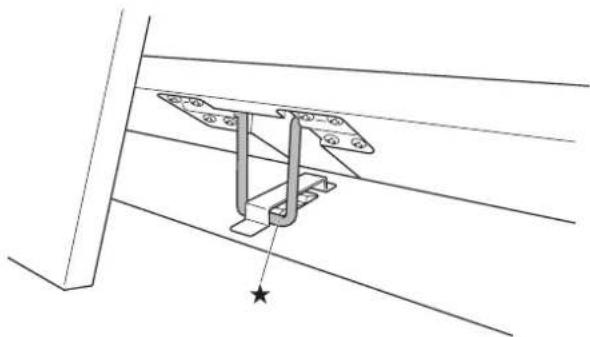

Öffnen und Schließen des Pianodeckels... DE-60

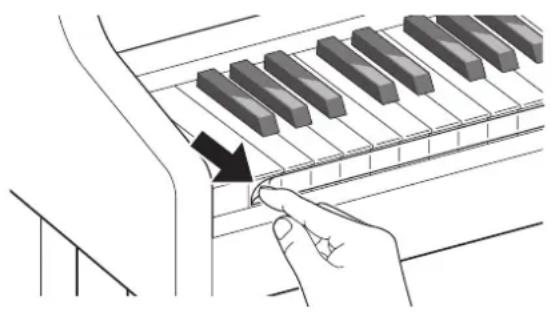

Entfernen des Schutzklebebands von der Tastatur....DE-61
Netzdose DE-61
Anschließen von Kopfhörern. . . . . . . . . . DE-62

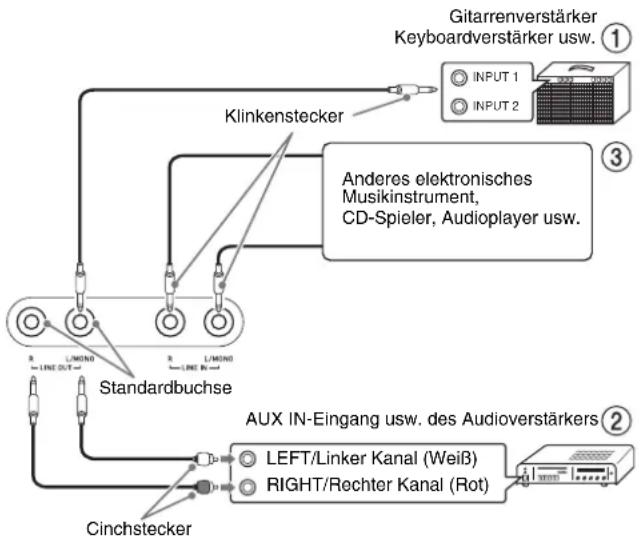

Anschließen eines Audiogeräts oder Verstärkers. DE-62
Mitgeliefertes und optionales Zubehör ..... DE-63

Allgemeine Anleitung DE-4

Pedalhöhe-Einstellung ..... DE-5

Netzdose DE-6

Ein- oder Ausschalten des Stroms ..... DE-6
Ausschaltautomatik. . . . . . . . . . . . . . . . . . . . . . . . . DE-6
Einstellen des Lautstärkepegels ..... DE-6
Einstellen des Displaykontrasts ..... DE-7
Rücksetzen des Digitalpianos auf die Werksvorgaben .... DE-7
Bedienungssperre.... DE-7

Für alle Modi geltende Bedienung DE-8

Über die Startanzeige . . . . . . . . . . . . . . . DE-8
Navigieren zwischen Einstellanzeigen ..... DE-8
Wählen eines Anzeigepunkts (Parameter) zum Ändern der Einstellung. . . . . . . . . . DE-8
Ändern einer Nummer oder eines Wertes. . . . DE-8
Nummer weiterschalten. . . . . . . . . . . . . . . . . . . . . . . DE-8
Nummer durchlaufen lassen . . . . . . . . . . . . . . . . DE-8
Kontextmenüs für Einstellungen ..... DE-9
Starten und Stoppen der Wiedergabe. . . . . . DE-9
Einen bestimmten Songabschnitt wiederholt abspielen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE-9

Spielen mit verschiedenen Klangfarben DE-10

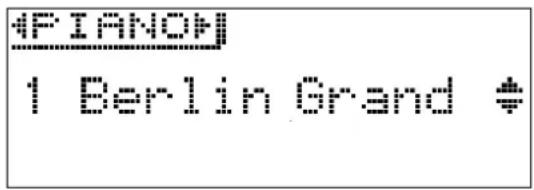

Wählen und Spielen einer Klangfarbe. . . . . . DE-10

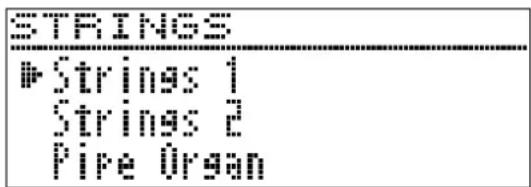

Einen Klang in einer Klanggruppe wählen ..... DE-10
Eine Klangfarbe aus der Klangfarbenliste wählen . . . . . . . . . . . . . . . . . . . . . DE-10

Benutzen der Digitalpiano-Pedale. . . . . . . . DE-11

Halbpedal-Ansprechposition einstellen .....DE-11

Ändern der Klangfarben-Eigenschaften für akustisches Klavier .... DE-12

Verwenden von Effekten. . . . . . . . . . . . . DE-13

Einen Hallsimulator auflegen .....DE-13

Eine Hörposition wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE-13

Chorus auf eine Klangfarbe auflegen .....DE-14

Brillanz einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE-14

Über DSP DE-14

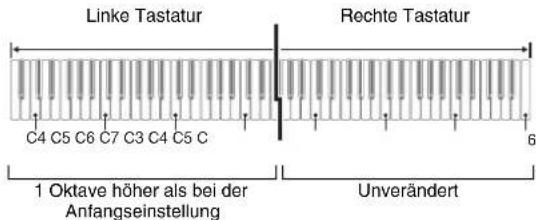

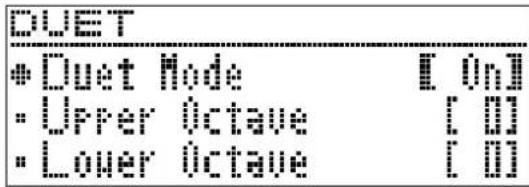

Aufteilen der Tastatur zum Duettspielen....DE-14 Oktaven der Duett-Tastaturen ändern....DE-15

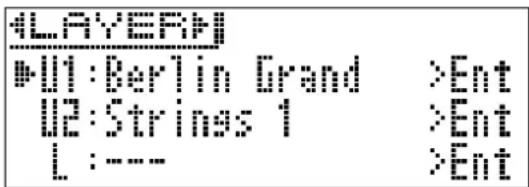

Mischen von zwei Klangfarben ..... DE-16

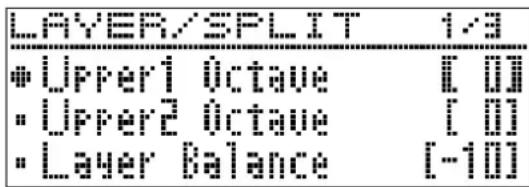

Lautstärkebalance der beiden gemischten Klangfarben einstellen .....DE-16

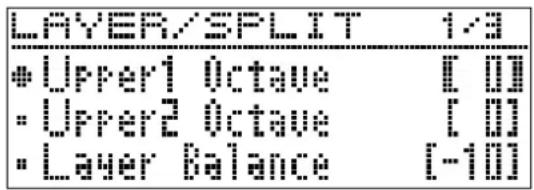

Oktave einer der gemischten Klangfarben ändern .....DE-17

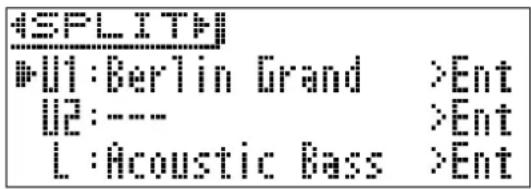

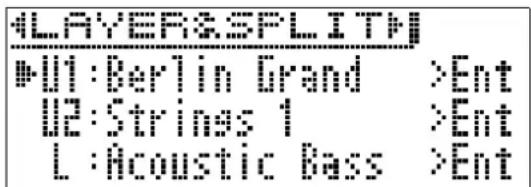

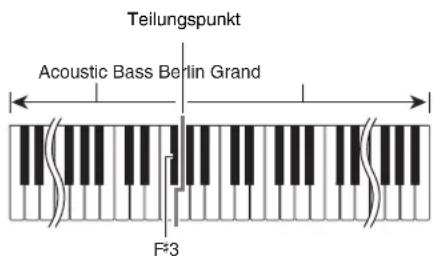

Tastatur auf zwei Klangfarben aufteilen ..... DE-17 Einstellungen für Tastaturteilung ändern ..... DE-18
Benutzen des Metronoms .... DE-19 Starten und Stoppen .... DE-19 Tempo einstellen .... DE-19 Metronomeinstellungen konfigurieren .... DE-19
Anschlagempfindlichkeit der Tastatur einstellen (Anschlagdynamik) .... DE-20 Anschlagempfindlichkeit ändern .... DE-20
Tonhöhe ändern (Transponierung, Stimmung, Oktavverschiebung)....DE-20
Tonhöhe in Halbtonschritten ändern (Transponierung) ...... DE-20
Feinstimmen (Tuning) ..... DE-21
Stimmungskurve ändern (Spreizung). . . . . . . . DE-21
Oktavverschiebung. DE-22
Tastatur-Temperierung ändern ..... DE-22

Verwenden der vorinstallierten Songs (Konzertspiel, Musikbibliothek) DE-23

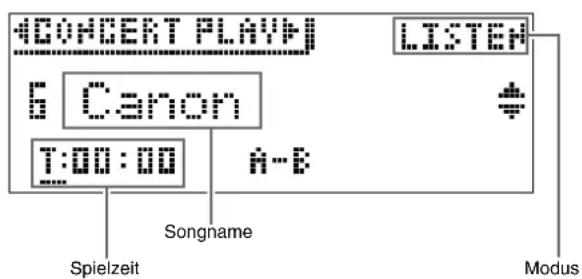

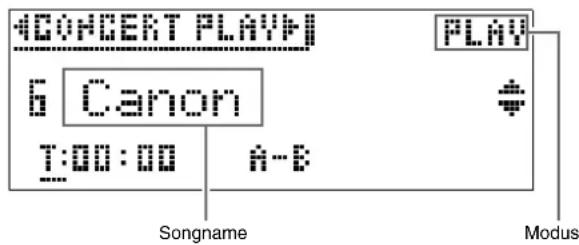

Konzertspiel (CONCERT PLAY) ..... DE-23

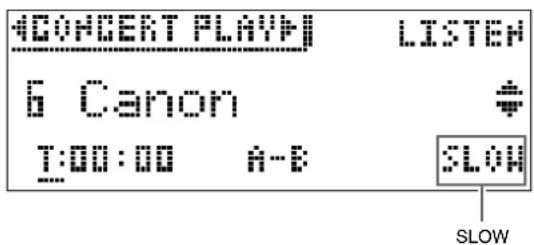

Einen Konzertspiel-Song anhören (Hörmodus) DE-23
Mit Konzertspiel zu einem Orchester mitspielen (Spielmodus) DE-24

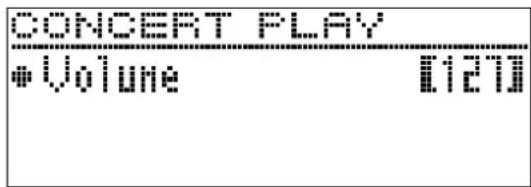

Wiedergabelautstärke eines Konzertspiel-Songs einstellen ..... DE-25

Mit Computer usw. beschaffte Konzertspiel-Songs ..... DE-25

Mit einem Computer usw. beschaffte Konzertspiel-Songs auf einem USB-Flash-Drive speichern . . . . . . . . . . . DE-25

Mit einem Computer usw. beschaffte Konzertspiel-Songs wiedergeben ..... DE-25

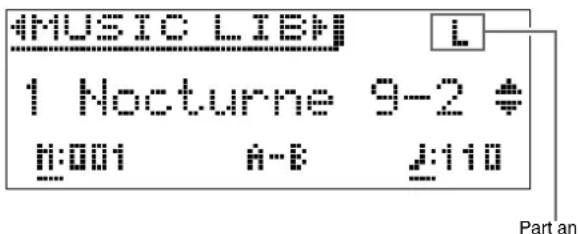

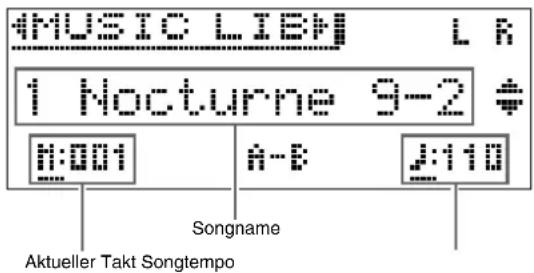

Musikbibliothek .... DE-25 Einen ausgewählten Musikbibliothek-Song abspielen .... DE-26

Mit einem Song aus der Musikbibliothek üben. . . . . . . . . . . . . . . DE-26

Wiedergeben von Songdaten von einem USB-Flash-Drive ....DE-27

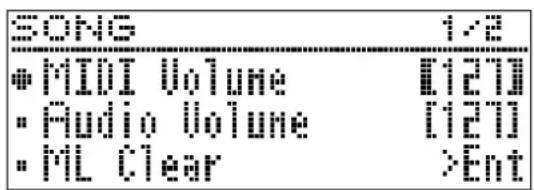

Wiedergabelautstärke von Konzertspiel-Songdaten einstellen. . . . . . . DE-27

DemosongDE-28

Durchführen der Demo-Wiedergabe....DE-28
Vergleichen von Flügel-Klangfarben.....DE-29

Aufnahme und Wiedergabe DE-30

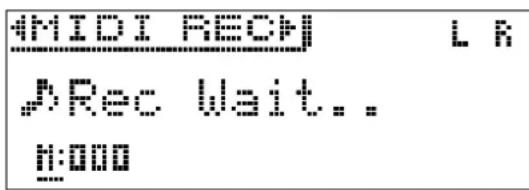

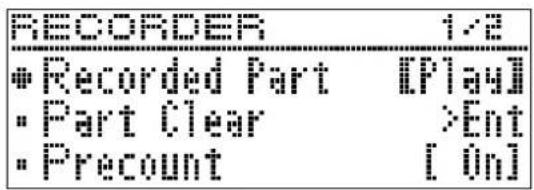

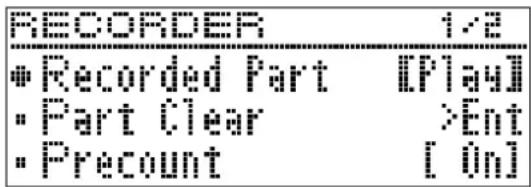

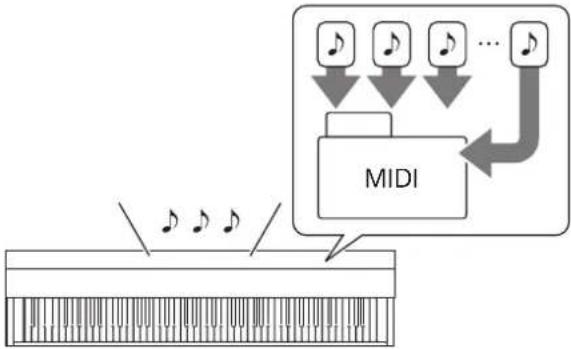

MIDI-Recorder

(Aufnahme im Digitalpiano-Speicher) ..... DE-32

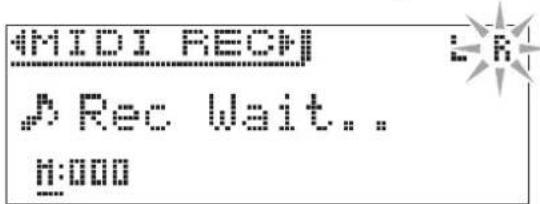

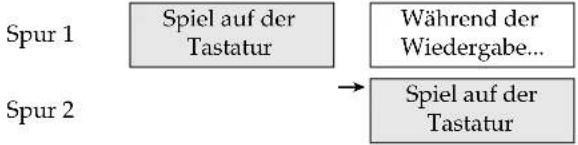

Auf einer bestimmten Songspur aufnehmen ....DE-32

Andere Spur eines Songs aufnehmen .....DE-33

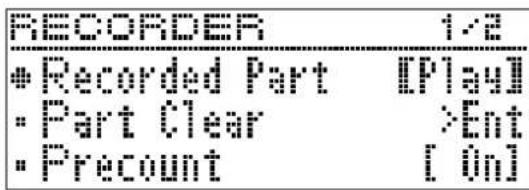

Vorzähleinstellungen vornehmen . . . . . . . . . . . . . . DE-33

Aus dem Speicher des Digitalpianos abspielen .....DE-34

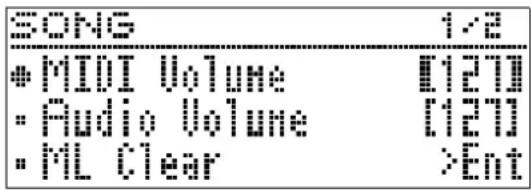

Wiedergabelautstärke eines MIDI-Recorder-Songs einstellen. . . . . . . . . . DE-34

Aufgenommene Daten löschen .....DE-34

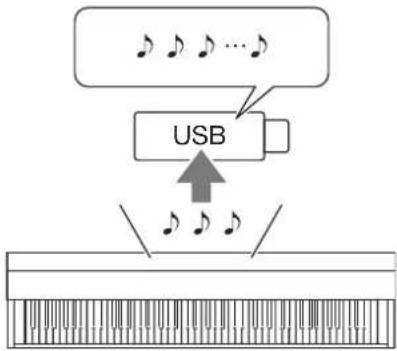

Audio-Recorder

(Aufnehmen auf einem USB-Flash-Drive) .. DE-35

Tastaturspiel auf einem USB-Flash-Drive aufzeichnen. DE-35

Tastaturspiel zur Wiedergabe eines MIDI-Recorder-Songs oder von Songdaten aufnehmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE-36

Auf einem USB-Flash-Drive aufgenommene Daten abspielen. DE-36

Audiorecorder-Lautstärkepegel einstellen ..... DE-36

Aktuell gewählte Audiorecorder-Songdaten löschen....DE-37

Konfigurieren der

Digitalpiano-Einstellungen DE-38

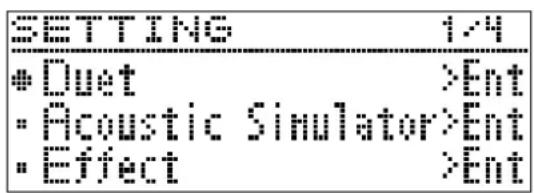

Konfigurieren von Einstellungen ..... DE-38

Parameterliste DE-39

USB-Flash-Drive DE-44

Vorbereiten eines USB-Flash-Drives ..... DE-45

Unterstützte USB-Flash-Drives .....DE-45

Vom Digitalpiano unterstützte Datentypen .....DE-46

Einen USB-Flash-Drive an das Digitalpiano anschließen bzw. von diesem entfernen. . . . . DE-47 Einen USB-Flash-Drive formatieren . . . . . . . . DE-48

Speichern von Standard-Songdaten auf einem USB-Flash-Drive ..... DE-48

Speichern von Digitalpiano-Daten auf einem USB-Flash-Drive ..... DE-49

Laden von USB-Flash-Drive-Daten in den Digitalpiano-Speicher. DE-50

Löschen einer USB-Flash-Drive-Datei ..... DE-51

Umbenennen einer USB-Flash-Drive-Datei .. DE-51

Fehleranzeigen ..... DE-52

Anschließen an einen Computer DE-53

Mindestsystemanforderungen an den Computer .... DE-53

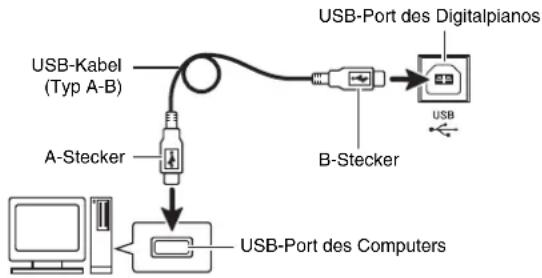

Digitalpiano an den Computer anschließen .. DE-53

MIDI verwenden .... DE-54 Was ist MIDI? .... DE-54

Störungsbeseitigung DE-64

Referenz DE-66

Technische Daten ..... DE-66

Vorsichtsmaßregeln zur Benutzung ..... DE-68

AnhangA-1

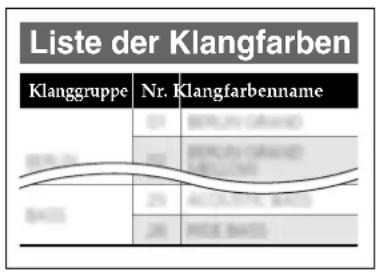

Liste der Klangfarben ..... A-1

Konzertspiel-Liste ..... A-2

Musikbibliothek-Liste....A-2

Flügel-Demosong-Liste....A-3

MIDI Implementation Chart

• Eine Vervielfältigung des Inhalts dieser Bedienungsanleitung, vollständig oder teilweise, ist untersagt. Eine von CASIO nicht genehmigte Verwendung von Inhalten dieser Bedienungsanleitung für andere Zwecke als den eigenen persönlichen Gebrauch ist durch das Urheberrecht untersagt.
• CASIO IST NICHT HAFTBAR FÜR ETWAIGE SCHÄDEN (EINSCHLIESSLICH, ABER NICHT BEGRENZT AUF, SCHÄDEN DURCH GEWINNAUSFALL, GESCHÄFTSUNTERBRECHUNGEN ODER DEN VERLUST VON INFORMATIONEN), DIE SICH AUS DER BENUTZUNG ODER NICHTBENUTZBARKEIT DIESER BEDIENUNGSANLEITUNG ODER DES PRODUKTS ERGEBEN KÖNNTEN, AUCH WENN CASIO AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WORDEN IST.
• Änderungen am Inhalt dieser Bedienungsanleitung bleiben ohne vorausgehende Ankündigung vorbehalten.
• Das tatsächliche Aussehen des Produkts kann vom Aussehen in den Illustrationen in dieser Bedienungsanleitung abweichen.

• In dieser Bedienungsanleitung genannte Firmen- und Produktnamen sind eventuell eingetragene Marken anderer Firmen.

• Nachstehend ist die Bedeutung des Symbols 🏻 beschrieben, das auf der Produktkonsole und mit den nachstehenden Tastennamen erscheint.
  ↓:Bezeichnet eine Funktion, die durch anhaltendes Drücken der Taste aktiviert wird.
  • Die hier fett gedruckten Bezeichnungen sind im Text dieser Anleitung stets durch Fettdruck hervorgehoben.

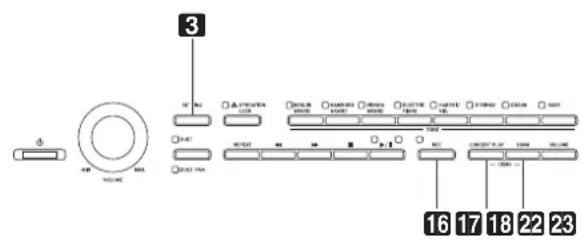

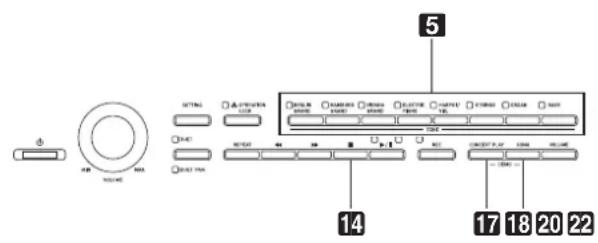

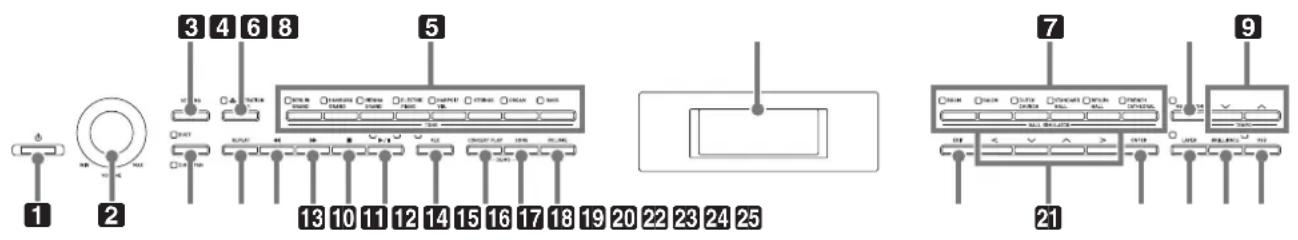

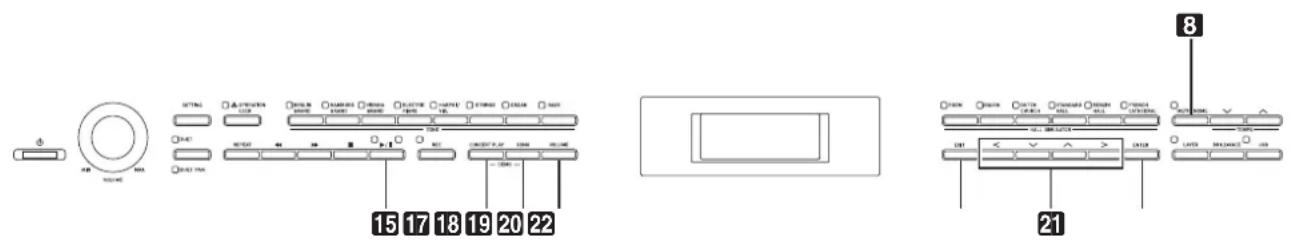

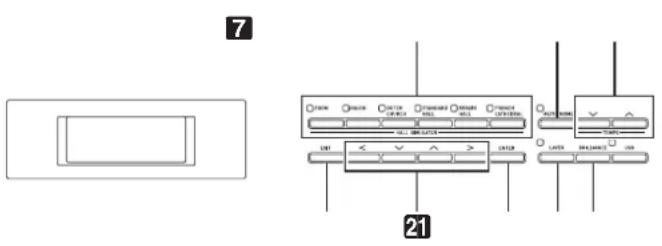

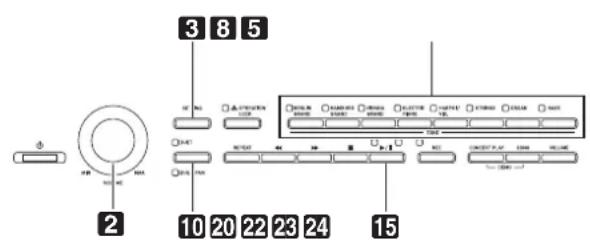

1 ⏻-Taste (Strom)
2 VOLUME (Lautstärkeregler)

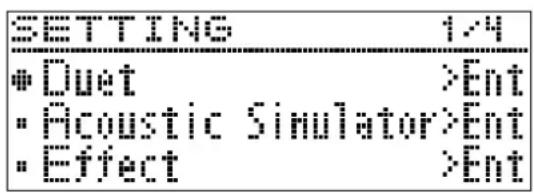

3 SETTING (Einstellungtaste)
4 OPERATION LOCK ↓ (Taste für Bedienungssperre)
5 Klanggruppentasten
6 LCD-Display
7 HALL SIMULATOR (Hallsimulatortasten)
8 METRONOME (Metronomtaste)
9 TEMPO (Tempotasten)
10 DUET (Duetttaste)
11 REPEAT (Wiederholtaste)
12 ◀◀ (Rücklauftaste)
13 ▶▶ (Schnellvorlauftaste)

14 ■ (Stopptaste)
15 ▶/■ (Start/Pause-Taste)
16 REC (Aufnahmetaste)
17 CONCERT PLAY (Konzertspieltaste)
18 SONG (Songtaste)
19 VOLUME (Lautstärketaste)
20 EXIT (Beenden-Taste)
21 Pfeiltasten
22 ENTER (Eingabetaste)
23 LAYER (Mischklangtaste)
24 BRILLIANCE (Brillanztaste)
25 USB (USB-Taste)

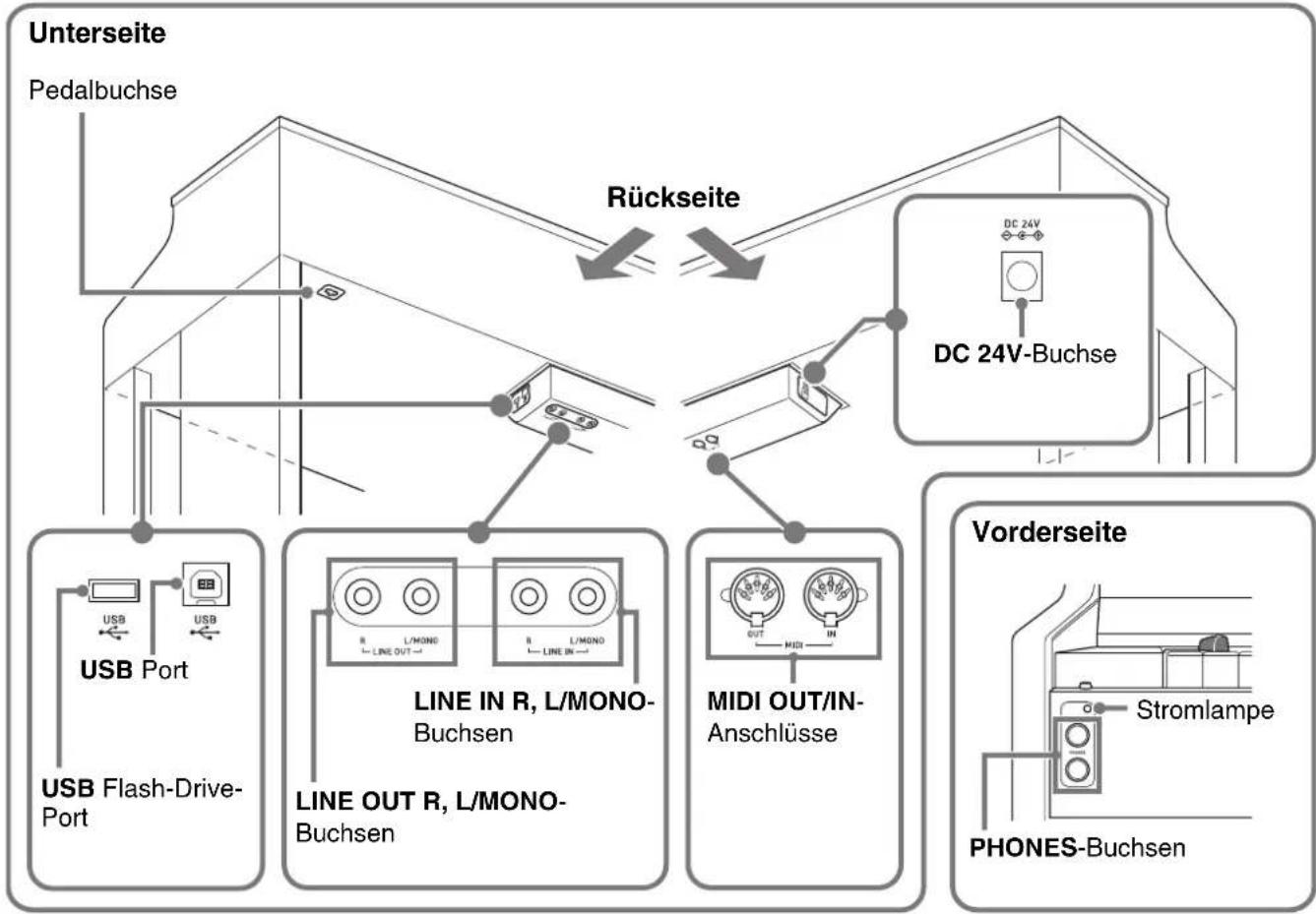

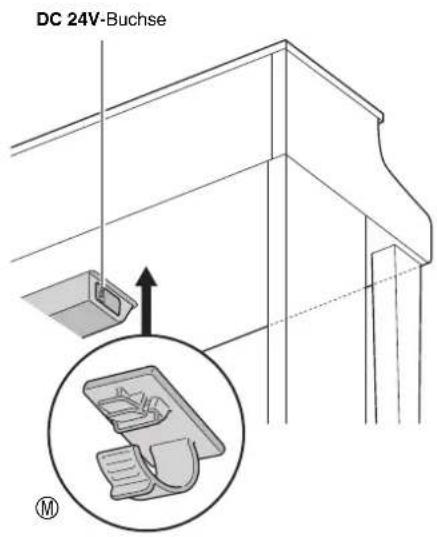

    B --> C["DC 24V-Buchse"]
    C --> D["MIDI OUT/IN-Anschlüsse"]
    D --> E["Vorderseite"]
    E --> F["PHONES-Buchsen"]
    B --> G["Line IN R, L/MONO-Buchsen"]
    B --> H["LINE OUT R, L/MONO-Buchsen"]
    B --> I["USB Flash-Drive-Port"]
    B --> J["USB Port"]
    B --> K["PDALbuchse"]
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#cfc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#cfc,stroke:#333

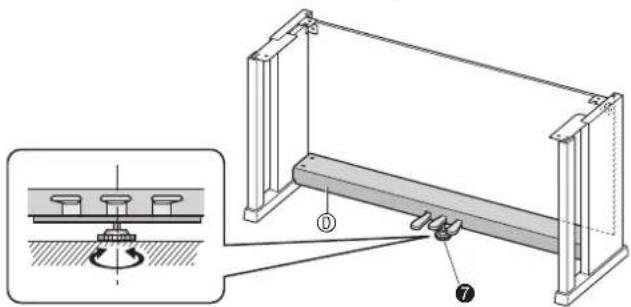

Pedalhöhe-Einstellung

WICHTIG!

- Wenn Sie die Pedale bei nicht richtig eingestellter Höheneinstellschraube benutzen, kann dies ungewöhnliche Geräusche und/oder eine Beschädigung des Querstücks zur Folge haben. Siehe Schritt 6 unter „Montieren des Ständers“ auf Seite DE-57.

Wenn der Ständer fertig montiert ist, schalten Sie das Digitalpiano ein. Näheres siehe „Vorbereitung“ auf Seite DE-55.

Ein- oder Ausschalten des Stroms

1. Drücken Sie 1 ⏻ (Stromtaste) zum Einschalten des Digitalpianos.

• Dies lässt 1 ⏻ (Stromtaste) leuchten.
- Wenn Sie 1 ⏻ (Stromtaste) nur leicht drücken, leuchtet zwar momentan das Display auf, der Strom schaltet sich aber nicht ein. Dies ist kein Anzeichen für eine Störung. Drücken Sie 1 ⏻ (Stromtaste) fest an, um den Strom einzuschalten.

1. Zum Ausschalten des Digitalpianos halten Sie 1 ⏻ (Stromtaste) bitte gedrückt, bis die Taste erlischt.

HINWEIS

- Sie können das Digitalpiano so konfigurieren, dass sein Setup beim Ausschalten gespeichert wird. Näheres hierzu siehe „Konfigurieren der Digitalpiano-Einstellungen“ auf Seite DE-38 und „General“ → „Auto Resume“ in der „Parameterliste“ auf Seite DE-42.

WICHTIG!

- Drücken von 1 ⏻ (Stromtaste) zum Ausschalten des Stroms schaltet das Digitalpiano in einen Bereitschaftsstatus. Auch im Bereitschaftsstatus fließt im Digitalpiano noch ein geringer Strom. Wenn Sie das Digitalpiano längere Zeit nicht zu benutzen gedenken sowie im Falle eines heranziehenden Gewitters ziehen Sie bitte unbedingt den Netzstecker aus der Steckdose. - Das Display zeigt die Meldung „Please Wait...“ an, während ein Speichervorgang läuft. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn Sie das Digitalpiano ausschalten, kann dies zur Folge haben, dass Daten des Digitalpianos gelöscht oder beschädigt werden.

Ausschaltautomatik

Um Strom zu sparen, besitzt das Digitalpiano eine Ausschaltautomatik, die den Strom ausschaltet, wenn eine bestimmte Zeitdauer ohne weitere Bedienung verstreicht. Die Ansprechzeit der Ausschaltautomatik beträgt circa vier Stunden.

- Mit dem folgenden Vorgehen können Sie die Ausschaltautomatik auch vorübergehend deaktivieren.

■Ausschaltautomatik deaktivieren

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.
2. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „General“ und drücken Sie dann 22ENTER.

$$ \bullet \text { G e n e r a l } > E n t $$

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Auto Power Off“.
2. Wählen Sie mit den Pfeiltasten 21 < und > „Off“.
3. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

HINWEIS

- Zum erneuten Aktivieren der Ausschaltautomatik führen Sie bitte die obigen Schritte aus und wählen Sie „On“ in Schritt 4.

Einstellen des Lautstärkepegels

1. Stellen Sie mit dem 2VOLUME-Regler die Lautstärke ein.

HINWEIS

- Das Digitalpiano besitzt eine Volume Sync Equalizer-Funktion für automatische Anpassung der Klangeigenschaften an den jeweiligen Lautstärkepegel. Diese Funktion sorgt dafür, dass die Bass- und/oder Hochtonanteile auch bei niedrigen Lautstärke-Einstellungen angemessen zur Geltung kommen. Näheres siehe „General“ → „Volume Sync EQ“ in der „Parameterliste“ (Seite DE-39).

Einstellen des Displaykontrasts

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.

2. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „General“ und drücken Sie dann 22 ENTER.

3. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „LCD Contrast“.

4. Stellen Sie mit den Pfeiltasten 21<(-) und >(+) den Displaykontrast ein.

- Der Einstellbereich für den Kontrast beträgt 0 bis 26.

1. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Rücksetzen des Digitalpianos auf die Werksvorgaben

Führen Sie die nachstehende Anleitung aus, wenn Sie die gespeicherten Daten und Einstellungen des Digitalpianos auf ihre Anfangsvorgaben zurücksetzen möchten.

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.

2. Wählen Sie mit den Pfeiltasten 21 ∨ und ∧ „General“ und drücken Sie dann 22 ENTER.

3. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Factory Reset“ und drücken Sie dann 22 ENTER.

- Es erscheint die Bestätigungsabfrage „Initialize All?“.

1. Drücken Sie die Taste 22 ENTER.

- Es erscheint jetzt die Bestätigungsabfrage „Sure?“.

1. Drücken Sie die Pfeiltaste 21 > zum Ausführen der Initialisierung.

- Falls nicht initialisiert werden soll, drücken Sie bitte die Pfeiltaste 21 <.

- Das Display zeigt die Meldung „Please Wait...“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn der Vorgang beendet ist, erscheint „Complete!“ im Display.

Bedienungssperre

Aktivieren Sie diese Einstellung, um vor einer unbeabsichtigten Tastenbetätigung geschützt zu sein. Sie sperrt den Großteil der Digitalpiano-Tasten, so dass diese ohne Funktion sind. Nur die Bedienung der Tasten 1 (Strom) und 4 OPERATION LOCK bleibt aktiviert.

1. Halten Sie Taste 4 OPERATION LOCK gedrückt, bis ihre Lampe leuchtet.

2. Drücken Sie erneut die Taste 4 OPERATION LOCK, um die Sperrung zu beenden.

• Dadurch erlischt die Lampe über der Taste.

Die nachstehend beschriebene Bedienung gilt für alle Modi und Funktionen.

Über die Startanzeige

Beim Einschalten des Digitalpianos erscheint eine Anzeige mit dem Namen der aktuell gewählten Klangfarbe. Dies ist die Startanzeige.

- Nach der Bedienung können Sie durch Drücken von Taste 20 EXIT auf die Startanzeige zurückschalten.

Navigieren zwischen Einstellanzeigen

Wenn rechts von einem einem Anzeigepunkt „>Ent“ angezeigt ist, bedeutet dies, dass durch Drücken von Taste 22 ENTER ein Untermenü aufgerufen werden kann.

- Zum Zurückschalten zur vorherigen Anzeige drücken Sie bitte die Taste 20 EXIT.

Wählen eines Anzeigepunkts (Parameter) zum Ändern der Einstellung

Ein Punkt- (●) oder Pfeilmarkierung (▶) links vom Namen des Parameters zeigt an, dass der Parameter gewählt ist.

1. Bewegen Sie mit den Pfeiltasten 21 und ▲ die Markierung nach oben oder unten.

- Durch Gedrückthalten der betreffenden Taste bewegt sich die Markierung mit erhöhter Geschwindigkeit.

Ändern einer Nummer oder eines Wertes

Dieser Abschnitt beschreibt die Vorgehen zum Eingeben einer Nummer oder Ändern eines Wertes.

Nummer weiterschalten

1. Drücken Sie die Pfeiltaste 21 < (-) oder > (+).

- Gleichzeitiges Drücken von 21 < und > setzt die jeweilige Einstellung auf ihre Anfangsvorgabe zurück.

Nummer durchlaufen lassen

1. Halten Sie Pfeiltaste 21 < (-) oder > (+) gedrückt.

Kontextmenüs für Einstellungen

Gedrückthalten einer Taste zeigt wie unten beschrieben ein Menü mit Funktionen und/oder Klangfarben an. Der Inhalt des Menüs ist je nach gedrückt gehaltener Taste unterschiedlich.

Tastenname Inhalt des Kontextmenüs Weitere Informationen
DUET Duett-Einstellungen „Aufteilen der Tastatur zum Duettspielen“, Seite DE-14
CONCERT PLAY	Lautstärke-Einstellung für Konzertspiel	„Wiedergabelautstärke eines Konzertspiel-Songs einstellen“, Seite DE-25
SONG Songdaten-Einstellungen „Song >Ent“ in „Parameterliste“, Seite DE-41
LAYER Mischklang-Einstellungen „Mischen von zwei Klangfarben“, Seite DE-16
REC MIDI-Recorder- und Audiorecorder-Einstellungen		„Aufnahme und Wiedergabe“, Seite DE-30
METRONOME	Metronom-Einstellungen	„Metronomeinstellungen konfigurieren“, Seite DE-19
BERLIN GRAND BERLIN GRAND Klangfarben-Demosongs „Durchführen der Demo-Wiedergabe“, Seite DE-28
HAMBURG GRAND	HAMBURG GRAND Klangfarben-Demosongs
VIENNA GRAND	VIENNA GRAND Klangfarben-Demosongs

Starten und Stoppen der Wiedergabe

Gehen Sie bei Funktionen, die Datenwiedergabe erlauben, wie nachstehend beschrieben vor.

VORBEREITUNG

• Wählen Sie den abzuspielenden Song.
• Konzertspiel: „Einen Konzertspiel-Song anhören (Hörmodus)“ (Seite DE-23)
• Musikbibliothek: „Einen ausgewählten Musikbibliothek-Song abspielen“ (Seite DE-26)
• MIDI-Recorder: „Aus dem Speicher des Digitalpianos abspielen“ (Seite DE-34)

• Audiorecorder: „Auf einem USB-Flash-Drive aufgenommene Daten abspielen“ (Seite DE-36)

• Starten Sie die Wiedergabe mit Taste 15▶/II.

• Durch Gedrückthalten von Taste 12 ◀ wechselt die laufende Wiedergabe eines Titels auf Rücklauf.
• Durch Gedrückthalten von Taste 13▶▶ wechselt die laufende Wiedergabe eines Titels auf schnellen Vorlauf.

• Durch Drücken und Freigeben von Taste 12◀◀ springt die Wiedergabe zum Titelanfang.

• Drücken von Taste 15▶/II hält die Wiedergabe an.

• Erneutes Drücken von Taste 15▶/■ setzt die Wiedergabe fort.

• Das Vorgehen des nächsten Abschnitts ermöglicht wiederholtes Abspielen eines bestimmten Songabschnitts.

Einen bestimmten Songabschnitt wiederholt abspielen

- Dieses Vorgehen wird bei Demosong-Wiedergabe (Seite DE-28) nicht unterstützt.

1. Drücken Sie bei laufender Wiedergabe Taste 11REPEAT, wenn der Anfang des zu wiederholenden Abschnitts erreicht ist (Punkt A).

2. Im Display blinkt jetzt „A“.

3. Damit beginnt Taste 11 REPEAT zu blinken.

4. Drücken Sie erneut Taste 11 REPEAT, wenn das Ende des zu wiederholenden Abschnitts erreicht ist (Punkt B).

5. Im Display blinkt jetzt „B“ zusammen mit „A“.
   • Die Taste 11 REPEAT wechselt jetzt von Blinken auf konstantes Leuchten.
   • Die wiederholte Wiedergabe des Abschnitts von Punkt A bis Punkt B startet automatisch.

6. Gedrückthalten von Taste 12 ◀ während der wiederholten Wiedergabe springt zu Punkt A. Gedrückthalten von Taste 13 ▶ während der Wiedergabe springt zu Punkt B.

7. Drücken Sie zum Stoppen der wiederholten Wiedergabe die Taste 11REPEAT.

- Das Blinken von „A“ und „B“ im Display stoppt.

Das Digitalpiano besitzt 26 vorinstallierte Klangfarben, darunter auch Klangfarben von weltweit berühmten Konzertflügeln. Es besitzt darüber hinaus einen Hallsimulator und weitere Funktionen (Seite DE-13), deren Effekte den Eindruck vermitteln, in einem der weltberühmten Konzertsäle zu spielen.

Wählen und Spielen einer Klangfarbe

Wählen Sie mit einem der beiden nachstehenden Vorgehen eine Klangfarbe.

• Einen Klang in einer Klanggruppe wählen
• Einen Klang in der Klangfarbenliste wählen

HINWEIS

- Näheres zu den Namen der Klanggruppen und der Klangfarben in den einzelnen Gruppen siehe „Liste der Klangfarben“ (Seite A-1).

Liste der Klangfarben

Einen Klang in einer Klanggruppe wählen

1. Drücken Sie eine der nachstehenden Klanggruppentasten 5.

• Die Lampe der gedrückten Taste beginnt zu leuchten und der Name der gewählten Klangfarbe erscheint im Display.

- Drücken der Taste der aktuell gewählten Klanggruppe scrollt durch die Klänge in der Gruppe, ohne die Gruppe zu verlassen.

Eine Klangfarbe aus der Klangfarbenliste wählen

Bei dieser Methode werden sämtliche Klangfarben des Digitalpianos in die Liste aufgenommen, einschließlich der Klänge, die keiner Klanggruppe zugewiesen sind.

1. Wählen Sie in der Startanzeige (Seite DE-8) mit den Pfeiltasten 21√ und ∧ den Namen des gewünschten Klangs.

- Der Zeiger (▶) zeigt auf den Namen der aktuell gewählten Klangfarbe. Drücken einer Tastaturtaste spielt die gewählte Klangfarbe.

• Der Zeiger (▶) ist nicht auf eine bestimmte Klanggruppe begrenzt.
• Anhaltendes Drücken von Pfeiltaste 21√ oder ∧ lässt die Klangnamen im Schnelldurchgang durchlaufen.
• Sie können mit den Pfeiltasten 21 < und > eine Klanggruppe wählen.

• Zum Zurückkehren zu Klangnummer 01 (BERLIN GRAND) drücken Sie bitte die Pfeiltasten 21 und gleichzeitig.

• Drücken Sie Taste 22 ENTER zum Anwenden der aktuell gewählten Klangfarbe.

• Die aktuell gewählte Klangfarbe wird auch automatisch angewandt, wenn Sie in Schritt 1 nicht innerhalb von zehn Sekunden irgendeine Tastenbedienung vornehmen.

Benutzen der Digitalpiano-Pedale

Das Digital-Piano ist mit drei Pedalen ausgestattet: Dämpferpedal, Soft-Pedal und Sostenuto-Pedal

WICHTIG!

- Wenn Sie die Pedale bei nicht richtig eingestellter Höheneinstellschraube benutzen, kann dies ungewöhnliche Geräusche und/oder eine Beschädigung des Querstücks zur Folge haben. Siehe Schritt 6 unter „Montieren des Ständers“ auf Seite DE-57.

Pedalfunktionen

Dämpferpedal

Durch Betätigen des Dämpferpedals beim Spielen klingen die gespielten Noten nach.

- Wenn Flügel als Klangfarbe gewählt ist, erzeugt die Betätigung dieses Pedals Harmonische und andere Resonanzen wie beim Dämpferpedal eines akustischen Flügels. Auch Halbpedal-Bedienung (nicht ganz durchgetretenes Pedal) wird unterstützt.

Soft-Pedal

Dieses Pedal bedämpft Noten, die nach dem Treten des Pedals auf der Tastatur gespielt werden, und lässt sie weicher klingen.

Sostenuto-Pedal

Nur die Noten, die beim Treten des Pedals gedrückt sind, werden auch nach dem Freigeben der entsprechenden Tastaturtasten noch gehalten, bis Sie das Pedal wieder freigegeben.

HINWEIS

- Wenn das Treten des Pedals nicht den gewünschten Effekt erzeugt, ist möglicherweise das Pedalkabel nicht richtig angeschlossen. Siehe Schritt 2 unter „Anschließen der Kabel“ (Seite DE-59).

Halbpedal-Ansprechposition einstellen

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „General“ und drücken Sie dann 22ENTER.

2. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Half Pedal Pos.“.

● Half Pedal Pos.

1. Ändern Sie mit den Pfeiltasten 21 < (-) und > (+) den Einstellwert zum Anpassen der Halbpedal-Ansprechposition.

2. +1 oder höher: Tiefere Ansprechposition -1 oder niedriger: Flachere Ansprechposition

3. Der Einstellbereich beträgt -2 bis +2 .

4. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Ändern der Klangfarben-Eigenschaften für akustisches Klavier

Die Klangfarben des Digitalpianos besitzen vorprogrammierte Elemente, die das charakteristische Nachklingen eines akustischen Klaviers erzeugen. Jedes dieser Elemente kann wie nachstehend beschrieben getrennt eingestellt werden.

Name im Display	Beschreibung Einstellbereich
Hammer Response	Hammerdynamik (Hammer Response). Die Größe der Hämmer, mit denen bei einem akustischen Piano die Saiten angeschlagen werden, ist je nach Tonbereich unterschiedlich, wodurch sich mit dem Bereich auch die Dynamik des Erklingens der Noten ändert. Mit dieser Einstellung können Sie das Ansprechverhalten der erklingenden Noten einstellen.Vorgabe: Optimale Einstellung für die aktuell gewählte Klangfarbe.Off: Schnellstes Ansprechen in der gesamten Tastatur, unabhängig vom Bereich.1 bis 10: Ein größerer Wert ergibt ein langsameres Ansprechen.	D (Vorgabe), Off (Deaktiviert), 1 bis 10
Lid Simulator Deckelsimulator (Lid Simulator). Das Timbre ändert sich je nachdem, wie weit der Deckel eines akustischen Pianos geöffnet ist. Sie können für den Öffnungszustand des Deckels zwischen den nachstehenden Einstellungen wählen:Vorgabe: Optimale Einstellung für die aktuell gewählte Klangfarbe.Closed: Deckel zu.Semi (Halb offen): Deckel teilweise offen.Full (Ganz offen): Deckel ganz geöffnet.Removed: Deckel entfernt.	D (Vorgabe), Closed, Semi, Full, Removed
Damper Resonance	Dämpferresonanz (Damper Resonance). Drücken des Dämpferpedals eines akustischen Pianos gibt alle 88 Saiten frei, wodurch alle Saiten von Harmonischen der angeschlagenen Saiten mitschwingen. Sie können eine der nachstehenden Resonanzeinstellungen wählen:Vorgabe: Optimale Einstellung für die aktuell gewählte Klangfarbe.Off (Deaktiviert), 1 bis 10: Ein größerer Wert ergibt einen stärkeren Effekt.	D (Vorgabe), Off (Deaktiviert), 1 bis 10
Damper Noise	Dämpfergeräusch (Damper Noise). Das Dämpfergeräusch ist ein leicht metallisches Klingen, das auftritt, wenn der Dämpfer eines akustischen Pianos beim Treten des Dämpferpedals von den Saiten abhebt. Mit den nachstehenden Einstellungen können Sie den Lautstärkepegel des Dämpfergeräuschs anpassen.Vorgabe: Optimale Einstellung für die aktuell gewählte Klangfarbe.Off (Deaktiviert), 1 bis 10: Ein größerer Wert ergibt einen höheren Geräuschpegel.	D (Vorgabe), Off (Deaktiviert), 1 bis 10
String Resonance Saitenresonanz (String Resonance). Beim Spielen auf einem akustischen Piano schwingen die Saiten von Harmonischen der angeschlagenen Saiten mit diesen mit. Sie können eine der nachstehenden Resonanzeinstellungen wählen:Vorgabe: Optimale Einstellung für die aktuell gewählte Klangfarbe.Off (Deaktiviert), 1 bis 10: Ein größerer Wert ergibt einen höheren Resonanzpegel.	D (Vorgabe), Off (Deaktiviert), 1 bis 10
Key On Action Noise	Tastendruckgeräusch (Key On Action Noise). Wenn die Tasten eines akustischen Pianos mit nur sehr leichter Kraft angetippt werden, resultiert ein mechanisches Betätigungsgeräusch (Tastengeräusch), ohne dass die Hämmer die Saiten erreichen. Mit den nachstehenden Einstellungen können Sie den Lautstärkepegel dieser Geräusche anpassen.Vorgabe: Optimale Einstellung für die aktuell gewählte Klangfarbe.Off (Deaktiviert), 1 bis 10: Ein größerer Wert ergibt einen höheren Geräuschpegel.	D (Vorgabe), Off (Deaktiviert), 1 bis 10
Key Off Action Noise	Tastenloslassgeräusch (Key Off Action Noise). Beim Loslassen der Tasten eines akustischen Pianos ergeben sich mechanische Betätigungsgeräusche (Tastengeräusche). Mit den nachstehenden Einstellungen können Sie den Lautstärkepegel dieser Geräusche anpassen.Vorgabe: Optimale Einstellung für die aktuell gewählte Klangfarbe.Off (Deaktiviert), 1 bis 10: Ein größerer Wert ergibt einen höheren Geräuschpegel.	D (Vorgabe), Off (Deaktiviert), 1 bis 10

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.

1. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Acoustic Simulator“ und drücken Sie dann 22 ENTER.

●Acoustic Simulator>Ent

1. Wählen Sie mit den Pfeiltasten 21 √ und ∧ den einzustellenden Gegenstand.
2. Ändern Sie mit den Pfeiltasten 21 < (-) und > (+) die Einstellung.
3. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Verwenden von Effekten

Hallsimulator

Simuliert die strahlende Klarheit, unbehinderte

Brillanz und andere ausgeprägte akustische

Eigenschaften von weltberühmten Konzertsälen.

• Timbre und Nachhall unterscheiden sich je nach der Position, an der sich der Hörer im Saal befindet. Der Hallsimulator kann Hören an jeder beliebigen Position im aktuell gewählten Saal simulieren.
• Deaktivieren des Hallsimulators deaktiviert auch den Halleffekt.

Chorus

Verleiht den Noten zusätzliche Breite.

Brillanz

Effekt zum Anpassen der Brillanz des Klangs.

Einen Hallsimulator auflegen

1. Drücken Sie eine der 7HALL SIMULATOR-Tasten zum Wählen eines Hallsimulators.

Nummer	Hallsimulator-Name	Beschreibung
1	ROOM	Zimmer
2	SALON	Salon
3	DUTCH CHURCH	Amsterdamer Kirche mit musiktauglicher Akustik
4	STANDARD HALL	Standardmäßiger Konzertsaal
5	BERLIN HALL	Klassischer Konzertsaal in Berliner Arena
6	FRENCH CATHEDRAL	Große gotische Kathedrale in Paris

• Die Lampe der gedrückten Taste leuchtet.

1. Zum Ausschalten des Hallsimulators drücken Sie bitte dieselbe Taste wie in Schritt 1.
   • Dadurch erlischt die Lampe der Taste.

Eine Hörposition wählen

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.
2. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Effect“ und drücken Sie dann 22 ENTER.
3. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Position“.

- Position

1. Wählen Sie mit den Pfeiltasten 21 < und > eine Position.

- Player: Position des auf der Bühne im Saal am Piano sitzenden Künstlers

Listener 1: Position der im Saal vorne sitzenden Zuhörer.
Listener 2: Position der weiter hinten als Listener 1 sitzenden Zuhörer
Listener 3: Position der weiter hinten als Listener 2 sitzenden Zuhörer

1. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Chorus auf eine Klangfarbe auflegen

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.
2. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Effect“ und drücken Sie dann 22 ENTER.
3. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Chorus“.

●Chorus

1. Wählen Sie mit den Pfeiltasten 21 < und > einen Chorusnamen.

Display Einstellung
Off	Aus (OFF)
Light Chorus	Leichter Chorus-Effekt
Chorus	Mittelstarker Chorus-Effekt
Deep Chorus	Tiefer Chorus
Flanger	Flanger (Zischeffekt)

1. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Brillanz einstellen

1. Drücken Sie Taste 24 BRILLIANCE zum Aufrufen der Einstellanzeige.

●Brilliance

1. Ändern Sie mit den Pfeiltasten 21 < (-) und > (+) die Einstellung.

2. +1 oder höher: Hellt den Klang auf. -1 oder niedriger: Macht den Klang dunkler.

3. Der Einstellbereich beträgt -3 bis +3 .

4. Drücken Sie Taste 20 EXIT zum Schließen der Einstellanzeige.

Über DSP

DSP ermöglicht die digitale Erzeugung komplexer akustischer Effekte. Bei jedem Einschalten des Digitalpianos wird der DSP den einzelnen Klangfarben zugewiesen.

Aufteilen der Tastatur zum Duettspielen

Sie können die Tastatur zum Duettspielen so in der Mitte teilen, dass die linke und rechte Seite den gleichen Bereich haben.

Das linke Pedal wird zum Dämpferpedal für die linke Seite und das rechte Pedal zum Dämpferpedal für die rechte Seite.

Der Duettmodus eignet sich hervorragend für den Unterricht, wobei z.B. der Lehrer auf der linken Seite und der Schüler denselben Song auf der rechten Seite spielt.

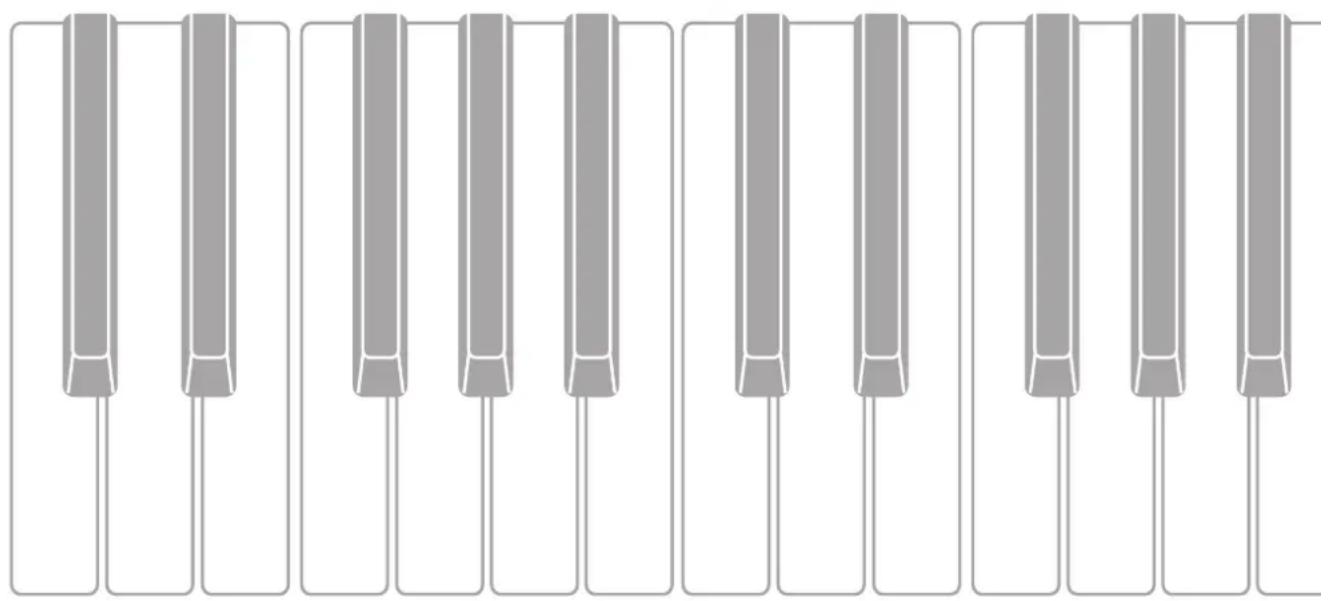

Tastatur

Pedale

HINWEIS

- Nur das Dämpferpedal für die Tastatur der rechten Seite unterstützt Halbpedal-Bedienung.

1. Geben Sie die Nummer der zu verwendenden Klangfarbe ein.

- Näheres zum Wählen einer Klangfarbe siehe „Wählen und Spielen einer Klangfarbe“ auf Seite DE-10.

2. Wiederholtes Drücken der 10DUET-Taste schaltet die Duett-Einstellung zwischen die nachstehenden Einstellungen weiter.

	Aktiviert (Die Klänge der Tastaturbereiche links und rechts werden beide über die Lautsprecher links und rechts wiedergeben.)
	Aktiviert (Der Klang des linken Tastaturbereichs wird über den linken und der Klang des rechten Tastaturbereichs über den rechten Lautsprecher ausgegeben. Der Effekt des Duett-Pan-Modus ist nur wirksam, wenn eine Konzertflügel-Klangfarbe gewählt ist.)
	Deaktiviert

• Einschalten von Mischklang (Seite DE-16) beendet automatisch den Duettmodus.
• Bitte beachten Sie, dass Mischklang (Seite DE-16), Transponierung (Seite DE-20) und normale Oktavverschiebung (Seite DE-22) nicht wählbar sind, wenn der Duettmodus aktiviert ist. Zum Ändern der Oktaven der Duett-Tastaturen sind die beiden nachstehenden Vorgehen von „Oktaven der Duett-Tastaturen ändern“ möglich.
  • Die nachstehenden Effekte werden nicht aufgelegt, solange die Lampe von Taste DUET PAN leuchtet.
• Akustiksimulator (außer für Hammerdynamik und Deckelsimulator) (Seite DE-12)
  – Hallsimulator (Seite DE-13)
• Chorus (Seite DE-14)

Oktaven der Duett-Tastaturen ändern

Sie können die Bereiche der linken und rechten Tastatur in Oktaveneinheiten gegenüber der Vorgabeeinstellung abändern.

1. Halten Sie Taste 10 DUET gedrückt, bis die unten gezeigte Anzeige erscheint.

2. Wählen Sie mit den Pfeiltasten 21∨ und ∧ einen Tastaturbereich.

• Upper Octave: Rechte Tastatur Lower Octave: Linke Tastatur

- Lower Octave

3. Ändern Sie mit den Pfeiltasten 21 < (-) und > (+) die Oktave.

• +1 oder höher: Erhöht die Oktave um den eingegebenen Wert.
-1 oder niedriger: Senkt die Oktave um den eingegebenen Wert ab.
0: Stellt die Oktave auf die ursprüngliche Einstellung zurück.
- Der Einstellbereich beträgt -2 bis +2.
- Beispiel: Wählen von „Lower Octave“ in Schritt 2 und Einstellen von „+1“ in Schritt 3

4. Drücken Sie Taste 20 EXIT zum Schließen der Einstellanzeige.

Mischen von zwei Klangfarben

Nach dem folgenden Vorgehen können Sie zwei Klangfarben für gleichzeitige Wiedergabe mischen (überlagern).

1. Drücken Sie die Taste 23LAYER.

1. Zeigen Sie mit den Pfeiltasten 21 < und > „LAYER“ an.

1. Wählen Sie die Hauptklangfarbe.

- Wählen Sie mit den Pfeiltasten 21∨ und ∧ „U1“ (Upper 1) und drücken Sie dann 22ENTER.

▶ U 1

1. Wählen Sie eine Klangfarbe und drücken Sie ENTER.

- Näheres zum Wählen einer Klangfarbe siehe „Wählen und Spielen einer Klangfarbe“ auf Seite DE-10.

1. Wählen Sie die Zumischklangfarbe.

- Wählen Sie mit den Pfeiltasten 21∨ und ∧ „U2“ (Upper 2) und drücken Sie dann 22ENTER.

▶ U 2

1. Wählen Sie eine Klangfarbe und drücken Sie 22 ENTER.

2. Drücken Sie eine Tastaturtaste.

- Beide Klangfarben ertönen gleichzeitig.

1. Zum Beenden des Mischbetriebs und Umschalten auf nur eine Klangfarbe (Upper 1) drücken Sie bitte die 23 LAYER-Taste oder 20 EXIT-Taste.

2. Mit jedem Drücken von 23LAYER wechselt die Wiedergabe zwischen nicht gemischt (eine Klangfarbe) und gemischt (beide Klangfarben).
   • Die Ausgabe des Mischklangs ist aktiviert, wenn die Lampe von Taste 23 LAYER leuchtet.

3. Aufrufen des Duettmodus (Seite DE-14) oder Duett-Pan-Modus deaktiviert den Mischbetrieb.

HINWEIS

- Bei Aufnahme auf MIDI-Recorder-Spur 2 wird die Vornahme von Klangmischeinstellungen nicht unterstützt.

Lautstärkebalance der beiden gemischten Klangfarben einstellen

1. Halten Sie Taste 23 LAYER gedrückt, bis die unten gezeigte Anzeige erscheint.

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Layer Balance“.

- Layer Balance

1. Stellen Sie mit den Pfeiltasten 21 < (-) und > (+) die Mischklang-Balance ein.

2. -1 oder niedriger: Erhöht die Lautstärke von Upper 1. +1 oder höher: Erhöht die Lautstärke von Upper 2. 0: Gleiche Lautstärke von Upper 1 und Upper 2.

3. Der Einstellbereich beträgt -24 bis +24.

4. Zum Zurückkehren zur Anzeige von vor Schritt 1 dieses Vorgehens drücken Sie bitte Taste 20 EXIT.

Oktave einer der gemischten Klangfarben ändern

Mit dem nachstehenden Vorgehen können Sie für jede der Klangfarben die Oktave ändern.

1. Halten Sie Taste 23 LAYER gedrückt, bis die unten gezeigte Anzeige erscheint.

1. Wählen Sie mit den Pfeiltasten 21√ und ∧ die Klangfarbe des Mischklangs, deren Oktave Sie ändern möchten.

- Upper 1: Wählen Sie „Upper1 Octave“ Upper 2: Wählen Sie „Upper2 Octave“.

1. Ändern Sie mit den Pfeiltasten 21 < (-) und > (+) die Oktave.

• +1 oder höher: Erhöht die Oktave um den eingegebenen Wert.
-1 oder niedriger: Senkt die Oktave um den eingegebenen Wert ab.
0: Stellt die Oktave auf die ursprüngliche Einstellung zurück.
- Der Einstellbereich beträgt -2 bis +2 .

1. Zum Zurückkehren zur Anzeige von vor Schritt 1 dieses Vorgehens drücken Sie bitte Taste 20 EXIT.

Tastatur auf zwei Klangfarben aufteilen

Nach der folgenden Anleitung können Sie dem rechten und linken Bereich der Tastatur mit unterschiedlichen Klangfarben belegen, um quasi zwei Instrumente gleichzeitig zu spielen.

HINWEIS

• Wenn Mischklang (Layer) und Tastaturteilung (Split) gleichzeitig aktiviert sind, ist der Mischklang nur für den rechten Tastaturbereich verfügbar.

• Es wird empfohlen, den Duettmodus (Seite DE-14) zu verwenden, wenn die Tastatur in der Mitte in zwei identische Tastaturbereiche geteilt werden soll.

• Drücken Sie die Taste 23LAYER.

• Zeigen Sie mit den Tasten 21 < und > „SPLIT“ an.

• Zum gleichzeitigen Verwenden von Tastaturteilung und Mischklang zeigen Sie bitte „LAYER&SPLIT“ an.

1. Wählen Sie eine Klangfarbe für die linke Tastatur.

- Wählen Sie mit den Pfeiltasten 21∨ und ∧ „L“ (Lower) und drücken Sie dann 22 ENTER.

1. Wählen Sie eine Klangfarbe und drücken Sie 22 ENTER.

- Näheres zum Wählen einer Klangfarbe siehe „Wählen und Spielen einer Klangfarbe“ auf Seite DE-10.

1. Wählen Sie die Klangfarbe für den rechten Tastaturbereich.

- Wählen Sie mit den Pfeiltasten 21∨ und ∧ „U1“ und drücken Sie dann 22ENTER.

1. Wählen Sie eine Klangfarbe und drücken Sie 22 ENTER.

- Wenn Sie eine Mischklangfarbe auf der rechten Tastatur (Seite DE-16) verwenden möchten, wiederholen Sie die Schritte 5 und 6 und wählen Sie die Klangfarbe für „U2“ (Upper 2).

1. Drücken Sie eine Tastaturtaste.

• Die Wiedergabe erfolgt in den Klangfarben, die Sie den linken und rechten Tastaturbereichen zugewiesen haben.

1. Zum Beenden der Tastaturteilung und Umschalten auf eine einzige Klangfarbe (Upper 1) drücken Sie bitte die Taste 23 LAYER oder 20 EXIT.

2. Mit jedem Drücken von 23 LAYER wechselt die Wiedergabe zwischen nicht gemischt (eine Klangfarbe) und gemischt (beide Klangfarben).
   • Die Ausgabe des Mischklangs ist aktiviert, wenn die Lampe von Taste 23 LAYER leuchtet.

Einstellungen für Tastaturteilung ändern

1. Halten Sie Taste 23 LAYER gedrückt, bis die unten gezeigte Anzeige erscheint.

1. Wählen Sie mit den Pfeiltasten 21 √ und ∧ einen Anzeigepunkt.

Name im Display	Beschreibung	Ein-stellbe-reich
Lower Octave	Oktave Bereich links (Lower Octave). Senkt die Oktave des linken Tastaturbereichs (Lower) einer geteilten Tastatur in Ein-Oktav-Schritten.Ein Wert von 1 oder höher erhöht die Oktave um die entsprechende Oktavenzahl und ein Wert von -1 oder niedriger senkt die Oktave um die entsprechende Oktavenzahl.	-2 bis +2
Lower Volume	Lautstärke Bereich links (Lower Volume). Zum Einstellen des Lautstärkepegels des linken Tastaturbereichs (Lower) einer geteilten Tastatur.	0 bis 127
Split Point	Teilungspunkt (Split Point). Legt den Teilungspunkt zwischen dem linken und rechten Tastaturbereich fest. Bei der Anfangsvorgabe liegt der Teilungspunkt auf F#3.	A0 bis C8
Lower Pedal	Pedal Bereich links (Lower Pedal). Aktiviert (Ein) bzw. deaktiviert (Aus) den Dämpferpedalbetrieb für die Klangfarbe des linken Bereichs (Lower) einer geteilten Tastatur.	Ein (aktiviert), Aus (deaktiviert)

1. Ändern Sie mit den Pfeiltasten 21 < (-) und > (+) die Einstellung.

2. Zum Zurückkehren zur Anzeige von vor Schritt 1 dieses Vorgehens drücken Sie bitte Taste 20 EXIT.

Benutzen des Metronoms

Das Metronom ermöglicht Spielen und Üben zu einem konstanten Takt, der hilft, das Tempo zu halten.

Starten und Stoppen

1. Drücken Sie Taste 8 METRONOME.

• Dies startet das Metronom.
• Die Lampe der Taste beginnt zu leuchten.
- Die Lampe der Taste 15▶/■■ blinkt synchron mit dem aktuell eingestellten Tempo. Die linke Lampe von Taste 15▶/■■ blinkt auf den ersten Schlag jedes Taktes, während die rechte Lampe bei den restlichen Schlägen des Taktes blinkt.

2. Drücken Sie erneut 8 METRONOME, um das Metronom zu stoppen.

• Dadurch erlöschen die Lampen der Tasten
8 METRONOME und 15▶/II.

Tempo einstellen

1. Stellen Sie mit den Tasten 9 TEMPO ∨ (−) und ∧ (+) das gewünschte Tempo ein.

• Gleichzeitiges Drücken der 9 TEMPO √ und ∧ stellt das Tempo des zuletzt gewählten Songs ein.
  • Der Einstellbereich beträgt 20 bis 255.

METRONOME
Tempo	[120]
Beat	[4]
Volume	[100]

HINWEIS

- Durch Ändern der Metronomgeschwindigkeit (Tempo) ändert sich auch das Wiedergabetempo von Musikbibliothek- und MIDI-Recorder-Songs.

Metronomeinstellungen konfigurieren

1. Halten Sie Taste 8 METRONOME gedrückt, bis die unten gezeigte Anzeige erscheint.

2. Wählen Sie mit den Pfeiltasten 21∨ und ∧ einen der nachstehenden Punkte.

Name im Display	Beschreibung	Ein-stellbe-reich
Beat Schläge	pro Takt (Beat). Legt die Zahl der Schläge pro Takt fest. Bei jedem Takt werden auf den ersten Schlag ein Klingelton und auf die restlichen Schläge Klicks erzeugt.Wenn Sie „0“ für den Schlag einstellen, werden ohne Klingelton durchgehend Klicks ausgegeben.	0 bis 9
Volume Lautstärke (Volume). Regelt die Metronomlautstärke.		0 bis 127

1. Ändern Sie mit den Pfeiltasten 21 < (-) und > (+) die Einstellung.

2. Drücken Sie Taste 20 EXIT zum Schließen der Einstellanzeige.

Anschlagempfindlichkeit der Tastatur einstellen (Anschlagdynamik)

Die Anschlagdynamik passt die Tonlautstärke an die Bewegung (Geschwindigkeit) des Tastenanschlags an. Damit bietet die Tastatur auch einen Teil der Ausdrucksmöglichkeiten eines akustischen Pianos.

Schnelles Anschlagen ergibt lautere Noten.

Langsames Anschlagen ergibt leisere Noten.

Versuchen Sie, nicht zu stark zu drücken.

Anschlagempfindlichkeit ändern

Nach dem nachstehenden Vorgehen können Sie einstellen, wie stark die Lautstärke der angeschlagenen Noten in Abhängigkeit von der Anschlaggeschwindigkeit variiert. Wählen Sie die Einstellung, die am besten zu Ihrer Spielweise passt.

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.

2. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Keyboard“ und drücken Sie dann 22ENTER.

● Keyboard >Ent

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Touch Response“.

- Touch Response

1. Wählen Sie mit den Pfeiltasten 21 < und > eine der nachstehenden Einstellungen für die Anschlagdynamik.

Deaktiviert (Off)	Anschlagdynamik deaktiviert. Die Tonlautstärke ist unabhängig von der Anschlaggeschwindigkeit konstant.
Leicht (Light)	Sanftere Anschlagdynamik als bei Normal.
Normal (Normal)	Normale Anschlagdynamik
Stark (Heavy)	Diese Einstellung vereinfacht das Spielen leiser Klänge im Vergleich zu Normal.

1. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Tonhöhe ändern (Transponierung, Stimmung, Oktavverschiebung)

Tonhöhe in Halbtonschritten ändern (Transponierung)

Mit der Transponierfunktion können Sie die Tonhöhe in Halbtonschritten ändern. Dadurch kann die Tonhöhe spontan an die eines Sängers angenähert werden.

- Der Einstellbereich der Transponierung beträgt -12 bis +12 Halbtöne.

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.

2. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Keyboard“ und drücken Sie dann 22ENTER.

3. Wählen Sie mit den Pfeiltasten 21√ und ∧ „Transpose“.

- Transpose

1. Stellen Sie mit den Pfeiltasten 21 < (-) und > (+) die gewünschte Tonhöhe ein.

2. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Feinstimmen (Tuning)

Verwenden Sie die Tuning-Funktion, wenn Sie die Tonhöhe zum Abstimmen auf andere Instrumente geringfügig variieren möchten. Auch bevorzugen manche Musiker zum Spielen eine leicht veränderte Tonhöhe. Mit der Tuning-Funktion können Sie die Stimmung exakt auf die Wiedergabe von einer CD feinabstimmen.

• Die Tuningfunktion stellt die Frequenz der Note A4 ein. Sie können eine Frequenz im Bereich von 415,5 bis 465,9 Hz einstellen. Die anfängliche Vorgabe-Einstellung ist 440,0 Hz.

• Manche CDs von Aufführungen sind mit leicht gegenüber der Standardtonhöhe verstimmten Instrumenten aufgenommen.

• Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.

• Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Keyboard“ und drücken Sie dann 22 ENTER.

• Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Tuning“.

● Tuning

1. Nehmen Sie mit den Pfeiltasten 21 < (-) und > (+) die Feineinstellung vor.

• Die Einstellung kann in Schritten von 0,1 Hz angepasst werden.

1. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Stimmungskurve ändern (Spreizung)

Im Allgemeinen ist ein Piano so gestimmt, dass hohe Noten hoch und niedrige Noten tief intoniert werden. Diese Art der Stimmung bezeichnet man als Spreizung (Stretch Tuning).

Mit dem Digitalpiano können Sie beeinflussen, wie diese Spreizung angewendet wird. Wenn Sie möchten, können Sie die Spreizung auch deaktivieren.

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.

2. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Keyboard“ und drücken Sie dann 22 ENTER.

3. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Stretch Tune“.

- Stretch Tune

1. Wählen Sie mit den Pfeiltasten 21 < und > eine der nachstehend beschriebenen Spreizungseinstellungen.

NameimDisplay	Beschreibung
Default Anfängliche Werksvorgabe (Default). Es wird empfohlen, diese Einstellung zu verwenden, da diese optimale Spreizung für die aktuell gewählten Klangfarbe bietet.
Upper1 Bietet optimale Spreizung für die Klangfarbe, die aktuell für Upper 1 (Upper1) gewählt ist.Die Spreizung von Upper 1 wird auch auf die Bereiche Upper 2 und Lower angewendet. Diese Einstellung wird empfohlen, wenn Sie die Tonhöhe-Unterschiede zwischen den Klangfarben von Mischklängen und bei Tastaturteilung minimieren möchten.
Off Deaktiviert (Off). Deaktiviert die Spreizung.
Piano1 BERLIN GRAND-Spreizung. Wendet die Werksvorgabe-Spreizung BERLIN GRAND auch auf andere Klangfarben an.
Piano2 HAMBURG GRAND-Spreizung.
Piano3 VIENNA GRAND-Spreizung.
E.Piano1 Elektropiano 1 (E.Piano1)-Spreizung.
E.Piano2 Elektropiano 2 (E.Piano2)-Spreizung.

1. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Oktavverschiebung

Über die Oktavverschiebung können Sie die Tonhöhe der Tastaturnoten in Oktavschritten anheben oder erhöhen.

- Der Einstellbereich der Oktavverschiebung beträgt -2 bis +2 Oktaven.

HINWEIS

- Näheres zum Ändern der Oktave bei Tastaturteilung finden Sie unter „Einstellungen für Tastaturteilung ändern“ auf Seite DE-18.

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.
2. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Keyboard“ und drücken Sie dann 22 ENTER.
3. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Octave Shift“.

- Octave Shift

1. Ändern Sie mit den Pfeiltasten 21 < (-) und > (+) die Oktave.
2. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Tastatur-Temperierung ändern

Nach der folgenden Anleitung können Sie unter 17 Preset-Temperierungen einschließlich der standardmäßigen gleichstufigen Stimmung wählen.

Nr.	Name der Temperierung	Display
00	Gleichstufige Stimmung Equal
01	Reines Dur Pure Major
02	Reines Moll Pure Minor
03	Pythagoräisch Pythagorean
04	Kirnberger 3	Kirnberger 3
05	Werckmeister	Werckmeister
06	Mitteltönig Mean-Tone
07	Rast	Rast
08	Bayati	Bayati
09	Hijaz	Hijaz
10	Saba	Saba
11	Dashti	Dashti
12	Chahargah	Chahargah
13	Segah	Segah
14	Gurjari Todi	Gurjari Todi
15	Chandrakauns	Chandrakauns
16	Charukeshi	Charukeshi

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.
2. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Keyboard“ und drücken Sie dann 22ENTER.
3. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Temper. Type“.

- Temper. Type

1. Wählen Sie mit den Pfeiltasten 21 < und > den Namen einer Temperierung.
2. Wählen Sie mit Pfeiltaste 21√ „Temper. Base Note“.
3. Wählen Sie mit den Pfeiltasten 21 < und > den Grundton der gewählten Temperierung.
4. Drücken Sie Taste 3 SETTING zum Schließen der Einstellanzeige.

Beim Digitalpiano sind 15 Klavier- und Orchester-Stücke (Concert Play 1 bis 15) und 60 Klaviersolos (Music Library 1 bis 60) vorinstalliert.

Mit Konzertspiel (Concert Play) können Sie zu einer Orchesterbegleitung mitspielen. Die Musikbibliothek (Music Library) ermöglicht das Üben berühmter Klavierstücke.

WICHTIG!

- Nach dem Wählen eines vorprogrammierten Songs kann es einige Sekunden dauern, bis die Songdaten eingelesen sind. Während die Daten geladen werden, sind Tastaturtasten und Tastenbedienung deaktiviert. Durch nachfolgende Bedienung während des Spielens auf der Tastatur setzt die Ausgabe aus.

Konzertspiel (CONCERT PLAY)

Konzertspiel enthält Aufnahmen eines Live-Orchesters, die Sie zum Mitspielen zu einer authentischen Begleitung verwenden können.

Schritt 1: LISTEN

Hören Sie der Piano- und Orchester-Wiedergabe zu, um sich mit der Musik vertraut zu machen.

Schritt 2: PLAY

Spielen Sie zur Orchesterbegleitung mit.

HINWEIS

• Konzertspiel umfasst 15 Songs mit Nummern von 1 bis 15.
• Auch ein Song auf einem USB-Flash-Drive (mit einem Computer usw. beschaffte Konzertspiel-Songdaten), der in den USB-Port des Digitalpianos eingesteckt ist, kann als Konzertspiel-Song verwendet werden.
  • Die Wiedergabe ist mit langsamem Tempo (80% des Originaltempos) möglich.

• Die Benutzung des Digitalpiano-Metronoms bei Konzertspiel-Wiedergabe wird nicht empfohlen.
- Konzertspiel enthält reelle Aufnahmen von einem Orchester. Dadurch können sich die Klänge der Instrumente von den bei diesem Piano wählbaren Klangfarben (Seite DE-10) unterscheiden.
- Aufgrund der Bedingungen bei einer Live-Aufnahme kann die Wiedergabe Atemgeräusche der Künstler sowie Aufführungs- und andere Geräusche enthalten.

Einen Konzertspiel-Song anhören (Hörmodus)

1. Drücken Sie die Taste 17 CONCERT PLAY.

2. Wählen Sie mit den Pfeiltasten 21 √ und ∧ einen Song und drücken Sie dann 22 ENTER.

• Eine Zusammenstellung der Songs finden Sie in der „Konzertspiel-Liste“ (Seite A-2).
• Sie können mit den Pfeiltasten 21 < und > durch die Seiten der Songliste scrollen.

3. Drücken Sie die Taste 17CONCERT PLAY zum Aufrufen des Hörmodus („LISTEN“).

- Drücken von Taste CONCERT PLAY schaltet den Modus wie unten gezeigt um.

Hören (LISTEN) Wiedergabe (PLAY)

4. Wenn die Wiedergabe langsamer (80 %) erfolgen soll, drücken Sie Taste ⑧ METRONOME, um „SLOW“ anzuzeigen.

- Zum Zurückschalten auf das Originaltempo drücken Sie erneut die Taste 8 METRONOME, um „SLOW“ aus dem Display zu löschen.

5. Starten Sie die Wiedergabe mit Taste 15▶/■.

• Näheres zur Wiedergabe siehe „Starten und Stoppen der Wiedergabe“ unter „Für alle Modi geltende Bedienung“ (Seite DE-8).
• Näheres zum Zurückschalten auf die Startanzeige finden Sie unter „Über die Startanzeige“ (Seite DE-8).

HINWEIS

- Sie können die Wiedergabelautstärke wunschgemäß einstellen. Näheres zum Einstellen der Lautstärke finden Sie unter „Wiedergabelautstärke eines Konzertspiel-Songs einstellen“ auf Seite DE-25.

Mit Konzertspiel zu einem Orchester mitspielen (Spielmodus)

1. Führen Sie die Schritte 1 und 2 von „Einen Konzertspiel-Song anhören (Hörmodus)“ (Seite DE-23) zum Wählen eines Songs aus.
2. Drücken Sie Taste 17CONCERT PLAY zum Aufrufen des Spielmodus.

1. Wenn die Wiedergabe langsamer (80 %) erfolgen soll, drücken Sie Taste ⑧ METRONOME, um „SLOW“ anzuzeigen.

- Zum Zurückschalten auf das Originaltempo drücken Sie erneut die Taste 8 METRONOME, um „SLOW“ aus dem Display zu löschen.

1. Starten Sie die Wiedergabe mit Taste 15▶/III.

2. Näheres zur Wiedergabe siehe „Starten und Stoppen der Wiedergabe“ unter „Für alle Modi geltende Bedienung“ (Seite DE-8).

3. Bei bestimmten Songs kann der Mitspielpart (der Part, den Sie selbst auf dem Digitalpiano spielen) bei der Wiedergabe im Wiedergabemodus leise hörbar sein.

4. Spielen Sie den Mitspielpart auf dem Digitalpiano.

- Näheres zum Zurückschalten auf die Startanzeige finden Sie unter „Über die Startanzeige“ (Seite DE-8).

Wiedergabelautstärke eines Konzertspiel-Songs einstellen

1. Drücken Sie die Taste 19 VOLUME.

1. Stellen Sie mit den Pfeiltasten 21 < (-) und > (+) die Lautstärke ein.

• Der Einstellbereich beträgt 0 bis 127.

1. Drücken Sie die 20 EXIT-Taste zum Schließen der Einstellanzeige.

Mit Computer usw. beschaffte Konzertspiel-Songs

Mit Hilfe eines USB-Flash-Drives können Sie Konzertspiel-Songs, die Sie mit einem Computer usw. beschafft haben, auf dem Digitalpiano wiedergeben.

- Näheres finden Sie auf der CASIO Website (Seite DE-1).

Mit einem Computer usw. beschaffte Konzertspiel-Songs auf einem USB-Flash-Drive speichern

VORBEREITUNG

- Um einen USB-Flash-Drive verwenden zu können, muss dieser zunächst auf dem Digitalpiano formatiert werden. Näheres finden Sie unter „Vorbereiten eines USB-Flash-Drives“ auf Seite DE-45.

1. Schließen Sie den USB-Flash-Drive an den Computer an.

2. Kopieren Sie die Konzertspiel-Dateien (sowohl .LSN als auch .PLY-Dateien) vom Computer in den CP-Ordner auf dem USB-Flash-Drive.

Mit einem Computer usw. beschaffte Konzertspiel-Songs wiedergeben

1. Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.
2. Drücken Sie die Taste 17CONCERT PLAY.
3. Drücken Sie die Pfeiltaste 21>. Dadurch erscheint „USB“ in der oberen rechten Ecke der Anzeige.

400HENT PLAYWINDREALISTEN

• Die Meldung „No Media“ erscheint im Display, wenn kein USB-Flash-Drive an das Digitalpiano angeschlossen ist.
• Zum Zurückkehren zum Speicherinhalt des Digitalpianos drücken Sie bitte erneut die Pfeiltaste 21 <.

4. Wählen Sie mit den Pfeiltasten 21 √ und ∧ einen Song und drücken Sie dann 22 ENTER.

• Was als Nächstes zu tun ist, finden Sie auf den nachstehenden Seiten.
• Ab Schritt 3 unter „Einen Konzertspiel-Song anhören (Hörmodus)“, Seite DE-23
• Ab Schritt 2 unter „Mit Konzertspiel zu einem Orchester mitspielen (Spielmodus)“, Seite DE-24
• Näheres zum Zurückschalten auf die Startanzeige finden Sie unter „Über die Startanzeige“ (Seite DE-8).

Musikbibliothek

Sie können die Musikbibliothek zum genüsslichen Musikhören und zum Üben von Pianosongs nutzen.

• Die Musikbibliothek enthält 60 Songs mit Nummern von 1 bis 60.
- Sie können darüber hinaus bis zu 10 Songs (Seite DE-50, „Laden von USB-Flash-Drive-Daten in den Digitalpiano-Speicher“) von einem USB-Flash-Drive in den Speicher des Digitalpianos importieren und ihnen Musikbibliothek-Songnummern von 61 bis 70 zuweisen. Eine Songnummer, die bereits importierte Daten enthält, wird mit einem Sternchen (*) zwischen Songnamen und Nummer gekennzeichnet.

Einen ausgewählten Musikbibliothek-Song abspielen

1. Drücken Sie die Taste 18SONG.

2. Wählen Sie mit den Pfeiltasten 21 < und > „MUSIC LIB“.

3. Wählen Sie mit den Pfeiltasten 21 √ und ∧ einen Song und drücken Sie dann 22 ENTER.

• Eine Zusammenstellung der Songs finden Sie in der „Musikbibliothek-Liste“ (Seite A-2).
• Sie können mit den Pfeiltasten 21 < und > durch die Seiten der Songliste scrollen.

4. Starten Sie die Wiedergabe mit Taste 15▶/■.

• Näheres zur Wiedergabe siehe „Starten und Stoppen der Wiedergabe“ unter „Für alle Modi geltende Bedienung“ (Seite DE-8).
• Näheres zum Zurückschalten auf die Startanzeige finden Sie unter „Über die Startanzeige“ (Seite DE-8).

HINWEIS

• Für Wiedergabe sind die nachstehenden Einstellungen möglich.
  – Song-Lautstärkepegel: Wiedergabelautstärke eines MIDI-Recorder-Songs einstellen (Seite DE-34)
  – Tempo: Tempo einstellen (Seite DE-19)

Mit einem Song aus der Musikbibliothek üben

Sie können den Part der linken oder rechten Hand eines Songs abschalten und auf dem Piano mitspielen.

HINWEIS

- Die Musikbibliothek enthält eine Reihe von Duetten. Wenn ein Duett gewählt ist, können Sie den Ton des ersten Klavierparts (Primo) oder zweiten Klavierparts (Secondo) abschalten und mit dem Song mitspielen.

VORBEREITUNG

• Wählen Sie den zu übenden Song und stellen Sie das Tempo ein. Siehe „Tempo einstellen“ (Seite DE-19).
• Eine Reihe von Stücken enthalten Tempowechsel zur Erzeugung bestimmter musikalischer Effekte.

1. Wählen Sie mit Taste 18SONG den abzuspielenden Part (d.h. den Ton, der nicht stummgeschaltet sein soll).

• Wiederholtes Drücken von Taste 18 SONG ändert die Einstellung wie unten gezeigt.
  L: Spielt den Part der linken Hand ab und schaltet den Part der rechten Hand stumm.
  R: Spielt den Part der rechten Hand ab und schaltet den Part der linken Hand stumm.
  L R: Spielt sowohl den Part der linken Hand als auch den der rechten Hand ab.

2. Starten Sie die Wiedergabe mit Taste 15▶/III.

- Näheres zur Wiedergabe siehe „Starten und Stoppen der Wiedergabe“ unter „Für alle Modi geltende Bedienung“ (Seite DE-8).

3. Spielen Sie den fehlenden Part auf der Tastatur.

- Näheres zum Zurückschalten auf die Startanzeige finden Sie unter „Über die Startanzeige“ (Seite DE-8).

Wiedergeben von Songdaten von einem USB-Flash-Drive

Mit dem Digitalpiano können Sie Audiodateien ^1 und MIDI-Dateien ^2 abspielen, die auf einem handelsüblichen USB-Flash-Drive gespeichert sind. Näheres finden Sie unter „USB-Flash-Drive“ auf Seite DE-44.

*1 WAV-Format (Linear PCM, 16 Bit, 44,1 kHz, Stereo)
*2 Standard - MIDI - Dateien (SMF-1 Recorder-Songdateien (CSR-Format), CASIO MIDI-Dateien (CM2-Format)

VORBEREITUNG

• Bereiten Sie den USB-Flash-Drive mit den aufgezeichneten Daten auf dem Audiorecorder des Digitalpianos vor. Näheres finden Sie unter „Audio-Recorder (Aufnehmen auf einem USB-Flash-Drive)“ auf Seite DE-35. Sie können auch mit einem Computer Songdaten, die Sie abspielen möchten, auf dem USB-Flash-Drive speichern. Näheres finden Sie unter „Speichern von Standard-Songdaten auf einem USB-Flash-Drive“ auf Seite DE-48.
• Stecken Sie den USB-Flash-Drive mit den abzuspielenden Daten in den USB-Flash-Drive-Port des Digitalpianos.

• Entfernen Sie den USB-Flash-Drive nicht, während das Digitalpiano auf darauf gespeicherte Songdaten zugreift. Anderenfalls können die Daten auf dem USB-Flash-Drive und der USB-Flash-Drive-Port beschädigt werden.

• Drücken Sie die Taste 18SONG.

• Wählen Sie mit den Tasten 21 < und > den gewünschten Songdatentyp.

• MIDI-Datei: SMF
• Audiodatei: AUDIO PLAY

1. Wählen Sie mit den Pfeiltasten 21 √ und ∧ einen Song und drücken Sie dann 22 ENTER.

- Sie können mit den Pfeiltasten 21 < und > durch die Seiten der Songliste scrollen.

1. Starten Sie die Wiedergabe mit Taste 15▶/II.

2. Näheres zur Wiedergabe siehe „Starten und Stoppen der Wiedergabe“ unter „Für alle Modi geltende Bedienung“ (Seite DE-8).

3. Näheres zum Zurückschalten auf die Startanzeige finden Sie unter „Über die Startanzeige“ (Seite DE-8).

Wiedergabelautstärke von Konzertspiel-Songdaten einstellen

1. Drücken Sie die Taste 19 VOLUME.

1. Wählen Sie mit den Tasten 21√ und ∧ den gewünschten Songdatentyp.

• MIDI-Datei: MIDI Volume
• Audiodatei: Audio Volume

1. Stellen Sie mit den Pfeiltasten 21 < (-) und > (+) die Lautstärke ein.
   • Der Einstellbereich beträgt 0 bis 127.
2. Drücken Sie Taste 20 EXIT zum Schließen der Einstellanzeige.

Alle vorinstallierten Songs des Digitalpianos können abgespielt werden, um die Stücke anzuhören.

Flügel-Demosongs: 6

Konzertspiel-Songs: 15

Musikbibliothek-Songs: 60

WICHTIG!

- Nach dem Wählen eines vorprogrammierten Songs kann es einige Sekunden dauern, bis die Songdaten eingelesen sind. Während die Daten geladen werden, sind Tastaturtasten und Tastenbedienung deaktiviert. Durch nachfolgende Bedienung während des Spielens auf der Tastatur setzt die Ausgabe aus.

Durchführen der Demo-Wiedergabe

1. Drücken Sie Taste 17 CONCERT PLAY und Taste 18 SONG gleichzeitig.

• Dies startet die Wiedergabe von Flügel-Demosong 1.
- Während der Wiedergabe eines Demosongs blinken die Lampen der Taste 14.
- Sie können zu den Demosongs auf der Tastatur mitspielen.

1. Zum Wechseln auf einen anderen Song wählen Sie bitte mit den Pfeiltasten 21√ und ^ einen Songnamen und drücken Sie dann 22 ENTER.

• Dies startet die Demo-Wiedergabe.
- Sie können mit den Pfeiltasten 21 < und > in folgender Reihenfolge durch die Songgruppen scrollen: Flügel-Demosongs → Konzertspiel-Songs → Musikbibliothek-Songs. Durch Wählen einer anderen Songgruppe wird Song 1 der betreffenden Gruppe gewählt.
- Näheres zu den Songs der einzelnen Gruppen finden Sie in den Songlisten auf Seite A-2.
- Sie können bei laufender Demo-Wiedergabe auch auf einen Song der Flügelgruppe schalten. Drücken Sie eine der folgenden Tasten, um die gewünschte Flügelklangfarbe zu wählen: 5 BERLIN GRAND, HAMBURG GRAND, VIENNA GRAND.

1. Drücken Sie zum Stoppen der Demo-Wiedergabe Taste 14 oder Taste 20 EXIT.

HINWEIS

- Außer dem oben beschriebenen Wählen von Songs und Stoppen der Wiedergabe ist bei Demo-Song-Wiedergabe keine Bedienung möglich.

Vergleichen von Flügel-Klangfarben

Sie können die Demosongs, die die besonderen Eigenschaften der nachstehenden Flügel-Klangfarben verdeutlichen, auf einfache Weise miteinander vergleichen, um sich die Unterschiede zu verdeutlichen: BERLIN GRAND, HAMBURG GRAND, VIENNA GRAND.

1. Halten Sie die Taste der Klangfarbe gedrückt, deren Demosong Sie hören wollen

(5 BERLIN GRAND, HAMBURG GRAND oder VIENNA GRAND), bis das erste der Klangfarbe zugewiesene Demostück beginnt.

- Insgesamt sind sechs Flügel-Demosongs vorhanden, d.h. jeweils zwei für jede der Flügel-Klangfarben (BERLIN GRAND, HAMBURG GRAND und VIENNA GRAND). Wenn Sie die Wiedergabe starten, werden die beiden Songs in einer Schleife aufeinander folgend abgespielt. Eine Zusammenstellung der Songs finden Sie in der „Flügel-Demosong-Liste“ (Seite A-3).

- Zum Umschalten auf einen anderen Demosong oder Stoppen der Demosong-Wiedergabe führen Sie bitte die Schritte 2 bis 3 von „Durchführen der Demo-Wiedergabe“ (Seite DE-28) aus.

Das Digitalpiano kann Ihr Spiel auf der Tastatur aufzeichnen und jederzeit abspielen, wenn Sie dies möchten. Dieses Digitalpiano besitzt zwei Aufnahmefunktionen: einen MIDI-Recorder und einen Audiorecorder. Wählen Sie die für den gewünschten Aufnahmetyp geeignete Funktion.

WICHTIG!

- CASIO COMPUTER CO., LTD. übernimmt keine Gewähr für etwaige Schäden, entgangene Gewinne oder Ansprüche dritter Personen, die aus dem Verlust von Aufnahmedaten resultieren, die durch Fehlbetrieb, eine Reparatur oder andere Ursachen gelöscht worden sind.

■Aufnahme-Merkmale

MIDI-Recorder Audiorecorder
Die Tastaturspiel-Informationen werden im Digitalpiano-Speicher als MIDI-Daten* auf zwei Spuren (Speicherbereiche für Tastaturspieldaten) aufgezeichnet.	Tastaturspiel-Informationen werden als Audiodaten in einem USB-Flash-Drive gespeichert.
• Tastaturspiel-Informationen (Drücken/Freigeben von Tastaturtasten, Anschlagstärke usw.) werden als MIDI-Daten aufgezeichnet.• Die Größe von MIDI-Daten ist sehr viel kleiner als die von Audiodaten, was die spätere Bearbeitung auf einem Computer usw. erleichtert.• Unterstützte Aufnahmekapazität: Max. 5.000 Noten (Spuren 1 und 2 gesamt), nur eine Datei	• Noten werden wie bei einem tragbaren Musikplayer oder Bandrecorder als Audiodaten gespeichert.• Audiodaten-Dateien sind im Vergleich zu MIDI-Daten-Dateien sehr viel größer. Der Vorteil von Audiodaten-Dateien besteht darin, dass diese einfacher auf einem Computer, tragbaren Musikspieler usw. abgespielt werden können.• Unterstützte Aufnahmekapazität: Max. 99 Dateien mit jeweils max. 25 Minuten Länge
Was Sie tun können...Aufnehmen auf einer Spur bei Wiedergabe von der anderen Spur	Was Sie tun können...Eigenes Spiel zur Wiedergabe eines mit dem MIDI-Recorder aufgenommenen Songs aufzeichnen

Was Sie tun können...

Was Sie tun können...

■Wiedergabe-Merkmale

MIDI-Recorder Audiorecorder
Abspielen von Spur 1 und Spur 2 (simultan oder getrennt).• Beim MIDI-Recorder verwendet das Digitalpiano für die Wiedergabe automatisch die interne Klangquelle entsprechend den als MIDI-Daten gespeicherten Tastaturspiel-Informationen.	Sie können Audiodaten von einem USB-Flash-Drive abspielen.• Der Audiorecorder spielt die Wellenform des aufgezeichneten Tons als Audiodaten ab.
Was Sie tun können...Mitspielen auf der Tastatur zur Wiedergabe von Spur 1 und 2Spur 1 → Während der Wiedergabe...Spur 2 → Während der Wiedergabe...Spiel auf der TastaturNach der Aufnahme das Tempo von Spur 1 ändern Sie können zum Beispiel mit einem langsamen Tempo aufnehmen und dann ein schnelleres Tempo bei der Wiedergabe wählen.• Das für Spur 1 eingestellte Tempo wird auf Spur 2 angewandt.	Was Sie tun können...Mitspielen auf der Tastatur zur Wiedergabe von AudiodatenWiedergabe eines Songs von einem USB-Flash-Drive + Spiel auf der Tastatur

\*MIDI

MIDI ist die Abkürzung für „Musical Instrument Digital Interface“. MIDI ist ein universeller Standard, der es Musikinstrumenten, Computern und anderen Geräten ermöglicht, Spielinformationen unabhängig vom jeweiligen Hersteller miteinander auszutauschen. Die Spieldaten werden in diesem Falle als „MIDI-Daten“ bezeichnet.

- Näheres zu den Dateiformaten der von diesem Digitalpiano unterstützten Daten finden Sie unter „Vom Digitalpiano unterstützte Datentypen“ (Seite DE-46).

MIDI-Recorder (Aufnahme im Digitalpiano-Speicher)

Nach Aufnahme von einer Spur eines Songs kann die andere Spur bei gleichzeitiger Wiedergabe der Aufnahme auf der ersten Spur aufgenommen werden.

- Beim Bespielen der Spuren werden die nachstehenden Gegenstände in den Inhalt einbezogen.

– Spiel auf der Tastatur und Pedalbedienung
- Klangfarbe-Einstellung
- Tempo-Einstellung
– Schlageinstellung
– Tastaturlautstärke (nur Spur 1)
– Mischklang-Einstellung (nur Spur 1)
– Einstellung der Tastaturteilung (nur Spur 1)
– Duettmodus (nur Spur 1)
- Effekte (nur Spur 1)
- Akustiksimulator (nur Spur 1)
- Temperierungseinstellung (nur Spur 1)
– Spreizung-Einstellung (nur Spur 1)

• Die Aufnahme stopp automatisch, wenn die maximale Zahl der speicherbaren Noten überschritten ist.
• Durch Starten einer neuen Aufnahme werden die zuvor im Speicher aufgenommenen Daten gelöscht.
• Falls während einer Aufnahme der Strom ausfällt, werden alle Daten der Spur mit der laufenden Aufnahme gelöscht.

Auf einer bestimmten Songspur aufnehmen

HINWEIS

- Sie können das Digitalpiano so einstellen, dass es vor dem Aufnahmestart vorzählt (Precount). Näheres zu den Vorzähleinstellungen finden Sie unter „Vorzähleinstellungen vornehmen“ (Seite DE-33).

VORBEREITUNG

- Wählen Sie die Klangfarbe und Effekte (nur Spur 1), mit denen die Aufnahme erfolgen soll. Klangfarbe (Seite DE-10) Effekte (Seite DE-13)

1. Drücken Sie die Taste 16REC.

- "Rec Wait..." erscheint im Display, was anzeigt, dass das Gerät startbereit für die Aufnahme ist.

2. Wählen Sie mit den Pfeiltasten 21 < und > „MIDI REC“.

MIDI REC

- Wenn während der Aufnahme das Metronom wiedergegeben werden soll, Takt und Tempo einstellen und dann die 8 METRONOME-Taste drücken. Näheres finden Sie unter „Benutzen des Metronoms“ auf Seite DE-19.

3. Wählen Sie mit Taste 16 REC eine Spur für die Aufnahme.

• L: Spur 1 R: Spur 2

MIDI RECH

Rec Wait..

H:000

4. Drücken Sie Taste 15▶/■ zum Starten der Aufnahme.

- Sie können die Aufnahme auch starten, indem Sie auf der Tastatur zu spielen beginnen.

5. Drücken Sie zum Stoppen der Aufnahme die Taste 14 ■.

• Die zeigt „Rec Song“ an, was anzeigt, dass der aufgezeichnete Song startbereit für Wiedergabe ist.
• Zum Wiedergeben der gerade aufgezeichneten Spur drücken Sie bitte Taste 15▶/■.

Andere Spur eines Songs aufnehmen

Sie können die bereits aufgenommene Spur abhören, während Sie die andere Spur aufnehmen.

VORBEREITUNG

- Wählen Sie die Klangfarbe und Effekte (nur Spur 1), mit denen die Aufnahme erfolgen soll. Klangfarbe (Seite DE-10) Effekte (Seite DE-13)

1. Halten Sie Taste 16 REC gedrückt, bis die unten gezeigte Einstellanzeige erscheint.

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Recorded Part“.

● Recorded Part

1. Verwenden Sie die Pfeiltasten 21 < und >, um die bereits aufgenommene Spur zu aktivieren (Play) oder zu deaktivieren (Mute).

2. Drücken Sie die Taste 16REC.

- „Rec Wait...“ erscheint im Display, was anzeigt, dass das Gerät startbereit für die Aufnahme ist.

1. Wählen Sie mit den Pfeiltasten 21 < und > „MIDI REC“.

- Wenn während der Aufnahme das Metronom wiedergegeben werden soll, Takt und Tempo einstellen und dann die 8 METRONOME-Taste drücken. Näheres finden Sie unter „Benutzen des Metronoms“ auf Seite DE-19.

1. Wählen Sie mit Taste 16 REC eine Spur für die Aufnahme.

• L: Spur 1
R: Spur 2
- „L“ und „R“ zeigen wie unten beschrieben Statusinformationen über die linke und rechte Spur an.
- Falls Sie oben in Schritt 3 „Play“ gewählt haben: Blinkt: Aufzunehmende Spur. Leuchtet: Abzuspielende Spur.
- Falls Sie oben in Schritt 3 „Mute“ gewählt haben: Blinkt: Aufzunehmende Spur. Erloschen: Stummzuschaltende Spur.

1. Drücken Sie die 15▶/■-Taste oder spielen Sie etwas auf der Tastatur.

- Dies startet die Wiedergabe der bespielten Spur und die Aufnahme auf der anderen Spur.

1. Drücken Sie zum Stoppen der Aufnahme die Taste 14.

Vorzähleinstellungen vornehmen

1. Halten Sie Taste 16 REC gedrückt, bis die unten gezeigte Einstellanzeige erscheint.

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Precount“.
2. Verwenden Sie die Pfeiltasten 21 < und > zum Aktivieren (On) oder Deaktivieren (Off) des Vorzählens.
3. Drücken Sie Taste 20 EXIT zum Schließen der Einstellanzeige.

Aus dem Speicher des Digitalpianos abspielen

1. Drücken Sie die Taste 18SONG.

2. Wählen Sie mit den Pfeiltasten 21 < und > „MIDI PLAY“.

MIDI PLAY

3. Wählen Sie mit Taste 18 SONG die abzuspielende Spur.

- Wiederholtes Drücken von Taste 18 SONG ändert die Einstellung wie unten gezeigt.

L: Spur 1

R: Spur 2

L R: Spur 1 und Spur 2

4. Starten Sie die Wiedergabe mit Taste 15▶/II.

- Näheres zur Wiedergabe siehe „Starten und Stoppen der Wiedergabe“ unter „Für alle Modi geltende Bedienung“ (Seite DE-8).

HINWEIS

- Wenn Sie möchten, können Sie während der Wiedergabe die Tempo-, Effekt- und andere Einstellungen ändern.

Wiedergabelautstärke eines MIDI-Recorder-Songs einstellen

1. Drücken Sie die Taste 19 VOLUME.

2. Stellen Sie mit den Pfeiltasten 21 < (-) und > (+) die Lautstärke ein.

• Der Einstellbereich beträgt 0 bis 127.

3. Drücken Sie Taste 20 EXIT zum Schließen der Einstellanzeige.

Aufgenommene Daten löschen

Nach dem folgenden Vorgehen kann eine einzelne Spur eines Songs getrennt gelöscht werden.

WICHTIG!

- Durch den nachstehenden Vorgang werden sämtliche Daten der gewählten Spur gelöscht. Bitte beachten Sie, dass die Löschung nicht rückgängig gemacht werden kann. Vergewissern Sie sich, dass Sie die Daten im Speicher des Digitalpianos nicht mehr benötigen, bevor Sie die folgenden Schritte ausführen.

1. Halten Sie Taste 16REC gedrückt, bis die unten gezeigte Einstellanzeige erscheint.

2. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Part Clear“ und drücken Sie dann 22ENTER.

● Part Clear

3. Wählen Sie mit den Pfeiltasten 21 < und > die zu löscheide Spur und drücken Sie dann 22 ENTER.

• L: Spur 1

R: Spur 2

- Es erscheint jetzt die Bestätigungsabfrage „Sure?“.

4. Drücken Sie Pfeiltaste 21 >, um den Löschvorgang auszuführen.

• Falls doch nicht gelöscht werden soll, drücken Sie bitte Pfeiltaste 21 <.
• Das Display zeigt die Meldung „Please Wait...“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn der Vorgang beendet ist, erscheint „Complete!“ im Display.

Audio-Recorder (Aufnehmen auf einem USB-Flash-Drive)

Was Sie auf dem Digitalpiano spielen, wird als Audiodaten (WAV-Dateien*) im USB-Flash-Drive aufgenommen. Wenn Sie zur Wiedergabe von Daten aus dem Digitalpiano-Speicher auf dem Digitalpiano mitspielen, wird Ihr Spiel auf der Tastatur zusammen mit der Wiedergabe aus dem Speicher im USB-Flash-Drive aufgezeichnet.

*Linear-PCM, 16 Bit, 44,1 kHz, Stereo

• Jeder neuen Aufnahme von Audiodaten im USB-Flash-Drive wird automatisch ein neuer Dateiname zugewiesen, so dass bereits vorhandene Daten nicht überschrieben werden.
• Bei Konzertspiel-Songwiedergabe kann der Ton nicht mit dem Audio-Recorder auf einem USB-Flash-Drive aufgezeichnet werden.
• Entfernen Sie auf keinen Fall den USB-Flash-Drive bei laufender Aufnahme oder Wiedergabe mit dem Audio-Recorder. Anderenfalls können die Daten auf dem USB-Flash-Drive und der USB-Flash-Drive-Port beschädigt werden.

Tastaturspiel auf einem USB-Flash-Drive aufzeichnen

VORBEREITUNG

- Der USB-Flash-Drive muss auf dem Digitalpiano formatiert werden, um ihn benutzen zu können. Näheres finden Sie unter „USB-Flash-Drive“ auf Seite DE-44.

1. Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.

- Wenn Sie einen USB-Flash-Drive anschließen, muss das Digitalpiano den USB-Flash-Drive zunächst „mounten“ (einhängen) und für den Datenaustausch vorbereiten. Beachten Sie bitte, dass der Betrieb des Digitalpianos momentan deaktiviert ist, während die Mountsequenz für einen USB-Flash-Drive abläuft, was durch Blinken der Lampe von Taste 25 USB angezeigt wird. Wenn das Mounting beendet ist, wechselt die Lampe von Blinken auf konstantes Leuchten. Es kann 10 oder 20 Sekunden oder auch länger dauern, bis ein USB-Flash-Drive gemountet ist. Versuchen Sie nicht, das Digitalpiano während einer laufenden Mounting-Sequenz zu bedienen. Ein USB-Flash-Drive muss bei jedem Anschließen an das Digitalpiano neu gemountet werden.

2. Drücken Sie die Taste 16REC.

- „Rec Wait...“ erscheint im Display, was anzeigt, dass das Gerät startbereit für die Aufnahme ist.

3. Wählen Sie mit den Pfeiltasten 21 < und > „AUDIO REC“.

4. Drücken Sie Taste 15▶/■ zum Starten der Aufnahme.

- Sie können die Aufnahme auch starten, indem Sie auf der Tastatur zu spielen beginnen.

5. Drücken Sie zum Stoppen der Aufnahme die Taste 14 ■.

- Mit dem Audio-Recorder aufgenommene Daten werden als WAV-Dateien auf dem USB-Flash-Drive gespeichert. Den Dateien werden automatisch der Reihe nach Namen von „TAKE01.WAV“ bis „TAKE99.WAV“ zugewiesen. - Falls Sie die Aufnahme fortsetzen möchten, führen Sie bitte die Bedienung ab Schritt 2 dieses Vorgangs aus. Um eine Aufnahme nach Aufnahmeende sofort wiederzugeben, drücken Sie bitte Taste 15▶/■.

Tastaturspiel zur Wiedergabe eines MIDI-Recorder-Songs oder von Songdaten aufnehmen

1. Halten Sie Taste 16 REC gedrückt, bis die unten gezeigte Einstellanzeige erscheint.

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Audio Rec with MIDI“.

1. Wählen Sie mit den Pfeiltasten 21 < und > den Typ des abzuspielenden Song.

• MIDI PLAY: MIDI-Recorder MUSIC LIB: Musikbibliothek
- Wenn Sie keine Wiedergabe möchten, wählen Sie bitte „Off“.
- Wenn Sie MUSIC LIB wählen, können Sie den zuletzt gewählten Musikbibliothek-Song abspielen.

1. Drücken Sie die Taste 16REC.

- „Rec Wait...“ erscheint im Display, was anzeigt, dass das Gerät startbereit für die Aufnahme ist.

1. Wählen Sie mit den Pfeiltasten 21 < und > „AUDIO REC“.

AUDIO REC

1. Drücken Sie die Taste 15▶/II.

- Dies startet die Wiedergabe und Aufnahme. Spielen Sie auf der Tastatur mit.

1. Drücken Sie zum Stoppen der Aufnahme die Taste 14■.

- Falls Sie die Aufnahme fortsetzen möchten, führen Sie bitte die Bedienung ab Schritt 4 dieses Vorgangs aus. Um eine Aufnahme nach Aufnahmeende sofort wiederzugeben, drücken Sie bitte Taste 15▶/III.

Auf einem USB-Flash-Drive aufgenommene Daten abspielen

• Zum Abspielen des letzten aufgenommenen Songs gehen Sie bitte wie unten beschrieben vor.
• Näheres zum Wählen einer Datei für Wiedergabe finden Sie unter „Wiedergeben von Songdaten von einem USB-Flash-Drive“ (Seite DE-27).

• Das Wiedergabetempo einer Audiodatei kann nicht geändert werden.

• Drücken Sie die Taste 18SONG.

• Wählen Sie mit den Pfeiltasten 21 < und > „AUDIO PLAY“.

• Starten Sie die Wiedergabe mit Taste 15▶/III.

- Näheres zur Wiedergabe siehe „Starten und Stoppen der Wiedergabe“ unter „Für alle Modi geltende Bedienung“ (Seite DE-8).

Audiorecorder-Lautstärkepegel einstellen

1. Drücken Sie die Taste 19 VOLUME.

SONS	1/2
• MIDI Volume	[127]
• Audio Volume	[127]
• ML Clear	>Ent

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Audio Volume“.

2. Stellen Sie mit den Pfeiltasten 21 < (-) und > (+) die Lautstärke ein.

• Der Einstellbereich beträgt 0 bis 127.

1. Drücken Sie Taste 20 EXIT zum Schließen der Einstellanzeige.

Aktuell gewählte Audiorecorder-Songdaten löschen

WICHTIG!

- Durch den nachstehenden Vorgang werden sämtliche Daten der gewählten Datei gelöscht. Bitte beachten Sie, dass die Löschung nicht rückgängig gemacht werden kann. Vergewissern Sie sich, dass Sie die Daten im Speicher des Digitalpianos nicht mehr benötigen, bevor Sie die folgenden Schritte ausführen.

1. Halten Sie Taste 18SONG gedrückt, bis die unten gezeigte Einstellanzeige erscheint.

1. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Audio Delete“ und drücken Sie dann 22 ENTER.
2. Drücken Sie Pfeiltaste 21 >, um den Löschvorgang auszuführen.

- Falls doch nicht gelöscht werden soll, drücken Sie bitte Pfeiltaste 21 <.

- Das Display zeigt die Meldung „Please Wait...“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn der Vorgang beendet ist, erscheint „Complete!“ im Display.

Die in diesem Abschnitt erläuterten Einstellanzeigen können auch mit der Taste 3 SETTING angezeigt werden. Dieser Abschnitt erläutert das Anzeigen von Einstellungen und Parameterlisten.

Konfigurieren von Einstellungen

1. Drücken Sie Taste 3 SETTING zum Aufrufen der Einstellanzeige.

• Dies zeigt eine Parameterliste an.

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ einen Parameter.

• Näheres über Parameter finden Sie unter „Parameterliste“ (Seite DE-39). Die schattierten Zellen in der Parameterliste sind Top-Menü-Punkte.

• „>Ent“ rechts von einem Punkt zeigt an, dass mit der Taste 22 ENTER ein Untermenü mit Parametern aufgerufen werden kann, wenn der betreffende Punkt gewählt ist.

• Verwenden Sie die Pfeiltasten 21 < und > zum Ändern des aktuell gewählten Werts bzw. der aktuellen Einstellung.

- Näheres zum Eingeben von Einstellungen siehe „Ändern einer Nummer oder eines Wertes“ unter „Für alle Modi geltende Bedienung“ (Seite DE-8).

1. Wenn alle Parameter wunschgemäß eingestellt sind, drücken Sie bitte 3 SETTING zum Schließen der Einstellanzeige.

Parameterliste

Displaytext Beschreibung		Einstellungen	Nähere Informationen
Duet >Ent Duettmodus-Parameter (Duet).
Duet Mode Duettmodus-Einstellung (Duet Mode)Der Hallsimulator und Chorus sind im Duett-Pan-Modus nicht anwendbar.		(Siehe rechts genannte Seite.)	Aufteilen der Tastatur zum Duettspielen (Seite DE-14)
Upper Octave Oktaveder rechten Tastatur (Upper Octave) Oktaven der Duett-			Tastaturen ändern (Seite DE-15)
Lower Octave Oktaveder linken Tastatur (Lower Octave)
Acoustic Simulator >Ent Akustiksimulator-Parameter (Acoustic Simulator)
Hammer Response Hammerdynamik (Hammer Response) (Siehe rechts		genannte Seite.)	Ändern der Klangfarben-Eigenschaften für akustisches Klavier (Seite DE-12)
Lid Simulator Deckelsimulator (Lid Simulator)
Damper Resonance Dämpferresonanz (Damper Resonance)
Damper Noise Dämpfergeräusch (Damper Noise)
String Resonance Saitonresonanz (String Resonance)
Key On Action Noise Tastendruckgeräusch (Key On Action Noise)
Key Off Action Noise Tastenloslassgeräusch (Key Off Action Noise)
Effect >Ent	Klangeffekt-Parameter (Effect)
Hall Simulator	Hallsimulator (Hall Simulator)• Sie können den Hallsimulator durch Wählen von „OFF“ (Deaktiviert) für diese Einstellung deaktivieren.	(Siehe rechts genannte Seite.)	Einen Hallsimulator auflegen (Seite DE-13)
Position	Instrumentklang-Hörposition (Position)		Eine Hörposition wählen (Seite DE-13)
Chorus	Chorus (Chorus)		Chorus auf eine Klangfarbe auflegen (Seite DE-14)
Brilliance	Brillanz (Brilliance)		Brillanz einstellen (Seite DE-14)
Displaytext	Beschreibung	Einstellungen	Nähere Informationen
Keyboard >Ent Tastaturparameter (Keyboard)
Touch Response Anschlagdynamik (Touch Response) (Siehe rechts		genannteSeite.)	Anschlagempfindlichkeit derTastatur einstellen(Anschlagdynamik)(Seite DE-20)
Keyboard Volume Tastaturlautstärke(Keyboard Volume). Stellt dieLautstärkepegel von allen über die Tastaturgesteuerten Parts ein.		0 bis 127 –
Transpose Ändert die	Tonhöhe von Noten in Halbtonschritten(Transpose).Durch Anheben der Digitalpiano-Tonhöhe könnensich Verzerrungen bei den obersten Noten imUmfang einer Klangfarbe ergeben.	(Siehe rechts genannteSeite.)	Tonhöhe in Halbtonschrittenändern (Transponierung)(Seite DE-20)
Octave Shift Ändert die	Tonhöhe von Noten in Oktavschritten(Octave Shift)Durch Anheben der Digitalpiano-Tonhöhe könnensich Verzerrungen bei den obersten Noten imUmfang einer Klangfarbe ergeben.		Oktavverschiebung(Seite DE-22)
Temper. Type Temperierungstyp (Temperament Type) Tastatur-Temperierung			ändern (Seite DE-22)
Temper. Base Note Temperierungs-Basisnote (Temperament Base Note)
Stretch Tune Spreizung (Stretch Tune). Wählt eineStimmungskurve.			Stimmungskurve ändern(Spreizung) (Seite DE-21)
Tuning Dient zur Feineinstellung der Tonhöhe von Noten(Tuning)			Feinstimmen (Tuning)(Seite DE-21)
Layer/Split >Ent Mischklang-Parameter (Layer) und Tastaturteilung-Parameter (Split)Die Bearbeitungsanzeige kann auch durch Gedrückthalten von Taste23LAYERangezeigt werden.Die Bearbeitungsanzeige erscheint nicht, wenn das Digitalpiano auf den Duettmodus geschaltetist.
Upper1 Octave Mischklang-Oktaveinstellung Upper 1 (Upper1Octave)		(Siehe rechts genannteSeite.)	Oktave einer der gemischtenKlangfarben ändern(Seite DE-17)
Upper2 Octave Mischklang-Oktaveinstellung Upper 2 (Upper2Octave)
Layer Balance	Mischklang-Lautstärkebalance (Layer Balance)		Lautstärkebalance der beidengemischten Klangfarbeneinstellen (Seite DE-16)
Lower Octave	Oktaveinstellung unterer Tastaturbereich (LowerOctave)		Einstellungen fürTastaturteilung ändern(Seite DE-18)
Lower Volume	Lautstärke-Einstellung unterer Tastaturbereich(Lower Volume)
Split Point	Teilungspunkt-Einstellung (Split Point)
Lower Pedal Pedal unterer Bereich (Lower Pedal). Wählt, ob dieDämpferpedal-Bedienung bei geteilter Tastatur denKlang des unteren Tastaturbereichs beeinflussen soll.
Concert Play >Ent Konzertspiel-Parameter (Concert Play)Die Bearbeitungsanzeige kann auch durch Gedrückthalten von Taste17CONCERT PLAY angezeigt werden.
Volume Wiedergabelautstärke (Volume) (Siehe rechts		genannteSeite.)	Wiedergabelautstärke einesKonzertspiel-Songs einstellen(Seite DE-25)
Song >Ent Songdaten-ParameterDie Bearbeitungsanzeige kann auch durch Gedrückthalten von Taste18SONG angezeigt werden.
MIDI Volume Musikbibliothek-, MIDI-Recorder-, Standard-MIDI-Datei-Wiedergabelautstärke (MIDI Volume)		(Siehe rechts genannteSeite.)	Wiedergabelautstärke einesMIDI-Recorder-Songs einstellen (Seite DE-34)Wiedergabelautstärke vonKonzertspiel-Songdateneinstellen (Seite DE-27)
Audio Volume Lautstärke für Songwiedergabe vom Audiorecorder(Audio Volume)			Wiedergabelautstärke vonKonzertspiel-Songdateneinstellen (Seite DE-27)
ML Clear >Ent Anwen der-Musikbibliothek löschen (Music Library Clear)Wählen Sie mit den Pfeiltasten21√ und ∧ die Nummer des zu löschenden Songs und drücken Sie dann22ENTER.Es erscheint jetzt die Bestätigungsabfrage „Sure?“.2.Drücken Sie Pfeiltaste21> zum Löschen.Drücken Sie Pfeiltaste21< zum Abbrechen.Das Display zeigt die Meldung „Please Wait...“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn der Vorgang beendet ist, erscheint „Complete!“ im Display.		-	-
Audio Delete >Ent Löscht den aktuell gewählten Audiorecorder-Song(Audio Delete).		-Aktuell gewählteAudiorecorder-Songdatenlöschen (Seite DE-37)
Recorder >Ent Aufnahmefunktion-Parameter (Recorder)Die Bearbeitungsanzeige kann auch durch Gedrückthalten von Taste16REC angezeigt werden.
Recorded Part Wiedergabe von aufgenommenem Part (Recorded Part)		(Siehe rechts genannteSeite.)	Andere Spur eines Songsaufnehmen (Seite DE-33)
Part Clear >Ent Löschen einer Spur (Part Clear) - Aufgenommene Daten			löschen (Seite DE-34)
Precount Vorzählen vor einem Song (Precount)(Siehe rechts		genannteSeite.)	Vorzähleinstellungen vornehmen (Seite DE-33)
Audio Rec with MIDI	Für Audioaufnahme können Sie wählen, ob während der Aufnahme ein Musikbibliothek- oder MIDI-Recorder-Song wiedergegeben werden soll (Audio Rec with MIDI).		Tastaturspiel zur Wiedergabe eines MIDI-Recorder-Songs oder von Songdatenaufnehmen (Seite DE-36)
Metronome >Ent Metronomfunktion-Parameter (Metronome)Die Bearbeitungsanzeige kann auch durch Gedrückthalten von Taste 8 METRONOME angezeigt werden.
Tempo Metronomtempo (Tempo) (Siehe rechts		genannteSeite.)	Benutzen des Metronoms(Seite DE-19)
Beat Metronomtakt (Beat)Diese Einstellung kann bei laufender Wiedergabe eines Musikbibliothek-Songs, eines MIDI-Recorder-Songs oder einer Standard-MIDI-Datei nicht geändert werden.
Volume Metronom-Lautstärkepegel (Volume)
General >Ent Andere Digitalpiano-Parameter (Others)
LCD Contrast Digitalpiano-Displaykontrast (LCD Contrast) (Siehe rechts		genannteSeite.)	Einstellen desDisplaykontrasts (Seite DE-7)
Auto Resume Digitalpiano-Setup-Speicherung (Auto Resume)Wenn diese Funktion eingeschaltet ist, speichert das Digitalpiano beim Ausschalten seine aktuellen Einstellungen und stellt diese beim nächsten Einschalten wieder her.Die nachstehenden Einstellungen werden nicht gespeichert. Songpart-Wahl (LR), Bedienungssperre, Local Control, Konzertspiel-Songmodus (LISTEN, PLAY), Konzertspiel-Songtempo, Lautsprecherausgabe, Master-Equalizer		Off(Deaktiviert),On(Aktiviert)	-
Auto Power Off Ausschaltautomatik (Auto Power Off) (Siehe rechts		genannteSeite.)	Ausschaltautomatik(Seite DE-6)
Operation Lock Bedienungssperre (Operation Lock). Bedienungssperre			(Seite DE-7)
Half Pedal Pos.	Halbpedal-Position (Half Pedal Position)		Halbpedal-Ansprechpositioneinstellen (Seite DE-11)
Headphone Mode	Kopfhörermodus (Headphone Mode). Der Kopfhörermodus nimmt automatisch eine Timbre-Kompensation vor und sorgt dafür, dass sich beim Spielen eines akustischen Pianos der Klang auf natürliche Weise entfaltet, wenn er das Ohr erreicht. Die Anfangsvorgabe ist „On“.• On: Aktiviert; Off: Deaktiviert	Off(Deaktiviert),On(Aktiviert)	-
Volume Sync EQ	Lautstärke-Sync-Equalizer (Volume Sync Equalizer). Nimmt automatisch eine auf den Lautstärkepegel abgestimmte Timbre-Kompensation vor. Diese Funktion sorgt dafür, dass die Bass- und/oder Hochtonanteile auch bei niedrigen Lautstärke-Einstellungen angemessen zur Geltung kommen. Die Anfangsvorgabe ist „Normal“.• Off: Kompensation deaktiviert;Weak: Leichte Kompensation;Normal: Normale Kompensation;Strong: Starke Kompensation• Diese Funktion wirkt auf die Klangausgabe über die Digitalpiano-Lautsprecher.• Es erfolgt keine Kompensation, wenn Master EQ auf Line Out eingestellt ist.	Off(Deaktiviert),Weak,Normal,Strong	-
Speaker Out	Lautsprecherausgabe(Speaker Out). Legt fest, ob Tonausgabe über die eingebauten Lautsprecher erfolgen soll.• Auto: Aktiviert die Ausgabe über die eingebauten Lautsprecher. Bei angeschlossenem Kopfhörer ist die Ausgabe über die Lautsprecher deaktiviert.• Off: Deaktiviert die Ausgabe über die eingebauten Lautsprecher.	Auto,Off(Deaktiviert)	-
Master EQ Master-Equalizer (Master EQ). Konfiguriert Master-Equalizer- Einstellungen zum Anpassen des Höhenfrequenzgangs.Speaker: Optimiert den Höhenbereich für Wiedergabe über die eingebauten Lautsprecher.Line Out: Optimiert den Höhenbereich für Line-Ausgabe.		Speaker,Line Out	-
Factory Reset >Ent Stellt das System auf die anfänglichen Werksvorgaben zurück (Factory Reset).		-Rücksetzendes Digitalpianosauf die Werksvorgaben (Seite DE-7)
Version Zeigt die Version der Firmware an. --
MIDI>Ent MIDI-Parameter (MIDI)
Local Control Local Control (Local Control). Wählen von „Off“ für Local Control schaltet die Klangquelle des Digitalpianos aus, so dass dieses beim Anschlagen von Tasten keinen Ton erzeugt.Bei bestimmten Digitalpiano-Vorgängen kann sich Local Control automatisch einschalten.		Off(Deaktiviert),On(Aktiviert)
Keyboard CH Sendekanal (Keyboard Channel). Legt einen der MIDI-Kanäle (1 bis 16) als den Sendekanal fest, der zum Senden von MIDI-Meldungen an externe Geräte verwendet wird.		1 bis 16
USB Flash >Ent USB-Flash-Drive-Parameter (USB Flash)
Load >Ent Laden von Daten aus einem USB-Flash-Drive in den Digitalpiano-Speicher (Load).		-Laden von USB-Flash-Drive-Daten in den Digitalpiano-Speicher (Seite DE-50)
Save >Ent Speichern von Daten aus dem Digitalpiano-Speicher auf einem USB-Flash-Drive (Save).		-Speichern von Digitalpiano-Daten auf einem USB-Flash-Drive (Seite DE-49)
Delete >Ent	Daten auf einem USB-Flash-Drive löschen (Delete).	-	Löschen einer USB-Flash-Drive-Datei (Seite DE-51)
Rename >Ent	Umbenennen einer Datei auf einem USB-Flash-Drive-Datei (Rename).	-Umbenennen einer USB-Flash-Drive-Datei (Seite DE-51)
Format >Ent	USB-Flash-Drive formatieren (Format).	-	Einen USB-Flash-Drive formatieren (Seite DE-48)

Das Digitalpiano unterstützt die folgenden USB-Flash-Drive-Operationen.

USB-Flash-Drive Digitalpiano

(1)

(2)

(1) USB-Flash-Drive am Digitalpiano (2) Speichern von Digitalpiano-Daten auf einem

USB-Flash-Drive

1-1. Abspielen von Audiodaten

• Audiorecorder-Songs
  Wiedergeben von Songdaten von einem USB-Flash-Drive (Seite DE-27)
  • Allgemeine Audiodaten
  Speichern von Standard-Songdaten auf einem USB-Flash-Drive (Seite DE-48)
• Mit einem Computer usw. beschaffte Konzertspiel-Songs
  Mit Computer usw. beschaffte Konzertspiel-Songs (Seite DE-25)

1-2. Laden von Daten in den Digitalpiano-Speicher

• MIDI-Recorder-Songs
Laden von USB-Flash-Drive-Daten in den Digitalpiano-Speicher (Seite DE-50)

1-3. Löschen von Daten

Löschen einer USB-Flash-Drive-Datei (Seite DE-51)

• Audiorecorder-Songs*
  Audio-Recorder (Aufnehmen auf einem USB-Flash-Drive) (Seite DE-35).
  *Bei der Aufnahme eines Audiorecorder-Songs werden die Daten direkt auf dem USB-Flash-Drive aufgezeichnet, so dass zum Speichern keine Bedienung erforderlich ist.
  • MIDI-Recorder-Songs
  Speichern von Digitalpiano-Daten auf einem USB-Flash-Drive (Seite DE-49)

Vorbereiten eines USB-Flash-Drives

Dieser Abschnitt erläutert die nachstehenden Informationen, die für die Vorbereitung eines USB-Flash-Drives erforderlich sind, um diesen mit dem Digitalpiano verwenden zu können.

• Für Verwendung mit dem Digitalpiano unterstützter USB-Flash-Drive
• Bei Verwendung eines USB-Flash-Drives mit dem Digitalpiano unterstützte Datentypen
• Anschließen und Entfernen eines USB-Flash-Drives an das bzw. vom Digitalpiano
• Formatieren eines USB-Flash-Drives

Unterstützte USB-Flash-Drives

Kapazität: 32 GB oder niedriger empfohlen

WICHTIG!

• Der Betrieb des obigen USB-Flash-Drive-Typs wurde bestätigt, ist aber nicht in jedem Falle gewährleistet.
• Benutzen Sie einen USB-Flash-Drive mit FAT (FAT32)-Format.
• Ein USB-Flash-Drive, der vom Computer als mehrere Laufwerke erkannt wird, ist eventuell nicht verwendbar.
• Ein USB-Flash-Drive, der vom Computer als CD-ROM erkannt wird, wird nicht unterstützt.
• Ein USB-Flash-Drive mit einer Virenschutzfunktion und/oder Sicherheitsfunktionen wird nicht unterstützt.

Vom Digitalpiano unterstützte Datentypen

Audiodaten

- WAV-Format:

Hauptsächlich von Windows verwendetes Standard-Audiodatei-Format. Dieses Format muss unterstützt sein, um es auf einem Computer oder tragbaren Musikplayer abspielen zu können. Zum Abspielen auf einem Computer oder tragbaren Musikplayer benötigen Sie Linear-PCM, 16 Bit, 44,1 kHz, Stereo-WAV-Format (Dateinamen-Erweiterung: .WAV).

MIDI-Daten

- CSR-Format:

Original-Dateiformat von CASIO. Dieses Dateiformat ergänzt CASIO-eigene Daten zu den MIDI-Daten. (Dateinamen-Erweiterung: .CSR)

- CM2-Format:

Original-Dateiformat von CASIO. Dieses Dateiformat ergänzt CASIO-eigene Daten zu den MIDI-Daten. (Dateinamen-Erweiterung: .CM2)

- SMF (Standard MIDI File)-Format 0/1:

Ein Standard-MIDI-Dateiformat, das einen Austausch mit dazu kompatiblen Geräten anderer Hersteller ermöglicht. (Dateinamen-Erweiterung: .MID)

Datentyp		Dateinamen-Erweiterung	Speichern (Digitalpiano → USB-Flash-Drive)	Laden (USB-Flash-Drive → Digitalpiano)	Direktaufnahme auf einem USB-Flash-Drive	Direkte Wiedergabe vom USB-Flash-Drive
Audiodaten	Audiorecorder-Songdatei (Seite DE-30)	.WAV	-	-1	Ja	*
	Allgemeine Audiodatei --
MIDI-Daten	MIDI-Recorder-Songdateien (Seite DE-30)	.CSR Ja *	2	Ja *4	Nein	Ja
	CASIO MIDI-Datei *3	.CM2 --
	Standard-MIDI-Datei (SMF-Format)	.MID Ja Nein

*1 Da Daten direkt auf einen USB-Flash-Drive gespeichert und von diesem abgespielt werden können, ist es nicht erforderlich, sie im Speicher des Digitalpianos zu speichern oder in diesen zu laden.
*2 Können zum Speichern in eine Standard-MIDI-Datei (SMF-Format 0, Dateinamen-Erweiterung: .MID) konvertiert werden.

– Speichern als Datei mit CSR-Format

Zusätzlich zu den Vortragsdaten vom Spielen werden auch modellspezifische Einstellungen (z.B. Akustiksimulator) in der Datei gespeichert, wodurch der Originalvortrag nach erneutem Laden der Daten vollständig reproduziert werden kann. Bitte beachten Sie aber, dass die Daten von CSR-Dateien nicht mit anderen Musikinstrumenttypen und -modellen kompatibel sind.

– Speichern als Datei mit SMF-Format

Die Vortragsdaten werden gespeichert, aber nicht die modellspezifischen Einstellungen. Dadurch erfolgt die Wiedergabe einer wieder geladenen Datei entsprechend dem aktuellen Digitalpiano-Setup, das vom Original-Setup der Aufnahme abweichen kann. Wenn Sie mit dem Original-Setup abspielen möchten, müssen Sie dieses manuell wieder einstellen. Da dies eine SMF-Datei ist, kann sie auch auf anderen Musikinstrumenten verwendet werden, die SMF unterstützen. Es versteht sich, dass die Wiedergabe beim Abspielen auf einem anderen Musikinstrument etwas anders klingt.

*3 Von der CASIO Website usw. heruntergeladene Songs

*4 Es können Daten in die Musikbibliothek-Songs 61 bis 70 geladen werden. Näheres hierzu siehe „Laden von USB-Flash-Drive-Daten in den Digitalpiano-Speicher“ (Seite DE-50).

Einen USB-Flash-Drive an das Digitalpiano anschließen bzw. von diesem entfernen

WICHTIG!

• Beachten Sie unbedingt die Hinweise und Vorsichtsmaßregeln in der Begleitdokumentation des USB-Flash-Drives.
• Vermeiden Sie die Verwendung eines USB-Flash-Drives in den nachstehend genannten Fällen. Bei Vorliegen solcher Bedingungen können die Daten auf dem USB-Flash-Drive beschädigt werden.
  – Bereiche mit hohen Temperaturen, hoher Feuchtigkeit oder korrosiven Gasen
  – Bereiche mit starker elektrostatischer Ladung oder digitalem Rauschen
• Entfernen Sie den USB-Flash-Drive nicht, solange dieser noch mit Daten beschrieben wird oder Daten von ihm geladen werden. Anderenfalls können die Daten auf dem USB-Flash-Drive und der USB-Flash-Drive-Port beschädigt werden.
• Stecken Sie nie etwas anderes als einen USB-Flash-Drive in den USB-Flash-Drive-Port. Dies könnte eine Beschädigung zur Folge haben.
• Wenn Sie einen USB-Flash-Dri ve anschließen, muss das Digitalpiano den USB-Flash-Drive zunächst „mounten“ (einhängen) und für den Datenaustausch vorbereiten. Beachten Sie bitte, dass der Betrieb des Digitalpianos momentan deaktiviert ist, während die Mountsequenz für einen USB-Flash-Drive abläuft, was durch Blinken der Lampe von Taste 25 USB angezeigt wird. Wenn das Mounting beendet ist, wechselt die Lampe von Blinken auf konstantes Leuchten. Es kann 10 oder 20 Sekunden oder auch länger dauern, bis ein USB-Flash-Drive gemountet ist. Versuchen Sie nicht, das Digitalpiano während einer laufenden Mounting-Sequenz zu bedienen. Ein USB-Flash-Drive muss bei jedem Anschließen an das Digitalpiano neu gemountet werden.

■Einsetzen eines USB-Flash-Drives

1. Stecken Sie den USB-Flash-Drive wie unten in der Illustration gezeigt in den USB-Flash-Drive-Port des Digitalpianos.

- Schieben Sie den USB-Flash-Drive vorsichtig bis zum Anschlag in den Port. Wenden Sie beim Einstecken des USB-Flash-Drives keine übermäßige Kraft auf.

- Wenn sich statische Elektrizität von Ihrer Hand oder einem USB-Flash-Drive in den USB-Flash-Drive-Port entlädt, kann dies eine Störung des Digitalpianos verursachen. Schalten Sie in solchen Fällen das Digitalpiano aus und anschließend wieder ein.

■Entfernen eines USB-Flash-Drives

1. Vergewissern Sie sich, dass kein Datenaustauschvorgang läuft, und ziehen Sie den USB-Flash-Drive dann geradlinig heraus.

- Ein USB-Flash-Drive kann bei sehr langer Benutzung warm werden. Dies ist normal und kein Hinweis auf ein Funktionsproblem.

Einen USB-Flash-Drive formatieren

Durch Formatieren eines USB-Flash-Drives auf dem Digitalpiano werden automatisch die nachstehend beschriebenen Ordner erzeugt.

• MUSICDAT: Speichert die folgenden Datentypen: Audio-Aufnahme/Wiedergabe-Songs, Musikbibliothek-Songs, MIDI-Songs usw.
• CP: Mit einem Computer usw. beschaffte Konzertspiel-Songs

WICHTIG!

• Ein USB-Flash-Drive muss auf dem Digitalpiano formatiert werden, um ihn erstmals benutzen zu können.
• Vergewissern Sie sich vor dem Formatieren eines USB-Flash-Drives, dass auf diesem keine wichtigen Daten gespeichert sind.
• Die von diesem Digitalpiano vorgenommene Formatierung ist eine „Schnellformatierung“. Wenn Sie alle Daten auf dem USB-Flash-Drive vollständig löschen möchten, formatieren Sie ihn bitte auf einem Computer oder anderen geeigneten Gerät.

HINWEIS

- Dieses Digitalpiano unterstützt auf FAT32 formatierte USB-Flash-Drives. Wenn ein USB-Flash-Drive für ein anderes Dateisystem formatiert ist, formatieren Sie ihn bitte mit der Windows Formatierfunktion auf FAT32 um. Verwenden Sie nicht die Schnellformatierung.

1. Stecken Sie den zu formatierenden USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.

2. Drücken Sie die Taste 25USB.

USB Flash

1. Wählen Sie mit den Pfeiltasten 21∨ und ∧ „Format“.

Format

1. Drücken Sie die Taste 22 ENTER.

- Es erscheint jetzt die Bestätigungsabfrage „Sure?“.

5. Drücken Sie die Pfeiltaste 21 >, um den Formatiervorgang auszuführen.

• Falls doch nicht formatiert werden soll, drücken Sie bitte Pfeiltaste 21 <.
• Das Display zeigt die Meldung „Please Wait...“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn der Vorgang beendet ist, erscheint „Complete!“ im Display.

HINWEIS

- Das Formatieren eines USB-Flash-Drives mit großer Kapazität kann mehrere Minuten dauern.

Speichern von Standard-Songdaten auf einem USB-Flash-Drive

Das nachstehende Vorgehen für das Speichern von Daten auf einen USB-Flash-Drive und Abspielen der Daten auf dem Digitalpiano kann auch bei Dateien mit Format WAF (allgemeine Audiodaten) oder SMF (Standard-MIDI-Datei) verwendet werden.

1. Schließen Sie den USB-Flash-Drive an den Computer an.

2. Bewegen Sie die abzuspielende Songdaten-Datei in den Ordner MUSICDAT auf dem USB-Flash-Drive.

- Näheres zur Wiedergabe finden Sie unter „Wiedergeben von Songdaten von einem USB-Flash-Drive“ (Seite DE-27).

Uhrheberrechte

Ihnen ist gestattet, Aufnahmen für den eigenen Privatgebrauch zu verwenden. Ein vom Urheberrechtsinhaber nicht genehmigtes Vervielfältigen einer Audio- oder Musikformatdatei ist nach dem Urheberrecht und internationalen Abkommen streng verboten. Weiterhin ist es nach dem Urheberrecht und internationalen Abkommen streng verboten, solche Dateien im Internet Dritten verfügbar zu machen, unabhängig davon, ob dies entgeltlich oder unentgeltlich erfolgt. CASIO COMPUTER CO., LTD. übernimmt keine Haftung für eine etwaige nach dem Urheberrecht unrechtmäßige Benutzung dieses Digitalpianos.

Speichern von Digitalpiano-Daten auf einem USB-Flash-Drive

Im Digitalpiano-Speicher befindliche Daten (MIDI-Recorder-Songs) können auf einem USB-Flash-Drive gespeichert werden.

• MIDI-Recorder-Songs können in Standard-MIDI-Dateien (SMF) konvertiert und auf dem USB-Flash-Drive gespeichert werden.

• Bei der Aufnahme eines Audiorecorder-Songs werden die Daten direkt auf dem USB-Flash-Drive aufgezeichnet, so dass die nachstehende Bedienung hier nicht erforderlich ist.

• Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.

• Drücken Sie die Taste 25USB.

• Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Save“ und drücken Sie dann 22 ENTER.

Save

1. Wählen Sie mit den Pfeiltasten 21 √ und ∧ einen Dateityp.

- MID: Konvertiert die Daten in eine SMF-Datei und speichert diese auf dem USB-Flash-Drive. CSR: Speichert die Daten in unveränderter Form (CSR-Datei) auf dem USB-Flash-Drive.

- Näheres zu den Dateiformaten finden Sie unter „Vom Digitalpiano unterstützte Datentypen“ (Seite DE-46).

1. Ändern Sie mit den Pfeiltasten wie erforderlich den Namen.

- Bewegen Sie den Cursor mit den Pfeiltasten 21 < und > zur Eingabeposition.

- Scrollen Sie an der aktuellen Cursorposition mit den Pfeiltasten 21 und ∧ durch die Zeichen. Die unterstützten Eingabezeichen sind in der nachstehenden Aufstellung gezeigt.

0	1	2	3	4	5	6	7	8	9
A	B	C	D	E	F	G	H	I	J
K	L	M	N	O	P	Q	R	S	T
U	V	W	X	Y	Z	@	^	_	`
{	}	~	$	&	'	(	)	-

1. Drücken Sie die Taste 22 ENTER.

- Es erscheint jetzt die Bestätigungsabfrage „Sure?“.

1. Drücken Sie Pfeiltaste 21 >, um den Speichervorgang auszuführen.

2. Falls doch nicht gespeichert werden soll, drücken Sie bitte Pfeiltaste 21 <.

3. Das Display zeigt die Meldung „Please Wait...“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn der Vorgang beendet ist, erscheint „Complete!“ im Display.

Laden von USB-Flash-Drive-Daten in den Digitalpiano-Speicher

Auf einem USB-Flash-Drive gespeicherte MIDI-Daten (MIDI-Recorder-Songs, von der CASIO Website heruntergeladene Songs, Standard-MIDI-Dateien usw.) können in den Digitalpiano-Speicher geladen und unter den Musikbibliothek-Nummern 61 bis 70 gespeichert werden.

HINWEIS

• Näheres zum Löschen von Inhalten, die von einem USB-Flash-Drive geladen und unter den Musikbibliothek-Nummern 61 bis 70 (Anwender-Musikbibliothek) gespeichert wurden, siehe „Konfigurieren der Digitalpiano-Einstellungen“ (Seite DE-38) und den folgenden Punkt in der Parameterliste (Seite DE-39): „Song“ → „ML Clear >Ent“ (Seite DE-41).
• Näheres zur Wiedergabe von Audiodaten, die auf einem USB-Flash-Drive gespeichert sind, siehe „Wiedergeben von Songdaten von einem USB-Flash-Drive“ (Seite DE-27).

VORBEREITUNG

- Kopieren Sie auf dem Computer die Daten, die Sie in den Digitalpiano-Speicher importieren wollen, auf den USB-Flash-Drive.

1. Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.
2. Drücken Sie die Taste 25USB.
3. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Load“ und drücken Sie dann 22 ENTER.

Load

1. Wählen Sie mit den Pfeiltasten 21 √ und ∧ eine USB-Flash-Drive-Datennummer.
2. Bewegen Sie den Cursor mit den Pfeiltasten 21 < und > zu den Digitalpiano-Datennummern.
3. Wählen Sie mit den Pfeiltasten 21√ und ∧ eine Digitalpiano-Datennummer.

- Eine Datennummer, die bereits importierte Daten enthält, wird links von der Datennummer mit einem Sternchen (*) gekennzeichnet.

- Drücken von Pfeiltaste 21 < bewegt den Cursor zu den USB-Flash-Drive-Datennummern, so dass Sie, falls gewünscht, eine andere USB-Flash-Drive-Datennummer wählen können.

1. Drücken Sie die Taste 22 ENTER.

- Es erscheint jetzt die Bestätigungsabfrage „Sure?“.

1. Drücken Sie die Pfeiltaste 21 >, um den Ladevorgang auszuführen.

2. Um den Ladevorgang abzubrechen, drücken Sie bitte Pfeiltaste 21 <.

3. Das Display zeigt die Meldung „Please Wait...“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn der Vorgang beendet ist, erscheint „Complete!“ im Display.

Löschen einer USB-Flash-Drive-Datei

Nach dem folgenden Vorgehen können Sie eine bestimmte Datei auf einem USB-Flash-Drive löschen.

1. Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.
2. Drücken Sie die Taste 25USB.
3. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Delete“ und drücken Sie dann 22 ENTER.

Delete

1. Wählen Sie mit den Pfeiltasten 21 √ und ∧ einen Datenelement-Namen.
2. Drücken Sie die Taste 22 ENTER.

- Es erscheint jetzt die Bestätigungsabfrage „Sure?“.

1. Drücken Sie Pfeiltaste 21 >, um den Löschvorgang auszuführen.

2. Falls doch nicht gelöscht werden soll, drücken Sie bitte Pfeiltaste 21 <.

3. Das Display zeigt die Meldung „Please Wait...“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn das Löschen beendet ist, erscheint „Complete!“ im Display.

Umbenennen einer USB-Flash-Drive-Datei

Zum Umbenennen von Daten auf einem USB-Flash-Drive durch Bedienung am Digitalpiano gehen Sie bitte nach der folgenden Anleitung vor.

1. Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.
2. Drücken Sie die Taste 25USB.
3. Wählen Sie mit den Pfeiltasten 21 √ und ∧ „Rename“ und drücken Sie dann 22 ENTER.
4. Wählen Sie mit den Pfeiltasten 21∨ und ∧ die Datei.

5. Verwenden Sie die Pfeiltasten zum Umbenennen der Datei.

6. Bewegen Sie den Cursor mit den Pfeiltasten 21 < und > zur Eingabeposition.

7. Scrollen Sie an der aktuellen Cursorposition mit den Pfeiltasten 21√ und ∧ durch die Zeichen. Die unterstützten Eingabezeichen sind in der nachstehenden Aufstellung gezeigt.

0	1	2	3	4	5	6	7	8	9
A	B	C	D	E	F	G	H	I	J
K	L	M	N	O	P	Q	R	S	T
U	V	W	X	Y	Z	@	^	_	`
{	}	~	$	&	'	(	)	-

1. Drücken Sie die Taste 22 ENTER.

- Es erscheint jetzt die Bestätigungsabfrage „Sure?“.

1. Drücken der Pfeiltaste 21 > führt den Umbenennvorgang aus.

2. Falls doch nicht gespeichert werden soll, drücken Sie bitte Pfeiltaste 21 <.

3. Das Display zeigt die Meldung „Please Wait...“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn das Löschen beendet ist, erscheint „Complete!“ im Display.

Fehleranzeigen

Die nachstehende Tabelle zeigt Meldungen, die im Display des Digitalpianos erscheinen, wenn eine Datenübertragung gescheitert oder ein anderweitiger Fehler aufgetreten ist.

- Zum Löschen einer Fehleranzeige drücken Sie bitte die Taste 20 EXIT.

Display Ursache Abhilfe
No Media 1. Der	USB-Flash-Drive ist nicht an den USB-Flash-Drive-Port des Digitalpianos angeschlossen.2. Der USB-Flash-Drive wurde während eines laufenden Betriebsvorgangs entnommen.3. Der USB-Flash-Drive ist schreibgeschützt. 3. Entschützen Sie den USB-Flash-Drive.4. Der USB-Flash-Drive ist mit Virenschutz-Software bestückt.5. Das Digitalpiano ist aus irgendeinem Grund nicht in der Lage,den USB-Flash-Drive zu erkennen.	1. Stecken Sie den USB-Flash-Drive korrekt in den USB-Flash-Drive-Port.2. Entnehmen Sie den USB-Flash-Drive nicht, solange noch ein Betriebsvorgang läuft.4. Verwenden Sie einen USB-Flash-Drive ohne Virenschutz-Software.5. Entfernen Sie den USB-Flash-Drive, schalten Sie das Digitalpiano aus und wieder ein und schließen Sie dann den USB-Flash-Drive korrekt wieder an.
No File Im Ordner	„MUSICDAT“ ist keine ladbare Datei oder im Ordner „MUSICDAT“ keine abspielbare Datei.	• Formatieren Sie den USB-Flash-Drive auf dem Digitalpiano.• Bewegen Sie die zu ladende Datei in den Ordner „MUSICDAT“ oder die abzuspielende Datei in den Ordner „MUSICDAT“ (Seite DE-48).
No Data Sie versuchen, auf einem USB-Flash-Drive abzuspeichern, ohne dass zu speichernde Daten vorhanden sind.		Nehmen Sie etwas auf, bevor Sie zu speichern versuchen.
Read Only	Der USB-Flash-Drive enthält bereits eine Nur-Lesen-Datei mit dem versuchten Namen.	• Ändern Sie den Namen und speichern Sie dann die neuen Daten.• Entfernen Sie bei der bereits vorhandenen USB-Flash-Drive-Datei das Nur-Lesen-Attribut und überschreiben Sie sie mit den neuen Daten.• Verwenden Sie einen anderen USB-Flash-Drive.
Media Full	Der freie Speicherplatz auf dem USB-Flash-Drive reicht nicht aus.	Löschen Sie einige der Dateien auf dem USB-Flash-Drive, um Platz für neue Daten freizumachen, oder verwenden Sie einen anderen USB-Flash-Drive.
Too Many Files	1. Der USB-Flash-Drive enthält zu viele Dateien.2. Im Ordner „MUSICDAT“ befindet sich eine Datei mit dem Namen TAKE99.WAV.	1. Löschen Sie einige der Dateien auf USB-Flash-Drive, um Platz für neue Daten freizumachen.2. Löschen Sie die WAV-Datei im Ordner „MUSICDAT“.
Not SMF0/1 Sie haben versucht, Songdaten mit SMF-Format 2 abzuspielen.		Dieses Digitalpiano unterstützt nur die Wiedergabe der SMF-Formate 0 und 1.
Size Over	Das Datenvolumen auf dem USB-Flash-Drive ist für Wiedergabe zu groß.	Verringern Sie die Größe der Daten so, dass diese abspielbar sind.
Wrong Data	1. Die Daten auf dem USB-Flash-Drive sind beschädigt.2. Der USB-Flash-Drive enthält Daten, die von diesem Digitalpiano nicht unterstützt werden.	—
Memory Full	Der freie Platz im Speicher des Digitalpianos reicht zum Konvertieren eines MIDI-Recorder-Songs in SMF-Daten und Speichern der Daten auf einem USB-Flash-Drive nicht aus.	Verringern Sie die Größe der Songdaten. Beispiel:Löschen Sie nicht mehr benötigte Spuren.
Format Error	1. Das Format des USB-Flash-Drives ist mit diesem Digitalpiano nicht kompatibel.2. Der USB-Flash-Drive ist beschädigt.	1. Formatieren Sie den USB-Flash-Drive auf dem Digitalpiano.2. Verwenden Sie einen anderen USB-Flash-Drive.
Media Error	Der USB-Flash-Drive ist beschädigt.	Verwenden Sie einen anderen USB-Flash-Drive.
File Name Error	1. Sie haben versucht, eine Datei auf einem USB-Flash-Drive auf einen Namen umzubenennen, der bereits von einer anderen Datei auf dem USB-Flash-Drive verwendet wird.2. Sie versuchen, mit einem Computer usw. beschaffte Konzertspiel-Songdaten abzuspielen, ohne dass Dateien im „CP“-Ordner sind. Oder die Dateinamen sind falsch.	1. Verwenden Sie einen anderen Dateinamen.2. Ändern Sie den Namensteil (den Teil links von der Dateinamen-Erweiterung) der Konzertspiel-Songdateien (sowohl .LSN- als auch .PLY-Dateien) auf denselben Namen. Bewegen Sie dann die Daten in den „CP“-Ordner.

Sie können das Digitalpiano an einen Computer anschließen und MIDI-Daten zwischen den beiden Geräten austauschen. Sie können Wiedergabedaten vom Digitalpiano an handelsübliche Musiksoftware senden, die auf dem Computer läuft, oder MIDI-Daten vom Computer zur Wiedergabe an das Digitalpiano senden.

Mindestsystemanforderungen an den Computer

Nachstehend sind die Mindestanforderungen genannt, die das Computersystem für das Senden und Empfangen von MIDI-Daten erfüllen muss. Bitte vergewissern Sie sich, dass der Computer diesen Bedingungen entspricht, bevor Sie das Digitalpiano anschließen.

- Betriebssystem

Windows 7 *1

Windows 8.1 *2

Windows 10 *3

- Schließen Sie das Gerät auf keinen Fall an einen Computer an, der die obigen Bedingungen nicht erfüllt. Anderenfalls besteht die Möglichkeit, dass beim Computer Probleme auftreten.

HINWEIS

- Für neueste Informationen über unterstützte Betriebssysteme besuchen Sie bitte die CASIO Website (Seite DE-1).

Digitalpiano an den Computer anschließen

WICHTIG!

- Bitte befolgen Sie exakt die Schritte der nachstehenden Anleitung. Bei falscher Anschlussweise kann das Senden und Empfangen von Daten unmöglich sein.

1. Schalten Sie das Digitalpiano aus und starten Sie dann den Computer.

- Starten Sie noch nicht die Musiksoftware auf dem Computer!

1. Schließen Sie den Computer nach dem Starten über ein handelsübliches USB-Kabel an das Digitalpiano an.

1. Schalten Sie das Digitalpiano ein.

- Falls dies das erste Mal ist, dass Sie das Digitalpiano an den Computer anschließen, wird auf dem Computer automatisch die zum Senden und Empfangen erforderliche Treibersoftware installiert.

1. Starten Sie die im Handel erhältliche Musiksoftware auf dem Computer.

2. Wählen Sie in den Einstellungen der Musiksoftware „CASIO USB-MIDI“ als MIDI-Gerät.

- Näheres zum Wählen des MIDI-Geräts finden Sie in der Benutzerdokumentation der verwendeten Musiksoftware.

WICHTIG!

- Bitte schalten Sie unbedingt das Digitalpiano ein, bevor Sie die Musiksoftware auf dem Computer starten.

HINWEIS

- Sobald die Verbindung erfolgreich hergestellt werden kann, können Sie das USB-Kabel angeschlossen lassen, wenn Sie den Computer und/oder das Digitalpiano ausschalten. - Nähere Einzelheiten zu den technischen Daten und Anschlüssen im Zusammenhang mit dem Senden und Empfangen von MIDI-Daten mit diesem Digitalpiano finden Sie im neuesten Support-Info auf der CASIO Website (Seite DE-1).

MIDI verwenden

Was ist MIDI?

Die Abkürzung MIDI steht für „Musical Instrument Digital Interface“ und ist die Bezeichnung eines weltweiten Standards für Digitalsignale und Verbinder, der es ermöglicht, zwischen Musikinstrumenten und Computern (Maschinen) verschiedener Hersteller Musikdaten auszutauschen.

• Näheres über MIDI-Parameter finden Sie unter „Konfigurieren von Einstellungen“ auf Seite DE-38 und „MIDI >Ent“ in der „Parameterliste“ auf Seite DE-39).
• Zum Anschließen des Digitalpianos an ein anderes elektronisches Musikinstrument für Darbietungen mit MIDI-Daten verwenden Sie bitte das obige USB-Kabel, ein separat erhältliches MIDI-Kabel, das mit beiden Buchsen kompatibel ist, oder ein geeignetes MIDI-Kabel aus dem Fachhandel.

HINWEIS

- Näheres zur MIDI-Implementation finden Sie auf der CASIO Website (Seite DE-1).

Montieren des Ständers

Bevor Sie den Ständer montieren, kontrollieren Sie bitte, ob alle unten gezeigten Teile vorhanden sind.

- Das zur Montage benötigte Werkzeug ist bei diesem Ständer nicht enthalten. Es ist Ihnen überlassen, für die Montage einen großen Kreuzschlitzschraubenzieher (+) bereitzulegen.

	Part Anzahl
E		4
F		6
G		1
H		2
I		4
J		4
K		1
L		1
M		1

WICHTIG!

• Verwenden Sie keine anderen als die mit dem Ständer mitgelieferten Schrauben. Anderenfalls besteht die Gefahr, dass der Ständer und/oder das Digitalpiano beschädigt wird.
  • Die Schrauben befinden sich in einem Plastikbeutel im Verpackungsmaterial.
• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an den örtlichen CASIO Kundendienst.

⚠ VORSICHT

- Der Ständer sollte von mindestens zwei Personen gemeinsam montiert werden. Die Digitalpiano-Einheit ist besonders schwer. Lassen Sie sich von mindestens einer anderen Person helfen, wenn Sie sie bewegen, und handhaben Sie sie vorsichtig.

• Der Ständer sollte auf ebenem Boden montiert werden.
• Entfernen Sie das Klebeband, mit dem die Tastaturabdeckung arretiert ist, nicht bevor die Montage beendet ist. Wenn das Klebeband entfernt wird, kann sich die Tastaturabdeckung während der Montage öffnen und schließen, wodurch die Gefahr besteht, sich die Hände oder Finger zu verletzen.
• Achten Sie darauf, sich beim Montieren nicht die Finger zwischen den Teilen einzuklemmen.
• Wenn Sie das Digitalpiano auf dem Boden ablegen, ist eine weiche Unterlage zu verwenden (Decke, Kissen o.ä.). Legen Sie das Digitalpiano nicht direkt auf den Boden.

1. Lösen Sie das Band ①, mit dem das Pedalkabel auf der Rückseite des Querstücks ⑭ gebündelt ist, und ziehen Sie das Pedalkabel aus dem Querstück.

1. Befestigen Sie die Seitentafeln Ⓐ und Ⓑ am Querstück Ⓓ. Sichern Sie die Seitentafeln mit vier Schrauben Ⓔ.

- Setzen Sie die Teile ② so an, dass die Halter ③ in den Schlitzen an den Enden des Querstücks ④ liegen. Wenn die Halter ③ nicht bis Anschlag in die Enden von Querstück ④ geschoben sind, fluchten die Schrauben ⑤ nicht mit den Bohrungen in den Haltern ③, wodurch die Gewinde der Schrauben beschädigt werden können.

- Decken Sie die Schraubenköpfe mit den Kappen ① ab.

1. Schieben Sie die Rücktafel © in die Nuten ④ der Seitentafeln.

- Überzeugen Sie sich vor dem Installieren der Rücktafel ©, dass die Schraubenlöcher mit großem Zwischenabstand am Boden der Tafel auf der linken Seite (Ständer von vorn betrachtet) und die Löcher mit engem Abstand auf der rechten Seite liegen.

1. Sichern Sie mit den beiden Schrauben Ⓗ die Rücktafel Ⓒ an den oberen linken und rechten Kanten in den Haltern ⑤ der Seitentafeln Ⓐ und Ⓑ.

- Schieben Sie an Stelle ⑥ den Clip ⑥ auf die Schraube Ⓗ, bevor Sie die Schraube eindrehen.

1. Sichern Sie als Nächstes den Boden der Rücktafel © mit den sechs Schrauben Ⓔ.

1. Stützen Sie durch passendes Einstellen der Höhenverstellschraube ⑦ das Querstück ① so ab, dass es sich beim Treten der Pedale nicht nach unten durchbiegt.

- Wenn Sie die Pedale bei nicht richtig eingestellter Höheneinstellschraube ⑦ benutzen, kann dies ungewöhnliche Geräusche und/oder eine Beschädigung des Querstücks ⑭ zur Folge haben. Stellen Sie die Höheneinstellschraube ⑦ unbedingt passend ein.

1. Setzen Sie das Piano auf den Ständer.

WICHTIG!

- Damit Sie sich nicht die Finger zwischen Piano und Ständer einklemmen, fassen Sie das Piano bitte stets an seinen Seiten (nicht an den Enden) an den in der Illustration mit Sternchen (★) bezeichneten Stellen an.

- Setzen Sie das Piano so auf, dass die Schrauben am Boden des Pianos ⑧ in die Aussparungen in den Ständerhalterungen ⑨ eingreifen.

1. Sichern Sie als Erstes mit den beiden Schrauben Ⓙ die Rückseite des Pianos am Ständer (auf der linken und rechten Seite). Sichern Sie dann mit den beiden Schrauben Ⓙ die Vorderseite des Pianos am Ständer (auf der linken und rechten Seite).

- Die Schr ④ verhindern, dass das Piano vom Ständer rutscht. Benutzen Sie das Piano nie, ohne es mit den Schrauben ① gesichert zu haben.

1. Bringen Sie den Adapterkabelclip Ⓜ neben der Gleichspannungsbuchse (DC 24V) an.

Anschließen der Kabel

1. Schließen Sie den Stecker des mit dem Digitalpiano mitgelieferten Netzadapters an die Gleichspannungsbuchse (DC 24V) an.

■Benutzen des Clips Ⓜ

- Zum Anbringen des Clips Stecken Sie den Clip wie gezeigt durch kräftiges Drücken auf (a) mit der Spitze in den Schlitz. Drücken Sie den Clip so weit nach unten, dass er hörbar einrastet.

- Zum Entnehmen des Clips Drücken Sie (b) wie gezeigt in Pfeilrichtung der Illustration an.

1. Richten Sie den Pedalstecker wie unten in der Illustration gezeigt aus und schließen Sie ihn an die Pedalbuchse am Boden des Digitalpianos an.

- Sichern Sie das Pedalkabel im Clip ⑥.

1. Schließen Sie das Netzkabel des mit dem Digitalpiano mitgelieferten Netzadapters wie unten in der Illustration gezeigt an eine Haushaltsnetzdose an.

Tastaturabdeckung

Achten Sie beim Spielen auf der Tastatur darauf, dass die Abdeckung ganz geöffnet sein muss. Wenn die Abdeckung nicht vollständig geöffnet ist, kann sie sich plötzlich schließen und Ihre Finger einklemmen. Achten Sie auch bei jedem Öffnen oder Schließen der Tastaturabdeckung darauf, sich nicht die Finger einzuklemmen.

Anbringen des Notenhalters und Kopfhörerhakens

1. Setzen Sie den Notenhalter wie in der nachstehenden Abbildung gezeigt in die Nut auf der Digitalpiano-Konsole ein.

1. Bringen Sie den Kopfhörerhaken an.

2-1. Setzen Sie den Kopfhörerhaken Ⓚ in die beiden Löcher im Boden des Pianos ein.
2-2. Sichern Sie den Kopfhörerhaken mit der Schraube Ⓛ.

Öffnen und Schließen des Pianodeckels

WICHTIG!

• Benutzen Sie zum Öffnen und Schließen des Deckels beide Hände und achten Sie darauf, sich beim Schließen nicht die Finger einzuklemmen.
• Öffnen Sie den Deckel nicht zu weit. Andernfalls besteht die Gefahr, dass Deckel und Digitalpiano beschädigt werden.
• Stellen Sie sich beim Öffnen oder Schließen des Deckels vor dem Digitalpiano auf die rechte Seite.

Deckel öffnen

1. Heben Sie den Deckel wie in der Illustration gezeigt an.

- Der Deckel besitzt einen Stützbügel (in der Illustration mit einem Sternchen ★ gekennzeichnet), der auf der Innenseite angebracht ist. Vergewissern Sie sich, dass der Stützbügel ganz aufgerichtet ist.

1. Heben Sie den Deckel behutsam an.

2. Drücken Sie den Stützbügel (★) mit den Fingern der linken Hand nach hinten und senken Sie den Deckel langsam und vorsichtig ab.

- Der Stützbügel ist so konstruiert, dass er einem plötzlichen Schließen des Deckels vorbeugt. Wenn sich der Stützbügel nicht wie vorgesehen weiterbewegt, drücken Sie ihn bitte noch einmal an (★), während Sie den Deckel langsam und vorsichtig absenken.

Entfernen des Schutzklebebands von der Tastatur

An den Vorderkanten der Tastaturtasten ist ein Schutzklebeband angebracht, um die Tasten auf dem Transport zu schützen. Entfernen Sie das Schutzklebeband, bevor Sie das Digitalpiano benutzen.

Das Digitalpiano ist für Versorgung aus einer normalen Haushaltssteckdose konstruiert. Schalten Sie das Digitalpiano bitte unbedingt aus, wenn es nicht benutzt wird.

Netzadapterbetrieb

Verwenden Sie ausschließlich den für dieses Digitalpiano vorgeschriebenen Netzadapter (JEITA-Norm mit vereinheitlichter Steckerpolarität). Der Gebrauch eines anderen Netzadapters könnte einen Defekt des Digitalpianos verursachen.

Vorgeschriebener Netzadapter: AD-E24500LW

- Verwenden Sie zum Anschließen des Netzadapters das mitgelieferte Netzkabel.

WICHTIG!

• Schließen Sie den mitgelieferten Netzadapter dieses Digitalpianos auf keinen Fall an andere Geräte als dieses Piano an. Dies könnte eine Beschädigung zur Folge haben.
• Stellen Sie sicher, dass das Digitalpiano ausgeschaltet ist, bevor Sie den Netzadapter anschließen oder abtrennen.
• Bei langem Gebrauch wird der Netzadapter fühlbar warm. Dies ist normal und kein Hinweis auf ein Funktionsproblem.
• Trennen Sie den Netzadapter von der Netzsteckdose, wenn das Digitalpiano über lange Zeit nicht benutzt wird.

■ Sicherheitsmaßregeln für das Abtrennen

(1) Ziehen Sie nicht mit übermäßiger Kraft am Kabel.
(2) Ziehen Sie nicht wiederholt am Kabel.
(3) Verdrehen Sie das Kabel nicht am Stecker oder Anschluss.
(4) Sie können das Netzkabel in eine Schleife legen und bündeln, es darf aber nicht um den Netzadapter gewickelt werden.
(5) Trennen Sie vor dem Bewegen des Digitalpianos unbedingt den Netzadapter von der Netzsteckdose.

■ Aufstellung des Netzadapters für den Betrieb

- Stellen Sie den Netzadapter bei der Benutzung an einem Ort auf, der die nachstehenden Bedingungen erfüllt.

– Ein Ort, an dem keine Flüssigkeit verspritzt wird Der Netzadapter ist ausschließlich für die Benutzung in Gebäuden bestimmt. Stellen Sie ihn nicht an Orten auf, an denen er nass werden könnte, und stellen Sie keine Vasen oder andere Behälter mit Flüssigkeit darauf.

– Ein Ort, der nicht feucht ist.

– Ein geräumiger, gut belüfteter Ort Bedecken Sie den Netzadapter nicht mit Zeitungen, Tischtüchern, Vorhängen oder irgendwelchen anderen Stoffen.

- Verwenden Sie eine nahe am Digitalpiano befindliche Netzsteckdose. Dies erlaubt es Ihnen, umgehend den Netzstecker zu ziehen, wenn irgendein Problem auftreten sollte.

- Stellen Sie den Netzadapter bei der Benutzung mit nach unten gerichteter Etikettseite auf den Boden. Wenn die Fläche mit dem Schild nach oben gerichtet ist, ist der Netzadapter anfällig für elektromagnetische Störausstrahlung.

Anschließen von Kopfhörern

Vorderseite

Schließen Sie einen im Fachhandel erhältlichen Kopfhörer an die PHONES-Buchsen an. Durch Anschließen eines Kopfhörers an eine der PHONES-Buchsen wird die Wiedergabe über die Lautsprecher abgeschaltet, wodurch auch spät nachts geübt werden kann, ohne damit andere zu stören. Zum Schutz des eigenen Gehörs ist bei der Benutzung eines Kopfhörers darauf zu achten, dass die Lautstärke nicht zu hoch eingestellt ist.

HINWEIS

• Schieben Sie den Kopfhörerstecker jeweils bis zum Anschlag in die PHONES-Buchse. Bei nicht weit genug eingeschobener Klinke erfolgt die Wiedergabe nur über eine Seite des Kopfhörers.
• Wenn der Stecker eines Kopfhörers nicht in die PHONES-Buchsen passt, verwenden Sie bitte einen im Handel erhältlichen geeigneten Zwischenstecker.
• Ziehen Sie beim Abtrennen eines Kopfhörers, der über einen Zwischenstecker angeschlossen ist, bitte auch den Zwischenstecker ab. Anderenfalls bleiben die Lautsprecher bei der Wiedergabe stummgeschaltet.
• Durch Anschließen von Kopfhörern an die PHONES-Buchsen wird das Timbre der Noten automatisch für Kopfhörer-Wiedergabe optimiert und die Kopfhörermodus-Einstellungen werden wirksam.

Kopfhörermodus

Der Kopfhörermodus sorgt dafür, dass sich beim Spielen eines akustischen Pianos der Klang auf natürliche Weise entfaltet, wenn er das Ohr erreicht.

• Der Kopfhörermodus ist nur aktiviert, wenn ein Kopfhörer verwendet wird.
• Wenn ein externer Ausgang verwendet wird, während ein Kopfhörer an die PHONE-Buchse angeschlossen ist, wirkt die Kopfhörermodus-Kompensation auch auf den extern ausgegebenen Ton.
• Unter den anfänglichen Vorgabe-Einstellungen ist der Kopfhörermodus aktiviert. Zum Deaktivieren des Kopfhörermodus siehe „Konfigurieren von Einstellungen“ auf Seite DE-38 und „General“ → „Headphone Mode“ in der „Parameterliste“ auf Seite DE-39.

Anschließen eines Audiogeräts oder Verstärkers

Sie können an das Digitalpiano ein Audiogerät oder einen Musikinstrument-Verstärker anschließen und den Ton über externe Lautsprecher wiedergeben lassen, was eine höhere Lautstärke und bessere Klangqualität ermöglicht.

WICHTIG!

• Über die Master EQ-Einstellung können Sie zwischen zwei Timbres wählen: ein Timbre für die eingebauten Lautsprecher oder ein LINE OUT-Timbre.
  Bei Hören über die eingebauten Lautsprecher: Wählen der Master EQ-Einstellung „Speaker“ schaltet auf das Timbre für die eingebauten Lautsprecher. Verwenden Sie normalerweise die Einstellung „Speaker“.
  Bei Tonausgabe über die LINE OUT-Buchse: Wählen der Master EQ-Einstellung „Line Out“ schaltet auf das Timbre für LINE OUT. Sie können die Ausgabe über die eingebauten Lautsprecher stummschalten, indem Sie „Off“ für Lautsprecherausgabe wählen. Wenn Sie den über die LINE OUT-Buchse ausgegebenen Ton gleichzeitig auch über die eingebauten Lautsprecher wiedergeben möchten, wählen Sie bitte „Speaker“ als Master EQ-Einstellung und regeln Sie das LINE OUT-Timbre am externen Gerät, an das der Ton ausgegeben wird.
• Vor dem Anschließen eines Geräts an das Digitalpiano ist stets mit dem 2VOLUME-Regler die Lautstärke niedrig einzustellen. Nach dem Anschließen kann die Lautstärke wieder wunschgemäß eingestellt werden.
• Wenn Sie an das Digitalpiano ein anderes Gerät anschließen, lesen Sie bitte unbedingt die dazugehörige Benutzerdokumentation.

Ausgabe an einen Musikinstrument-Verstärker (Abb. ①)

Schließen Sie den Verstärker über ein handelsübliches Anschlusskabel an die LINE OUT-Buchsen des Digitalpianos an, wie dies in Abbildung ① gezeigt ist. Buchse LINE OUT R gibt den Ton des rechten und Buchse LINE OUT L/MONO den Ton des linken Kanals aus. Bei Anschluss an nur Buchse LINE OUT L/MONO wird ein Mischsignal beider Kanäle ausgegeben. Bitte beschaffen Sie sich zum Anschließen des Verstärkers im Fachhandel die in der Illustration gezeigten Anschlusskabel. Stellen Sie mit dem ② VOLUME-Regler des Digitalpianos die Lautstärke ein.

Ausgabe an ein Audiogerät (Abb. ②)

Schließen Sie das externe Audiogerät über handelsübliche Kabel an die LINE OUT-Buchsen des Pianos an, wie dies in Abbildung ② gezeigt ist. Die Buchse LINE OUT R gibt den Ton des rechten und Buchse LINE OUT L/MONO den Ton des linken Kanals aus. Bitte beschaffen Sie sich zum Anschließen an das Audiogerät im Fachhandel die in der Illustration gezeigten Anschlusskabel. Normalerweise ist bei dieser Konfiguration der Eingangswähler des Audiogeräts auf den Eingang (z.B. AUX IN) zu schalten, an den das Piano angeschlossen ist. Stellen Sie mit dem ② VOLUME-Regler des Digitalpianos die Lautstärke ein.

Eingabe von einem Audiogerät (Abb. ③)

Verbinden Sie die Buchsen LINE IN R und LINE IN L/MONO des Digitalpianos wie in Abbildung ③ gezeigt mit dem Audiogerät. Verwenden Sie für das anzuschließende Gerät geeignete handelsübliche Anschlusskabel. Wenn Sie ein Kabel nur an LINE IN L/MONO anschließen, werden der linke und der rechte Kanal gemischt über sowohl LINE OUT R als auch LINE OUT L/MONO ausgegeben.

Mitgeliefertes und optionales Zubehör

Verwenden Sie ausschließlich das für dieses Digitalpiano angegebene Zubehör. Bei Verwendung von nicht zulässigem Zubehör besteht Brand-, Stromschlag- und Verletzungsgefahr.

HINWEIS

- Näheres über separat für dieses Produkt erhältliches Zubehör finden Sie im CASIO Katalog, der beim Fachhändler verfügbar ist, und auf der CASIO Website (Seite DE-1).

Problem Ursache Abhilfe			Siehe Seite
Kein Ton beim Spielen auf der Tastatur.	Der2VOLUME-Regler ist auf „MIN“ gestellt.An eine derPHONES-Buchsen ist ein Kopfhörer- oder Zwischenstecker angeschlossen.MIDI Local Control ist ausgeschaltet.Speaker Out ist auf Off eingestellt spacecraft Volume ist auf 0 eingestellt.	Verstellen Sie den2VOLUME-Regler gegen „MAX“.Ziehen Sie alle Stecker aus denPHONES-Buchsen.Schalten Sie Local Control ein. DE-43Ändern Sie die Einstellung von Speaker Out auf „Auto“.Wählen Sie für Keyboard Volume eine andere Einstellung als 0.	DE-6DE-62DE-42DE-40
Tonhöhe des Digitalpianos stimmt nicht.	Das Digitalpiano ist nicht korrekt gestimmt.Die Tonhöhe des Digitalpianos ist nicht auf „440,0 Hz“ eingestellt.Oktavverschiebung aktiviert.Sie verwenden eine nicht standardmäßige Temperierung.	Passen Sie die Stimmung des Digitalpianos an oder schalten Sie es aus und dann wieder ein.Andern Sie die Tonhöhe-Einstellung auf „440,0 Hz“ oder schalten Sie das Digitalpiano aus und wieder ein.Andern Sie die Oktavverschiebung auf 0.Andern Sie die eingestellte Temperierung auf „00: Equal“, was der heute üblichen Standard-Stimmung entspricht.	DE-40DE-40DE-22DE-22
Die Pedalbetätigung hat keinen Effekt.	Das Kabel der Pedaleinheit ist nicht angeschlossen.Der Stecker des Pedaleinheit-Kabels sitzt nicht tief genug.	Schließen Sie das Kabel richtig an.Schieben Sie den Stecker des Pedaleinheit-Kabels so tief wie möglich in die Pedalbuchse am Boden des Digitalpianos.	DE-58
Klangfarben und/oder Effekte sind nicht normal. Das Problem ist auch nach Aus- und Wiedereinschalten nicht behoben.Beispiel: Die Stärke einer Note bleibt unverändert, auch wenn der Tastendruck variiert wird.	Die Funktion „Auto Resume“ ist eingeschaltet.	Schalten Sie „Auto Resume“ aus. Schalten Sie dann den Strom aus und wieder ein.	DE-42
Nach dem Anschließen des Digitalpianos an den Computer keine Datenübertragung möglich.	–	Vergewissern Sie sich, dass das USB-Kabel an Digitalpiano und Computer angeschlossen ist und dass das richtige Gerät in den Einstellungen der Musiksoftware des Computers gewählt ist.Schalten Sie das Digitalpiano aus und schließen Sie die Musiksoftware auf dem Computer. Schalten Sie das Digitalpiano dann wieder ein und starten Sie die Musiksoftware auf dem Computer neu.	DE-53
Speichern oder Laden von Daten auf bzw. aus einem USB-Flash-Drive nicht möglich.	– Siehe „Fehleranzeigen“. DE-52

Problem Ursache Abhilfe		Siehe Seite
Es dauert lange, bis das Digitalpiano nach dem Einschalten benutzbar ist.	Die Daten im Speicher des Digitalpianos sind korrumpiert, weil das letzte Ausschalten des Pianos während einer laufenden Datenübertragung mit dem Computer erfolgt ist. In solchen Fällen führt das Digitalpiano beim nächsten Einschalten einen Speicher-Formatiervorgang durch. Während der laufenden Formatierung ist keine andere Bedienung möglich.	Die Speicherformatierung nach dem Einschalten nimmt etwa 20 Sekunden in Anspruch. Warten Sie, bis der Formatiervorgang beendet ist. Bitte vermeiden Sie möglichst, das Digitalpiano auszuschalten, solange noch eine Datenübertragung mit einem Computer läuft.
Klangfarbe und Lautstärke klingen etwas unterschiedlich je nachdem, wo auf der Tastatur gespielt wird.	Dies ist eine unvermeidliche Nebenwirkung des digitalen Samplings* und kein Anzeichen für Fehlbetrieb.* Im unteren, mittleren und oberen Tonbereich des Original-Musikinstruments werden multiple Proben entnommen. Dadurch kann sich zwischen den Tonbereichen eine sehr geringe Abweichung in der Klangqualität und Lautstärke ergeben.
Beim Drücken einer Taste wird die aktuell erzeugte Note momentan unterbrochen oder die angelegten Effekte verändern sich etwas.	Die kann unter anderem bei gleichzeitiger Erzeugung von mehreren Parts bei Verwendung einer Mischklangfarbe, im Duettmodus, bei Wiedergabe eines vorprogrammierten Songs und bei Aufnahme auftreten. Wenn unter solchen Bedingungen eine Taste gedrückt wird, ändert sich automatisch die für den Klang programmierte Effekteinstellung, wodurch Noten momentan aussetzen können oder die Wirkung der Effekte etwas verändert werden kann.
Der Mitspielpart (d.h. der auf dem Digitalpiano gespielte Part) ist bei der Wiedergabe im Wiedergabemodus leise hörbar.	Bei bestimmten Aufnahmebedingungen kann der Mitspielpart bei der Wiedergabe im Wiedergabemodus leise hörbar sein. Dies ist kein Anzeichen für eine Störung.

Technische Daten

Modell AP-710BK
Tastatur 88 Klaviertasten	Mischklang (Layer), Tastaturteilung (Split)Duett: Anpassbarer Tonbereich (-2 bis +2 Oktaven)Transponierfunktion: 2 Oktaven (-12 bis 0 bis +12)Oktavverschiebung: 4 Oktaven (-2 bis 0 bis +2)
Klangquelle	Anzahl Klangfarben: 26Max. Polyphonie: 256 KlangfarbenAnschlagdynamik (3 Empfindlichkeitsstufen, Aus)Stimmfunktion: 415,5 Hz bis 440,0 Hz bis 465,9 Hz (0,1-Hz-Schritte)Temperierung: Gleichstufige Temperierung und 16 weitere StimmungenSpreizung (Stretch Tuning): 5 Typen, Aus, automatische Einstellung
Akustiksimulator	Dämpferresonanz, Dämpfergeräusch, Hammerdynamik, Saitenresonanz, Deckelsimulator, Tastenbetätigungsgeräusch, Tastenloslassgeräusch
Effekte	Brillanz (-3 bis 0 bis 3), Hallsimulator (6 Typen), Chorus (4 Typen), DSP, Kopfhörermodus, Lautstärke-Sync-Equalizer (3 Typen, Aus)
Konzertspiel • Anzahl Songs: 15	Wiedergabe von mit einem Computer usw. beschafften Konzertspiel-SongsSong-Lautstärke: RegelbarWiedergabe mit 80 % des Normaltempos2 Modi: LISTEN, PLAY
Musikbibliothek	Anzahl Songs: 60, Anwendersongs: 10 (Bis zu circa 90 KB pro Song, circa 900 KB für 10 Songs)*Bezogen auf 1 KB = 1024 Byte, 1 MB = 1024^2 ByteSong-Lautstärke: RegelbarPart Ein/Aus: L, R
Flügel-Demosong 6
MIDI-Recorder	Funktionen: Echtzeit-Aufnahme, WiedergabeAnzahl Songs: 1Anzahl Spuren: 2Kapazität: Circa 5.000 Noten gesamtAufnahmedatenschutz: Eingebauter Flash-SpeicherMIDI-Recorder-Lautstärkepegel: Regelbar
Audiorecorder	Echtzeit-Aufnahme und Wiedergabe mit USB-Flash-Drive*Linear-PCM, 16 Bit, 44,1 kHz, Stereo-Format .WAVSongs: 99 DateienMaximal circa 25 Minuten Aufnahme pro Datei.Audiorecorder-Lautstärkepegel: Regelbar
Metronom • Schläge pro Takt: 0 bis 9	Tempobereich: 20 bis 255Metronom-Lautstärkepegel: Regelbar
Pedale	Dämpfer (mit Halbpedaleffekt), Soft, Sostenuto
Andere Funktionen	Sichern der EinstellungenBedienungssperre
MIDI	16-fach multitimbral (Receive)
USB-Flash-Drive	Kapazität: 32 GB oder niedriger empfohlenSMF-Direktwiedergabe, Datenspeicherung, Laden von Daten, USB-Flash-Drive-Formatierung, Wiedergabe und Speicherung von Audiodaten
Ein-/Ausgänge	PHONES-Buchsen: Stereo-Standardbuchsen × 2 Spannungsversorgung: 24 V GleichspannungMIDI OUT/IN-AnschlüsseLINE IN R, L/MONO-Buchsen: Standardbuchsen × 2 Eingangsimpedanz: 9,0 k Eingangsspannung: 200 mVLINE OUT R, L/MONO-Buchsen: Standardbuchsen × 2 Ausgangsimpedanz: 2,3 k Ausgangsspannung: 1,8 V (effektiv) max.USB-Port: Typ BUSB-Flash-Drive-Port: Typ APedalbuchse
Lautsprecher	12 cm × 4 + 5 cm × 2 (Ausgang 30 W + 30 W)
Stromversorgung	Netzadapter: AD-E24500LWAusschaltautomatik: Circa 4 Stunden nach der letzten Bedienung. Die Ausschaltautomatik ist deaktivierbar.
Leistungsaufnahme	24 V --- 28 W
Abmessungen	Digitalpiano und Ständer: 137,7 (W) × 42,7 (D) × 91,1 (H) cm
Gewicht	Digitalpiano und Ständer: Circa 48,0 kg

• Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Vorsichtsmaßregeln zur Benutzung

Bitte lesen und beachten Sie die nachstehenden Vorsichtsmaßregeln zur Benutzung.

- Bei einem Modell mit einer Aufnahme- oder anderen Datenspeicherfunktion sichern Sie bitte alle Daten, die Sie beibehalten möchten, auf einem anderen Medium, bevor Sie das Produkt zur Wartung oder in Reparatur geben. Im Rahmen von Wartungs- oder Reparaturmaßnahmen besteht die Möglichkeit, dass auf gespeicherte Daten zugegriffen wird oder diese gelöscht werden.

■Ort

Vermeiden Sie bei der Aufstellung die folgenden Orte.

• Orte mit direkter Sonnenbestrahlung und hoher Feuchtigkeit
• Orte mit übermäßigen Temperaturen
• Nahe an Radios, Fernsehgeräten, Videorecordern oder Empfängern Die obigen Geräte verursachen keine Funktionsprobleme dieses Produkts, es können aber durch dieses Gerät Ton- und Bildstörungen bei anderen in der Nähe befindlichen Geräten auftreten.

■Pflege durch den Benutzer

• Verwenden Sie niemals Benzin, Alkohol, Verdünner oder andere chemische Mittel zum Reinigen dieses Produkts.
• Wischen Sie das Gerät und die Tastatur zum Reinigen mit einem weichen Tuch ab, das in einer milden, neutralen Reinigungsmittellösung angefeuchtet wurde. Wringen Sie das Tuch vor dem Abwischen gründlich aus.

■ Mitgeliefertes und optionales Zubehör

Verwenden Sie ausschließlich das für dieses Produkt angegebene Zubehör. Bei Verwendung von nicht zulässigem Zubehör besteht Brand-, Stromschlag- und Verletzungsgefahr.

■Schweißlinien

Im Finish des Gehäuses sind möglicherweise Linien erkennbar. Dies sind sogenannte „Schweißlinien“, die aus dem Kunststoffformprozess zurückbleiben. Es handelt sich nicht um Risse oder Kratzer.

■Musikinstrument-Etikette

Bitte nehmen Sie stets Rücksicht auf Ihre Umgebung, wenn Sie dieses Produkt benutzen. Besonders wenn Sie spät nachts noch spielen, denken Sie bitte daran, die Lautstärke so weit zurückzunehmen, dass andere nicht gestört werden. Weitere Maßnahmen für das Spielen zu später Stunde sind, das Fenster zu schließen und einen Kopfhörer zu benutzen.

■ Vorsichtsmaßnahmen zur Handhabung des Netzadapters

• Verwenden Sie eine gut zugängliche Netzsteckdose, damit problemlos der Netzadapter abgetrennt werden kann, wenn eine Störung auftreten oder dies anderweitig erforderlich sein sollte.
• Der Netzadapter ist ausschließlich für die Benutzung in Gebäuden bestimmt. Benutzen Sie ihn nicht an Orten, an denen er Spritzwasser oder Feuchtigkeit ausgesetzt sein könnte. Stellen Sie auf den Netzadapter keine Flüssigkeit enthaltenden Behälter wie Blumenvasen.
• Lagern Sie den Netzadapter an einem trockenen Ort.
• Verwenden Sie den Netzadapter in einem offenen, gut belüfteten Bereich.
• Bedecken Sie den Netzadapter nicht mit Zeitungen, Tischtüchern, Vorhängen oder ähnlichen anderen Gegenständen.
• Trennen Sie den Netzadapter von der Netzsteckdose, wenn das Digitalpiano über lange Zeit nicht benutzt wird.
• Versuchen Sie nicht, denn Netzadapter selbst zu reparieren oder in irgendeiner Weise zu modifizieren.
• Zulässige Umgebungsbedingungen für den Betrieb des Netzadapters Temperatur: 0 bis 40 °C Luftfeuchtigkeit: 10 % bis 90 % rel. Luftfeuchte

- Ausgangspolarität: ◇—●—⊕

Vorsichtsmaßnahmen zur Handhabung des Netzadapters

Modell: AD-E24500LW

1. Lesen Sie diese Anleitungen.
2. Halten Sie diese Anleitungen zur Hand.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anleitungen.
5. Benutzen Sie das Produkt nicht in Wassernähe.
6. Zum Reinigen nur ein trockenes Tuch verwenden.
7. Nicht nahe an Heizkörpern, Heißluftauslässen, Öfen und anderen Wärmequellen (einschließlich Verstärker) aufstellen.

8. Verwenden Sie ausschließlich die vom Hersteller genannten Anbaugeräte und Zubehörteile.

9. Lassen Sie Wartungsarbeiten ausschließlich von qualifiziertem Kundendienstpersonal ausführen. In den folgenden Fällen ist Wartung erforderlich: Wenn das Produkt beschädigt ist, wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn Flüssigkeit auf das Produkt verschüttet wurde, wenn ein Fremdkörper in das Produkt eingedrungen ist, wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war, wenn das Produkt nicht normal funktioniert, wenn das Produkt fallen gelassen wurde.

10. Setzen Sie das Produkt keinen tropfenden oder spritzenden Flüssigkeiten aus. Stellen oder legen Sie keine Flüssigkeit enthaltenden Objekte auf das Produkt.

11. Stellen Sie sicher, dass die elektrische Last die Angaben auf dem Schild nicht überschreitet.

12. Stellen Sie sicher, dass der umgebende Bereich trocken ist, bevor Sie das Gerät an die Stromquelle anschließen.

13. Sorgen Sie dafür, dass das Produkt richtig ausgerichtet ist.

14. Ziehen Sie bei Gewittern und vor längerer Nichtbenutzung des Gerätes den Netzstecker.

15. Stellen Sie sicher, dass die Belüftungsöffnungen des Produkts nicht blockiert werden. Installieren Sie das Produkt gemäß Anleitung des Herstellers.

16. Verlegen Sie das Netzkabel so, dass es keinen Tritten ausgesetzt ist und nicht geknickt wird, insbesondere nahe an Steckern und Steckdosen oder am Austritt aus dem Produkt.

17. Der Netzadapter sollte an eine möglichst nahe am Produkt befindliche Netzdose angeschlossen werden, damit in Notfällen sofort der Stecker gezogen werden kann.

Das unten gezeigte Symbol warnt davor, dass im Gehäuse des Produkts nicht isolierte gefährliche Spannungen vorliegen, durch die für den Benutzer Stromschlaggefahr bestehen kann.

Das unten gezeigte Symbol verweist auf das Vorhandensein wichtiger Anleitungen zu Betrieb und Wartung (Instandhaltung) in der Begleitdokumentation des Produkts.

Liste der Klangfarben

Klanggruppe	Nr. Klangfarbenname		Programm-wechsel	BankwahlMSB
BERLIN GRAND	01 BERLIN GRAND 0 0
	02	BERLIN GRAND MELLOW	0	1
	03 BERLIN GRAND BRIGHT 0 2
HAMBURG GRAND	04 HAMBURG GRAND 0 3
	05	HAMBURG GRAND MELLOW	0	4
	06	HAMBURG GRAND BRIGHT	0	5
VIENNA GRAND	07 VIENNA GRAND 0 6
	08	VIENNA GRAND MELLOW	0	7
	09	VIENNA GRAND BRIGHT	0	8
VARIOUS PIANO	10	GRAND PIANO MODERN	0	9
	11 GRAND PIANO ROCK 0 10
	12 GRAND PIANO JAZZ 0 11
ELECTRIC PIANO	13 ELECTRIC PIANO 1 4 0
	14 ELECTRIC PIANO 2 4 1
	15 FM E.PIANO 5 0
	16 60'S E.PIANO 4 2
HARPSI./VIB.	17 HARPSICHORD		6 0
	18 VIBRAPHONE		11 0
STRINGS	19 STRINGS 1		49 0
	20 STRINGS 2		48 0
ORGAN	21 PIPE ORGAN		19 0
	22 JAZZ ORGAN		17 0
	23 ELECTRIC ORGAN 1		16 0
	24 ELECTRIC ORGAN 2		16 1
BASS	25 ACOUSTIC BASS 32 0
	26 RIDE BASS		32 1

HINWEIS

- Jede der Flügel-Klangfarben hat eine ausgeprägte eigene Charakteristik. Jede Klangfarbe hat ausgeprägte eigene Vorzüge und Sie sollten jeweils die Klangfarbe wählen, die am besten zum gespielten Song und Ihren persönlichen Präferenzen passt.

Klangfarbenname		Beschreibung
BERLIN GRAND		Eine gut konturierte, luftige Klangfarbe mit Chic und Eleganz. Überragende Klarheit und halliger Sound mit farbigen, wunderschönen Melodien. Diese Klangfarbe ist am besten für Musik aus der impressionistischen Zeit geeignet.
		MELLOW Etwas stärker gedämpfter BERLIN GRAND-Klang.
		BRIGHT Etwas hellerer BERLIN GRAND-Klang.
HAMBURG GRAND		Ein Klang mit großer Ausdrucksbreite und vollem Nachhall, der eine die Weite eines Konzertsaals füllende Kraft und Stärke einbringt. Diese Klangfarbe ist die bevorzugte Wahl von Konzertpianisten in aller Welt. Dieser Klang eignet sich für praktisch jede Vortragsart und jedes musikalische Genre.
		MELLOW Etwas stärker gedämpfter HAMBURG GRAND-Klang.
		BRIGHT Etwas hellerer HAMBURG GRAND-Klang.
VIENNA GRAND		Eine Klangfarbe, die kraftvolle tiefe Streicher und eine schöne helle Note zu breitbandiger Ausdruckskraft und einem vollen, majestätischen Sound kombiniert. Diese Klangfarbe ist am besten für Musik aus klassischer Zeit geeignet.
		MELLOW Etwas stärker gedämpfter VIENNA GRAND-Klang.
		BRIGHT Etwas hellerer VIENNA GRAND-Klang.
GRAND PIANO MODERN		Ein heller Flügelklang, der sich besonders für dynamische und spritzige Darbietungen eignet.
GRAND PIANO ROCK		Ein Flügelklang mit hellem Nachhall und kräftigem Anschlag. Geeignet für Rockmusik.
GRAND PIANO JAZZ		Ein Flügelklang mit für Jazzmusik geeignetem Nachhall und Sound.

Konzertspiel-Liste

Nr. Songname

1 Piano Concerto No.1 Op.23 1st Mov.

2 Prelude Op.28-15 “Raindrop”

3 Symphony No.9 “An Die Freude”

4 Je Te Veux

5 Vltava (Má vlast)

6 Canon

7 Sonate Op.13 “Pathétique” 2nd Mov.

8 Chanson Triste

9 Jesus, Bleibet Meine Freude

10 Tableaux d’Une Exposition “Promenade”

11 Sonate K.331 1st Mov.

12 Polovetzian Dance (Prince Igor)

13 Piano Concerto No.20 K.466 2nd Mov.

14 Violin Concerto Op.64 1st Mov.

15 Melody In F

Musikbibliothek-Liste

Nr. Songname
1 Nocturne Op.9-2
2 Fantaisie-Impromptu Op.66
3 Étude Op.10-3 “Chanson de l’adieu”
4 Étude Op.10-5 “Black Keys”
5 Étude Op.10-12 “Revolutionary”
6 Étude Op.25-9 “Butterflies”
7 Prélude Op.28-7
8 Valse Op.64-1 “Petit Chien”
9 Valse Op.64-2
10 Momerts Musicaux 3
11 Impromptu Op.90-2
12 Marche Militaire 1 (Duet)
13 Frühlingslied [Lieder Ohne Worte Heft 5]
14 Fröhlicher Landmann [Album für die Jugend]
15 Von fremden Ländern und Menschen [Kinderszenen]
16 Träumerci [Kinderszenen]
17 Tambourin
18	Menuet BWV Anh.114[Clavierbüchlein der Anna Magdalena Bach]
19 Inventio 1 BWV 772
20 Inventio 8 BWV 779
21 Inventio 13 BWV 784
22 Praelucium 1 BWV 846 [Das Wohltemperierte Klavier 1]
23 Le Coucou
24 Gavotte
25 Sonatina Op.36-1 1st Mov.
26 Sonatine Op.20-1 1st Mov.
27 Sonate K.545 1st Mov.
28 Sonate K.331 3rd Mov. “Turkish March”
29 Rondo K.485
30 Für Elise
31 Marcia alla Turca
32 Sonate Op.13 “Pathétique” 1st Mov.
33 Sonate Op.13 “Pathétique” 2nd Mov.
34 Sonate Op.13 “Pathétique” 3rd Mov.
35 Sonate Op.27-2 “Moonlight” 1st Mov.
36 Rhapsodie 2
37 Waltz Op.39-15 (Duet)
38 Liebesträume 3
39 Blumerlied
40 La Prière d’une Vierge
41 Csikos Post
42 Humoresque Op.101-7
43 Melodie [Lyrische Stücke Heft 2]
44 Sicilienne Op.78
45 Berceuse [Dolly] (Duet)
46 Arabesque 1
47 La Fille aux Cheveux de Lin [Préludes]
48 Passepied [Suite bergamasque]
49 Gymnopédie 1
50 Je Te Veux
51 Salut d’Amour
52 The Entertainer
53 Maple Leaf Rag
54 L’arabesque [25 Etüden Op.100]
55 La Styrenne [25 Etüden Op.100]
56 Ave Maria [25 Etüden Op.100]
57 Le retour [25 Etüden Op.100]
58 La chevaleresque [25 Etüden Op.100]
59 No.13 [Études de Mécanisme Op.849]
60 No.26 [Études de Mécanisme Op.849]

Flügel-Demosong-Liste

• Die Länge der vorinstallierten Flügel-Demosongs dieses Digitalpianos kann von der Länge der Originalstücke abweichen, auf denen sie basieren.

Die Recycling-Marke zeigt an, dass die Verpackung den Umweltschutzbestimmungen in Deutschland entspricht.

CASIO®
