Produkttyp	Digitalpiano
Marke	Casio
Modell	PX-760BN
Anzahl der Tasten	88 gewichtete Tasten (Tri-Sensor-Skalierte-Hammer-Action-Tastatur II)
Klangquelle	Multi-dimensional Morphing AiR Sound Source
Polyphonie	128 Noten
Anzahl der Klangfarben	250 integrierte Klänge
Effekte	Hall, Chorus, Brilliance, DSP
Anschlüsse	USB-MIDI, Audio-In, Kopfhöreranschluss (2), Sustain-Pedal
Lautsprechersystem	2 × 8 W, 2-Wege
Stromversorgung	Netzteil (12 V Gleichstrom)
Leistungsaufnahme	8 W
Abmessungen (B × H × T)	1.322 mm × 117 mm × 286 mm (ohne Notenständer)
Gewicht	11,7 kg
Zubehör	Netzteil, Notenständer, Sustain-Pedal
Reinigung und Pflege	Oberfläche mit weichem, trockenem Tuch reinigen; keine Lösungsmittel verwenden.
Sicherheitshinweise	Nicht in Feuchtigkeit oder Regen verwenden; Netzteil vor Feuchtigkeit schützen.
Reparatur und Ersatzteile	Nur durch autorisiertes Fachpersonal; Ersatzteile beim Casio-Kundendienst anfordern.

Häufig gestellte Fragen - PX-760BN CASIO

Wie schalte ich das Casio PX-760BN ein?

Drücken Sie die Power-Taste auf der linken Seite des Bedienfelds, bis das Display leuchtet.

Kann ich Kopfhörer anschließen?

Ja, das PX-760BN verfügt über zwei Kopfhöreranschlüsse (6,3 mm Klinke) unter der Tastatur.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Volume-Regler auf der linken Seite des Bedienfelds nach rechts oder links.

Welche Pedale sind im Lieferumfang enthalten?

Es wird ein Sustain-Pedal (SP-3) mitgeliefert. Optional können ein Dämpfer- und ein Sostenuto-Pedal angeschlossen werden.

Wie schließe ich das Instrument an einen Computer an?

Verwenden Sie ein USB-Kabel (Typ B) und schließen Sie es an den USB-Anschluss an. Das Instrument wird als MIDI-Gerät erkannt.

Kann ich das PX-760BN mit Batterien betreiben?

Nein, das Instrument wird nur mit dem mitgelieferten Netzteil (12 V Gleichstrom) betrieben.

Wie reinige ich die Tastatur?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken leicht mit Wasser anfeuchten. Keine Reinigungsmittel oder Lösungsmittel verwenden.

Das Instrument gibt keinen Ton aus. Was tun?

Überprüfen Sie die Lautstärkeeinstellung und ob Kopfhörer angeschlossen sind. Stellen Sie sicher, dass das Netzteil richtig eingesteckt ist.

Wie setze ich das Instrument auf die Werkseinstellungen zurück?

Halten Sie die Function-Taste gedrückt und drücken Sie die Einstellung-Taste. Wählen Sie dann 'Factory Reset' und bestätigen Sie.

Wo finde ich die Bedienungsanleitung?

Die vollständige Bedienungsanleitung können Sie auf der Casio-Website oder auf notice-facile.com als PDF herunterladen.

BEDIENUNGSANLEITUNG PX-760BN CASIO

Bitte bewahren Sie alle Informationen für spätere Referenz auf.

Sicherheitsmaßregeln

Bevor Sie die Verwendung des Pianos versuchen, lesen Sie unbedingt die separaten „Vorsichtsmaßregeln hinsichtlich der Sicherheit“.

Wichtig!

Bitte beachten Sie die folgenden wichtigen Informationen, bevor Sie dieses Produkt verwenden.

• Bevor Sie das optionale Netzgerät AD-A12150LW für die Stromversorgung dieses Produkts verwenden, überprüfen Sie unbedingt zuerst das Netzgerät auf Beschädigungen. Kontrollieren Sie besonders sorgfältig das Stromkabel auf Schnitte, Bruch, freiliegende Drähte und andere ernsthafte Schäden. Lassen Sie niemals Kinder ein ernsthaft beschädigtes Netzgerät verwenden.
• Dieses Produkt ist nicht für Kinder unter 3 Jahren ausgelegt.
• Verwenden Sie nur das CASIO Netzgerät AD-A12150LW.
  • Das Netzgerät ist kein Spielzeug.
• Trennen Sie immer das Netzgerät ab, bevor Sie das Produkt reinigen.

Diese Markierung trifft nur auf EU-Länder zu.

Konformitätserklärung gemäß EU-Richtlinie

Manufacturer:

CASIO COMPUTER CO., LTD.

6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan

Casio-Platz 1, 22848 Norderstedt, Germany

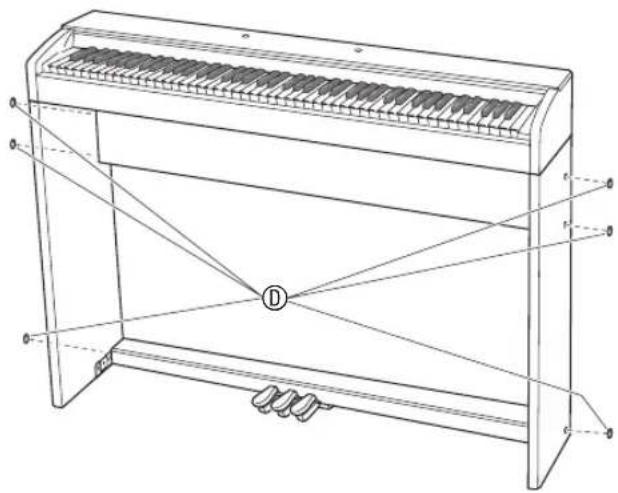

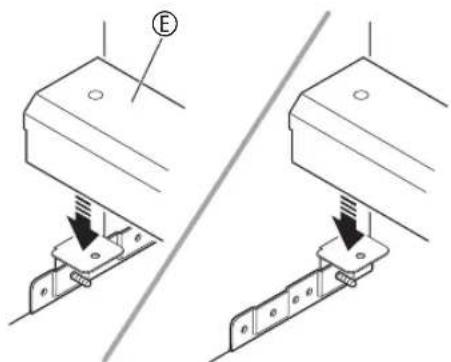

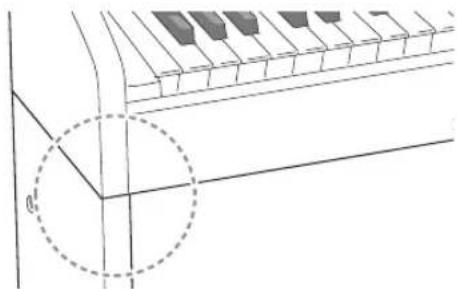

Montieren des Ständers...... DE-36

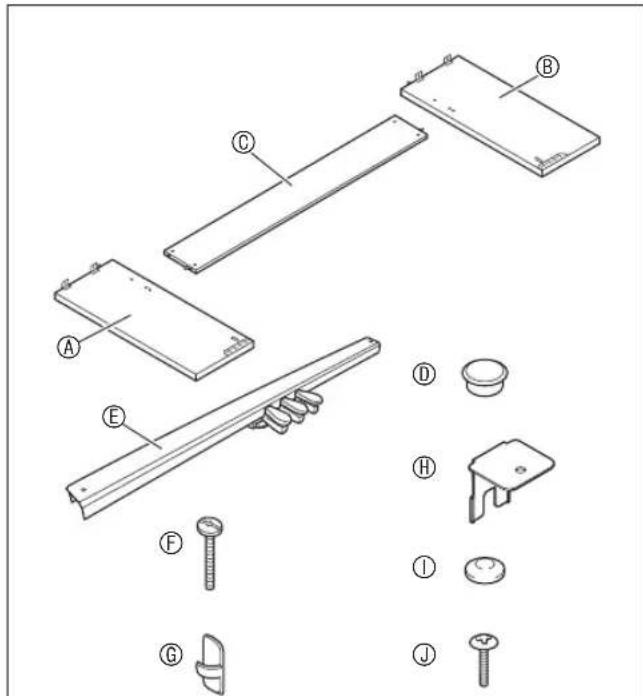

Auspacken ......DE-36

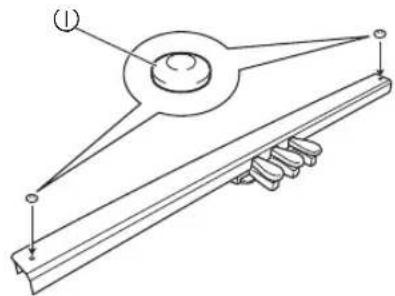

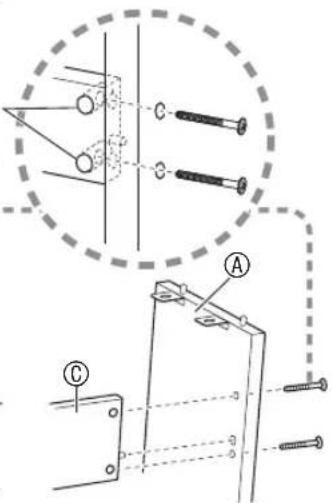

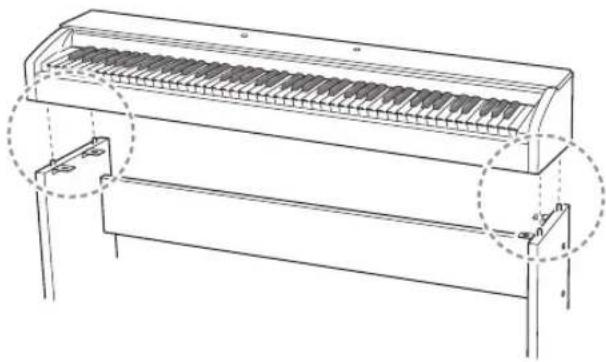

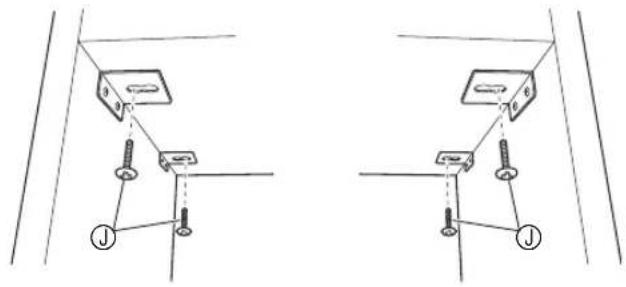

Montieren des Ständers......DE-36

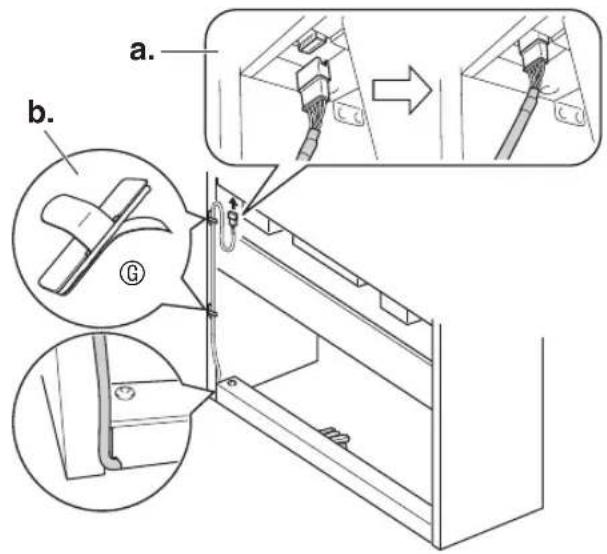

Anschließen des Kabels ......DE-40

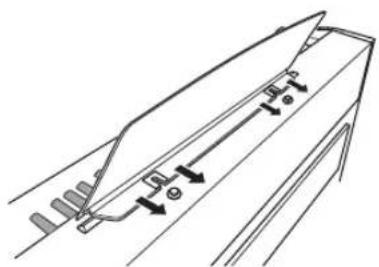

Anbringen des Notenhalters...... DE-40

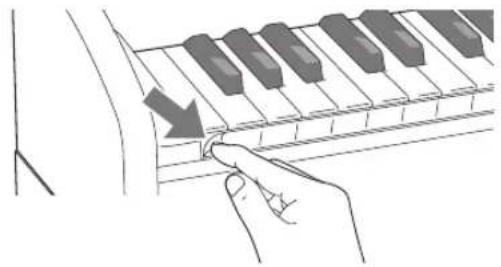

Entfernen des Schutzklebebands von der Tastatur ... DE-40

Allgemeine Anleitung ......DE-3

FUNCTION-Taste ......DE-4

Speichern von Einstellungen und Bedienungssperre......DE-5

Rücksetzen des Digitalpianos auf die Werksvorgaben......DE-5

Vorbereitung ......DE-6

Netzdose......DE-6

Benutzen des Netzadapters ......DE-6

Ein- oder Ausschalten des Stroms ......DE-6

Anschließen von Kopfhörern ......DE-7

Anschließen eines Audiogeräts oder Verstärkers.....DE-8

Mitgeliefertes und optionales Zubehör......DE-8

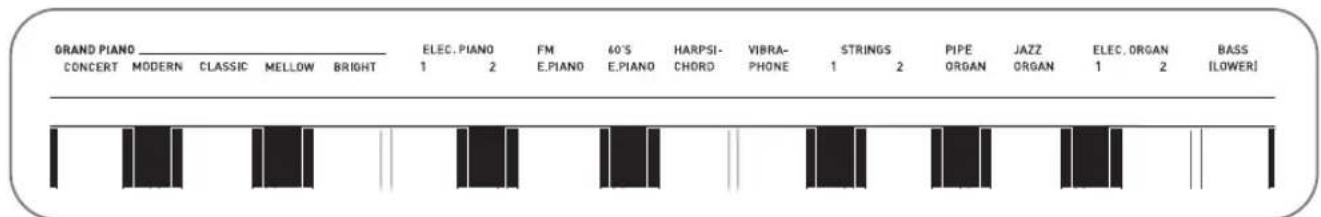

Spielen mit verschiedenen Klangfarben......DE-9

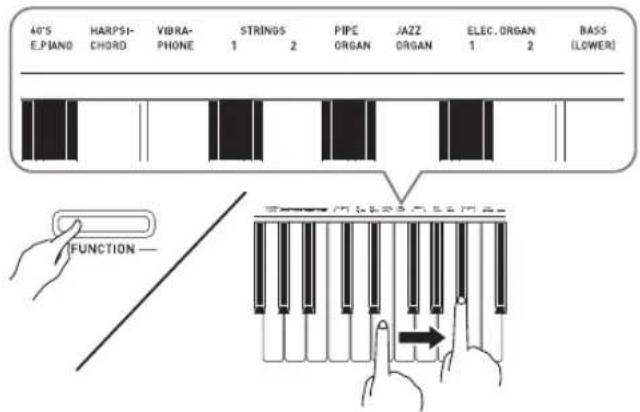

Wählen und Spielen einer Klangfarbe ......DE-9

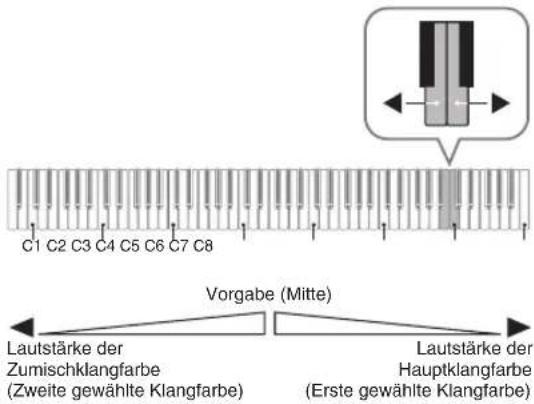

Mischen von zwei Klangfarben ....DE-11

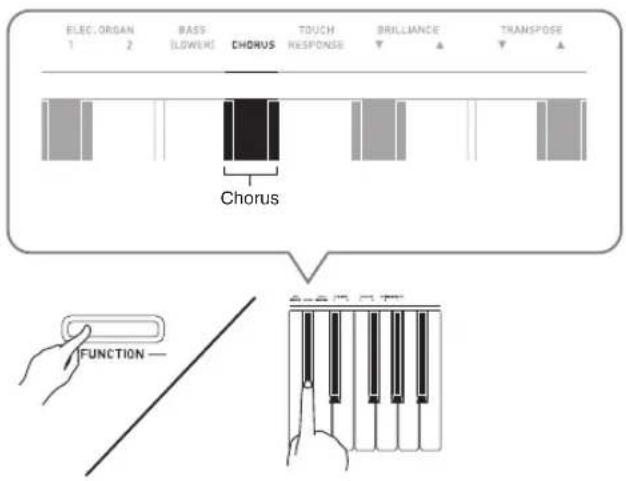

Verwenden von Effekten......DE-12

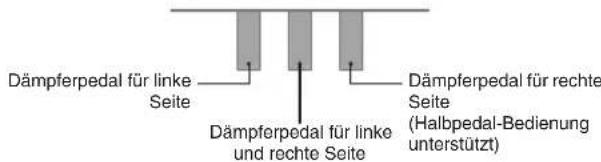

Benutzen der Digitalpiano-Pedale ......DE-13

Benutzen des Metronoms......DE-14

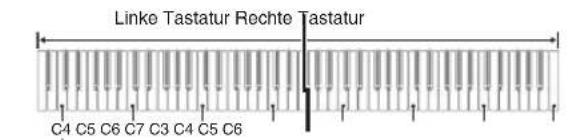

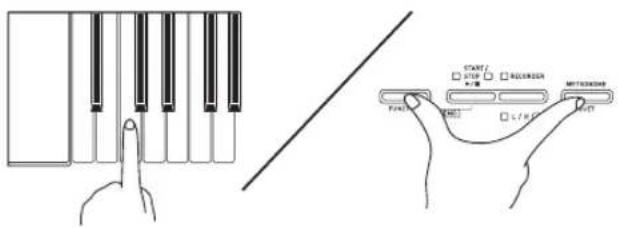

Spielen eines Klavierduetts ......DE-15

Verwenden der vorinstallierten Songs (Konzertspiel, Musikbibliothek, Demo-Stücke) ..DE-17

Durchführen der Demo-Wiedergabe......DE-17

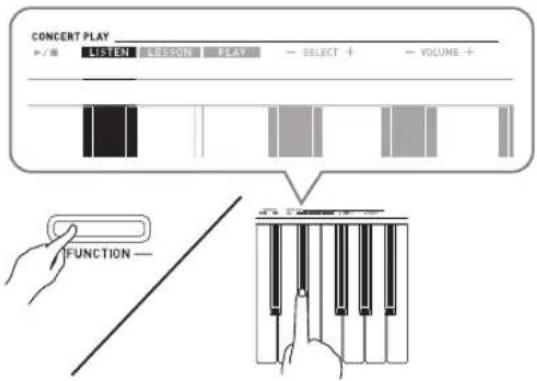

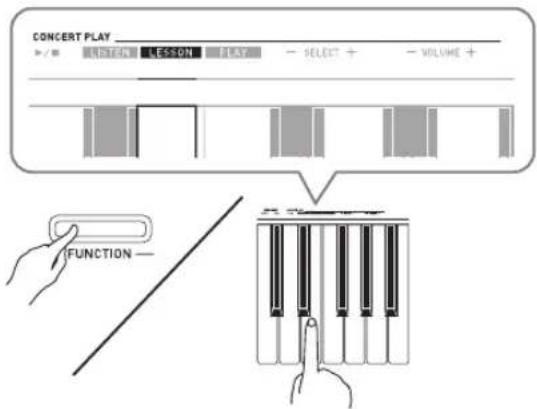

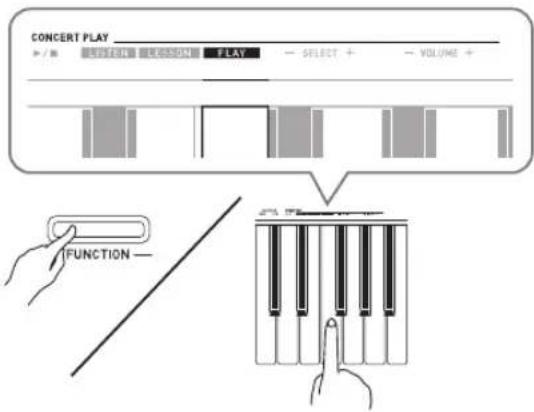

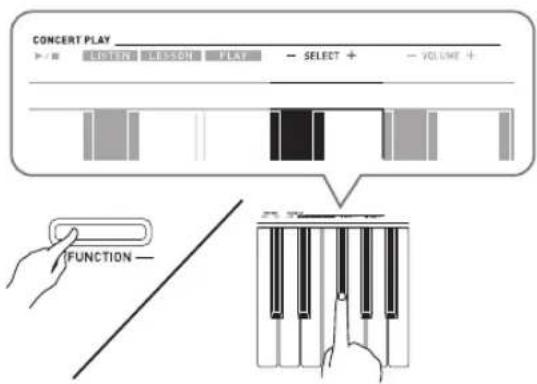

Konzertspiel (CONCERT PLAY)......DE-18

Üben mit einem Konzertspiel-Song ......DE-18

Musikbibliothek DE-20

Wiedergeben eines ausgewählten Musikbibliothek-Songs......DE-20

Üben mit einem Song aus der Musikbibliothek.....DE-20

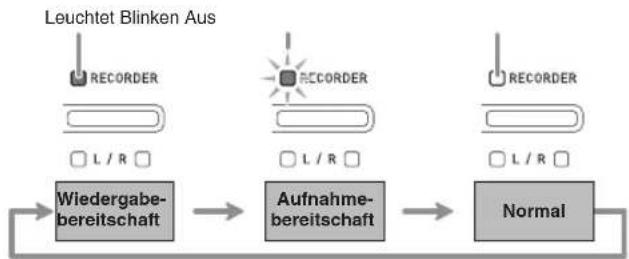

Aufnahme und Wiedergabe ......DE-21

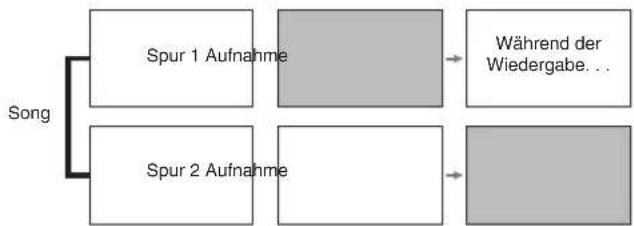

Spuren (Tracks) ......DE-21

Aufnehmen einer bestimmten Spur eines Songs ...DE-22

Aufnehmen einer Songspur bei der Wiedergabe der anderen Spur......DE-23

Wiedergabe aus dem Speicher des Digitalpianos ....DE-23

Löschen aufgenommener Daten ......DE-24

Konfigurieren von Einstellungen über die Tastatur......DE-25

Einstellungen über die Tastatur vornehmen ...... DE-25

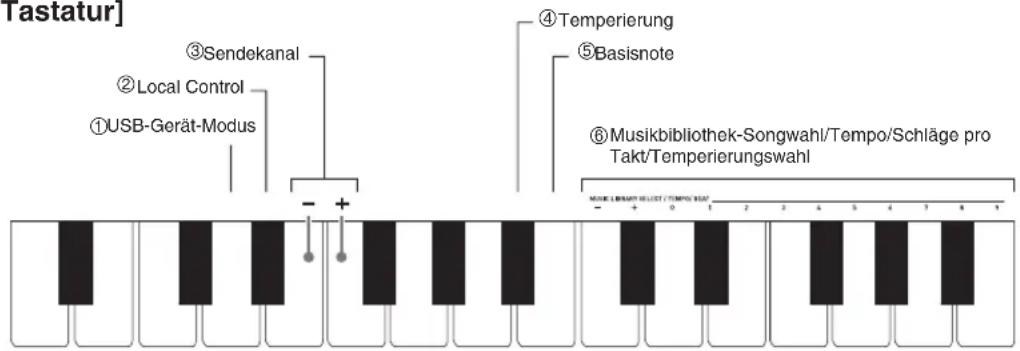

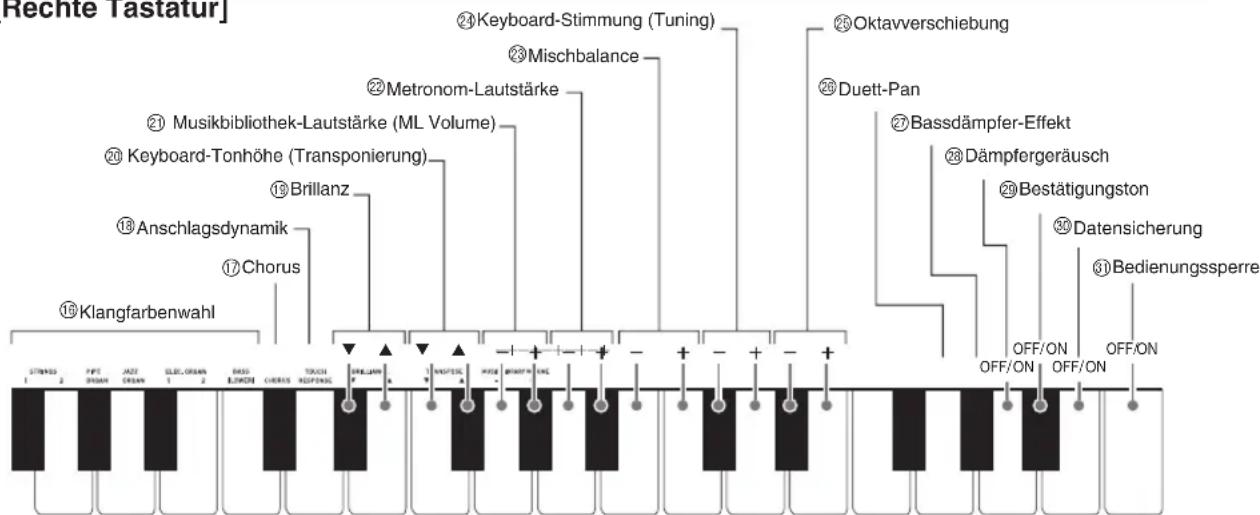

Für Einstellungen verwendete Tasten der Tastatur...... DE-27

Parameterliste DE-28

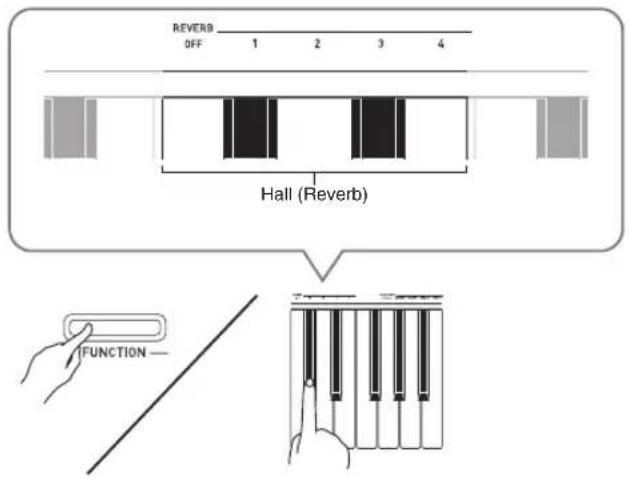

Hall (REVERB) ...... DE-28

Klangfarbenwahl DE-28

Bassdämpfer-Effekt DE-28

Dämpfergeräusch DE-28

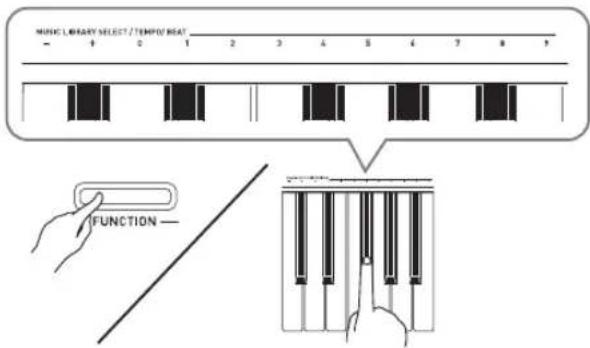

Musikbibliothek-Songwahl (MUSIC LIBRARY SELECT) ...... DE-29

Tempo (TEMPO) ...... DE-29

Schläge pro Takt (BEAT)...... DE-29

Metronomtempo (METRONOME TEMPO)...... DE-29

Metronomtakt (METRONOME BEAT) ...... DE-29

Wiedergabe/Stopp für Konzertspiel-Songs (CONCERT PLAY ▶/■) DE-29

Hören (LISTEN) DE-29

Lektion (LESSON) DE-29

Wiedergabe (PLAY)...... DE-29

Konzertspiel-Songwahl (SELECT +/-) ...... DE-29

Konzertspiel-Lautstärke (VOLUME +/-) ...... DE-29

Musikbibliothek-Lautstärke (ML Volume)...... DE-29

Metronom-Lautstärke...... DE-29

Temperierung ...... DE-30

Temperierungs-Basisnote...... DE-30

Temperierungswahl DE-30

Anschlags-dynamik (TOUCH RESPONSE) ..... DE-30

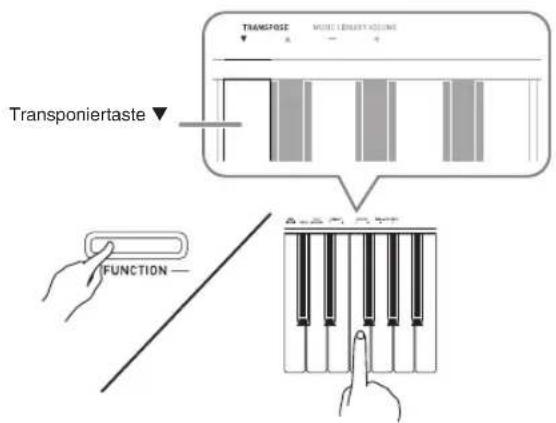

Keyboard-Tonhöhe (Transponierung) (TRANSPOSE) ...... DE-30

Keyboard-Stimmung (Tuning)...... DE-30

Oktav-verschiebung...... DE-30

USB-Gerät-Modus DE-31

Local Control...... DE-31

Sendekanal...... DE-31

Bestätigungston DE-31

Datensicherung...... DE-31

Bedienungssperre...... DE-31

Anschließen an einen

Computer......DE-32

Mindestsystemanforderungen an den Computer....DE-32

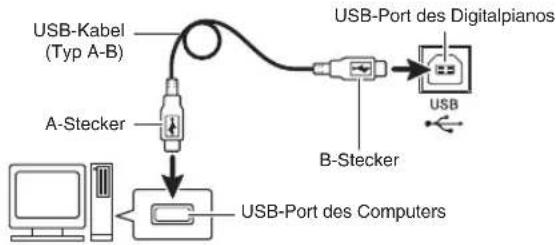

Digitalpiano an den Computer anschließen......DE-32

MIDI verwenden......DE-33

Übertragen von Songdaten mit einem Computer ...DE-33

Referenz......DE-41

Störungsbeseitigung ......DE-41

Technische Daten......DE-42

Vorsichtsmaßregeln zur Benutzung......DE-43

Anhang ...... A-1

Liste der Klangfarben...... A-1

Konzertspiel-Liste A-1

Musikbibliothek-Liste A-1

MIDI Implementation Chart

Die in dieser Anleitung verwendeten Firmen- und Produktnamen sind eventuell eingetragene Marken anderer Inhaber.

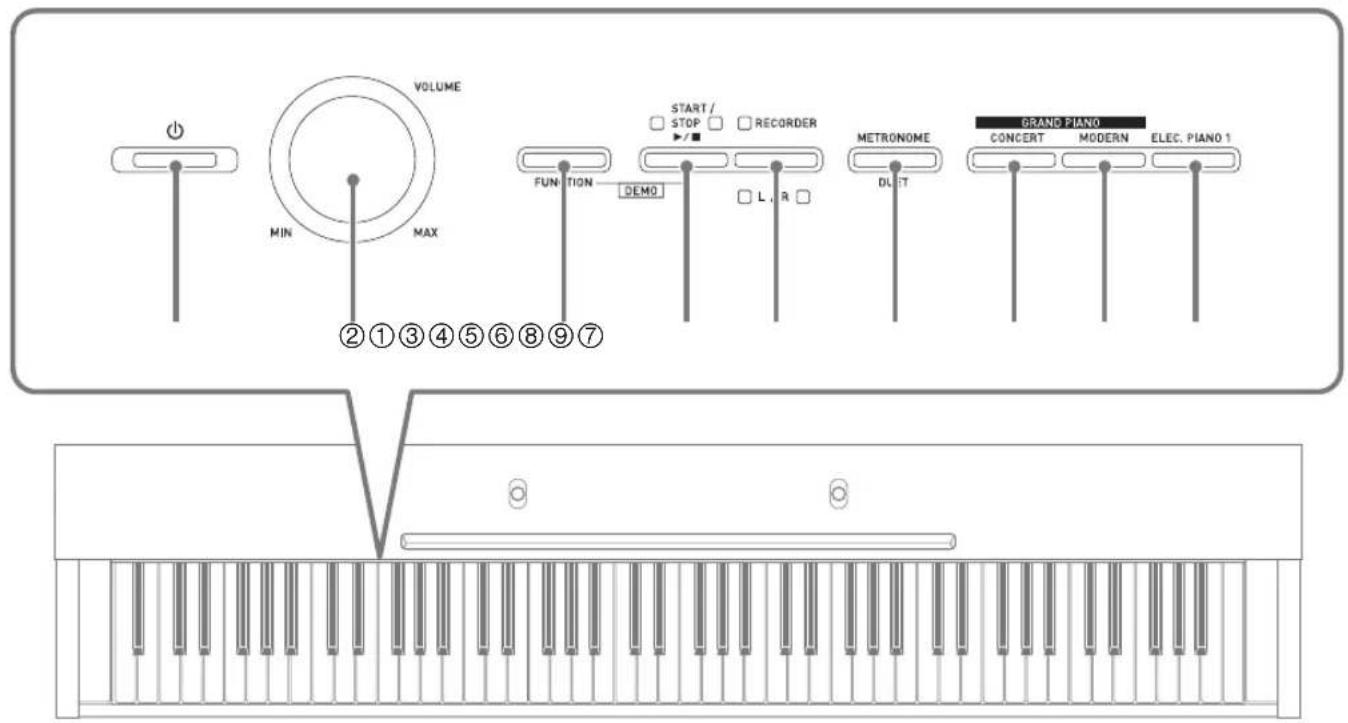

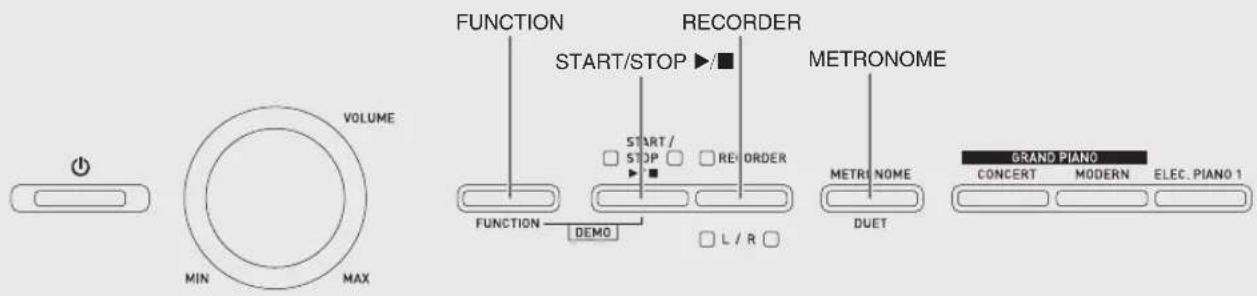

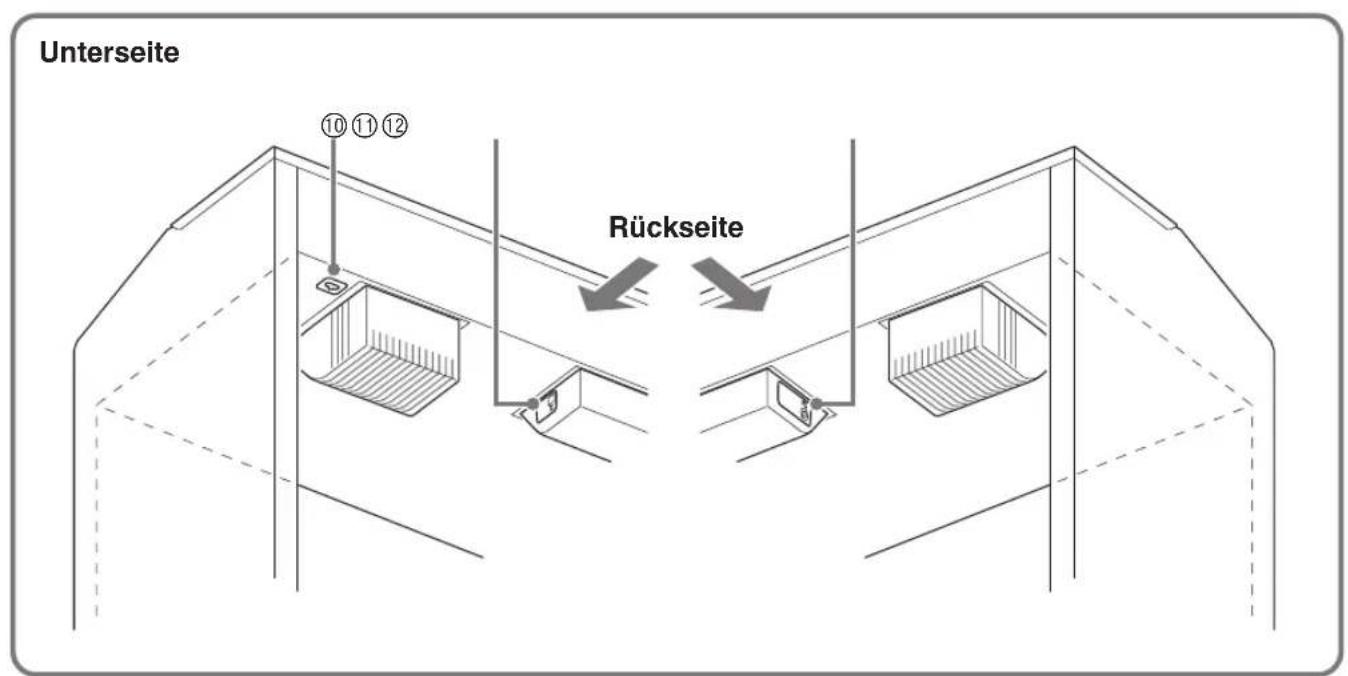

Allgemeine Anleitung

HINWEIS

• Die hier fett gedruckten Bezeichnungen sind im Text dieser Anleitung stets durch Fettdruck hervorgehoben.

① ⏻-Taste (Strom)

⑧ GRAND PIANO (MODERN) (Flügeltaste (Modern))

② VOLUME (Lautstärkeregler)

⑨ ELEC. PIANO 1 (Elektropiano-Taste 1)

③ FUNCTION (Funktionstaste)

⑩ Pedalbuchse

④ START/STOP ▶/■, DEMO (Start/Stopp- & Demotaste)

⑪ USB-Port

⑤ RECORDER (L/R) (Recordertaste)

⑫ DC 12V-Anschluss

⑥ METRONOME, DUET (Metronom- & Duettaste)

⑬ PHONES (Kopfhörerbuchsen)

⑦ GRAND PIANO (CONCERT) (Flügeltaste (Konzert))

⑭ Stromlampe

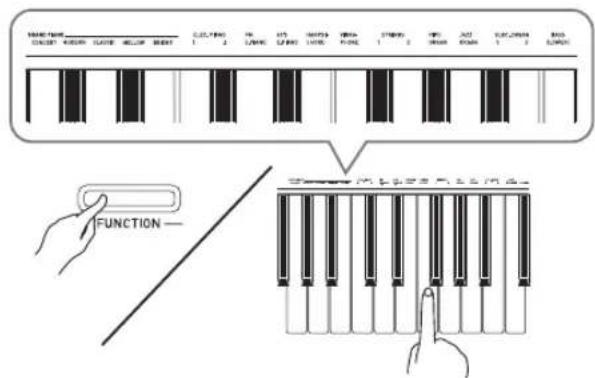

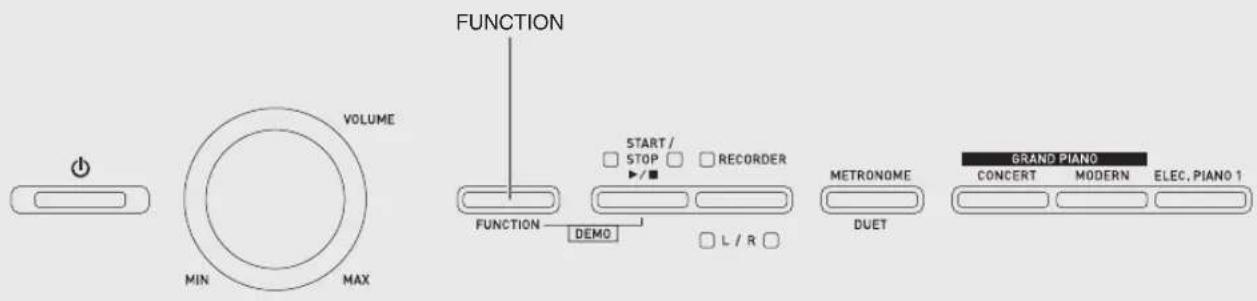

FUNCTION-Taste

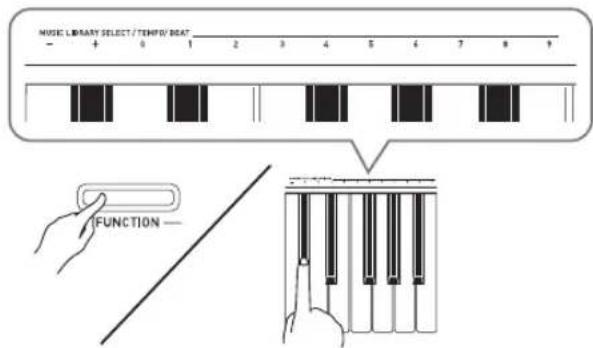

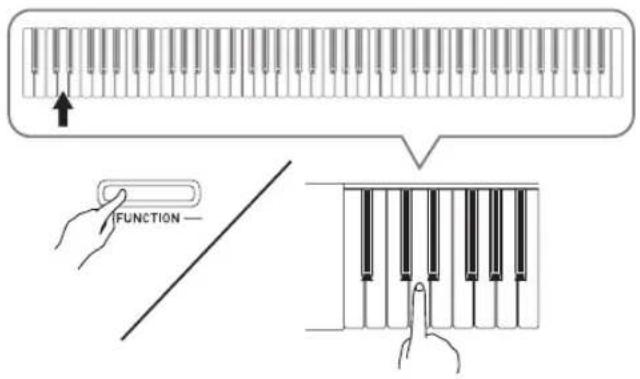

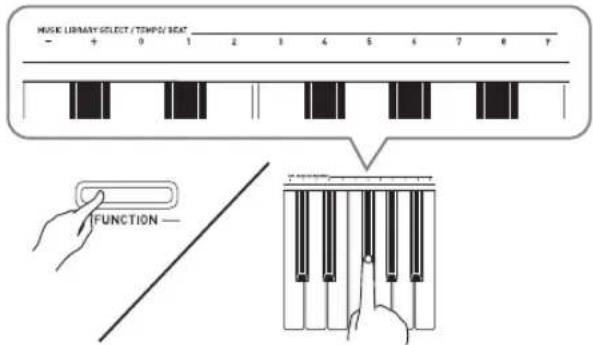

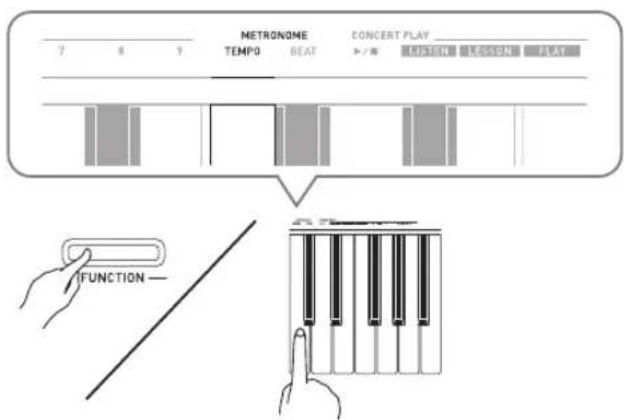

Die FUNCTION-Taste wird beim Konfigurieren einer Reihe von Digitalpiano-Einstellungen verwendet. Für die FUNCTION-Taste gilt im Wesentlichen das Folgende.

- Zum Ändern einer Einstellung wird die FUNCTION-Taste gedrückt gehalten, während die Taste betätigt wird, der die zu wählende Einstellung zugeordnet ist.

Wenn Sie eine Tastaturtaste zum Konfigurieren einer Einstellung drücken, ertönt ein Bestätigungston.

Beispiel: „Eine Klangfarbe wählen“ auf Seite DE-9

- Näheres zur Bedienung und den Einstellungen siehe „Konfigurieren von Einstellungen über die Tastatur“ auf Seite DE-25.

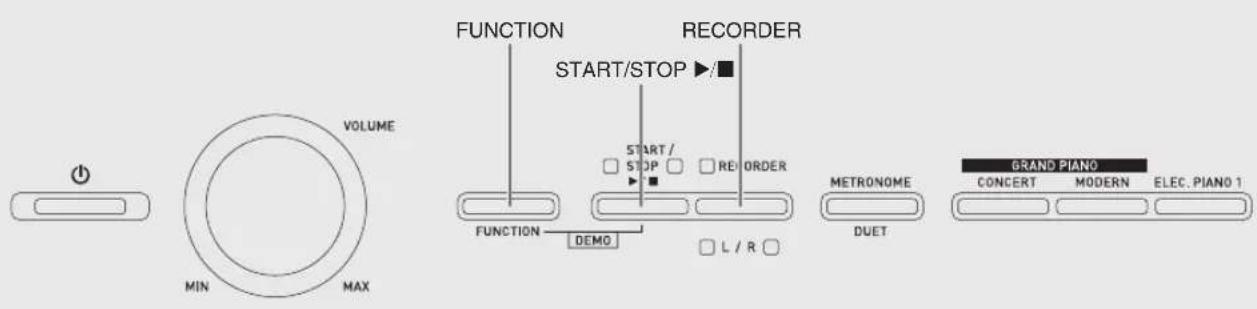

- Die nachstehende Tabelle zeigt, wie sich durch Drücken der FUNCTION-Taste die Funktion einer Reihe von Tasten ändert.

Taste:	Funktion bei gedrückt gehaltener FUNCTION-Taste:
START/STOP ▶/■	Startet und stoppt die Demostück-Wiedergabe.

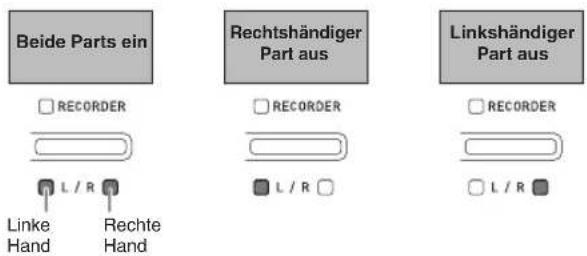

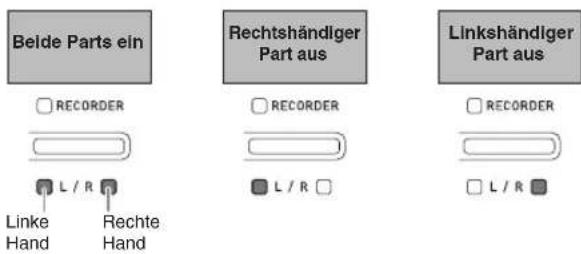

RECORDER	Wählt den Part der linken Hand und den Part der rechten Hand.
METRONOME Schaltet Duett ein und aus.

Speichern von Einstellungen und Bedienungssperre

Sie können die aktuellen Einstellungen des Digitalpianos speichern und die Tasten zum Schutz vor Bedienungsfehlern sperren. Näheres siehe „Parameterliste“ auf den Seiten DE-28 - DE-31.

Rücksetzen des Digitalpianos auf die Werksvorgaben

Führen Sie die nachstehende Anleitung aus, wenn Sie die gespeicherten Daten und Einstellungen des Digitalpianos auf ihre Anfangsvorgaben zurücksetzen möchten.

1. Schalten Sie das Digitalpiano aus.

2. Halten Sie die beiden Tasten ELEC. PIANO 1 und FUNCTION gedrückt und drücken Sie dabei die ⏻-Taste (Strom).

3. Halten Sie die Tasten ELEC. PIANO 1 und FUNCTION gedrückt, während auf dem Digitalpiano der nachstehende Vorgang abläuft.

(1) Die Anzeigelampen der Tasten GRAND PIANO (CONCERT), GRAND PIANO (MODERN) und ELEC. PIANO 1 beginnen der Reihe nach zu blinken.

(2) Das aufeinanderfolgende Blinken wird allmählich schneller.

(3) Nach einiger Zeit stoppt das Blinken.

1. Geben Sie die Tasten ELEC. PIANO 1 und FUNCTION frei.

- Das Digitalpiano initialisiert sein internes System. Nach einer kurzen Weile ist das Digitalpiano dann benutzbar.

HINWEIS

- Näheres zum Ein- und Ausschalten finden Sie unter „Ein- oder Ausschalten des Stroms“ (Seite DE-6).

Vorbereitung

Netzdose

Das Digitalpiano ist für Versorgung aus einer normalen Haushaltssteckdose konstruiert. Schalten Sie das Digitalpiano bitte unbedingt aus, wenn es nicht benutzt wird.

Benutzen des Netzadapters

Verwenden Sie ausschließlich den für dieses Digitalpiano vorgeschriebenen Netzadapter (JEITA-Norm mit vereinheitlichter Steckerpolarität). Der Gebrauch eines anderen Netzadapters könnte einen Defekt des Digitalpianos verursachen.

Vorgeschriebener Netzadapter: AD-A12150LW

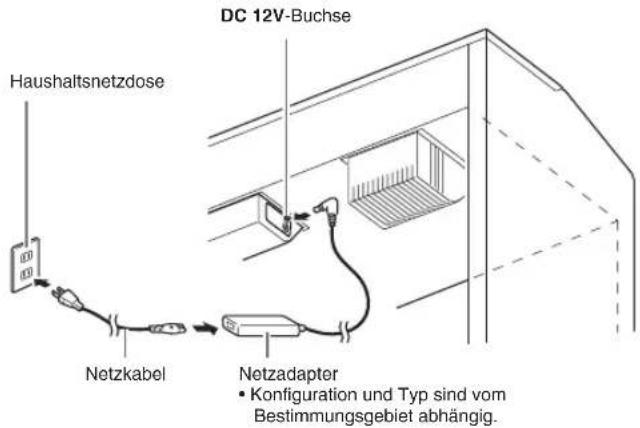

- Schließen Sie den Netzadapter wie unten in der Illustration gezeigt über das mitgelieferte Netzkabel an.

Bitte beachten Sie die nachstehenden Vorsichtsmaßregeln, um einer Beschädigung des Netzkabels vorzubeugen.

Während des Gebrauchs

• Ziehen Sie nicht mit übermäßiger Kraft am Kabel.
  • Ziehen Sie nicht wiederholt am Kabel.
• Verdrehen Sie das Kabel nicht am Stecker oder Anschluss.

Beim Bewegen

- Trennen Sie vor dem Bewegen des Digitalpianos unbedingt den Netzadapter von der Netzsteckdose.

Bei der Lagerung

- Sie können das Netzkabel in eine Schleife legen und bündeln, es darf aber nicht um den Netzadapter gewickelt werden.

WICHTIG!

• Schließen Sie den mit diesem Digitalpiano mitgelieferten Netzadapter (JEITA-Norm mit vereinheitlichter Steckerpolarität) auf keinen Fall an andere Geräte als dieses Digitalpiano an. Dies könnte eine Beschädigung zur Folge haben.
• Stellen Sie sicher, dass das Digitalpiano ausgeschaltet ist, bevor Sie den Netzadapter anschließen oder abtrennen.
• Bei langem Gebrauch wird der Netzadapter fühlbar warm. Dies ist normal und kein Hinweis auf ein Funktionsproblem.

Ein- oder Ausschalten des Stroms

1. Schalten Sie das Digitalpiano mit der ⏻ - Taste (Strom) ein.

• Dies lässt die ⏻-Taste (Strom) leuchten.
- Beim Einschalten des Digitalpianos läuft zunächst ein Startvorgang ab, um das System zu initialisieren. Während der Systeminitialisierung blinken etwa fünf Sekunden lang der Reihe nach die Lampen der Klangfarbentasten, um anzuzeigen, dass die Systeminitialisierung läuft.

1. Zum Ausschalten des Digitalpianos halten Sie die ⏻ -Taste (Strom) bitte gedrückt, bis die Taste erlischt.

HINWEIS

- Drücken der ⏻-Taste (Strom) zum Ausschalten des Stroms schaltet das Digitalpiano in einen Bereitschaftsstatus. Auch im Bereitschaftsstatus fließt im Digitalpiano noch ein geringer Strom. Wenn Sie das Digitalpiano längere Zeit nicht zu benutzen gedenken sowie im Falle eines heranziehenden Gewitters ziehen Sie bitte unbedingt den Netzstecker aus der Steckdose.

Ausschaltautomatik

Um Strom zu sparen, besitzt das Digitalpiano eine Ausschaltautomatik, die den Strom ausschaltet, wenn eine bestimmte Zeitdauer ohne weitere Bedienung verstreicht. Die Ansprechzeit der Ausschaltautomatik beträgt circa vier Stunden.

- Mit dem folgenden Vorgehen können Sie die Ausschaltautomatik auch vorübergehend deaktivieren.

■Ausschaltautomatik deaktivieren

1. Drücken Sie bei eingeschaltetem Digitalpiano die ⏻-Taste (Strom), um es auszuschalten.

2. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die ⏻-Taste (Strom), um das Digitalpiano einzuschalten.

• Dies deaktiviert die Ausschaltautomatik.

HINWEIS

- Wenn das Digitalpiano nach den obigen Schritten das nächste Mal ausgeschaltet wird, ist die Ausschaltautomatik danach wieder aktiviert.

Anschlüsse

WICHTIG!

- Vor Vornahme von Anschlüssen am Digitalpiano ist stets die Lautstärke mit dem VOLUME-Regler abzusenken. Nach dem Anschließen kann die Lautstärke wieder wunschgemäß eingestellt werden.

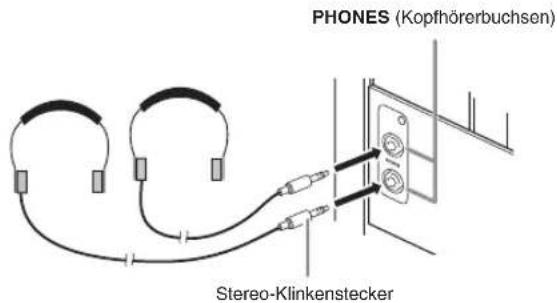

Anschließen von Kopfhörern

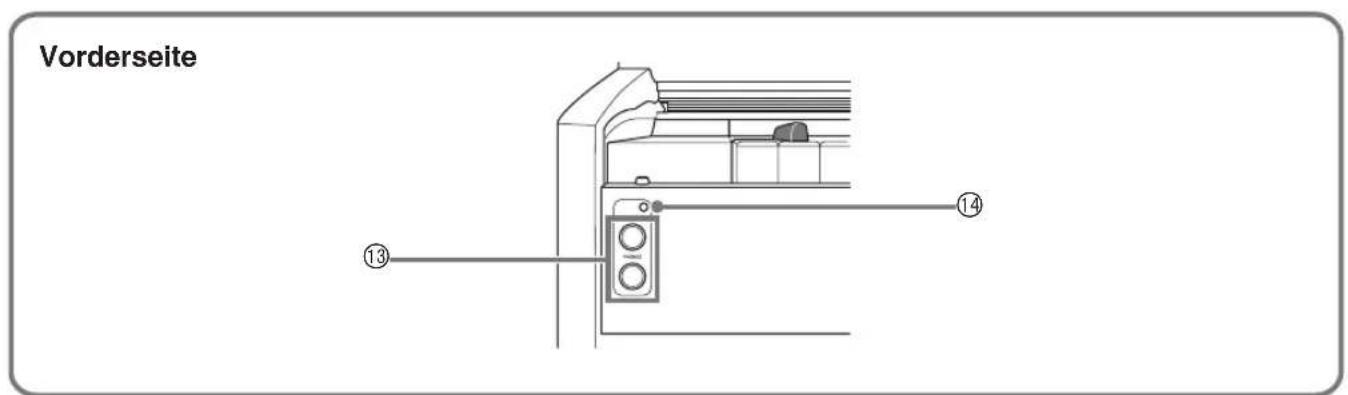

Vorderseite

Durch Anschließen eines Kopfhörers an eine der PHONES-Buchsen wird die Wiedergabe über die Lautsprecher abgeschaltet, wodurch auch spät nachts geübt werden kann, ohne damit andere zu stören. Zum Schutz des eigenen Gehörs ist bei der Benutzung eines Kopfhörers darauf zu achten, dass die Lautstärke nicht zu hoch eingestellt ist.

HINWEIS

• Schieben Sie den Kopfhörerstecker jeweils bis zum Anschlag in die PHONES-Buchse. Bei nicht weit genug eingeschobener Klinke erfolgt die Wiedergabe nur über eine Seite des Kopfhörers.
• Wenn der Stecker eines Kopfhörers nicht in die PHONES-Buchsen passt, verwenden Sie bitte einen im Handel erhältlichen geeigneten Zwischenstecker.
• Ziehen Sie beim Abtrennen eines Kopfhörers, der über einen Zwischenstecker angeschlossen ist, bitte auch den Zwischenstecker ab. Anderenfalls bleiben die Lautsprecher bei der Wiedergabe stummgeschaltet.

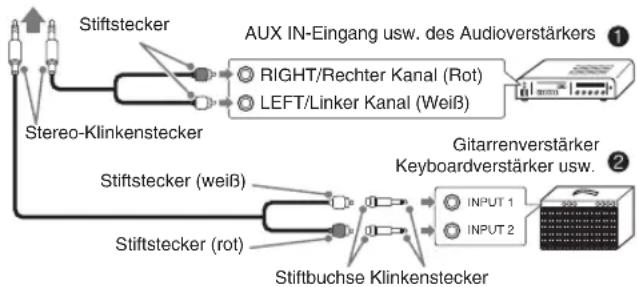

Anschließen eines Audiogeräts oder Verstärkers

Sie können an das Digitalpiano ein Audiogerät oder einen Musikinstrument-Verstärker anschließen und den Ton über externe Lautsprecher wiedergeben lassen, was eine höhere Lautstärke und bessere Klangqualität ermöglicht.

An eine der PHONES-Buchsen des Digitalpianos

Anschließen von Audiogeräten (Abb. ①)

Verbinden Sie die Geräte wie in Abbildung ① gezeigt mit handelsüblichen Anschlusskabeln (Klinkenstecker × 1, Stiftstecker × 2). Vergewissern Sie sich, dass das Kabel zum Anschließen an das Digitalpiano einen Stereo-Klinkenstecker besitzt. Wenn Sie ein Kabel mit Mono-Klinkenstecker verwenden, wird nur einer der beiden Stereokanäle übertragen. Normalerweise ist der Eingangswahlschalter des Audiogeräts auf den mit dem Digitalpiano belegten Anschluss (AUX IN etc.) zu schalten. Die Lautstärke wird mit dem VOLUME-Regler des Digitalpianos eingestellt.

Anschließen eines Musikinstrument-Verstärkers (Abb. ②)

Schließen Sie das Anschlusskabel* an einen der in Abbildung ② gezeigten Verstärkertypen an. Stellen Sie die Lautstärke am VOLUME-Regler des Digitalpianos ein.

* Digitalpiano : Stereo-Klinkenstecker Verstärker : Zum Einspeisen der Signale des linken und rechten Kanals. Wenn Sie nur einen der beiden Stecker anschließen, wird nur einer der beiden Stereokanäle übertragen.

Mitgeliefertes und optionales Zubehör

Verwenden Sie ausschließlich das für dieses Digitalpiano angegebene Zubehör.

Bei Verwendung von nicht zulässigem Zubehör besteht Brand-, Stromschlag- und Verletzungsgefahr.

HINWEIS

- Näheres über separat für dieses Produkt erhältliches Zubehör finden Sie im CASIO Katalog, der beim Fachhändler verfügbar ist, und auf der CASIO Website unter folgender Adresse (URL): http://world.casio.com/

Spielen mit verschiedenen Klangfarben

Wählen und Spielen einer Klangfarbe

Dieses Digitalpiano besitzt 18 vorinstallierte Klangfarben.

• Die Namen der Klangfarben sind über den Tasten angegeben, denen sie zugeordnet sind.

Eine Klangfarbe wählen

1. Wählen Sie die gewünschte Klangfarbe.

- Zum Wählen von GRAND PIANO (CONCERT oder MODERN) oder ELEC. PIANO 1

- Drücken Sie zum Wählen eine der GRAND PIANO-Tasten (CONCERT oder MODERN) oder die ELEC. PIANO 1-Taste.

• Die Kontrolllampe der gewählten Klangfarbe leuchtet.

- Zum Wählen einer der anderen Klangfarben

- Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste, der die gewünschte Klangfarbe zugeordnet ist.

1. Stellen Sie mit dem VOLUME-Regler die Lautstärke ein.

HINWEIS

- Die ersten fünf der 18 vorinstallierten Klangfarben des Digitalpianos sind Konzertflügel-Klangfarben. Jede Klangfarbe hat eine ausgeprägte eigene Charakteristik und Sie sollten jeweils die Klangfarbe wählen, die am besten zum gespielten Song und Ihren persönlichen Präferenzen passt. Die Klangfarben CONCERT und MODERN sind für schnellen, einfachen Zugriff direkt abrufbar.

Klangfarbenname	Charakteristik
CONCERT Dies ist	eine kompletteKonzertflügel-Klangfarbe mitLinear Morphing* für dynamische und natürliche Klangänderungen. Diese Klangfarbe wurde auf die Wiedergabe von Dämpfer-, Resonanz- und anderen Klaviernuancen optimiert, womit sie ideale Eignung für praktisch jeden Klaviervortrag bietet.
MODERN Diese Klangfarbe bietet einen hellen Konzertflügelklang. Lautstärke und Timbre dieser Klangfarbe zeichnen sich durch schnelles Ansprechen auf die Anschlagstärke und relativ tiefen Nachhall aus. Dieser Klang eignet sich besonders für dynamische und spritzige Darbietungen.
CLASSIC Dies ist ein natürlicher Pianoklang, der dem eines akustischen Klaviers sehr nahe kommt. Während der Nachhall und andere auffällige Effekte eher gedämpft sind, ist die Resonanz stärker ausgeprägt, was zarte Nuancen zum Ausdruck bringt. Dieser Klang eignet sich besonders für den Unterricht und zum Üben.
MELLOW Warme und weiche Piano-Klangfarbe
BRIGHT Helle und klare Piano-Klangfarbe

* Eine Funktion, die mit Hilfe von Computer-Morphing-Technologie nahtlose Übergänge zwischen Klang-Samples ermöglicht, die mit unterschiedlicher Dynamik von einem großen Konzertflügel aufgenommen wurden.

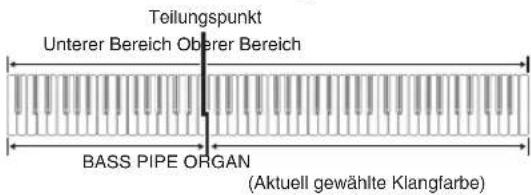

Bassklang (BASS)

Wählen von Klang BASS (LOWER) in Schritt 1 des obigen Vorgehens legt die gewählte Bassklangfarbe auf den unteren Bereich (linke Seite) der Tastatur. Dem oberen Bereich (rechte Seite) wird die Klangfarbe zugewiesen, die beim Drücken der Taste BASS (LOWER) gewählt war.

- Mit BASS (LOWER) können Sie die Tastatur effektiv auf zwei verschiedene Klangfarben aufteilen.

HINWEIS

• Zum Zurückschalten der Tastatur auf eine einzige Klangfarbe wählen Sie bitte einen anderen Klang als BASS (LOWER).
• Sie können BASS (LOWER) nicht bei Aufnahme auf Spur 2 wählen.
• Sie können über die Einstellungen vorgeben, dass der Hall von Klangfarbe BASS (LOWER) bei niedergehaltenem Dämpfer- oder Sostenutopedal gehalten wird. Näheres finden Sie unter „Bassdämpfer-Effekt“ (Seite DE-28).

Mischen von zwei Klangfarben

Nach dem folgenden Vorgehen können Sie zwei Klangfarben für gleichzeitige Wiedergabe mischen (überlagern).

Beim Wählen der zu mischenden Klangfarben wird der zuerst gewählte Klang als Hauptklangfarbe und der zweite Klang als Zumischklangfarbe bezeichnet.

1. Halten Sie die FUNCTION-Taste gedrückt und drücken Sie dabei die Tastaturtaste für die erste zu mischende Klangfarbe und dann die Taste für die zweite Klangfarbe.

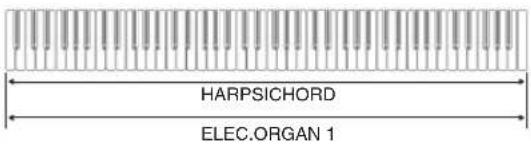

Beispiel: Zuerst die HARPSICHORD-Taste und dann die ELEC.ORGAN 1-Taste drücken.

1. Zum Beenden des Zumischens wählen Sie bitte durch Drücken der GRAND PIANO-Taste oder gemäß Vorgehen unter „Wählen und Spielen einer Klangfarbe“ (Seite DE-9) eine andere Klangfarbe.

HINWEIS

• Die Klangfarbe BASS (LOWER) ist nicht mit einer anderen Klangfarbe mischbar.
- Bei Aufnahme auf Spur 2 ist der Mischbetrieb nicht möglich.

Lautstärkebalance der beiden überlagerten Klangfarben abgleichen

1. Regeln Sie die Lautstärkebalance der einander überlagerten Klangfarben durch Drücken der unten gezeigten Tastaturtasten bei gedrückt gehaltener FUNCTION-Taste.

- Zum Zurückstellen der Lautstärkebalance auf die Vorgabeeinstellung halten Sie bitte die FUNCTION-Taste gedrückt und drücken Sie dabei beide Tasten gleichzeitig.

Verwenden von Effekten

Hall (Reverb) : Lässt die Noten nachhallen. Chorus : Verleiht den Noten zusätzliche Breite.

Hall auflegen

1. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste, der der gewünschte Halltyp zugeordnet ist.

Tastaturtaste Einstellung
OFF	Aus (OFF)
1	Zimmer
2	Kleiner Saal
3	Großer Saal
4	Stadion

Auflegen von Chorus auf eine Klangfarbe

1. Schalten Sie bei gedrückt gehaltener FUNCTION-Taste mit der CHORUS-Tastaturtaste durch die verfügbaren Einstellungen.

- Bei jedem Drücken der CHORUS-Tastaturtaste meldet das Digitalpiano wie in der nachstehenden Tabelle gezeigt mit Pieptönen die gewählte Einstellung.

Anzahl Pieptöne Einstellung
1 (lang)	Aus (OFF)
1 (kurz)	Leichter Chorus-Effekt
2	Mittelstarker Chorus-Effekt
3	Tiefer Chorus
4	Flanger (Zischeffekt)

Über DSP

DSP ermöglicht die digitale Erzeugung komplexer akustischer Effekte. Bei jedem Einschalten des Digitalpianos wird der DSP den einzelnen Klangfarben zugewiesen.

Benutzen der Digitalpiano-Pedale

Das Digital-Piano ist mit drei Pedalen ausgestattet: Dämpferpedal, Soft-Pedal und Sostenuto-Pedal.

Pedalfunktionen

- Dämpferpedal

Durch Betätigen des Dämpferpedals beim Spielen klingen die gespielten Noten anhaltend nach.

- Wenn eine GRAND PIANO-Klangfarbe (CONCERT/MODERN/CLASSIC/MELLOW/BRIGHT) gewählt ist, bewirkt das Pedal ein Nachklingen (mit Dämpferresonanz) wie beim Dämpferpedal eines akustischen Konzertflügels. Auch Halbpedal-Bedienung (nicht ganz durchgetretenes Pedal) wird unterstützt.

- Soft-Pedal

Dieses Pedal bedämpft Noten, die nach dem Treten des Pedals auf der Tastatur gespielt werden, und lässt sie weicher klingen.

- Sostenuto-Pedal

Auf Treten dieses Pedals werden nur die Noten der bei getretenem Pedal angeschlagenen Tasten gehalten, bis das Pedal wieder freigegeben wird.

HINWEIS

- Wenn das Treten des Pedals nicht den gewünschten Effekt erzeugt, ist möglicherweise das Pedalkabel nicht richtig angeschlossen. Siehe Schritt 1 unter „Anschließen des Kabels“ (Seite DE-40).

Deaktivieren der Dämpfergeräusch-Ausgabe

Das Dämpfergeräusch ist ein leicht metallisches Klingen, das auftritt, wenn der Dämpfer eines akustischen Pianos beim Treten des Dämpferpedals von den Saiten abhebt. Die Dämpferresonanz des Digitalpianos umfasst normalerweise auch das Dämpfergeräusch, dessen Ausgabe kann aber durch die nachstehende Bedienung deaktiviert werden.

1. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Dämpfergeräusch-Tastaturtaste (Seite DE-27).

- Mit jedem Drücken der Taste wechselt die Einstellung und das Digitalpiano gibt wie unten beschrieben einen Piepton aus.

– Langer Piepton: Dämpfergeräusch-Ausgabe deaktiviert

- Kurzer Piepton: Dämpfergeräusch-Ausgabe aktiviert

- Näheres finden Sie unter „Dämpfergeräusch“ auf Seite DE-28.

Benutzen des Metronoms

1. Drücken Sie die Taste METRONOME.

• Dies startet das Metronom.
• Die Lampe über der START/STOP ▶/■-Taste blinkt synchron zum Taktsignal des Metronoms.

2. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste METRONOME BEAT.

Gehen Sie bei weiter gedrückt gehaltener FUNCTION-Taste zu Schritt 3 weiter.

3. Drücken Sie bei vom vorstehenden Schritt her gedrückt gehaltener FUNCTION-Taste eine der BEAT-Tastaturtasten (0 bis 9), um die Zahl der Schläge pro Takt einzugeben.

- Sie können die Schläge pro Takt im Bereich von 0 bis 9 einstellen. In jedem Takt ertönt auf den ersten Schlag ein Klingelton und die restlichen Schläge werden durch Klicks markiert. Wenn Sie 0 einstellen, werden ohne Klingelton durchgehend Klicks ausgegeben. Diese Einstellung ist günstig zum Üben mit konstantem Takt.

4. Geben Sie die FUNCTION-Taste frei und halten Sie sie dann wieder gedrückt, wobei Sie die Tastaturtaste METRONOME TEMPO drücken.

Gehen Sie bei weiter gedrückt gehaltener FUNCTION-Taste zu Schritt 5 weiter.

5. Stellen Sie bei gedrückt gehaltener FUNCTION-Taste mit den TEMPO-Tasten einen Tempowert im Bereich von 20 bis 255 Schlägen pro Minute ein.

• Jedes Drücken einer der Tasten + und – erhöht bzw. vermindert den Tempowert um 1.
• Sie können auch über die Werteingabetasten (0 bis 9) einen bestimmten Tempowert eingeben.

6. Drücken Sie die METRONOME-Taste oder START/STOP ▶/■-Taste zum Ausschalten des Metronoms.

HINWEIS

• Wenn Sie die Anzahl Schläge und/oder das Tempo mit den Werteingabetasten (0 bis 9) eingeben und die Werte im jeweils zulässigen Bereich liegen, gibt das Digitalpiano beim Freigeben der FUNCTION-Taste einen hohen Piepton aus. Wenn ein Wert nicht im zulässigen Bereich liegt, ertönt ein tiefes Tonsignal.
• Sie können einen Tempowert auch anstelle der Schritte 4 und 5 des obigen Vorgehens wie nachstehend beschrieben eingeben.
• Stellen Sie bei gedrückt gehaltener METRONOME-Taste mit den TEMPO-Tastaturtasten einen Tempowert im Bereich von 20 bis 255 (Schläge pro Minute) ein.
• Gleichzeitiges Drücken der Tasten + und – in Schritt 5 des obigen Vorgehens schaltet auf das Tempo des Konzertspiel-Übungsstücks oder Musikbibliothek-Stücks, dass auf dem Digitalpiano zuletzt gewählt war. Drücken von + und – bei Aufnahme stellt den Tempowert auf 120 zurück.

Einstellen der Metronom-Lautstärke

Die nachstehende Einstellung kann jederzeit unabhängig davon vorgenommen werden, ob das Metronom wiedergegeben wird.

1. Weisen Sie bei gedrückt gehaltener FUNCTION-Taste mit den Metronom-Lautstärketasten einen Lautstärkewert im Bereich von 0 bis 42 an.

- Näheres zur Benutzung der Tastaturtasten für Einstellungen siehe „Für Einstellungen verwendete Tasten der Tastatur“ auf Seite DE-27.

- Jedes Drücken der ▼- oder ▲-Taste erhöht bzw. vermindert den Metronom-Lautstärkewert um 1.

HINWEIS

- Zum Zurückstellen auf die Vorgabeeinstellung drücken Sie gleichzeitig ▼ und ▲.

Spielen eines Klavierduetts

Mit dem Duettmodus können Sie die Klaviertastatur in der Mitte auftrennen, damit zwei Personen im Duett spielen können. Die linke und rechte Seite der Tastatur haben dann exakt den gleichen Umfang. Das linke Pedal wird zum Dämpferpedal für die linke Seite und das rechte Pedal zum Dämpferpedal für die rechte Seite.

Damit lässt sich die Tastatur zum Beispiel dafür einrichten, dass der Lehrer auf der linken Seite spielt und der Schüler ihm auf der rechten Seite folgt. Es kann auch ein Spieler im linken Bereich den Part der linken Hand und ein anderer im rechten Bereich den Part der rechten Hand spielen.

Tastatur

Pedalbedienung beim Spielen eines Duetts

HINWEIS

- Nur das Dämpferpedal für die Tastatur der rechten Seite unterstützt Halbpedal-Bedienung.

1. Wählen Sie die für das Duett gewünschte Piano-Klangfarbe.

Beispiel: GRAND PIANO (MODERN)

1. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die METRONOME-Taste, um Duett ein- und auszuschalten.

WICHTIG!

- Bei Aufnahme kann der Duettmodus nicht verwendet werden (Seite DE-21).

HINWEIS

- Sie können das Piano so konfigurieren, dass bei eingeschaltetem Duett der Ton des linken Tastaturbereichs über den linken Lautsprecher und der Ton des rechten Tastaturbereichs über den rechten Lautsprecher ausgegeben wird. Näheres finden Sie unter „Duett-Pan“ (Seite DE-28).

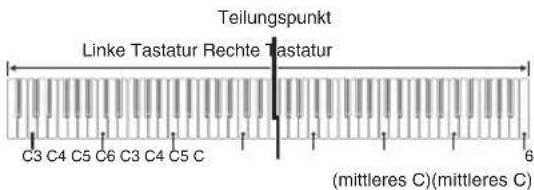

Ändern der Oktaven der Duett-Tastaturbereiche

Sie können die Bereiche der linken und rechten Tastatur in Oktaveneinheiten gegenüber der Vorgabeeinstellung abändern. Dies ist z.B. praktisch, falls der Bereich der Vorgabeeinstellung nicht ausreicht, wenn ein Spieler den Part der linken Hand und der andere den Part der rechten Hand spielt.

1. Drücken Sie bei gedrückt gehaltenen Tasten FUNCTION und METRONOME die

Tastaturtaste für C, auf der C4 (mittleres C) der linken Tastatur liegen soll.

Gehen Sie bei weiter gedrückt gehaltenen Tasten FUNCTION und METRONOME zum nachstehenden Schritt 2.

Beispiel: Drücken der Tastaturtaste des am weitesten links liegenden Cs (C4) weist den unten gezeigten Bereich zu.

(Gedrückte Taste)

2. Drücken Sie bei weiter gedrückt gehaltenen Tasten FUNCTION und METRONOME die Tastaturtaste für C, auf der C4 (mittleres C) der rechten Tastatur liegen soll.

HINWEIS

- Sie können die Tastaturen durch Verlassen und erneutes Aufrufen des Duettmodus auf die Bereiche der Vorgabeeinstellung zurückstellen.

Verwenden der vorinstallierten Songs (Konzertspiel, Musikbibliothek, Demo-Stücke)

Beim Digitalpiano sind 10 Klavier- und Orchester-Stücke (Concert Play 1 bis 10) und 60 Klaviersolos (Music Library 1 bis 60) vorinstalliert.

Mit Konzertspiel (Concert Play) können Sie zu einer Orchesterbegleitung mitspielen. Die Musikbibliothek (Music Library) ermöglicht das Üben berühmter Klavierstücke.

- Zum genüsslichen Anhören können Sie die 10 Konzertspiel-Stücke der Reihe nach von Anfang bis Ende abspielen lassen.

WICHTIG!

- Nach dem Wählen eines vorprogrammierten Songs kann es einige Sekunden dauern, bis die Songdaten eingelesen sind. Während die Daten geladen werden, sind Tastaturtasten und Tastenbedienung deaktiviert. Durch nachfolgende Bedienung während des Spielens auf der Tastatur setzt die Ausgabe aus.

Durchführen der Demo- Wiedergabe

1. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die START/STOP ▶/■-Taste.

2. Damit startet die Konzertspiel-Wiedergabe, beginnend mit Song 1.
   • Die Songs werden in der Reihenfolge ihrer Konzertspiel-Nummern abgespielt.

3. Sie können während der Wiedergabe eines Songs auf der Tastatur mitspielen. Der Tastatur wird die Klangfarbe zugewiesen, die für den wiedergegebenen Song vorprogrammiert ist.

4. Zum Ändern der Demowiedergabe auf einen anderen Song geben Sie bitte bei gedrückt gehaltener FUNCTION-Taste mit den CONCERT PLAY SELECT-Tastaturtasten (+ und −) eine Songnummer ein.

5. Jedes Drücken der Taste + oder – erhöht bzw. vermindert die Songnummer um 1.

6. Näheres zu den Konzertspiel-Songs siehe „Konzertspiel-Liste“ auf Seite A-1.

1. Drücken Sie erneut die START/STOP ▶/■-Taste, um die Wiedergabe der vorinstallierten Songs zu stoppen.

HINWEIS

- Außer dem oben beschriebenen Wählen eines Songs und Stoppen der Wiedergabe ist bei Demo-Wiedergabe keine Bedienung möglich.

Konzertspiel (CONCERT PLAY)

Konzertspiel enthält Aufnahmen eines Live-Orchesters, die Sie zum Mitspielen zu einer authentischen Begleitung verwenden können. Sie können Konzertspiel auch zum Üben in drei Schritten heranziehen.

Schritt 1: LISTEN

Hören Sie der Piano- und Orchester-Wiedergabe zu, um sich mit der Musik vertraut zu machen.

Schritt 2: LESSON

Üben Sie den Konzertspiel-Pianopart.

- Sie können den Part der linken oder rechten Hand eines vorinstallierten Songs abschalten und auf dem Piano mitspielen.

Schritt 3: PLAY

Spielen Sie zur Orchesterbegleitung mit.

• Konzertspiel umfasst 10 Songs mit Nummern von 1 bis 10.
• Konzertspiel enthält reelle Aufnahmen von einem Orchester. Dadurch können die Klänge der Instrumente von den wählbaren Klangfarben dieses Pianos abweichen (Seite DE-9). Dies bedeutet auch, dass die Konzertspiel-Wiedergabe auch Atem- und Aufführungsgeräusche enthält.

Üben mit einem Konzertspiel-Song

Einen Konzertspiel-Song anhören (LISTEN)

1. Halten Sie die FUNCTION-Taste gedrückt und scrollen Sie mit den CONCERT PLAY SELECT-Tastaturtasten + und – durch die Songnummern (1 bis 10).

- Näheres zu den Konzertspiel-Songs siehe „Konzertspiel-Liste“ auf Seite A-1.

2. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste LISTEN.

• Dies ruft den Hören-Modus zum Anhören der Klavier- und Orchester-Aufführung auf.
• Das Wiedergabetempo ist fix und kann bei der Wiedergabe im Hören-Modus nicht geändert werden.

3. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste CONCERT PLAY ▶/■ zum Starten der Wiedergabe.

• Die Wiedergabe stoppt automatisch, wenn das Ende des Songs erreicht ist.

4. Zum Stoppen der Wiedergabe drücken Sie bitte wieder bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste CONCERT PLAY ▶/■.

HINWEIS

- Wenn Sie möchten, können Sie die Lautstärke der Wiedergabe anpassen. Näheres finden Sie unter „Konfigurieren von Einstellungen über die Tastatur“ (Seite DE-25).

Den Pianopart üben (LESSON)

VORBEREITUNG

• Wenn Sie möchten, können Sie das Tempo der Wiedergabe ändern. Näheres finden Sie unter „Konfigurieren von Einstellungen über die Tastatur“ (Seite DE-25).

• Eine Reihe von Stücken enthalten Tempowechsel zur Erzeugung bestimmter musikalischer Effekte.

• Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste LESSON.

- Dies ruft den Lektion-Modus auf, der einfaches Mitspielen mit dem Pianopart ermöglicht.

1. Wählen Sie bei gedrückt gehaltener FUNCTION-Taste mit der RECORDER (L/R)-Taste den auszuschaltenden Part.

- Das Drücken der Taste schaltet den betreffenden Part ein (Lampe leuchtet) bzw. aus (Lampe erloschen).

1. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste CONCERT PLAY ▶/■ zum Starten der Wiedergabe.
   • Dies startet die Wiedergabe ohne den in Schritt 1 ausgeschalteten Part.
2. Spielen Sie den fehlenden Part auf der Tastatur.
3. Zum Stoppen der Wiedergabe drücken Sie bitte wieder bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste CONCERT PLAY ▶/■.

Zur Orchesterbegleitung mitspielen (PLAY)

1. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die PLAY-Tastaturtaste.

- Dies ruft den Wiedergabemodus auf, der den Orchesterpart ohne den Pianopart wiedergibt.

1. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste CONCERT PLAY ▶/■ zum Starten der Wiedergabe.
2. Das Wiedergabetempo ist fix und kann bei der Wiedergabe im Wiedergabemodus nicht geändert werden.
3. Spielen Sie den Pianopart auf der Tastatur.
4. Zum Stoppen der Wiedergabe drücken Sie bitte wieder bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste CONCERT PLAY ▶/■.

Musikbibliothek

Sie können die Musikbibliothek zum genüsslichen Musikhören und zum Üben von Pianosongs nutzen.

• Die Musikbibliothek enthält 60 Songs mit Nummern von 1 bis 60.
- Sie können darüber hinaus bis zu 10 Songs* von einem Computer in den Speicher des Digitalpianos importieren und ihnen Musikbibliothek-Songnummern von 61 bis 70 zuweisen.

* Sie können Musikdaten aus dem Internet herunterladen und dann vom Computer an den Speicher des Digitalpianos übertragen. Näheres finden Sie unter „Übertragen von Songdaten mit einem Computer“ auf Seite DE-33.

Wiedergeben eines ausgewählten Musikbibliothek-Songs

1. Die Songnummer eines zum Abspielen gewünschten Songs können Sie der „Musikbibliothek-Liste“ auf Seite A-1 entnehmen.

2. Halten Sie zum Wechseln auf einen anderen Song die FUNCTION-Taste gedrückt und geben Sie dabei mit den MUSIC LIBRARY SELECT-Tasten (+, -, 0 bis 9) die Nummer des gewünschten Songs ein.

- Jedes Drücken von einer der Tasten + und – erhöht bzw. vermindert die Songnummer um 1.

- Sie können auch über die Werteingabetasten (0 bis 9) eine bestimmte Songnummer eingeben.

1. Drücken Sie die Taste START/STOP ▶/■.

• Damit startet die Wiedergabe des Songs.

1. Zum Stoppen der Wiedergabe drücken Sie erneut START/STOP ▶/■.

• Die Wiedergabe stoppt automatisch, wenn das Ende des Songs erreicht ist.

HINWEIS

• Gleichzeitiges Drücken der Tasten + und – stellt Songnummer 1 ein.
• Sie können auch das Wiedergabetempo und die Lautstärke des Songs anpassen. Näheres finden Sie unter „Konfigurieren von Einstellungen über die Tastatur“ auf Seite DE-25.

Üben mit einem Song aus der Musikbibliothek

Sie können den Part der linken oder rechten Hand eines Songs abschalten und auf dem Piano mitspielen.

HINWEIS

- Die Musikbibliothek enthält eine Reihe von Duetten. Wenn ein Duett gewählt ist, können Sie den Ton des ersten Pianoparts oder zweiten Pianoparts abschalten und mit dem Song mitspielen.

VORBEREITUNG

• Wählen Sie den zu übenden Song und stellen Sie das Tempo ein. Siehe „Konfigurieren von Einstellungen über die Tastatur“ auf Seite DE-25.

• Eine Reihe von Stücken enthalten Tempowechsel zur Erzeugung bestimmter musikalischer Effekte.

• Wählen Sie bei gedrückt gehaltener FUNCTION-Taste mit der RECORDER (L/R)-Taste den auszuschaltenden Part.

- Das Drücken der Taste schaltet den betreffenden Part ein (Lampe leuchtet) bzw. aus (Lampe erloschen).

1. Drücken Sie die Taste START/STOP ▶/■.

• Dies startet die Wiedergabe ohne den in Schritt 1 ausgeschalteten Part.

1. Spielen Sie den fehlenden Part auf der Tastatur.

2. Zum Stoppen der Wiedergabe drücken Sie erneut START/STOP ▶/■.

Aufnahme und Wiedergabe

Sie können die gespielten Noten für späteres Abspielen im Speicher des Digitalpianos speichern.

Spuren (Tracks)

Die Aufzeichnung von Daten erfolgt in so genannten Spuren (Tracks), wobei jeder Song zwei Spuren umfasst: Spur 1 und Spur 2. Sie können die Spuren separat aufnehmen und dann kombinieren, um sie als einen einzigen Song gemeinsam abzuspielen.

Speicherkapazität

• Sie können im Speicher des Digitalpianos circa 5.000 Noten speichern.
• Bei knapp gewordenem Speicherplatz beginnt die RECORDER-Lampe schnell zu blinken.
  • Die Aufnahme stopp automatisch, wenn die maximale Zahl der speicherbaren Noten überschritten ist.

Aufgenommene Daten

• Spiel auf der Tastatur
  • Verwendete Klangfarbe
• Pedalbetätigungen
• Nachhall- und Chorus-Einstellungen (nur Spur 1)
• Tempo-Einstellung (nur Spur 1)
  • Mischklang-Einstellung (nur Spur 1)
  • Einstellung der Tastaturteilung (nur Spur 1)
  • Temperierungs- und Basisnote-Einstellungen (nur Spur 1)
  • Oktavenverschiebung-Einstellung (nur Spur 1)

Speicherung der Aufnahmedaten

• Durch Starten einer neuen Aufnahme werden die zuvor im Speicher aufgenommenen Daten gelöscht.
• Wenn Sie das Digitalpiano bei noch laufender Aufnahme ausschalten, wird die gesamte bis dahin erfolgte Aufnahme gelöscht. Achten Sie daher darauf, dass während eines Aufnahmevorgangs nicht versehentlich der Strom ausgeschaltet wird.

WICHTIG!

- CASIO COMPUTER CO., LTD. übernimmt keine Gewähr für etwaige Schäden, entgangene Gewinne oder Ansprüche dritter Personen, die aus dem Verlust von Aufnahmedaten resultieren, die durch Fehlbetrieb, eine Reparatur oder andere Ursachen gelöscht worden sind.

Benutzen der RECORDER-Taste

Mit der RECORDER-Taste kann in der nachstehenden Reihenfolge durch die Aufnahmeoptionen geschaltet werden.

Aufnehmen einer bestimmten Spur eines Songs

Nach Aufnahme von einer Spur eines Songs kann die andere Spur bei gleichzeitiger Wiedergabe der Aufnahme auf der ersten Spur aufgenommen werden.

1. Drücken Sie zweimal die RECORDER-Taste, damit deren Lampe blinkt.

• Die Lampe L beginnt zu blinken, was anzeigt, dass das Digitalpiano bereit für Aufnahme auf Spur 1 ist.

1. Zum Wechseln der Aufnahmespur drücken Sie bitte bei gedrückt gehaltener FUNCTION-Taste die RECORDER (L/R)-Taste.

- Überzeugen Sie sich, dass die Anzeigelampe für die Aufnahmespur blinkt.

Spur 1: L-Lampe

Spur 2: R-Lampe

Beispiel:Spur 1 gewählt

1. Wählen Sie die Klangfarbe und Effekte (nur Spur 1), mit denen die Aufnahme erfolgen soll.

• Klangfarbe (Seite DE-9)
• Effekte (Seite DE-12)

HINWEIS

- Wenn während der Aufnahme das Metronom wiedergegeben werden soll, Takt und Tempo einstellen und dann die METRONOME-Taste drücken. Näheres finden Sie unter „Benutzen des Metronoms“ auf Seite DE-14.

1. Beginnen Sie auf der Tastatur zu spielen.

• Die Aufnahme startet automatisch.

1. Drücken Sie zum Stoppen der Aufnahme die Taste START/STOP ▶/■.

2. Dadurch wechseln die Lampen der RECORDER-Taste und der bespielten Spur von Blinken auf konstantes Leuchten.

3. Zum Wiedergeben der gerade bespielten Spur drücken Sie die START/STOP ▶/■-Taste.

4. Wenn Sie die Aufnahme oder deren Wiedergabe beenden möchten, drücken Sie dazu die RECORDER-Taste, damit die dazugehörige Lampe erlischt.

Aufnehmen einer Songspur bei der Wiedergabe der anderen Spur

1. Drücken Sie die RECORDER-Taste, damit deren Lampe leuchtet.

1. Wählen Sie bei gedrückt gehaltener FUNCTION-Taste mit der RECORDER (L/R)-Taste die beim Aufnehmen wiederzugebende Spur.

2. Drücken Sie die RECORDER-Taste, damit deren Lampe blinkt.

• Die L-Lampe beginnt zu blinken.

1. Wählen Sie bei gedrückt gehaltener FUNCTION-Taste mit der RECORDER (L/R)-Taste die zu bespielende Spur.

- Überzeugen Sie sich, dass die Anzeigelampe für die Aufnahmespur blinkt.

Beispiel: Abhören von Spur 1 bei Aufnahme auf Spur 2

1. Wählen Sie die Klangfarbe und Effekte (nur Spur 1), die Sie für die Aufnahme verwenden möchten.

2. Drücken Sie die START/STOP ▶/■-Taste oder spielen Sie etwas auf der Tastatur.

- Dies startet die Wiedergabe der bespielten Spur und die Aufnahme auf der anderen Spur.

1. Drücken Sie zum Stoppen der Aufnahme die Taste START/STOP ▶/■.

Wiedergabe aus dem Speicher des Digitalpianos

1. Drücken Sie die RECORDER-Taste, damit deren Lampe leuchtet.

HINWEIS

- Wenn bereits beide Spuren eines Songs bespielt sind, können Sie, wenn Sie möchten, auch eine Spur ausschalten und nur die andere Spur wiedergeben.

1. Drücken Sie die Taste START/STOP ▶/■.

- Dies startet die Wiedergabe des Songs und/oder der gewählten Spur.

HINWEIS

- Sie können während der Wiedergabe einer Spur das Tempo ändern.

- Drücken Sie erneut die START/STOP ▶/■-Taste, um die Wiedergabe zu stoppen.

Löschen aufgenommener Daten

Nach dem folgenden Vorgehen kann eine einzelne Spur eines Songs getrennt gelöscht werden.

WICHTIG!

- Durch den nachstehenden Vorgang werden sämtliche Daten der gewählten Spur gelöscht. Bitte beachten Sie, dass die Löschung nicht rückgängig gemacht werden kann. Vergewissern Sie sich, dass Sie die Daten im Speicher des Digitalpianos nicht mehr benötigen, bevor Sie die folgenden Schritte ausführen.

1. Drücken Sie zweimal die RECORDER-Taste, damit deren Lampe blinkt.

1. Wählen Sie bei gedrückt gehaltener FUNCTION-Taste mit der RECORDER (L/R)-Taste die zu löscheide Spur.

2. Drücken Sie die RECORDER-Taste, bis deren Lampe leuchtet.

• Die Lampe der in Schritt 2 dieses Vorgehens gewählten Spur beginnt zu blinken. Beispiel: Wenn Spur 2 zum Löschen gewählt ist

1. Drücken Sie bitte erneut bei gedrückt gehaltener FUNCTION-Taste die RECORDER (L/R)-Taste.

2. Dies löscht die gewählte Spur und schaltet auf Wiedergabe-Bereitschaft.

3. Durch zweimaliges Drücken der RECORDER-Taste, durch das deren Lampe erlischt, kann der Löschvorgang jederzeit abgebrochen werden.

HINWEIS

- Ab Schritt 3 ist nur noch die RECORDER (L/R)-Taste des Digitalpianos verwendbar, bis der Löschvorgang in Schritt 4 konkret ausgeführt wird. Über andere Tasten ist keine Bedienung möglich.

Konfigurieren von Einstellungen über die Tastatur

Außer zum Wählen von Klangfarben und Songs (Konzertspiel oder Musikbibliothek) dient die FUNCTION-Taste in Kombination mit den Tastaturtasten auch zum Konfigurieren von Effekt-, Anschlagsdynamik- und anderen Einstellungen.

Einstellungen über die Tastatur vornehmen

1. Schlagen Sie unter „Parameterliste“ auf den Seiten DE-28 - DE-31 die vorzunehmende Einstellung nach und merken Sie sich die Einzelheiten.
2. Schlagen Sie unter „Für Einstellungen verwendete Tasten der Tastatur“ auf Seite DE-27 die Lage der Tasten zum Konfigurieren der gewünschten Einstellungen nach.
3. Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste, der die gewünschte Einstellung zugeordnet ist.

- Das Digitalpiano gibt einen Bestätigungston aus, nachdem es die Einstellung konfiguriert hat. Beispiel: Absenken der eingestellten Transposition um einen Halbton

1. Geben Sie die FUNCTION-Taste wieder frei, um die Einstellung abzuschließen.

HINWEIS

- Sie können das Digitalpiano so konfigurieren, dass in Schritt 3 kein Bestätigungston ausgegeben wird. Näheres siehe „ ^29 Bestätigungston“ unter „Parameterliste“ auf den Seiten DE-28 - DE-31.

Bedienungsweisen für Einstellungen über die Tastatur

Beim Konfigurieren von Einstellungen mit den Tastaturtasten werden vier verschiedene Bedienungsweisen verwendet: Typ A, Typ B, Typ C und Typ D.

Typ A: Direkteingabe

Beispiel: Drücken der STRINGS-Tastaturtaste zum Wählen der Klangfarbe STRINGS 1.

Typ B: Anheben und Absenken einer Einstellung mit den Tastaturtasten + und - oder ▼ und ▲

• Durch Gedrückthalten einer Taste erhöht bzw. vermindert sich die Einstellung mit erhöhter Geschwindigkeit.
• Zum Zurückstellen auf die Vorgabeeinstellung drücken Sie beide Tasten gleichzeitig.

Typ C: Eingabe von Werten mit den Zifferntasten (0 bis 9)

Beispiel: Zum Eingeben von „120“ bitte 1, 2, 0 drücken.

Typ D: Umschalten oder Weiterschalten von Einstellungen durch Drücken einer Tastaturtaste

• Wenn Sie eine Taste drücken, meldet das Digitalpiano durch Piepen, welche Einstellung gewählt wird.
• Ein langer Piepton gibt an, dass die betreffende Einstellung ausgeschaltet wird.

Beispiel: Wenn Chorus ausgeschaltet ist und Sie zweimal die CHORUS-Tastaturtaste drücken, piept das Digitalpiano zweimal und meldet damit, dass die Einstellung Mittelstarker Chorus gewählt wurde.

HINWEIS

- Welche Bedienungsweise für die jeweilige Einstellung geeignet ist, finden Sie unter „Bedienungsweise“ in der „Parameterliste“ auf den Seiten DE-28 - DE-31.

Für Einstellungen verwendete Tasten der Tastatur

- Die Nummern ① bis ③ entsprechen der Nummerierung unter „Parameterliste“ auf den Seiten DE-28 - DE-31.

[Linke Tastatur]

[Gesamt]

[Rechte Tastatur]

Parameterliste

Klangfarben

Parameter Einstellungen		Bedienungsweise (Seite DE-26)	Beschreibung Bemerkungen
15 Hall (REVERB) A	Aus (OFF), 1 bis 4 Vorgabe: 2	A Stellt den	Hall der Noten ein. (Seite DE-12)
16 Klangfarbenwahl	Siehe Seite DE-9. Vorgabe: GRAND PIANO (CONCERT)	A Weist der	Tastatur eine Klangfarbe zu. (Seite DE-9)
17 Chorus (CHORUS)	Aus (OFF), 1 bis 4 Vorgabe: Aus	D Stellt den	Umfang der Notenverstimmung ein. (Seite DE-12)
18 Brillanz (BRILLIANCE)	-3 bis 0 bis 3 Vorgabe: 0	B Stellt die	Brillanz der Noten ein. Drücken von [+] macht Noten heller und härter. Drücken von [-] macht Noten lieblicher und weicher.	Zum Zurückstellen der Einstellung auf ihre Anfangsvorgabe (0) drücken Sie [+] und [-] bitte gleichzeitig.
23 Mischbalance -24	bis 0 bis 24 Vorgabe: -10	B Bestimmt	die Lautstärkebalance zwischen der Haupt- und der Zumischklangfarbe. (Seite DE-11)	Zum Zurückstellen der Einstellung auf ihre Anfangsvorgabe (-10) drücken Sie [+] und [-] bitte gleichzeitig.
26 Duett-Pan Aus (OFF), Ein (ON) Vorgabe: Aus		D Im eingeschalteten Zustand wird der Ton des linken Tastaturbereichs über den linken Lautsprecher und den Ton des rechten Tastaturbereichs über den rechten Lautsprecher ausgegeben, wenn Duett eingeschaltet ist. (Seite DE-15)		Nur unterstützt, wenn eine Pianoklangfarbe gewählt ist. Hall wird nicht aufgelegt, wenn dieser Parameter eingeschaltet ist.
27 Bassdämpfer-Effekt	Aus (OFF), Ein (ON) Vorgabe: Aus	D Wenn im	eingeschalteten Zustand Klangfarbe BASS (LOWER) gewählt ist, wird bei Betätigung des Dämpferpedals oder Sostenutopedals anhaltend Hall auf Klangfarbe BASS (LOWER) aufgelegt. (Seite DE-10)
28 Dämpfergeräusch	Aus (OFF), Ein (ON) Vorgabe: Ein	D Aktiviert	/deaktiviert die Dämpfergeräusch-Ausgabe. (Seite DE-13)

■Song/Metronom

Parameter Einstellungen	Bedienungsweise (Seite DE-26)	Beschreibung Bemerkungen
6 Musikbibliothek-Songwahl (MUSIC LIBRARY SELECT)	1 bis 70Vorgabe: 1	B C	Wählt ein Stück aus der Musikbibliothek. (Seite DE-20)
6 Tempo (TEMPO)	20 bis 255Vorgabe: 120	B C	Legt das Tempo von Songs im Konzertspiel-Lektion-Modus, Musikbibliothek-Songs, Metronom, Aufnahme und Wiedergabe usw. fest. (Seite DE-14)
6 Schläge pro Takt (BEAT)	0 bis 9Vorgabe: 4	C Legt die Zahl der Metronomschläge pro Takt fest. (Seite DE-14)
7 Metronomtempo (METRONOME TEMPO)	-- Ruft einen Einstellmodus zumEingeben des Metronomtempos mit Tastaturtasten auf. Geben Sie den Tempowert mit den 6 TEMPO-Tastaturtasten ein. (Seite DE-14)		Die Einstellung des Metronomtempos kann nicht bei laufender Wiedergabe eines Konzertspiel-Songs im LISTEN-Modus oder PLAY-Modus vorgenommen werden.
8 Metronomtakt (METRONOME BEAT)	-- Ruft einen Einstellmodus zumEingeben des Metronomschläge pro Takt mit Tastaturtasten auf. Geben Sie die Zahl der Schläge mit den 6 BEAT-Tastaturtasten ein. (Seite DE-14)		Die Einstellung der Metronomschläge pro Takt kann nicht bei laufender Konzertspiel-oder Musikbibliothek-Wiedergabe geändert werden.
9 Wiedergabe/ Stopp für Konzertspiel-Songs (CONCERT PLAY ▶■)	Wiedergabe, Stopp D Schaltet einen Konzertspiel-Song zwischen Wiedergabe und Stopp um. (Seite DE-18)		Diese Einstellung kann bei laufender Aufnahme nicht geändert werden.
10 Hören (LISTEN)	- A Ruft den Konzertspiel-Hören-Modus auf. (Seite DE-18)		Diese Einstellung kann bei laufender Aufnahme nicht geändert werden. Diese Einstellung kann nicht bei laufender Musikbibliothek-Wiedergabe geändert werden.
11 Lektion (LESSON)	- A Ruft den Konzertspiel-Lektion-Modus auf. (Seite DE-19)		Diese Einstellung kann bei laufender Aufnahme nicht geändert werden. Diese Einstellung kann nicht bei laufender Musikbibliothek-Wiedergabe geändert werden.
12 Wiedergabe (PLAY)	- A Ruft den Konzertspiel-	Wiedergabemodus auf. (Seite DE-19)	Diese Einstellung kann bei laufender Aufnahme nicht geändert werden. Diese Einstellung kann nicht bei laufender Musikbibliothek-Wiedergabe geändert werden.
13 Konzertspiel-Songwahl (SELECT +/−)	1 bis 10Vorgabe: 1	B Weist eine Konzertspiel-Songnummer an. (Seite DE-18)	Diese Einstellung kann bei laufender Aufnahme nicht geändert werden. Diese Einstellung kann nicht bei laufender Musikbibliothek-Wiedergabe geändert werden.
14 Konzertspiel-Lautstärke (VOLUME +/−)	0 bis 42Vorgabe: 42	B Stellt den Lautstärkepegel für Konzertspiel-Wiedergabe ein.	Diese Einstellung kann bei laufender Aufnahme nicht geändert werden. Diese Einstellung kann nicht bei laufender Musikbibliothek-Wiedergabe geändert werden.
15 Musikbibliothek-Lautstärke (ML Volume)	0 bis 42Vorgabe: 42	B Stellt den Lautstärkepegel für Wiedergabe aus der Musikbibliothek ein.	Diese Einstellung kann bei laufender Aufnahme nicht geändert werden. Diese Einstellung kann nicht bei laufender Konzertspiel-Wiedergabe geändert werden.
16 Metronom-Lautstärke	0 bis 42Vorgabe: 36	B Legt die Metronom-Lautstärke fest. (Seite DE-15)

Tastatur

Parameter Einstellungen		Bedienungsweise (Seite DE-26)	Beschreibung Bemerkungen
4 Temperierung5 Temperierungs-Basisnote6 Temperierungs-wahl	Temperierung:0 bis 16Basisnote:-,+,0 bis 9 (C bis B)Vorgaben:Temperierung:0 (Gleichstufige Temperierung)Basisnote:C		Sie können die Skala (Temperierung) der Tastatur von der standardmäßig gleichstufig temperierten Stimmung auf eine andere, für z.B. indische Musik, arabische Musik, klassische Stücke usw. geeignetere Skala umstellen.·Bei Wahl einer anderen Temperierung als „Gleichstufig“ ist auch die Basisnote (Basisnote der Temperierung des aufgeführten Songs) einzustellen.·Weiteres zum Thema Temperierung finden Sie in der Sachliteratur zur Musiktheorie.
		Drücken Sie bei gedrückt gehaltener Taste FUNCTION wie unten beschrieben die betreffenden Tastaturtasten.1. Drücken Sie die 4Temperierung-Tastaturtaste.2. Wählen Sie mit den 6Temperierungswahl-Tastaturtasten die gewünschte Temperierung.Falls Sie von hier direkt zur Wahl der Basisnote weitergehen möchten, geben Sie Taste FUNCTION bitte frei und setzen Sie mit dem nachstehenden Vorgehen fort.<Wählen einer Basisnote>Drücken Sie bei gedrückt gehaltener Taste FUNCTION wie unten beschrieben die betreffenden Tastaturtasten.1. Drücken Sie die 5Basisnote-Tastaturtaste.2. Stellen Sie mit den 6Tastaturtasten für numerische Eingabe (-,+,0 bis 9) die Basisnote ein.		0: Gleichstufig /1: Reines Dur /2: Reines Moll /3: Pythagoräisch /4: Kirnberger 3 /5: Werckmeister /6: Mitteltönig /7: Rast /8: Bayati /9: Hijaz /10: Saba /11: Dashti /12: Chahargah /13: Segah /14: Gurjari Todi /15: Chandrakauns /16: Charukeshi:Basisnoten:-: C / +: C#/ 0: D / 1: F#/ 2: E /3: F / 4: F#/ 5: G / 6: A#/ 7: A /8: B#/ 9: BDiese Einstellung kann nicht bei laufender Konzertspiel-Wiedergabe geändert werden.
18 Anschlags-dynamik (TOUCH RESPONSE)	Aus (OFF), 1 bis 3Vorgabe: 2	D Gibt die relative	Stärke des Tastenanschlags vor.Einstellen eines kleineren Wertes ergibt ein leichteres Ansprechen für kraftvollen Sound.	Beim Drücken der Tastaturtaste ertönen Pieptöne, die die aktuelle Einstellung angeben.Einmal (lang): AusEinmal (kurz): 1Zweimal: 2Dreimal: 3
20 Keyboard-Tonhöhe (Transponierung) (TRANSPOSE)	-12 bis 0 bis 12Vorgabe: 0	B Erhöht bzw. senkt	die Tonhöhe des Digitalpianos in Halbtonschritten.	Die Transponiereinstellung kann nicht bei laufender Konzertspiel-Wiedergabe, Musikbibliothek-Wiedergabe oder im Duettmodus geändert werden.Durch Anheben der Digitalpiano-Tonhöhe können sich Verzerrungen bei den obersten Noten des Bereichs ergeben.
22 Keyboard-Stimmung (Tuning)	415,5 Hz bis 440,0 Hz bis 465,9 HzVorgabe: 440,0 Hz	B Hebt bzw. senkt die	Grundtonhöhe des Digitalpianos in 0,1-Hz-Schritten gegenüber der Standardtonhöhe A4 = 440,0 Hz.	Die Tonhöhe-Einstellung kann nicht bei laufender Konzertspiel-oder Musikbibliothek-Wiedergabe geändert werden.
23 Oktav-verschiebung	-2 bis 0 bis 2Vorgabe: 0	B Tastaturumfang in	Oktavenschritten ändern.	Sie können für die Parts der Haupt- und der Zumischklangfarbe getrennte Oktavverschiebungen einstellen.Für die Parts bei Tastaturteilung ist keine Oktavverschiebung einstellbar.

■MIDI- und andere Einstellungen

Parameter Einstellungen		Bedienungsweise (Seite DE-26)	Beschreibung Bemerkungen
1 USB-Gerät-Modus	MIDI, Speicherung Vorgabe: MIDI	D Wenn das Digitalpiano über ein USB-Kabel an einen Computer angeschlossen wird, wechselt es automatisch in den MIDI-Modus. Wählen Sie Speicherung beim Speichern von Songdaten aus dem Recorderspeicher auf einem Computer und beim Laden von Computer-Songdaten in den Speicher des Digitalpianos. (Seite DE-33)	Wenn Speicherung für diese Einstellung gewählt ist, blinken die Lampen der Tasten GRAND PIANO (CONCERT, MODERN) und ELEC. PIANO 1 und alle anderen Lampen sind erloschen.Der Digitalpiano-Betrieb ist dabei vollständig deaktiviert.Die Tastaturtaste für den USB-Gerät-Modus dient zum Weiterschalten zwischen den MIDI- und Speichermodi.
2 Local Control Off	(Aus), On (Ein)Vorgabe: Ein	D Wählen von „Aus“ für Local Control schaltet die Klangquelle des Digitalpianos aus, so dass beim Anschlagen einer Taste kein Ton erzeugt wird.	Die Local Control-Einstellung kann nicht bei laufender Konzertspiel- oder Musikbibliothek-Wiedergabe geändert werden.
3 Sendekanal 1 bis	16Vorgabe: 1	B Legt einen der MIDI-Kanäle (1 bis 16) als den Sendekanal fest, der zum Senden von MIDI-Meldungen an externe Geräte verwendet wird.
29 Bestätigungston	Off (Aus), On (Ein)Vorgabe: Ein	D Wählen von „Aus“ deaktiviert die Ausgabe des Bestätigungstons beim Drücken einer Tastaturtaste mit gedrückt gehaltener FUNCTION-Taste.	Diese Einstellung wird auch nach Ausschalten des Digitalpianos beibehalten.Die Bestätigungston-Einstellung kann nicht bei laufender Konzertspiel- oder Musikbibliothek-Wiedergabe, bei Metronom-Wiedergabe oder bei Aufnahme geändert werden.
30 Datensicherung	Off (Aus), On (Ein)Vorgabe: Aus	D Wenn für diese Einstellung „Ein“ gewählt ist, speichert das Digitalpiano die aktuellen Einstellungen1 und stellt diese beim nächsten Einschalten wieder her.Wenn „Aus“ gewählt ist, werden die Einstellungen*2 bei jedem Einschalten des Digitalpianos auf die Anfangsvorgaben zurückgestellt.	Die Datensicherung-Einstellung kann nicht bei laufender Konzertspiel- oder Musikbibliothek-Wiedergabe, bei Metronom-Wiedergabe, im Duettmodus oder bei Aufnahme geändert werden.*1 Folgende Einstellungen werden nicht gespeichert.DuettmodusMusikstück-LR (Part)Local Control*2 Außer Bestätigungston-Ein/Aus-Einstellung.
31 Bedienungssperre	Off (Aus), On (Ein)Vorgabe: Aus	D Wählen von „Ein“ für diese Einstellung sperrt die Tasten (außer Taste ⏻ (Strom) und zum Entsperren benötigte Tasten) des Digitalpianos, so dass keine Bedienung möglich ist.Aktivieren Sie die Bedienungssperre, um vor Folgen einer unbeabsichtigten Tastenbetätigung geschützt zu sein.	Die Bedienungssperre-Einstellung kann nicht bei laufender Konzertspiel- oder Musikbibliothek-Wiedergabe, bei Metronom-Wiedergabe oder bei Aufnahme geändert werden

Anschließen an einen Computer

Sie können das Digitalpiano an einen Computer anschließen und MIDI-Daten zwischen den beiden Geräten austauschen. Sie können Wiedergabedaten vom Digitalpiano an handelsübliche Musiksoftware senden, die auf dem Computer läuft, oder MIDI-Daten vom Computer zur Wiedergabe an das Digitalpiano senden.

Mindestsystemanforderungen an den Computer

Nachstehend sind die Mindestanforderungen genannt, die das Computersystem für das Senden und Empfangen von MIDI-Daten erfüllen muss. Bitte vergewissern Sie sich, dass der Computer diesen Bedingungen entspricht, bevor Sie das Digitalpiano anschließen.

- Betriebssystem

Windows® XP (SP2 oder später)*1

Windows Vista® *2

Windows® 7*3

Windows® 8 *4

Windows® 8.1 *5

Mac OS ^® X (10.3.9, 10.4.11, 10.5.X, 10.6.X, 10.7.X, 10.8.X, 10.9.X)

*1: Windows XP Home Edition Windows XP Professional (32 Bit)

*2: Windows Vista (32 Bit)

*3: Windows 7 (32 Bit, 64 Bit)

*4: Windows 8 (32 Bit, 64 Bit)

*5: Windows 8.1 (32 Bit, 64 Bit)

USB-Port

WICHTIG!

- Schließen Sie das Gerät auf keinen Fall an einen Computer an, der die obigen Bedingungen nicht erfüllt. Anderenfalls besteht die Möglichkeit, dass beim Computer Probleme auftreten.

Digitalpiano an den Computer anschließen

WICHTIG!

- Bitte befolgen Sie exakt die Schritte der nachstehenden Anleitung. Bei falscher Anschlussweise kann das Senden und Empfangen von Daten unmöglich sein.

1. Schalten Sie das Digitalpiano aus und starten Sie dann den Computer.

- Starten Sie noch nicht die Musiksoftware auf dem Computer!

1. Schließen Sie den Computer nach dem Starten über ein handelsübliches USB-Kabel an das Digitalpiano an.

1. Schalten Sie das Digitalpiano ein.

- Falls dies das erste Mal ist, dass Sie das Digitalpiano an den Computer anschließen, wird auf dem Computer automatisch die zum Senden und Empfangen erforderliche Treibersoftware installiert.

1. Starten Sie die im Handel erhältliche Musiksoftware auf dem Computer.

2. Wählen Sie in den Einstellungen der Musiksoftware eine der folgenden Optionen als MIDI-Standardgerät.

CASIO USB-MIDI: Für Windows Vista, Windows 7, Windows 8, Windows 8.1, Mac OS X

USB-Audiogerät : Für Windows XP

- Näheres zum Wählen des MIDI-Geräts finden Sie in der Benutzerdokumentation der verwendeten Musiksoftware.

WICHTIG!

- Bitte schalten Sie unbedingt das Digitalpiano ein, bevor Sie die Musiksoftware auf dem Computer starten.

HINWEIS

- Sobald die Verbindung erfolgreich hergestellt werden kann, können Sie das USB-Kabel angeschlossen lassen, wenn Sie den Computer und/oder das Digitalpiano ausschalten.

- Nähere Einzelheiten zu den technischen Daten und Anschlüssen im Zusammenhang mit dem Senden und Empfangen von MIDI-Daten mit diesem Digitalpiano finden Sie im neuesten Support-Info auf der Website unter der folgenden Adresse. http://world.casio.com/

MIDI verwenden

Was ist MIDI?

Die Abkürzung MIDI steht für „Musical Instrument Digital Interface“ und ist die Bezeichnung eines weltweiten Standards für Digitalsignale und Verbinder, der es ermöglicht, zwischen Musikinstrumenten und Computern (Maschinen) verschiedener Hersteller Musikdaten auszutauschen.

HINWEIS

- Näheres zur MIDI-Implementation finden Sie auf der CASIO-Website unter: http://world.casio.com/.

Siehe „Sendekanal“ und „Local Control“ auf Seite DE-31.

Übertragen von Songdaten mit einem Computer

Die in diesem Abschnitt beschriebenen Vorgehen ermöglichen das Übertragen von Recorder-Speicherdaten zur Speicherung an einen Computer und das Laden von Songs in den Anwendersong-Speicher (Musikbibliothek 61 bis 70).

WICHTIG!

- Durch Ausschalten des Digitalpianos bei noch laufendem Datenaustausch mit einem Computer können die Daten im Speicher des Digitalpianos beschädigt werden. In einem solchen Falle startet beim nächsten Einschalten des Digitalpianos ein Speicher-Formatiervorgang. Bitte beachten Sie, dass dieser Formatiervorgang etwa 20 Sekunden dauert und während dieser Zeit keine Bedienung des Geräts möglich ist.

1. Führen Sie die Schritte 1 bis 3 der Anleitung unter „Digitalpiano an den Computer anschließen“ auf Seite DE-32 aus.

2. Stellen Sie den USB-Gerät-Modus des Digitalpianos auf Speicherung.

- Schlagen Sie bei gedrückt gehaltener FUNCTION-Taste die Tastaturtaste an, die dem USB-Gerät-Modus zugeordnet ist.

- Nach dem Ändern dieser Einstellung blinken die Lampen der Tasten GRAND PIANO (CONCERT, MODERN) und ELEC. PIANO 1 und alle anderen Lampen sind erloschen.

- Näheres finden Sie unter „USB-Gerät-Modus“ auf Seite DE-31.

1. Nehmen Sie am Computer die zum Anzeigen der Computer-Speichergeräte erforderliche Bedienung vor.

Falls Ihr Computer unter diesem Betriebssystem läuft:	Tun Sie dies:
Windows XP Doppelklicken Sie auf „Arbeitsplatz“.
Windows Vista, Windows 7 Doppelklicken Sie auf „Computer“.
Windows 8 Öffnen Sie einen Ordner.Klicken Sie im Navigationsfenster auf „Computer“.
Windows 8.1 Öffnen Sie einen Ordner.Klicken Sie im Navigationsfenster auf „PC“.
Mac OS Überspringen Sie Schritt 3und doppelklicken Sie auf „PIANO“ auf der Mac-Benutzeroberfläche.

- Der Speicher dieses Digitalpianos erscheint als „PIANO“ unter „Geräte mit Wechselmedien“.

4. Doppelklicken Sie auf „PIANO“.

• „PIANO“ enthält Ordner mit den Namen „MUSICLIB“ und „RECORDER“.
• Um vom Computer einen Anwendersong an das Digitalpiano zu übertragen, öffnen Sie bitte den Ordner „MUSICLIB“ und legen Sie den Song in einem der nummerierten Unterordner (61 bis 70) ab. Jeder Unterordner entspricht einer Musikbibliothek-Nummer: Unterorder 61 z.B. entspricht Musikbibliothek 61.
• Die Dateien im Ordner „RECORDER“ sind Songs, die mit der Recorderfunktion des Digitalpianos aufgenommen wurden. Sie können Dateien aus dem Ordner „RECORDER“ an einen anderen Ort auf dem Computer bewegen und aufgenommene Songdateien an das Digitalpiano zurückgeben, indem Sie sie in den Ordner „RECORDER“ legen.

Datentyp Ordnername	Dateiname und Erweiterung*
Anwendersongs MUSICLIB .MID: Daten in SMF-Format (Format 0/1).CM2: Daten im CASIO Originalformat
Recorder-Speicherdaten	RECORDER BIDREC01.CSR: Daten im CASIO Originalformat

* Bevor Sie mit einem Speicher- oder Ladevorgang beginnen, kontrollieren Sie bitte, dass die Dateinamenerweiterung den Angaben in dieser Spalte entspricht.

Bei Songs, die mit der Recorderfunktion des Digitalpianos aufgenommen wurden, ändern Sie bitte den Dateinamen auf einen Namen und eine Erweiterung aus dieser Spalte.

- Die Konfiguration der anfänglichen Vorgabe für Windows XP, Windows Vista, Windows 7, Windows 8 und Windows 8.1 ist auf Ausblenden von Dateinamen-Erweiterungen eingestellt. Führen Sie auf dem Computer zum Anzeigen der Dateinamen-Erweiterungen die folgende Bedienung aus.

- Zum Anzeigen von Dateinamen-Erweiterungen unter Windows XP

1. Öffnen Sie den gewünschten Ordner.
2. Klicken Sie auf [Ordner-Optionen] im [Tools]-Menü.
3. Klicken Sie auf das Register [Ansicht]. Entfernen Sie in der Liste [Erweiterte Einstellungen] die Markierung neben [Erweiterungen bei bekannten Dateitypen ausblenden].
4. Klicken Sie auf [OK].

- Zum Anzeigen von Dateinamen-Erweiterungen unter Windows Vista oder Windows 7

1. Öffnen Sie die Ordneroptionen durch Klicken auf [Start], [Systemsteuerung], [Darstellung und Anpassung] und dann [Ordneroptionen].
2. Klicken Sie auf das Register [Ansicht]. Entfernen Sie in der Liste [Erweiterte Einstellungen] die Markierung des Kontrollkästchens von [Erweiterungen bei bekannten Dateitypen ausblenden].
3. Klicken Sie auf [OK].

- Zum Anzeigen von Dateinamen-Erweiterungen unter Windows 8 oder Windows 8.1

1. Öffnen Sie einen Ordner.
2. Klicken Sie auf das [Ansicht]-Menü und wählen Sie das Kontrollkästchen von [Dateinamenerweiterungen] in der Gruppe [Ein-/Ausblenden].

■Zum Laden eines Songs in den Anwendersong-Speicher (Musikbibliothek 61 bis 70)

1. Öffnen Sie den Ordner MUSICLIB.
2. Kopieren Sie die Songdatei (.MID oder .CM2) in den nummerierten Unterordner (61 bis 70) mit der Nummer des Musikbibliothek-Orts, auf den der Song geladen werden soll.

- Falls zwei Dateien mit den Dateinamenerweiterungen .MID und .CM2 im MUSICLIB-Ordner vorhanden sind, werden nur die Daten von .MID in den Anwendersong-Speicher geladen.

■Zum Übertragen von Recorder-Speicherdaten zwischen dem Digitalpiano und dem Computer

Zum Übertragen der aktuellen Daten im Recorderspeicher des Digitalpianos kopieren Sie bitte die Inhalte des RECORDER-Ordners auf den Computer.

Zum Zurückgeben von zuvor auf dem Computer gespeicherten Recorderdaten in den Recorderspeicher kopieren Sie sie bitte in den RECORDER-Ordner zurück (was den aktuellen Inhalt des RECORDER-Ordners ersetzt).

5. Stellen Sie den USB-Gerät-Modus nach Ende des Dateikopierbetriebs wieder auf MIDI.

• Falls Sie einen Macintosh benutzen, führen Sie bitte den Auswerfvorgang aus (in den Papierkorb ziehen).
• Drücken Sie bei gedrückt gehaltener FUNCTION-Taste die betreffende Tastaturtaste. Näheres finden Sie unter „USB-Gerät-Modus“ auf Seite DE-31.
• Durch das Zurückstellen des USB-Gerät-Modus auf MIDI werden die Inhalte von MUSICLIB in den Anwendersong-Speicher und die Inhalte von RECORDER in den Recorderspeicher geladen.

WICHTIG!

- Ein Datenkonvertierungsfehler wird dadurch angezeigt, dass beide Lampen von Taste START/STOP ▶/■ sowie die Lampen der Tasten GRAND PIANO (CONCERT, MODERN) und ELEC. PIANO 1 leuchten und alle anderen Lampen erloschen sind.

Uhrheberrechte

Die Rechte der Urheber und Urheberrechtsinhaber von Musik, Bildern, Computerprogrammen, Datenbanken und anderen Daten sind durch das Urheberrecht geschützt. Es ist Ihnen nur gestattet, solche Werke für persönlichen und nicht gewerblichen Gebrauch zu kopieren. Jede zu anderen Zwecken erfolgende Vervielfältigung (einschließlich Konvertierung des Datenformats), Modifizierung, Übertragung von Reproduktionen, Verteilung über ein Netzwerk oder sonstiger vom Uhrheberrechtsinhaber nicht genehmigter Gebrauch kann Entschädigungsansprüche und eine strafrechtliche Verfolgung wegen Verletzung des Urheberrechts und der persönlichen Rechte des Urhebers zur Folge haben. Stellen Sie bitte sicher, dass Sie urheberrechtlich geschützte Werke stets nur unter Beachtung der dafür gültigen Bestimmungen des Urheberrechts vervielfältigen oder anderweitig gebrauchen.

Montieren des Ständers

Auspacken

VORBEREITUNG

• Kontrollieren Sie bitte, ob alle unten gezeigten Teile vorhanden sind, bevor Sie mit der Montage beginnen.
• Das zur Montage benötigte Werkzeug ist bei diesem Ständer nicht enthalten. Es ist Ihnen überlassen, für die Montage einen großen Kreuzschlitzschraubenzieher (+) bereitzulegen.

WICHTIG!

• Verwenden Sie keine anderen als die mit dem Ständer mitgelieferten Schrauben. Anderenfalls besteht die Gefahr, dass der Ständer und/oder das Digitalpiano beschädigt wird.
  • Die Schrauben befinden sich in einem Plastikbeutel im Verpackungsmaterial.
• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an den örtlichen CASIO Kundendienst.

Ⓐ Seitentafel ....x1
⑧ Seitentafel ....... x1
© Rückplatte ....... x1
① Schraubenkappen .... ×6
⑤ Pedaleinheit ....... ×1

⑤ Schrauben....x2
⑥ Clips …… x2
⑧ Stützwinkel.... ×2
① Schraubenkappen.... x2
① Schrauben.... ×4

Montieren des Ständers

⚠ VORSICHT

• Der Ständer sollte von zwei Personen gemeinsam montiert werden.
• Der Ständer sollte auf ebenem Boden montiert werden.
• Entfernen Sie das Klebeband, mit dem die Tastaturabdeckung arretiert ist, nicht bevor die Montage beendet ist. Wenn das Klebeband entfernt wird, kann sich die Tastaturabdeckung während der Montage öffnen und schließen, wodurch die Gefahr besteht, sich die Hände oder Finger zu verletzen.
• Achten Sie darauf, sich beim Montieren nicht die Finger zwischen den Teilen einzuklemmen.
• Fügen Sie unbedingt Filz oder anderes Material zwischen den Gummifüßen und dem Boden ein. Sorgen Sie dafür, dass sie keine direkte Berührung haben. Bestimmte Bodenbeläge können verfärbt oder beschädigt werden, wenn Sie direkte Berührung mit den Gummifüßen haben.
• Wenn Sie das Digitalpiano auf dem Boden ablegen, ist eine weiche Unterlage zu verwenden (Decke, Kissen o.ä.). Legen Sie das Digitalpiano nicht direkt auf den Boden.

- Bitte gehen Sie beim Montieren des Ständers unbedingt gemäß Anleitung vor.

VORBEREITUNG

- Ziehen Sie das Pedaleinheitkabel aus der Pedaleinheit ⑤ .

1. Entnehmen Sie die vier Schrauben (zwei an jedem Ende) aus der Rückplatte ©.

1. Befestigen Sie die Seitentafeln Ⓐ und Ⓑ an der Rückplatte Ⓓ. Sichern Sie die Seitentafeln Ⓔ und Ⓑ mit den in Schritt 1 entnommenen Schrauben an der Rückplatte Ⓒ.

2. Bringen Sie die Seitentafeln so an, dass die Rückplatte © mit der Seite, in die die Stoßverbinder eingesetzt werden, zur Rückseite des Ständers gerichtet ist.

3. Wenn das Eindrehen einer Schraube in einen Stoßverbinder Schwierigkeiten bereitet, richten Sie den Stoßverbinder bitte durch Drehen mit einem Schraubenzieher passend aus.

WICHTIG!

Stoßverbinder

- Halten Sie beim Einsetzen einer Schraube in einen Stoßverbinder mit dem Finger das Stoßverbinderloch auf der Rückseite der Rückplatte ☉ zu, damit der Stoßverbinder nicht aus dem Loch geschoben wird.

3-1. Wenn Piano und Ständer nicht gegen eine Wand gestellt werden, müssen die Kippschutzlaschen am Boden der Seitentafeln ① und ② nach außen versetzt werden. Entfernen Sie die zwei Schrauben (eine auf der Außenseite jeder Seitentafel), mit denen die Laschen befestigt sind, und versetzen Sie die Laschen wie in der Illustration gezeigt nach außen. Bringen Sie nach dem Versetzen der Kippschutzlaschen wieder die Schrauben an, mit denen sie befestigt waren, ziehen Sie die Schrauben aber noch nicht ganz fest.

[Innenseite der Seitentafeln]

3-2. Wenn Piano und Ständer an einer Wand aufgestellt werden sollen, lösen Sie bitte die zwei Schrauben (eine auf der Außenseite jeder Seitentafel), mit denen die Laschen befestigt sind. Die Schrauben brauchen in diesem Falle nicht entfernt zu werden.

- In diesem Falle brauchen die Schrauben nicht entfernt zu werden. Es genügt, sie zu lösen.

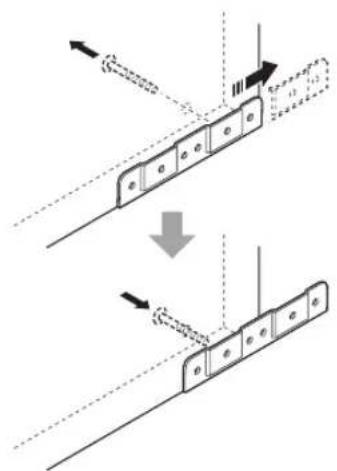

1. Setzen Sie die Stützwinkel Ⓗ in den Spalt zwischen Kippschutzlasche und Seitentafel ein.

1. Ziehen Sie die im obigen Schritt 3 gelösten Schrauben von der Außenseite der Seitentafeln Ⓐ und Ⓑ her provisorisch an.

1. Setzen Sie die Pedaleinheit Ⓔ auf die im obigen Schritt eingesetzten Stützwinkel Ⓗ auf.

1. Befestigen Sie mit zwei Schrauben Ⓔ die Pedaleinheit Ⓔ auf beiden Seiten an den Stützwinkeln.

1. Decken Sie die Köpfe der Schrauben Ⓔ mit Schraubenkappen ① ab.

1. Ziehen Sie nach dem Einstellen der Position (Höhe) von Pedaleinheit Ⓔ die im obigen Schritt 5 provisorisch angezogenen Schrauben fest.

1. Setzen Sie das Piano auf den Ständer. Positionieren Sie das Piano so, dass die Passstifte an der Oberkante der Seitentafeln Ⓐ und Ⓑ in den Stiftlöchern im Boden des Pianos liegen.

- Bitte beachten Sie, dass das Piano damit noch nicht am Ständer befestigt ist. Gehen Sie daher im Weiteren behutsam vor, damit das Piano nicht vom Ständer fällt.

- Wenn Sie das Piano auf den Ständer aufgesetzt haben, positionieren Sie es bitte so, dass die Seiten des Pianos wie in der Illustration gezeigt mit den Seitentafeln des Ständers fluchten.

1. Befestigen Sie mit Schrauben Ⓙ die oben an den Seitentafeln Ⓐ und Ⓑ befindlichen Halter am Boden des Pianos.

1. Vergewissern Sie sich, dass die sechs Schrauben, mit denen die Seitentafeln ^A und ^B befestigt sind, fest angezogen sind, und decken Sie die Köpfe der Schrauben mit Schraubenkappen ^D ab.

Anschließen des Kabels

1. Richten Sie den Stecker des Kabels der Pedaleinheit wie unten in der Illustration gezeigt aus und schließen Sie ihn an die Pedalbuchse am Boden des Digitalpianos an.

a. Schieben Sie den Stecker ganz bis zum Anschlag in die Buchse. b. Sichern Sie das Pedalkabel mit den Clips ⑥ an zwei Stellen an der Seitentafel ⑧.

Anbringen des Notenhalters

1. Schieben Sie den Notenhalter wie in der Illustration gezeigt unter die beiden Schrauben auf der Oberseite des Digitalpianos und ziehen Sie die beiden Schrauben dann fest.

Entfernen des Schutzklebebands von der Tastatur

An den Vorderkanten der Tastaturtasten ist ein Schutzklebeband angebracht, um die Tasten auf dem Transport zu schützen. Entfernen Sie das Schutzklebeband, bevor Sie das Digitalpiano benutzen.

Problem Ursache Abhilfe			Siehe Seite
Kein Ton beim Spielen auf der Tastatur.	1. Der VOLUME-Regler ist auf „MIN“ gestellt.2. An eine der PHONES-Buchsen ist ein Kopfhörer- oder Zwischenstecker angeschlossen.3. MIDI Local Control ist ausgeschaltet.	1. Verstellen Sie den VOLUME-Regler gegen „MAX“.2. Ziehen Sie alle Stecker aus den PHONES-Buchsen.3. Schalten Sie Local Control ein.	DE-9DE-7DE-31
Tonhöhe des Digitalpianos stimmt nicht.	1. Die Tonhöhe des Digitalpianos ist nicht auf „0“ eingestellt.2. Das Digitalpiano ist nicht korrekt gestimmt.3. Oktavverschiebung aktiviert.4. Sie verwenden eine nicht standardmäßige Temperierung.	1. Ändern Sie die Tonhöhe-Einstellung auf „0“ oder schalten Sie das Digitalpiano aus und wieder ein.2. Passen Sie die Stimmung des Digitalpianos an oder schalten Sie es aus und dann wieder ein.3. Ändern Sie die Oktavverschiebung auf 0.4. Ändern Sie die eingestellte Temperierung auf „0:Gleichstufig“, was der heute üblichen Standard-Stimmung entspricht.	DE-30DE-30DE-30DE-30
Die Pedalbetätigung hat keinen Effekt.	1. Das Kabel der Pedaleinheit ist nicht angeschlossen.2. Der Stecker des Pedaleinheit-Kabels sitzt nicht tief genug.	1. Schließen Sie das Kabel richtig an. DE-402. Schieben Sie den Stecker des Pedaleinheit-Kabels so tief wie möglich in die Pedalbuchse am Boden des Digitalpianos.
Klangfarben und/oder Effekte sind nicht normal. Das Problem ist auch nach Aus- und Wiedereinschalten nicht behoben.Beispiel: Die Stärke einer Note bleibt unverändert, auch wenn der Tastendruck variiert wird.	Die Funktion für „Datensicherung“ ist eingeschaltet.	Schalten Sie „Datensicherung“ aus. Schalten Sie dann den Strom aus und wieder ein.	DE-31
Nach dem Anschließen des Digitalpianos an den Computer keine Datenübertragung möglich.	– 1. Vergewissern Sie sich, dass das USB-	Kabel an Digitalpiano und Computer angeschlossen ist und dass das richtige Gerät in den Einstellungen der Musiksoftware des Computers gewählt ist.2. Schalten Sie das Digitalpiano aus und schließen Sie die Musiksoftware auf dem Computer. Schalten Sie das Digitalpiano dann wieder ein und starten Sie die Musiksoftware auf dem Computer neu.	DE-32
Es dauert lange, bis das Digitalpiano nach dem Einschalten benutzbar ist.	Die Daten im Speicher des Digitalpianos sind korrumpiert, weil das letzte Ausschalten des Pianos während einer laufenden Datenübertragung mit dem Computer erfolgt ist. In solchen Fällen führt das Digitalpiano beim nächsten Einschalten einen Speicher-Formatiervorgang durch. Während der laufenden Formatierung ist keine andere Bedienung möglich.	Die Speicherformatierung nach dem Einschalten nimmt etwa 20 Sekunden in Anspruch. Warten Sie, bis der Formatiervorgang beendet ist. Bitte vermeiden Sie möglichst, das Digitalpiano auszuschalten, solange noch eine Datenübertragung mit einem Computer läuft.	DE-33
Klangfarbe und Lautstärke klingen etwas unterschiedlich je nachdem, wo auf der Tastatur gespielt wird.	Dies ist eine unvermeidliche Nebenwirkung des digitalen Samplings und kein Anzeichen für Fehlbetrieb.* Im unteren, mittleren und oberen Tonbereich des Original-Musikinstruments werden multiple Proben entnommen. Dadurch kann sich zwischen den Tonbereichen eine sehr geringe Abweichung in der Klangqualität und Lautstärke ergeben.
Beim Drücken einer Taste wird die aktuell erzeugte Note momentan unterbrochen oder die angelegten Effekte verändern sich etwas.	Die kann unter anderem bei gleichzeitiger Erzeugung von mehreren Parts bei Verwendung einer Mischklangfarbe, im Duettmodus, bei Wiedergabe eines vorprogrammierten Songs und bei Aufnahme auftreten. Wenn unter solchen Bedingungen eine Taste gedrückt wird, ändert sich automatisch die für den Klang programmierte Effekteinstellung, wodurch Noten momentan aussetzen können oder die Wirkung der Effekte etwas verändert werden kann.

Technische Daten

Modell PX-760BK/PX-760BN/PX-760WE
Tastatur Piano-Tastatur mit 88 Tasten (mit Anschlagsdynamik)
Max. Polyphonie 128 Noten
Klangfarben 18	Mischklangfarbe (außer Bassklang)Tastaturteilung (Bassklang nur unterer Bereich)
Effekte Brillanz (-3 bis 0 bis 3), Hall (4 Typen), Chorus (4 Typen), DSP, Dämpferresonanz (Dämpfergeräusch aktivieren/deaktivieren)
Metronom • Schläge pro Takt: 0 bis 9	Tempobereich: 20 bis 255
Duett Anpassbarer Tonbereich (-1 bis 2 Oktaven)
Konzertspiel • Anzahl Songs: 10	Song-Lautstärke: RegelbarPart Ein/Aus: L, R (nur im Lektion-Modus)3 Modi: LISTEN, LESSON, PLAY
Musikbibliothek	Anzahl Songs: 60, Anwendersongs: 10 Songs (Bis zu circa 90 KB pro Song, circa 900 KB für 10 Songs)*Bezogen auf 1 KB = 1024 Byte, 1 MB = 1024 ByteSong-Lautstärke: RegelbarPart Ein/Aus: L, R
Recorderfunktion • Funktionen: Echtzeit-Aufnahme, Wiedergabe	Anzahl Songs: 1Anzahl Spuren: 2Kapazität: Circa 5.000 Noten gesamtAufnahmedatenschutz: Eingebauter Flash-Speicher
Pedale Dämpfer (mit Halbpedaleffekt), Soft, Sostenuto
Andere Funktionen • Anschlagwah: 3 Typen, AusTransponierfunktion: 2 Oktaven (-12 bis 0 bis 12)Stimmfunktion: A4 = 415,5 Hz bis 440,0 Hz bis 465,9 Hz (variabel)TemperierungOktavverschiebungBedienungssperre
MIDI 16-fach multitimbral (Receive)
Ein-/Ausgänge	PHONES-Buchsen: Stereo-Klinkenbuchsen × 2Ausgangsimpedanz: 3ΩAusgangsspannung: 1,5 V (effektiv) max.Spannungsversorgung: 12V GleichspannungUSB-Port: Typ BPedalbuchse
Lautsprecher	∅ 12 cm × 2 (Ausgang 8 W + 8 W)
Stromversorgung	Netzadapter: AD-A12150LWAusschaltautomatik: Circa 4 Stunden nach der letzten Bedienung. Die Ausschaltautomatik ist deaktivierbar.Der Netzadapter ist in Gebieten bis zu einer Höhe von 4.000 Metern über dem Meeresspiegel sicher verwendbar.
Leistungsaufnahme	12 V --- 18 W
Abmessungen	Digitalpiano und Ständer: 135,7 (B) × 29,9 (T) × 83,3 (H) cm
Gewicht	Digitalpiano und Ständer: Circa 31,5 kg

• Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Vorsichtsmaßregeln zur Benutzung

Bitte lesen und beachten Sie die nachstehenden Vorsichtsmaßregeln zur Benutzung des Gerätes.

■Ort

Vermeiden Sie bei der Aufstellung die folgenden Orte.

• Orte mit direkter Sonnenbestrahlung und hoher Feuchtigkeit
• Orte mit übermäßigen Temperaturen
• Nahe an Radios, Fernsehgeräten, Videorecordern oder Empfängern Die obigen Geräte verursachen keine Funktionsprobleme dieses Gerätes, es können aber durch dieses Gerät Ton- und Bildstörungen bei anderen in der Nähe befindlichen Geräten auftreten.

■Pflege durch den Benutzer

• Verwenden Sie niemals Benzin, Alkohol, Verdünner oder andere chemische Mittel zum Reinigen dieses Gerätes.
• Wischen Sie das Gerät und die Tastatur zum Reinigen mit einem weichen Tuch ab, das in einer milden, neutralen Reinigungsmittellösung angefeuchtet wurde. Wringen Sie das Tuch vor dem Abwischen gründlich aus.

■Mitgeliefertes und optionales Zubehör

Verwenden Sie ausschließlich das für dieses Gerät angegebene Zubehör. Bei Verwendung von nicht zulässigem Zubehör besteht Brand-, Stromschlag- und Verletzungsgefahr.

Schweißlinien

Im Finish des Gehäuses sind möglicherweise Linien erkennbar. Dies sind sogenannte „Schweißlinien“, die aus dem Kunststoffformprozess zurückbleiben. Es handelt sich nicht um Risse oder Kratzer.

■Musikinstrument-Etikette

Bitte nehmen Sie stets Rücksicht auf Ihre Umgebung, wenn Sie dieses Gerät benutzen. Besonders wenn Sie spät nachts noch spielen, denken Sie bitte daran, die Lautstärke so weit zurückzunehmen, dass andere nicht gestört werden. Weitere Maßnahmen für das Spielen zu später Stunde sind, das Fenster zu schließen und einen Kopfhörer zu benutzen.

- Eine Vervielfältigung des Inhalts dieser Bedienungsanleitung, vollständig oder teilweise, ist untersagt. Eine von CASIO nicht genehmigte Verwendung von Inhalten dieser Bedienungsanleitung für andere Zwecke als den eigenen persönlichen Gebrauch ist durch das Urheberrecht untersagt.

- CASIO IST NICHT HAFTBAR FÜR ETWAIGE SCHÄDEN (EINSCHLIESSLICH, ABER NICHT BEGRENZT AUF, SCHÄDEN DURCH GEWINNAUSFALL, GESCHÄFTSUNTERBRECHUNGEN ODER DEN VERLUST VON INFORMATIONEN), DIE SICH AUS DER BENUTZUNG ODER NICHTBENUTZBARKEIT DIESER BEDIENUNGSANLEITUNG ODER DES PRODUKTS ERGEBEN KÖNNTEN, AUCH WENN CASIO AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WORDEN IST.

- Änderungen am Inhalt dieser Bedienungsanleitung bleiben ohne vorausgehende Ankündigung vorbehalten.

■Vorsichtsmaßnahmen zur Handhabung des Netzadapters

• Verwenden Sie eine gut zugängliche Netzsteckdose, damit problemlos der Netzadapter abgetrennt werden kann, wenn eine Störung auftreten oder dies anderweitig erforderlich sein sollte.
• Der Netzadapter ist ausschließlich für die Benutzung in Gebäuden bestimmt. Benutzen Sie ihn nicht an Orten, an denen er Spritzwasser oder Feuchtigkeit ausgesetzt sein könnte. Stellen Sie auf den Netzadapter keine Flüssigkeit enthaltenden Behälter wie Blumenvasen.
  •Lagern Sie den Netzadapter an einem trockenen Ort.
• Verwenden Sie den Netzadapter in einem offenen, gut belüfteten Bereich.
• Bedecken Sie den Netzadapter nicht mit Zeitungen, Tischtüchern, Vorhängen oder ähnlichen anderen Gegenständen.
  •Trennen Sie den Netzadapter von der Netzsteckdose, wenn das Digitalpiano über lange Zeit nicht benutzt wird.
• Versuchen Sie nicht, denn Netzadapter selbst zu reparieren oder in irgendeiner Weise zu modifizieren.
• Zulässige Umgebungsbedingungen für den Betrieb des Netzadapters Temperatur: 0 bis 40 °C Luftfeuchtigkeit: 10 % bis 90 % rel. Luftfeuchte

•Ausgangspolarität:

Vorsichtsmaßnahmen zur Handhabung des Netzadapters

Modell: AD-A12150LW

1. Lesen Sie diese Anleitungen.
2. Halten Sie diese Anleitungen zur Hand.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anleitungen.
5. Benutzen Sie das Produkt nicht in Wassernähe.
6. Zum Reinigen nur ein trockenes Tuch verwenden.

7. Nicht nahe an Heizkörpern, Heißluftauslässen, Öfen und anderen Wärmequellen (einschließlich Verstärker) aufstellen.

8. Verwenden Sie ausschließlich die vom Hersteller genannten Anbaugeräte und Zubehörteile.

9. Lassen Sie Wartungsarbeiten ausschließlich von qualifiziertem Kundendienstpersonal ausführen. In den folgenden Fällen ist Wartung erforderlich: Wenn das Produkt beschädigt ist, wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn Flüssigkeit auf das Produkt verschüttet wurde, wenn ein Fremdkörper in das Produkt eingedrungen ist, wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war, wenn das Produkt nicht normal funktioniert, wenn das Produkt fallen gelassen wurde.

10. Setzen Sie das Produkt keinen tropfenden oder spritzenden Flüssigkeiten aus. Stellen oder legen Sie keine Flüssigkeit enthaltenden Objekte auf das Produkt.

11. Stellen Sie sicher, dass die elektrische Last die Angaben auf dem Schild nicht überschreitet.

12. Stellen Sie sicher, dass der umgebende Bereich trocken ist, bevor Sie das Gerät an die Stromquelle anschließen.

13. Sorgen Sie dafür, dass das Produkt richtig ausgerichtet ist.

14. Ziehen Sie bei Gewittern und vor längerer Nichtbenutzung des Gerätes den Netzstecker.

15. Stellen Sie sicher, dass die Belüftungsöffnungen des Produkts nicht blockiert werden. Installieren Sie das Produkt gemäß Anleitung des Herstellers.

16. Verlegen Sie das Netzkabel so, dass es keinen Tritten ausgesetzt ist und nicht geknickt wird, insbesondere nahe an Steckern und Steckdosen oder am Austritt aus dem Produkt.

17. Der Netzadapter sollte an eine möglichst nahe am Produkt befindliche Netzdose angeschlossen werden, damit in Notfällen sofort der Stecker gezogen werden kann.

Das unten gezeigte Symbol warnt davor, dass im Gehäuse des Produkts nicht isolierte gefährliche Spannungen vorliegen, durch die für den Benutzer Stromschlaggefahr bestehen kann.

Das unten gezeigte Symbol verweist auf das Vorhandensein wichtiger Anleitungen zu Betrieb und Wartung (Instandhaltung) in der Begleitdokumentation des Produkts.

Liste der Klangfarben

Klangfarbenname Programmwechsel Bankwahl MSB
GRAND PIANO CONCERT 0 0
GRAND PIANO MODERN 0 1
GRAND PIANO CLASSIC 0 2
GRAND PIANO MELLOW	0	3
GRAND PIANO BRIGHT	0	4
ELEC.PIANO 1 4 0
ELEC.PIANO 2 4 1
FM E.PIANO 5 0
60'S E.PIANO 4 2
HARPSICHORD 6 0
VIBRAPHONE 11 0
STRINGS 1 49 0
STRINGS 2 48 0
PIPE ORGAN 19 0
JAZZ ORGAN 17 0
ELEC.ORGAN 1	16 0
ELEC.ORGAN 2	16 1
BASS (LOWER)	32 0

Konzertspiel-Liste

Song-Nr.	Songname
1	Je Te Veux
2	Vltava (Má vlast)
3	Canon
4	Tableaux d’Une Exposition “Promenade”
5	Piano Concerto No.20 K.466 2nd Mov.
6	Polovetzian Dance (Prince Igor)
7	Sonate K.331 1st Mov.
8	Violin Concerto 1st Mov.
9	Jesus, Bleibet Meine Freude
10	Melody In F

Musikbibliothek-Liste

Song-Nr.	Songname
1	Nocturne Op.9-2
2	Fantaisie-Impromptu Op.66
3	Étude Op.10-3 “Chanson de l’adieu”
4	Étude Op.10-5 “Black Keys”
5	Étude Op.10-12 “Revolutionary”
6	Étude Op.25-9 “Butterflies”
7	Prélude Op.28-7
8	Valse Op.64-1 “Petit Chien”
9	Valse Op.64-2
10	Moments Musicaux 3
11	Impromptu Op.90-2
12	Marche Militaire 1 (Duet)
13	Frühlingslied [Lieder Ohne Worte Heft 5]
14	Fröhlicher Landmann [Album für die Jugend]
15	Von fremden Ländern und Menschen [Kinderszenen]
16	Träumerei [Kinderszenen]
17	Tambourin
18	Menuet BWV Anh.114[Clavierbüchlein der Anna Magdalena Bach]
19	Inventio 1 BWV 772
20	Inventio 8 BWV 779
21	Inventio 13 BWV 784
22	Praeludium 1 BWV 846 [Das Wohltemperierte Klavier 1]

Song-Nr.	Songname
23	Le Coucou
24	Gavotte
25	Sonatina Op.36-1 1st Mov.
26	Sonatine Op.20-1 1st Mov.
27	Sonate K.545 1st Mov.
28	Sonate K.331 3rd Mov. “Turkish March”
29	Rondo K.485
30	Für Elise
31	Marcia alla Turca
32	Sonate Op.13 “Pathétique” 1st Mov.
33	Sonate Op.13 “Pathétique” 2nd Mov.
34	Sonate Op.13 “Pathétique” 3rd Mov.
35	Sonate Op.27-2 “Moonlight” 1st Mov.
36	Rhapsodie 2
37	Waltz Op.39-15 (Duet)
38	Licbesträume 3
39	Blumenlied
40	La Prière d’une Vierge
41	Csikos Post
42	Humoresque Op.101-7
43	Melodie [Lyrische Stücke Heft 2]
44	Sicilienne Op.78
45	Berceuse [Dolly] (Duet)
46	Arabesque 1
47	La Fille aux Cheveux de Lin [Préludes]
48	Passepied [Suite bergamasque]
49	Gymnopédie 1
50	Je Te Veux
51	Salut d’Amour
52	The Entertainer
53	Maple Leaf Rag
54	L’arabesque [25 Etüden Op.100]
55	La Styrienne [25 Etüden Op.100]
56	Ave Maria [25 Etüden Op.100]
57	Le retour [25 Etüden Op.100]
58	La chevaleresque [25 Etüden Op.100]
59	No.13 [Études de Mécanisme Op.849]
60	No.26 [Études de Mécanisme Op.849]

Model PX-760 Version : 1.0 MIDI Implementation Chart

Function Transmitted		Recognized Remarks
Basic Channel	Default Changed	1 - 161 - 16	1 - 161 - 16
Mode	Default Messages Altered	Mode 3X*****	Mode 3X*****
Note Number		0 - 127 0 - 127*****	0 - 127*1True voice	*1 : Hängt von der Klangfarbe ab.
Velocity	Note ON Note OFF	O 9nH v = 1 - 127X 8nH v = 64	O 9nH v = 1 - 127X 9nH v = 0, 8nH v =**	**: Keine Relation
After Touch	Key's Ch's	X X	X O
Pitch Bender		X	O
Control Change	0,32156, 387101116171819646566	OXXXXOXXXXXXOXXO	OOOOOOOOOOOOO	Bank selectModulationPortamento TimeData entry LSB, MSB*2VolumePanExpressionDSP Parameter0*2DSP Parameter1*2DSP Parameter2*2DSP Parameter3*2DamperPortamento SwitchSostenuto
	67	O	O	Soft pedal
	76	X	O	Vibrato rate
	77	X	O	Vibrato depth
	78	X	O	Vibrato delay
	80	X	O	DSP Parameter _4^*2
	81	X	O	DSP Parameter _5^*2
	82	X	O	DSP Parameter _6^*2
	83	X	O	DSP Parameter _7^*2
	84	X	O	Portamento Control
	88	O	O	High resolution velocity prefix ^*3
	91	X	O	Reverb send
	93	O	O	Chorus send
	100, 101	X	O	RPN LSB, MSB ^*2
Program Change		O	O
		* * * * * * *	0 - 127:True #
System Exclusive		O	O	*2
System Common	: Song Pos	X	X
	: Song Sel	X	X
	: Tune	X	X
System Real Time	: Clock	O	X
	: Commands	O	X
Aux Messages	: All sound off	X	O
	: Reset all controller	O	O
	: Local ON/OFF	X	X
	: All notes OFF	O	O
	: Active Sense	X	O
	: Reset	X	X
Remarks		*2: Nähere Details siehe MIDI-Implementation auf http://world.casio.com/. *3: Nur Note ein

Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO O : Yes Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO X : No

Die Recycling-Marke zeigt an, dass die Verpackung den Umweltschutzbestimmungen in Deutschland entspricht.

CASIO®
