Produkttyp	Digitalpiano (Stage Piano)
Tastatur	88 gewichtete Tasten mit Tri-Sensor Skalierter Hammermechanik
Klangquelle	AiR Sound Source, 550 Klangfarben
Polyphonie	256 Noten
Effekte	Halleffekt, Chorus, Brilliance, DSP
Lautsprecher	2 x 12 cm, 2 x 5 cm; Leistung 8 W + 8 W
Display	LCD-Touchscreen, 5,3 Zoll
Anschlüsse	USB to Host, USB to Device, MIDI In/Out, Audio Out (L/Mono, R), Kopfhörer (2x), Pedal
Pedal	Im Lieferumfang: SP-3 Pedal, optional: 3-Pedal-Einheit
Abmessungen (B x T x H)	1.322 x 286 x 162 mm (ohne Ständer)
Gewicht	ca. 13,3 kg (ohne Ständer)
Stromversorgung	Netzadapter AD-A12150LW (DC 12 V, 1,5 A) oder 6 AA-Batterien (optional)
Funktionen	Split, Layer, Metronom, Aufnahme (2 Spuren), Songbibliothek, Unterrichtsfunktion
Lieferumfang	Hauptgerät, Netzadapter, SP-3 Pedal, Notenhalter, Bedienungsanleitung
Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine aggressiven Reiniger oder Lösungsmittel
Sicherheit	Nicht in der Nähe von Wasser oder Hitzequellen verwenden; Netzstecker ziehen bei Nichtgebrauch
Ersatzteile und Reparierbarkeit	Ersatzteile und Service über autorisierte Casio-Händler

Häufig gestellte Fragen - Privia PX-360 CASIO

Wie reinige ich mein Casio Privia PX-360?

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen Reinigungsmittel oder Lösungsmittel, da diese die Oberfläche beschädigen könnten.

Wie schließe ich das PX-360 an einen Computer an?

Verwenden Sie ein USB-Kabel (Typ B) und schließen Sie es an den USB to Host-Anschluss an. Das Gerät wird als MIDI-Interface erkannt. Treiber sind nicht erforderlich.

Wie kann ich meine Aufnahmen speichern?

Das PX-360 verfügt über eine interne Aufnahmefunktion (2 Spuren). Sie können Ihre Aufnahmen auf einem USB-Stick speichern (Format FAT32).

Kann ich Kopfhörer anschließen?

Ja, das PX-360 hat zwei Kopfhöreranschlüsse (6,3 mm Klinke). Sie können zwei Kopfhörer gleichzeitig anschließen.

Wie stelle ich die Anschlagsdynamik ein?

Drücken Sie die Taste FUNCTION, dann TOUCH. Wählen Sie zwischen drei Empfindlichkeitsstufen: Aus, Leicht, Normal, Schwer.

Welche Batterien kann ich verwenden?

Sie können 6 AA-Batterien (Alkali oder wiederaufladbar) verwenden. Die Batterielebensdauer beträgt ca. 6 Stunden bei Alkali-Batterien.

Gibt es eine Bluetooth-Funktion?

Nein, das Casio Privia PX-360 hat keinen integrierten Bluetooth. Für drahtlose Verbindungen verwenden Sie den USB-Anschluss mit einem optionalen Adapter.

Wie schalte ich die Lautsprecher stumm?

Schließen Sie einen Kopfhörer an eine der Buchsen an. Die Lautsprecher werden automatisch stummgeschaltet. Sie können auch die Lautstärke auf 0 regeln.

Kann ich das PX-360 auch als MIDI-Controller verwenden?

Ja, über den USB-Anschluss sendet das PX-360 MIDI-Daten. Es ist mit den meisten DAWs und Musiksoftware kompatibel.

Wie werkseitig zurücksetzen?

Schalten Sie das Gerät aus. Halten Sie die Tasten FUNCTION und AUFNAHME gleichzeitig gedrückt, schalten Sie es ein und folgen Sie den Anweisungen im Display.

BEDIENUNGSANLEITUNG Privia PX-360 CASIO

Bitte bewahren Sie alle Informationen für spätere Referenz auf.

Sicherheitsmaßregeln

Bevor Sie das Digitalpiano in Betrieb nehmen, lesen Sie unbedingt die separaten „Vorsichtsmaßregeln hinsichtlich der Sicherheit“.

Bitte beachten Sie die folgenden wichtigen Informationen, bevor Sie dieses Produkt verwenden.

• Bevor Sie das optionale Netzgerät AD-A12150LW für die Stromversorgung dieses Produkts verwenden, überprüfen Sie unbedingt zuerst das Netzgerät auf Beschädigungen. Kontrollieren Sie besonders sorgfältig das Stromkabel auf Schnitte, Bruch, freiliegende Drähte und andere ernsthafte Schäden. Lassen Sie niemals Kinder ein ernsthaft beschädigtes Netzgerät verwenden.
• Dieses Produkt ist nicht für Kinder unter 3 Jahren ausgelegt.
• Verwenden Sie nur das CASIO Netzgerät AD-A12150LW.
  • Das Netzgerät ist kein Spielzeug.
• Trennen Sie immer das Netzgerät ab, bevor Sie das Produkt reinigen.

Konformitätserklärung gemäß EU-Richtlinie

Manufacturer:

CASIO COMPUTER CO., LTD.

6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan

Casio-Platz 1, 22848 Norderstedt, Germany

www.casio-europe.com

Allgemeine Anleitung DE-4

Anbringen des Notenständers. . . . . . . . . . DE-5

Speichern von Einstellungen und Bedientafelsperre. DE-6

Rücksetzen des Digitalpianos auf die Werksvorgaben .... DE-6

Netzsteckdose DE-7

Netzadapterbetrieb ..... DE-7

Ein- oder Ausschalten des Stroms ..... DE-7

Anschlüsse DE-8

Anschließen von Kopfhörern. . . . . . . . . . . DE-8

Anschließen eines Pedals. DE-8

Anschließen eines Audiogeräts oder Verstärkers. DE-9

Mitgeliefertes und optionales Zubehör ..... DE-10

Für alle Modi geltende Bedienung DE-11

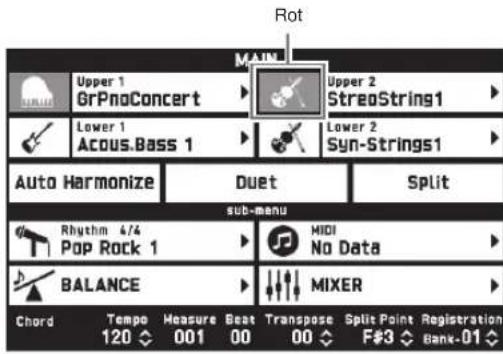

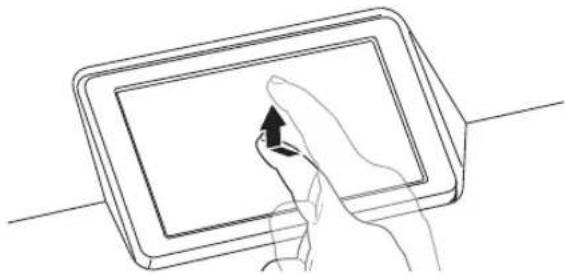

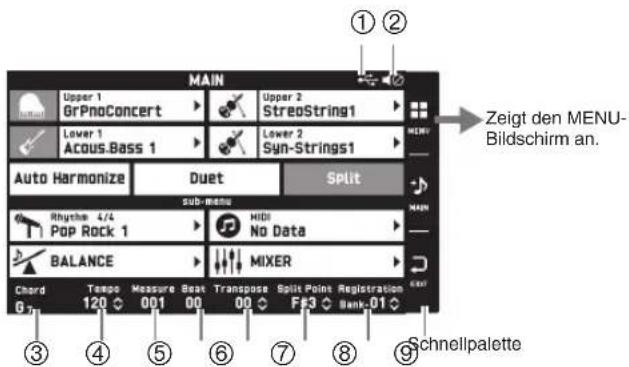

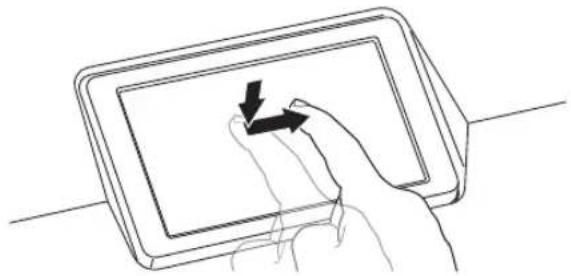

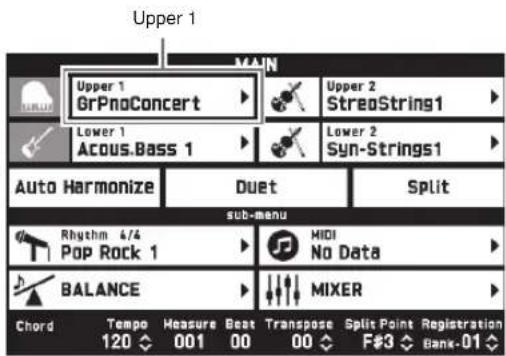

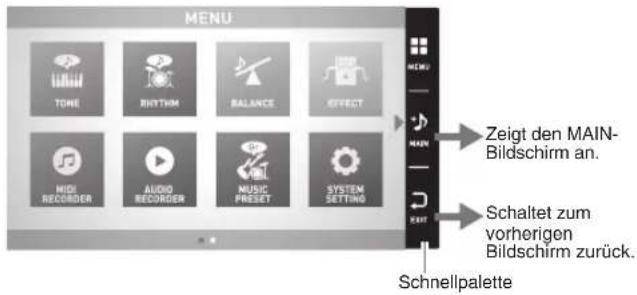

Benutzen der Displayanzeige ..... DE-11

Vornehmen der Bedienung ..... DE-12

Spielen mit verschiedenen Klangfarben DE-14

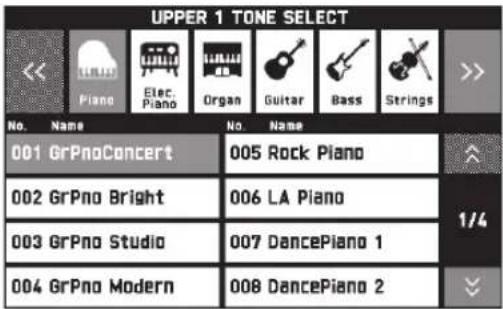

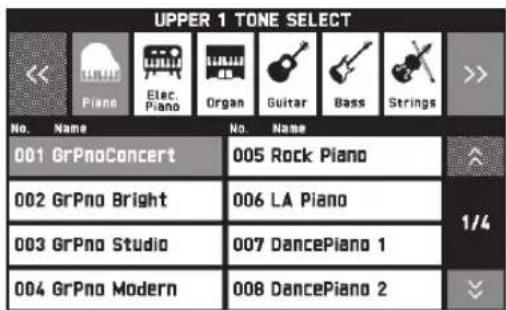

Wählen und Spielen einer Klangfarbe. . . . . . DE-14

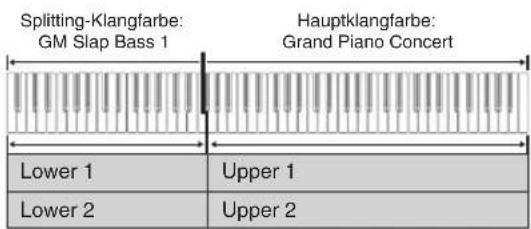

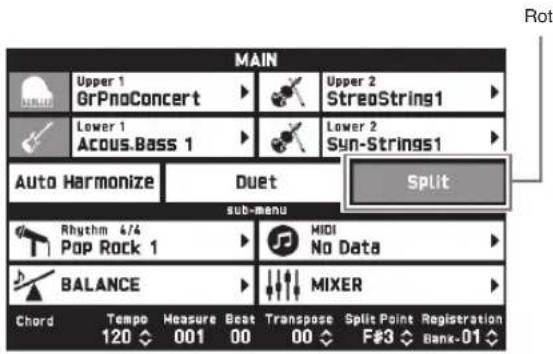

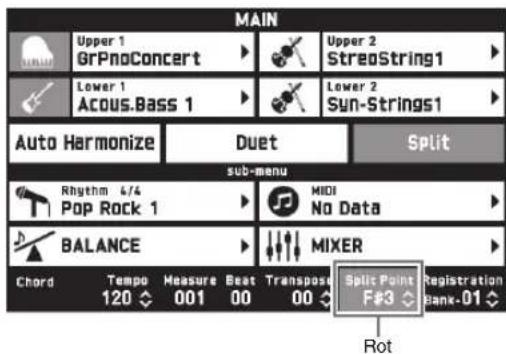

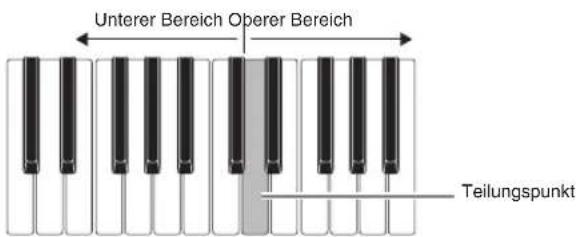

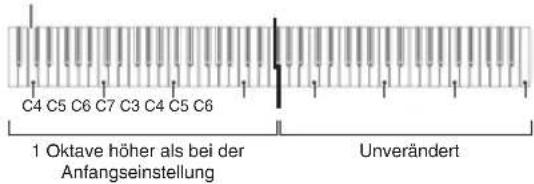

Aufteilen der Tastatur auf zwei Klangfarben .. DE-15

Mischen von zwei Klangfarben ..... DE-16

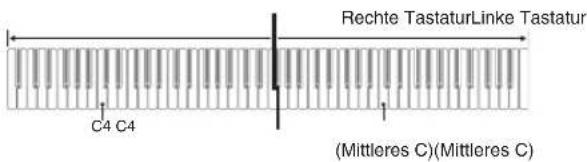

Aufteilen der Tastatur für Duettspiel ..... DE-16

Einstellen der Tastatur-Lautstärkebalance . . . DE-17

Benutzen des Metronoms ..... DE-18

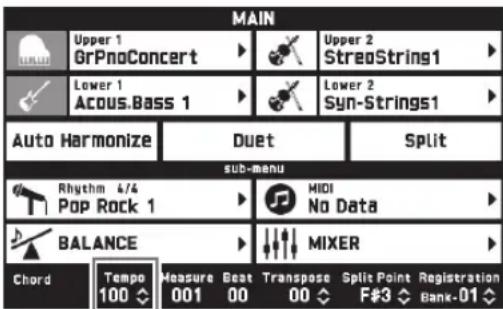

Ändern der Tempoeinstellung. . . . . . . . . . DE-18

Benutzen des Pitchbend-Rads ..... DE-19

Tonhöhe des Digitalpianos in Halbton-Einheiten verschieben (Transponierung) DE-19

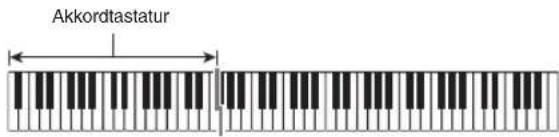

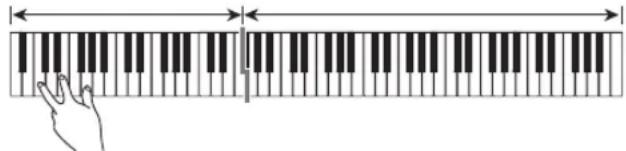

Benutzen der Begleitautomatik DE-20

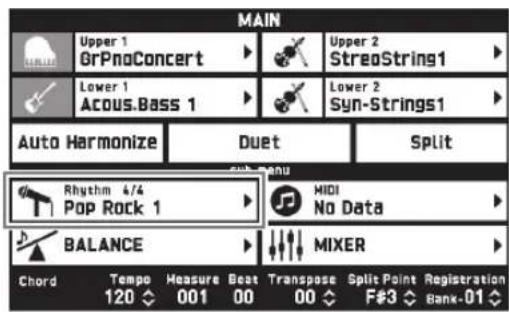

Spielen mit Begleitautomatik. . . . . . . . . . . DE-20

Verwenden empfohlener Klangfarben und Tempos (One-Touch-Presets) ..... DE-23

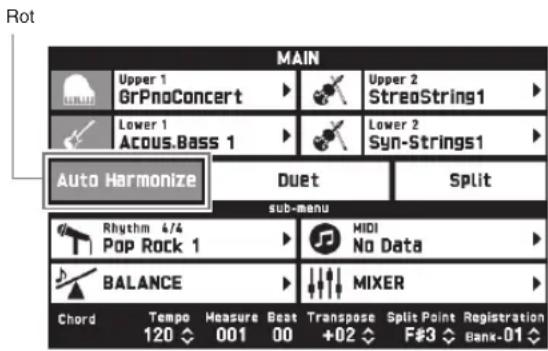

Hinzufügen einer Harmonie zu Melodienoten (Automatische Harmonisierung)....DE-24

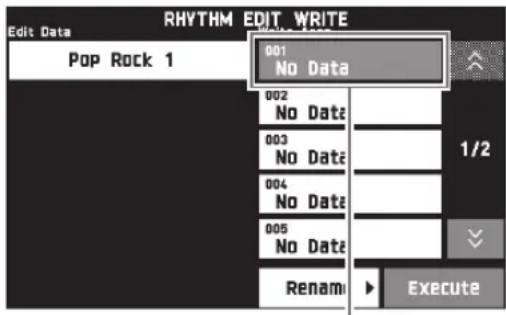

Erzeugen eines eigenen Original-Rhythmus durch Bearbeiten einer vorinstallierten automatischen Begleitung (Rhythmus-Bearbeitung) ..... DE-24

Löschen eines Anwenderrhythmus ..... DE-26

Demo-Song DE-27

Abspielen der Demostücke ..... DE-27

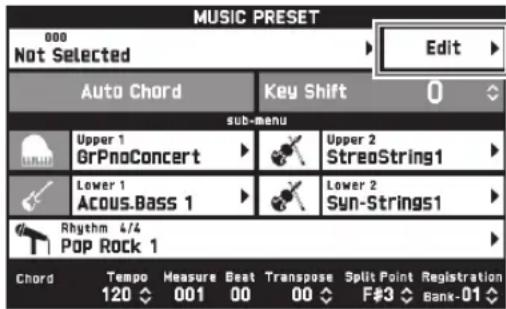

Musik-Presets DE-28

Abrufen von Preset-Daten. DE-28

Erzeugen eines eigenen Anwender-Presets (Anwender-Presets) ..... DE-29

Löschen eines Anwender-Presets ..... DE-33

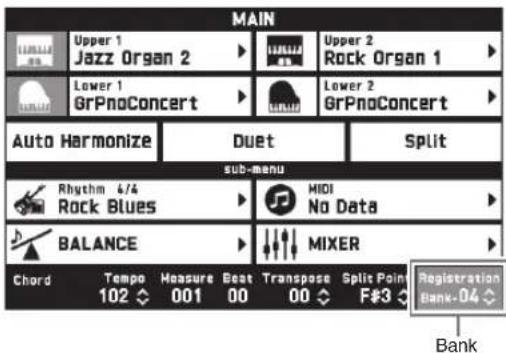

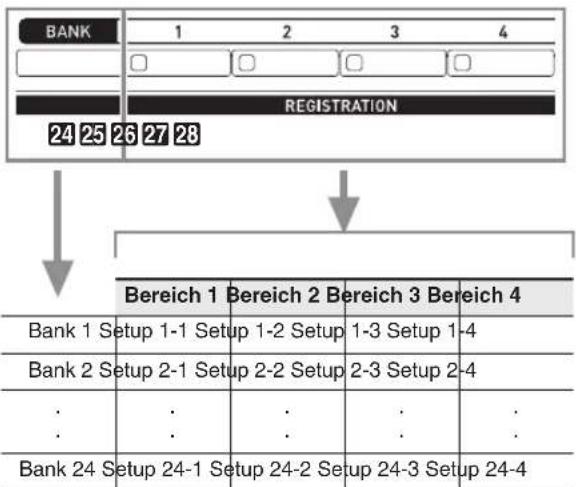

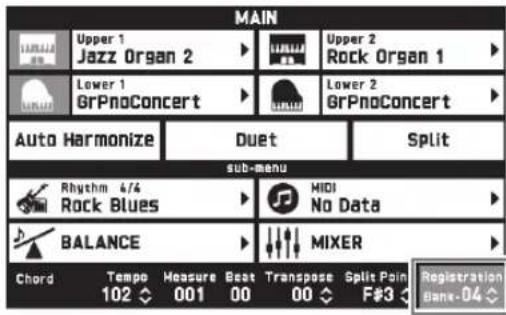

Registrieren von Klangfarbe- und Rhythmus-Setups DE-34

Aufnahme und Wiedergabe DE-36

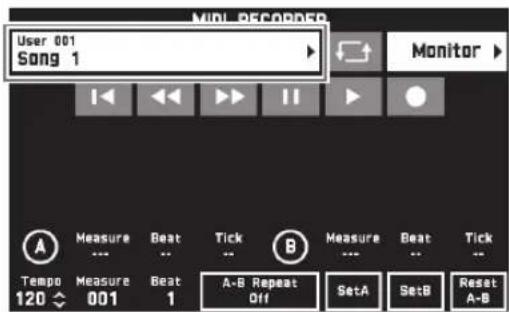

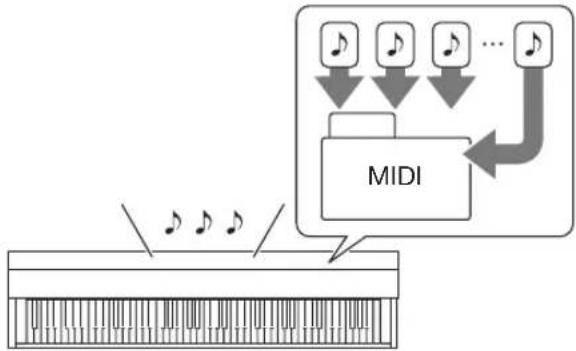

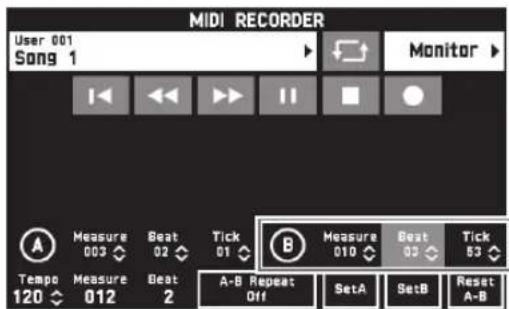

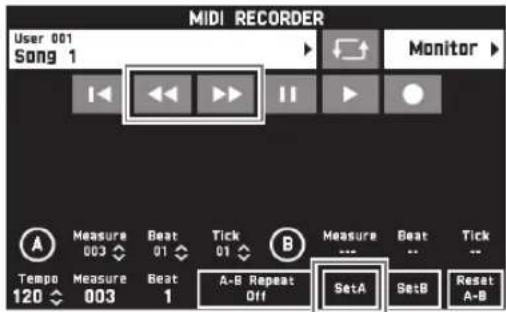

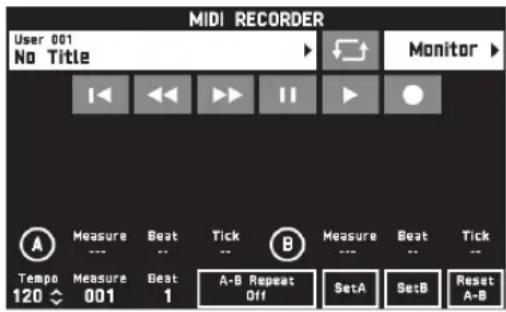

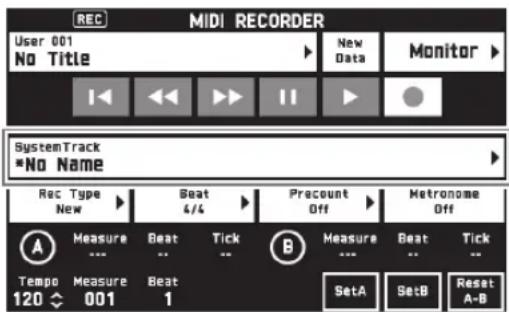

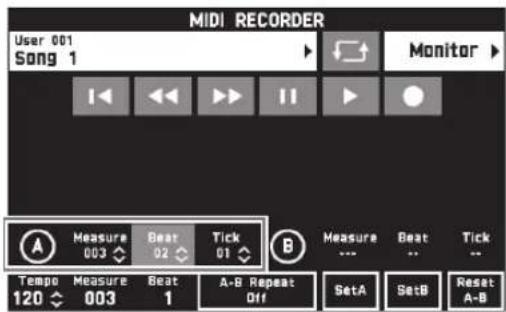

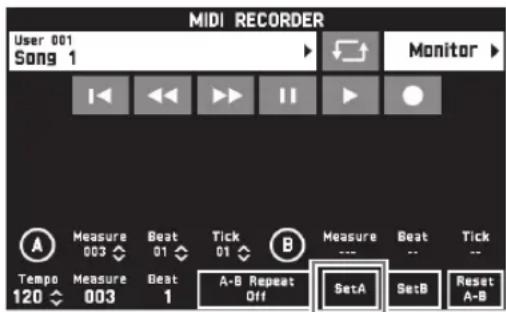

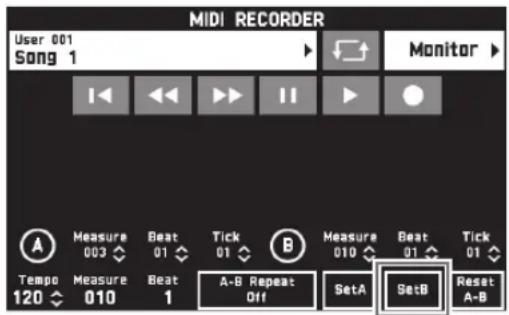

Aufnehmen im Digitalpiano-Speicher (MIDI-Recorder) DE-38

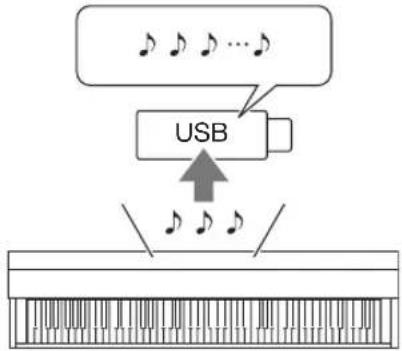

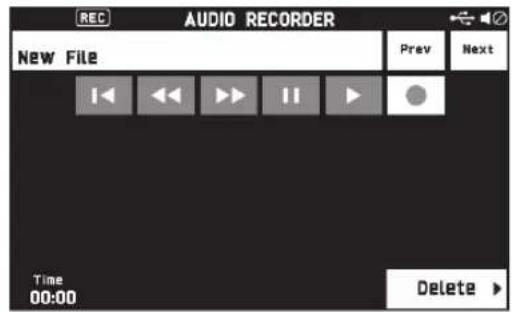

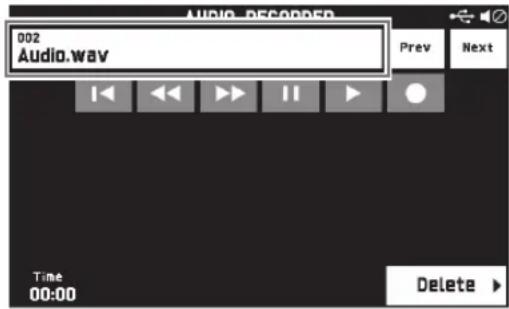

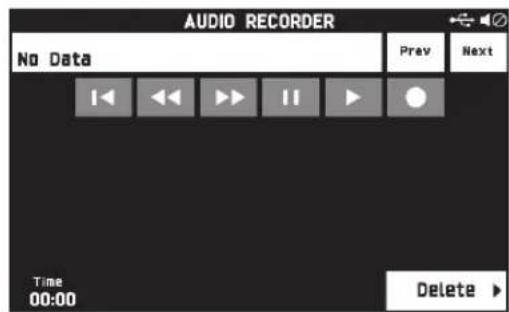

Aufnehmen auf einem USB-Flash-Drive (Audiorecorder) DE-45

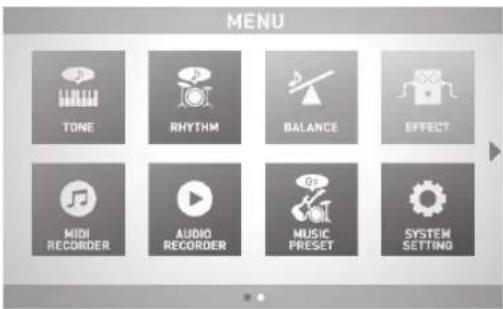

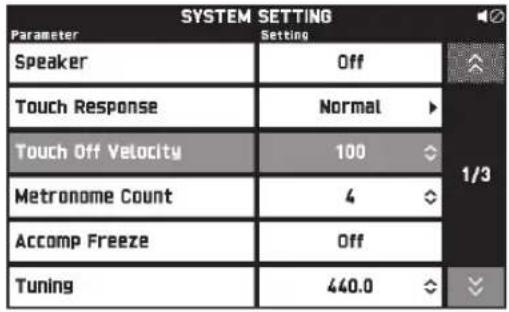

Konfigurieren der Digitalpiano-Einstellungen DE-48

Konfigurieren der Digitalpiano-Einstellungen.... DE-48

USB-Flash-Drive DE-56

Anschließen und Entfernen eines USB-Flash-Drives an das bzw. vom Digitalpiano .... DE-57

Formatieren eines USB-Flash-Drives ..... DE-57

Speichern von Standard-Songdaten auf einem USB-Flash-Drive ..... DE-57

Speichern von Digitalpiano-Daten auf einem USB-Flash-Drive ..... DE-58

Laden von Daten von einem USB-Flash-Drive in den Speicher des Digitalpianos. . . . . . . . . . . . . . . . . . . DE-58

Daten auf einem USB-Flash-Drive löschen .. DE-59

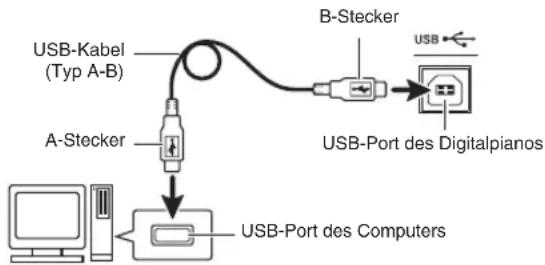

Anschließen an einen Computer DE-60

Mindestsystemanforderungen an den Computer.... DE-60

MIDI verwenden ..... DE-61

Referenz DE-62

Fehlermeldungen ..... DE-62

Störungsbeseitigung ..... DE-63

Technische Daten des Produkts ..... DE-65

Vorsichtsmaßregeln zur Benutzung ..... DE-67

Anhang A-1

Liste der Klangfarben ......A-1

Schlagzeug-Sound-Liste ......A-6

Liste der Rhythmen....A-8

Liste der Musik-Presets....A-10

Leitfaden zur Eingabe von Akkorden ......A-12

Parameterliste....A-14

Akkordtabelle ......A-15

Part- und MIDI-Kanal-Belegungen....A-17

MIDI Implementation Chart

Die in dieser Anleitung verwendeten Firmenund Produktnamen sind eventuell eingetragene Marken anderer Inhaber.

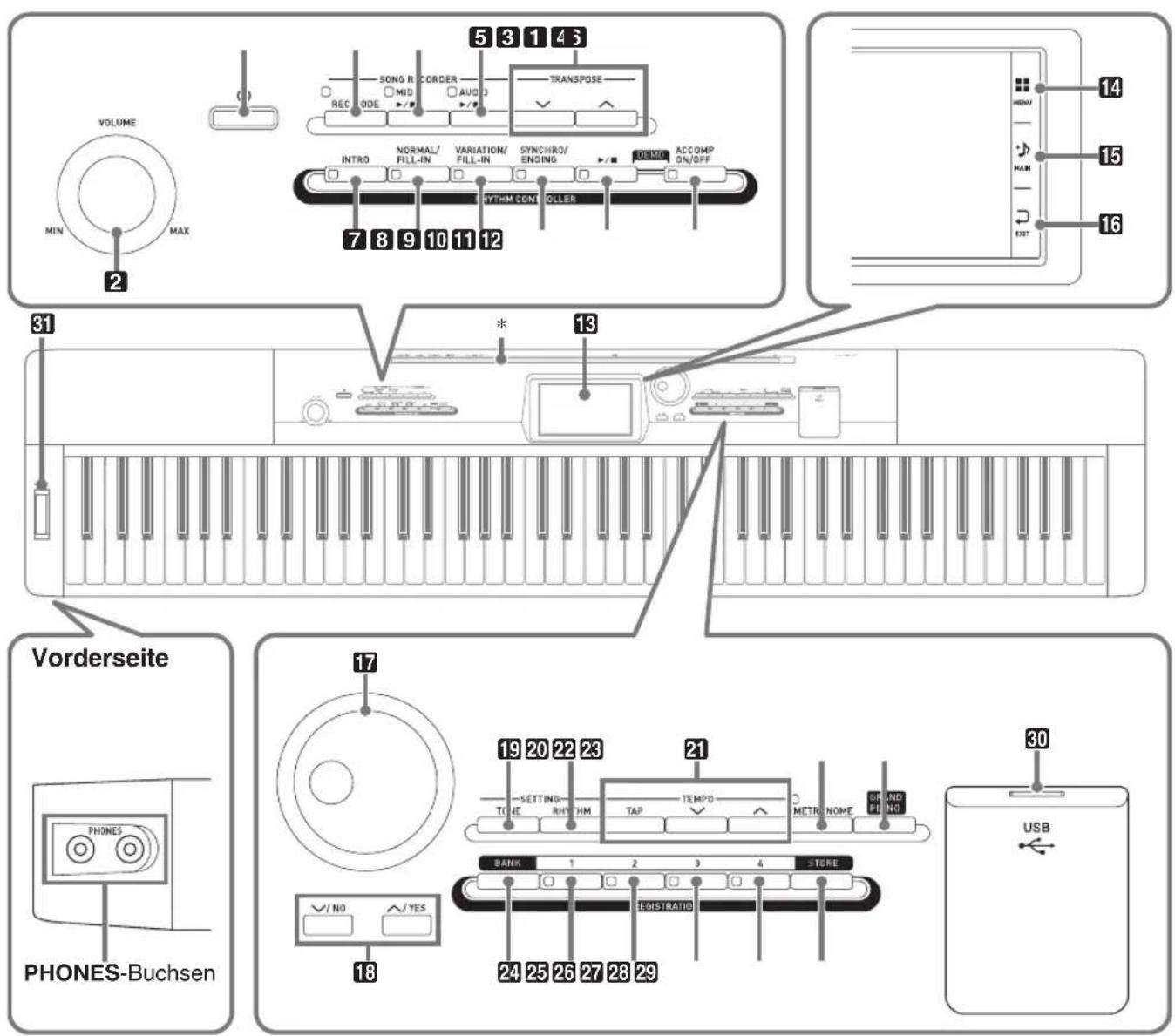

- In dieser Bedienungsanleitung sind die Tasten und Regler mit den nachstehenden Nummern und Namen bezeichnet.

1 -Taste (Strom)

2 VOLUME (Lautstärkeregler)

3 REC MODE (Aufnahmemodus-Taste)

4 MIDI ▶/■ (MIDI-Taste)

5 AUDIO ▶/■ (Audiotaste)

6 TRANSPOSE ∨, ∧ (Transponiertaste)

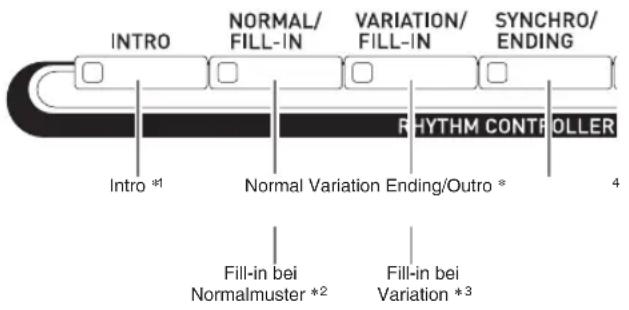

7 INTRO (Introtaste)

8 NORMAL/FILL-IN (Normal/Fill-In-Taste)

9 VARIATION/FILL-IN (Variation/Fill-In-Taste)

10 SYNCHRO/ENDING (Synchro/Outro-Taste)

11 ▶/■-Taste

12 ACCOMP ON/OFF (Begleitung-Ein/Aus-Taste)

13 Display

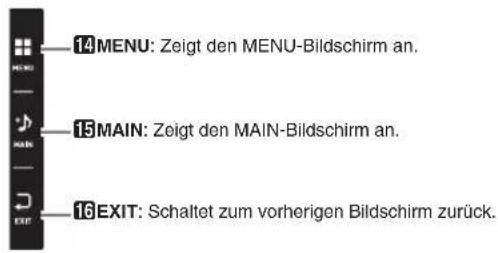

14 MENU (Menü)

15 MAIN (Hauptbildschirm)

16 EXIT (Schließen)

17 Rad

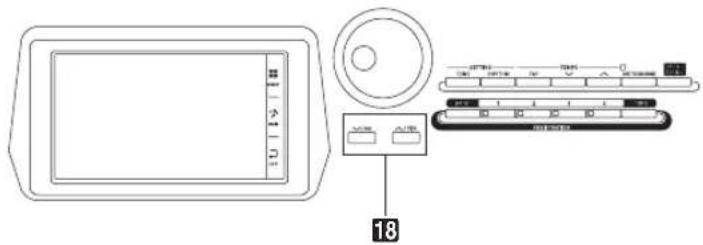

18 ∨/NO, ∧/YES (Abwärts/Nein- & Aufwärts/Ja-Tasten)

19 TONE (Klangfarbetaste)

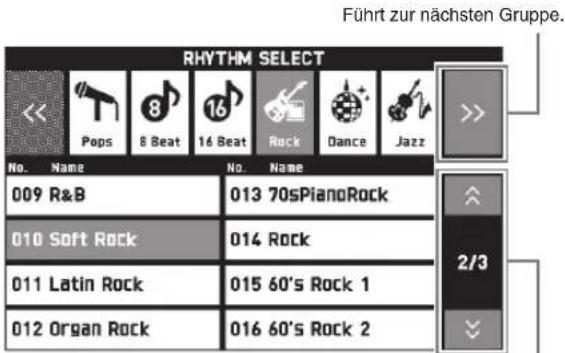

20 RHYTHM (Rhythmustaste)

21 TEMPO (Tempotasten)

22 METRONOME (Metronomtaste)

23 GRAND PIANO (Flügeltaste)

24 BANK (Bank-Taste)

25 REGISTRATION 1-Taste

26 REGISTRATION 2-Taste

27 REGISTRATION 3-Taste

28 REGISTRATION 4-Taste

29 STORE (Speichertaste)

30USB-Flash-Drive-Port

31 PITCH BEND (Pitchbend-Rad)

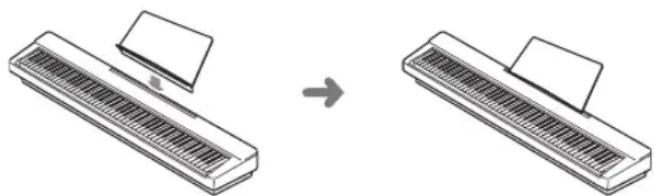

\* Anbringen des Notenständers

Setzen Sie den Notenständer wie gezeigt mit der Unterkante in die Nut oben auf der Digitalpiano-Konsole ein.

Speichern von Einstellungen und Bedientafelsperre

Sie können die aktuellen Einstellungen des Digital-Pianos speichern und die Tasten zum Schutz vor Bedienungsfehlern sperren. Näheres siehe „Auto Resume“ (Seite DE-53) und „Operation Lock“ (Seite DE-53).

Rücksetzen des Digitalpianos auf die Werksvorgaben

Führen Sie die nachstehende Anleitung aus, wenn Sie die gespeicherten Daten und Einstellungen des Digitalpianos auf ihre Anfangsvorgaben zurücksetzen möchten.

1. Schalten Sie das Digitalpiano aus.
2. Drücken Sie bei gedrückt gehaltenen Tasten 21 TEMPO √, ∧ die Taste 1 ⏻.

- Das Digitalpiano schaltet sich ein und initialisiert sein internes System. Nach einer kurzen Weile ist das Digitalpiano dann benutzbar.

HINWEIS

- Näheres zum Ein- und Ausschalten finden Sie unter „Ein- oder Ausschalten des Stroms“ (Seite DE-7).

Das Digitalpiano ist für Versorgung aus einer normalen Haushaltssteckdose konstruiert. Schalten Sie das Digitalpiano bitte unbedingt aus, wenn es nicht benutzt wird.

Netzadapterbetrieb

Verwenden Sie ausschließlich den für dieses Digitalpiano vorgeschriebenen Netzadapter (JEITA-Norm mit vereinheitlichter Steckerpolarität). Der Gebrauch eines anderen Netzadapters könnte einen Defekt des Digitalpianos verursachen.

Vorgeschriebener Netzadapter: AD-A12150LW

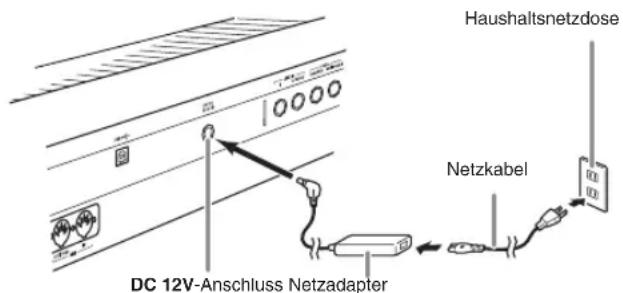

- Schließen Sie den Netzadapter wie unten in der Illustration gezeigt über das mitgelieferte Netzkabel an.

• Konfiguration und Typ sind vom Bestimmungsgebiet abhängig.

Bitte beachten Sie die nachstehenden

Vorsichtsmaßregeln, um einer Beschädigung des Netzkabels vorzubeugen.

Während des Gebrauchs

• Ziehen Sie nicht mit übermäßiger Kraft am Kabel.
  • Ziehen Sie nicht wiederholt am Kabel.
• Verdrehen Sie das Kabel nicht am Stecker oder Anschluss.

Beim Bewegen

- Trennen Sie vor dem Bewegen des Digitalpianos unbedingt den Netzadapter von der Netzsteckdose.

Bei der Lagerung

- Sie können das Netzkabel in eine Schleife legen und bündeln, es darf aber nicht um den Netzadapter gewickelt werden.

WICHTIG!

• Schließen Sie den mit diesem Digitalpiano mitgelieferten Netzadapter (JEITA-Norm mit vereinheitlichter Steckerpolarität) auf keinen Fall an andere Geräte als dieses Digitalpiano an. Dies könnte eine Beschädigung zur Folge haben.

• Stellen Sie sicher, dass das Digitalpiano ausgeschaltet ist, bevor Sie den Netzadapter anschließen oder abtrennen.

• Bei langem Gebrauch wird der Netzadapter fühlbar warm. Dies ist normal und kein Hinweis auf ein Funktionsproblem.

• Benutzen Sie den Netzadapter so, dass die Fläche mit dem Schild nach unten gerichtet ist. Wenn die Fläche mit dem Schild nach oben gerichtet ist, ist der Netzadapter anfällig für elektromagnetische Störausstrahlung.

Ein- oder Ausschalten des Stroms

1. Drücken Sie Taste 1 ⏻ zum Einschalten des Stroms.

- Berühren Sie nicht die Tastatur, Pedale oder Tasten, während der Startbildschirm im Display angezeigt ist. Dies würde eine Störung verursachen.

- Stellen Sie mit dem VOLUME-Regler (2) des Digitalpianos die Lautstärke ein.

1. Zum Ausschalten des Digitalpianos halten Sie die Taste 1 ⏻ bitte gedrückt, bis das Display des Digitalpianos erlischt.

HINWEIS

- Drücken der Taste 1 ⏻ zum Ausschalten des Stroms schaltet das Digitalpiano in einen Bereitschaftsstatus. Auch im Bereitschaftsstatus fließt im Digitalpiano noch ein geringer Strom. Wenn Sie das Digitalpiano längere Zeit nicht zu benutzen gedenken sowie im Falle eines heranziehenden Gewitters ziehen Sie bitte unbedingt den Netzstecker aus der Steckdose.

Ausschaltautomatik

Um Strom zu sparen, besitzt das Digitalpiano eine Ausschaltautomatik, die den Strom ausschaltet, wenn eine bestimmte Zeitdauer ohne weitere Bedienung verstreicht. Die Ansprechzeit der Ausschaltautomatik beträgt circa vier Stunden.

HINWEIS

- Wenn Sie möchten, können Sie die Ausschaltautomatik deaktivieren. Näheres siehe „Auto Power Off“ unter „SYSTEM SETTING-Bildschirm“ (Seite DE-52).

Anschließen von Kopfhörern

WICHTIG!

• Vor dem Anschließen eines Kopfhörers ist stets mit dem 2 VOLUME-Regler des Digitalpianos die Lautstärke leise einzustellen. Nach dem Anschließen kann die Lautstärke wieder wunschgemäß eingestellt werden.
• Bei deaktivierter Tonausgabe über die Lautsprecher* optimiert das Digitalpiano den Klang automatisch für Kopfhörer- und LINE OUT-Wiedergabe. Bei Ausgabe über die Lautsprecher wechselt es automatisch auf Optimierung für Lautsprecherwiedergabe.

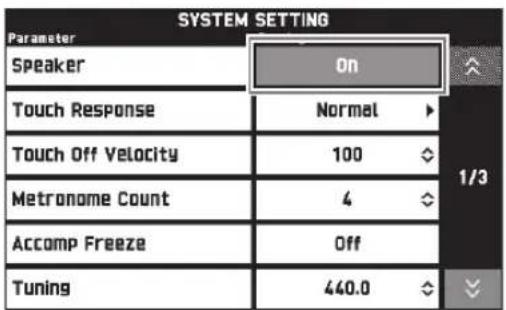

  * Stecker an PHONES-Buchse angeschlossen oder „Speaker“ SYSTEM SETTING-Bildschirm (Seite DE-52) ausgeschaltet.

Vorderseite

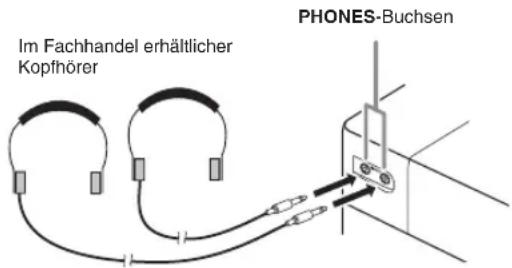

Schließen Sie einen im Fachhandel erhältlichen Kopfhörer an die PHONES-Buchsen an. Durch Anschließen eines Kopfhörers an eine der PHONES-Buchsen wird die Wiedergabe über die Lautsprecher abgeschaltet, wodurch auch spät nachts geübt werden kann, ohne damit andere zu stören. Zum Schutz des eigenen Gehörs ist bei der Benutzung eines Kopfhörers darauf zu achten, dass die Lautstärke nicht zu hoch eingestellt ist.

HINWEIS

• Schieben Sie den Kopfhörerstecker jeweils bis zum Anschlag in die PHONES-Buchse. Bei nicht weit genug eingeschobener Klinke erfolgt die Wiedergabe nur über eine Seite des Kopfhörers.
• Wenn der Stecker eines Kopfhörers nicht in die PHONES-Buchsen passt, verwenden Sie bitte einen im Handel erhältlichen geeigneten Zwischenstecker.
• Ziehen Sie beim Abtrennen eines Kopfhörers, der über einen Zwischenstecker angeschlossen ist, bitte auch den Zwischenstecker ab. Anderenfalls bleiben die Lautsprecher bei der Wiedergabe stummgeschaltet.

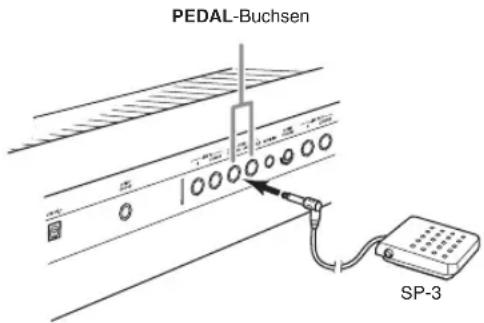

Anschließen eines Pedals

Das Digitalpiano besitzt auf der Rückseite zwei Pedalbuchsen, eine für ein Dämpferpedal und die andere für ein Soft/Sostenuto-Pedal.

An Pedalbuchse anschließen

Schließen Sie das Kabel des Pedals (SP-3) je nach der gewünschten Funktionsweise an entweder die DAMPER PEDAL-Buchse oder die ASSIGNABLE PEDAL-Buchse des Digitalpianos an. Wenn Sie beide Funktionsweisen (Buchsen) gleichzeitig nutzen möchten, ist dazu ein zweites optional erhältliches Pedal anzuschließen.

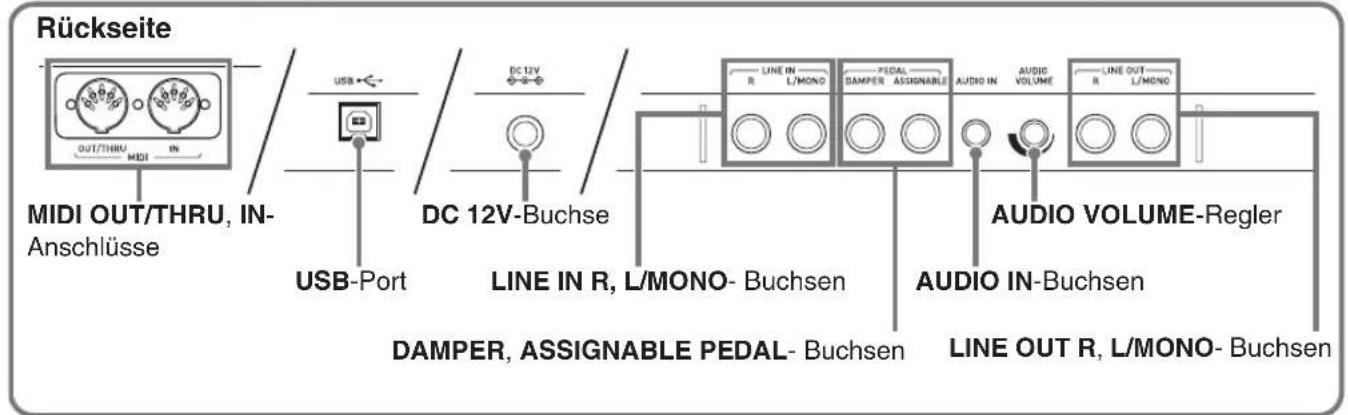

Rückseite

Pedalfunktionen

- Dämpferpedal

Durch Betätigen des Dämpferpedals beim Spielen klingen die gespielten Noten nach.

- Wenn eine Piano-Klangfarbe gewählt ist, aktiviert das Betätigen dieses Pedals den Dämpferresonanz-Effekt des Digitalpianos, der die Noten so nachklingen lässt wie das Dämpferpedal bei einem akustischen Piano.

- Soft-Pedal

Dieses Pedal bedämpft Noten, die nach dem Treten des Pedals auf der Tastatur gespielt werden, und lässt sie weicher klingen.

Sostenuto-Pedal

Nur die Noten, die Sie bei getretenem Pedal anschlagen, werden auch nach dem Freigeben der entsprechenden Tastaturtasten noch gehalten, bis Sie das Pedal wieder freigegeben.

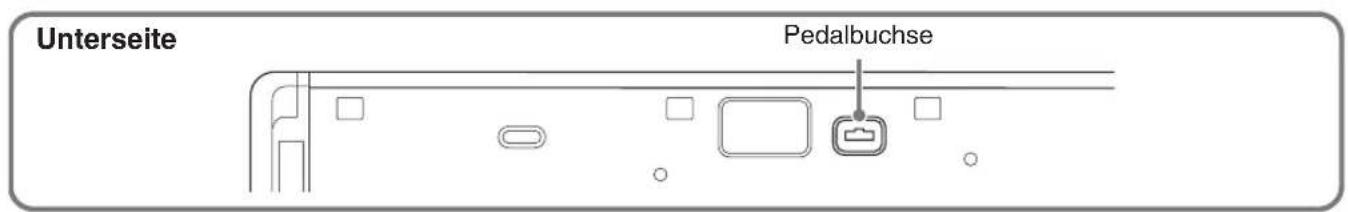

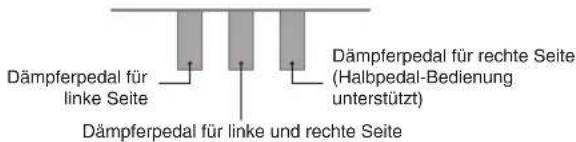

Pedalbuchse

Sie können die optional erhältliche 3-Pedal-Einheit (SP-33) an die Pedalbuchse am Boden des Digitalpianos anschließen. Die Pedale bieten dann ähnliche Ausdrucksmöglichkeiten wie die Pedale eines akustischen Pianos.

Unterseite

HINWEIS

- Um die Pedaleinheit SP-33 verwenden zu können, ist der optional erhältliche Spezialständer CS-67P erforderlich.

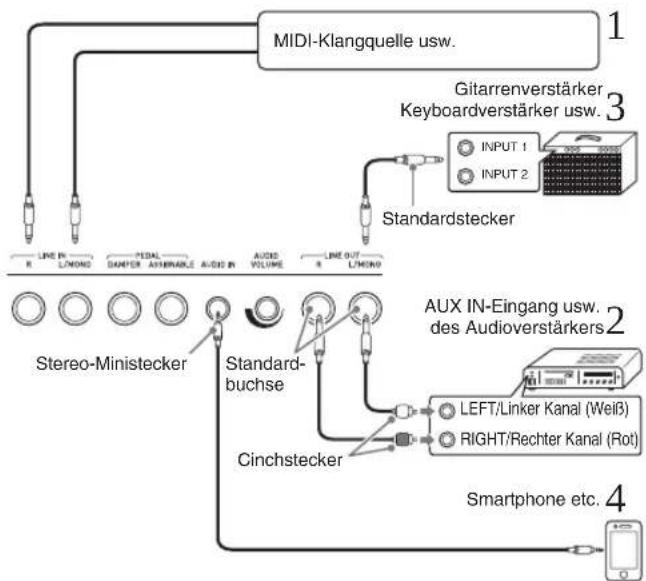

Anschließen eines Audiogeräts oder Verstärkers

Sie können an das Digitalpiano ein Audiogerät oder einen Musikinstrument-Verstärker anschließen und den Ton über externe Lautsprecher wiedergeben lassen, was eine höhere Lautstärke und bessere Klangqualität ermöglicht.

WICHTIG!

• Bei deaktivierter Tonausgabe über die Lautsprecher* optimiert das Digitalpiano den Klang automatisch für Kopfhörer- und LINE OUT-Wiedergabe. Bei Ausgabe über die Lautsprecher wechselt es automatisch auf Optimierung für Lautsprecherwiedergabe.
  * Stecker an PHONES-Buchse angeschlossen oder „Speaker“ SYSTEM SETTING-Bildschirm (Seite DE-52) ausgeschaltet.
• Vor dem Anschließen eines Geräts an das Digitalpiano ist stets mit dem VOLUME-Regler die Lautstärke niedrig einzustellen. Nach dem Anschließen kann die Lautstärke wieder wunschgemäß eingestellt werden.
• Wenn Sie an das Digitalpiano ein anderes Gerät anschließen, lesen Sie bitte unbedingt die dazugehörige Benutzerdokumentation.

Verwenden des Digitalpianos zur Klangerzeugung von einer externen Quelle (Abbildungen ① und ④)

Eine an LINE IN R (rechts) angeschlossene externe Quelle wird über den rechten und eine an LINE IN L/MONO angeschlossene Quelle über den linken Lautsprecher des Digitalpianos ausgegeben. Verwenden Sie für das anzuschließende Gerät geeignete handelsübliche Anschlusskabel. Wenn eine externe Quelle nur an LINE IN L/MONO angeschlossen ist, erfolgt die Ausgabe über beide Lautsprecher. Sie können ein Smartphone oder einen anderen Musikspieler an AUDIO IN anschließen. Stellen Sie mit dem AUDIO VOLUME-Knopf die Lautstärke des Musikspielers ein.

HINWEIS

• Die vorinstallierten Effekte (Hall, Chorus, DSP) des Digitalpianos wirken auch auf die Eingabe über den LINE IN-Anschluss. Das über den LINE IN-Anschluss eingegebene Signal kann mit dem Audiorecorder aufgenommen werden.
• Die vorinstallierten Effekte (Hall, Chorus, DSP) des Digitalpianos wirken nicht auf die Eingabe über den AUDIO IN-Anschluss. Das über den AUDIO IN-Anschluss eingegebene Signal kann nicht mit dem Audiorecorder aufgenommen werden.

Audiogeräte anschließen (Abb. ②)

Schließen Sie das externe Audiogerät über im Fachhandel erhältliche Kabel an die LINE OUT-Buchsen wie in Abbildung ② an. Die LINE OUT R-Buchse gibt den Ton des rechten Kanals und die LINE OUT L/MONO-Buchse den Ton des linken Kanals aus. Bitte beschaffen Sie sich zum Anschließen an das Audiogerät im Fachhandel die in der Illustration gezeigten Anschlusskabel. Normalerweise ist bei dieser Konfiguration der Eingangswähler des Audiogeräts auf den Eingang (z.B. AUX IN) zu schalten, an den das Digitalpiano angeschlossen ist. Stellen Sie mit dem VOLUME-Regler des Digitalpianos die Lautstärke ein.

Anschließen an einen Musikinstrument-Verstärker (Abb. ③)

Schließen Sie den Verstärker über ein handelsübliches Anschlusskabel an die LINE OUT-Buchsen des Digitalpianos an, wie dies in Abbildung ③ gezeigt ist. Buchse LINE OUT R gibt den Ton des rechten und Buchse LINE OUT L/MONO den Ton des linken Kanals aus. Bei Anschluss nur an die LINE OUT L/MONO-Buchse wird ein Mischsignal beider Kanäle ausgegeben. Bitte beschaffen Sie sich zum Anschließen des Verstärkers im Fachhandel das in der Illustration gezeigte Anschlusskabel. Stellen Sie mit dem VOLUME-Regler des Digitalpianos die Lautstärke ein.

WICHTIG!

- Wenn Sie die LINE OUT-Buchsen verwenden, schließen Sie bitte auch einen Kopfhörer an die PHONES-Buchsen an. Dies schaltet den LINE OUT-Ausgang auf die geeignete Klangqualität.

Mitgeliefertes und optionales Zubehör

Verwenden Sie ausschließlich das für dieses Digitalpiano angegebene Zubehör. Bei Verwendung von nicht zulässigem Zubehör besteht Brand-, Stromschlag- und Verletzungsgefahr.

HINWEIS

- Näheres über separat für dieses Produkt erhältliches Zubehör finden Sie im CASIO Katalog, der beim Fachhändler verfügbar ist, und auf der CASIO Website unter folgender Adresse (URL): http://world.casio.com/

Benutzen der Displayanzeige

Auslegung der Displayanzeige

Wenn Sie das Digitalpiano einschalten, erscheinen ein MENU- und ein MAIN-Bildschirm (mit dem aktuellen Setup) im Display. In diesen Bildschirmen können Sie eine Reihe verschiedener Funktionen einstellen. Eine Schnellpalette mit Steuer-Icons auf der rechten Seite des Displays vereinfacht das Navigieren zwischen den Bildschirmen.

■MENU-Bildschirm

Berühren eines Menü-Icons zeigt einen Bildschirm zum Konfigurieren von Klangfarbe, Rhythmus und anderen Einstellungen an.

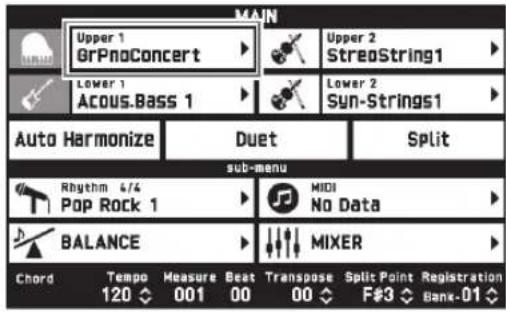

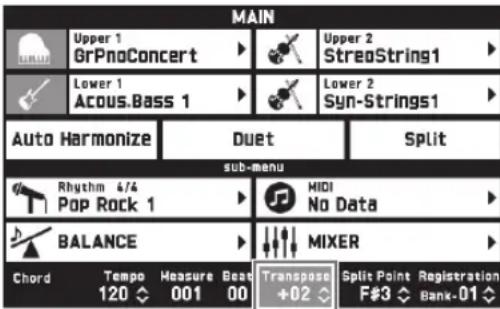

■MAIN-Bildschirm

Der MAIN-Bildschirm dient zum Kontrollieren und Ändern von Grundeinstellungen. Am unteren Bildschirmrand sind die aktuellen Einstellungen angezeigt.

① USB-Flash-Drive gemountet
② Lautsprecher aus
③ Akkord
④ Tempo
⑤ Takt
⑥ Schläge/Takt
⑦ Transponierung
⑧ Teilungspunkt
⑨ Registerbank

■Schnellpalette

Die Schnellpalette ist ständig am rechten Rand des Displays angezeigt. Tippen Sie zum Navigieren zwischen den Bildschirmen auf die Schnellpalette-Icons.

Bildschirminhalte

Sie können aktuell gewählte Icons und die Icons des aktivierten Betriebs an ihrer Farbe unterscheiden; Rot: Aktuell gewählt oder eingeschaltet Blau: Betrieb aktiviert

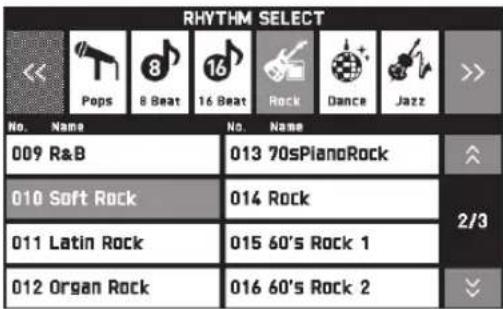

Beispiel: „Soft Rock“ In der Gruppe „Rock“ gewählt.

Führt zur vorherigen oder nächsten Seite.

Vornehmen der Bedienung

Touchpanel benutzen

Das Digitalpiano besitzt ein Touchpanel. Am Touchpanel können Sie eine Reihe verschiedener Funktionen einstellen.

WICHTIG!

- Bedienen Sie das Touchpanel nicht mit einem scharfen Objekt oder einem Gegenstand mit harter Spitze. Das LCD könnte dadurch beschädigt werden.

Antippen

Tippen Sie leicht mit dem Finger auf das Display.

Wischen Sie mit dem Finger von links nach rechts über das Display. Wischen auf einem MENU-Bildschirm blättert zu einer anderen Seite mit Menüpunkten.

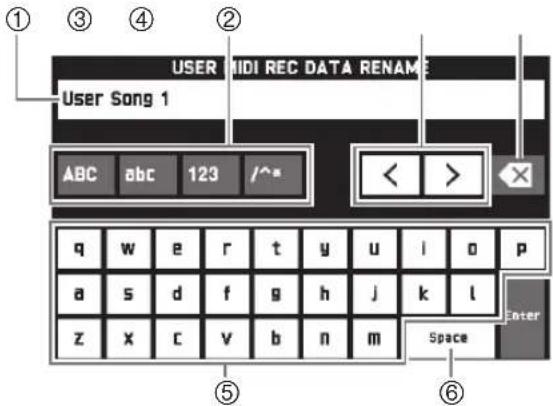

Textzeichen eingeben

Sie können die Namen von Datendateien über eine berührungsempfindliche On-Screen-Tastatur eintippen. Das Digitalpiano unterstützt die Eingabe von alphabetischen Zeichen und von Symbolen.

① Zeigt die eingegebenen Zeichen.
② Wählt den Zeichentyp.
③ Bewegt den Cursor vor und zurück.
④ Löscht das Zeichen links vom Cursor.
⑤ Zum Eingeben von Zeichen an der Cursorposition.
⑥ Gibt ein Leerzeichen an der Cursorposition ein.

Einen Punkt in einer Liste wählen Einen Einstellwert ändern

Ein wählbarer Punkt in einer Liste ist mit dem Icon „▶“ gekennzeichnet.

1. Tippen Sie auf den Punkt, dessen Einstellung Sie ändern möchten.

1. Tippen Sie in der erscheinenden Liste auf den Punkt, auf den Sie die Einstellung ändern möchten.

Ein Einstellwert, der geändert werden kann, ist mit einem „Icon gekennzeichnet.

1. Tippen Sie auf den Punkt, dessen Einstellung Sie ändern möchten.

1. Ändern Sie mit dem Rad 17 oder den Tasten 18 ∨, ∧ den eingestellten Wert.

- Auf anhaltendes Drücken von einer der Tasten 18 √, ∧ ändert sich der betreffende Wert im Schnelldurchgang.

Eine Funktion ein- oder ausschalten

Tippen Sie zum Ein- und Ausschalten einer Funktion auf den betreffenden Menüpunkt bzw. das Icon.

Wählen und Spielen einer Klangfarbe

Das Digitalpiano besitzt 550 Klangfarben. Die Klänge sind in 12 Gruppen unterteilt.

- Näheres finden Sie in der „Liste der Klangfarben“ (Seite A-1).

1. Tippen Sie im Bildschirm auf 15 MAIN. Dies zeigt den MAIN-Bildschirm an.

2. Tippen Sie auf Klang „Upper 1“. Dies zeigt den TONE SELECT-Bildschirm an.

1. Tippen Sie auf die Gruppe, die den gewünschten Klang enthält.

- Sie können durch Antippen von „<<“ oder „>>“ zwischen den Gruppen navigieren.

1. Tippen Sie die zu verwendende Klangfarbe an.

- Sie können durch Antippen von „“bzw. „“ durch die Seiten der Klangliste blättern.

1. Tippen Sie im Bildschirm auf 15 MAIN, um zum Bildschirm MAIN zurückzukehren.

HINWEIS

• Antippen von Icon Upper 1 zum Abschalten wählt den Tastaturton ab, so dass die Tastatur keinen Ton mehr erzeugt.
• Drücken von Taste 23 GRAND PIANO schaltet auf Konzertflügelklang und optimiert die Einstellungen des Digitalpianos für Konzertflügel-Wiedergabe. Näheres zu diesen Einstellungen siehe „Parameterliste“ (Seite A-14).

Aufteilen der Tastatur auf zwei Klangfarben

Sie können die Tastatur so aufteilen, dass die linke Seite (unterer Bereich) mit einer und die rechte Seite (oberer Bereich) mit einer anderen Klangfarbe belegt ist.

- Die Klangfarbe, die bei aufgeteilter Tastatur dem unteren Tastaturbereich zugewiesen ist, wird als „Splitting-Klangfarbe“ (Lower 1) bezeichnet.

Beispiel:Wenn „GM Slap Bass 1“ als Splitting-Klangfarbe gewählt ist

1. Tippen Sie im Bildschirm auf 15 MAIN.

Dies zeigt den MAIN-Bildschirm an.

1. Wählen Sie die Hauptklangfarbe.

2. Tippen Sie im MAIN-Bildschirm auf „Split“.

Dies schaltet auf Tastaturteilung.

1. Tippen Sie auf „Lower 1“.

Dies zeigt den TONE SELECT-Bildschirm an.

1. Tippen Sie auf die Gruppe, die den als Splitting-Klangfarbe gewünschten Klang enthält.

2. Tippen Sie auf den als Splitting-Klangfarbe gewünschten Klang.

3. Tippen Sie im Bildschirm auf 15 MAIN, um zum Bildschirm MAIN zurückzukehren.

4. Zum Beenden der Tastaturteilung und Zurückschalten auf eine einzige Klangfarbetippen Sie bitte auf „Split“ im MAIN-Bildschirm.

Dies hebt die Tastaturteilung auf.

HINWEIS

• Durch Einschalten von Mischklang (Seite DE-16) können Sie die Hauptklangfarbe und die Splitting-Klangfarbe zusammenmischen. Sie können die Mischklang-Einstellung auch nach Einschalten der Tastaturteilung vornehmen.
• Ausschalten von Upper 1, Upper 2, Lower 1 oder Lower 2 durch Antippen des dazugehörigen Icons schaltet den betreffenden Klang stumm.
• Wenn Sie sowohl der Haupt- als auch der Splitting-Klangfarbe einen Klang mit DSP zuweisen, wird der Effekt bei einem der beiden Klänge deaktiviert.

Tastatur-Teilungspunkt verschieben

Nach dem nachstehenden Vorgehen kann die Lage des Punkts angewiesen werden, an dem die Tastatur zwischen der linken und rechten Seite aufgeteilt ist. Dieser Punkt wird als „Teilungspunkt“ bezeichnet.

1. Tippen Sie im Bildschirm auf 15 MAIN. Dies zeigt den MAIN-Bildschirm an.
2. Tippen Sie auf „Split Point“.

1. Stellen Sie mit den Tasten 18 ∨, ∧ den Teilungspunkt ein, d.h. die am weitesten links liegende Taste des oberen Bereichs.

- Sie können den Teilungspunkt auch durch Berühren und Gedrückthalten von „Split Point“ beim Drücken der gewünschten Tastaturtaste eingeben.

Mischen von zwei Klangfarben

Sie können zwei Klangfarben zusammenmischen und dann über eine Tastaturtaste für gleichzeitige Wiedergabe abrufen.

- Die Upper 1-Klangfarbe wird als „Hauptklangfarbe“ und die Upper 2-Klangfarbe als „Zumischklangfarbe“ bezeichnet.

1. Tippen Sie im Bildschirm auf 15 MAIN.

Dies zeigt den MAIN-Bildschirm an.

1. Wählen Sie die Hauptklangfarbe.

2. Tippen Sie auf das Upper 2-Icon.

Dies aktiviert den Klangmischbetrieb und überlagert die beiden Klangfarben.

1. Tippen Sie auf Klang „Upper 2“.

Dies zeigt den TONE SELECT-Bildschirm an.

1. Tippen Sie auf die Gruppe, die den als Zumischklangfarbe gewünschten Klang enthält.

2. Tippen Sie auf den als Zumischklangfarbe gewünschten Klang.

3. Tippen Sie im Bildschirm auf 15 MAIN, um zum Bildschirm MAIN zurückzukehren.

4. Zum Beenden des Mischbetriebs und Zurückschalten auf eine einzige Klangfarbetippen Sie bitte auf das Upper 2-Icon im MAIN-Bildschirm.

Dies hebt den Mischbetrieb auf.

HINWEIS

- Sie können die Lautstärkebalance zwischen der Haupt- und der Zumischklangfarbe regeln. Siehe „Einstellen der Tastatur-Lautstärkebalance“ (Seite DE-17).

- Antippen von Upper 1 oder Upper 2 schaltet den jeweiligen Klang stumm.

- Wenn Sie sowohl der Haupt- als auch der Zumischklangfarbe einen Klang mit DSP zuweisen, wird der Effekt bei einem der beiden Klänge deaktiviert.

Aufteilen der Tastatur für Duettspiel

Sie können die Tastatur zum Duettspielen so in der Mitte teilen, dass die linke und rechte Seite den gleichen Bereich haben. Das äußere Pedal links wird zum Dämpferpedal für die linke Seite und das äußere Pedal rechts zum Dämpferpedal für die rechte Seite. Mit Duettspiel kann zum Beispiel der Lehrer auf der linken Seite zeigen, wie gespielt wird, während der Schüler auf der rechten Seite die gleiche Melodie spielt.

Pedale

Benutzen der optionalen Pedaleinheit SP-33

- Benutzen der mitgelieferten Pedaleinheit SP-3

Zur Verwendung der Pedaleinheit SP-3 als Dämpferpedal für die rechte Tastatur schließen Sie sie bitte an den Anschluss DAMPER PEDAL an.

Zur Verwendung als Dämpferpedal für die linke Tastatur schließen Sie sie bitte an den Anschluss ASSIGNABLE PEDAL an.

1. Tippen Sie im Bildschirm auf 15 MAIN. Dies zeigt den MAIN-Bildschirm an.

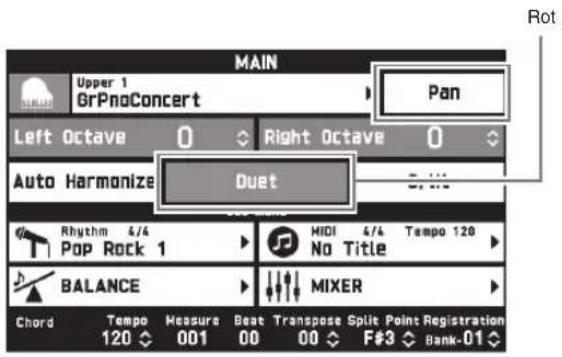

2. Tippen Sie auf „Duet“.

Dies schaltet auf Duettspiel.

- Tippen Sie auf „Pan“ zum Einschalten von Duet Pan. Wenn Duet Pan aktiviert (eingeschaltet) ist, wird der Ton der linken Tastatur über den linken Lautsprecher und der Ton der rechten Tastatur über den rechten Lautsprecher ausgegeben. Die nachstehenden Effekte werden nicht aufgelegt.

• Akustiksimulator (außer Hammerdynamik)
• Hall (Reverb)
• Delay
• Chorus
• DSP

3. Tippen Sie erneut auf „Duet“, um Duettspiel auszuschalten.

Dies schaltet auf den Zustand zurück, der vor dem Einschalten von Duettspiel vorlag.

Oktave einer Tastatur im Duettmodus ändern (Duett-Oktavverschiebung)

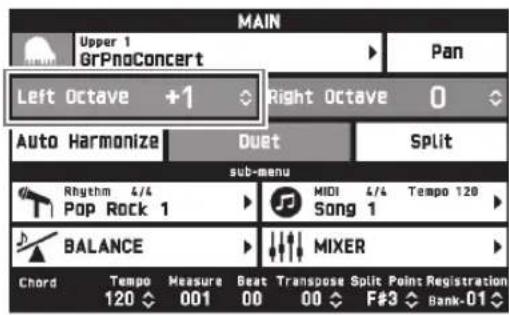

Anhand des folgenden Vorgehens können Sie die Oktave der linken und rechten Tastatur im Duettmodus ändern.

1. Führen Sie die Schritte 1 und 2 der Anleitung unter „Aufteilen der Tastatur für Duettspiel“ aus.
2. Tippen Sie auf „Left Octave“ und ändern Sie dann mit den Tasten 18 √, ∧ die Oktave der linken Tastatur.

Beispiel: Die nachstehende Illustration zeigt, wie das Ändern der linken Oktavverschiebung auf „+1“ die Oktave der linken Tastatur beeinflusst.

Am weitesten links liegende C-Taste

3. Tippen Sie auf „Right Octave“ und ändern Sie dann mit den Tasten 18 √, ∧ die Oktave der rechten Tastatur.

HINWEIS

- Ausschalten von Duettspiel löscht die eingestellten Oktavverschiebungen und stellt die Tastatur auf die anfänglichen Werksvorgaben zurück.

Einstellen der Tastatur-Lautstärkebalance

Dieses Vorgehen dient zum Einstellen der Lautstärkebalance zwischen der Haupt- und der Zumischklangfarbe.

1. Tippen Sie im Bildschirm auf 15 MAIN. Dies zeigt den MAIN-Bildschirm an.
2. Tippen Sie auf „BALANCE“.
3. Tippen Sie auf die zu regelnde Klangfarbe und stellen Sie dann mit den Tasten 18 √, ∧ die Lautstärke ein.

Upper 1: Hauptklangfarbe

Upper 2: Zumischklangfarbe

Lower 1: Splitting-Klangfarbe (Hauptklang)

Lower 2: Splitting-Klangfarbe (Zumischklang)

1. Tippen Sie im Bildschirm auf 15 MAIN, um zum Bildschirm MAIN zurückzukehren.

HINWEIS

- Näheres zu anderen Einstellungen im BALANCE-Bildschirm siehe „BALANCE-Bildschirm“ unter „Konfigurieren der Digitalpiano-Einstellungen“ (Seiten DE-48 bis DE-55).

Benutzen des Metronoms

1. Drücken Sie die Taste 22 METRONOME. Dies startet das Metronom.

Blinkt synchron mit den Schlägen.

1. Drücken Sie erneut die Taste 22 METRONOME, um das Metronom zu stoppen. Dies stoppt das Metronom.

Zahl der Schläge pro Takt ändern

Sie können das Metronom auf 0 bis neun Schläge pro Takt einstellen.

Wenn Sie 0 einstellen, ertönt bei allen Schlägen der gleiche Ton. Diese Einstellung ist günstig zum Üben mit konstantem Takt.

1. Tippen Sie im MENU-Bildschirm auf „SYSTEM SETTING“.
2. Tippen Sie auf „Metronome Count“.
3. Wählen Sie mit den Tasten 18 ∨, ∧ die Zahl der Schläge pro Takt.
4. Tippen Sie im Bildschirm auf 15 MAIN. Dies ruft den MAIN-Bildschirm zurück.

Einstellen der Lautstärkebalance zwischen Metronom und Tastatur (Metronome Volume)

Nach der folgenden Anleitung können Sie die Lautstärke des Metronoms anpassen, ohne dadurch die Lautstärke der Tonausgabe von der Tastatur zu verändern.

1. Tippen Sie im Bildschirm auf 15 MAIN. Dies zeigt den MAIN-Bildschirm an.
2. Tippen Sie auf „BALANCE“.
3. Tippen Sie auf „Metronome Volume“.
4. Stellen Sie mit den Tasten 18 √, ∧ die Metronomlautstärke ein (0 bis 127).
5. Tippen Sie im Bildschirm auf 15 MAIN. Dies ruft den MAIN-Bildschirm zurück.

Ändern der Tempoeinstellung

Die Tempoeinstellung kann auf zwei verschiedene Weisen geändert werden: mit den Tasten 21 TEMPO ∨, ∧ zum schrittweisen Ändern oder durch Antippen von Taste 21 TEMPO TAP (Tippeingabe).

■Methode 1:

Tempo-Einstellung mit den Tasten 21 TEMPO ∨, ∧ anpassen

1. Stellen Sie mit den Tasten 21 TEMPO √, ∧ das Tempo ein.

Jeder Tastendruck erhöht bzw. vermindert den Tempowert (Schläge pro Minute) um den Wert Eins.

• Auf anhaltendes Drücken der Taste erfolgt Schnelldurchgang.
• Sie können einen Tempowert im Bereich von 20 bis 255 einstellen.

Tempo durch Antippen einstellen (Tippeingabe)

1. Tippen Sie mit dem Tempo, das Sie einstellen möchten, mehrmals auf Taste 21 TEMPO TAP.

• Die Tempo-Einstellung ändert sich entsprechend dem Antippen.

Zwei oder mehrere Male antippen.

- Nachdem Sie auf diese Weise das ungefähre Tempo vorgegeben haben, können Sie das Tempo entsprechend dem Vorgehen von „Tempo-Einstellung mit den Tasten 21 TEMPO √, ∧ anpassen“ noch feineinstellen.

Benutzen des Pitchbend-Rads

Mit dem Pitchbend-Rad können Sie die Tonhöhe von Noten gleitend anheben und absenken. Diese Funktion ermöglicht das Erzeugen von Dämpfeffekten wie bei Saxophon und E-Gitarre.

1. Verstellen Sie das links neben der Tastatur befindliche Pitchbend-Rad beim Spielen einer Note nach oben oder unten.

Der Betrag, um den die Note variiert wird, richtet sich danach, wie weit das Pitchbend-Rad gedreht wird.

- Berühren Sie beim Einschalten des Digitalpianos nicht das Pitchbend-Rad.

HINWEIS

- Sie können den Effekt des Pitchbend-Rads anpassen, indem Sie den Betrag der Tonhöhenänderung bei maximaler Drehung in beiden Richtungen einstellen. Näheres finden Sie unter „CONTROLLER-Bildschirm“ (Seite DE-53).

Tonhöhe des Digitalpianos in Halbton-Einheiten verschieben (Transponierung)

Mit der Transponierungsfunktion können Sie die Gesamttonhöhe des Digitalpianos in Halbtonschritten anheben und absenken. Diese Funktion kann dazu verwendet werden, die Tonhöhe des Keyboards an die Stimmlage eines Sängers oder an ein anderes Instrument usw. anzupassen.

1. Ändern Sie mit den Tasten 6 TRANSPOSE ∨, ∧ den eingestellten Wert.

2. Die Stimmung des Keyboards ist im Bereich von -12 bis 00 bis +12 einstellbar.

3. Gleichzeitiges Drücken der Tasten 6 TRANSPOSE ∨, ∧ ändert die Einstellung auf 0.
   • Die aktuelle Einstellung der Transponierung wird im MAIN-Bildschirm angezeigt.

Die Begleitautomatik gibt Ihnen die Möglichkeit, einfach den Begleitrhythmus zu wählen, woraufhin automatisch eine geeignete Begleitung (Drums, Gitarre usw.) ertönt, wenn Sie mit der linken Hand einen Akkord spielen. Damit können Sie agieren, als ob Ihnen stets eine eigene Begleitgruppe zur Seite stünde.

Das Digitalpiano besitzt 200 vorinstallierte automatische Begleitmuster, die in 13 Gruppen unterteilt sind. Sie können vorinstallierte Rhythmen bearbeiten und so eigene Original-Rhythmen (als „Anwenderrhythmen“ bezeichnet) kreieren, die in einer 14. Gruppe abgespeichert werden können. Näheres finden Sie in der „Liste der Rhythmen“ (Seite A-8).

Spielen mit Begleitautomatik

1. Tippen Sie im Bildschirm auf 15 MAIN. Dies zeigt den MAIN-Bildschirm an.
2. Tippen Sie auf den Rhythmusnamen „Rhythm“.

1. Tippen Sie auf die Gruppe, die den gewünschten Rhythmus enthält.

- Sie können durch Antippen von „<<“ oder „>>“ zwischen den Gruppen navigieren.

1. Tippen Sie den zu verwendenden Rhythmus an.

- Sie können durch Antippen von „“ ezw. „“ durch die Seiten der Rhythmusliste blättern.

1. Stellen Sie mit den Tasten 21 TEMPO √, ∧ das Tempo ein.

2. Näheres zum Vorgehen für das Ändern des Tempos finden Sie unter „Ändern der Tempoeinstellung“ (Seite DE-18).

3. Zum Zurücksetzen eines Rhythmus auf seine empfohlene Tempo-Einstellung drücken Sie die Tasten 21 TEMPO √, ∧ bitte gleichzeitig.

6. Drücken Sie die 12 ACCOMP ON/OFF-Taste, damit deren Lampe leuchtet.

Dies schaltet ACCOMP ein, wodurch alle Parts der Begleitung ertönen.

• Wenn Sie ACCOMP ausschalten, wodurch die ACCOMP-Lampe erlischt, werden nur die Parts der Schlaginstrumente (Drums, Percussion) wiedergegeben.
• Jedes Drücken der Taste schaltet ACCOMP ein bzw. aus.

7. Drücken Sie die Taste 10 SYNCHRO/ENDING.

Dies schaltet die Begleitautomatik auf „Synchro-Bereitschaft“. Wenn Sie in Synchro-Bereitschaft einen Akkord spielen, beginnt die Begleitautomatik automatisch mit der Wiedergabe.

- Drücken von 7 INTRO bei in Synchro-Bereitschaft befindlicher Begleitautomatik schaltet auf Intro-Bereitschaft. Drücken Sie Taste 9 VARIATION zum Schalten auf Variationsbereitschaft. Näheres zu den Intro- und Variationsmustern finden Sie unter „Modifizieren von Begleitautomatik-Mustern“ (Seite DE-23).

8. Spielen Sie den gewünschten Akkord auf der Akkordtastatur (linker Tastaturbereich).

Mit dem Spielen des Akkords startet automatisch die Begleitautomatik.

- Wenn Sie die Wiedergabe des Perkussionsparts ohne Spielen eines Akkords starten möchten, drücken Sie bitte die Taste 11▶/■.

Beispiel:Spielen eines C-Akkords

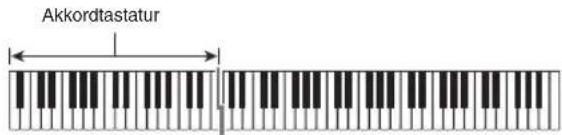

Akkordtastatur Melodietastatur

9. Spielen Sie weitere Akkorde mit der linken Hand, während Sie mit der rechten Hand die Melodie spielen.

• Sie können die Akkorde auch mit „CASIO Chord“ oder einem anderen Modus mit vereinfachten Fingersätzen spielen. Näheres siehe „Einen Akkord-Eingabemodus wählen“ im folgenden Abschnitt.
• Sie können mit den Tasten 8 NORMAL und 9 VARIATION Begleitungsmuster modifizieren. Näheres siehe „Modifizieren von Begleitautomatik-Mustern“ (Seite DE-23).

10. Wenn Sie fertig sind, drücken Sie bitte erneut die Taste 11 ▶/■, um die Begleitautomatik zu stoppen.

- Wenn Sie Taste 10 SYNCHRO/ENDING anstelle von Taste 11 ▶/■ drücken, wird vor dem Stoppen der Begleitautomatik ein Ending/Outro-Muster wiedergegeben. Näheres zu den Ending/Outro-Mustern finden Sie unter „Modifizieren von Begleitautomatik-Mustern“ (Seite DE-23).

HINWEIS

• Sie können die Lautstärke der Begleitautomatik anpassen, ohne dadurch die Lautstärke der Digitalpiano-Tonausgabe zu verändern. Näheres siehe „BALANCE-Bildschirm“ (Seite DE-50).
• Durch Ändern des Teilungspunkts mit der Tastaturteilungsfunktion können Sie den Umfang der Akkordtastatur verändern (Seite DE-15). Die links vom Teilungspunkts liegenden Tastaturtasten bilden die Akkordtastatur.

Einen Akkord-Eingabemodus wählen

Sie können zwischen den folgenden fünf Modi zum Anschlagen von Akkorden wählen.

Fingered 1

Fingered 2

Fingered 3

CASIO Chord

Full Range

1. Tippen Sie im MENU-Bildschirm auf „RHYTHM“.

2. Tippen Sie auf „Chord Input Type“.

3. Tippen Sie auf die zu verwendende Akkord-Eingabemethode.

Dies schaltet auf die gewählte Akkord-Eingabemethode.

■Fingered 1, 2, 3

Bei diesen drei Eingabemodi spielen Sie im Akkordbereich der Tastatur Akkorde mit den normalen Akkord-Fingersätzen. Einige Akkordformen sind verkürzt und können mit nur einem oder zwei Fingern gespielt werden.

Näheres zu den eingebbaren Akkordtypen und deren Fingersätzen finden Sie unter „Leitfaden zur Eingabe von Akkorden“ (Seite A-12).

Fingered 1: Schlagen Sie die Noten des Akkords auf der Tastatur an.

Fingered 2: Im Unterschied zu „Fingered 1“ können keine Sexten eingegeben werden.

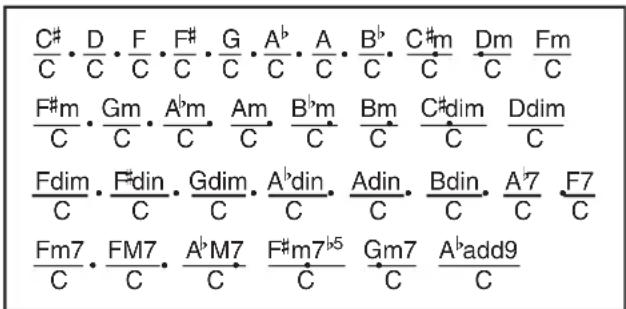

Fingered 3: Im Unterschied zu „Fingered 1“ können „Fraction“-Akkorde (bitonale Akkorde) mit der untersten Tastaturnote als Bassnote eingegeben werden.

CASIO CHORD

Mit „CASIO Chord“ können Sie die nachstehend beschriebenen vier Akkordtypen mit vereinfachten Fingersätzen spielen.

AkkordtypBeispiel
Dur-AkkordeDrücken Sie eine Taste, deren Note dem Akkordnamen entspricht.Zum Spielen von C-Dur genügt das Anschlagen einer C-Taste in der Akkordtastatur. Die Oktave der Note spielt keine Rolle.	C (C-Dur)Notenname
Moll-AkkordeDrücken Sie die Taste der Akkordtastatur, die dem Dur-Akkord entspricht, wobei Sie gleichzeitig auch eine rechts davon gelegene weitere Taste der Akkordtastatur anschlagen.	Cm (C-Moll)
SeptakkordeDrücken Sie die Taste der Akkordtastatur, die dem Dur-Akkord entspricht, wobei Sie gleichzeitig auch zwei rechts davon gelegene weitere Tasten der Akkordtastatur anschlagen.	C7 (C-Septakkord)
Moll-SeptakkordeDrücken Sie die Taste der Akkordtastatur, die dem Dur-Akkord entspricht, wobei Sie gleichzeitig auch drei rechts davon gelegene weitere Tasten der Akkordtastatur anschlagen.	Cm7 (C-Moll-Septakkord)

Beim Drücken mehrerer Tasten in der Akkordtastatur spielt es keine Rolle, ob die zusätzlich angeschlagenen Tasten weiß oder schwarz sind.

FULL RANGE CHORD

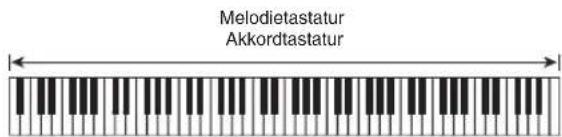

In diesem Akkord-Eingabemodus können Sie den gesamten Umfang der Tastatur zum Spielen von Akkorden und Melodie verwenden.

Näheres zu den eingebbaren Akkordtypen und deren Fingersätzen finden Sie unter „Leitfaden zur Eingabe von Akkorden“ (Seite A-12).

Modifizieren von Begleitautomatik-Mustern

Die Begleitautomatik umfasst die unten gezeigten sechs Begleitmuster. Sie können das Muster während der Begleitungswiedergabe umschalten und die Muster sogar modifizieren. Wählen Sie mit den Tasten 7 bis 10 das gewünschte Muster.

7 8 9 10

*1 Zu Beginn eines Songs drücken. Nach Ende des Intro-Musters beginnt die Begleitung mit dem Normalmuster. Wenn Sie Taste
9 VARIATION/FILL-IN drücken, bevor das Intro-Muster beendet ist, wird das Variationsmuster nach Ende des Intro-Musters fortgesetzt.
*2 Während der Wiedergabe eines Normalmusters drücken, um ein Fill-in-Muster einzufügen.
*3 Während der Wiedergabe eines Variationsmusters drücken, um ein Fill-in-Variationsmuster einzufügen.
*4 Am Ende eines Songs drücken. Dies startet das Ending/Outro, wonach die automatische Begleitung stoppt.

Verwenden empfohlener Klangfarben und Tempos (One-Touch-Presets)

Über „One-Touch Preset“ können Sie mit einem einfachen Tastendruck Klangfarben- und Tempo-Einstellungen abrufen, die zum aktuell gewählten Rhythmusmuster der Begleitautomatik passen.

1. Tippen Sie im MENU-Bildschirm auf „RHYTHM“.
   Dies zeigt den RHYTHM-Bildschirm an.
2. Sie können den RHYTHM-Bildschirm auch durch Drücken von Taste 20 RHYTHM aufrufen.
3. Tippen Sie auf „One Touch“.
   Dies konfiguriert Klangfarbe, Tempo und andere Einstellungen passend für das aktuell gewählte Rhythmusmuster. Die Wiedergabe der Begleitautomatik wechselt dabei auf Synchro-Bereitschaft, wodurch die Begleitautomatik automatisch wieder startet, wenn Sie einen Akkord anschlagen.
4. Spielen Sie einen Akkord auf der Tastatur. Dies startet die Wiedergabe der Begleitautomatik.

HINWEIS

• Die One-Touch-Presets werden für Anwenderrhythmen (001 bis 010 der Anwendergruppe) nicht unterstützt.

Hinzufügen einer Harmonie zu Melodienoten (Automatische Harmonisierung)

Bei automatischer Harmonisierung werden Harmonien zu den Melodienoten ergänzt, die Sie mit der rechten Hand spielen, um eine größere melodische Tiefe zu erreichen. Sie können zwischen 12 Arten der automatischen Harmonisierung wählen.

1. Tippen Sie im Bildschirm auf 15 MAIN.
   Dies zeigt den MAIN-Bildschirm an.

2. Tippen Sie auf „Auto Harmonize“ zum Einschalten.

1. Tippen Sie auf 14 MENU

2. Tippen Sie im MENU-Bildschirm auf „RHYTHM“.

3. Tippen Sie auf „Auto Harmonize Type“.

4. Tippen Sie auf die gewünschte Art der automatischen Harmonisierung.

TypnameBeschreibung
Duet 1 Ergänzt	eine enge (zwei bis vier Tonstufen entfernte) 1-Noten-Harmonie unter der Melodienote.
Duet 2 Ergänzt	eine offene (4 bis 6 Tonstufen entfernte) 1-Noten-Harmonie unter der Melodienote.
Country Fügt e	eine Harmonie im Country-Stil an.
Octave Ergänzt	die Note aus der nächstniedrigeren Oktave.
5th Ergänzt eine	fünf Tonstufen entfernte Note.
3-Way Open Ergänzt eine offene 2-Noten-Harmonie für insgesamt drei Noten.
3-Way Close Ergänzt eine enge 2-Noten-Harmonie für insgesamt drei Noten.
Strings Ergänzt eine für Streicher optimale Harmonie.

TypnameBeschreibung

4-Way Open Ergänzt eine offene 3-Noten-Harmonie für insgesamt vier Noten.

4-Way Close Ergänzt eine enge 3-Noten-Harmonie für insgesamt vier Noten.

Block Ergänzt Blockakkordnoten.

Big Band Ergänzt eine Harmonie im Big-Band-Stil.

1. Spielen Sie Akkorde und die Melodie auf der Tastatur.

Zu den gespielten Melodienoten wird automatisch eine auf die gespielten Akkorde bezogene Harmonie ergänzt.

Erzeugen eines eigenen Original-Rhythmus durch Bearbeiten einer vorinstallierten automatischen Begleitung (Rhythmus-Bearbeitung)

Mit dem Rhythmus-Editor können Sie eine vorinstallierte automatische Begleitung modifizieren und auf diese Weise einen eigenen Original-„Anwenderrhythmus“ erzeugen.

Dazu können Sie z.B. einen Part (Drums, Bass usw.) eines Normal-, Intro- oder anderen Musters (Seite DE-23) wählen und ein- oder ausschalten, seine Lautstärke anpassen und weitere Bearbeitungen vornehmen.

1. Führen Sie die Schritte 1 bis 4 von „Spielen mit Begleitautomatik“ (Seite DE-20) zum Wählen des zu bearbeitenden Rhythmus aus.

2. Tippen Sie im MENU-Bildschirm auf „RHYTHM“.

3. Tippen Sie auf „Edit“.

4. Tippen Sie auf „Edit“.

5. Wählen Sie mit den Tasten 7 bis 10 das zu bearbeitende Begleitungsmuster.

Die gedrückte Taste leuchtet, was anzeigt, dass das betreffende Muster in Bearbeitung ist.

- Mit jedem Drücken von Taste 8 wechselt die Einstellung zwischen NORMAL und FILL-IN und mit jedem Drücken von Taste 9 zwischen VARIATION und FILL-IN. Während das Fill-In-Muster gewählt ist, blinkt die betreffende Taste.

Beispiel:Wenn Intro gewählt ist

6. Tippen Sie auf den Displaypunkt für den zu bearbeitenden Instrumentpart.

Rhythmus, Klangfarbe: Tippen Sie auf den Displaypunkt und wählen Sie dann aus der erscheinenden Liste.

Um die Einstellungen von anderen Punkten als den obigen zu ändern, ändern Sie bitte mit den Tasten 18 √, ∧ den angezeigten Wert.

- Rhythmusmuster bestehen aus den nachstehenden acht Parts. Drums, Percussion, Bass, Chord 1, Chord 2, Chord 3, Chord 4, Chord 5

- Durch Drücken von Taste 11 ▶/■ während eines Bearbeitungsvorgangs wird das Begleitungsmuster entsprechend der bis dahin erfolgten Bearbeitung wiedergegeben. Antippen von Taste „Solo“ gibt nur den in Bearbeitung befindlichen Instrumentpart wieder.

• Die nachstehende Tabelle zeigt die bearbeitbaren Parameter.

Punkt Beschreibung Einstellung
Rhythm (Rhythmus)	Ersetzt die Begleitungsdaten des Parts durch die der eingegebenen Rhythmusnummer. *1	Rhythmus-nummer *2
Part Schaltet die einzelnen Partsein und aus.		Weiß: Part stumm. Rot: Part ertönt.
Tone (Klangfarbe)	Ändert die Klangfarbe (Instrument) für Part-Wiedergabe.	Klangname*3
Volume (Lautstärke)	Regelt die Lautstärke des jeweiligen Parts.	000 bis 127
Pan (Pan) Legt fest, in welchem Maße der Ton des Parts von der linken oder rechten Seite gehört wird.		-64 bis 0 bis 63 *4
Reverb Send (Reverb Send)	Legt fest, wie viel Hall (Seite DE-51) dem jeweiligen Part zugegeben wird.	000 bis 127

Punkt Beschreibung Einstellung
Chorus Send (Chorus Send)	Legt fest, wie viel Chorus (Seite DE-51) dem jeweiligen Part zugegeben wird.	000 bis 127
Delay Send (Delay Send)	Legt fest, wie viel Delay (Seite DE-51) dem jeweiligen Part zugegeben wird.	000 bis 127

*1 Durch Ersetzen der Part-Begleitungsdaten werden alle bis dahin vorgenommenen Bearbeitungen gelöscht.

*2 Bei einem Intro wird dieselbe Rhythmusnummer für alle acht Instrumentparts verwendet. Wenn Sie zum Beispiel Rhythmus 003 für Akkordpart 1 anweisen, wird Rhythmus 003 automatisch auch den anderen sieben Instrumentparts zugewiesen. Wenn Sie danach Akkordpart 2 auf Rhythmus 004 ändern, ändert sich auch der Rhythmus von Akkordpart 1 auf 004. Wie beim Intro erhalten auch alle acht Parts eines Outros dieselbe Rhythmusnummer.

*3 Für die Parts Drums und Percussion sind nur Drum-Set-Sounds wählbar. Für den Basspart und die Akkordparts 1 bis 5 können keine Drum-Set-Sounds gewählt werden.

*4 Ein kleinerer Wert verschiebt die Panorama-Position nach links und ein kleinerer Wert nach rechts. Der Wert Null bezeichnet die Mitte.

7. Stellen Sie nach Ende der Bearbeitung das Tempo des Rhythmus wunschgemäß ein.

- Das hier eingestellte Tempo wird zum Tempo der Anfangsvorgabe.

8. Tippen Sie im Bildschirm auf 16 EXIT.

9. Tippen Sie auf „Write“.

Dies zeigt eine Anzeige zum Eingeben von Anwenderrhythmus-Nummer und Rhythmusnamen für das Speicherziel an.

- Wenn Sie den Bearbeitungsvorgang abbrechen möchten, tippen Sie bitte auf 16 EXIT.

10. Tippen Sie auf „Rename“.

1. Geben Sie einen Namen für den Rhythmus ein.

2. Tippen Sie nach Eingabe des Rhythmusnamens auf „Enter“.

13. Tippen Sie auf die Anwenderrhythmus-Zielnummer.

- Falls der Rhythmusnummer bereits Daten zugewiesen sind, wird neben ihr ein Sternchen (*) angezeigt.

Anwenderrhythmus-Zielnummer

14. Tippen Sie auf „Execute“.

Falls der gewählten Rhythmusnummer noch keine Daten zugewiesen sind, erscheint die Meldung „Sure?“. Wenn ihr schon Daten zugewiesen sind, erscheint die Meldung „Replace?“.

15. Tippen Sie auf „Yes“.

Dies speichert die Daten.

- Um ohne Speichern zum Bildschirm von Schritt 4 zurückzukehren, tippen Sie bitte auf „No“.

WICHTIG!

- Wenn Sie Anwenderrhythmus-Daten unter einer Anwenderrhythmus-Nummer speichern, unter der bereits Daten gespeichert sind, werden die vorhandenen Daten durch die neuen Daten ersetzt.

HINWEIS

- Falls das Datenvolumen des Begleitungsmusters oder Instrumentpart für die Bearbeitung zu groß ist, erscheint im Display eine Speicher-voll-Meldung (Memory Full). Wählen Sie in solchen Fällen ein anderes Begleitungsmuster oder einen anderen Instrumentpart zum Bearbeiten.

Löschen eines Anwenderrhythmus

1. Tippen Sie im MENU-Bildschirm auf „RHYTHM“.
2. Tippen Sie auf „Edit“.
3. Tippen Sie auf „Clear“.
4. Tippen Sie auf den zu löschenden Rhythmus und dann auf „Execute“.
5. Tippen Sie auf „Yes“.

Dies löscht den gewählten Anwenderrhythmus.

- Falls nicht gelöscht werden soll, tippen Sie bitte auf „No“.

Abspielen der Demostücke

1. Drücken Sie bei gedrückt gehaltener 12 ACCOMP ON/OFF-Taste die 11 ▶/■-Taste.

Damit werden die Demo-Songs beginnend mit Song 1 der Reihe nach abgespielt.

- Sie können mit den Tasten 18 ∨, ∧ zu einem anderen Demo-Song wechseln.

1. Drücken Sie die Taste 11▶/■.

Dies stoppt die Demosong-Wiedergabe. Die Wiedergabe der Demo-Songs wird in einer Endlosschleife fortgesetzt, bis Sie sie mit der Taste 11▶/■ stoppen.

HINWEIS

- Bei laufender Demosong-Wiedergabe sind nur die oben beschriebenen Bedienungsvorgänge möglich.

Über die Musik-Presets sind auf bestimmte Genres und Songs optimierte Einstellungen für Klangfarbe, Rhythmus, Akkorde usw. mit einem einfachen Tastendruck abrufbar.

Ergänzend zu den vorinstallierten Presets besteht die Möglichkeit, eigene Original-Musik-Presets (Anwender-Presets) zu speichern.

Insgesamt sind 305 vorinstallierte Musik-Presets vorhanden, die in neun Gruppen unterteilt sind. Eine zehnte Gruppe dient für Anwender-Presets.

- Nähere Einzelheiten finden Sie in der „Liste der Musik-Presets“ (Seite A-10).

Abrufen von Preset-Daten

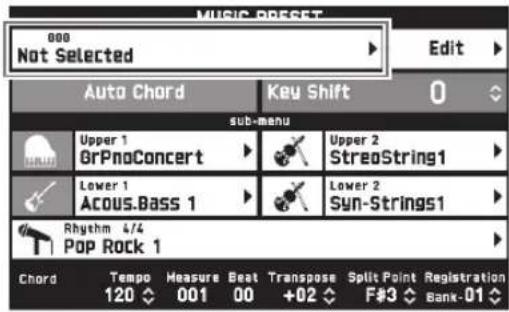

1. Tippen Sie im MENU-Bildschirm auf „MUSIC PRESET“.

Dies zeigt den MUSIC PRESET-Bildschirm an und schaltet Auto Chord ein.

2. Tippen Sie auf den Preset-Namen.

3. Tippen Sie auf die Gruppe, die das gewünschte Preset enthält, und tippen Sie dann auf den Preset-Namen.

Dies konfiguriert das Digitalpiano mit den Einstellungen (Klangfarbe, Rhythmus usw.) des gewählten Presets.

4. Drücken Sie die Taste 11 ▶/■ zum Starten der Begleitautomatik mit der Akkordfolge des Musik-Presets. Spielen Sie die Melodie auf der Tastatur.

• Die abgerufene Akkordfolge wiederholt sich, bis Sie erneut 11▶/■ drücken.
- Ausschalten durch Antippen von „Auto Chord“ schaltet die vorprogrammierte Akkordfolge aus, was Spielen des normalen Begleitautomatik-Musters ermöglicht.
- Zum Ändern der Tonhöhe einer Preset-Akkordfolge tippen Sie auf „Key Shift“ und nehmen dann mit den Tasten 18 √, ∧ die Änderung vor.

HINWEIS

• Drücken Sie zum Ausschalten von Auto Chord erneut die Taste 12 ACCOMP.
• Details zu den Einstellungen für ein abgerufenes Preset finden Sie in der „Liste der Musik-Presets“ (Seite A-10).

Erzeugen eines eigenen Anwender-Presets (Anwender-Presets)

Ein Musik-Preset-Editor ermöglicht das Kreieren eigener Original-Musik-Presets (Anwender-Presets). Sie können bis zu 50 Anwender-Presets in der Anwendergruppe speichern.

1. Führen Sie die Schritte 1 bis 3 des Vorgehens unter „Abrufen von Preset-Daten“ (Seite DE-28) aus und wählen Sie das Preset, das Sie als Basis für Ihr Anwender-Preset verwenden möchten.

2. Tippen Sie auf „Edit“.

1. Bearbeiten Sie die Parameter des Musik-Presets.

3-1. Akkordfolge bearbeiten Tippen Sie auf „Chord Edit“ zum Anzeigen des Bearbeitungsbildschirms für die Akkordfolge. Führen Sie anschließend die unter „Eine Akkordfolge bearbeiten“ (Seite DE-29) beschriebene Bearbeitung durch. Tippen Sie nach der Bearbeitung auf 16 EXIT, um zum obigen Bildschirm zurückzukehren.

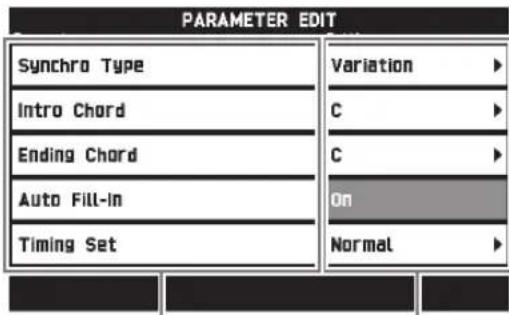

3-2. Art der Begleitautomatik-Wiedergabe ändern Tippen Sie auf „Parameter Edit“ zum Anzeigen des Parameter-Bearbeitungsbildschirms. Führen Sie anschließend die unter „Art der Begleitautomatik-Wiedergabe ändern“ (Seite DE-31) beschriebene Bearbeitung durch. Tippen Sie nach der Bearbeitung auf 16 EXIT, um zum obigen Bildschirm zurückzukehren.

1. Wenn die gesamte Bearbeitung beendet ist, tippen Sie bitte auf „Write“.
2. Tippen Sie auf „Rename“.
3. Geben Sie einen Namen für das Preset ein.

4. Tippen Sie nach Eingabe des Preset-Namens auf „Enter“.

5. Tippen Sie auf die Ziel-Preset-Nummer.

- Falls der Preset-Nummer bereits Daten zugewiesen sind, wird neben ihr ein Sternchen (*) angezeigt.

1. Tippen Sie auf „Execute“.

Falls der gewählten Preset-Nummer noch keine Daten zugewiesen sind, erscheint die Meldung „Sure?“. Wenn ihr schon Daten zugewiesen sind, erscheint die Meldung „Replace?“.

1. Tippen Sie auf „Yes“.

Dies speichert die Daten.

- Um ohne Speichern zum Bildschirm von Schritt 8 zurückzukehren, tippen Sie bitte auf „No“.

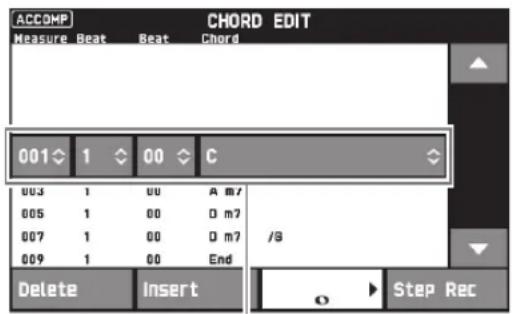

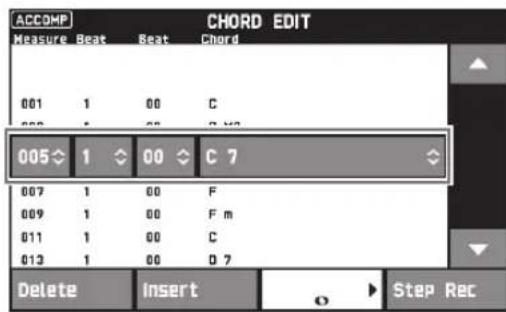

Eine Akkordfolge bearbeiten

1. Tippen Sie im Bildschirm zum Wählen der Bearbeitung (Seite DE-29) auf „Chord Edit“, um den nachstehenden Bearbeitungsbildschirm für die Akkordfolge aufzurufen.

Schritt (Zeitgabe und Akkord)

Schritt (Zeitgabe und Akkord)

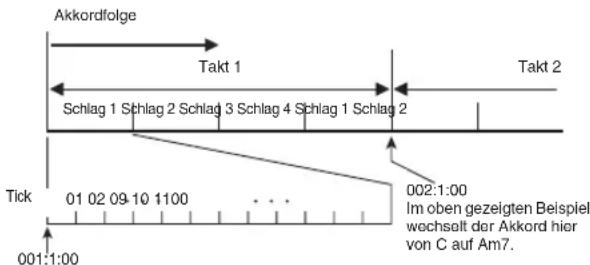

Die Zeitgabe einer Akkordfolge wird durch eine Reihe von drei Werten (zum Beispiel 001:1:00) ausgedrückt, die Takt *1 (001), Schlag (1) und Tick (00) angeben*2. Die Reihe dieser drei Werte wird allgemein als ein „Schritt“ bezeichnet.

*1 Bis zu 999 Takte
*2 Auf einen Schlag entfallen, wie unten gezeigt, 12 Ticks.

1. Bearbeiten Sie den Schritt wie gewünscht.

- Sie können die bearbeitete Akkordfolge auch durch einfaches Drücken von Taste 11▶/■ abspielen und kontrollieren. Das Bearbeiten einer Akkordfolge ist nicht bei laufender Wiedergabe der Akkordfolge möglich.

1. Wenn Sie fertig sind, tippen Sie bitte auf 16 EXIT, um zum Bildschirm zum Wählen der Art der Bearbeitung zurückzukehren (Seite DE-29).

HINWEIS

- Ein einzelnes Preset kann bis zu circa 999 Takte enthalten. Wenn diese Obergrenze bei der Bearbeitung überschritten wird, erscheint die Meldung „Measure Limit“ im Display und eine weitere Bearbeitung ist nicht mehr möglich.

■Preset-Akkorddaten bearbeiten

1. Wählen Sie mit den On-Screen-Icons „▲“ und „▼“ den zu ändernden Schritt.

2. Geben Sie Zähldaten oder einen Akkord ein.

- Zum Ändern der Zeitgabe tippen Sie auf den aktuellen Wert von „Measure“, „Beat“ oder „Tick“ und stellen dann mit den Tasten 18 √, ∧ den neuen Wert ein. - Zum Ändern eines Akkords tippen Sie ihn an und spielen dann den gewünschten Akkord auf der Tastatur.

• Die Zeitgabe für den ersten Schritt (001:1:00) ist fest vorgegeben und kann nicht geändert werden. Weiterhin beträgt der letzte Schritt unabhängig von der Auflösung stets einen Takt.

■Einen neuen Akkord einfügen

1. Wählen Sie mit den On-Screen-Icons „▲“ und „▼“ den Schritt, der unmittelbar vor der Stelle liegt, an der Sie den neuen Akkord einfügen möchten.

2. Tippen Sie auf „Insert“ und schlagen Sie den gewünschten Akkord auf der Tastatur an.

■Eine Reihe aufeinander folgender Schritte eingeben

1. Wählen Sie mit den On-Screen-Icons „▲“ und „▼“ den Schritt, der unmittelbar vor der Stelle liegt, an der Sie den Schritt einfügen möchten.

2. Tippen Sie auf „Step Rec“.

3. Tippen Sie auf das Noten-Icon.

1. Tippen Sie auf die zu verwendende Note.

2. Spielen Sie einen Akkord auf der Tastatur. Dies gibt einen Schritt mit der oben in Schritt 4 eingestellten Länge ein und wechselt zur Eingabe des nächsten Schritts.

- Antippen von „Tie“ ohne Eingabe eines Akkords gibt einen Haltebogen ein. - Wenn Sie „Rest“ antippen, ohne einen Akkord einzugeben, wird kein Akkord im betreffenden Schritt gespielt.

1. Wenn Sie mit dem Eingeben von Schritten fertig sind, tippen Sie bitte erneut auf „Step Rec“, um die Datenbearbeitung zu beenden.

■Einen Schritt löschen

1. Wählen Sie mit den On-Screen-Icons „▲“ und „▼“ den zu löschenden Schritt.

2. Tippen Sie auf „Delete“.

- Der erste und der letzte Schritt können nicht gelöscht werden.

Art der Begleitautomatik-Wiedergabe ändern

1. Tippen Sie im Bildschirm zum Wählen der Art der Bearbeitung (Seite DE-29) auf „Parameter Edit“, um den unten gezeigten Bearbeitungsbildschirm für die Begleitautomatik-Wiedergabe aufzurufen.

Parameter Einstellung

1. Tippen Sie auf den Parameter, dessen Einstellung Sie ändern möchten, und ändern Sie dann mit den Tasten 18 √, ∧ den eingestellten Wert.

ParameterBeschreibung	Einstellung
Synchro Type: Synchro-Typ	Wählt Status und Typ der Synchro-Bereitschaft beim Wählen des Musik-Presets.	Off (keine Bereitschaft)Normal: Von Bereitschaft auf NormalmusterVariation: Von Bereitschaft auf VariationsmusterIntro: Von Bereitschaft auf Intromuster
Intro Chord: Intro-Akkord	Wählt unter Dur (12 Tasten) und Moll (12 Tasten) für die Intro-Akkorde.	C bis B: Dur (C bis B)Cm bis Bm: Moll (Cm bis Bm)
Ending Chord: Ending/Outro-Akkord	Wählt unter Dur (12 Tasten) und Moll (12 Tasten) für die Ending/Outro-Akkorde.	C bis B: Dur (C bis B)Cm bis Bm: Moll (Cm bis Bm)
Auto Fill-In: Automatisches Fill-in ein/aus	Legt fest, ob ein Fill-in in den letzten Takt einer Akkordfolge eingefügt werden soll.	Off: Fill-in wird nicht einfügtOn: Fill-in wird einfügt
Timing Set: Akkordfolge-Variation	Über diesen Parameter können Sie verschiedene Variationen zur Zeitgabe der in Bearbeitung befindlichen Akkordfolge hinzugeben. Über den Parameter kann die Akkordfolge an den Takt bestimmter Rhythmen angepasst werden. Näheres zu den Unterschieden in der Wiedergabe zwischen den einzelnen Einstellwerten finden Sie unter „Schläge pro Takt und Wiedergabe von Akkordfolgen“ (Seite DE-32).	Normal, Half, Double, 3/4, 3/2

1. Wenn Sie fertig sind, tippen Sie bitte auf 16 EXIT, um zum Bildschirm zum Wählen der Art der Bearbeitung zurückzukehren (Seite DE-29).

■Schläge pro Takt und Wiedergabe von Akkordfolgen

Dieser Abschnitt erläutert, wie Akkordfolgen mit den „Timing Set“-Einstellungen von Schritt 2 unter „Art der Begleitautomatik-Wiedergabe ändern“ (Seite DE-31) gespielt werden. Bitte beachten Sie, dass diese Einstellungen nur die Wiedergabe betreffen. Die Daten der Akkordfolge werden nicht verändert.

- Normal

Spielt Akkorde mit der gleichen Zahl Schläge wie in der Aufnahme ab.

- Half

Spielt Akkorde Takt für Takt mit gegenüber der Aufnahme halbierter Zahl von Schlägen ab.

Beispiel:

Takt	1				2				3				4
Schlag	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4
Akkordfolge	Dm A7				Dm G7				C		Em		Am C7

Nachstehend ist gezeigt, was geschieht, wenn die Einstellung „Half“ zum Wiedergeben eines Anwender-Presets verwendet wird, das aus einem Musik-Preset mit einem Rhythmus im 4/4-tel-Takt erstellt wurde.

Half-Wiedergabe eines Anwender-Presets mit Rhythmus im 4/4-tel-Takt

Takt	1				2				3				4
Schlag	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4
Akkordfolge	Dm A7				Dm G7				C	Em			Am C7

Half-Wiedergabe eines Anwender-Presets mit Rhythmus im 2/4-tel-Takt

Takt	1			32
Schlag	1 2	1 2		1 2	1 2
Akkordfolge	Dm A7			C EmDm	G7 Am C7

4

- Double

Spielt Akkorde Takt für Takt mit gegenüber der Aufnahme verdoppelter Zahl von Schlägen ab. Wiedergabe einer Akkordfolge wie oben unter „Half“ mit der Einstellung „Double“ ergibt die unten gezeichnete Abfolge.

Double-Wiedergabe eines Anwender-Presets mit Rhythmus im 4/4-tel-Takt

Takt	1				2				3				4
Schlag	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4
Akkordfolge	Dm				Dm				C				Am

Double-Wiedergabe eines Anwender-Presets mit Rhythmus im 8/4-tel-Takt

Takt	1								2								3
Schlag	1	2	3	4	5	6	7	8	1	2	3	4	5	6	7	8	1	2
Akkordfolge	Dm				A7				Dm				G7				C

3/4

Spielt Akkorde Takt für Takt mit einer 3/4-tel der Aufnahme betragenden Zahl von Schlägen. Diese Einstellung eignet sich besonders für 6/8-tel-Rhythmen.

Wiedergabe einer Akkordfolge wie oben unter „Half“ mit der Einstellung „3/4“ ergibt die unten gezeichnete Abfolge.

3/4-Wiedergabe eines Anwender-Presets mit Rhythmus im 4/4-tel-Takt

Takt	1				2				3				4
Schlag	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4
Akkordfolge	Dm A7				Dm G7				C	Em			Am C7

3/4-Wiedergabe eines Anwender-Presets mit Rhythmus im 6/8-tel-Takt

Takt	1						2						3						4
Schlag	1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6	1	2
Akkordfolge	Dm A7 Dm G7 C Em Am

3/2

Spielt Akkorde Takt für Takt mit einer 3/2-tel der Aufnahme betragenden Zahl von Schlägen. Diese Einstellung eignet sich besonders für 6/4-tel-Rhythmen.

Wiedergabe einer Akkordfolge wie oben unter „Half“ mit der Einstellung „3/2“ ergibt die unten gezeichnete Abfolge.

3/2-Wiedergabe eines Anwender-Presets mit Rhythmus im 4/4-tel-Takt

Takt	1				2				3				4
Schlag	1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4
Akkordfolge	Dm A7				Dm G7				C			Em	Am C7

3/2-Wiedergabe eines Anwender-Presets mit Rhythmus im 6/4-tel-Takt

Takt	1						2						3						4
Schlag	1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6	1	2
Akkordfolge	Dm A7 Dm G7 C Em Am

HINWEIS

- Wenn „Double“ oder „3/2“ gewählt wird, verschiebt sich der Akkordeinsatz nach hinten. Akkorde, die nicht in einen Takt passen, werden nicht wiedergegeben.

Löschen eines Anwender-Presets

1. Tippen Sie im MENU-Bildschirm auf „MUSIC PRESET“.
2. Tippen Sie auf „Edit“.
3. Tippen Sie auf „Clear“.
4. Tippen Sie auf das zu lösche Anwender-Preset und dann auf „Execute“.
5. Tippen Sie auf „Yes“.

Dies löscht das gewählte Anwender-Preset.

- Falls nicht gelöscht werden soll, tippen Sie bitte auf „No“.

Im Registrationsspeicher können Sie Digitalpiano-Setups (Klangfarbe, Rhythmus usw.) speichern und danach bei Bedarf direkt wieder abrufen. Der Registrationsspeicher vereinfacht die Darbietung von komplexen Stücken, die häufige Klangfarben- und Rhythmusänderungen erfordern.

Im Registrationsspeicher können bis zu 96 Anwenderrhythmen gleichzeitig gespeichert sein. Verwenden Sie zum Wählen eines Setups die Taste 24 BANK und die REGISTRATION-Tasten 25 bis 28.

• Drücken Sie Taste 24 BANK und ändern Sie dann mit den Tasten 18 ∨, ∧ die Banknummer.
• Drücken von einer der REGISTRATION-Tasten (25 bis 28) wählt den entsprechenden Bereich in der aktuell gewählten Bank.

HINWEIS

- Näheres zu diesen Einstellungen siehe „Parameterliste“ (Seite A-14).

Registrierungsdaten speichern

1. Konfigurieren Sie das Digitalpiano mit den zu speichernden Einstellungen für Klangfarbe, Rhythmus usw.
2. Nehmen Sie bei gedrückt gehaltener Taste 29 STORE die nachstehende Bedienung vor.
   Wählen Sie mit den Tasten 18 √, ∧ die Bank, in der die Daten gespeichert werden sollen, und drücken Sie dann eine REGISTRATION-Taste (25 bis 28) zum Anweisen des Bereichs.
   Die Daten werden im angewiesenen Bereich der betreffenden Bank gespeichert.

Beispiel: Bank 4, Bereich 1

Ein registriertes Setup abrufen

1. Drücken Sie die Taste 24 BANK zum Wählen der Bank mit dem abzurufenden Setup.

• Die aktuell gewählten Bank- und Bereichsnummern werden im MAIN-Bildschirm und von den Tastenlampen angezeigt.

1. Wählen Sie mit den REGISTRATION-Tasten (25 bis 28) den Bereich, dessen Setup Sie abrufen möchten.

Dies ruft das Setup aus dem Registrationsspeicher auf und konfiguriert die Digitalpiano-Einstellungen entsprechend.

Beispiel: Bei Abruf von Registrierungsdaten aus Bank 4, Bereich 1

HINWEIS

- Mit Accomp Freeze können Sie Begleitungseinstellungen anweisen, die bei Abruf eines registrierten Setups unverändert bleiben sollen. Näheres siehe „SYSTEM SETTING-Bildschirm“ unter „Konfigurieren der Digitalpiano-Einstellungen“ (Seiten DE-48 bis DE-55).

■Speichern von registrierten Setup-Daten auf einem externen Gerät

Siehe „Anschließen an einen Computer“ (Seite DE-60).

Das Digitalpiano kann aufzeichnen, was Sie auf der Tastatur spielen, und dann jederzeit wieder für Sie abspielen. Dieses Digitalpiano besitzt zwei Aufnahmefunktionen: einen MIDI-Recorder und einen Audiorecorder. Wählen Sie die für die vorgesehene Aufnahme geeignetste Funktion.

WICHTIG!

- CASIO COMPUTER CO., LTD. übernimmt keine Gewähr für etwaige Schäden, entgangene Gewinne oder Ansprüche dritter Personen, die aus dem Verlust von Aufnahmedaten resultieren, die durch Fehlbetrieb, eine Reparatur oder andere Ursachen gelöscht worden sind.

Aufnahme-Features

MIDI-RecorderAudiorecorder
Die Informationen zum Vortrag auf der Tastatur werden als MIDI-Daten* auf einer Systemspur oder 16 Spuren (Speicherbereiche für Tastaturvortragsdaten) im Speicher des Digitalpianos aufgezeichnet.	Die Informationen zum Tastaturvortrag werden als Audiodaten auf einem USB-Flash-Drive aufgezeichnet.
• Die Informationen zum Tastaturvortrag (Anschlagen/ Freigeben von Tastaturtasten, Anschlagstärke usw.) werden als MIDI-Daten aufgezeichnet.• Im Vergleich zu Audiodaten ist die Größe von MIDI-Daten wesentlich kleiner, wodurch sie später leichter auf einem Computer usw. bearbeitet werden können.• Unterstützte Aufnahmekapazität: 100 Songs mit ca. 50.000 Noten pro Song (Summe aller Spuren)	• Wie bei einem tragbaren Musikspieler oder Kassettenrecorder werden die Noten als Audiodaten aufgezeichnet.• Audiodaten-Dateien sind im Vergleich zu MIDI-Daten- Dateien sehr viel größer. Der Vorteil von Audiodaten- Dateien besteht darin, dass Sie auf einem Computer, tragbaren Musikspieler usw. einfach abspielbar sind.• Unterstützte Aufnahmekapazität: Über 100 Dateien mit jeweils maximal 74 Minuten Länge

MIDI-Recorder Audiorecorder

Was Sie machen können...

Aufnehmen auf einer Spur bei laufender Wiedergabe von einer anderen Spur

Systemspur

Spiel auf der Tastatur

Während der Wiedergabe...

Spur 1 :

Spiel auf der Tastatur

Was Sie machen können...

Eigenen Vortrag zur Wiedergabe eines mit dem MIDI-Recorder aufgenommenen Songs aufnehmen

Songwiedergabe vom MIDI- Recorder

Spiel auf der Tastatur

Aufnahme

Eingangssignal von einem an den LINE IN-Anschluss angeschlossenen externen Gerät zusammen mit dem Vortrag und Wiedergabe vom Digitalpiano aufnehmen

HINWEIS

- Eingangssignale vom AUDIO IN-Anschluss werden nicht aufgezeichnet.

■Wiedergabe-Features

MIDI-Recorder Audiorecorder

Die Wiedergabe erfolgt von der Systemspur und den Spuren 1 bis 16.

- Beim Abspielen vom MIDI-Recorder steuert das Digitalpiano automatisch seine eingebaute Klangquelle entsprechend den als MIDI-Daten gespeicherten Vortragsinformationen.

Sie können Audiodaten von einem USB-Flash-Drive abspielen.

- Der Audiorecorder spielt die Wellenform von als Audiodaten gespeicherten Tonsignalen ab.

Was Sie machen können...

Auf der Tastatur zur Wiedergabe der Spuren mitspielen

Systemspur → Während der Wiedergabe...

Spur 1 → Während der Wiedergabe...

Spiel auf der Tastatur

Was Sie machen können...

Sie können bei der Wiedergabe von Audiodaten auf der Tastatur mitspielen.

Wiedergabe eines Songs von einem USB-Flash- Drive

Spiel auf der Tastatur

\* MIDI

MIDI ist die Abkürzung von „Musical Instrument Digital Interface“. MIDI ist ein universeller Standard, der es Musikinstrumenten, Computern und anderen Geräten ermöglicht, unabhängig vom jeweiligen Hersteller Vortragsinformationen (Anschlagen/Freigeben von Tasten, Anschlagstärke usw.) miteinander auszutauschen. In diesem Falle bezeichnet man die Vortragsdaten als „MIDI-Daten“.

Aufnehmen im Digitalpiano-Speicher (MIDI-Recorder)

Führen Sie zum Aufnehmen Ihres Tastaturspiels im Digitalpiano-Speicher die nachstehenden Schritte aus.

1. Stellen Sie Klangfarbe, Rhythmus und die sonstigen Einstellungen wunschgemäß ein.

• Die hier vorgenommenen Einstellungen werden in die aufgezeichneten MIDI-Daten einbezogen.
- Näheres dazu, was in den aufgezeichneten MIDI-Daten enthalten ist, finden Sie unter „Systemspur“ (Seite DE-39).

1. Tippen Sie im MENU-Bildschirm auf „MIDI RECORDER“.

2. Tippen Sie auf „●“.

Dies schaltet die Recorderfunktion ein und ruft den Recordermodus auf.

- Wiederholtes Antippen von Taste „●“ schaltet den Modus wie unten gezeigt weiter.

Wiedergabemodus

Aufnahmemodus

Leuchtet Blinken

1. Tippen Sie auf „New Data“.

Dies aktiviert die Aufnahme neuer Daten auf der Systemspur.

1. Spielen Sie etwas auf der Tastatur.

Die Aufnahme startet, sobald Sie zu spielen beginnen.

• Sie können die Aufnahme auch durch Antippen von „▶“ starten.
• Sie können das Digitalpiano auch so konfigurieren, dass die Begleitautomatik in die aufgezeichneten Daten einbezogen wird.

• Bei laufender Aufnahme leuchtet die Taste 4 MIDI ▶/■.

• Tippen Sie nach Beenden der Aufnahme auf „■“.

Dies lässt die Lampen der Tasten 3 REC MODE und 4 MIDI ▶/■ erlöschen und schaltet in den Wiedergabemodus.

Erloschen: Wiedergabemodus

• Sie können den Aufnahmemodus auch aufrufen, indem Sie Taste 3 REC MODE drücken und dann auf „MIDI RECORDER“ tippen. Mit diesem Vorgehen kann der Aufnahmemodus nur zum Erstellen einer neuen Aufnahme aufgerufen werden.
• Die Kapazität des Aufnahmespeichers beträgt circa 50.000 Noten je Song. Wenn die Restkapazität auf 100 Noten oder weniger absinkt, wechselt die Lampe der Taste 4 MIDI ▶/■ auf schnelles Blinken. Die Wiedergabe stoppt automatisch, wenn die zulässige Grenze erreicht ist.

WICHTIG!

• Das Digitalpiano bietet Speicherplatz für 100 Songs.
- Wenn bei noch laufender Aufnahme die Stromversorgung des Digitalpianos unterbrochen wird, geht die gesamte bis dahin erfolgte Aufnahme verloren. Achten Sie daher darauf, dass während eines Aufnahmevorgangs nicht versehentlich der Strom ausgeschaltet wird.

Eine bestimmte Spur (Part) aufnehmen

Sie können bestimmte Instrumente, die linke Hand und die rechte Hand oder andere Parts eines Songs getrennt aufnehmen und dann abschließend zum fertigen Song kombinieren.

■Was ist eine Spur?

Als „Spur“ (bzw. „Track“) bezeichnet man einen separat aufgenommenen Part eines Songs. Der MIDI-Recorder dieses Digitalpianos umfasst insgesamt 17 Spuren einschließlich der nachstehend beschriebenen Systemspur.

- Systemspur

Zusätzlich zu den auf der Tastatur gespielten Noten und anderen Vortragsdaten enthält die Systemspur auch zahlreiche Setup-Informationen für den Song, wie z.B. die Einstellungen für Mischklang ein/aus, Tastaturteilung ein/aus, Tempo, Begleitautomatik, Halltyp usw. Wenn Sie im Speicher der Recorderfunktion wie unter „Aufnehmen im Digitalpiano-Speicher (MIDI-Recorder)“ (Seite DE-38) gezeigt einen Song mit nur einer Spur aufnehmen, erfolgt die gesamte Aufnahme auf der Systemspur.

- Spuren 01 bis 16

Auf diesen Spuren können Sie die gespielten Noten, die Pitchbendrad- und Pedalbetätigung und die Klangfarben-Einstellung der Tastatur aufzeichnen. Zur Erstellung des gewünschten Songs können diese Spuren dann mit der Systemspur und untereinander kombiniert werden.

■Von den Spuren unterstützte Daten

Nachstehend sind die Daten beschrieben, die auf den Spurtypen aufgenommen werden können.

Systemspur, Spuren 01 bis 16

Vortrag auf der Tastatur ^1 , Tastaturklangfarbe-Einstellung ^1 , Pedal- und Pitchbend-Rad-Betätigung, Mixer-Einstellungen (außer für Part ein/aus)

Nur Systemspur

Rhythmus, Balance-Einstellung, Effekt-Einstellung (Hall, Chorus, Delay), Tempo, Begleitautomatik-Wiedergabe/Einstellung, One-Touch-Preset, Musik-Preset-Wiedergabe*2, Registrierung*2,3

*1 Upper 1 nur für Spuren 1 bis 16
*2 Nur Abruf
*3 Die Begleitautomatik-Lautstärke und eingestellte Transponierung der abgerufenen Daten werden nicht mit aufgezeichnet.

1. Nehmen Sie den ersten Part auf der Systemspur auf.

- Zum Aufnehmen auf der Systemspur gehen Sie bitte wie unter „Aufnehmen im Digitalpiano-Speicher (MIDI-Recorder)“ (Seite DE-38) beschrieben vor.

1. Wählen Sie als Nächstes die Klangfarbe des abzuspielenden und aufzunehmenden Parts.
2. Tippen Sie im MENU-Bildschirm auf „MIDI RECORDER“.
3. Drücken Sie „●“ zum Aufrufen des Speichermodus.
4. Tippen Sie auf den Namen der Spur.

1. Tippen Sie auf die zu bespielende Spur (Solo Track 1 bis Solo Track 16).
2. Beginnen Sie auf der Tastatur zu spielen. Dies startet die Aufnahme zusammen mit der Wiedergabe der auf der Systemspur erfolgten Aufnahme, so dass Sie zur Systemspur mitspielen können.

8. Tippen Sie nach dem Ende des Mitspielens auf „■“.

Dies ruft den Wiedergabemodus auf. Tippen Sie auf „▶“, um die bis zu diesem Punkt erfolgte Aufnahme abzuspielen. Zum Stoppen der Wiedergabe tippen Sie bitte auf „■“.

- Nach der folgenden Anleitung können Sie einzelne Spuren ein- (Wiedergabe aktiviert) und ausschalten (Wiedergabe deaktiviert). Dies ermöglicht das Abhören nur der beim Aufnehmen auf einer neuen Spur gewünschten Spur(en).

(1) Tippen Sie auf „Monitor“. Dies zeigt den Bildschirm mit den Wiedergabe-Eigenschaften des MIDI-Recorders an. (2) Sie können für jede der Spuren „Mute“ oder „Solo“ wählen.

Mute: Die Spur wird nicht abgespielt. Solo: Die Spur wird getrennt abgespielt.

Sie können aufgenommene Spuren einzeln stummschalten, damit sie bei der Aufnahme einer neuen Spur nicht abgespielt werden.

9. Wiederholen Sie die obigen Schritte 2 bis 8 so oft, wie zum Aufnehmen aller für den Song benötigten Spuren erforderlich.

HINWEIS

- Sie können die aktuell gewählte Spur neu bespielen, ohne dazu Einstellungen ändern zu müssen. Tippen Sie einfach auf „Rec Type“ im Bildschirm, der im Aufnahmemodus angezeigt ist, und wählen Sie „Re-Recording“.

Einen Abschnitt in einem Recordersong neu bespielen (Punch-in-Aufnahme)

Wenn Sie in einem Recordersong einen bestimmten Abschnitt verbessern oder korrigieren möchten, können Sie diesen durch „Punch-in-Aufnahme“ neu bespielen.

1. Rufen Sie den MIDI-Recorder-Aufnahmemodus auf und wählen Sie dann die Spur, auf der die Punch-in-Aufnahme erfolgen soll.

- Näheres zum Wählen einer Spur siehe Schritte 4 und 5 unter „Eine bestimmte Spur (Part) aufnehmen“ (Seite DE-39).

2. Tippen Sie auf „Rec Type“.

3. Tippen Sie auf „Punch In Sync“.

- Um alle Daten zu löschen, die in der Spur hinter dem mit Punch-in neu bespielten Abschnitt liegen, tippen Sie bitte auf „Punch Out Erase“.

4. Tippen Sie auf „▶“.

Damit startet die Wiedergabe der gewählten Spur.

5. Wenn die Wiedergabe die neu zu bespielende Stelle erreicht, spielen Sie bitte die gewünschte(n) Note(n) auf der Tastatur.

Dies startet die Punch-in-Wiedergabe, spielen Sie deshalb weiter.

- Die Punch-in-Aufnahme startet auch auf Betätigen eines Pedals oder des Pitchbend-Rads. - Außer dem Spielen auf der Tastatur können Sie die Punch-in-Aufnahme auch durch die nachfolgende Bedienung starten. Antippen von „Punch In“*1, Ändern der Klangfarbe, Ändern des Rhythmus*2, Ändern des Tempos*2.

*1 Verwendet, wenn die Punch-in-Aufnahme ohne Verändern der Wiedergabe oder Einstellungen starten soll.

*2 Nur Systemspur

- Bei der Punch-in-Wiedergabe können Sie durch Antippen von „◀◀“ rückwärts und durch Antippen von „▶▶“ vorwärts springen. Dies ermöglicht schnelleres Ansteuern der zu bespielenden Stelle. Sie können die Wiedergabe auch durch Antippen von „■■“ auf Pause schalten.

6. Tippen Sie nach dem Ende der Punch-in-Aufnahme auf „■“.

Hinter der Stelle, an der Sie „■“ angetippt haben, bleibt der Inhalt der Spur unverändert erhalten.

- Wenn Sie die Punch-in-Aufnahme vorzeitig abbrechen und die ursprünglichen Spurdaten beibehalten möchten, tippen Sie bitte auf „Cancel Punch“.

Zum Neubespielen eines bestimmten Abschnitts (Automatische Punch-in-Aufnahme)

Nach der folgenden Anleitung können Sie einen bestimmten Bereich für Punch-in-Aufnahme definieren.

1. Rufen Sie den MIDI-Recorder-Aufnahmemodus auf und wählen Sie dann den Song, der den neu zu bespielenden Abschnitt enthält.

2. Zeigen Sie mit „◀◀“ und „▶▶“ den ersten Takt des zu bespielenden Abschnitts an und tippen Sie dann auf „Set A“.

1. Zeigen Sie mit „◀◀“ und „▶▶“ den letzten Takt des zu bespielenden Abschnitts an und tippen Sie dann auf „Set B“.

2. Tippen Sie auf „◀“ zum Zurückkehren zum Anfang des Songs oder stellen Sie mit „◀◀“ und „▶▶“ die Position zum Starten der Wiedergabe ein.

3. Tippen Sie auf „●“. Dies schaltet auf Aufnahmebereitschaft.

4. Tippen Sie auf „Rec Type“.

5. Tippen Sie auf „Punch In A-B“.

6. Tippen Sie auf „▶“. • Die Punch-in-Aufnahme beginnt mit dem Starttakt und stoppt automatisch nach dem Endtakt.

■Einen Abschnitt mit weniger als einen Takt Länge neu bespielen

Weisen Sie für die Punch-in-Aufnahme wie nachstehend beschrieben eine Stelle an, die einen Teil eines Takts enthält.

Beispiel: Zum Neubespielen ab Schlag 3 von Takt 2 bis Schlag 1 von Takt 4

1. Starten Sie mit dem MIDI-Recorder die Wiedergabe des Songs mit dem neu zu bespielenden Abschnitt.

2. Tippen Sie auf „Set A“, wenn die Wiedergabe den Punkt erreicht, an dem die Punch-in-Aufnahme beginnen soll.

- Nach dem Antippen von „Measure“, „Beat“ oder „Tick“ für Punkt A können Sie den Startpunkt mit den Tasten 18 √, ∧ feineinstellen.

1. Tippen Sie auf „Set B“, wenn die Wiedergabe den Punkt erreicht, an dem die Punch-in-Aufnahme enden soll.

- Nach dem Antippen von „Measure“, „Beat“ oder „Tick“ für Punkt B können Sie den Endpunkt mit den Tasten 18 √, ∧ feineinstellen.

1. Tippen Sie auf „■“ zum Stoppen der Wiedergabe.

2. Tippen Sie auf „◀“ zum Zurückkehren zum Anfang des Songs oder stellen Sie mit „◀◀“ und „▶▶“ die Position zum Starten der Wiedergabe ein.

3. Tippen Sie auf „●“ zum Aufrufen des Aufnahmemodus und wählen Sie die Spur, auf der die Punch-in-Aufnahme erfolgen soll.

- Näheres zum Wählen einer Spur siehe Schritte 4 und 5 unter „Eine bestimmte Spur (Part) aufnehmen“ (Seite DE-39).

1. Tippen Sie auf „Rec Type“.

2. Tippen Sie auf „Punch In A-B“.

3. Tippen Sie auf „▶“.

• Die Punch-in-Aufnahme startet automatisch, wenn die Wiedergabe den Startpunkt erreicht, und endet, wenn sie den in Schritt 3 angewiesenen Endpunkt erreicht.

MIDI-Daten abspielen

Mit dem nachstehenden Vorgehen können Sie MIDI-Daten (MIDI-Aufnahmedaten oder SMF-Dateien), die im Digitalpiano-Speicher oder auf einem USB-Flash-Drive gespeichert sind, automatisch abspielen lassen und dazu auf der Tastatur üben.

- Näheres zum Laden eines USB-Flash-Drives auf dem Digitalpiano und zum Importieren von MIDI-Daten in den Digitalpiano-Speicher finden Sie unter „Laden von Daten von einem USB-Flash-Drive in den Speicher des Digitalpianos“ (Seite DE-58).

1. Tippen Sie im MENU-Bildschirm auf „MIDI RECORDER“.

Dies zeigt einen MIDI RECORDER-Bildschirm an.

1. Tippen Sie auf den Dateinamen.

1. Tippen Sie auf Register „User“ zum Abspielen von MIDI-Daten aus dem Speicher des Digitalpianos oder auf Register „Media“ zum Abspielen aus einem USB-Flash-Drive.

2. Tippen Sie auf die abzuspielenden MIDI-Daten.

3. Tippen Sie auf „▶“.

Dies startet die Wiedergabe.

- Sie können die Wiedergabe auch durch Drücken der Taste 4 MIDI ▶/■ starten.

- Während des Abspielens von MIDI-Daten, in Wiedergabe-Bereitschaft und bei pausierter Wiedergabe wird die nachstehende Bedienung unterstützt.

Dieses Icon: Bewirkt dies:
	Wiederholt die Wiedergabe.
Kehrt zum Anfang eines Songs zurück.
Bewirkt Rücklauf. Einmaliges Antippenspult um einen Takt zurück und Gedrückthalten bewirkt kontinuierlichen Rücklauf.
Bewirkt Schnellvorlauf. EinmaligesAntippen bewirkt Schnellvorlauf um einen Takt und Gedrückthalten kontinuierlichen Schnellvorlauf.
Pausiert die aktuelle MIDI-Daten-Wiedergabe bzw. setzt diese wieder fort.Das Icon blinkt bei pausierter Wiedergabe.
Startet oder stoppt die MIDI-Daten-Wiedergabe.
Schaltet zwischen Aufnahmemodus und Wiedergabemodus um.

1. Zum Stoppen der Wiedergabe tippen Sie bitte auf „■“.

- Sie können die Wiedergabe auch durch Drücken der Taste 4 MIDI ▶/■ stoppen.

Lautstärkebalance zwischen Wiedergabe und Tastatur einstellen (MIDI-Lautstärke)

Sie können den Lautstärkepegel der automatischen MIDI-Daten-Wiedergabe regeln, ohne dadurch die Lautstärke der Tastatur zu beeinflussen. Näheres siehe „BALANCE-Bildschirm“ unter „Konfigurieren der Digitalpiano-Einstellungen“ (Seiten DE-48 bis DE-55).

Einen bestimmten Songabschnitt wiederholt abspielen (Wiederholen)

Sie können einen Songabschnitt, den Sie intensiv üben möchten, vom Piano wiederholt abspielen lassen. Sie können zum Beispiel wiederholtes Abspielen von Takt 5 bis Takt 8 einstellen.

1. Tippen Sie auf „▶“.

Dies startet die automatische Wiedergabe.

1. Tippen Sie auf „Set A“, wenn die Wiedergabe den Anfang des zu wiederholenden Abschnitts erreicht.

Dies stellt den Takt, bei dem Sie „Set A“ angetippt haben, als „Starttakt“ ein.

- Sie können auch eine Feineinstellung des Startpunkts vornehmen. Nach dem Antippen von „Measure“, „Beat“ oder „Tick“ für Punkt A können Sie diesen mit den Tasten 18 √, ∧ feineinstellen.

1. Tippen Sie auf „Set B“, wenn die Wiedergabe das Ende des zu wiederholenden Abschnitts erreicht.

Dies stellt den Takt, bei dem Sie „Set B“ angetippt haben, als „Endtakt“ ein.

- Sie können auch eine Feineinstellung des Endpunkts vornehmen. Nach dem Antippen von „Measure“, „Beat“ oder „Tick“ für Punkt B können Sie diesen mit den Tasten 18 √, ∧ feineinstellen.

1. Tippen Sie auf „A-B Repeat“ zum Aktivieren der Wiederholfunktion.

Damit startet die fortlaufende Wiedergabe des angewiesenen Abschnitts.

1. Zum Deaktivieren der Wiederholfunktion tippen Sie bitte erneut auf „A-B Repeat“, was auf normale Wiedergabe zurückschaltet.

HINWEIS

- Zum Löschen der Start- und Endtakt-Einstellung tippen Sie bitte auf „Reset A-B“.

Aufgenommene MIDI-Daten umbenennen

1. Tippen Sie im MENU-Bildschirm auf „MIDI RECORDER“.
2. Tippen Sie auf den Datennamen.
3. Tippen Sie auf „User Data Edit“.
4. Tippen Sie auf „Rename“.
5. Tippen Sie auf die umzubenennenden Daten.
6. Geben Sie den neuen Namen ein.
7. Tippen Sie nach der Eingabe des Namens auf „Enter“.
8. Tippen Sie auf „Yes“.
9. Zum Abbrechen der Umbenennung tippen Sie bitte auf „No“.

Aufgenommene MIDI-Daten kopieren

1. Tippen Sie im MENU-Bildschirm auf „MIDI RECORDER“.
2. Tippen Sie auf den Datennamen.
3. Tippen Sie auf „User Data Edit“.
4. Tippen Sie auf „Copy“.
5. Tippen Sie auf die zu kopierenden Daten.
6. Tippen Sie auf „Execute“.
7. Tippen Sie auf „Yes“.

- Zum Abbrechen des Kopiervorgangs tippen Sie bitte auf „No“.

Aufgenommene Daten löschen

1. Tippen Sie im MENU-Bildschirm auf „MIDI RECORDER“.
2. Tippen Sie auf den Datennamen.
3. Tippen Sie auf „User Data Edit“.
4. Tippen Sie auf „Delete“.
5. Tippen Sie auf die zu löschenden Daten.
6. Tippen Sie auf „Execute“.
7. Tippen Sie auf „Yes“. Dies löscht die gewählten MIDI-Daten.
8. Falls nicht gelöscht werden soll, tippen Sie bitte auf „No“.

Eine Spur umbenennen

1. Tippen Sie im MENU-Bildschirm auf „MIDI RECORDER“.
2. Tippen Sie auf „Monitor“.
3. Tippen Sie auf „Edit“.
4. Tippen Sie auf „Rename“.
5. Tippen Sie auf die umzubenennende Spur.
6. Geben Sie den neuen Namen ein.
7. Tippen Sie nach der Eingabe des Namens auf „Execute“.
8. Tippen Sie auf „Yes“.
9. Zum Abbrechen der Umbenennung tippen Sie bitte auf „No“.

Eine Spur auf eine andere kopieren

1. Tippen Sie im MENU-Bildschirm auf „MIDI RECORDER“.
2. Tippen Sie auf „Monitor“.
3. Tippen Sie auf „Edit“.
4. Tippen Sie auf „Copy“.
5. Tippen Sie in der „Source“-Liste auf die zu kopierende Spur.
6. Tippen Sie in der „Destination“-Liste auf die Zielspur.
7. Tippen Sie auf „Execute“.
8. Tippen Sie auf „Yes“.

- Zum Abbrechen des Kopiervorgangs tippen Sie bitte auf „No“.

Eine Spur löschen

1. Tippen Sie im MENU-Bildschirm auf „MIDI RECORDER“.
2. Tippen Sie auf „Monitor“.
3. Tippen Sie auf „Edit“.
4. Tippen Sie auf „Clear“.
5. Tippen Sie auf die zu löschende Spur.
6. Tippen Sie auf „Execute“.
7. Tippen Sie auf „Yes“.

- Falls nicht gelöscht werden soll, tippen Sie bitte auf „No“.

Aufnehmen auf einem USB-Flash-Drive (Audiorecorder)

Was Sie auf dem Digitalpiano spielen, wird als Audiodaten (WAV-Dateien*) im USB-Flash-Drive aufgenommen. Wenn Sie zur Wiedergabe von Daten aus dem Digitalpiano-Speicher mitspielen, wird Ihr Spiel auf der Tastatur zusammen mit der Wiedergabe aus dem Speicher im USB-Flash-Drive aufgezeichnet.

* Linear-PCM, 16 Bit, 44,1 kHz, Stereo

• Jeder neuen Aufnahme von Audiodaten im USB-Flash-Drive wird automatisch ein neuer Dateiname zugewiesen, so dass bereits vorhandene Daten nicht überschrieben werden.
• Entfernen Sie auf keinen Fall den USB-Flash-Drive bei noch laufender Aufnahme oder Wiedergabe mit dem Audiorecorder. Anderenfalls können die Daten auf dem USB-Flash-Drive und der USB-Flash-Drive-Port beschädigt werden.

Tastaturspiel auf einem USB-Flash-Drive aufnehmen

VORBEREITUNG

- Der USB-Flash-Drive muss auf dem Digitalpiano formatiert werden, um ihn benutzen zu können. Näheres finden Sie unter „USB-Flash-Drive“ auf Seite DE-56.

1. Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.

- Wenn Sie einen USB-Flash-Drive-Vorgang ausführen oder beim Einschalten des Digitalpianos ein USB-Flash-Drive eingesteckt ist, muss das Digitalpiano zuerst eine „Mounting“-Sequenz abwickeln, um den Datenaustausch mit dem USB-Flash-Drive vorzubereiten. Wenn eine Mounting-Sequenz läuft, kann der Betrieb des Digitalpianos vorübergehend deaktiviert sein. Während des laufenden Mounting-Prozesses ist die Meldung „Media Mounting“ im Display angezeigt. Es kann 10 oder 20 Sekunden oder auch länger dauern, bis ein USBFlash-Drive gemountet ist. Versuchen Sie nicht, das Digitalpiano während einer laufenden Mounting-Sequenz zu bedienen. Ein USB-Flash-Drive muss bei jedem Anschließen an das Digitalpiano neu gemountet werden.

1. Tippen Sie im MENU-Bildschirm auf „AUDIO RECORDER“.

3. Tippen Sie auf „●“.

Dies schaltet den Recorder ein und ruft den Recordermodus auf.

- Wiederholtes Antippen von „●“ schaltet den Modus wie unten gezeigt weiter.

Wiedergabemodus

4. Beginnen Sie auf der Tastatur zu spielen.

Dies startet die Aufnahme auf dem USB-Flash-Drive.

• Sie können die Aufnahme auch durch Antippen von „▶“ starten.
• Bei laufender Aufnahme leuchtet die Taste 5 AUDIO ▶/■.

HINWEIS

- Entnehmen Sie den USB-Flash-Drive nicht aus dem USB-Flash-Drive-Port, wenn die Lampe von Taste 5 AUDIO ▶/■ blinkt oder leuchtet. Anderenfalls wird die Aufnahme unterbrochen und die Daten können beschädigt werden.

5. Zum Stoppen der Aufnahme tippen Sie bitte auf „■“.

HINWEIS

- Sie können den Aufnahmemodus auch aufrufen, indem Sie Taste 3 REC MODE drücken und dann auf „AUDIO RECORDER“ tippen.

Tastaturspiel mit Wiedergabe aus dem Digitalpiano-Speicher aufnehmen

1. Tippen Sie im MENU-Bildschirm auf „AUDIO RECORDER“.
2. Tippen Sie auf „●“ zum Aufrufen des Speichermodus.

3. Tippen Sie auf „▶“.

4. Drücken Sie die Taste 4 MIDI ▶/■.

• Dies startet die Wiedergabe des Inhalts im Digitalpiano-Speicher. Spielen Sie auf der Tastatur mit.

5. Zum Stoppen der Aufnahme tippen Sie bitte auf „■“.

Zur Wiedergabe von Daten aus einem USB-Flash-Drive mitspielen

1. Tippen Sie im MENU-Bildschirm auf „AUDIO RECORDER“.

- Der obige Schritt ist nicht erforderlich, wenn Sie aufgenommene Daten sofort nach ihrer Aufnahme abspielen (bei angezeigtem AUDIO RECORDER-Bildschirm).

2. Tippen Sie auf den Dateinamen.

Dies zeigt den Bildschirm zum Wählen der Audiodatei an.

3. Tippen Sie auf den abzuspielenden Song.

4. Tippen Sie auf „▶“.

Damit startet die Wiedergabe des gewählten Songs.

- Sie können die Wiedergabe auch durch Drücken der Taste 5 AUDIO ▶/■ starten.

- Bei laufender Aufnahme blinkt die Taste 5 AUDIO ▶/■.

- Während des Abspielens von Audiodaten, in Wiedergabe-Bereitschaft und bei pausierter Wiedergabe wird die nachstehende Bedienung unterstützt. Bitte beachten Sie, dass Rücklauf (◀◀) und Vorlauf (▶▶) nur bei Wiedergabe unterstützt werden.

Dieses Icon: Bewirkt dies:

Prev Spielt die vorherigen Audiodaten ab.

Next Spielt die nächsten Audiodaten ab.

Kehrt zum Anfang eines Songs zurück.

Bewirkt Rücklauf. Einmaliges Antippen spult um eine Sekunde zurück und Gedrückthalten bewirkt kontinuierlichen Rücklauf.

Bewirkt Schnellvorlauf. Einmaliges Antippen spult um eine Sekunde weiter und Gedrückthalten bewirkt kontinuierlichen Schnellvorlauf.

Pausiert die aktuelle Audiodaten-Wiedergabe bzw. setzt diese wieder fort. Das Icon blinkt bei pausierter Wiedergabe.

Startet die Wiedergabe vom Anfang der Audiodaten oder stoppt die Wiedergabe.

Schaltet zwischen Aufnahmemodus und Wiedergabemodus um.

5. Zum Stoppen des Songs tippen Sie bitte auf „■“.

- Sie können die Wiedergabe auch durch Drücken der Taste 5 AUDIO ▶/■ stoppen.

Eine Audiodatei auf einem USB-Flash-Drive löschen

Dateien können einzeln gelöscht werden.

WICHTIG!

- Durch den nachstehenden Vorgang werden sämtliche Daten des gewählten Songs gelöscht. Bitte beachten Sie, dass die Löschung nicht rückgängig gemacht werden kann. Vergewissern Sie sich, dass Sie die Daten im Speicher des Digitalpianos nicht mehr benötigen, bevor Sie die folgenden Schritte ausführen.

1. Tippen Sie im MENU-Bildschirm auf „AUDIO RECORDER“.

2. Tippen Sie auf den Dateinamen.

3. Tippen Sie auf „Delete“.

4. Tippen Sie auf die zu löschenden Daten.

5. Tippen Sie auf „Execute“.

6. Tippen Sie auf „Yes“.

Dies löscht die gewählten Audiodaten.

- Falls nicht gelöscht werden soll, tippen Sie bitte auf „No“.

Im MENU-Bildschirm können sie die gewählte Klangfarbe und den Rhythmus ändern, die Tastatur- und Anschlagsdynamik-Einstellungen anpassen und Pedal-, MIDI- und andere Einstellungen vornehmen. Dies bedeutet, dass der Betrieb des Digitalpianos an die jeweiligen individuellen Anforderungen angepasst werden kann.

Konfigurieren der Digitalpiano-Einstellungen

1. Tippen Sie auf dem MENU-Bildschirm auf das Menü für die vorzunehmenden Einstellungen.

1. Tippen Sie auf den Punkt, dessen Einstellung Sie ändern möchten.
2. Ändern Sie mit dem Rad 17 oder den Tasten 18 ∨, ∧ die Einstellung.

■TONE-Bildschirm

Dieser Bildschirm dient zum Vornehmen von Klangfarbe- und anderen Tastatureinstellungen.

HINWEIS

- Sie können den TONE-Bildschirm auch durch Drücken von Taste 19 TONE aufrufen.

Punkt Beschreibung Einstellung
Upper 1, Upper 2, Lower 1, Lower 2	Zum Ein- und Ausschalten der einzelnen Parts und Festlegen der Klangfarben.	Aus, Ein
Octave Zum Ändern der Bereiche der einzelnen Parts in Oktavschritten. -2 bis 0 bis 2
Auto Harmonize Siehe Seite	DE-24. Aus, Ein
Duet Siehe Seite DE-16. Aus, Ein
Split Siehe Seite DE-15. Aus, Ein

■RHYTHM-Bildschirm

Dieser Bildschirm dient zum Vornehmen der Begleitautomatik-Einstellungen. Näheres finden Sie unter „Benutzen der Begleitautomatik“ (Seite DE-20).

■BALANCE-Bildschirm

Dieser Bildschirm dient zum Vornehmen von Lautstärke-Einstellungen für die Tastatur, die Begleitautomatik usw.

BALANCE
Parameter	Setting	Parameter	Setting
Upper 1 Volume	127◇	Upper 2 Volume	127◇
Lower 1 Volume	127◇	Lower 2 Volume	127◇
Keyboard Volume	127◇	Accomp Volume	127◇
MIDI Volume	127◇	Metronome Volume	100◇
Audio Volume	127◇
Line In Volume	127◇

Punkt Beschreibung Einstellung
Upper 1 Volume Siehe Seite	DE-17.0 bis 127
Upper 2 Volume Siehe Seite	DE-17.0 bis 127
Lower 1 Volume Siehe Seite	DE-17.0 bis 127
Lower 2 Volume Siehe Seite	DE-17.0 bis 127
Keyboard Volume Stellt die	Lautstärkepegel aller Parts ein, die über die Tastatur gesteuert werden.	0 bis 127
Accomp Volume Stellt den	Lautstärkepegel der Begleitautomatik ein, ohne den Lautstärkepegel des Tastaturausgabe zu verändern.	0 bis 127
MIDI Volume Stellt den	Lautstärkepegel der MIDI-Daten ein, ohne den Lautstärkepegel der Tastaturausgabe zu verändern.	0 bis 127
Audio Volume Stellt den	Lautstärkepegel von Audiodaten ein, die auf einem USB-Flash-Drive gespeichert sind.	0 bis 127
Line In Volume	Stellt die Lautstärke der Eingabe über den LINE IN-Anschluss ein.	0 bis 127
Metronome Volume Siehe	Seite DE-18.0 bis 127

■EFFECT-Bildschirm

Über diesen Bildschirm können akustische Effekte auf Noten aufgelegt werden.

PunktBeschreibungEinstellung
Brilliance Steuert die Brillanz des Klangs. -3 bis 0 bis +3
Reverb Type Legt den Typ des aufzulegenden Halleffekts fest.		Room1, Room2, Room3, Hall1, Hall2, Hall3, Plate1, Plate2, Plate3, Delay, Pan Delay, Large Room1, Large Room2, Stadium1, Stadium2, Long Delay1, Long Delay2
Chorus Type Legt den Typ des aufzulegenden Chorus-Effekts fest.		Chorus1, Chorus2, Chorus3, Chorus4, FB Chorus, Flanger1, Flanger2, Flanger3, Flanger4, Short Delay1, Short Delay2, Short Delay3, Short Delay4, Soft Chorus, Bright Chorus, Deep Chorus
Delay Type Wählt den Verzögerungstyp. Short 1, Short 2, Echo, Short Tempo, Mid Tempo, Long Tempo
Hammer Response Stellt die Zeitverzögerung zwischen dem Anschlagen der Taste und dem tatsächlichen Erklingen der Note ein.		1 bis 4: Ein größerer Wert ergibt ein langsameres Ansprechen.
String Resonance Passt die für ein akustisches Klavier charakteristische Saitenresonanz an.		1 bis 4: Ein größerer Wert ergibt einen höheren Resonanzpegel.

■MIDI RECORDER-Bildschirm

Dieser Bildschirm dient zum Aufnehmen eines Vortrags im Digitalpiano-Speicher und zum Abspielen von Aufnahmen. Näheres finden Sie unter „Aufnehmen im Digitalpiano-Speicher (MIDI-Recorder)“ (Seite DE-38).

■AUDIO RECORDER-Bildschirm

Über diesen Bildschirm können Sie einen Vortrag auf einem handelsüblichen USB-Flash-Drive aufnehmen und die aufgezeichneten Audiodaten auf dem Digitalpiano abspielen. Näheres finden Sie unter „Aufnehmen auf einem USB-Flash-Drive (Audiorecorder)“ (Seite DE-45).

■MUSIC PRESET-Bildschirm

Über Musik-Presets sind auf bestimmte Genres und Songs optimierte Einstellungen für Klangfarbe, Rhythmus, Akkorde usw. mit einem einfachen Tastendruck abrufbar. Ergänzend zu den vorinstallierten Presets besteht die Möglichkeit, eigene Original-Musik-Presets (Anwenderpresets) zu kreieren. Näheres finden Sie unter „Musik-Presets“ (Seite DE-28).

■SYSTEM SETTING-Bildschirm

Dieser Bildschirm dient zum Vornehmen von generellen Digitalpiano-Einstellungen.

PunktBeschreibung	Einstellung
Speaker Legt fest, ob der Ton	über die Lautsprecher des Digitalpianos ausgegeben (On) oder stummgeschaltet (Off) werden soll.	Off, On
Touch Response Stellt das Anschlagverhalten der Tastatur ein Off: Deaktiviert		Light: Kraftvoller Sound auch bei leichtem AnschlagNormal: Normales AnschlagverhaltenHeavy: Normaler Klang auch bei kräftigem Anschlag
Touch Off Velocity Stellt den	bei deaktiviertem Touch Response wirksamen Velocity-Wert ein.	0 bis 127
Metronome Beat Legt die Zahl der Metronomschläge pro Takt fest. 0 bis 9
Accomp Freeze Mit Accomp	Freeze können Sie Begleitungseinstellungen anweisen, die bei Abruf eines registrierten Setups unverändert bleiben sollen. Näheres siehe „Parameterliste“ (Seite A-14).	Off, On
Tuning Hebt bzw. senkt die Grundtonhöhe des Digitalpianos in Schritten von 0,1 Hz gegenüber der Standardtonhöhe A4 = 440 Hz.		415,5 Hz bis 440,0 Hz bis 465,9 Hz
Temperament Stellt die Temperierung von Tastatur und Begleitautomatik von der gleichstufigen Standardstimmung auf beispielsweise eine für klassische Musik, arabische Musik usw. geeignetere Stimmung um.		Equal, Pure Major, Pure Minor, Pythagorean, Kirnberger 3, Werckmeister, Mean-Tone, Rast, Bayati, Hijaz, Saba, Dashti, Chahargah, Segah, Gurjari Todi, Chandrakauns, Charukeshi
Temperament Base Note Drücken einer Tastaturtaste belegt die gedrückte Taste mit dem Grundton der Temperierung.		C bis B (12 Typen)
Acmp Temperament Deaktivieren Sie diese Einstellung, wenn die automatische Begleitung unabhängig von der mit dem obigen Parameter Temperament Base Note gewählten Skalierung mit standardmäßiger gleichstufiger Stimmung erfolgen soll.		Off, On
Stretch Tuning	Stimmt zum Strecken der Oktaven die hohen Töne höher und die niedrigen Töne niedriger. Diese Art der Stimmung wird im Deutschen als „Streckung“ oder „Spreizung“ bezeichnet. Stellen Sie diese Einstellung auf aus, wenn die Wiedergabe mit normaler (nicht gestreckter) Stimmung erfolgen soll.	Off, On
Brightness	Dieser Punkt dient zum Einstellen der Display-Helligkeit.	1 bis 13
N. Gate Thresh	Unterdrückt das von LINE IN kommende Signal, wenn es einen voreingestellten Pegel unterschreitet, um so das Rauschen zu reduzieren. Ein höherer Einstellwert erhöht die Pegelschwelle der Unterdrückung.	1, 2, 3
Operation Lock Wenn diese Funktion eingeschaltet ist, sind die Tasten des Digitalpianos (außer Taste 1 und zum Entsperren benötigte Tasten) gesperrt, so dass keine Bedienung möglich ist. Aktivieren Sie die Bedienungssperre, um vor unbeabsichtigter Tasten- und Controlpanel-Bedienung geschützt zu sein.	Off, On
Auto Resume Wenn für diese Einstellung „On“ gewählt ist, speichert das Digitalpiano beim Ausschalten seine Einstellungen und stellt diese beim nächsten Einschalten wieder her.Wenn „Off“ gewählt ist, werden die Einstellungen bei jedem Einschalten des Digitalpianos auf die Anfangsvorgaben zurückgestellt.	Off, On
Auto Power Off Legt fest, ob die Ausschaltautomatik (Seite DE-7) aktiviert (On) oder deaktiviert (Off) ist.	Off, On
Factory Reset Dient zum Zurücksetzen der gespeicherten Daten und Einstellungen des Digitalpianos auf die anfänglichen Werksvorgaben.	-

■CONTROLLER-Bildschirm

Dieser Bildschirm dient zum Konfigurieren von Pedal- und Pitchbendrad-Einstellungen.

Punkt Beschreibung Einstellung
Pedal Assign	Legt fest, ob das an die ASSIGNABLE PEDAL-Buchse angeschlossene Pedal als Soft-Pedal oder als Sostenuto-Pedal dient. • Näheres zu den beiden Pedaltypen finden Sie auf Seite DE-8.	Sostenuto, Soft
Upper1 Pedal Einschalten,	um den Pedaleffekt auf die Hauptklangfarbe aufzulegen, wenn das Pedal betätigt wird.	Off, On
Upper2 Pedal Einschalten,	um den Pedaleffekt auf die Zumischklangfarbe aufzulegen, wenn das Pedal betätigt wird.	Off, On
Lower1 Pedal	Einschalten, um den Pedaleffekt auf die Splitting-Klangfarbe (Hauptklangfarbe) aufzulegen, wenn das Pedal betätigt wird.	Off, On
Lower2 Pedal	Einschalten, um den Pedaleffekt auf die Splitting-Klangfarbe (Zumischklangfarbe) aufzulegen, wenn das Pedal betätigt wird.	Off, On
Bend Range Legt (in Halbtonschritten) fest, wie stark sich die Tonhöhe der Tastaturvortrag-Parts (Port A, Part 1 bis 5) ändert, wenn das Pitchbend-Rad bis Anschlag nach oben oder unten gedreht wird.		00 bis 24

MIXER-Bildschirm

Über diesen Bildschirm können Klangfarbe, Lautstärke und Hall für die einzelnen Parts getrennt geändert werden.

PunktBedeutung	Einstellung
Part Ein Part, der eingeschaltet ist, wird wiedergegeben. Schalten Sie die Parts aus, die nicht ertönen sollen.		Off (Aus), On (Ein)
Tone Ändert die Klangfarbe. 550
Volume Stellt die Lautstärke ein. Ein On-Screen-Pegelmesser zeigt für jeden Part den Lautstärkepegel an.		0 bis 127
Pan Legt die Positionierung des vom Digitalpiano ausgegebenen Sounds im Stereo-Panorama fest. 0 bezeichnet die Mitte, während ein kleinerer Wert die Position nach links und ein größerer Wert die Position nach rechts verschiebt.		-64 bis 0 bis +63
Coarse Tune	Legt die Tonhöhe der Noten des jeweiligen Parts in Halbtonschritten fest.	-24 bis 0 bis +24
Fine Tune Legt die Tonhöhe der Noten des jeweiligen Parts in Cent-Schritten fest. -99 bis 0 bis +99
Bend Range Stellt den Bend bereich des jeweiligen Parts in Halbtonschritten ein. 0 bis 24
Reverb Send Legt fest, wie viel Hall dem jeweiligen Part zugegeben wird. Bei Einstellung auf 0 wird kein Hall aufgelegt, während 127 den maximalen Hallanteil ergibt.		0 bis 127
Chorus Send	Legt fest, wie viel Chorus dem jeweiligen Part zugegeben wird. Bei Einstellung auf 0 wird kein Chorus aufgelegt, während 127 den maximalen Chorusanteil ergibt.	0 bis 127
Delay Send	Legt fest, wie viel Delay dem jeweiligen Part zugegeben wird. Bei Einstellung auf 0 wird kein Delay aufgelegt, während 127 den maximalen Delay-Anteil ergibt.	0 bis 127
Port	Legt den Port fest. Näheres zur Belegung der Ports mit MIDI-Kanälen finden Sie unter „Part- und MIDI-Kanal-Belegungen“ (Seite A-17).	Port A, Port B, Port C

■MIDI-Bildschirm

Dieser Bildschirm dient zum Vornehmen der MIDI-Einstellungen.

Näheres zur Belegung der Ports mit MIDI-Kanälen finden Sie unter „Part- und MIDI-Kanal-Belegungen“ (Seite A-17).

MIDI
Parameter	Setting
Keyboard Channel	01
Accomp Out	Off	1/2
Chord Judge	Off
Hi-Res Vel Out	On
Local Control	On
MIDI Out/Thru	Out

Punkt Beschreibung Einstellung
Keyboard Channel Wählt den Kanal zum Senden der MIDI-Daten vom Spielen auf der Tastatur an ein externes Gerät (Keyboard-Kanal).		01 bis 16
Accomp Out Schalten Sie diese Einstellung ein, um MIDI-Daten der Begleitautomatik an ein externes Gerät zu senden.		Off, On
Chord Judge Wählt, ob Akkordeingabe erfolgen soll, wenn eine Meldung mit Akkordtastatur-MIDI-Notendaten für die Begleitautomatik empfangen wird.		Off, On
Hi-Res Vel Out Schaltet „High-resolution velocity MIDI out“ ein oder aus. Off, On
Local Control Wählen von „Off“ für Local Control schaltet die Klangquelle des Digitalpianos aus, so dass dieses beim Anschlagen von Tasten keinen Ton erzeugt.		Off, On
MIDI Out/Thru	Legt Out oder Thru als Funktion des MIDI OUT-Anschlusses fest.	Out, Thru
MIDI In Port	Wählen Sie den für die Eingabe über MIDI IN zu verwendenden Port.	A, B, C

■MEDIA-Bildschirm

Verwenden Sie diesen Bildschirm zum Speichern von Daten auf einem in das Digitalpiano eingesteckten USB-Flash-Drive und zum Importieren von Daten aus einem USB-Flash-Drive in den Digitalpiano-Speicher. Näheres finden Sie unter „USB-Flash-Drive“ (Seite DE-56).

Das Digitalpiano unterstützt die folgenden USB-Flash-Drive-Operationen.

• Formatieren des USB-Flash-Drives
• Datenspeicherung auf einem USB-Flash-Drive
• Mit dem MIDI-Recorder des Digitalpianos aufgenommene Songdaten werden auf einem USB-Flash-Drive in unveränderter Form oder als MIDI-Datei (SMF-Format 0) gespeichert.
• Standardmäßige Audiodaten von einem Computer (WAV-Dateien) können ebenfalls auf einem USB-Flash-Drive gespeichert und auf dem Digitalpiano abgespielt werden.
• Das Spiel auf dem Digitalpiano kann direkt auf einem USB-Flash-Drive aufgenommen werden. Näheres siehe „Aufnehmen auf einem USB-Flash-Drive (Audiorecorder)“ (Seite DE-45).
• Speichern von bearbeiteten Begleitautomatikdaten auf einem USB-Flash-Drive
• Laden von USB-Flash-Drive-Daten in den Speicher des Digitalpianos
• Auf einem USB-Flash-Drive gespeicherte MIDI-Dateien und Dateien im CASIO-Format können in den Digitalpiano-Speicher geladen werden (Seite DE-42).
  ● Daten auf einem USB-Flash-Drive löschen
• Einfaches Abspielen von Songdaten aus einem USB-Flash-Drive

■Datentypen

Datentyp	Beschreibung (Dateiname-Erweiterung)	Unterstützte Funktionen
		Speichern auf USB-Flash-Drive	Laden aus USB-Flash-Drive
Anwender-rhythmen* (Seite DE-24)	Mit diesem Digitalpiano bearbeitete Begleitautomatik-Daten (AC7)	○	○
Anwender-MIDI-Daten (Seiten DE-42, DE-36)	Einer der folgenden Musikdatentypen1. Standard-MIDI-Dateien (MID)SMF-Format 0 oder 12. Mit diesem Digitalpiano aufgezeichnete MIDI-Daten (ZMF)	○	○
Anwender-Musik-Presets (Seite DE-29)	Mit diesem Digitalpiano bearbeitete Musik-Preset-Daten (ZMP)	○	○
Registrie-rung (Seite DE-34)	Setup-Einstellungen für Klangfarbe und Rhythmus (ZRM)	○	○

* Das Digitalpiano unterstützt auch das Importieren von Rhythmusdaten, die auf einem anderen Gerät erstellt wurden. Unterstützte Dateinamen-Erweiterungen: ac7, z00 und ckf.

Wichtige Hinweise zur Handhabung von USB-Flash-Drive und USB-Flash-Drive-Port

WICHTIG!

• Beachten Sie unbedingt die Hinweise und Vorsichtsmaßregeln in der Begleitdokumentation des USB-Flash-Drives.
• Vermeiden Sie die Verwendung eines USB-Flash-Drives in den nachstehend genannten Fällen. Bei Vorliegen solcher Bedingungen können die Daten auf dem USB-Flash-Drive beschädigt werden.
• Bereiche mit hohen Temperaturen, hoher Feuchtigkeit oder korrosiven Gasen
• Bereiche mit starker elektrostatischer Ladung oder digitalem Rauschen
• Entfernen Sie den USB-Flash-Drive nicht, solange dieser noch mit Daten beschrieben wird oder Daten von ihm geladen werden. Anderenfalls können die Daten auf dem USB-Flash-Drive und der USB-Flash-Drive-Port beschädigt werden.
• Stecken Sie nie etwas anderes als einen USB-Flash-Drive in den USB-Flash-Drive-Port. Dies könnte eine Beschädigung zur Folge haben.
• Ein USB-Flash-Drive kann bei sehr langer Benutzung warm werden. Dies ist normal und kein Hinweis auf ein Funktionsproblem.
• Wenn sich statische Elektrizität von Ihrer Hand oder einem USB-Flash-Drive in den USB-Flash-Drive-Port entlädt, kann dies eine Störung des Digitalpianos verursachen. Schalten Sie in solchen Fällen das Digitalpiano aus und anschließend wieder ein.

Uhrheberrechte

Ihnen ist gestattet, Aufnahmen für den eigenen Privatgebrauch zu verwenden. Ein vom Urheberrechtsinhaber nicht genehmigtes Vervielfältigen einer Audio- oder Musikformatdatei ist nach dem Urheberrecht und internationalen Abkommen streng verboten. Weiterhin ist es nach dem Urheberrecht und internationalen Abkommen streng verboten, solche Dateien im Internet Dritten verfügbar zu machen, unabhängig davon, ob dies entgeltlich oder unentgeltlich erfolgt. CASIO COMPUTER CO., LTD. übernimmt keine Haftung für eine etwaige nach dem Urheberrecht unrechtmäßige Benutzung dieses Digitalpianos.

Anschließen und Entfernen eines USB-Flash-Drives an das bzw. vom Digitalpiano

WICHTIG!

• Stecken Sie nie ein anderes Gerät als einen USB-Flash-Drive in den USB-Flash-Drive-Port.
• Wenn Sie einen USB-Flash-Drive-Vorgang ausführen oder beim Einschalten des Digitalpianos ein USB-Flash-Drive eingesteckt ist, muss das Digitalpiano zuerst eine „Mounting“-Sequenz abwickeln, um den Datenaustausch mit dem USB-Flash-Drive vorzubereiten. Wenn eine Mounting-Sequenz läuft, kann der Betrieb des Digitalpianos vorübergehend deaktiviert sein. Während des laufenden Mounting-Prozesses ist die Meldung „Media Mounting“ angezeigt. Es kann 10 oder 20 Sekunden oder auch länger dauern, bis ein USB-Flash-Drive gemountet ist. Versuchen Sie nicht, das Digitalpiano während einer laufenden Mounting-Sequenz zu bedienen. Ein USB-Flash-Drive muss bei jedem Anschließen an das Digitalpiano neu gemountet werden.

■Einsetzen eines USB-Flash-Drives

1. Stecken Sie den USB-Flash-Drive wie unten in der Illustration gezeigt in den USB-Flash-Drive-Port des Digitalpianos.

- Schieben Sie den USB-Flash-Drive vorsichtig bis zum Anschlag in den Port. Wenden Sie beim Einstecken des USB-Flash-Drives keine übermäßige Kraft auf.

■Entfernen eines USB-Flash-Drives

1. Vergewissern Sie sich, dass kein Datenaustauschvorgang läuft, und ziehen Sie den USB-Flash-Drive dann geradlinig heraus.

Formatieren eines USB-Flash-Drives

WICHTIG!

• Ein USB-Flash-Drive muss auf dem Digitalpiano formatiert werden, um ihn erstmals benutzen zu können.
• Vergewissern Sie sich vor dem Formatieren eines USB-Flash-Drives, dass auf diesem keine wichtigen Daten gespeichert sind.
• Die von diesem Digitalpiano vorgenommene Formatierung ist eine „Schnellformatierung“. Wenn Sie alle Daten auf dem USB-Flash-Drive vollständig löschen möchten, formatieren Sie ihn bitte auf einem Computer oder anderen geeigneten Gerät.

Unterstützte USB-Flash-Drives

Dieses Digitalpiano unterstützt auf FAT32 formatierte USB-Flash-Drives. Wenn ein USB-Flash-Drive für ein anderes Dateisystem formatiert ist, formatieren Sie ihn bitte mit der Windows Formatierfunktion auf FAT32 um. Verwenden Sie nicht die Schnellformatierung.

1. Stecken Sie den zu formatierenden USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.
2. Tippen Sie im MENU-Bildschirm auf „MEDIA“.
3. Tippen Sie auf „FORMAT“. Dies zeigt eine Bestätigungsabfrage („Sure?“) an.
4. Tippen Sie auf „Yes“.

- Das Display zeigt die Meldung „Please Wait“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn das Formatieren beendet ist, erscheint „Complete“ im Display.

- Zum Abbrechen des Formatiervorgangs tippen Sie bitte auf „No“.

Speichern von Standard-Songdaten auf einem USB-Flash-Drive

Auch bei Dateiformat WAV (allgemeine Audiodaten) oder SMF (Standard-MIDI-Datei) können Daten mit dem nachstehenden Vorgang auf einen USB-Flash-Drive gespeichert und von diesem auf dem Digitalpiano abgespielt werden.

1. Schließen Sie den USB-Flash-Drive an den Computer an.

2. Bewegen Sie die abzuspielende Songdaten-Datei in den Ordner MUSICDAT auf dem USB-Flash-Drive.

- Näheres zur Wiedergabe finden Sie unter „Zur Wiedergabe von Daten aus einem USB-Flash-Drive mitspielen“ (Seite DE-47).

Speichern von Digitalpiano-Daten auf einem USB-Flash-Drive

Digitalpiano-Speicherdaten (MIDI-Recorder-Songs) können auf einen USB-Flash-Drive gespeichert werden.

• MIDI-Recorder-Songs können in Standard-MIDI-Dateien (SMF) konvertiert und auf dem USB-Flash-Drive gespeichert werden.

• Beim Aufnehmen eines Audiorecorder-Songs werden die Daten direkt auf den USB-Flash-Drive gespeichert, so dass die nachstehende Bedienung nicht erforderlich ist.

• Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.

• Tippen Sie im MENU-Bildschirm auf „MEDIA“.

• Tippen Sie auf „Save“.

• Tippen Sie auf den zu speichernden Datentyp.

• Tippen Sie auf die zu speichernden Daten.

• Ändern Sie den Namen der Datei wie erforderlich.

• Tippen Sie nach dem Umbenennen auf „Enter“.

Dies zeigt eine Bestätigungsabfrage („Sure?“) an. Falls der USB-Flash-Drive bereits eine Datei mit demselben Namen enthält, erscheint eine Bestätigungsabfrage („Replace?“), ob diese tatsächlich mit den neuen Daten überschrieben werden soll.

1. Tippen Sie auf „Yes“.

2. Das Display zeigt die Meldung „Please Wait“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn die Datenspeicherung beendet ist, erscheint „Complete“ im Display.

3. Um den Speichervorgang abzubrechen, tippen Sie bitte auf „No“.

Laden von Daten von einem USB-Flash-Drive in den Speicher des Digitalpianos

Zum Laden von Daten von einem USB-Flash-Drive in den Speicher des Digitalpianos gehen Sie bitte nach der folgenden Anleitung vor.

WICHTIG!

- Bewegen Sie die zu ladenden Daten (Datei) in den Ordner MUSICDAT auf dem USB-Flash-Drive.

1. Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.

2. Tippen Sie im MENU-Bildschirm auf „MEDIA“.

3. Tippen Sie auf „Load“.

4. Tippen Sie auf den zu importierenden Datentyp.

5. Tippen Sie in der „USB“-Liste auf die zu importierenden Daten.

6. Tippen Sie in der „User Area“-Liste auf das gewünschte Importziel.

- Wenn Sie MIDI-Daten importieren, ist das Anweisen eines Importziels nicht möglich.

1. Tippen Sie auf „Execute“.

Dies zeigt eine Bestätigungsabfrage („Sure?“) für den Import an. Wenn bereits Daten am Importziel im Digitalpiano-Speicher vorhanden sind, erscheint eine Abfrage („Replace?“), ob diese durch die neuen Daten ersetzt werden sollen.

1. Tippen Sie auf „Yes“.

2. Das Display zeigt die Meldung „Please Wait“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn der Datenimport beendet ist, erscheint „Complete“ im Display.

3. Um den Importvorgang abzubrechen, tippen Sie bitte auf „No“.

Daten auf einem USB-Flash-Drive löschen

Zum Löschen von Daten (Dateien) auf einem USB-Flash-Drive gehen Sie bitte nach der folgenden Anleitung vor.

1. Stecken Sie den USB-Flash-Drive in den USB-Flash-Drive-Port des Digitalpianos.
2. Tippen Sie im MENU-Bildschirm auf „MEDIA“.
3. Tippen Sie auf „Delete“.
4. Tippen Sie auf den zu löschenden Datentyp.
5. Tippen Sie auf die zu löschenden Daten.

6. Tippen Sie auf „Execute“. Dies zeigt eine Bestätigungsabfrage („Sure?“) für das Löschen an.

7. Tippen Sie auf „Yes“.

8. Das Display zeigt die Meldung „Please Wait“ an, bis der Vorgang beendet ist. Nehmen Sie keine Bedienung vor, solange diese Meldung angezeigt ist. Wenn das Löschen beendet ist, erscheint „Complete“ im Display.

9. Falls nicht gelöscht werden soll, tippen Sie bitte auf „No“.

Sie können das Digitalpiano an einen Computer anschließen und MIDI-Daten zwischen den beiden Geräten austauschen. Sie können Wiedergabedaten vom Digitalpiano an handelsübliche Musiksoftware senden, die auf dem Computer läuft, oder MIDI-Daten vom Computer zur Wiedergabe an das Digitalpiano senden.

Mindestsystemanforderungen an den Computer

Nachstehend sind die Mindestanforderungen genannt, die das Computersystem für das Senden und Empfangen von MIDI-Daten erfüllen muss. Bitte vergewissern Sie sich, dass der Computer diesen Bedingungen entspricht, bevor Sie das Digitalpiano anschließen.

- Betriebssystem

Windows Vista® *1

Windows ^® 7 ^*2

Windows ^® 8 ^*3

Windows ^® 8.1 ^*4

Mac OS ^® X (10.3.9, 10.4.11, 10.5.X, 10.6.X, 10.7.X, 10.8.X, 10.9.X)

*1: Windows Vista (32 Bit)
*2: Windows 7 (32 Bit, 64 Bit)
*3: Windows 8 (32 Bit, 64 Bit)
*4: Windows 8.1 (32 Bit, 64 Bit)

USB-Port

WICHTIG!

- Schließen Sie das Gerät auf keinen Fall an einen Computer an, der die obigen Bedingungen nicht erfüllt. Anderenfalls besteht die Möglichkeit, dass beim Computer Probleme auftreten.

HINWEIS

- Die neuesten Informationen über unterstützte Betriebssysteme finden Sie auf der Website unter der nachstehenden URL-Adresse. http://world.casio.com/

Das Digitalpiano an den Computer anschließen

WICHTIG!

- Bitte befolgen Sie exakt die Schritte der nachstehenden Anleitung. Bei falscher Anschlussweise kann das Senden und Empfangen von Daten unmöglich sein.

1. Schalten Sie das Digitalpiano aus und starten Sie dann den Computer.

- Starten Sie noch nicht die Musiksoftware auf dem Computer!

1. Schließen Sie den Computer nach dem Starten über ein handelsübliches USB-Kabel an das Digitalpiano an.

1. Schalten Sie das Digitalpiano ein.

- Falls dies das erste Mal ist, dass Sie das Digitalpiano an den Computer anschließen, wird auf dem Computer automatisch die zum Senden und Empfangen erforderliche Treibersoftware installiert.

1. Starten Sie die im Handel erhältliche Musiksoftware auf dem Computer.

2. Wählen Sie in den Einstellungen der Musiksoftware „CASIO USB-MIDI“ als MIDI-Standardgerät.

- Näheres zum Wählen des MIDI-Geräts finden Sie in der Benutzerdokumentation der verwendeten Musiksoftware.

WICHTIG!

- Bitte schalten Sie unbedingt das Digitalpiano ein, bevor Sie die Musiksoftware auf dem Computer starten.

HINWEIS

• Sobald die Verbindung erfolgreich hergestellt werden kann, können Sie das USB-Kabel angeschlossen lassen, wenn Sie den Computer und/oder das Digitalpiano ausschalten.
• Dieses Digitalpiano ist mit General MIDI Level 1 (GM) konform.
• Nähere Einzelheiten zu den technischen Daten und Anschlüssen im Zusammenhang mit dem Senden und Empfangen von MIDI-Daten mit diesem Digitalpiano finden Sie im neuesten Support-Info auf der Website unter der folgenden Adresse. http://world.casio.com/

MIDI verwenden

Was ist MIDI?

Die Abkürzung MIDI steht für „Musical Instrument Digital Interface“ und ist die Bezeichnung eines weltweiten Standards für Digitalsignale und Verbinder, der es ermöglicht, zwischen Musikinstrumenten und Computern (Maschinen) verschiedener Hersteller Musikdaten auszutauschen. Näheres über die MIDI-Spezifikationen dieses Digitalpianos finden Sie im Dokument „MIDI Implementation“ auf der Website unter der nachstehenden Adresse (URL).

http://world.casio.com/

HINWEIS

• Sie können das MIDI-Setup des Digitalpianos ändern, indem Sie den MIDI-Daten-Sendekanal und andere Einstellungen anpassen. Näheres siehe „MIDI-Bildschirm“ (Seite DE-55).
• Für das Austauschen von MIDI-Daten verbinden Sie bitte die MIDI-Buchsen des Digitalpianos über ein separat oder im Fachhandel erhältliches MIDI-Kabel mit denen des anderen elektronischen Musikinstruments.
• MIDI-Anschlüsse sind deaktiviert, wenn das Digital-Piano über den USB-Port an einen Computer angeschlossen ist.

Fehlermeldungen

Falls ein Problem auftritt, erscheint eine der unten aufgeführten Fehlermeldungen im Display.

- Zum Löschen einer Fehlermeldung und Zurückkehren zur normalen Anzeige tippen Sie bitte im Display auf 16 EXIT.

Display-Meldung	Ursache Abhilfe
No Media 1. Der USB-Flash-Drive ist nicht an den USB-Flash-Drive-Port des Digitalpianos angeschlossen.2. Der USB-Flash-Drive wurde während eines laufenden Betriebsvorgangs entnommen.3. Der USB-Flash-Drive ist schreibgeschützt.4. Der USB-Flash-Drive ist mit Virenschutz-Software bestückt.		1. Stecken Sie den USB-Flash-Drive korrekt in den USB-Flash-Drive-Port.2. Entnehmen Sie den USB-Flash-Drive nicht, solange noch ein Betriebsvorgang läuft.3. Entschützen Sie den USB-Flash-Drive.4. Verwenden Sie einen USB-Flash-Drive ohne Virenschutz-Software.
No File Der Ordner „MUSICDAT“ enthält keine ladbare oder abspielbare Datei.		Bewegen Sie die zu ladende Datei an die geeignete Stelle (Seiten DE-57, DE-58) im Ordner „MUSICDAT“.
No Data Sie versuchen, Anwenderdaten (Anwender-Preset, Anwender-Rhythmus, MIDI-Daten usw.) abzuspeichern, ohne dass zu speichernde Daten vorhanden sind.		Wählen Sie einen Benutzerdaten-Gegenstand, zu dem speicherbare Daten vorhanden sind.
Read Only Der USB-Flash-Drive enthält bereits eine Nur-Lesen-Datei mit dem versuchten Namen.		Ändern Sie den Namen und speichern Sie dann die neuen Daten.Entfernen Sie bei der bereits vorhandenen USB-Flash-Drive-Datei das Nur-Lesen-Attribut und überschreiben Sie sie mit den neuen Daten.Verwenden Sie einen anderen USB-Flash-Drive.
Media Full Der freie Speicherplatz auf dem USB-Flash-Drive reicht nicht aus.		Löschen Sie einige der Dateien auf dem USB-Flash-Drive, um Platz für neue Daten freizumachen (Seite DE-59), oder verwenden Sie einen anderen USB-Flash-Drive.
Too Many Files	1. Der USB-Flash-Drive enthält zu viele Dateien.2. Im Ordner „MUSICDAT“ befindet sich eine Datei mit dem Namen TAKE99.WAV.	Löschen Sie einige der Dateien auf USB-Flash-Drive, um Platz für neue Daten freizumachen.Löschen Sie die WAV-Datei im Ordner „MUSICDAT“.
Not SMF01 Sie haben versucht, Songdaten mit SMF-Format 2 abzuspielen.		Dieses Digitalpiano unterstützt nur die Wiedergabe der SMF-Formate 0 und 1.
Size Over	1. Das Volumen der MIDI-Aufnahmedaten auf dem USB-Flash-Drive ist zum Abspielen zu groß.2. Die SMF-Datei auf dem USB-Flash-Drive ist zum Abspielen zu groß.3. Das Volumen der Daten, die Sie zu importieren versuchen, ist zum Importieren zu groß.	Das Digitalpiano unterstützt die Wiedergabe von MIDI-Aufnahmedaten bis max. 700 KB.Dieses Digital-Piano unterstützt die Wiedergabe von SMF-Dateien nur bis 320 KB.Das Digitalpiano unterstützt den Import von Daten (pro Gegenstand) bis zu den unten gezeigten Maximalgrößen.Anwenderrhythmen: Circa 32 KBAnwender-Presets: Circa 6 KB
Wrong Data	1. Die Daten auf dem USB-Flash-Drive sind beschädigt.2. Der USB-Flash-Drive enthält Daten, die von diesem Digitalpiano nicht unterstützt werden.	—
Memory Full	1. Der freie Platz im Digitalpiano-Speicher reicht zum Konvertieren eines MIDI-Recorder-Songs in SMF-Daten und Speichern der Daten auf einem USB-Flash-Drive nicht aus.2. Der noch freie Platz im Speicher reicht für die Rhythmus-Bearbeitung nicht aus.3. Der noch freie Speicherplatz reicht für die Musik-Preset-Bearbeitung nicht mehr aus.	Verringern Sie die Größe der Songdaten. Beispiel:Löschen Sie nicht mehr benötigte Spuren.Wählen Sie ein anderes Begleitungsmuster.Das Digitalpiano unterstützt die Eingabe circa 1.000 Akkorden.
Display-Meldung	Ursache	Abhilfe
Format Error 1. Das	Format des USB-Flash-Drives ist mit diesem Digitalpiano nicht kompatibel.2. Der USB-Flash-Drive ist beschädigt. 2. Verwenden	1. Formatieren Sie den USB-Flash-Drive auf dem Digitalpiano.Sie einen anderen USB-Flash-Drive.
Media Error	Der USB-Flash-Drive ist beschädigt.	Verwenden Sie einen anderen USB-Flash-Drive.
Measure Limit Sie	versuchen, MIDI-Aufnahmedaten oder Musik-Preset-Daten mit mehr als 999 Takten einzugeben.	Dieses Digital-Piano unterstützt die Eingabe von bis zu 999 Takten.
Data Full Sie versuchen, Daten zu speichern, die die maximal zulässige Anzahl von Datenelementen überschreiten.		Löschen Sie nicht mehr benötigte Daten.

Störungsbeseitigung

Problem Ursache Abhilfe			Siehe Seite
Kein Ton beim Spielen auf der Tastatur.	1. Der VOLUME-Regler ist auf „MIN“ gestellt.2. An eine der PHONES-Buchsen ist ein Kopfhörer- oder Zwischenstecker angeschlossen.3. Das Icon von Upper 1 ist erloschen.4. „Speaker“ unter SYSTEM SETTING ist ausgeschaltet.	1. Verstellen Sie den VOLUME-Regler gegen „MAX“.2. Ziehen Sie einen etwaig angeschlossenen Stecker aus der PHONES-Buchse.3. Tippen Sie auf Upper 1 zum Einschalten.4. Schalten Sie „Speaker“ in SYSTEM SETTING ein.	DE-7DE-8DE-14DE-52
Tonhöhe des Digitalpianos stimmt nicht.	1. Das Digitalpiano ist nicht korrekt gestimmt.2. Die Tonhöhe des Digitalpianos ist nicht auf „440,0 Hz“ eingestellt.3. Sie verwenden eine nicht standardmäßige Temperierung.4. Oktavverschiebung aktiviert.	1. Passen Sie die Stimmung des Digitalpianos an oder schalten Sie es aus und dann wieder ein.2. Ändern Sie die Tonhöhe-Einstellung auf „440,0 Hz“ oder schalten Sie das Digitalpiano aus und wieder ein.3. Ändern Sie die eingestellte Temperierung auf „Equal“, was der heute üblichen Standard-Stimmung entspricht.4. Ändern Sie die Oktavverschiebung auf 0.	DE-19DE-52DE-52DE-49
Klangfarben und/oder Effekte sind nicht normal. Das Problem ist auch nach Aus- und Wiedereinschalten nicht behoben.Beispiel: Die Stärke einer Note bleibt unverändert, auch wenn der Tastendruck variiert wird.	Die Funktion „Auto Resume“ ist eingeschaltet.	Schalten Sie „Auto Resume“ aus. Schalten Sie dann den Strom aus und wieder ein.	DE-53
Nach dem Anschließen des Digitalpianos an den Computer keine Datenübertragung möglich.	— 1. Vergewissern Sie sich, dass das USB-Kabel an Digitalpiano und Computer angeschlossen ist und dass das richtige Gerät in den Einstellungen der Musiksoftware des Computers gewählt ist.2. Schalten Sie das Digitalpiano aus und schließen Sie die Musiksoftware auf dem Computer. Schalten Sie das Digitalpiano dann wieder ein und starten Sie die Musiksoftware auf dem Computer neu.	DE-60
Aufnahme von Akkordbegleitungsdaten auf dem Computer nicht möglich.	“Accomp Out“ ist ausgeschaltet.	Schalten Sie „Accomp Out“ ein.	DE-55
Speichern oder Laden von Daten auf bzw. aus einem USB-Flash-Drive nicht möglich.	— Siehe „Fehlermeldungen“. DE-62
Wiedergabe stoppt vorzeitig, während Daten vom Computer übertragen werden.	Durch digitales Rauschen vom USB-oder Netzkabel wurde die Datenkommunikation zwischen Computer und Digital-Piano unterbrochen.	Stoppen Sie die Songwiedergabe, trennen Sie das USB-Kabel vom Digitalpiano ab und schließen Sie es dann wieder an. Versuchen Sie dann erneut, den Song abzuspielen.Falls das Problem nicht gelöst ist, schließen Sie bitte die verwendete MIDI-Software, trennen Sie das USB-Kabel vom Digitalpiano und schließen Sie es dann wieder an. Starten Sie dann die MIDI-Software neu und versuchen Sie noch einmal, den Song abzuspielen.	DE-60
Klangfarbe und Lautstärke klingen etwas unterschiedlich je nachdem, wo auf der Tastatur gespielt wird.	Dies ist eine unvermeidliche Nebenwirkung des digitalen Samplings * und kein Anzeichen für Fehlbetrieb.* Im unteren, mittleren und oberen Tonbereich des Original-Musikinstruments werden multiple Proben entnommen. Dadurch können sich zwischen den Tonbereichen sehr geringe Abweichungen in der Klangqualität und Lautstärke ergeben.
Beim Drücken einer Taste wird die aktuell erzeugte Note momentan unterbrochen oder die angelegten Effekte verändern sich etwas.	Solche Erscheinungen können dadurch auftreten, dass das Digitalpiano die internen Klangeffekte umschaltet, wenn bei Wiedergabe mit Duettmodus, Begleitautomatik oder der Recorder- oder anderen Funktionen eine Tastenbedienung erfolgt. Es ist kein Anzeichen für eine Störung.
Trotz Spielens in verschiedenen Tastaturbereichen ändern sich die Oktaven der Noten nicht.	Die Bereiche bestimmter Klangfarben sind begrenzt, wodurch sich die Oktaven normalerweise nur bis zu einer bestimmten unteren oder oberen Note ändern. Bei diesen Klangfarben werden links von der untersten möglichen Note die Noten der untersten Oktave und rechts von der höchsten möglichen Note die Noten der obersten Oktave wiederholt. Dies geht auf die Bereichsgrenzen des Original-Musikinstruments bei den jeweiligen Klängen zurück und ist kein Hinweis auf ein Problem beim Digitalpiano.

Technische Daten des Produkts

Modell PX-360MBK
Tastatur Ebenholz/Elfenbein-gestylte Tastatur mit 88 KlaviertastenVelocity-Auflösung: Max. 16.256Mischklang (Layer), Tastaturteilung (Split)Duett: 4 Oktaven (-2 bis 0 bis +2)Transponierfunktion: 2 Oktaven (-12 bis 0 bis +12)Oktavverschiebung: 4 Oktaven (-2 bis 0 bis +2)
Klangquelle • Anzahl Klangfarben: 550Max. Polyphonie: 128 StimmenAnschlagdynamik (3 Empfindlichkeitsstufen, Aus)Stimmfunktion: 415,5 Hz bis 440,0 Hz bis 465,9 Hz (0,1-Hz-Schritte)Temperierung: Gleichstufig plus 16 weitere StimmungenSpreizung (Stretch Tuning): Ein, Aus
Display 5,3-Zoll-Touchpanel (5,0-Zoll 528 × 320-Dot TFT Farb-LCD)
Akustiksimulator Linear Morphing, Dämpferresonanz, Hammerdynamik, Saitenresonanz
Effekte Hall (17 Typen), Chorus (16 Typen), Delay (6 Typen), DSP
Begleitautomatik Datenelemente: 200 Preset, 10 Anwender
Music Preset Datenelemente: 305 Preset, 50 Anwender
Demo-Song 6
MIDI-Recorder • Funktionen: Echtzeit-Aufnahme, WiedergabeAnzahl Songs: 100Anzahl Spuren: 17Kapazität: Bis circa 50.000 Noten pro Song.Aufnahmedatenschutz: Eingebauter Flash-SpeicherMIDI-Recorder-Lautstärkepegel: Regelbar
Audiorecorder • Echtzeit-Aufnahme und Wiedergabe mit USB-Flash-Drive*Linear-PCM, 16 Bit, 44,1 kHz, Stereo-Format .WAVSongs: 100 DateienMaximal circa 74 Minuten Aufnahme pro Datei.Audiorecorder-Lautstärkepegel: Regelbar
Registrierung 96 (4 Setups × 24 Bänke)
Metronom	Schläge pro Takt: 0 bis 9Tempobereich: 20 bis 255Metronom-Lautstärkepegel: Regelbar
Pedale Dämpfer (mit Halbpedaleffekt), Soft, Sostenuto
Andere Funktionen	Spezielle Pianoklang-TastenBalance-EinstellungEinstellungen-SicherungBedienungssperre
MIDI	16-fach multitimbral (Receive)
Pitchbend-Rad	Pitchbend-Bereich: 00 bis 24 Halbtöne
USB-Flash-Drive	Kapazität: 32 GB oder niedriger empfohlenSMF-Direktwiedergabe, Datenspeicherung, Laden von Daten, USB-Flash-Drive-Formatierung,Wiedergabe und Speicherung von Audiodaten
Ein-/Ausgänge	PHONES-Buchsen: Stereo-Minibuchsen × 2Pedalbuchsen: Standardbuchse × 2Spannungsversorgung: 12 V GleichspannungMIDI OUT/IN-AnschlüsseLINE IN R, L/MONO-Buchsen: Standardbuchsen × 2Eingangsimpedanz: 9,0 KΩEingangsspannung: 200 mVLINE OUT R, L/MONO-Buchsen: Standardbuchsen × 2Ausgangsimpedanz: 2,3 KΩAusgangsspannung: 1,8 V (effektiv) max.Audio-Eingang: Stereo-MinibuchseEingangsimpedanz: 9,0 KΩEingangsspannung: 200 mVUSB-Port: Typ BUSB-Flash-Drive-Port: Typ APedalbuchse (nur für optionales SP-33)
Lautsprecher	12 cm × 2 + 5 cm × 2 (Ausgang 8 W + 8 W)
Stromversorgung Netzadapter: AD	-A12150LW• Ausschaltautomatik: Circa 4 Stunden nach der letzten Bedienung. Die Ausschaltautomatik ist deaktivierbar.
Leistungsaufnahme 12 V --- 10 W
Abmessungen 132,2 (B) × 29,3 (T)	× 13,9 (H) cm
Gewicht Circa 11,9 kg

• Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Vorsichtsmaßregeln zur Benutzung

Bitte lesen und beachten Sie die nachstehenden Vorsichtsmaßregeln zur Benutzung.

- Bei einem Modell mit einer Aufnahme- oder anderen Datenspeicherfunktion sichern Sie bitte alle Daten, die Sie beibehalten möchten, auf einem anderen Medium, bevor Sie das Produkt zur Wartung oder in Reparatur geben. Im Rahmen von Wartungs- oder Reparaturmaßnahmen besteht die Möglichkeit, dass auf gespeicherte Daten zugegriffen wird oder diese gelöscht werden.

■Ort

Vermeiden Sie bei der Aufstellung die folgenden Orte.

• Orte mit direkter Sonnenbestrahlung und hoher Feuchtigkeit
• Orte mit übermäßigen Temperaturen
  •Nahe an Radios, Fernsehgeräten, Videorecordern oder Empfängern
  •Die obigen Geräte verursachen keine Funktionsprobleme dieses Gerätes, es können aber durch dieses Gerät Ton- und Bildstörungen bei anderen in der Nähe befindlichen Geräten auftreten.

■Pflege durch den Benutzer

• Verwenden Sie niemals Benzin, Alkohol, Verdünner oder andere chemische Mittel zum Reinigen dieses Produkts.
• Wischen Sie das Gerät und die Tastatur zum Reinigen mit einem weichen Tuch ab, das in einer milden, neutralen Reinigungsmittellösung angefeuchtet wurde. Wringen Sie das Tuch vor dem Abwischen gründlich aus.

■Mitgeliefertes und optionales Zubehör

Verwenden Sie ausschließlich das für dieses Produkt angegebene Zubehör. Bei Verwendung von nicht zulässigem Zubehör besteht Brand-, Stromschlag- und Verletzungsgefahr.

Schweißlinien

Im Finish des Gehäuses sind möglicherweise Linien erkennbar. Dies sind sogenannte „Schweißlinien“, die aus dem Kunststoffformprozess zurückbleiben. Es handelt sich nicht um Risse oder Kratzer.

■Musikinstrument-Etikette

Bitte nehmen Sie stets Rücksicht auf Ihre Umgebung, wenn Sie dieses Produkt benutzen. Besonders wenn Sie spät nachts noch spielen, denken Sie bitte daran, die Lautstärke so weit zurückzunehmen, dass andere nicht gestört werden. Weitere Maßnahmen für das Spielen zu später Stunde sind, das Fenster zu schließen und einen Kopfhörer zu benutzen.

• Eine Vervielfältigung des Inhalts dieser Bedienungsanleitung, vollständig oder teilweise, ist untersagt. Eine von CASIO nicht genehmigte Verwendung von Inhalten dieser Bedienungsanleitung für andere Zwecke als den eigenen persönlichen Gebrauch ist durch das Urheberrecht untersagt.
• CASIO IST NICHT HAFTBAR FÜR ETWAIGE SCHÄDEN (EINSCHLIESSLICH, ABER NICHT BEGRENZT AUF, SCHÄDEN DURCH GEWINNAUSFALL, GESCHÄFTSUNTERBRECHUNGEN ODER DEN VERLUST VON INFORMATIONEN), DIE SICH AUS DER BENUTZUNG ODER NICHTBENUTZBARKEIT DIESER BEDIENUNGSANLEITUNG ODER DES PRODUKTS ERGEBEN KÖNNTEN, AUCH WENN CASIO AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WORDEN IST.
• Änderungen am Inhalt dieser Bedienungsanleitung bleiben ohne vorausgehende Ankündigung vorbehalten.

■Vorsichtsmaßnahmen zur Handhabung des Netzadapters

• Verwenden Sie eine gut zugängliche Netzsteckdose, damit problemlos der Netzadapter abgetrennt werden kann, wenn eine Störung auftreten oder dies anderweitig erforderlich sein sollte.
• Der Netzadapter ist ausschließlich für die Benutzung in Gebäuden bestimmt. Benutzen Sie ihn nicht an Orten, an denen er Spritzwasser oder Feuchtigkeit ausgesetzt sein könnte. Stellen Sie auf den Netzadapter keine Flüssigkeit enthaltenden Behälter wie Blumenvasen.
  •Lagern Sie den Netzadapter an einem trockenen Ort.
• Verwenden Sie den Netzadapter in einem offenen, gut belüfteten Bereich.
• Bedecken Sie den Netzadapter nicht mit Zeitungen, Tischtüchern, Vorhängen oder ähnlichen anderen Gegenständen.
  •Trennen Sie den Netzadapter von der Netzsteckdose, wenn das Digitalpiano über lange Zeit nicht benutzt wird.
• Versuchen Sie nicht, denn Netzadapter selbst zu reparieren oder in irgendeiner Weise zu modifizieren.
  •Zulässige Umgebungsbedingungen für den Betrieb des Netzadapters

Temperatur: 0 bis 40 °C

Luftfeuchtigkeit: 10 % bis 90 % rel. Luftfeuchte

Ausgangspolarität: ◇-©-⊕

Vorsichtsmaßnahmen zur Handhabung des Netzadapters

Modell: AD-A12150LW

1. Lesen Sie diese Anleitungen.
2. Halten Sie diese Anleitungen zur Hand.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anleitungen.
5. Benutzen Sie das Produkt nicht in Wassernähe.
6. Zum Reinigen nur ein trockenes Tuch verwenden.

7. Nicht nahe an Heizkörpern, Heißluftauslässen, Öfen und anderen Wärmequellen (einschließlich Verstärker) aufstellen.

8. Verwenden Sie ausschließlich die vom Hersteller genannten Anbaugeräte und Zubehörteile.

9. Lassen Sie Wartungsarbeiten ausschließlich von qualifiziertem Kundendienstpersonal ausführen. In den folgenden Fällen ist Wartung erforderlich: Wenn das Produkt beschädigt ist, wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn Flüssigkeit auf das Produkt verschüttet wurde, wenn ein Fremdkörper in das Produkt eingedrungen ist, wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war, wenn das Produkt nicht normal funktioniert, wenn das Produkt fallen gelassen wurde.

10. Setzen Sie das Produkt keinen tropfenden oder spritzenden Flüssigkeiten aus. Stellen oder legen Sie keine Flüssigkeit enthaltenden Objekte auf das Produkt.

11. Stellen Sie sicher, dass die elektrische Last die Angaben auf dem Schild nicht überschreitet.

12. Stellen Sie sicher, dass der umgebende Bereich trocken ist, bevor Sie das Gerät an die Stromquelle anschließen.

13. Sorgen Sie dafür, dass das Produkt richtig ausgerichtet ist.

14. Ziehen Sie bei Gewittern und vor längerer Nichtbenutzung des Gerätes den Netzstecker.

15. Stellen Sie sicher, dass die Belüftungsöffnungen des Produkts nicht blockiert werden. Installieren Sie das Produkt gemäß Anleitung des Herstellers.

16. Verlegen Sie das Netzkabel so, dass es keinen Tritten ausgesetzt ist und nicht geknickt wird, insbesondere nahe an Steckern und Steckdosen oder am Austritt aus dem Produkt.

17. Der Netzadapter sollte an eine möglichst nahe am Produkt befindliche Netzdose angeschlossen werden, damit in Notfällen sofort der Stecker gezogen werden kann.

Das unten gezeigte Symbol warnt davor, dass im Gehäuse des Produkts nicht isolierte gefährliche Spannungen vorliegen, durch die für den Benutzer Stromschlaggefahr bestehen kann.

Das unten gezeigte Symbol verweist auf das Vorhandensein wichtiger Anleitungen zu Betrieb und Wartung (Instandhaltung) in der Begleitdokumentation des Produkts.

STLport

Liste der Klangfarben

Gruppen-nummer	Klangfarbenname	Programm-wechsel	BankwahlMSB	DSP
Piano
001 GRAND PIANO CONCERT 0 2
002 GRAND PIANO BRIGHT 1 2
003 GRAND PIANO STUDIO 0 3 ○
004 GRAND PIANO MODERN 0 4 ○
005 ROCK PIANO 1 3 ○
006 LA PIANO 1 4 ○
007 DANCE PIANO 1 1 5
008 DANCE PIANO 2 1 6 ○
009 GRAND PIANO MELLOW 0 5 ○
010 MONO PIANO 1 0 6
011 MONO PIANO 2 0 7 ○
012 TACK PIANO 0 8 ○
013 GRAND PIANO CLASSIC 0 9
014 GRAND PIANO DOLCE 0 10 ○
015 HONKY-TONK	3 2
016 OCTAVE PIANO	3 3
017 STRINGS PIANO	0	11	○
018 SYNTH-STR.PIANO	0 12
019 PIANO PAD	0	13
020 CHOIR PIANO	0 14
021 PIANO CHIME	0	15
022 ELEC.GRAND PIANO	2 2
023 MODERN E.G.PIANO	2 3
024 CHORUS E.G.PIANO	2 4 ○
025 OFF VELO.HARPSICHORD	6	2	○
026 HARPSICHORD	6 3
027 COUPLED HARPSICHORD	6	4	○
028 HARPSICHORD & STRINGS	6 5
Elec.Piano
001 AIR ELEC.PIANO 1	4 2
002 AIR ELEC.PIANO 2	4 3
003 AIR ELEC.PIANO 3	4 4
004 AIR ELEC.PIANO 4	4	5	○
005 AIR ELEC.PIANO 5	4 6 ○
006 AIR 60'S E.PIANO 1	4 7
007 AIR 60'S E.PIANO 2	4 8
008 AIR 60'S E.PIANO 3	4	9	○
009 AIR 60'S E.PIANO 4	4 10	○
010 ELEC.PIANO 1	4	11
011 ELEC.PIANO 2	4 12
012 ELEC.PIANO 3	4	13
013 ELEC.PIANO 4	4 14
014 ELEC.PIANO 5	4	15
015 DIGITAL E.PIANO 1	5 2
016 DIGITAL E.PIANO 2	5 3
017 DIGITAL E.PIANO 3	5 4
018 DIGITAL E.PIANO 4	5 5
019 DIGITAL E.PIANO 5	5 6
020 DIGITAL E.PIANO 6	5 7
021 DIGITAL E.PIANO 7	5 8
022 DIGITAL E.PIANO 8	5 9
023 DIGITAL E.PIANO 9	5 10
024 DYNO ELEC.PIANO 1	4	16
025 DYNO ELEC.PIANO 2	4 17	○
026 60'S ELEC.PIANO 1	4	18	○
027 60'S ELEC.PIANO 2	4 19	○
028 CHORUS E.PIANO 1	4	20
029 CHORUS E.PIANO 2	4 21
030 PHASER E.PIANO 1	4	22	○
031 PHASER E.PIANO 2	4 23	○
032 AMP E.PIANO 1	4	24	○
033 AMP E.PIANO 2 4 25 ○
034 CRUNCH E.PIANO	4	26	○
035 DIZZY E.PIANO	4 27	○
036 ANALOG E.PIANO 1	5	11	○
037 ANALOG E.PIANO 2	5 12	○
038 OFF VELO.CLAVI 1	7 2
039 OFF VELO.CLAVI 2	7 3

Gruppen-number	Klangfarbenname	Programm-wechsel	BankwahlMSB	DSP
040 CLAVI 1		7 4
041 CLAVI 2		7 5
042 CLAVI 3		7 6
043 CLAVI 4		7 7
044 WAH CLAVI 1 7 8 ○
045 WAH CLAVI 2 7 9 ○
046	CRUNCH CLAVI	7	10	○
047 VIB RAPHONE 1 11 2 ○
048 VIB RAPHONE 2 11 3
049 MARIMBA		12 2
050 CELESTA 8 2
051 BRIGHT CELESTA		8 3 ○
052 GLOCKENSPIEL 9 2
053 MUSIC BOX 1		10 2
054	MUSIC BOX 2	10	3	○
055 XYLOPHONE		13 2
056 TUBULAR BELL 14 2
057 DULCIMER		15 2
Organ
001 DRAWBAR ORGAN 1		16 2 ○
002	DRAWBAR ORGAN 2	16	3
003 DRAWBAR ORGAN 3		16 4
004	DRAWBAR ORGAN 4	16	5
005 JAZZ ORGAN 1		17 2
006	JAZZ ORGAN 2	17	3	○
007 JAZZ ORGAN 3		17 4
008	PERC.ORGAN 1	17	5	○
009 PERC.ORGAN 2		17 6 ○
010	PERC.ORGAN 3	17	7	○
011 ROCK ORGAN 1		18 2 ○
012	ROCK ORGAN 2	18	3
013 ROCK ORGAN 3		18 4
014	ELEC.ORGAN 1	16	6	○
015 ELEC.ORGAN 2 16 7 ○
016 ELEC.ORGAN 3 16 8
017 70'S ORGAN		17 8 ○
018	OVERDRIVE ORGAN 1	16	9	○
019	OVERDRIVE ORGAN 2	16	10	○
020	TREMOLO ORGAN	16	11	○
021 FULL DRAWBAR		16	12
022	ROTARY ORGAN	17	9
023	CLICK ORGAN	17	10	○
024	SEQUENCE ORGAN	17	11
025	GOSPEL ORGAN	17	12	○
026 PIPE ORGAN 1 19 2
027 PIPE ORGAN 2 19 3
028	CHAPEL ORGAN	19	4
029 THEATER ORGAN		16	13
030	REED ORGAN	20	2
031 ACCORDION 1		21 2
032	ACCORDION 2	21	3
033 ACCORDION 3		21 4
034	BANDONEON SOLO	23	4
035 BANDONEON 1		23 2
036	BANDONEON 2	23	3
037 HARMONICA 1		22 2
038	HARMONICA 2	22	3
Guitar
001	NYLON STR.GUITAR 1	24	2
002 NYLON STR.GUITAR 2		24 3
003	NYLON STR.GUITAR 3	24	4	○
004 STEEL STR.GUITAR 1		25 2
005	STEEL STR.GUITAR 2	25	3
006 STEEL STR.GUITAR 3		25 4
007 12 STR.GUITAR 25 5
008 STEEL GT HARMONICS 31 2
009	JAZZ GUITAR	26	2	○
010 OCT JAZZ GUITAR		26 3
011	CLEAN GUITAR 1	27	2	○
Gruppen-nummer	Klangfarbenname	Programm-wechsel	BankwahlMSB	DSP
012 CLEAN GUITAR 2 27 3 ○
013 CLEAN GUITAR 3 27 4 ○
014 CLEAN GUITAR 4 27 5
015 CHORUS CLEAN GUITAR 1 27 6 ○
016 CHORUS CLEAN GUITAR 2 27 7 ○
017 CRUNCH ELEC.GUITAR 1 27 8 ○
018 CRUNCH ELEC.GUITAR 2 27 9 ○
019 CRUNCH ELEC.GUITAR 3	27	10	○
020 CHORUS CRUNCH GUITAR 27 11 ○
021 MUTE GUITAR 1 28 2
022 MUTE GUITAR 2 28 3
023 MUTE DIST.GUITAR 28 4 ○
024 OVERDRIVE GUITAR 1 29 2 ○
025 OVERDRIVE GUITAR 2 29 3 ○
026 DISTORTION GT 1 30 2 ○
027 DISTORTION GT 2 30 3 ○
028 DISTORTION GT 3 30 4 ○
029 DISTORTION GT 4 30 5 ○
030 STEEL GT + STRUM.NOISE M 1 25 32
031 STEEL GT + STRUM.NOISE M 2 25 33
032 STEEL GT + STRUM.NOISE M 3 25 34
033 CLEAN GUITAR M 27 32
034 CRUNCH E.GUITAR M 1 27 33
035 CRUNCH E.GUITAR M 2 27 34
036 DISTORTION GT M 30 32
037 OVERDRIVE GT M 1	29 32
038 OVERDRIVE GT M 2	29 33
039 MUTE OVERDRIVE GT M 1	28 32
040 MUTE OVERDRIVE GT M 2	28 33
Bass
001 ACOUSTIC BASS 1 32 2
002 ACOUSTIC BASS 2 32 3 ○
003 RIDE BASS	32 4
004 FINGERED BASS 1 33 2
005 FINGERED BASS 2 33 3 ○
006 FINGERED BASS 3 33 4
007 FINGERED BASS 4 33 5
008 PICKED BASS 1	34 2
009 PICKED BASS 2	34 3
010 SYNTH-BASS 1	38 2
011 SYNTH-BASS 2	38 3 ○
012 SYNTH-BASS 3	38	4	○
013 SYNTH-BASS 4	39 2
014 SYNTH-BASS 5	39	3	○
015 SYNTH-BASS 6	39 4 ○
016 TRANCE BASS	38 5
017 ORGAN BASS	39 5
018 FINGERED BASS M 1	33 32
019 FINGERED BASS M 2	33 33
020 SAW SYNTH-BASS M	39 32
021 SYNTH-BASS M 1	38 32
022 SYNTH-BASS M 2	38 33
Strings
001 STEREO STRINGS 1	49 2
002 STEREO STRINGS 2	48 2
003 STEREO STRINGS 3	48 3
004 WIDE STRINGS	48 4
005 STRINGS	48 5
006 STRING ENSEMBLE 1	48 6
007 STRING ENSEMBLE 2	48 7
008 SLOW STRINGS 49 3
009 BRIGHT STRINGS 48 8 ○
010 WARM STRINGS	48 9
011 PIZZICATO STRINGS	45 2
012 CHAMBER	48 10
013 OCTAVE STRINGS	48 11
014 ORCHESTRA PAD	48 12
015 SYNTH-STRINGS 1 50 2 ○
016 SYNTH-STRINGS 2 50 3
017 SYNTH-STRINGS 3 51 2
018 70'S SYNTH-STR. 50 4
019 80'S SYNTH-STR. 50 5
020 FAST SYNTH-STRINGS	50 6
021 SLOW SYNTH-STRINGS	50 7
022 PHASER SYNTH-STRINGS	50 8 ○
023 OCTAVE SYNTH-STRINGS	51 3

Gruppen-number	Klangfarbenname	Programm-wechsel	BankwahlMSB	DSP
024 VIOLIN		40 2
025	SLOW VIOLIN	40	3
026 VIOLA		41 2
027	CELLO	42	2
028 SLOW CELLO		42 3
029	CONTRABASS	43	2
030 HARP		46 2
031 VIOLIN SECTION		48 13
032 HARP & STRINGS 49 4
033	CHOIR AAHS	52	2
034 CHOIR STRINGS		52 3
035	STRINGS VOICE	52	4
036 SLOW CHOIR		52 5
037	WAH CHOIR	52	6	○
038 VOICE DOO		53 2
039 SYNTH-VOICE 1 54 2
040 SYNTH-VOICE 2 54 3
041	VOICE ENSEMBLE	54	4
042 SYNTH-VOICE PAD		54 5
043	CHORUS SYNTH-VOICE	54	6	○
044 ORCHESTRA HIT 1 55 2
045	ORCHESTRA HIT 2	55	3	○
Brass
001	STEREO BRASS	61	2	○
002 BRASS		61 3
003 BRASS SECTION 1 61 4
004 BRASS SECTION 2 61 5
005	HARD BRASS	61	6
006 BRASS SFZ		61 7
007	BRASS & SAX	61	8
008 SYNTH-BRASS 1		62 2
009	SYNTH-BRASS 2	63	2
010 SYNTH-BRASS 3		62 3
011	WARM SYNTH-BRASS	62	4
012 ANALOG SYNTH-BRASS		62 5
013	80'S SYNTH-BRASS	62	6
014 TRANCE BRASS		63 3
015	CHORUS SYNTH-BRASS	62	7	○
016 SYNTH-BRASS PAD 63 4
017	TRUMPET 1	56	2	○
018 TRUMPET 2		56 3
019 YELLOW TRUMPET 56 4
020 VELO.TRUMPET		56 5
021	MUTE TRUMPET	59	2
022 TROMBONE		57 2
023 VELO.TROMBONE 57 3
024 JAZZ TROMBONE		57 4
025	FRENCH HORN	60	2
026 FRENCH HORN SECTION 60 3
027	TUBA	58	2
Reed
001	ALTO SAX	65	2	○
002 BREATHY ALTO SAX		65 3 ○
003	TENOR SAX	66	2	○
004 BREATHY TENOR SAX 66 3 ○
005	SOPRANO SAX	64	2
006 BREATHY S.SAX		64 3
007	BARITONE SAX	67	2
008 HARD A.SAX		65 4
009	SOFT T.SAX	66	4
010 T.SAXYS		66 5
011	CLARINET	71	2
012 VELO.CLARINET		71 3
013	OBOE	68	2
014 ENGLISH HORN 69 2
015	BASSOON	70	2
016 FLUTE 1		73 2 ○
017	FLUTE 2	73	3
018 JAZZ FLUTE		73 4
019 PICCOLO		72 2
020 RECORDER		74 2
021	PAN FLUTE	75	2
022 BOTLE BLOW		76 2
023	WHISTLE	78	2
024 OCARINA		79 2
025	SHAKUHACHI	77	2
Synth
001 SAW LEAD 1 81 2
002 SAW LEAD 2 81 3 ○
003 SAW LEAD 3 81 4
004 MELLOW SAW LEAD 81 5
005 SLOW SAW LEAD 81 6
006 PULSE SAW LEAD 81 7
007 TRANCE LEAD 81 8
008 SS LEAD 81 9
009 SQUARE LEAD 1 80 2
010 SQUARE LEAD 2 80 3
011 SQUARE LEAD 3 80 4 ○
012 SLOW SQUARE LEAD 80 5
013 PHASER SQUARE LEAD 80 6 ○
014 PULSE LEAD 1 80 7
015 PULSE LEAD 2 80 8
016 SINE LEAD 80 9
017 VELO.SINE LEAD 80 10
018 SQUARE PULSE LEAD 80 11
019 VA SYNTH 1 80 12
020 VA SYNTH 2 80 13
021 VA SYNTH 3 80 14
022 VA SYNTH 4 80 15
023 VA SYNTH 5 80 16
024 VA SYNTH SEQ-BASS 1	81 10
025 VA SYNTH SEQ-BASS 2	81	11	○
026 SEQUENCE SAW 81 12
027 SAW ARPEGGIO	81 13
028 CALLIOPE	82 2
029 VENT LEAD	82 3
030 PIPE LEAD 82 4
031 CHIFF LEAD 83 2
032 VOICE LEAD 85 2
033 VOX LEAD	85 3
034 CHARANG	84 2
035 PLUCK LEAD	84 3
036 GT SYNTH-LEAD	84 4
037 CHURCH LEAD	85 4
038 DOUBLE VOICE LEAD	85 5
039 SYNTH-VOICE LEAD 85 6
040 FIFTH LEAD	86 2
041 FIFTH SAW LEAD	86 3
042 FIFTH SQUARE LEAD	86 4
043 FOURTH LEAD	86 5
044 SEVENTH SEQUENCE	86 6
045 BASS+LEAD 87 2
046 SYNTH-BASS+LEAD	87 3
047 REED LEAD	87 4
048 FANTASY 1	88 2
049 FANTASY 2	88	3	○
050 NEW AGE	88 4
051 WARM VOX	89 2
052 WARM PAD	89	3
053 HORN PAD	89 4
054 POLYSYNTH	90	2
055 POLYSYNTH PAD	90	3	○
056 SYNTH-PAD 90 4
057 VA SYNTH-PAD 1	90	6	○
058 VA SYNTH-PAD 2	90 7	○
059 VA SYNTH-PAD 3	90	8	○
060 POLY SAW 90 9
061 BRIGHT SAW PAD 1	90 10
062 BRIGHT SAW PAD 2	90 11
063 SPACE CHOIR	91 2
064 STAR VOICE	91	3	○
065 GLASS PAD	92 2
066 BOTTLE PAD	92	3
067 ETHNIC PAD	93	2
068 METAL PAD	93 3
069 HALO PAD	94 2
070 SWEEP PAD	95	2
071 RAIN DROP	96	2
072 WOOD PAD	96 3
073 SOUND TRACK	97 2
074 CRYSTAL	98	2
075 VIBRAPHONE BELL	98 3

Gruppen-number	Klangfarbenname	Programm-wechsel	BankwahlMSB	DSP
076 ATMOSPHERE 99 2
077	ATMOSPHERE PAD	99	3
078 STEEL PAD		99 4
079 BRIGHTNESS		100 2
080 ECHO VOICE		102 2
081	ECHO PAD	102	3
082 POLY DROP		102 4
083 STAR THEME		103 2
084 SPACE PAD		103 3
Ethnic
001 SITAR 1		104 2
002 SITAR 2		104 3
003 TANPURA 1 104 4
004 TANPURA 2		104 5
005 HARMONIUM 1		20 3
006	HARMONIUM 2	20	4
007 SAROD		105 4
008 SHANAI		11 3
009 TABLA		16	16
010 ER	HU 1 110 16
011 ER	HU 2 110 17
012 ER	HU 3 110 18
013 YANG QIN 1		15 3
014	YANG QIN 2	15	4
015 PI FA 1		105 5
016 PI FA 2		105 6
017 DI ZI 1		72 3
018	DI ZI 2	72	4
019 ZHENG 1		107 3
020	ZHENG 2	107	4
021 XIAO		77 5
022 SHENG		109 3
023 SUO NA		11 4
024	CHINESE HARP	46	3
025 OUD 1		105 7
026 OUD 2		105 8
027 NEY		72 5
028 ARABIC ORGAN		16 14
029 ARABIC STRINGS		48 14
030	SAZ	15	5
031 KANUN		15 6
032	BANJO	105	2
033 MUTE BANJO		105 3
034 THUMB PIANO		108 2
035 STEEL DRUMS		14 2
036 RABAB		105 9
037 SHAMISEN		106 2
038 KOTO		107 2
GM
001	GM PIANO 1	0	0
002 GM	PIANO 2	1	0
003 GM	ELEC.GRAND PIANO 2 0
004 GM	HONKY-TONK	3	0
005	GM E.PIANO 1	4	0
006 GM	E.PIANO 2	5	0
007	GM HARPSICHORD	6	0
008 GM	CLAVI	7	0
009	GM CELESTA	8	0
010 GM	GLOCKENSPIEL	9	0
011	GM MUSIC BOX	10	0
012 GM	VIBRAPHONE	11 0
013	GM MARIMBA	12	0
014 GM	XYLOPHONE 13 0
015	GM TUBULAR BELL	14	0
016 GM	DULCIMER	15 0
017	GM ORGAN 1	16	0
018 GM	ORGAN 2	17	0
019	GM ORGAN 3	18	0
020 GM	PIPE ORGAN 19 0
021	GM REED ORGAN	20	0
022 GM	ACCORDION	21	0
023	GM HARMONICA	22	0
024 GM	BANDONEON	23 0
025	GM NYLON STR.GUITAR	24	0
026 GM	STEEL STR.GUITAR	25 0
027	GM JAZZ GUITAR	26	0
028 GM	CLEAN GUITAR 27 0
029 GM	MUTE GUITAR 28 0
030 GM	OVERDRIVE GT 29 0
031 GM	DISTORTION GT 30 0
032 GM	GT HARMONICS 31 0
033 GM	ACOUSTIC BASS 32 0
034 GM	FINGERED BASS 33 0
035 GM	PICKED BASS 34 0
036 GM	FRETLESS BASS 35 0
037 GM	SLAP BASS 1 36 0
038 GM	SLAP BASS 2 37 0
039 GM	SYNTH-BASS 1 38 0
040 GM	SYNTH-BASS 2 39 0
041 GM	VIOLIN 40 0
042 GM	VIOLA 41 0
043 GM	CELLO 42 0
044 GM	CONTRABASS 43 0
045 GM	TREMOLO STRINGS 44 0
046 GM	PIZZICATO 45 0
047 GM	HARP 46 0
048 GM	TIMPANI 47 0
049 GM	STRINGS 1 48 0
050 GM	STRINGS 2 49 0
051 GM	SYNTH-STRINGS 1	50 0
052 GM	SYNTH-STRINGS 2	51 0
053 GM	CHOIR AAHS	52 0
054 GM	VOICE DOO	53 0
055 GM	SYNTH-VOICE	54 0
056 GM	ORCHESTRA HIT	55 0
057 GM	TRUMPET	56 0
058 GM	TROMBONE	57 0
059 GM	TUBA	58 0
060 GM	MUTE TRUMPET	59 0
061 GM	FRENCH HORN 60 0
062 GM	BRASS	61 0
063 GM	SYNTH-BRASS 1	62 0
064 GM	SYNTH-BRASS 2	63 0
065 GM	SOPRANO SAX	64 0
066 GM	ALTO SAX	65 0
067 GM	TENOR SAX	66 0
068 GM	BARITONE SAX 67 0
069 GM	OBOE 68 0
070 GM	ENGLISH HORN	69 0
071 GM	BASSOON	70 0
072 GM	CLARINET	71 0
073 GM	PICCOLO	72 0
074 GM	FLUTE	73 0
075 GM	RECORDER	74 0
076 GM	PAN FLUTE	75 0
077 GM	BOTTLE BLOW	76 0
078 GM	SHAKUHACHI	77 0
079	GM WHISTLE	78	0
080 GM	OCARINA	79 0
081 GM	SQUARE LEAD	80 0
082 GM	SAW LEAD 81 0
083 GM	CALLIOPE	82 0
084 GM	CHIFF LEAD	83 0
085 GM	CHARANG	84 0
086 GM	VOICE LEAD	85 0
087 GM	FIFTH LEAD	86 0
088 GM	BASS+LEAD	87 0
089 GM	FANTASY	88 0
090 GM	WARM PAD	89 0
091 GM	POLYSYNTH	90 0
092 GM	SPACE CHOIR 91 0
093 GM	BOWED GLASS 92 0
094 GM	METAL PAD	93 0
095 GM	HALO PAD	94 0
096 GM	SWEEP PAD	95 0
097 GM	RAIN DROP	96 0
098 GM	SOUND TRACK	97 0
099 GM	CRYSTAL	98 0
100 GM	ATMOSPHERE	99 0
101	GM BRIGHTNESS	100	0
102 GM	GOBLINS	101	0
103	GM ECHOES	102	0

Gruppen-number	Klangfarbenname	Programm-wechsel	Bankwahl MSB	DSP
104 GM	SF	03	0
105 GM	SITAR 104 0
106 GM	BANJO	05	0
107	GM SHAMISEN	106	0
108 GM	KOTO	07	0
109 GM	THUMB PIANO 108 0
110 GM	BAGPIPE	109	0
111	GM FIDDLE	110	0
112 GM	SHANAI 111 0
113	GM TINKLE BELL	112	0
114 GM	AGOGO	113	0
115 GM	STEEL DRUMS 114 0
116 GM	WOOD BLOCK 115 0
117 GM	TAIKO 116 0
118 GM	MELODIC TOM	117	0
119	GM SYNTH-DRUM	118	0
120 GM	REVERSE CYMBAL	119	0
121	GM GT FRET NOISE	120	0
122 GM	BREATH NOISE	121	0
123	GM SEASHORE	122	0
124 GM	BIRD	123	0
125 GM	TELEPHONE 124 0
126 GM	HELICOPTER 125 0
127	GM APPLAUSE	126	0
128 GM	GUNSHOT	127	0
Drums
001 STANDARD SET 1		0	120
002	STANDARD SET 2	1	120
003 STANDARD SET 3		2	120
004	STANDARD SET 4	3	120
005 DANCE SET		29	120
006	TRANCE SET	31	120
007 HIP-HOP SET		9	120
008	ROOM SET	8	120
009 POWER SET		16	120
010 ROCK SET 17 120
011 ELECTRONIC SET		24	120
012	SYNTH SET 1	25	120
013 SYNTH SET 2		30	120
014	JAZZ SET	32	120
015 BRUSH SET		40	120
016 ORCHESTRA SET 48 120
017 ETHNIC SET 1		49	120
018	ETHNIC SET 2	50	120

HINWEIS

• Bei bestimmten Gitarrenklangfarben können beim Spielen im untersten (ganz links) oder obersten Bereich (ganz rechts) Strumminggeräusche, Harmonische oder andere typische Spielgeräusche in den Noten enthalten sein.
  •Die Belegungen der Tastaturtasten mit Perkussionsinstrumenten bei Wahl eines Schlagzeug-Sets können Sie der „Schlagzeug-Sound-Liste“ auf Seite A-6 entnehmen.

Schlagzeug-Sound-Liste

• „←“ gibt an, dass einer Taste die gleichen Sounds zugewiesen sind wie bei STANDARD SET 1.

Liste der Rhythmen

• Die Rhythmen der Piano Rhythms 011 bis 020 ertönen nicht, wenn kein Akkord gespielt wird.

Liste der Musik-Presets

Gruppennummer	Preset-Name
Pops
001 Soft Pop
002 Winter Pop
003 Oldies Pop
004 Alpine Flora
005 Gypsy
006 Rain Pop
007 Movie Waltz
008 Funky Pop
009 Love Pop
010 60's Pop
011 Rising Sun
012 Pop Ska
013 Weep Blues
014 Cartoon
015 Carol
016 My Life
017 Blue Love
018 Xmas Pop
019 Shuffle Pop1
020 Shuffle Pop2
021 70's Soul
022 70's Pop
023 West Coast
024 Bossa Pop
025 Radio Pop
026 Crazy Rpll
027 80's Pop 1
028 80's Pop 2
029 UK Pop 1
030 UK Pop 2
031 A Feeling
032 Calling
033 80's EuroPop
034 The World
035 Mexican Pop
036 Guitar Pop
037 90's Pop
038 Wonder
039 Modem Pop 1
040 Modem Pop 2
041 MdmPopRock
042 Basic 1
043 Basic 2
044 Basic 3
045 Basic 4
046 Basic 5
Dance
001 Funky Disco
002 Funky Clavi
003 Disco Soul
004 70's Disco
005 Disco Lady
006 Staying
007 Up&Down
008 80's Disco
009 80'sDancePop
010 Bb Girl
011 Blv Disco
012 Lady Jam
013 Into Your H
014 Euro Pop
015 Modern Dance
016 Trance
017 ShuffleDance
Rock
001 50's Rock 1
002 50's Rock 2
003 Heartache
004 EP R&R
005 Pop R&B
006 60's Rock 1
007 60's Rock 2
008 60's Rock 3
009 60's Rock 4
010 60's Rock 5
011 Get Rock
012 Honky Rock
013 Wild Rock
014 Alligator

Gruppennummer	Preset-Name
015 Movie Rock
016 Pop Rock
017 16Bt Shuffle
018 Heat Up
019 Hard Rock
020 Grunge Rock
021 Modem Rock
022 R&R
023 Plano R&R
024 Blues
025 8 Bars Blues
026 Riff Rock 1
027 Riff Rock 2
028 Riff Rock 3
Jazz
001 My Swing
002 Your Things
003 Angel
004 Time Passes
005 Plano Trio
006 Goodbye
007 Marine Dance
008 Vine Days
009 TraneChanges
010 RhythmChange
011 Swing Mood
012 The Big Mood
013 Brown Jug
014 Jazz Club
015 All Day Long
016 Avenue
017 Big Band 1
018 Big Band 2
019 Jazz Waltz 1
020 Jazz Waltz 2
021 Jazz Waltz 3
022 Mode Jazz
023 Tea Time
024 Welcome Home
025 Jazz Opera
026 NY City
027 Soul & Jazz
028 Loneliness
029 Foggy
030 Moon Swing
031 Jazz Ballad1
032 Jazz Ballad2
033 Jazz Ballad3
034 Pathetic Trip
035 Night Sky
036 Twilight
037 Blues In F
038 Blues in Bb
039 Blues in C
040 II-V
041 II-V-I
042 Minor Blues
Classic
001 Canon
002 Air G String
003 Je Te Veux
004 Adagio
005 Spring
006 Ave Manja
007 Jesus Bleibet
008 Symphony 25
009 Symphony 40
010 Hungria Dance
011 Eine Klaine
012 Pathetique
013 Moonlight
014 PstlSymphony
015 Ode To Joy
016 Le Cygne
017 Swan Lake
018 Vaise Fleurs
019 Habanera
020 Nocturne
021 Etude
022 French Cancan
023 FantaisieImp
024 Humoresque
025 Pavane
026 Hope & Glory
027 Moldau
028 FromNewWorld
029 Reverie
030 Nutcracker
031 Liebestraume
032 Gymnopodies
033 Jupiter
034 Entertainer
035 MapleLeafRag
Trad
001 Michael Row
002 GmdpasClock
003 Trolka
004 AuldLangSyne
005 Aloha Oe
006 O Sole Mio
007 Furusato
008 SzlaDziweczk
009 Battle Hymn
010 Condor
011 ScarboroFair
012 Danny Boy
013 Greensleeves
014 Annie Laurie
015 AmazingGrace
016 WeWishU Xmas
017 Silent Night
018 Joy To World
019 YankeeDoodle
020 Clarnt Polka
021 TaRaRaBoom
022 Double Eagle
023 Blauen Donau
024 Yellow Rose
025 BeautDreamer
Latin
001 Satellite
002 Rio
003 Aqua
004 Single
005 Sea Shore
006 Poor Pitch
007 Mountain
008 Heartless
009 Carnival
010 Mythology
011 Tico-Ticp
012 Beguine
013 Amapola
014 La Paloma
015 Banana Boat
016 Peanut
017 A Cup Of
018 Jamaica
019 60's Movie 1
020 60's Movie 2
021 The No.5
022 Everyday
023 Kiss Me
024 El Tango
025 El Choco
026 Reggae 1
027 Reggae 2
028 Pop Reggae 1
029 Pop Reggae 2
030 Latin Rock 1
031 Latin Rock 2
032 Modem Latin
Country
001 US Folk 1
002 US Folk 2
003 50's Country
004 70's Country
005 60's Folk
006 Tree
007 A Friend
008 Cowboy
009 Country Bld1
010 Country Bld2
011 Country Bld3
012 Country Waltz

Gruppennummer	Preset-Name
013 Mdm Country
Ballad
001 Love Ballad
002 R&B Ballad
003 Soul Ballad
004 Blues Ballad
005 MovieBallad1
006 MovieBallad2
007 MovieBallad3
008 Xmas Ballad
009 Love Mo
010 Oldies Bld 1
011 Oldies Bld 2
012 Oldies Bld 3
013 Oldies Bld 4
014 E World
015 Guitar Bld 1
016 Guitar Bld 2
017 Moon Waltz
018 Theme
019 Paradise
020 60's Ballad1
021 60's Ballad2
022 Baroque Bld
023 FrenchBallad
024 Everywhere
025 Wonderful
026 70's Ballad1
027 70's Ballad2
028 70's Ballad3
029 My Song
030 Peace
031 Without
032 Soundtrack
033 Soft Ballad
034 Memories
035 Minor Ballad
036 Pop Ballad 1
037 Pop Ballad 2
038 PianoBallad1
039 PianoBallad2
040 Musical Bld
041 R Ballad
042 Love Song
043 80's Ballad1
044 80's Ballad2
045 80's Ballad3
046 80's Ballad4
047 Friends
048 Rock Ballad1
049 Rock Ballad2
050 Two Flames
051 90's Ballad1
052 90's Ballad2
053 90's Ballad3
054 90's SoulBld
055 I Always
056 6/8 Ballad
057 Wind Ballad
058 90's 6/8 Bld
059 My Ballad
060 MdmSoulBid1
061 MdmSoulBid2
062 Mdm Pf Bld
063 Rap Ballad
064 Dance Ballad
065 MdmRock Bld
066 Slow Ballad
067 90's R&B Bld

Leitfaden zur Eingabe von Akkorden

Akkordeingabe mit Fingered 1 und Fingered 2

C				C6 *1 *3
Cm				Cm6 *2 *3
Cdim				Cadd9
Caug *3				Cmadd9
C|5				C69 *3
Csus4 *3				Cm69 *3
Csus2 *3				C7 (9)
C7				C7 (9)
Cm7 *3				C7 (#9)
CM7				C7 (#11)
CmM7				C7 (13)
Cdim7 *3				C7 (13)
CdimM7				Cm7 (9)
C7b5 *3				Cm7 (11) *3
Cm7b5 *3				CM7 (9)
CM7b5				CmM7 (9)
Caug7				C5 (Nur Grundton und 5-te) *4
CaugM7				C8 (Nur Grundton oder Grundton plus Oktave) *4
C7sus4

*1Bei Fingered 2 als Am7 interpretiert.
*2Bei Fingered 2 als Am7 ^5 interpretiert.
*3Umkehrform in manchen Fällen nicht unterstützt.
*4Full Range Chord nicht unterstützt.

Akkordeingabe mit Fingered 3 und Full Range Chord

Zusätzlich zu den Akkorden, die mit Fingered 1 und Fingered 2 eingegeben werden können, werden auch die folgenden Akkorde erkannt.

HINWEIS

• Bei Fingered 3 wird die unterste angeschlagene Note als die Basisnote interpretiert. Umkehrformen werden nicht unterstützt.
• Bei Full Range Chord wird ein Akkord als „Fraction“-Akkord interpretiert, wenn die unterste gegriffene Note einen bestimmten Abstand zur benachbarten Note aufweist.
• Im Unterschied zu Fingered 1, 2 und 3 müssen bei Full Range Chord mindestens drei Tasten angeschlagen werden, um einen Akkord zu bilden.

Parameterliste

Zum Checken dieses Einstellpunkts: Siehe Spalte in Tabelle unten:
Bei jedem Ausschalten gespeicherte Einstellpunkte	1
Einstellpunkte, die beim Einschalten auf die beim letzten Ausschalten wirksamen Einstellungen gesetzt werden, wenn „On“ für „Auto Resume“ (Seite DE-53) gewählt ist	2
Durch Registrierung gespeicherte Einstellpunkte (Seite DE-34).	3
Durch One-Touch-Preset geänderte Einstellpunkte (Seite DE-23).	4
Durch Wahl einer Konzertflügel-Klangfarbe geänderte Einstellpunkte (Seite DE-14).	5
Durch Musik-Preset geänderte Einstellpunkte (Seite DE-28).	6

Einstellpunkt	1	2	3	4	5	6
System Setting
Speaker ○
Touch Response ○	1
Touch Off Velocity ○○
Metronome Count ○
Accomp Freeze ○
Tuning ○
Temperament ○
Temperament Base Note ○
Accomp Temperament ○
Stretch Tuning ○
Brightness ○
N.Gate Thrash		○
Auto Resume	○
Auto Power Off		○
Duet
On/Off		○	○	○	○	○	O^*3
Octave		○○
Duet Pan		○	○
Controller
Pedal Assign		○	○
Upper 1 Pedal		○○
Upper 2 Pedal		○	○
Lower 1 Pedal		○○
Lower 2 Pedal		○	○
Bend Range		○○
MIDI
Keyboard Channel		○
Accomp Out		○
Chord Judge		○
Hi-Res Vel Out		○
Local Control
MIDI In Port		○
MIDI Out/Thru		○
Main/Tone Setting
Split Point		○○
Transpose		○	○
Part On/Off		○○	○○○
Part Octave		○	○	○	○	○	○
Mixer (Mixer-Einstellung für Part 1 bis Part 5 von Port A)
Tone		○	○	○	○	○	○
Volume ○○○○ ○
Pan		○	○	○	○	○	○
Coarse Tune		○○	○○○

*1 Nicht geändert, wenn Accomp Freeze aktiviert ist.

*2 Ruft die unter der betreffenden Nummer gespeicherte Akkordfolge ab.

*3 Wählen eines Musik-Presets schließt den Duettmodus.

Akkordtabelle

RootChordType

#/(D3)

D

(D4)/E5

E

F#/(Gb)

G

(G4)/Ab

AFC

(A4)Bb

B

M

m

dim

aug

s5

sus4

sus2

7

m7

M7

mM7

dim7

dimM7

7i5

m7i5

M7i6

aug7

augM7

7sus4

RootChordType

#/(D*)

D

(D#/Eb)

E

F#/(Gb)

G

(G#/Ab)

AFC

(A#/Bb)

B

6

m6

add9

madd9

69

m69

7 (9)

7 (9)

7 (9)

7 (11)

7 (13)

7 (13)

m7 (9)

m7 (11)

M7 (9)

mM7 (9)

5

8

• Da der Eingabebereich für Akkorde begrenzt ist, werden einige der oben gezeigten Akkorde von diesem Modell eventuell nicht unterstützt.

Part- und MIDI-Kanal- Belegungen

■Port A: Tastatur, Begleitautomatik-Wiedergabe, andere

Part Nr. MIDI-Kanal * 1		Funktion
1 In:1 Out:01 * 2		Upper1
2 In:2 Out:02 Upper2
3 In:3 Out:03 Lower1
4 In:4 Out:04 Lower2
5 In:5 Out:05 Auto Harmonize
6 In:6 –
7 In:7 –
8 In:8 Metronome
9 In:9 Out:9 Accomp Percussion * 3
10 In:10 Out:10 Accomp Drum * 3
11 In:11 Out:11 Accomp Bass * 3
12	In:12 Out:12	Accomp Chord1 *3
13 In:13 Out:13 Accomp Chord2 * 3
14	In:14 Out:14	Accomp Chord3 *3
15 In:15 Out:15 Accomp Chord4 * 3
16	In:16 Out:16	Accomp Chord5 *3

■Port B: Systemspur-Wiedergabe vom MIDI-Recorder

Part Nr.	MIDI-Kanal *	1	Funktion
1 In:1	MIDI Recorder System		Track Upper1
2 In:2	MIDI Recorder System		Track Upper2
3 In:3	MIDI Recorder System		Track Lower1
4 In:4	MIDI Recorder System		Track Lower2
5 In:5			MIDI Recorder System Track Auto Harmonize
6 In:6	-
7 In:7	-
8 In:8	-
9 In:9	-
10 In:10	-
11 In:11	-
12 In:12	-
13 In:13	-
14 In:14	-
15 In:15	-
16 In:16	-

■Port C: Einzelspur-Wiedergabe vom MIDI-Recorder

Part Nr.	MIDI-Kanal *	1	Funktion
1	In:1	MIDI Recorder Solo Track 1
2	In:2	MIDI Recorder Solo Track 2
3	In:3	MIDI Recorder Solo Track 3
4	In:4	MIDI Recorder Solo Track 4
5	In:5	MIDI Recorder Solo Track 5
6	In:6	MIDI Recorder Solo Track 6
7	In:7	MIDI Recorder Solo Track 7
8	In:8	MIDI Recorder Solo Track 8
9	In:9	MIDI Recorder Solo Track 9
10	In:10	MIDI Recorder Solo Track 10
11	In:11	MIDI Recorder Solo Track 11
12	In:12	MIDI Recorder Solo Track 12
13	In:13	MIDI Recorder Solo Track 13
14	In:14	MIDI Recorder Solo Track 14
15	In:15	MIDI Recorder Solo Track 15
16	In:16	MIDI Recorder Solo Track 16

*1 Welcher Port MIDI In-Meldungen entgegennimmt, richtet sich nach den MIDI In-Porteinstellung.
*2 Die MIDI Out-Kanal-Nummer von Port A Part 1 richtet sich nach der Tastaturkanal-Einstellung.
*3 Auch für Begleitautomatik bei Abspielen der MIDI-Recorder-Systemspur verwendet.

PX-360M

Model PX-360M Version : 1.0
MIDI Implementation Chart

Function Transmitted		Recognized Remarks
Basic Channel	Default Changed	1 - 161 - 16	1 - 161 - 16
Mode	Default Messages Altered	Mode 3X*****	Mode 3X*****
Note Number		0 - 127 0 - 127*****	0 - 127*1True voice
Velocity	Note ON Note OFF	O 9nH v = 1 - 127X 8nH v = 64	O 9nH v = 1 - 127X 9nH v = 0, 8nH v =**	**: Keine Relation
After Touch	Key's Ch's	X X	X O
Pitch Bender		O	O
Control Change	0,32156, 38710111617181964656667	OXXXXXXXXOO	OOOOOOOOOOO	Bank selectModulationPortamento TimeData entry LSB, MSB*2VolumePanExpressionDSP Parameter0*2DSP Parameter1*2DSP Parameter2*2DSP Parameter3*2DamperPortamento SwitchSostenutoSoft pedal
	76	X	O	Vibrato rate
	77	X	O	Vibrato depth
	78	X	O	Vibrato delay
	80	X	O	DSP Parameter4*2
	81	X	O	DSP Parameter5*2
	82	X	O	DSP Parameter6*2
	83	X	O	DSP Parameter7*2
	84	X	O	Portamento Control
	88	O	O	High resolution velocity prefix *3
	91	O	O	Reverb send
	93	O	O	Chorus send
	94	O	O	Delay send
	100, 101	O	O	RPN LSB, MSB*2
Program Change		O	O
		* * * * * * *	0 - 127:True #
System Exclusive		O	O	*2
System Common	: Song Pos	X	X
	: Song Sel	X	X
	: Tune	X	X
System Real Time	: Clock	O	X
	: Commands	O	X
Aux Messages	: All sound off	O	O
	: Reset all controller	O	O
	: Local ON/OFF	X	X
	: All notes OFF	O	O
	: Active Sense	X	O
	: Reset	X	X
Remarks		*1 : Von Klangfarbe abhängig*2 : Näheres siehe MIDI Implementation unter http://world.casio.com/*3 : Nur Note ein

Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO O : Yes Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO X : No

Die Recycling-Marke zeigt an, dass die Verpackung den Umweltschutzbestimmungen in Deutschland entspricht.

CASIO®
