ZAY78843 - Schloss HAGER - Kostenlose Bedienungsanleitung

Marke	HAGER
Modell	ZAY78843
Typ	Profilhalbzylinder
Material	Metall und Kunststoff
Schließbartwinkel (untere Schließung)	360° (Absperrung in jeder Stellung)
Schließbartwinkel (obere Schließung)	105° (nur in diesem Bereich absperrbar)
Schlüsselabziehbarkeit	Nur im Sperrbereich A des Schließbarts
Montage	Einbau in Schloss mit beiliegender Zylinderschraube (großer Kopf)
Lieferumfang	Profilhalbzylinder, Schlüssel, Zylinderschraube, Kunststoff-Schließzylinder (für obere Schließung)
Funktion	Verriegelung und Absperrung von Schließvorrichtungen
Besonderheiten	Federzunge muss beim Einsetzen einrasten; Rastnasen des Kunststoffzylinders drücken
Reinigung	Mit trockenem, fusselfreiem Tuch abwischen
Wartung	Keine regelmäßige Wartung erforderlich
Sicherheitshinweis	Schlüssel nur im Sperrbereich A abziehbar, um Fehlbedienung zu vermeiden
Ersatzteile	Profilhalbzylinder, Kunststoff-Schließzylinder, Zylinderschraube (großer Kopf)

Häufig gestellte Fragen - ZAY78843 HAGER

Wie überprüfe ich die Schließbartstellung vor dem Einbau?

Vor dem Einbau muss die Schließbartstellung ① überprüft werden. Der Schlüssel darf nur im Sperrbereich „A“ des Schließbarts abziehbar sein (siehe Bild 2+3).

Wie baue ich den Profilhalbzylinder ein?

Setzen Sie den Profilhalbzylinder ② ein, bis die Federzunge ⑥ einrastet. Befestigen Sie ihn mit der beigefügten Zylinderschraube mit großem Kopf ⑦ (siehe Bild 5).

Was bedeuten die Schließbartstellungen A=360° und A=105°?

Bei der unteren Schließung (Anwender) ist der Zylinder in jeder Stellung (360°) absperrbar. Bei der oberen Schließung (VNB) nur im Bereich von 105° (siehe Bild 2+3).

Wie wechsle ich den Kunststoff-Schließzylinder?

Entriegeln Sie den Schließbart des Kunststoffzylinders ③ (Markierung nach unten ④), drücken Sie die Rastnasen ⑤ zusammen und schieben Sie den Zylinder von hinten nach vorn heraus (siehe Bild 4).

Kann ich den Profilhalbzylinder auch für die obere Schließung verwenden?

Ja, mit dem mitgelieferten grauen Kunststoff-Schließzylinder können Sie die obere Schließung umbauen. Der Profilhalbzylinder ② ist dann nur im Bereich von 105° absperrbar.

Warum darf der Schlüssel nur im Sperrbereich A abziehbar sein?

Aus Sicherheitsgründen: Nur in dieser Position ist der Schließbart korrekt verriegelt. Andernfalls könnte der Zylinder blockieren oder der Schlüssel abbrechen.

Welche Schraube wird zur Befestigung verwendet?

Es wird die beigefügte Zylinderschraube mit großem Kopf ⑦ verwendet (siehe Bild 5).

Wie entferne ich den schwarzen Kunststoff-Schließzylinder?

Der schwarze Kunststoffzylinder ③ wird durch Drücken der Rastnasen ⑤ und Druck von der Rückseite nach vorn entfernt (siehe Bild 4).

Was ist die Federzunge ⑥?

Die Federzunge ist eine mechanische Arretierung, die beim Einsetzen des Profilhalbzylinders einrastet und den Zylinder sicher im Schloss hält (siehe Bild 5).

Kann ich die Anleitung in einer anderen Sprache erhalten?

Ja, auf der Website können Sie eine Übersetzung in viele Sprachen anfordern. Geben Sie einfach Ihre E-Mail-Adresse und die gewünschte Sprache an.

BEDIENUNGSANLEITUNG ZAY78843 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

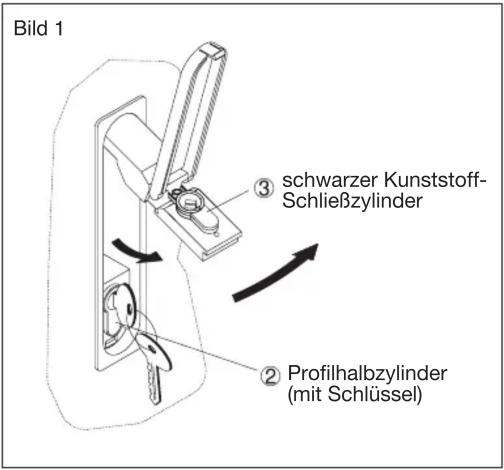

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

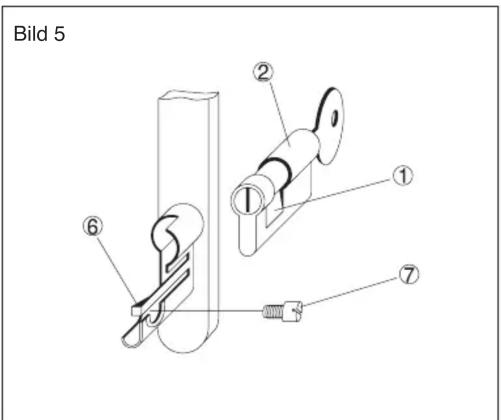

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
