ZAW100CM9 - Schloss HAGER - Kostenlose Bedienungsanleitung

Produkttyp	Verteilerschrank
Hersteller	Hager
Modell	ZAW100CM9
Anzahl Module	100 (12 Reihen à 12 Plätze)
Schutzart	IP40
Material	Kunststoff, schlagfest
Farbe	RAL 7035 (lichtgrau)
Maße (H x B x T)	700 mm x 450 mm x 120 mm
Gewicht	ca. 3,5 kg
Montage	Aufputz (AP)
Schutzklasse	II
Betriebstemperatur	-5°C bis +40°C
Bemessungsstrom	125 A
Bemessungsspannung	400 V AC
Hauptfunktion	Verteilen und Schützen von Stromkreisen
Reinigung	Mit trockenem Tuch abwischen, keine aggressiven Reiniger
Wartung	Regelmäßige Sichtprüfung auf Beschädigungen
Sicherheitshinweis	Nur durch Elektrofachkraft installieren lassen
Zubehör	Klemmen, Sammelschienen, Türverriegelung separat erhältlich
Reparatur	Defekte Teile durch Original-Hager-Ersatzteile ersetzen

Häufig gestellte Fragen - ZAW100CM9 HAGER

Wie viele Module passen in den ZAW100CM9?

Der ZAW100CM9 bietet Platz für 100 Module, verteilt auf 12 Reihen mit je 12 Platzeinheiten.

Ist der Schrank für die Aufputzmontage geeignet?

Ja, der ZAW100CM9 ist als Aufputzverteiler konzipiert und wird direkt an der Wand montiert.

Welche Schutzart hat der Verteilerschrank?

Der Schrank hat die Schutzart IP40, was ihn gegen Fremdkörper >1 mm schützt, aber nicht gegen Wasser.

Welches Material wird verwendet?

Das Gehäuse besteht aus schlagfestem Kunststoff, Farbe RAL 7035 (lichtgrau).

Kann ich den Schrank selbst installieren?

Die Installation muss von einer Elektrofachkraft durchgeführt werden, um Sicherheitsvorschriften einzuhalten.

Welche Zubehörteile sind für den ZAW100CM9 erhältlich?

Es sind Klemmen, Sammelschienen, Türverriegelungen und weitere Komponenten von Hager erhältlich.

Wie reinige ich den Verteilerschrank?

Reinigen Sie den Schrank mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser.

Welche maximale Strombelastung ist zulässig?

Der Bemessungsstrom beträgt 125 A bei einer Spannung von 400 V AC.

Was tun bei einem Defekt?

Verwenden Sie nur Original Hager Ersatzteile. Lassen Sie Reparaturen von einer Fachkraft durchführen.

Gibt es eine Türverriegelung?

Der Schrank hat keine serienmäßige Verriegelung, aber es ist optionales Zubehör für die Tür erhältlich.

BEDIENUNGSANLEITUNG ZAW100CM9 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

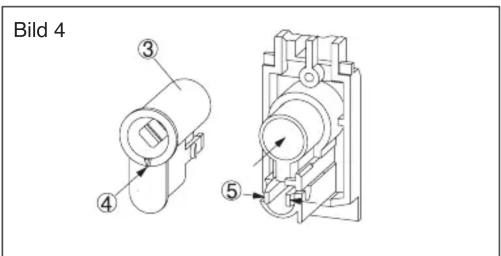

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
