ZAW102AH1 - Schloss HAGER - Kostenlose Bedienungsanleitung

Produkttyp	Profilhalbzylinder (Schließzylinder)
Marke	Hager
Modell	ZAW102AH1
Verwendung	Für obere (VNB) und untere (Anwender) Schließung
Schließbartstellung (untere)	Absperrbar in 360° (A=360°)
Schließbartstellung (obere)	Absperrbar nur in 105° (A=105°)
Material Profilhalbzylinder	Metall
Material Schließzylinder (Kunststoff)	Schwarzer Kunststoff
Montage	Einbau mit Zylinderschraube (großer Kopf), Federzunge muss einrasten
Lieferumfang	Profilhalbzylinder, schwarzer Kunststoff-Schließzylinder, Zylinderschraube, Schlüssel
Anzahl Schlüssel	1 (im Standardlieferumfang)
Sicherheit	Schlüsselabzug nur im Sperrbereich A des Schließbartes
Schließzylinder wechseln	Rastnasen zusammendrücken, von Rückseite drücken, nach vorn entfernen
Kompatibilität	Geeignet für diverse Profilhalbzylinder-Schließsysteme
Gewicht (ca.)	80 g
Abmessungen (ca.)	Länge 60 mm, Durchmesser 33 mm
Reinigung	Mit trockenem Tuch, keine aggressiven Reinigungsmittel
Wartung	Gelegentlich mit Graphitpulver ölen

Häufig gestellte Fragen - ZAW102AH1 HAGER

Wie wird der Profilhalbzylinder ZAW102AH1 eingebaut?

Vor dem Einbau die Schließbartstellung überprüfen. Den Profilhalbzylinder so einsetzen, dass die Federzunge einrastet. Mit der beigefügten Zylinderschraube mit großem Kopf befestigen.

In welcher Stellung darf der Schlüssel abgezogen werden?

Der Schlüssel darf nur im Sperrbereich A des Schließbartes abgezogen werden. Bei der unteren Schließung ist dies bei jeder Stellung (360°) möglich, bei der oberen nur in einem Bereich von 105°.

Was ist der Unterschied zwischen oberer und unterer Schließung?

Die untere Schließung (Anwender) erlaubt das Absperren in jeder Schließbartstellung (360°). Die obere Schließung (VNB) ist nur in einem Winkel von 105° absperrbar.

Wie wechsle ich den Kunststoff-Schließzylinder?

Den Schließbart des Kunststoff-Schließzylinders entriegeln (Markierung muss nach unten zeigen). Die Rastnasen zusammendrücken und gleichzeitig von der Rückseite drücken, dann den Zylinder nach vorn entfernen.

Welches Werkzeug wird für die Montage benötigt?

Kein Spezialwerkzeug erforderlich. Der Profilhalbzylinder wird mit der beiliegenden Zylinderschraube befestigt. Für den Wechsel des Kunststoffzylinders genügt leichter Fingerdruck.

Kann ich den Zylinder selbst austauschen?

Ja, der Austausch ist einfach. Die bebilderte Anleitung zeigt die Schritte: Schließbart entriegeln, Rastnasen drücken, Zylinder entfernen und neuen einsetzen.

Was bedeutet die Federzunge am Profilhalbzylinder?

Die Federzunge dient der Verriegelung. Beim Einsetzen muss sie einrasten, um den Zylinder korrekt zu fixieren.

Ist der ZAW102AH1 für Außentüren geeignet?

Ja, der Profilhalbzylinder ist für den Einsatz in Türen konzipiert. Für Außentüren sollte er vor Witterung geschützt werden.

Wie reinige und pflege ich den Schließzylinder?

Den Zylinder mit einem trockenen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden. Bei Bedarf mit Graphitpulver ölen, kein Öl oder Fett.

Wo finde ich Ersatzteile für den ZAW102AH1?

Ersatzteile wie Profilhalbzylinder oder Kunststoff-Schließzylinder sind über den Hager-Fachhandel erhältlich. Die Modellnummer angeben.

BEDIENUNGSANLEITUNG ZAW102AH1 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

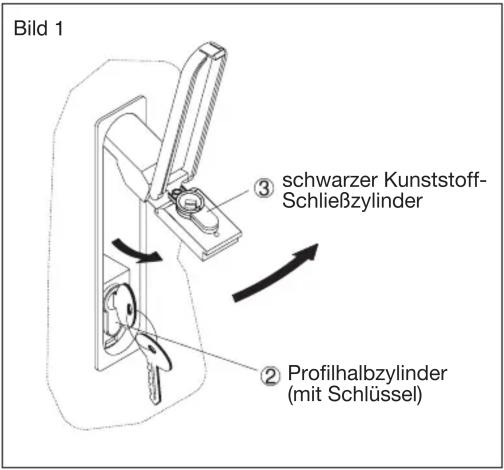

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
