ZAW102BF9 - Schloss HAGER - Kostenlose Bedienungsanleitung

Produkttyp	Profilhalbzylinder
Marke	Hager
Modell	ZAW102BF9
Anwendungsbereich	Schließsysteme für Türen und Schränke
Schließbartstellung	Vor Einbau überprüfen: untere Schließung 360°, obere 105°
Absperrbereich untere Schließung	360°, Schlüsselabzug nur im Sperrbereich A
Absperrbereich obere Schließung (VNB)	105°
Material Zylinder	Metall
Material Kunststoff-Schließzylinder	Kunststoff
Lieferumfang	Profilhalbzylinder, Zylinderschraube mit großem Kopf, grauer Kunststoff-Schließzylinder
Montage	Mit beigefügter Zylinderschraube und Einrasten der Federzunge
Besonderheiten	Schlüsselabzug nur im Sperrbereich; Profilhalbzylinder in jeder Stellung absperrbar (untere)
Wechsel des Profilhalbzylinders	Möglich, in jeder Schließbartstellung absperrbar
Entfernen des Kunststoff-Schließzylinders	Rastnasen zusammendrücken und von der Rückseite drücken
Schließzylinder entriegeln	Markierung muss nach unten zeigen
Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder	Mit beiliegendem grauen Kunststoff-Schließzylinder möglich
Seitenanzahl der Anleitung	1 Seite
Sprache der Anleitung	Deutsch (DE)

Häufig gestellte Fragen - ZAW102BF9 HAGER

Wie installiere ich den Profilhalbzylinder ZAW102BF9?

Vor dem Einbau die Schließbartstellung prüfen. Profilhalbzylinder einsetzen, dabei muss die Federzunge einrasten. Mit der beigefügten Zylinderschraube mit großem Kopf befestigen.

In welcher Stellung darf der Schlüssel abgezogen werden?

Der Schlüssel darf nur im Sperrbereich A des Schließbartes abgezogen werden. Bei der unteren Schließung ist der Bereich 360°, bei der oberen 105°.

Was ist der Unterschied zwischen unterer und oberer Schließung?

Die untere Schließung (Anwender) erlaubt Absperren in jeder Stellung (360°). Die obere Schließung (VNB) ist nur im Bereich von 105° absperrbar.

Kann ich den Profilhalbzylinder nachträglich wechseln?

Ja, der Profilhalbzylinder kann in jeder Schließbartstellung gewechselt werden. Vor dem Wechsel die Stellung prüfen.

Welches Werkzeug wird für die Montage benötigt?

Zur Montage wird lediglich die beigefügte Zylinderschraube benötigt. Ein Schraubendreher ist erforderlich.

Wie entferne ich den Kunststoff-Schließzylinder?

Den Schließbart entriegeln (Markierung nach unten). Die Rastnasen zusammendrücken und gleichzeitig von der Rückseite drücken, dann nach vorne entfernen.

Was bedeuten die Markierungen am Schließbart?

Die Markierung muss nach unten zeigen, um den Kunststoff-Schließzylinder zu entriegeln. Sie dient als Orientierung für die korrekte Position.

Ist der Schlüssel in jeder Position abziehbar?

Nein, der Schlüssel ist nur im Sperrbereich A abziehbar. Bei der unteren Schließung in allen Stellungen, bei der oberen nur im 105°-Bereich.

Für welche Türstärken ist der Zylinder geeignet?

Die genauen Abmessungen sind nicht angegeben. Standard-Profilhalbzylinder passen in Türen mit 35-45 mm Stärke. Bitte die vorhandene Tür messen.

Wo finde ich Ersatzteile für den ZAW102BF9?

Ersatzteile wie der Kunststoff-Schließzylinder oder die Zylinderschraube sind im Lieferumfang enthalten. Bei Verlust wenden Sie sich an den Hager-Kundendienst.

BEDIENUNGSANLEITUNG ZAW102BF9 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

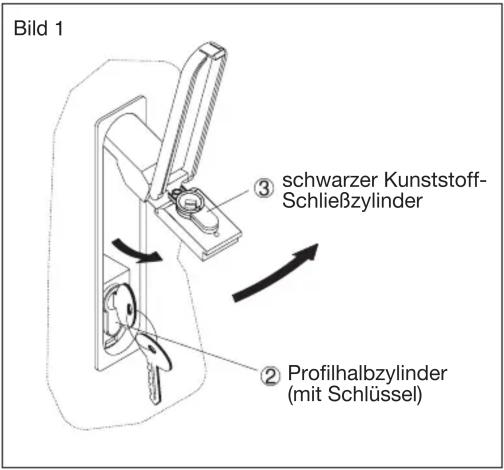

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
