Produkttyp	Autoradio KENWOOD KDC-334SG
Abmessungen (B x H x T)	182 x 53 x 155 mm
Gewicht	1,3 kg
Betriebsspannung	14,4 V (11-16 V zulässig)
Stromaufnahme	10 A (Sicherung 10 A)
Max. Ausgangsleistung	45 W x 4
DIN-Ausgangsleistung	28 W x 4
Lautsprecherimpedanz	4-8 Ω
Tuner-Frequenzbereiche	FM 87,5-108 MHz (50 kHz), MW 531-1611 kHz (9 kHz), LW 153-281 kHz
Abspielbare Formate	Audio-CD, CD-R, CD-RW (finalisiert)
RDS-Funktionen	AF, PTY, TI, News, Uhrzeitsynchronisation, Lokalsender-Suche
Equalizer	System Q (Voreinstellungen: Natural, Rock, Pop, Easy, Top 40, Jazz, User)
Klangregelung	Bässe, Mitten, Höhen, Balance, Fader, Loudness, Lautstärkekompenation
Abnehmbare Frontplatte	Ja (Diebstahlsicherung)
Telefonstummschaltung	Automatisch (MUTE-Kabel)
Display	LCD, umschaltbar Uhr/Quelle
Abschaltautomatik	20/40/60 Minuten oder deaktivierbar
Reinigung der Frontplatte	Trockenes, weiches Tuch (Silikon); keine Lösungsmittel verwenden
Reinigung der Kontakte	Trockenes, weiches Tuch
Betriebstemperatur	Über 5°C (lesbares Display)
Mitgeliefertes Zubehör	1 Frontplatte, 2 Ausbauwerkzeuge, 1 Verkabelung, 1 Hartgummirahmen
Einbau	Einbau (DIN-Norm), max. Neigungswinkel 30°

Häufig gestellte Fragen - KDC-334SG KENWOOD

Das Gerät lässt sich nicht einschalten. Was tun?

Überprüfen Sie die Sicherung (10 A): Wenn sie durchgebrannt ist, ersetzen Sie sie durch eine neue mit demselben Wert, nachdem Sie überprüft haben, dass kein Kurzschluss in den Kabeln vorliegt. Stellen Sie außerdem sicher, dass die Stromkabel (gelb: Batterie, rot: ACC) richtig angeschlossen sind.

Warum ist kein Ton zu hören oder ist die Lautstärke zu niedrig?

Überprüfen Sie die Einstellungen von Balance und Fader (zentrieren Sie sie). Überprüfen Sie die Lautsprecheranschlüsse (vertauschte oder falsch angeschlossene Kabel). Erhöhen Sie die Lautstärkekompenation (Menü Lautstärkekompenation), wenn die Quelle leiser ist.

Wie reinigt man die Frontplatte und die Kontakte?

Verwenden Sie ein trockenes, weiches Tuch (Art Silikon) für die Frontplatte. Für die Kontakte wischen Sie sie vorsichtig mit einem trockenen Tuch ab. Sprühen Sie niemals Flüssigkeit direkt auf das Gerät und verwenden Sie keine Lösungsmittel oder Alkohol.

Die CD wird nicht gelesen oder sofort ausgeworfen. Was tun?

Reinigen Sie die CD von der Mitte nach außen mit einem weichen Tuch. Überprüfen Sie, ob sie nicht zerkratzt oder falsch herum eingelegt ist. CD-R/RW müssen finalisiert sein. Wenn die Meldung TOC ERR erscheint, ist die CD verschmutzt oder zerkratzt.

Wie synchronisiert man die Uhr mit RDS?

Aktivieren Sie die Funktion SYNC ON im Menü (Standby-Modus), und stimmen Sie dann einen RDS-Sender ein, der die Uhrzeit überträgt. Die Uhr synchronisiert sich automatisch nach 3 bis 4 Minuten.

Der Radioempfang ist schlecht. Wie verbessern?

Überprüfen Sie, ob die Antenne vollständig ausgefahren und das Antennensteuerkabel richtig angeschlossen ist. Aktivieren Sie die Lokalsender-Suche (LO.S ON), um nur starke Sender zu empfangen, oder die Funktion AF, um automatisch auf eine bessere Frequenz umzuschalten.

Wie verwendet man die Verkehrsinformationsfunktion (TI)?

Drücken Sie die Taste TI, um die Funktion zu aktivieren. Die Anzeige TI leuchtet auf. Wenn eine Verkehrsinformation gesendet wird, schaltet das Autoradio automatisch auf diesen Sender um, auch wenn Sie eine andere Quelle hören.

Was tun, wenn die Meldung E-99 erscheint?

Drücken Sie die Reset-Taste (am Gerät befindlich). Wenn die Meldung weiterhin erscheint, wenden Sie sich an Ihren Kenwood-Händler oder ein autorisiertes Service-Center.

Wie entfernt man die Diebstahlsicherungs-Frontplatte?

Drücken Sie die Auslösetaste an der Frontplatte. Diese wird entriegelt und kann abgenommen werden. Zum Wiedereinsetzen richten Sie die Vorsprünge an den Nuten aus und drücken Sie sie bis zum Einrasten.

Die Uhr lässt sich nicht manuell einstellen. Warum?

Deaktivieren Sie zuerst die RDS-Synchronisation (SYNC OFF) im Menü im Standby-Modus. Halten Sie dann im Uhreinstellmodus die Taste ▲ oder ▶ des Steuerrads mindestens 2 Sekunden lang gedrückt, bis die Anzeige blinkt, und stellen Sie dann ein.

BEDIENUNGSANLEITUNG KDC-334SG KENWOOD

BEDIENUNGSANLEITUNG

CD-RECEIVER

GEBRAUCHSANWEISUNG

Kenwood Corporation

Sicherheitshinweise 29

Hinweise 30

Wissenswertes über CDs 31

Allgemeine Funktionen 32

Ein- und Ausschalten

Auswahl der Quelle

Lautstärke

Lautstärkeabsenkung

System Q

Klangeinstellung

Audio-Setup

Lautsprecher-Einstellung

Umschaltung der Uhrzeit-Anzeige

Abnehmbare Frontblende zum Diebstahlschutz

Telefon-Stummschaltung

Tuner-Funktionen 36

Senderabstimmung

Senderspeicher

Automatischer Senderspeicher

Abruf der Senderspeicher

RDS-Funktionen 38

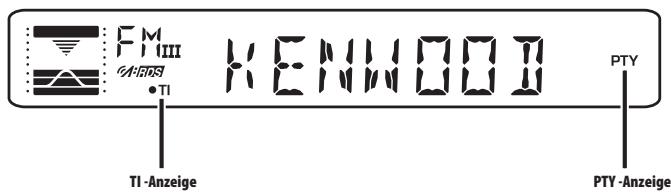

Verkehrsmeldungen

Auswahl der Programmart (PTY)

Speichern von Programmarten

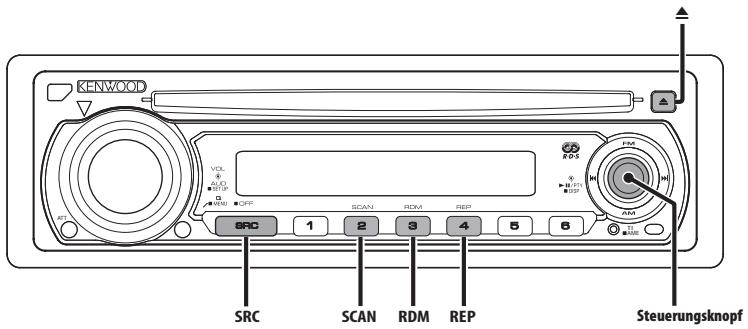

Ändern der Sprache für die PTY-Funktion

Funktionen des CD-Players 41

Wiedergabe von CDs

Schneller Vor- und Rücklauf

Spursuche

Spurwiederholung

Scan-Wiedergabe

Zufallswiedergabe

Menu-Steuerung 43

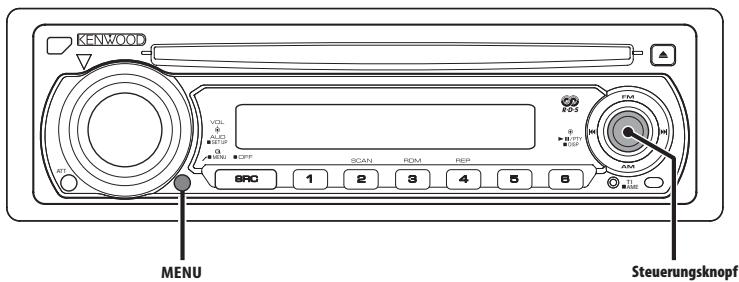

Menü-Steuerung

Tastenton

Manuelle Einstellung der Uhrzeit

Synchronisierung der Uhrzeit-Anzeige

Automatische Ausschaltung

Nachrichteneinblendungen mit Zeitüberschreitungsfunktion

Regional sender-Suche

Abstimmungsmodus

Einschränkung der RDS-Region (Region Restrict Function)

Automatische Verkehrsfunk-Suche

Mono-Empfang

Zubehör/Hinweise zum Einbau

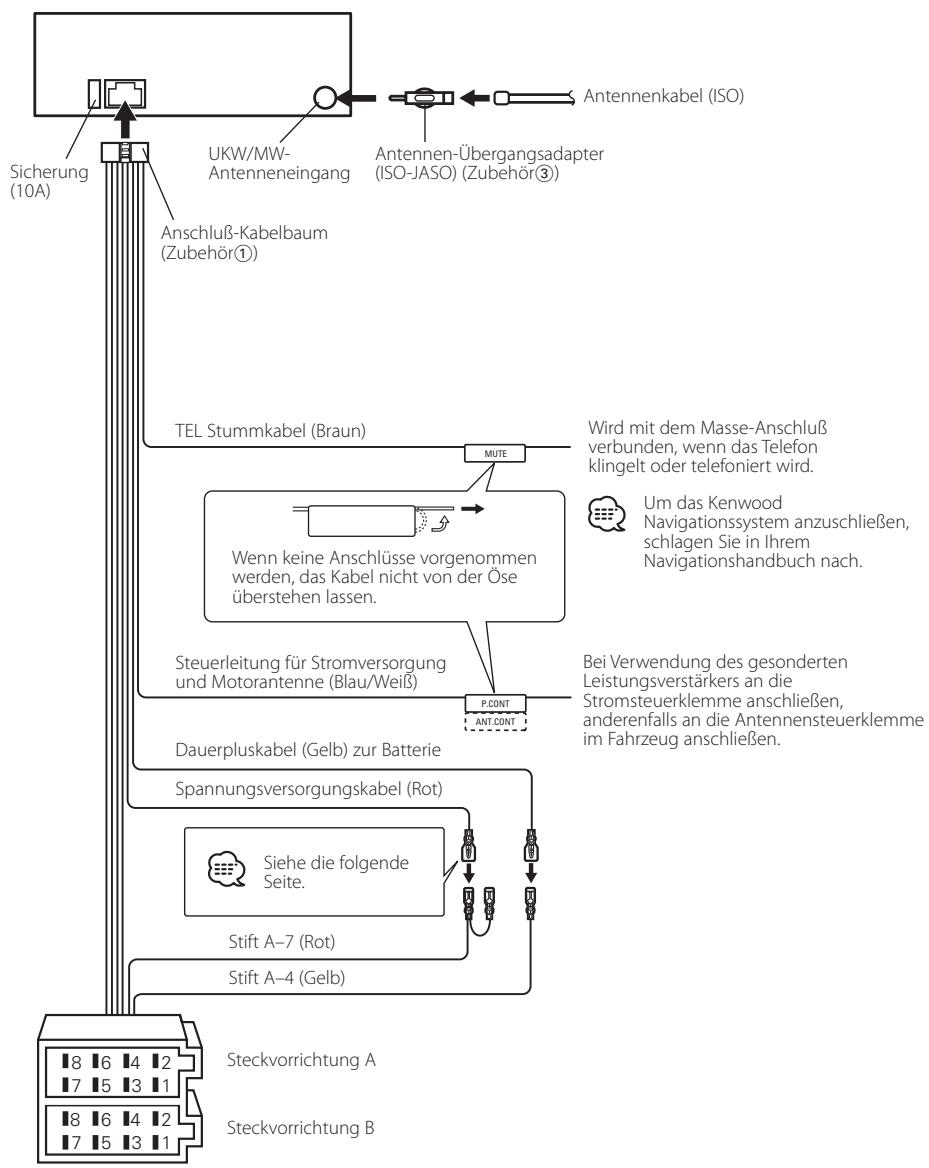

Anschlussdiagramm

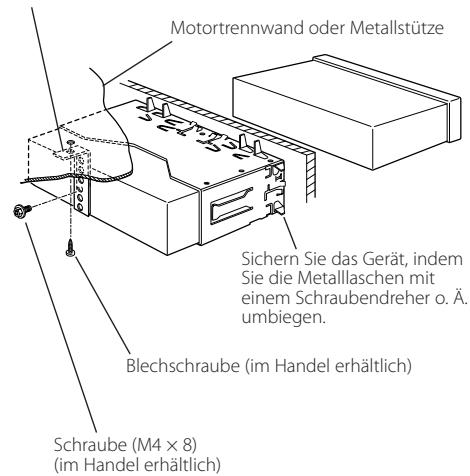

Einbau

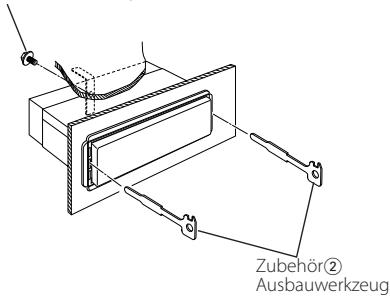

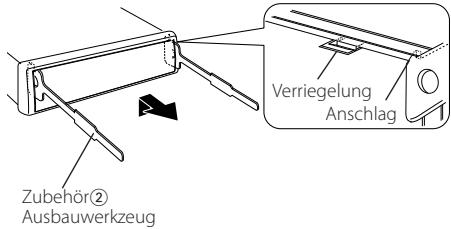

Entfernen des Geräts

Fehlersuche

Technische Daten

WARNUNG

Zur Vermeidung von Bränden und Verletzungen beachten Sie die folgenden Hinweise:

• Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadeln, Werkzeuge etc.) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

ACHTUNG

Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei funktioniert:

• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung. Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.
• Setzen Sie die Frontblende keinem direkten Sonnenlicht, übermäßiger Hitze oder Feuchtigkeit aus. Vermeiden Sie ebenfalls Orte mit zu viel Staub oder Spritzwasser. Die abnehmbare Bedieneinheit ist ein Präzisionsteil und enthält empfindliche Elektronikbausteine. Behandeln Sie sie daher äußerst sorgfältig.
• Berühren Sie nicht die Metallkontakte an der abnehmbaren Frontblende und am Radioeinschub.
• Achten Sie beim Austauschen einer Sicherung darauf, dass der Wert der Sicherung mit den Angaben am Gerät übereinstimmt. Sicherungen mit einem falschen Wert können Fehlfunktionen verursachen oder zur Beschädigung des Geräts führen.
• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben können das Gerät beschädigen.

Geben Sie keine 8-cm-CD-Singles wieder.

Wenn Sie eine 8-Zentimeter-CD-Single mit Adapter abspielen möchten, kann sich der Adapter für CD-Singles von der CD lösen und den CD-Spieler beschädigen.

Beschlagen der Laser-Linse

Bei kaltem Wetter kann die Laserlinse des CD-Spielers nach dem Einschalten der Fahrzeugheizung beschlagen. In diesem Fall lässt sich keine CD abspielen. Nehmen Sie dann die CD aus dem Gerät und warten Sie eine Zeitlang, bis der Beschlag abgetrocknet ist. Arbeitet der CD-Spieler nach 1-2 Stunden noch nicht richtig, wenden Sie sich an Ihren Kenwood-Fachhändler.

Hinweis zur Entsorgung der Batterien:

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am Gemeinsamen Rücknahmesystem Batterien (GRS Batterien).

Werfen Sie verbrauchte Batterien

unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

• Sollten Sie Probleme bei der Installation des Geräts haben, müssen Sie sich von Ihrem Kenwood-Fachhändler beraten lassen.

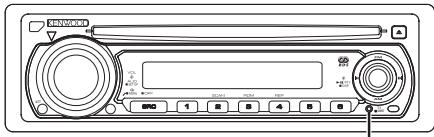

• Falls Ihr Gerät nicht richtig zu funktionieren scheint, drücken Sie die Reset-Taste. Die Reset-Taste löscht alle individuellen Eingaben und stellt das Gerät auf die werkseitige Grundeinstellung zurück.

Reset-Taste

• Bei Temperaturen unter 5 °C (41 °F) sind die Zeichen im LCD möglicherweise schwer lesbar. Die in dieser Bedienungsanleitung gezeigten Abbildungen des Autoradio-Displays und der Frontblende dienen lediglich als Erklärungshinweise für die vielseitigen Einstellmöglichkeiten Ihres Geräts. Deshalb können sich geringfügige Abweichungen zwischen der Display-Darstellung Ihres Geräts und den Illustrationen in der Anleitung ergeben.

Reinigung

Sollte die Frontblende Ihres Gerätes verschmutzt oder verstaubt sein, reinigen Sie die Blende nur mit einem weichen Tuch (z. B. Silikontuch). Bei stärkeren Verschmutzungen verwenden Sie bitte ein feuchtes Tuch und Neutralreiniger. Bitte nicht vergessen: Auch die Rückstände des Neutralreinigers müssen entfernt werden.

• Bei der Verwendung von Reinigungssprays kann eine Beschädigung der mechanischen Teile des Gerätes nicht ausgeschlossen werden. Raue Tücher und flüchtige Lösungsmittel wie Verdünner, Spiritus oder Alkohol zerstören die Blendenoberfläche oder den Aufdruck.

Reinigen der Kontakte am Bedienteil

Reinigen Sie die Kontakte an der Rückseite des Bedienteils und an der Front des Einschubs mit einem trockenen, weichen Tuch.

Dieses Produkt wird weder vom Hersteller eines Fahrzeugs während der Produktion noch von einem professionellen Importeur eines Fahrzeugs in einen EU-Mitgliedsstaat eingebaut.

Kennzeichnung von Geräten mit Laser-Abtastern

Dieser Aufkleber ist am Chassis oder Gehäuse angebracht und weist darauf hin, dass das Gerät mit einem als Class 1 eingestuften Laserstrahl arbeitet. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall behandelt werden dürfen, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. Durch Ihren Beitrag zur korrekten Entsorgung dieser Produkte schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemäße oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieser Produkte erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Anfassen der CD

• Berühren Sie nicht die Aufnahme-Oberfläche der CD.

• CD-Rs und CD-RWs sind wesentlich empfindlicher als herkömmliche Musik-CDs. Verwenden Sie CD-Rs oder CD-RWs erst, nachdem Sie sich mit den Vorsichtshinweisen auf der jeweiligen Verpackung etc. vertraut gemacht haben.
• Kleben Sie keine Aufkleber oder ähnliches auf eine CD. Verwenden Sie dementsprechend auch keine CDs, auf denen sich bereits ein Aufkleber oder ähnliches befindet.

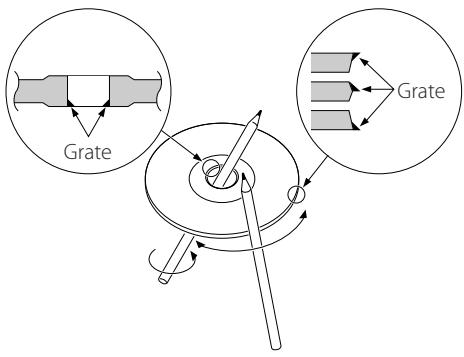

Wenn Sie eine neue CD verwenden

Wenn das mittlere Loch oder der äußere Rand einer CD durch die Fertigung bedingte Grate aufweist, verwenden Sie diese CD erst, nachdem Sie diese Grate mit Hilfe eines Kugelschreibers oder ähnlichem entfernt haben.

Zubehör

Verwenden Sie kein Zubehör für ihre Discs.

Reinigung einer CD

Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.

Entnehmen von CDs

Wenn Sie CDs aus diesem Gerät entnehmen möchten, ziehen Sie sie stets in horizontaler Richtung heraus.

CDs, die nicht verwendet werden können

• CDs, die nicht rund sind, können nicht verwendet werden.

• CDs, die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind, können nicht verwendet werden.
• Dieses Gerät kann nur CDs mit der Kennung abspielen.

Discs ohne diese Kennung werden unter Umständen nicht korrekt abgespielt.

• Eine CD-R oder CD-RW, die nicht abgeschlossen (finalized) worden ist, kann nicht abgespielt werden. (Einzelheiten hinsichtlich der Finalisierung finden Sie in den Bedienungsanleitungen Ihrer Brennsoftware sowie Ihres CD-R/CD-RW-Recorders.)

Aufbewahrung von CDs

• Bewahren Sie CDs nicht in direktem Sonnenlicht auf (beispielsweise auf dem Armaturenbrett), wo hohe Temperaturen herrschen.
• Bewahren Sie CDs immer in ihren Hüllen auf.

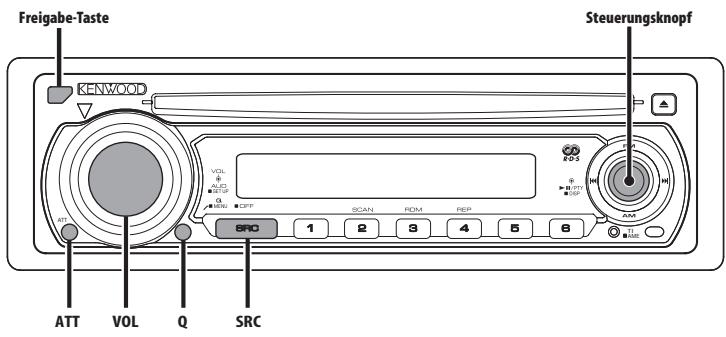

Ein- und Ausschalten

Einschalten des Geräts

Drücken Sie die [SRC]-Taste.

Ausschalten des Geräts

Drücken Sie die [SRC]-Taste für mindestens 1 Sekunde.

Auswahl der Quelle

Drücken Sie die [SRC]-Taste.

Erforderliche Quelle	Anzeige
Tuner	"TUNER"
CD	"CD"
Standby (Nur Beleuchtung-Modus)	"STANDBY"

• Dieses Gerät schaltet sich nach 20 Minuten im Standby-Modus automatisch vollständig aus, um die Fahrzeugbatterie zu schonen.

Die Zeit, nach der sich das Gerät vollständig ausschalten soll, kann unter Automatische Ausschaltung> (Seite 44) eingestellt werden.

Lautstärke

Anheben der Lautstärke

Drehen Sie den [VOL]-Knopf im

Uhrzeigersinn.

Absenkung der Lautstärke

Drehen Sie den [VOL]-Knopf entgegen dem Uhrzeigersinn.

Lautstärkeabsenkung

Schnelles Absenken der Lautstärke.

Drücken Sie die [ATT]-Taste.

Bei jedem Drücken der Taste wird die

Lautstärkeabsenkung ein- bzw. ausgeschaltet.

Wenn die Lautstärkeabsenkung eingeschaltet ist, blinkt die "ATT"-Anzeige.

System Q

Auswahl der bestmöglichen Klangvoreinstellung für die verschiedenen Musikrichtungen.

1 Wählen Sie die Quelle aus, die Sie einstellen möchten

Drücken Sie die [SRC]-Taste.

2 Wählen Sie die gewünschte Klangeinstellung aus

Drücken Sie die [Q]-Taste.

Bei jedem Drücken der Taste ändert sich die

Klangeinstellung.

Klangeinstellung	Anzeige
Natuürlich	"NATURAL"
Rock	"ROCK"
Pop	"POPS"
Easy Listening	"EASY"
Top 40	"TOP 40"
Jazz	"JAZZ"

"USER": Hier werden die unter (Seite 33) eingestellten Werte verwendet. - Jeder Einstellwert wird mit der (Seite 34) geändert. Wählen Sie zunächst mit der Lautsprecher-Einstellung den Lautsprechertyp aus.

Klangeinstellung

1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchten. Drücken Sie die [SRC]-Taste. 2 Aktivieren Sie die Klangeinstellung. Drücken Sie den [VOL]-Knopf. 3 Wählen Sie die gewünschte Einstellung aus. Drücken Sie den [VOL]-Knopf.

Bei jedem Drücken des Knopfes ändern sich die Einstellmöglichkeiten wie in der Tabelle unten dargestellt.

4 Stellen Sie den gewünschten Wert ein. Drehen Sie den [VOL]-Knopf.

Einstellbereich	Anzeige	Bereich
Basspegel	"BAS L"	-8 — +8
Mittenpegel	"MID L"	-8 — +8
Höhenpegel	"TRE L"	-8 — +8
Balance	"BAL"	links 15 — rechts 15
Fader	"FAD"	hinten 15 — vorne 15
Verlassen Sie die Klangeinstellung (Lautstärke-Steuermodus)

5 Verlassen Sie die Klangeinstellung. Drücken Sie eine beliebige Taste.

Drücken Sie eine andere Taste als den [VOL]-Knopf, die [SRC]-, [▲]- oder [ATT]-Taste.

Audio-Setup

Einstellung des Klangsystems - Lautstärkeregelung und Loudness-Funktion.

1 Wählen Sie die Quelle aus, für die Sie den Klang einstellen möchten. Drücken Sie die [SRC]-Taste. 2 Aktivieren Sie das Audio-Setup. Drücken Sie den [VOL]-Knopf für mindestens 1 Sekunde. 3 Wählen Sie die gewünschte Einstellung aus. Drücken Sie den [VOL]-Knopf.

Bei jedem Drücken des Knopfes ändern sich die Einstellmöglichkeiten wie in der Tabelle unten dargestellt.

4 Stellen Sie den gewünschten Wert ein. Drehen Sie den [VOL]-Knopf.

Einstellbereich	Anzeige	Bereich
Lautstärke-Anpassung	"V-OFF"	-8 — ±0
Loudness-Funktion	"LOUD"	ein/aus

• Lautstärke-Anpassung: Der Lautstärkepegel lässt sich für jede Quelle individuell einstellen, damit beim Umschalten keine Lautstärkesprünge auftreten.
• Loudness-Funktion: Zur Kompensierung der niedrigen und hohen Töne bei niedriger Wiedergabelautstärke. Wenn die Loudness-Funktion eingeschaltet ist, leuchtet die "LOUD"-Anzeige.

5 Verlassen Sie das Audio-Setup: Drücken Sie den [VOL]-Knopf für mindestens 1 Sekunde.

Lautsprecher-Einstellung

Damit der Q-Faktor für Ihre Lautsprecher optimal eingestellt ist, sollte der richtige Lautsprechertyp eingestellt werden.

1 Aktivieren Sie den Standby-Modus: Drücken Sie die [SRC]-Taste.

Wählen Sie die "STANDBY"-Anzeige aus.

2 Aktivieren Sie die Lautsprecher-Einstellung: Drücken Sie den [VOL]-Knopf. 3 Wählen Sie den Lautsprechertyp aus: Drehen Sie den [VOL]-Knopf.

Bei jedem Drehen des Knopfes ändert sich die Einstellung wie in der Tabelle unten dargestellt.

Lautsprechertyp	Anzeige
aus	"SP OFF"
Für 5- und 4-Zoll-Lautsprecher	"SP 5/4"
Für 6- und 6x9-Zoll-Lautsprecher	"SP 6x9/6"
Für OEM-Lautsprecher	"SP OEM"

4 Verlassen Sie die Lautsprecher-Einstellung: Drücken Sie den [VOL]-Knopf.

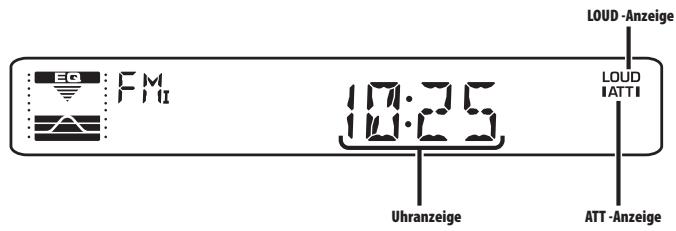

Umschaltung der Uhrzeit-Anzeige

Umschaltung der angezeigten Informationen. Drücken Sie den Steuerknopf für mindestens 1 Sekunde.

Bei jedem Drücken der Taste werden abwechselnd die Uhrzeit oder die derzeit eingestellte Quelle angezeigt.

Abnehmbare Frontblende zum Diebstahlschutz

Die Frontblende des Geräts kann abgenommen und mitgenommen werden.

Abnehmen der Frontblende

Drucken Sie die Freigabe-Taste.

Die Frontblende ist nun entriegelt und kann abgenommen werden.

• Bei der Frontblende handelt es sich um ein Präzisionsbauteil, das durch Erschütterungen oder Stöße beschädigt werden kann.
• Setzen Sie die Frontblende keinem direkten Sonnenlicht oder übermäßiger Hitze oder Feuchtigkeit aus. Schützen Sie sie darüber hinaus vor Staub und Spritzwasser.

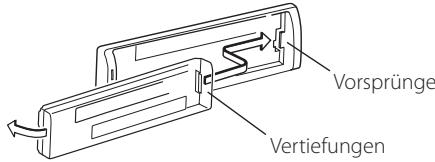

Anbringen der Frontblende

1. Setzen Sie die Frontblende so auf das Gerät, dass die Vertiefungen an der Blende in die Vorsprünge am Gerät passen.

2. Drücken Sie auf die linke Seite der Frontblende, bis sie einrastet.

Die Frontblende ist nun eingerastet und Sie können das Gerät in Betrieb nehmen.

Telefon-Stummschaltung

Beim Eingehen eines Anrufes unterbricht das Audiosystem automatisch seinen Betrieb.

Bei einem eingehenden Anruf

"CALL" wird angezeigt.

Das Audiosystem unterbricht seinen Betrieb.

Musikhören während eines Telefonats: Drücken Sie die [SRC]-Taste.

Das "CALL"-Display verschwindet und das

Audiosystem schaltet sich wieder ein.

Wenn das Geschäft beendet ist

Legen Sie den Hörer auf.

Das "CALL"-Display verschwindet und das Audiosystem schaltet sich wieder ein.

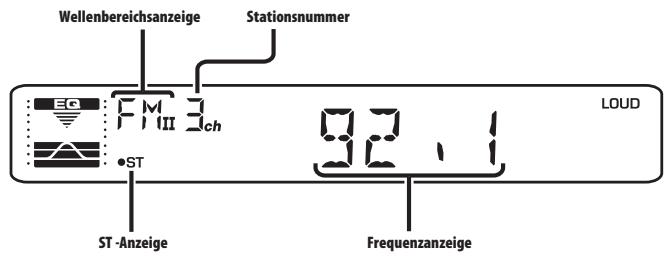

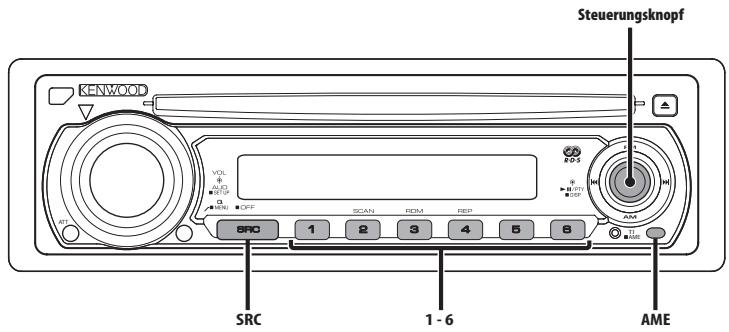

Senderabstimmung

So wählen Sie einen Sender aus.

1 Wählen Sie die Tuner-Quelle aus: Drücken Sie die [SRC]-Taste.

Wählen Sie die "TUNER"-Anzeige aus.

2 Wählen Sie den Wellenbereich aus: Schieben Sie den Steuerknopf auf [FM] oder [AM].

Bei jedem Schieben des Knopfes auf [FM] wird zwischen den Wellenbereichen UKW I, UKW II und UKW III umgeschaltet.

3 Frequenzabstimmung auf- bzw. abwärts: Schieben Sie den Steuerknopf auf [i ▲ 1 ] oder [▶▶].

• Während des Empfangs von Stereo-Sendern leuchtet das "ST"-Symbol.

Senderspeicher

Häufig gehörte Sender lassen sich im Senderspeicher ablegen.

1 Wählen Sie den Wellenbereich aus: Schieben Sie den Steuerknopf auf [FM] oder [AM]. 2 Wählen Sie die Senderfrequenz aus, die im Speicher abgelegt werden soll: Schieben Sie den Steuerknopf auf [i-] oder [▶]. 3 Abspeichern der Senderfrequenz: Drücken Sie die gewünschte [1] — [6]-Taste für mindestens 2 Sekunden.

Die Speicherplatz-Anzeige blinkt 1 Mal. In jedem Wellenbereich kann jeweils 1 Sender im Speicher auf jeder der Tasten [1] — [6] abgelegt werden.

Automatischer Senderspeicher

Im automatischen Senderspeicher können sechs gut empfangbare Sender abgelegt werden.

1 Wählen Sie den Wellenbereich für den automatischen Senderspeicher aus. Schieben Sie den Steuerknopf auf [FM] oder [AM]. 2 Starten Sie den automatischen Senderspeicher. Drücken Sie die [AME]-Taste für mindestens 2 Sekunden.

"A-MEMORY" wird angezeigt.

Wenn 6 empfangbare Sender im Speicher abgelegt worden sind, ist die automatische Speicherung der Sender beendet.

• Wenn (Seite 45) aktiviert ist, werden ausschließlich RDS-Sender im Speicher abgelegt.
• Wenn die automatische Senderspeicherung im UKW II-Wellenbereich ausgeführt worden ist, werden die im UKW I-Wellenbereich gespeicherten Sender nicht im Speicher abgelegt.

Genauso wenig werden die in den Wellenbereichen UKW I oder UKW II gespeicherten RDS-Sender bei der Ausführung der automatischen Senderspeicherung im UKW III-Wellenbereich im Speicher abgelegt.

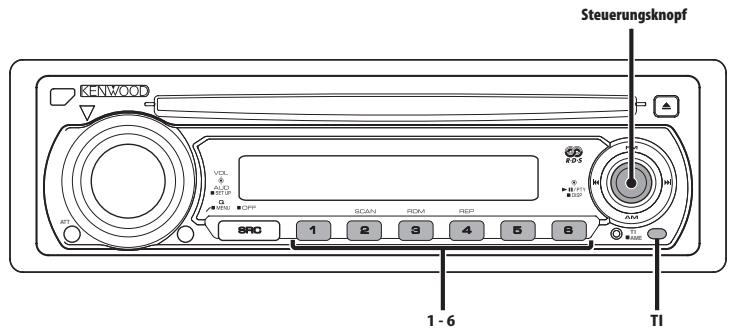

Abruf der Senderspeicher

Hier können Sie die im Speicher abgelegten Sender abrufen.

1 Wählen Sie den Wellenbereich aus. Schieben Sie den Steuerknopf auf [FM] oder [AM]. 2 Rufen Sie den Sender ab. Drücken Sie die gewünschte [1] — [6]-Taste.

Verkehrsmeldungen

Ihr Radio verfügt über eine Verkehrsfunk-Funktion, mit der Verkehrsmeldungen automatisch wiedergegeben werden, auch wenn Sie gerade kein Radio hören.

Drücken Sie die [TI]-Taste.

Bei jedem Drücken der Taste schaltet sich die Verkehrsfunk-Funktion ein bzw. aus. Wenn die Funktion aktiviert ist, leuchtet die "T"-Anzeige.

Wenn kein Verkehrsfunksender empfangen wird, blinkt die "TI"-Anzeige.

Beim Beginn einer Verkehrsmeldung wird "TRAFFIC" angezeigt und automatisch zu den Verkehrsmeldungen geschaltet.

• Wenn Sie während des Empfangs eines MW-Senders die Verkehrsfunk-Funktion einschalten, wird auf einen UKW-Sender umgeschaltet.
• Verkehrsmeldungen werden automatisch in der Lautstärke wiedergegeben, die beim Hören der letzten Verkehrsmeldungen eingestellt war. Diese Lautstärke lässt sich beim Anhören von Verkehrsmeldungen ändern.

Empfang von anderen Verkehrsfunksendern: Schieben Sie den Steuerknopf auf [I-<] oder [▶].

• Verkehrsinformationen können umgeschaltet werden, wenn diese vom Tuner ausgegeben werden. Die Verkehrsinformationen können jedoch nicht während des Empfangs der Verkehrsmeldungen umgeschaltet werden, wenn diese von anderen Quellen als dem Tuner ausgegeben werden.

Auswahl der Programmart (PTY)

Auswahl der Programmart und Suche nach einem Sender.

1. Aktivieren Sie den PTY-Modus: Drücken Sie den Steuerknopf.

Bei aktiviertem PTY-Modus leuchtet die "PTY"-Anzeige.

• Diese Funktion steht während der Einblendung einer Verkehrsmeldung oder während des MW-Empfangs nicht zur Verfügung.

2. Wählen Sie die Programmart aus: Schieben Sie den Steuerknopf auf [FM] oder [AM].

Bei jedem Drücken des Knopfes schaltet sich das Display wie in der Tabelle unten dargestellt um.

Nr.	Programmart	Anzeige
1.	Sprache	"SPEECH"
2.	Nachrichten	"NEWS"
3.	Aktuelles	"AFFAIRS"
4.	Informationen	"INFO"
5.	Sport	"SPORT"
6.	Bildung	"EDUCATE"
7.	Drama	"DRAMA"
8.	Kultur	"CULTURE"
9.	Wissenschaft	"SCIENCE"
10.	Verschiedenes	"VARIED"
11.	Popmusik	"POP M"
12.	Rockmusik	"ROCK M"
13.	Easy-Listening-Musik	"EASY M"
14.	Leichte Klassik	"LIGHT M"
15.	Anspruchsvolle Klassik	"CLASSICS"
16.	Andere Musik	"OTHER M"
17.	Wetter	"WEATHER"
18.	Finanzen	"FINANCE"
19.	Kinderprogramme	"CHILDREN"
20.	Gesellschaftliches	"SOCIAL"
21.	Religion	"RELIGION"
22.	Anrufsendungen	"PHONE IN"
23.	Reisen	"TRAVEL"
24.	Freizeit	"LEISURE"
25.	Jazz	"JAZZ"
26.	Country-Musik	"COUNTRY"
27.	Nationale Musik	"NATION M"
28.	Oldies	"OLDIES"
29.	Volksmusik	"FOLK M"
30.	Dokumentationen	"DOCUMENT"
31.	Musik	"MUSIC"

• Sprache und Musik beinhalten die nachfolgenden Programmarten:

Musik: Nr. 11–16, 25–29

Sprache: Nr. 2, 10, 17, 24, 30

Die Programmart kann im Tastenspeicher [1]–[6] abgelegt und schnell abgerufen werden. Lesen Sie dazu den Abschnitt (Seite 40). Die Display-Sprache kann geändert werden. Lesen Sie dazu den Abschnitt „Ändern der Sprache für die PTY-Funktion“ (Seite 40).

3 Suche nach dem ausgewählten Programmarten-Sender

Schieben Sie den Steuerknopf auf [I] oder [▶].

Wenn Sie nach einem anderen Sender suchen möchten, schieben Sie den Steuerknopf erneut auf [I ▲ ▲] oder [▶▶].

• Wenn die ausgewählte Programmart nicht gefunden werden kann, wird "NO PTY" angezeigt. Wählen Sie in einem solchen Fall eine andere Programmart aus.

4 Verlassen Sie den PTY-Modus. Drücken Sie den Steuerknopf.

Speichern von Programmarten

Wenn Sie bevorzugt eine bestimmte Programmart hören, können Sie diese speichern und die entsprechenden Sender schneller abrufen.

Speichern der Programmart

1 Wählen Sie die Programmart aus, die Sie speichern möchten. Lesen Sie dazu den Abschnitt (Seite 39). 2 Speichern Sie die Programmart. Drücken Sie die gewünschte [1]–[6]-Taste für mindestens 2 Sekunden.

Abrufen der gespeicherten Programmart

1 Aktivieren Sie den PTY-Modus. Lesen Sie dazu den Abschnitt (Seite 39). 2 Rufen Sie die Programmart ab. Drücken Sie die gewünschte [1]–[6]-Taste.

Ändern der Sprache für die PTY-Funktion

Wählen Sie eine Sprache für die Anzeige der Programmart aus.

1 Aktivieren Sie den PTY-Modus

Lesen Sie dazu den Abschnitt (Seite 39).

2 Aktivieren Sie den Modus zur Sprachänderung

Drücken Sie die [TI]-Taste.

3 Wählen Sie die Sprache aus

Schieben Sie den Steuerknopf auf [FM] oder [AM].

Bei jedem Drücken des Knopfes schaltet sich die Sprache wie in der Tabelle unten dargestellt um.

Sprache	Anzeige
Englisch	"ENGLISH"
Französisch	"FRENCH"
Deutsch	"GERMAN"

4 Verlassen Sie den Modus zur Sprachänderung

Drücken Sie die [TI]-Taste.

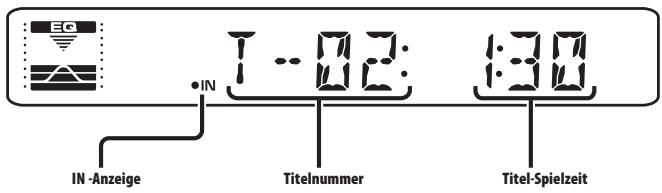

Wiedergabe von CDs

Wenn eine Disc eingelegt ist

Drücken Sie die [SRC]-Taste.

Wählen Sie die "CD"-Anzeige aus.

• Wenn eine Disc eingelegt ist, leuchtet die "IN"-Anzeige.

Pause und Wiedergabe

Drücken Sie den Steuerknopf.

Bei jedem Drücken des Knopfes wird die Wiedergabe entweder unterbrochen oder fortgesetzt.

Auswurf der Disc

Drücken Sie die [▲]-Taste.

Schneller Vor- und Rücklauf

Schneller Vorlauf

Halten Sie den Steuerknopf in der Position [▶▶] gedrückt.

Nach dem Loslassen des Knopfes wird die

Wiedergabe fortgesetzt.

Schneller Rücklauf

Halten Sie den Steuerknopf in der Position [▶] gedrückt.

Nach dem Loslassen des Knopfes wird die Wiedergabe fortgesetzt.

Spursuche

Wählen Sie das Musikstück aus, das Sie sich anhören möchten.

Schieben Sie den Steuerknopf auf [1 1] oder [2→ 1] .

Spurwiederholung

Wiederholung der Spur, die Sie sich gegenwärtig anhören.

Drücken Sie die [REP]-Taste.

Bei jedem Drücken der Taste schaltet sich die Spur-Wiederholungsfunktion ein bzw. aus. Wenn die Wiederholungsfunktion eingeschaltet ist, wird "TRAC REP" angezeigt.

Scan-Wiedergabe

Die ersten Sekunden jeder sich auf der gegenwärtig wiederzugebenden Disc befindlichen Spur werden angespielt, damit Sie bestimmte Musikstücke leichter finden können.

1 Starten Sie die Scan-Wiedergabe Drücken Sie die [SCAN]-Taste. "TRAC SCN" wird angezeigt. 2 Deaktivieren Sie die Funktion, wenn der von Ihnen gewünschte Titel wiedergegeben wird Drücken Sie die [SCAN]-Taste.

Zufallswiedergabe

Alle Musikstücke werden in zufälliger Reihenfolge wiedergegeben.

Drücken Sie die [RDM]-Taste.

Bei jedem Drücken der Taste schaltet sich die Zufallswiedergabe-Funktion ein bzw. aus. Wenn die Zufallswiedergabe eingeschaltet ist, wird "DISC RDM" angezeigt.

• Wenn der Steuerknopf auf [▶▶] gestellt wird, beginnt die Wiedergabe des nächsten Zufallsmusikstücks.

Menü-Steuerung

Im Menü lassen sich die Funktionen des Autoradios einstellen.

Die Hauptfunktionen des Menüsystems werden in diesem Abschnitt beschrieben. Nach dieser Erklärung finden Sie Hinweise zu den Grundeinstellungen und Einstellungen der Menüpunkte.

1 Aktivieren Sie den Menü-Modus

Drücken Sie die [MENU]-Taste für mindestens 1 Sekunde.

"MENU" wird angezeigt.

2 Wählen Sie den gewünschten Menüpunkt aus

Schieben Sie den Steuerknopf auf [FM] oder [AM].

Beispiel: Wenn Sie den Tastenton einstellen möchten, wählen Sie das "BEEP"-Menü aus.

3 Wählen Sie die gewünschte Einstellung aus. Schieben Sie den Steuerknopf auf [1-4] oder [5-7].

Beispiel: Wenn "BEEP" ausgewählt wurde, wird bei jedem Drücken des Knopfes zwischen "BEEP ON" und "BEEP OFF" umgeschaltet. Wählen Sie eine der beiden Optionen aus.

Sie können weitere Einstellungen durchführen, indem Sie zu Schritt 2 zurückkehren.

4 Verlassen Sie den Menü-Modus. Drücken Sie die [MENU]-Taste.

• Wenn Sie die Einstellungen der anderen Hauptfunktionen ändern, wird der zuletzt angezeigte Status der Funktion übernommen und abgespeichert. (Die zuerst erscheinende Statusanzeige der Funktion ist normalerweise die Werkseinstellung.) Auch die Erläuterung der Einstellung für nicht im Hauptmenü verankerten Funktionen (etc.) erfolgt Schritt für Schritt.

Im Standby-Modus

Tastenton

Ein-/Ausschalten des Tastentons (Piepton).

Anzeige	Einstellung
"BEEP ON"	Der Tastenton ertört.
"BEEP OFF"	Es ertört kein Tastenton.

Im Standby-Modus

Manuelle Einstellung der Uhrzeit

• Diese Einstellung kann durchgeführt werden, wenn die Funktion (Seite 44) ausgeschaltet ist.

1 Wählen Sie den Uhrzeit-Einstellmodus aus. Schieben Sie den Steuerknopf auf [FM] oder [AM].

Wählen Sie die "CLK ADJ"-Anzeige aus.

2 Aktivieren Sie den Uhrzeit-Einstellmodus. Halten Sie den Steuerknopf für mindestens 2 Sekunden in der Position [▶▶] oder [▶▶].

Das Uhr-Display blinkt.

3 Stellen Sie die Stunden ein.

Schieben Sie den Steuerknopf auf [FM] oder [AM].

Stellen Sie die Minuten ein.

Schieben Sie den Steuerknopf auf [◀◀] oder [▶▶].

4 Verlassen Sie den Uhrzeit-Einstellmodus. Drücken Sie die [MENU]-Taste.

Im Standby-Modus

Synchronisierung der Uhrzeit-Anzeige

So synchronisieren Sie die Uhrzeit-Anzeige des Geräts mit den RDS-Senderzeitdaten.

Anzeige	Einstellung
"SYNC ON"	Die Uhrzeit wird synchronisiert.
"SYNC OFF"	Die Uhrzeit muss manuell eingestellt werden.

• Das Synchronisieren der Uhr dauert 3 bis 4 Minuten.

Im Standby-Modus

Automatische Ausschaltung

Wenn sich das Gerät längere Zeit im Standby-Modus befindet, lässt es sich mit dieser Funktion nach einer bestimmten Zeit automatisch ausschalten.

Dadurch wird die Fahrzeug-Batterie geschont.

Anzeige	Einstellung
"OFF - - - "	Die automatische Ausschaltfunktion ist ausgeschelt.
"OFF 20M" (Original-Einstellung)	Das Gerät wird nach 20 Minuten ausgeschelt.
"OFF 40M"	Das Gerät wird nach 40 Minuten ausgeschelt.
"OFF 60M"	Das Gerät wird nach 60 Minuten ausgeschelt.

Nachrichteneinblendungen mit Zeitüberschreitungsfunktion

Der Tuner schaltet sich automatisch auf eine Nachrichteneinblendung um, auch wenn keine Rundfunksendung besteht. Auch der Zeitintervall, in dem keine Unterbrechung erfolgen soll, kann eingestellt werden.

Anzeige und Einstellung

"NEWS OFF"

"NEWS 00M"

:

"NEWS 90M"

Wenn "NEWS 00M"-"NEWS 90M" eingestellt wurde, ist die Funktion zur Unterbrechung von Nachrichteneinblendungen aktiviert.

Beim Beginn einer Nachrichteneinblendung wird "NEWS" angezeigt und die Nachrichteneinblendung wiedergegeben.

• Haben Sie beispielsweise einen Zeitintervall von "20MIN" eingestellt, sperrt die Funktion Nachrichteneinblendungen für 20 Minuten nach dem Empfang einer Nachrichtensendung.
• Die Lautstärke der Nachrichteneinblendungen ist dieselbe wie die, die für die (Seite 38) eingestellt wurde.
• Diese Funktion ist nur verfügbar, wenn der gewünschte Sender einen PTY-Code für die Nachrichteneinblendung sendet oder zu einem Netzwerk gehört, das den PTY-Code für die Nachrichteneinblendung sendet.
• Wenn die Nachrichteneinblendungs-Unterbrechungsfunktion eingeschaltet ist, wird automatisch zu einem UKW-Sender umgeschaltet.

Im Tunerbetrieb Regionalsender-Suche

Bei der automatischen Senderabstimmung wird nur nach Sendern gesucht, die sehr gut empfangen werden können.

Anzeige	Einstellung
"LO.S OFF"	Die Regional-Suchfunktion ist ausgeschelt.
"LO.S ON"	Die Regional-Suchfunktion ist eingeschelt.

Im Tunerbetrieb Abstimmungsmodus

Hier wird der Abstimmungsmodus eingestellt.

Abstimmungsmodus	Anzeige	Funktion
AutomatischeSuche	"AUTO 1"	AutomatischeSuche nach einem Sender.
Suche nach einem voreingestelltenden Sender	"AUTO 2"	Suche nach den im Senderspeicher abgelegten Sendern.
Manuell	"MANUAL"	Normale manuelle Senderabstimmung.

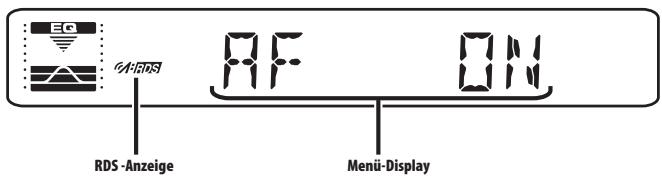

Das Gerät schaltet automatisch auf eine andere Frequenz des eingestellten RDS-Senders um, wenn der Empfang schwächer wird.

Anzeige	Einstellung
"AF ON"	Die AF-Funktion ist eingescheltet.
"AF OFF"	Die AF-Funktion ist ausgescheltet.

Bei eingeschalteter AF-Funktion leuchtet die "RDS"-Anzeige.

• Wenn für das abgestimmte Programm ein RDS-Sender mit einem besseren Empfang verfügbar ist, hören Sie die Rundfunksendung möglicherweise nur bruchstückhaft. Schalten Sie in einem solchen Fall die AF-Funktion aus.

Einschränkung der RDS-Region (Region Restrict Function)

Diese Funktion ermöglicht es Ihnen, bei der Wahl von RDS-Alternativsendern regional ausgestrahlte Programme auszuschließen oder mit einzubeziehen.

Anzeige	Einstellung
"REG ON"	Die Regioneinschänkungsfunktion ist eingescheltet.
"REG OFF"	Die Regioneinschänkungsfunktion ist ausgescheltet.

• Ohne Einschränkung der AF-Funktion auf eine bestimmte Region oder einen Regionalsender wird ein Sender mit gutem Empfang innerhalb des eigenen RDS-Sendernetzes gesucht.

Automatische Verkehrsfunk-Suche

Verschlechtert sich der Rundfunkempfang und Sie haben die TI-Funktion eingeschaltet, dann sucht der Tuner automatisch einen anderen, besser zu empfangenden Verkehrsfunksender.

Anzeige	Einstellung
"ATPS ON"	Die automatische Verkehrsfung-Suche ist eingeschaltet.
"ATPS OFF"	Die automatische Verkehrsfung-Suche ist ausgeschaltet.

Bei UKW-Empfang

Mono-Empfang

Nebengeräusche können reduziert werden, wenn Stereo-Rundfunksendungen nur in Mono empfangen werden.

Anzeige	Einstellung
"MONO OFF"	Der Mono-Empfang ist ausschaltet.
"MONO ON"	Der Mono-Empfang ist eingeschaltet.

Zubehör

①

1

②

2

③

1

Hinweise zum Einbau

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.
2. Schließen Sie die Ein- und Ausgangskabel der einzelnen Geräte an.
3. Schließen Sie alle Kabel am Kabelbaum an.
4. Schließen Sie den Steckverbinder B des Kabelbaums am Lautsprecheranschluss Ihres Fahrzeugs an.
5. Schließen Sie den Steckverbinder A des Kabelbaums am externen Stromanschluss Ihres Fahrzeugs an.
6. Schließen Sie den Kabelbaumanschluss am Gerät an.
7. Bauen Sie das Autoradio in Ihr Fahrzeug ein.
8. Schließen Sie den Minuspol der Batterie an.
9. Drücken Sie die Rückstelltaste.

• Wenn kein Strom anliegt (oder anliegt und sich das Gerät wieder ausschaltet), kann das Lautsprecherkabel einen Kurzschluss erlitten oder das Fahrzeugchassis berührt haben, wodurch möglicherweise die Schutzfunktion aktiviert wurde. Überprüfen Sie aus diesem Grund das Lautsprecherkabel.
• Sollte Ihr Fahrzeug nicht für diesen speziellen Anschlusstyp ausgelegt sein, konsultieren Sie bitte Ihren Kenwood-Händler.
• Verwenden Sie Antennen-Übergangsadapter (ISO-JASO) nur dann, wenn das Antennenkabel über einen ISO-Stecker verfügt.
• Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollständigen Einrasten in die Buchsen einführen.
• Falls das Zündschloss Ihres Fahrzeugs über keine ACC-Stellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispielsweise ein Batteriekabel angeschlossen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.
• Wenn die Sicherung durchbrennt, überprüfen Sie bitte zuerst die Kabel auf einen Kurzschluss. Ersetzen Sie dann die defekte Sicherung durch eine neue Sicherung gleichen Werts.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um Kurzschlüsse zu verhindern, entfernen Sie keine Schutzhüllen von den Kabelenden oder Verbindungssteckern.
• Schließen Sie beide Pole der Lautsprecher an den Lautsprecherausgängen am Gerät an. Der Anschluss der Lautsprecher-Minuspole an die Karosserie des Fahrzeugs und/oder die Erdung derselben kann zu Betriebsstörungen führen oder die Elektronik beschädigen.
• Überprüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer ordnungsgemäß funktionieren.
• Wenn das Armaturenbrett eine Klappe hat, stellen Sie beim Einbau sicher, dass die Frontplatte beim Öffnen und Schließen nicht an die Klappe stößt.
• Installieren Sie das Gerät so, dass der Montagewinkel 30° oder weniger beträgt.

Anschlussfunktionsanleitung

Stiftnummern für ISO-Anschlüsse	Kabelfarbe	Funktionen
Externer Stromanschluss
A-4	gelb	Batterie
A-5	blau/weiß	Stromsteuerung
A-7	rot	Zündung (ACC)
A-8	schwarz	Erdungsanschluss (Masse)
Lautsprecheranschluss
B-1	violett	Hinten rechts (+)
B-2	lila/schwarz	Hinten rechts (-)
B-3	grau	Vorne rechts (+)
B-4	grau/schwarz	Vorne rechts (-)
B-5	weiß	Vorne links (+)
B-6	weiß/schwarz	Vorne links (-)
B-7	grün	Hinten links (+)
B-8	grün/schwarz	Hinten links (-)

▲WARNUNG

Anschluss des ISO-Anschlusses

Die Stiftbelegung für die ISO-Anschlüsse hängt von der Art des von Ihnen verwendeten Fahrzeugs ab. Stellen Sie sicher, dass Sie die Anschlüsse zur Vermeidung einer Beschädigung des Geräts ordnungsgemäß durchführen.

Der Standardanschluss für den Kabelbaum wird unter 1 beschrieben. Falls die ISO-Anschlussstifte entsprechend 2 oder 3 belegt sind, führen Sie den Anschluss wie dargestellt durch.

Stellen Sie unbedingt sicher, dass das Kabel wie unter

2 dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen zu installieren.

1 (Standard-Einstellung) Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 (gelb) mit der Konstantspannungsquelle verbunden ist.

2 Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 (gelb) mit der Zündung verbunden ist.

3 Der Stift A-4 (gelb) des ISO-Anschlusses am Fahrzeug ist mit nichts verbunden, während der Stift A-7 (rot) mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 (rot) und Stift A-4 (gelb) sind mit der Konstantspannungsquelle verbunden).

• Wenn der Anschluss so durchgeführt wird, wie oben unter [3] beschrieben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten.

Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

Einbau

Montagebügel (im Handel erhältlich)

• Stellen Sie sicher, dass das Gerät sicher eingebaut wurde. Wenn das Gerät nicht fest sitzt, können Fehlfunktionen (beispielsweise Klangbeeinträchtigungen) auftreten.

Entfernen des Hartgummirahmens

1 Lassen Sie die Arretierstifte am Ausbauwerkzeug ineinander greifen und entfernen Sie die zwei Verriegelungen im oberen Bereich.

Heben Sie den Rahmen an und ziehen Sie ihn wie in der Abbildung dargestellt nach vorne.

2 Entfernen Sie, wenn der obere Bereich entfernt ist, die unteren zwei Stellen.

• Der Rahmen kann auf die gleiche Art und Weise von der Unterseite abgenommen werden.

Entfernen des Geräts

1 Nehmen Sie den Hartgummirahmen entsprechend dem Abschnitt (Seite 50) ab. 2 Entfernen Sie die Schraube (M4 x 8) an der Rückseite des Geräts. 3 Setzen Sie die beiden Ausbauwerkzeuge wie dargestellt tief in die Schlitze auf den beiden Seiten ein.

Schraube (M4 x 8) (im Handel erhältlich)

4 Drücken Sie das Ausbauwerkzeug hinunter, während Sie es hineindrücken, und ziehen Sie das Gerät halb heraus.

• Achten Sie darauf, dass Sie sich nicht an den Vorsprüngen des Ausbauwerkzeugs verletzen. 5 Umfassen Sie das Gerät mit beiden Händen und ziehen Sie es vorsichtig heraus, damit es nicht herunterfällt.

Manchmal funktioniert das Gerät nicht richtig, weil möglicherweise ein Bedienungsfehler oder eine falsche Verdrahtung vorliegt. Sehen Sie sich deshalb bitte zuerst die nachfolgende Übersicht an, bevor Sie das Gerät zur Reparatur geben.

Allgemeines

? Das Gerät lässt sich nicht einschalten.

Die Sicherung ist durchgebrannt.

• Überprüfen Sie die Kabel auf Kurzschluss und tauschen Sie die Sicherung durch eine neue mit gleichen Werten aus.

? Die Quelle lässt sich nicht umschalten.

Es wurde kein Medium eingelegt.

Stellen Sie das Medium ein, das Sie sich anhören möchten. Wenn sich kein Medium im Gerät befindet, können Sie nicht zu der jeweiligen Quelle umschalten.

? Nach dem Abziehen des Zündschlüssels sind die Senderspeicher gelöscht.

ν Das Zündungs- und das Batteriekabel wurden nicht richtig angeschlossen.

Schließen Sie die Kabel richtig an (siehe Kapitel ).

? Die Telefonstummschaltung funktioniert nicht.

ν Das Telefonstummschaltungskabel ist nicht richtig angeschlossen.

Schließen Sie die Kabel richtig an (siehe Kapitel ).

? Die Telefonstummschaltung schaltet sich ein, obwohl das Telefonstummschaltungskabel nicht angeschlossen ist.

Das Telefonstummschaltungskabel berührt das Fahrzeugchassis.

Isolieren Sie das offene Ende des Telefonstummschaltungskabels.

Trotz Loudness-Funktion werden die Höhen nicht angehoben.

Das Gerät befindet sich im Tuner-Betrieb.

Im Tuner-Betrieb hebt die Loudness-Funktion die Höhen nicht an.

Es wird kein Ton ausgegeben, oder die Lautstärke ist zu gering.

Fader oder Balanceregler sind bereits auf eine Seite eingestellt. Mitteln Sie die Fader- und Balanceeinstellung.

Die Eingangs-/Ausgangskabel oder der Kabelbaum sind nicht richtig angeschlossen.

Schließen Sie die Eingangs-/Ausgangskabel oder den Kabelbaum ordnungsgemäß an. Siehe dazu den Abschnitt.

Die Pegeleinstellungen des Lautstärkeversatzes sind zu niedrig.

Erhöhen Sie den Lautstärkeversatz und beachten Sie hierzu den Abschnitt (Seite 34).

Der Klang ist verzerrt oder gestört.

Ein Lautsprecherkabel wird durch eine Schraube im Fahrzeug kurzgeschlossen.

Überprüfen Sie die Lautsprecherkabel.

Die Lautsprecher sind nicht ordnungsgemäß angeschlossen.

Schießen Sie die Plus- und Minuspole aller Lautsprecher ordnungsgemäß an.

Auch wenn die Funktion zur Synchronisierung der Uhr eingestellt wurde, kann die Uhr nicht eingestellt werden.

Der empfangene RDS-Sender sendet keinerlei Uhrzeitdaten.

Wählen Sie einen anderen RDS-Sender aus.

Tuner-Betrieb

Der Radioempfang ist schlecht.

Die Fahrzeugantenne ist nicht herausgezogen.

Ziehen Sie die Antenne vollständig heraus.

Das Kabel für die Steuerung der Motorantenne ist nicht richtig angeschlossen.

Schließen Sie die Kabel richtig an (siehe Kapitel).

Bei der eingestellten Lautstärke handelt es sich nicht um die Lautstärke für die Verkehrsinformationen.

Die eingestellte Lautstärke ist geringer als die Lautstärke des Tuners.

Sollte die Lautstärke des Tuners über der eingestellten Lautstärke liegen, wird die Tuner-Lautstärke verwendet.

Disc-Quelle

Statt der ausgewählten Disc wird eine andere wiedergegeben.

Die ausgewählte CD ist sehr verschmutzt. Reinigen Sie die CD. Die Disc ist beschädigt. Tauschen Sie die Disc aus.

? Eine CD wird sofort nach dem Einlegen wieder ausgeworfen.

Die CD ist zu verschmutzt. Reinigen Sie die CD und setzen Sie hierzu den Abschnitt (Seite 31).

? Die Disc kann nicht entnommen werden.

Die Kassette kann nur innerhalb von 10 Minuten nach Ausschalten der Fahrzeug-Zündung entnommen werden. Wenn mehr als 10 Minuten vergangen sind, müssen Sie zunächst die Zündung einschalten und dann die Auswurftaste drücken. Die Disc kann nur innerhalb von 10 Minuten nach Ausschalten der Fahrzeug-Zündung entnommen werden. Wenn mehr als 10 Minuten vergangen sind, müssen Sie zunächst die Zündung einschalten und dann die Auswurftaste drücken.

? Die Disc lässt sich nicht einlegen.

Es wurde eine Disc eingelegt. - Drücken Sie die [▲]-Taste und entnehmen Sie die Disc.

Die unten aufgeführten Meldungen zeigen den Zustand Ihres Systems an.

TOC ERR: Die CD ist zu verschmutzt, verkehrt herum eingelegt oder beschädigt. Reinigen Sie die CD und legen Sie die CD richtig ein.

E-99: Das Gerät arbeitet aufgrund eines internen Fehlers nicht ordnungsgemäß. Drücken Sie die Rückstelltaste am Gerät. Wenn die Anzeige "E-99" nicht erlischt, wenden Sie sich bitte an Ihren Kundendienst.

IN (Blinken): Der CD-Player funktioniert nicht ordnungsgemäß.

Legen Sie die CD erneut ein. Wenn sich die CD nicht auswerfen lässt oder das Display weiterhin blinkt, schalten Sie das Gerät bitte aus und wenden sich an Ihren Kundendienst.

Die technischen Daten können sich ohne besonderen Hinweis ändern.

UKW-Tuner

Frequenzband (Abstimmschritte: 50 kHz)

: 87,5 MHz - 108,0 MHz

Empfindlichkeit (Rauschabstand = 26 dB)

: 0,7 μV/75 Ω

Empfindlichkeitsschwelle

(Rauschabstand = 46 dB)

: 1,6 μV/75 Ω

Frequenzgang (±3,0 dB)

: 30 Hz - 15 kHz

Rauschabstand (MONO)

: 65 dB

Selektivität (DIN) (±400 kHz)

: ≥ 80 dB

Kanaltrennung (1 kHz)

: 35 dB

MW-Tuner

Frequenzband (Abstimmschritte: 9 kHz)

: 531 kHz - 1611 kHz

Empfindlichkeit (Rauschabstand = 20dB)

:25μV

LW-Tuner

Frequenzband

: 153 kHz - 281 kHz

Empfindlichkeit (Rauschabstand = 20dB)

:45 μV

Disc-Abschnitt

Laserdiode

:GaAlAs

Digitalfilter (D/A)

: 8 fach-Oversampling

D/A-Wandler

:1 Bit

Spindeldrehzahl

: Unterhalb der Messgrenze

Frequenzgang (±1 dB)

: 10 Hz - 20 kHz

Gesamtklirrfaktor (1 kHz)

: 0,01 %

Rauschabstand (1 kHz)

: 93 dB

Dynamik

: 93 dB

Kanaltrennung

: 85 dB

Verstärker

Max. Ausgangsleistung

:45W×4

Ausgangsleistung (DIN 45324, +B=14,4V)

:28W×4

Lautsprecherimpedanz

:4-8Ω

Klangregler

BaB:100Hz±8dB

Mittel: 1 kHz ±8 dB

Hohen:10kHz±8dB

Allgemeines

Betriebsspannung (11 - 16V möglich)

:14,4V

Stromverbrauch

:10A

Einbaumaß

: 182 x 53 x 155 mm

Gewicht

: 1,3 kg

Technische Daten 79

WARNUNG

Batterie nicht wegwerfen, sondern als Sondermüll entsorgen.

CDs, die nicht verwendet werden können

Gesamte harmonische Verzerrung (1 kHz)

: 0,01 %
