Produkttyp	DVB-T Empfänger
Marke	MEGASAT
Modell	DVB-T 40
Abmessungen (B x T x H)	ca. 15 x 10 x 4 cm
Gewicht	ca. 300 g
Stromversorgung	5V DC, 500 mA (über beiliegendes Netzteil)
Signalempfang	DVB-T/T2
Videoausgang	HDMI, SCART
Audioausgang	HDMI, digital optisch
Sendersuchlauf	automatisch und manuell
EPG (elektronischer Programmführer)	ja
Timer	ja
Update	über USB
Fernbedienung	enthalten
Reinigung	mit weichem, trockenem Tuch abwischen
Sicherheit	Gerät vor Feuchtigkeit schützen, bei Gewitter Netzstecker ziehen
Entsorgung	Elektroaltgeräte ordnungsgemäß entsorgen
Reparatur	nur durch autorisiertes Fachpersonal

Häufig gestellte Fragen - DVB-T 40 MEGASAT

Wie schließe ich den DVB-T 40 an?

Verbinden Sie den Receiver über das HF-Kabel mit der Dach- oder Zimmerantenne und über HDMI oder SCART mit dem Fernseher. Schließen Sie das Netzteil an und schalten Sie das Gerät ein.

Warum findet der Empfänger keine Sender?

Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist und genügend Signalstärke vorhanden ist. Führen Sie einen automatischen Sendersuchlauf im Menü durch. Bei schlechtem Empfang kann ein Verstärker helfen.

Kann ich den Receiver mit einer Powerbank betreiben?

Ja, wenn die Powerbank einen 5V DC Ausgang mit mindestens 500 mA liefert und der passende Stecker (meist USB) vorhanden ist. Verwenden Sie ein USB-Kabel mit dem richtigen Adapter.

Wie führe ich einen Sendersuchlauf durch?

Drücken Sie die Menu-Taste auf der Fernbedienung, wählen Sie Installation oder Sender suchen und starten Sie den automatischen Suchlauf. Der Receiver speichert alle gefundenen Sender.

Der Receiver schaltet sich aus: Was tun?

Überprüfen Sie das Netzteil und die Stromversorgung. Möglicherweise ist der Receiver überhitzt – stellen Sie ihn an einen gut belüfteten Ort. Ein Werkseinstellungen-Reset kann helfen.

Wie kann ich die Software aktualisieren?

Laden Sie die aktuellste Firmware von der MEGASAT-Website herunter, speichern Sie sie auf einem USB-Stick (FAT32-formatiert) und schließen Sie ihn an den Receiver an. Folgen Sie den Menüanweisungen unter Update.

Welche Auflösung unterstützt der HDMI-Ausgang?

Der HDMI-Ausgang unterstützt Auflösungen bis zu 1080p (Full HD). Die Ausgabe kann im Menü auf 720p oder 1080i eingestellt werden, je nach Fernseher.

Kann ich den Receiver auch im Ausland nutzen?

Ja, solange dort DVB-T/T2 ausgestrahlt wird. Achten Sie auf die Kanalfrequenzen und den Ländercode im Suchlauf. Ein Netzteil für die jeweilige Spannung ist erforderlich.

Warum habe ich kein Bild über HDMI?

Prüfen Sie das HDMI-Kabel und den Anschluss am Fernseher. Drücken Sie die Quellen-Taste am TV, um den richtigen HDMI-Eingang zu wählen. Ein Neustart beider Geräte kann helfen.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Keine chemischen Reiniger oder Flüssigkeiten verwenden. Achten Sie darauf, dass kein Wasser in die Lüftungsschlitze gelangt.

BEDIENUNGSANLEITUNG DVB-T 40 MEGASAT

Dies ist eine speziell entwickelte Antenne für analogen und digitalen terrestrischen Fernsehempfang. Es ist die beste Lösung für Home- und digitaler portabler TV-Empfang. Die Antenne kann am DVB-T Receiver mit aktiver Stromversorgung über das Koaxialkabel doer mit dem beiliegendem Netzeil betrieben werden. Komplettes Zubehör für Wand-oder Mastmontage inklusive. Mit dem Anti-UV und wasserdichten Gehäuse kann sie sowohl im Innen- und Außenbereich verwendet werden.

Technische Daten:

• Frequenzbereich: VHF 87.5 - 230 MHz UHF 470 - 862 MHz
  • Empfangsbereich: UHF / VHF / FM
  • Max. Verstärkung: 28 dB
  • Ausgangssignal: max. 100 dBμV
  • Widerstand: 75 Ohm
  • Rauschmaß: < 3 dB
• Stromversorgung: separates AC/DC Netzteil (DC 12V / 50mA) oder über DVB-T Receiver (DC 5V / 40mA)
  • Anschluss: F-Stecker

Im Lieferumfang enthalten:

Vor der Installation, überprüfen Sie bitte den Inhalt.

1. Antenne
2. Wandbefestigung
3. Mastbefestigung
4. Standfuß für den Innenbereich
5. Saugfuß
6. AC/DC Netzteil
7. DC Stromverteiler
8. Koaxialkabel
9. Wetterschutz

①23456

70

8O

9○

O

O

O

O

Produktmerkmale:

• SMD-Schaltungstechnik Design
• Stylisches und kompaktes Design
• Abschirmung für minimale Interferenzen
- Integrierter High-Gain- und rauscharmer Verstärker

• Mobile Einsatzmöglichkeiten (Camping, Boot, usw.)
- Anti-UV Beschichtung und Wetterschutz für lange Haltbarkeit
- Speziell kompatibel mit HDTV von verschiedenen digitalen terrestri- schen Signalen (DVB-T, ISDB-T, DMB-T / H, ATSC) und DAB / FM-Radios.

Installation:

Hinweis: Für den besten Empfang, überprüfen Sie bitte die folgenden Schritte.

1. Halten Sie die Antenne entfernt von den Störquellen. Halten Sie die Antenne weg von Geräten mit großem Stromverbrauch wie z.B. Klimaanlage, Aufzug, Fön, Mikrowelle, usw.
2. Positionieren Sie die Antenne in der Nähe von einem Fenster, wenn die Antenne in Innenräumen verwendet wird.
3. Installieren Sie die Antenne so hoch wie möglich, um Störungen und Unterbrechungen zwischen Sendemast und Empfangsantenne zu vermeiden.

Befestigung der Antenne:

Hinweis: Die Antenne kann im Außenbereich installiert werde.

Bitte verwenden Sie dazu die Mast- oder Wandhalterung.

(Abb. 1) verwenden Sie die Masthalterung, um die Antenne an einem Mast zu befestigen
(Abb. 2) verwenden Sie die Wandhalterung, um die Antenne an einer Wand zu befestigen

Befestigung am Fenster

Abb. 1

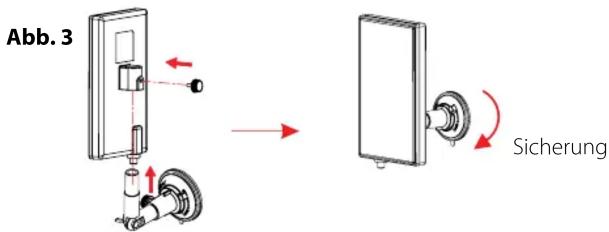

(Abb. 3) verwenden Sie den Saugfuß, um die Antenne an einem Fenster zu befestigen

(Abb. 4) Verbinden Sie den F-Stecker des Koaxialkabels mit dem F-Anschluss der Antenne und stecken Sie die wasserdichte Kappe am Ende des angeschlossenen F-Steckers an.

Fig. 4

Hinweis: Nach dem die Antennenmontage abgeschlossen ist, bewegen Sie bitte die Antenne um den bestmöglichsten Empfang zu erzielen. Es gibt zwei verschiedene Möglichkeiten die Antenne einzustellen.

(Abb. 5) Befestigungsschraube A zum Einstellen der Position der Antenne in vertikaler Richtung. (Abb. 6) Befestigungsschraube B zum Einstellen der Position der Antenne in horizontaler Richtung.

Installation 1: Stromversorgung über den Receiver (Abb. 7)

Vergewissern Sie sich, dass ihr Receiver die 5V DC Stromversorgung über das Koaxialkabel unterstützt.

Schritt 1: Verbinden Sie das Koaxialkabel mit der Antenne und dem Receiver.

Schritt 2: Verbinden Sie den Receiver mit dem Fernseher. Vergewissern Sie sich, das die Stromversorgungs-Funktion Ihres Receivers über das Koaxialkabel eingeschaltet ist. (Lesen Sie optional in Ihrem Handbuch des Receivers)

Schritt 3: Richeten Sie die Antenne so aus, das ein klares Bild über den TV empfangen wird, dann befestigen Sie die Antenne.

Schritt 4: Verlegen Sie das Koaxialkabel fachgerecht und sicher.

Installation 2: Stromversorgung über AC/DC Netzteil (Abb. 8)

Schritt 1: Verbinden Sie die Antenne mit dem Stromverteiler über das Koaxialkabel (an der Seite steht die Bezeichnung „Antenne“).

Schritt 2: Die andere Seite wird an den Receiver angeschlossen.

Schritt 3: Verbinden Sie den Receiver mit dem Fernseher.

Schritt 4: Stecken Sie das Netzteil DC Ausgang in den DC Eingang des Stromverteilers, danach stecken Sie das Netzteil in die Steckdose

Schritt 5: Richeten Sie die Antenne so aus, das ein klares Bild über den TV empfangen wird, dann befestigen Sie die Antenne.

Schritt 6: Verlegen Sie das Koaxialkabel fachgerecht und sicher.
