ES-5500G V3 - Schalter Edimax - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Switch
Modell	ES-5500G V3
Marke	Edimax
Anzahl der Ports	5
Portgeschwindigkeit	10/100/1000 Mbit/s (Gigabit Ethernet)
Netzwerkstandards	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Schaltmethode	Store-and-Forward
Auto-MDI/MDI-X	Ja
Flusskontrolle	IEEE 802.3x (Full-Duplex), Back-Pressure (Half-Duplex)
Gehäusematerial	Metall
Montage	Tisch, wandmontierbar
Lüfter	Nein (lüfterlos)
LED-Anzeigen	Strom, Link/Aktivität pro Port
Stromversorgung	Externes Netzteil (5 V DC, 1 A)
Stromverbrauch	Max. 5 W
Abmessungen (B x T x H)	120 x 75 x 25 mm
Gewicht	Ca. 200 g
Betriebstemperatur	0 °C bis 45 °C
Lagertemperatur	-10 °C bis 70 °C
Luftfeuchtigkeit (Betrieb)	10% bis 90% (nicht kondensierend)
Reinigung	Mit einem trockenen Tuch abwischen; keine Flüssigkeiten oder Reinigungsmittel verwenden
Schutzart	IP20 (nur Innenbereich)
Zertifizierungen	CE, FCC

Häufig gestellte Fragen - ES-5500G V3 Edimax

Wie schließe ich den Edimax ES-5500G V3 an?

Verbinden Sie das mitgelieferte Netzteil mit dem Switch und stecken Sie es in eine Steckdose. Schließen Sie dann Ihre Netzwerkgeräte (PC, Router, etc.) mit Ethernet-Kabeln an die Ports des Switches an. Die LEDs leuchten auf, wenn eine Verbindung hergestellt ist.

Warum leuchtet die Power-LED nicht?

Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist und die Steckdose funktioniert. Testen Sie ein anderes Netzteil mit gleicher Spannung (5V, 1A). Wenn das Problem bestehen bleibt, könnte der Switch defekt sein.

Kann ich den Switch an die Wand montieren?

Ja, der Switch verfügt über Montageöffnungen an der Unterseite. Befestigen Sie zwei Schrauben (nicht im Lieferumfang) an der Wand, hängen Sie den Switch ein und sichern Sie ihn ggf. mit weiteren Schrauben.

Unterstützt der Switch Jumbo Frames?

Nein, der ES-5500G V3 ist ein unmanaged Switch und unterstützt keine Jumbo Frames. Die maximale MTU beträgt 1518 Bytes.

Welche LED-Farben zeigen was an?

Die Power-LED leuchtet grün, wenn der Switch mit Strom versorgt wird. Jeder Port hat eine Link/Act-LED: leuchtet grün bei Verbindung, blinkt bei Datenaktivität.

Ist der Switch PoE-fähig?

Nein, der Edimax ES-5500G V3 unterstützt kein Power over Ethernet (PoE). Alle angeschlossenen Geräte benötigen eine eigene Stromversorgung.

Wie reinige ich den Switch?

Trennen Sie den Switch vom Stromnetz. Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten, Reinigungsmittel oder Scheuermittel.

Kann ich den Switch in einem Rack montieren?

Der Switch ist nicht für die Rack-Montage vorgesehen. Er kann nur auf einer ebenen Fläche oder an der Wand montiert werden.

Was bedeutet die Geschwindigkeit Gigabit Ethernet?

Gigabit Ethernet (1000 Mbit/s) ermöglicht Datenübertragungsraten von bis zu 1000 Megabit pro Sekunde. Der Switch unterstützt auch langsamere 10/100 Mbit/s-Geräte, sodass er abwärtskompatibel ist.

Wie kann ich die Firmware aktualisieren?

Der Edimax ES-5500G V3 ist ein unmanaged Switch ohne Konfigurationsschnittstelle. Es gibt keine Firmware-Updates für dieses Modell.

BEDIENUNGSANLEITUNG ES-5500G V3 Edimax

Kurzanleitung zur Installation

11-2020 / v1.3

Edimax Technology Co., Ltd.

Bevor Sie den Router in Betrieb nehmen, überprüfen Sie bitte, ob etwas in der Verpackung fehlt, und wenden Sie sich an Ihren Händler, um das/die fehlende(n) Teil(e) zu reklamieren:

● Gigabit Desktop switch (1 pcs)
● Kurzanleitung zur Installation (1 pcs)
- Netzadapter (1 pcs)
- USB Stromkabel (1 pcs)

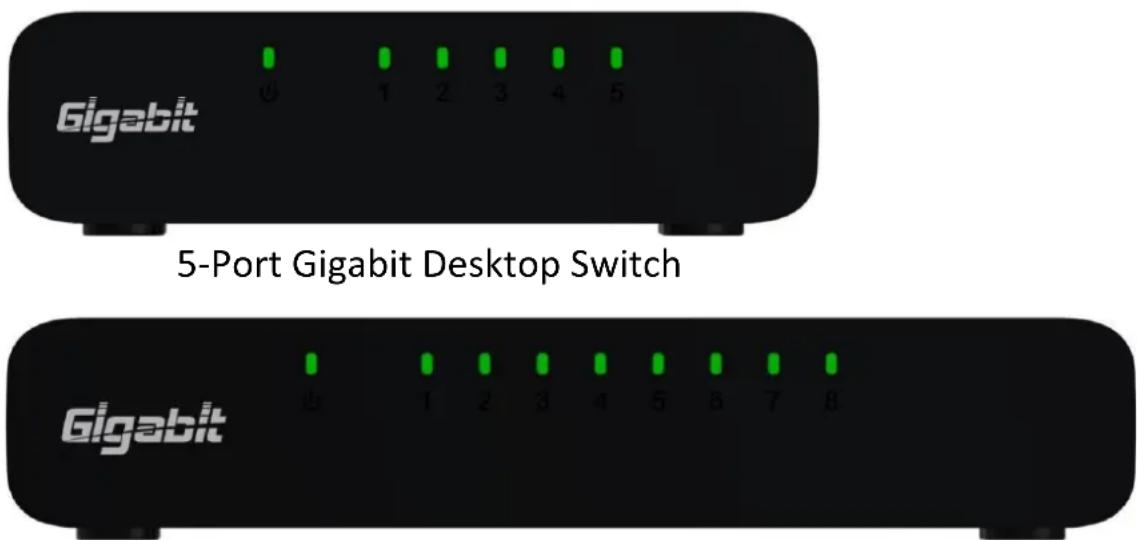

Vorderansicht

Bitte beachten Sie die folgende Beschreibung der Vorderansicht:

LED Name	Lichtstatus	Beschreibung
PWR	An	Einschalten und korrekt mit Strom versorgen
	Aus	Schalter nicht oder nicht korrekt mit Strom versorgt
LNK/ACT	An	Der angeschlossene Anschluss
	Aus	Der Anschluss ist nicht angeschlossen
	Blinken	Der Anschluss ist aktiviert und überträgt/empfängt Daten.

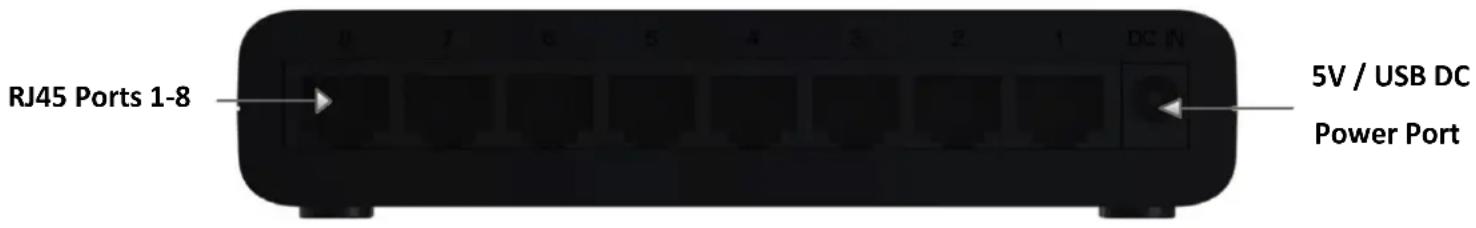

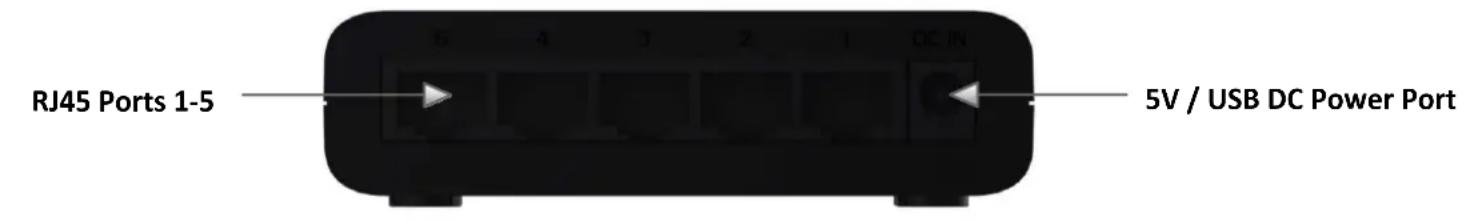

Rückansicht

ES-5500G V3

ES-5800G V3

1. Betriebsumgebung

Dieser Switching Hub muss innerhalb der spezifizierten Betriebstemperatur von 0\~40°C (32\~104°F) und Luftfeuchtigkeit (10\~90% nicht kondensierend) installiert und betrieben werden.

* Stellen Sie keine Gegenstände auf das Gerät.

* Verdecken Sie nicht die Lüftungsöffnungen an den Seiten des Geräts.

* Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizungen, Heizkörpern oder direkter Sonneneinstrahlung auf.

Verhindern Sie das Eindringen von Wasser und Feuchtigkeit in das Gerät, verwenden Sie ggf. einen Luftentfeuchter, um die Feuchtigkeit zu reduzieren.

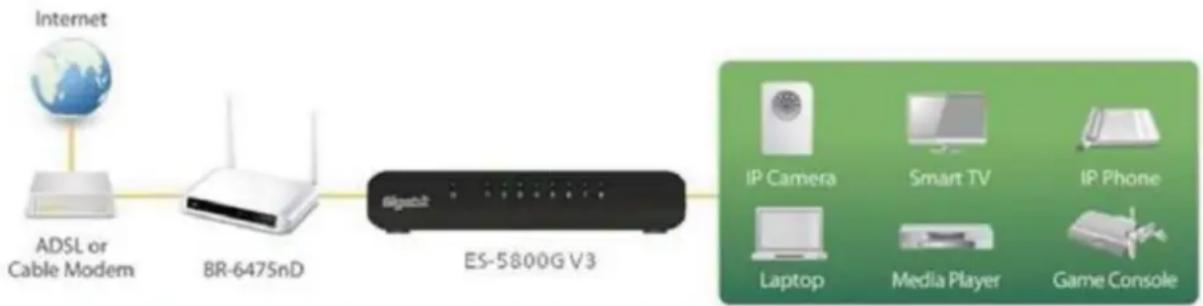

2. Verbinden mit Netzwerkgeräten

Die RJ-45-Ports des Switches unterstützen die Auto-MDI/MDI-X-Funktion, die es ermöglicht, diesen Switch mit geradlinigen Crow-over-Kabeln an eine Workstation oder einen Hub anzuschließen.

Schließen Sie ein Ende des Netzwerkkabels an den RJ-45-Anschluss auf der Rückseite des Switches an und verbinden Sie das andere Ende des Netzwerkkabels mit dem RJ-45-Anschluss des Netzwerkgeräts. Gehen Sie genauso vor, um alle RJ-45-Ports des Switches anzuschließen.

Die UTP-Netzwerkkabel müssen den EIA/TIA 568-Spezifikationen und dem Kategorie-5-Standard für die Datenübertragung entsprechen. Die maximale Länge eines UTP-Kabels zwischen dem Switch und den angeschlossenen Geräten beträgt 100 Meter.

Sobald das Netzwerkkabel an beiden Enden angeschlossen ist und das angeschlossene Netzwerkgerät eingeschaltet ist, sollte die grüne LNK/ACT-LED leuchten.


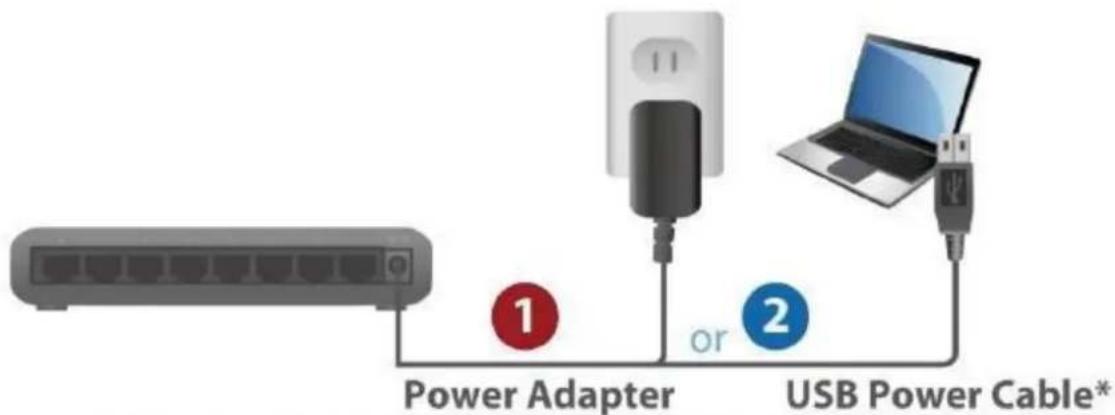

3. Anschluss an die Stromversorgung

Schließen Sie den Netzadapter an den Netzanschluss des Geräts an; die grüne Power-LED an der Vorderseite sollte leuchten.

Benötigt 1 A Strom - bitte stellen Sie sicher, dass Ihr USB-Anschluss ausreichend Strom liefern kann. Falls nicht, verwenden Sie den 5V DC-Adapter.

Problemlösung

1. Power-LED leuchtet nicht

Prüfen Sie, ob das Netzkabel ordnungsgemäß an den externen Netzadapter und die Steckdose angeschlossen ist. Vergewissern Sie sich, dass der Gleichstromanschluss fest in die Steckdose des Schalters eingesteckt ist.

2. Link/Activity leuchtet nicht, wenn eine Verbindung zu Geräten besteht

Überprüfen Sie den Netzschalter des an den Switch angeschlossenen Netzwerkgeräts; stellen Sie sicher, dass er eingeschaltet ist.

Überprüfen Sie das Netzwerkkabel; stellen Sie sicher, dass es ordnungsgemäß mit dem Switch und dem Netzwerkgerät verbunden ist.

Überprüfen Sie das Netzwerkkabel; vergewissern Sie sich, dass das UTP-Kabel den EIA/ TIA 568- und Kategorie-5-Spezifikationen entspricht.

[!] Wenden Sie sich an Ihren Händler, wenn das Problem weiterhin besteht.

COPYRIGHT

Deutsch: Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 2014/30/EU.
