| Produkttyp | Gigabit Desktop Switch |
| Modell | ES-5800G V3 |
| Marke | Edimax |
| Anzahl der Ports | 8 x RJ45 Gigabit |
| Unterstützte Kabel | UTP Kategorie 5e/6, maximale Länge 100 m |
| Auto-MDI/MDI-X | Ja |
| Stromversorgung | 5V DC über USB oder Netzadapter (1A erforderlich) |
| Betriebstemperatur | 0 °C bis 40 °C |
| Luftfeuchtigkeit (Betrieb) | 10% – 90% (nicht kondensierend) |
| Abmessungen (ca.) | 160 x 80 x 25 mm |
| Gewicht (ca.) | 200 g |
| Gehäuse | Metall, Desktop-Design |
| LED-Anzeigen | PWR (Strom), LNK/ACT (Link/Aktivität) pro Port |
| Switch-Technologie | Store-and-Forward |
| Netzstandard | IEEE 802.3, 802.3u, 802.3ab, 802.3x |
| Übertragungsrate | 10/100/1000 Mbit/s |
| Reinigung | Mit einem trockenen Tuch abwischen, keine Flüssigkeiten verwenden |
| Sicherheitshinweise | Nicht in der Nähe von Wasser oder Wärmequellen aufstellen, Lüftungsschlitze frei halten |
| Reparierbarkeit | Keine vom Benutzer austauschbaren Teile; bei Defekt Händler kontaktieren |
| Lieferumfang | Switch, Netzadapter, USB-Kabel, Kurzanleitung |
Häufig gestellte Fragen - ES-5800G V3 Edimax
Benutzerfragen zu ES-5800G V3 Edimax
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch ES-5800G V3 - Edimax und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ES-5800G V3 von der Marke Edimax.
BEDIENUNGSANLEITUNG ES-5800G V3 Edimax
Kurzanleitung zur Installation
11-2020 / v1.3
Edimax Technology Co., Ltd.
Bevor Sie den Router in Betrieb nehmen, überprüfen Sie bitte, ob etwas in der Verpackung fehlt, und wenden Sie sich an Ihren Händler, um das/die fehlende(n) Teil(e) zu reklamieren:
● Gigabit Desktop switch (1 pcs)
● Kurzanleitung zur Installation (1 pcs)
- Netzadapter (1 pcs)
- USB Stromkabel (1 pcs)

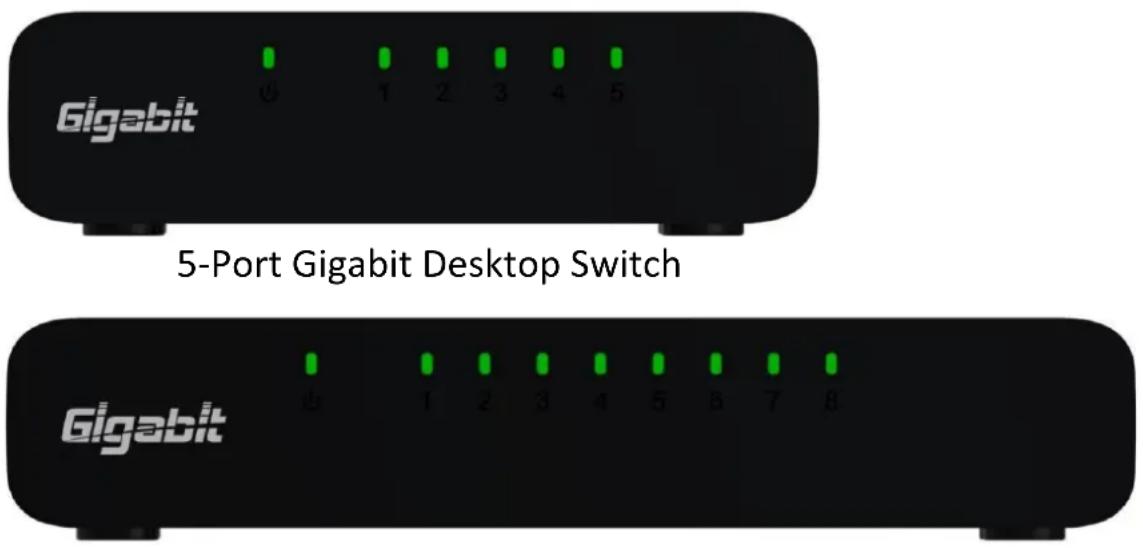

Vorderansicht
Bitte beachten Sie die folgende Beschreibung der Vorderansicht:

| LED Name | Lichtstatus | Beschreibung |
| PWR | An | Einschalten und korrekt mit Strom versorgen |
| Aus | Schalter nicht oder nicht korrekt mit Strom versorgt | |
| LNK/ACT | An | Der angeschlossene Anschluss |
| Aus | Der Anschluss ist nicht angeschlossen | |
| Blinken | Der Anschluss ist aktiviert und überträgt/empfängt Daten. |
Rückansicht

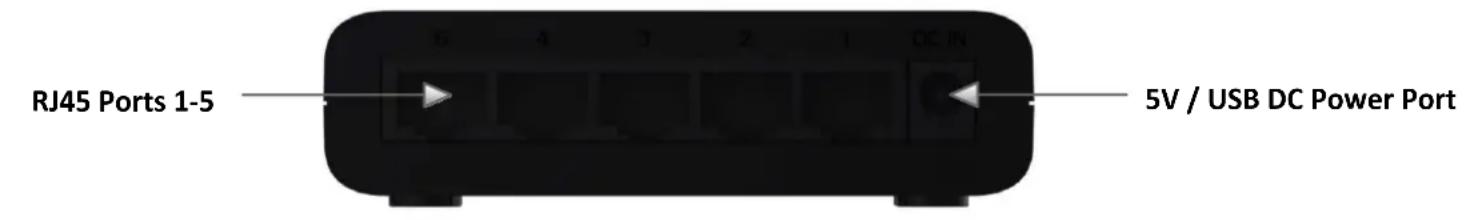

ES-5500G V3

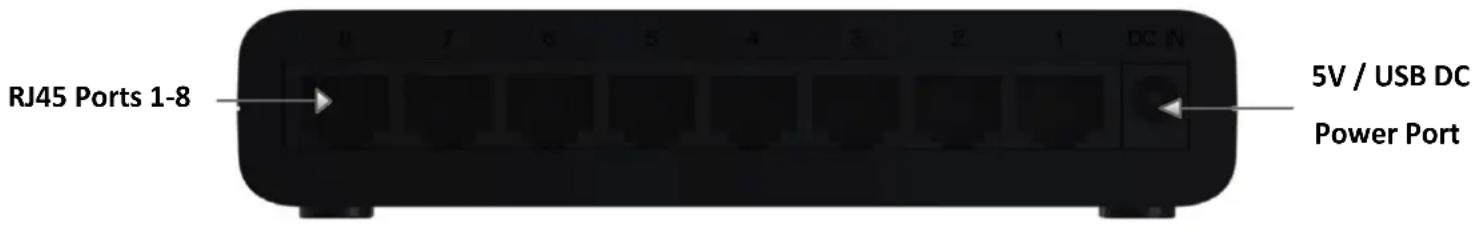

ES-5800G V3

1. Betriebsumgebung
Dieser Switching Hub muss innerhalb der spezifizierten Betriebstemperatur von 0\~40°C (32\~104°F) und Luftfeuchtigkeit (10\~90% nicht kondensierend) installiert und betrieben werden.
* Stellen Sie keine Gegenstände auf das Gerät.
* Verdecken Sie nicht die Lüftungsöffnungen an den Seiten des Geräts.
* Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizungen, Heizkörpern oder direkter Sonneneinstrahlung auf.
Verhindern Sie das Eindringen von Wasser und Feuchtigkeit in das Gerät, verwenden Sie ggf. einen Luftentfeuchter, um die Feuchtigkeit zu reduzieren.
2. Verbinden mit Netzwerkgeräten
Die RJ-45-Ports des Switches unterstützen die Auto-MDI/MDI-X-Funktion, die es ermöglicht, diesen Switch mit geradlinigen Crow-over-Kabeln an eine Workstation oder einen Hub anzuschließen.
Schließen Sie ein Ende des Netzwerkkabels an den RJ-45-Anschluss auf der Rückseite des Switches an und verbinden Sie das andere Ende des Netzwerkkabels mit dem RJ-45-Anschluss des Netzwerkgeräts. Gehen Sie genauso vor, um alle RJ-45-Ports des Switches anzuschließen.
Die UTP-Netzwerkkabel müssen den EIA/TIA 568-Spezifikationen und dem Kategorie-5-Standard für die Datenübertragung entsprechen. Die maximale Länge eines UTP-Kabels zwischen dem Switch und den angeschlossenen Geräten beträgt 100 Meter.
Sobald das Netzwerkkabel an beiden Enden angeschlossen ist und das angeschlossene Netzwerkgerät eingeschaltet ist, sollte die grüne LNK/ACT-LED leuchten.

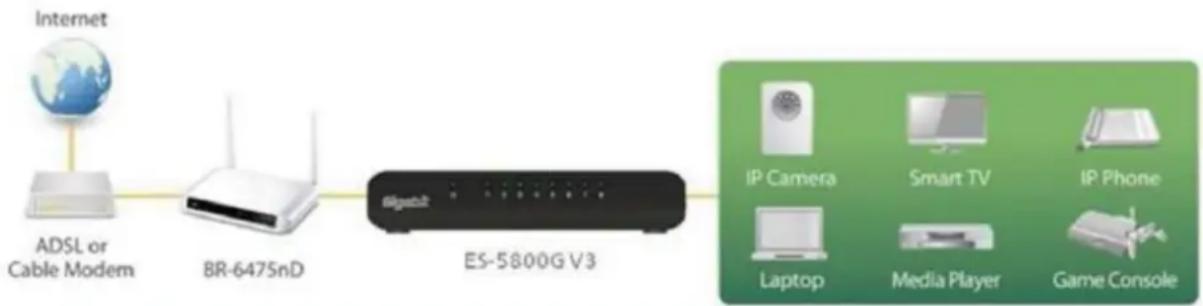

3. Anschluss an die Stromversorgung
Schließen Sie den Netzadapter an den Netzanschluss des Geräts an; die grüne Power-LED an der Vorderseite sollte leuchten.

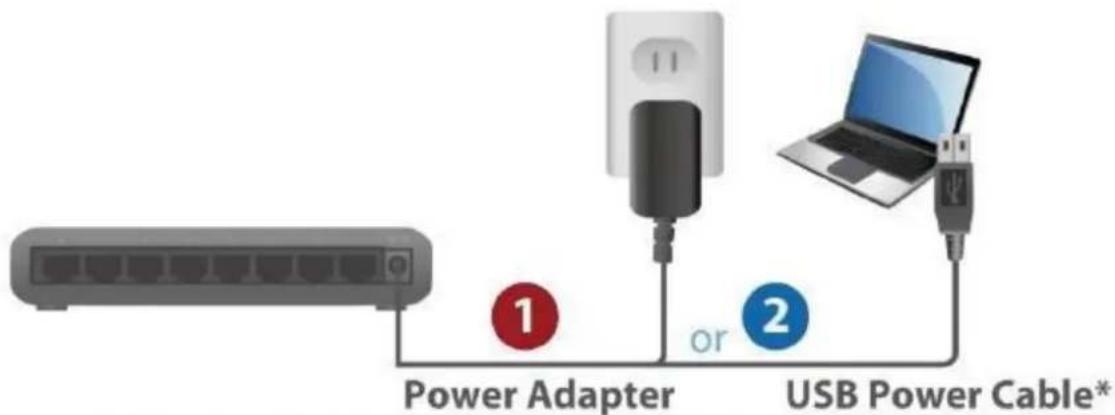

Benötigt 1 A Strom - bitte stellen Sie sicher, dass Ihr USB-Anschluss ausreichend Strom liefern kann. Falls nicht, verwenden Sie den 5V DC-Adapter.
Problemlösung
1. Power-LED leuchtet nicht
Prüfen Sie, ob das Netzkabel ordnungsgemäß an den externen Netzadapter und die Steckdose angeschlossen ist. Vergewissern Sie sich, dass der Gleichstromanschluss fest in die Steckdose des Schalters eingesteckt ist.
2. Link/Activity leuchtet nicht, wenn eine Verbindung zu Geräten besteht
Überprüfen Sie den Netzschalter des an den Switch angeschlossenen Netzwerkgeräts; stellen Sie sicher, dass er eingeschaltet ist.
Überprüfen Sie das Netzwerkkabel; stellen Sie sicher, dass es ordnungsgemäß mit dem Switch und dem Netzwerkgerät verbunden ist.
Überprüfen Sie das Netzwerkkabel; vergewissern Sie sich, dass das UTP-Kabel den EIA/ TIA 568- und Kategorie-5-Spezifikationen entspricht.
[!] Wenden Sie sich an Ihren Händler, wenn das Problem weiterhin besteht.
COPYRIGHT
Deutsch: Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 2014/30/EU.
