Produkttyp	Netzwerk-Switch, 5-Port Gigabit PoE+
Modell	ES-3305P
Anzahl Ports	5x Gigabit Ethernet (10/100/1000 Mbit/s)
PoE-Standard	IEEE 802.3af/at PoE+
PoE-Budget	ca. 55 W (gesamt)
Schaltkapazität	10 Gbit/s
MAC-Adresstabelle	2K Einträge
Abmessungen (B x T x H)	ca. 115 x 85 x 30 mm
Gewicht	ca. 0,5 kg
Stromversorgung	Externes Netzteil (48 V DC)
Lüfter	Lüfterlos (passive Kühlung)
Betriebstemperatur	0 °C bis 40 °C
Gehäusematerial	Metall
Montage	Desktop oder Wandmontage
LED-Anzeigen	Power, Link/Act, PoE
Zertifizierungen	CE, FCC
Lieferumfang	Switch, Netzteil, Montagematerial, Kurzanleitung
Garantie	2 Jahre
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nur in Innenräumen betreiben. Von Wasser und Feuchtigkeit fernhalten. Keine Gegenstände in die Lüftungsschlitze stecken.
Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Bei Defekt Fachpersonal kontaktieren.

Häufig gestellte Fragen - ES-3305P Edimax

Wie setze ich den Edimax ES-3305P auf die Werkseinstellungen zurück?

Der ES-3305P hat keine Reset-Taste. Ein Werksreset ist nicht vorgesehen, da es sich um einen unmanaged Switch handelt.

Welche PoE-Leistung steht pro Port zur Verfügung?

Jeder Port unterstützt PoE+ mit bis zu 30 W, das gesamte PoE-Budget beträgt ca. 55 W. Die Leistung wird automatisch verteilt.

Kann ich den Switch an der Wand montieren?

Ja, der Switch wird mit Montagematerial geliefert. Verwenden Sie die beiliegenden Schrauben und Dübel, um die Halterungen an der Wand zu befestigen.

Was bedeuten die LEDs am Edimax ES-3305P?

Die Power-LED leuchtet grün bei Stromversorgung. Die Link/Act-LED leuchtet grün bei Verbindung und blinkt bei Aktivität. Die PoE-LED leuchtet gelb, wenn PoE aktiv ist.

Unterstützt der Switch VLAN oder QoS?

Nein, der ES-3305P ist ein unmanaged Switch und bietet keine Konfigurationsmöglichkeiten wie VLAN oder QoS.

Welches Netzteil wird benötigt?

Der Switch benötigt ein externes Netzteil mit 48 V DC und mindestens 1,25 A. Das passende Netzteil ist im Lieferumfang enthalten.

Kann ich den Switch in einem Rack montieren?

Der ES-3305P ist für Desktop- oder Wandmontage ausgelegt. Rackmontage ist nicht vorgesehen, es sei denn, Sie verwenden ein separates Rackmontage-Kit.

Wie reinige ich den Switch richtig?

Schalten Sie den Switch aus und ziehen Sie das Netzteil ab. Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel.

Was ist die maximale Kabellänge für PoE?

Die maximale Kabellänge für Ethernet und PoE beträgt 100 Meter. Verwenden Sie Cat5e- oder Cat6-Kabel für beste Leistung.

Ist der Switch für den Außeneinsatz geeignet?

Nein, der ES-3305P ist nur für den Innenbereich geeignet. Er sollte an einem trockenen, gut belüfteten Ort ohne direkte Sonneneinstrahlung betrieben werden.

BEDIENUNGSANLEITUNG ES-3305P Edimax

Kurzanleitung zur Installation

11-2020 / v1.2

Edimax Technology Co., Ltd.

Bevor Sie diesen Schalter in Betrieb nehmen, überprüfen Sie bitte, ob etwas in der Verpackung fehlt, und wenden Sie sich an Ihren Händler, um das/die fehlende(n) Teil(e) zu reklamieren:

● Fast Ethernet Desktop-Switch
● Kurzanleitung zur Installation
- Netzadapter

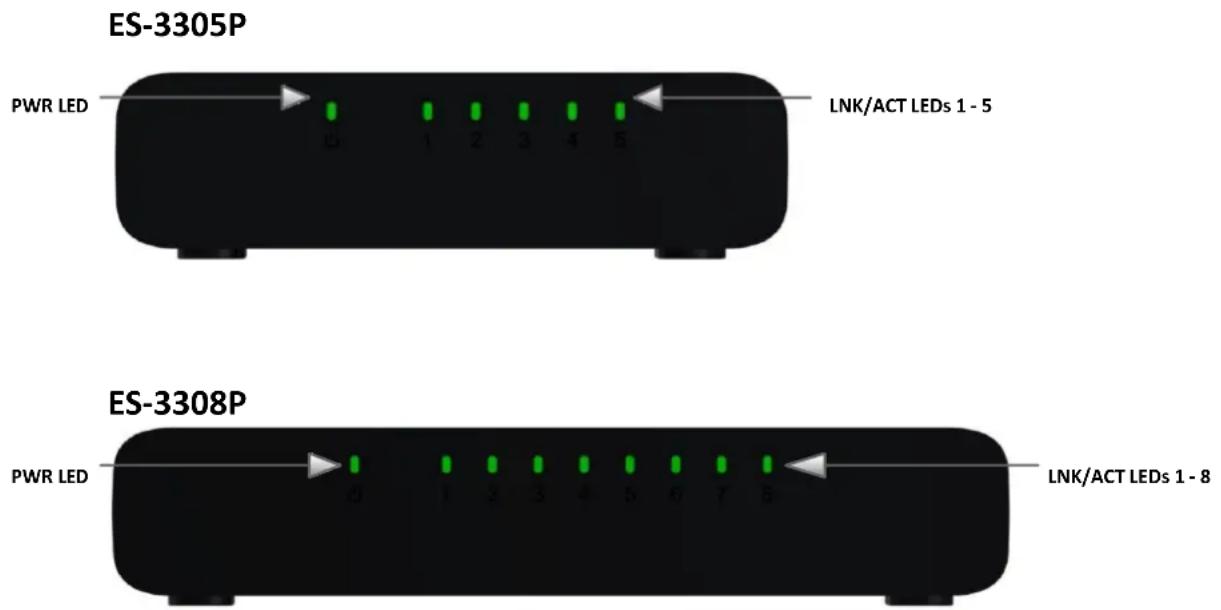

Frontplatte

LED Name	Licht-Status	Beschreibung
PWR	An	Switch ist eingeschaltet
	Aus	Switch ist ausgeschaltet
LNK/ACT	An	Entsprechender Anschluss ist angeschlossen
	Aus	Entsprechender Anschluss ist nicht angeschlossen
	Blinken	Der entsprechende Anschluss ist aktiv und überträgt/ empfängt Daten.

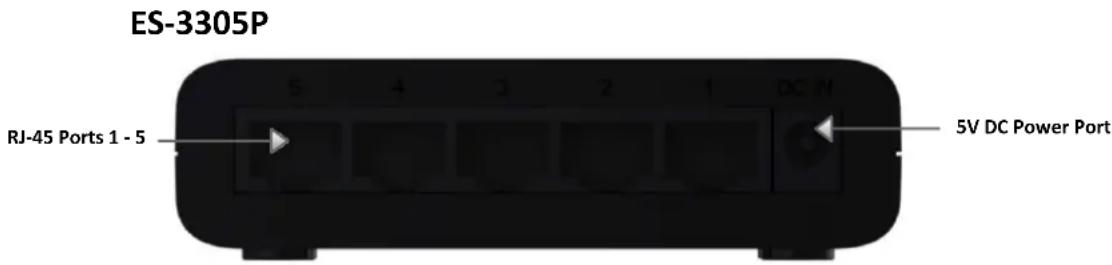

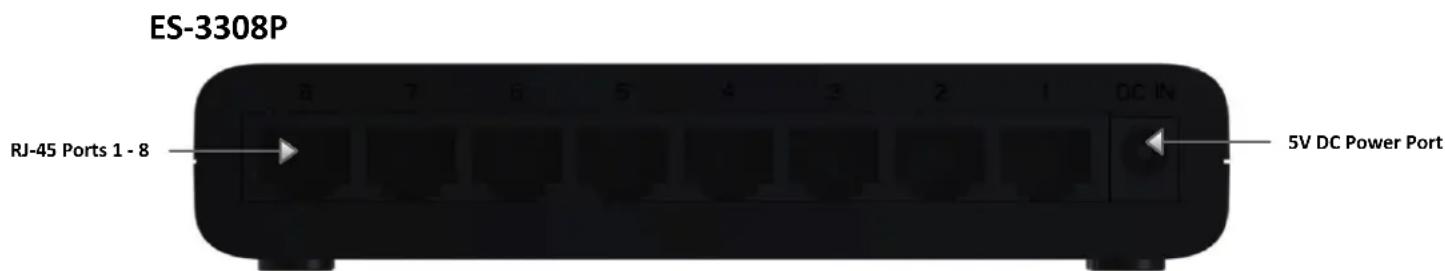

Rückwand

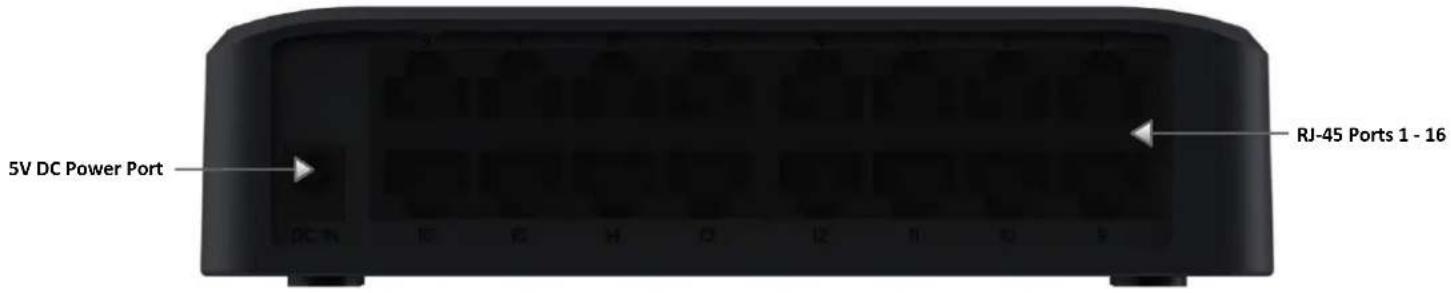

ES-3316P

Betriebsumgebung

Dieser Switching Hub muss innerhalb der spezifizierten Betriebstemperatur von 0\~40°C (32\~104°F) und Luftfeuchtigkeit (10\~90% nicht kondensierend) installiert und betrieben werden.

• Stellen Sie keine Gegenstände auf das Gerät.
• Blockieren Sie nicht die Lüftungsöffnungen an den Seiten des Geräts.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizungen, Heizkörpern oder in direkter Sonneneinstrahlung auf.
• Achten Sie darauf, dass das Gerät nicht mit Wasser in Berührung kommt. Ziehen Sie die Verwendung eines Luftentfeuchters in Betracht, um die Luftfeuchtigkeit zu reduzieren und das Eindringen von Feuchtigkeit in das Gerät zu verhindern.

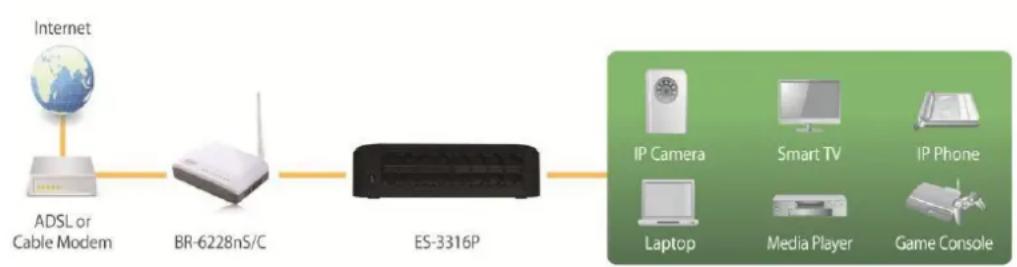

Verbinden mit Netzwerkgeräten

Die RJ-45-Ports des Switches unterstützen Auto-MDI/MDI-X, so dass der Switch sowohl mit Straight-Through- als auch mit Cross-Over-Kabeln an eine Workstation oder einen Hub angeschlossen werden kann.

Schließen Sie ein Ende des Netzwerkkabels an den RJ-45-Anschluss auf der Rückseite des Switches und das andere Ende des Netzwerkkabels an den RJ-45-Anschluss des Netzwerkgeräts an. Gehen Sie genauso vor, um alle RJ-45-Anschlüsse des Switches anzuschließen.

Die UTP-Netzwerkkabel müssen den EIA/TIA 568-Spezifikationen und dem Standard der Kategorie 5 für die Datenübertragung entsprechen. Die maximale Länge eines UTP-Kabelsegments zwischen dem Switch und den angeschlossenen Geräten beträgt 100 Meter (300ft).

Sobald das Netzwerkkabel an beiden Enden angeschlossen ist und das angeschlossene Netzwerkgerät eingeschaltet ist, sollte die grüne LNK/ACT-LED leuchten.


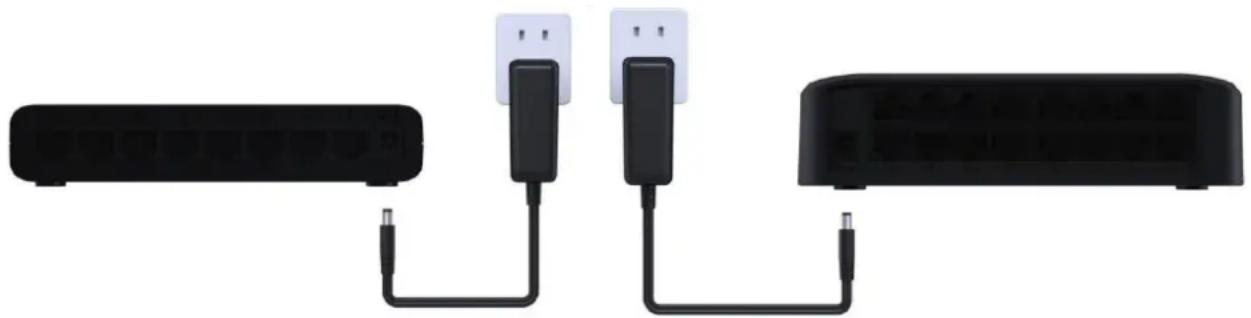

Anschluss an die Stromversorgung

Schließen Sie den Netzadapter an den Netzanschluss des Geräts an; die grüne Netz-LED an der Vorderseite sollte leuchten.

1. Power-LED leuchtet nicht

Prüfen Sie, ob das Netzkabel ordnungsgemäß an den externen Netzadapter und die Stromquelle angeschlossen ist. Vergewissern Sie sich, dass der Gleichstromanschluss fest in die Steckdose des Switches eingesteckt ist.

2. Link/Activity leuchtet nicht, wenn eine Verbindung zu Geräten besteht

• Stellen Sie sicher, dass das an den Switch angeschlossene Netzwerkgerät eingeschaltet ist.
• Überprüfen Sie das Netzwerkkabel; stellen Sie sicher, dass es richtig mit dem Switch und dem Netzwerkgerät verbunden ist.
• Überprüfen Sie das Netzwerkkabel; stellen Sie sicher, dass das UTP-Kabel den EIA/TIA 568- und Kategorie-5-Spezifikationen entspricht.

[!] Wenden Sie sich an Ihren Händler, wenn das Problem weiterhin besteht.

COPYRIGHT

Deutsch: Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 2014/30/EU.
