Produkttyp	USB-C-auf-HDMI/VGA-Adapter
Marke	Icy Box
Modell	IB-DK2103-C
Anschlüsse	1x USB Type-C (Host), 1x HDMI®, 1x VGA
Videoausgang (Einzel)	HDMI® bis 3840×2160@30 Hz, VGA bis 1920×1080@60 Hz
Videoausgang (Dual)	HDMI® und VGA gleichzeitig bis 1920×1080@60 Hz
Kompatibilität	Windows® / macOS® mit USB-C und DisplayPort™ Alt Mode; Thunderbolt™ 3
Systemvoraussetzungen	USB-C-Anschluss mit DisplayPort™ Alt Mode Unterstützung
Lieferumfang	IB-DK2103-C, Bedienungsanleitung
Reinigung	Mit trockenem Antistatiktuch reinigen, keine aggressiven Reinigungsmittel
Sicherheitshinweise	Vor elektrischer Spannung, Erstickungsgefahr, Überhitzung, Datenverlust und Umweltschutz beachten
Entsorgung	WEEE-konform, nicht im Hausmüll entsorgen
Hersteller	RaidSonic Technology GmbH, [e-mail]

Häufig gestellte Fragen - IB-DK2103-C Icy Box

Wie schließe ich den IB-DK2103-C an?

Verbinden Sie den USB Type-C-Stecker des Adapters mit Ihrem Computer. Schließen Sie dann ein HDMI®- oder VGA-Kabel (nicht im Lieferumfang) an den entsprechenden Anschluss des Adapters und an Ihren Monitor oder Beamer an.

Welche Auflösungen werden unterstützt?

Im Einzelbetrieb unterstützt HDMI® bis zu 3840×2160@30 Hz und VGA bis zu 1920×1080@60 Hz. Im Dualbetrieb liefern beide Ausgänge maximal 1920×1080@60 Hz.

Kann ich zwei Monitore gleichzeitig anschließen?

Ja, der Adapter unterstützt Dualausgabe. Schließen Sie sowohl HDMI® als auch VGA an. Unter Windows ist erweiterter Desktop möglich, unter macOS nur Spiegelmodus.

Ist der Adapter mit Thunderbolt 3 kompatibel?

Ja, der IB-DK2103-C ist kompatibel mit Thunderbolt™ 3 Type-C™ Anschlüssen.

Benötige ich Treiber?

Nein, der Adapter benötigt keine zusätzlichen Treiber. Er wird von gängigen Betriebssystemen wie Windows und macOS automatisch erkannt.

Funktioniert der Adapter auch mit meinem MacBook?

Ja, sofern Ihr MacBook über einen USB-C-Anschluss mit DisplayPort Alt Mode verfügt. Dualausgabe ist jedoch nur im Spiegelmodus möglich.

Kann ich den Adapter zur Stromversorgung nutzen?

Nein, der Adapter dient ausschließlich der Videoübertragung. Er unterstützt kein Power Delivery und lädt Ihren Computer nicht auf.

Wie reinige ich den Adapter?

Verwenden Sie ein trockenes Antistatiktuch. Vermeiden Sie aggressive Reinigungsmittel, um Kratzer oder Feuchteschäden zu vermeiden.

Was ist im Lieferumfang enthalten?

Der Lieferumfang umfasst den IB-DK2103-C Adapter und eine Bedienungsanleitung. HDMI®- und VGA-Kabel sind nicht enthalten.

Wie entsorge ich den Adapter?

Entsorgen Sie das Gerät nicht im Hausmüll, sondern gemäß der WEEE-Richtlinie an einer kommunalen Sammelstelle oder im Fachhandel.

BEDIENUNGSANLEITUNG IB-DK2103-C Icy Box

USB Type-C™ zu HDMI® und VGA Adapter

Sicherheitshinweise IB-DK2103-C

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen) Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten

Sicherheitshinweise IB-DK2103-C

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-DK2103-C

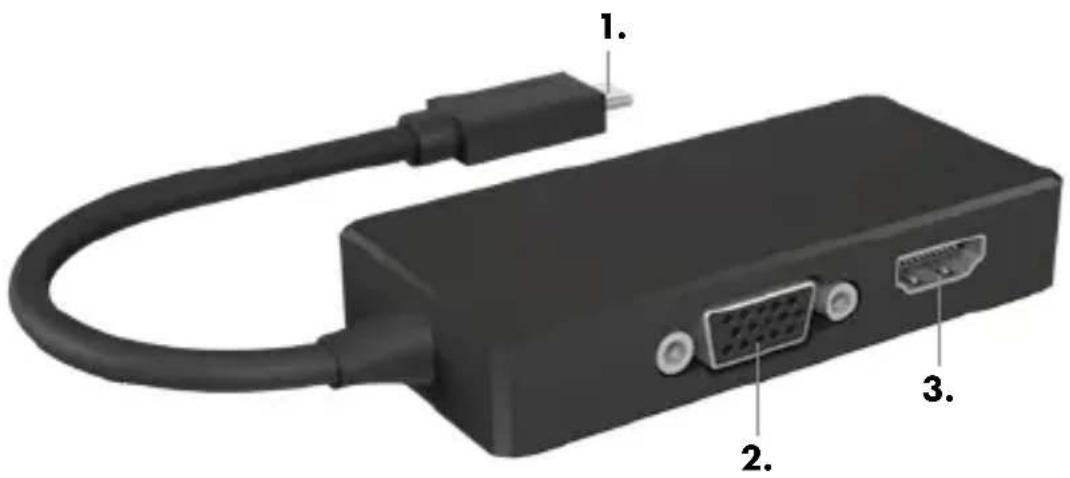

Overview

1. USB Type-C ^TM Host Computer Anschluss
2. VGA Videoschnittstelle bis zu 1920x1080@60 Hz
3. HDMI ^® Videoschnittstelle bis zu 3840x2160@30 Hz

Verpackungsinhalt

IB-DK2103-C, Handbuch

Einleitung

Der USB Type-C ^™ zu HDMI ^® und VGA 2-in-1 Adapter ermöglicht es einen USB Type-C ^™ (Thunderbolt ^™ 3 Type-C ^™ ) fähigen Computer gleichzeitig per HDMI ^® - und VGA-Kabel (nicht enthalten) mit entsprechenden Fernsehern, Monitoren oder Beamern zu verbinden.

Spezifikationen

- Einzelausgabe:

High Speed HDMI®: bis zu 3840x2160@30 Hz

VGA: bis zu 1920x1080@60 Hz

- Dualausgabe:

HDMI® und VGA: 2x bis zu 1920x1080@60 Hz

Handbuch IB-DK2103-C

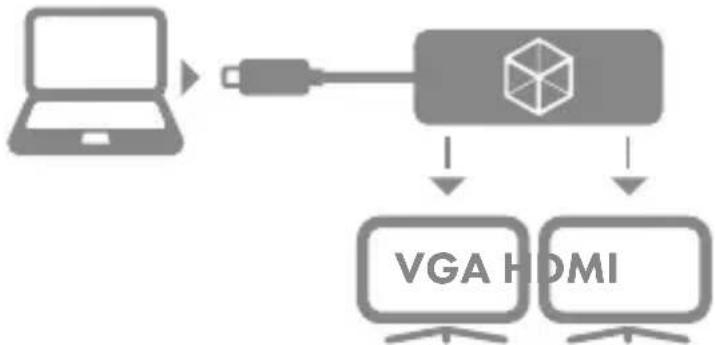

Verwendung

1. USB Type-C ^TM : Verbinden Sie den Adapter mit dem USB Type-C ^TM Anschluss Ihres Computers.

2. HDMI ^® / VGA: Wählen Sie einen oder beide Videoausgabean-schlüsse und verbinden Ihre Fernseher, Monitore oder Beamer mit entsprechenden Kabeln (nicht im Lieferumfang).

3. Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Systemvoraussetzungen

• Es lassen sich zwei HDMI ^® und VGA Monitore zur selben Zeit über den Adapter verwenden
• Windows ^ / macOS ^ Computer mit USB Type-C ^TM und DisplayPort ^TM Alt Mode Unterstützung keine MST Unterstützung für macOS ^ Computer (Dualausgabe nur im Spiegelmodus)
• Das Produkt ist kompatibel mit Thunderbolt ^TM 3 Type-C ^TM ausgestatteten Computern.
