Produkttyp	Kompakter Audiomixer / Aufnahmemixer
Modell	MRS-1002USB
Marke	Omnitronic
Kanäle	2 Mono + 4 Stereo (insgesamt 6 Eingänge)
USB-Schnittstelle	Vollduplex USB 2.0 (Typ B), Aufnahme & Wiedergabe
Mikrofoneingänge	2x XLR symmetrisch (Phantomspeisung +48 V wählbar)
Line-Eingänge (Mono)	2x 6,3 mm Klinke symmetrisch
Line-Eingänge (Stereo)	4x 6,3 mm Klinke L/R symmetrisch
Hauptausgang	6,3 mm Klinke L/R unsymmetrisch (650 mV)
Kontrollraumausgang	6,3 mm Klinke L/R unsymmetrisch (2 V)
Aux-Send-Ausgang	6,3 mm Klinke unsymmetrisch (2 V)
Kopfhörerausgang	6,3 mm Klinke Stereo (max. 6 V, min. Impedanz 8 Ω)
Tape-Eingang/Ausgang	RCA L/R (Eingang 100 mV, Ausgang 2 V)
Stereo-Aux-Rücklauf	6,3 mm Klinke L/R symmetrisch (100 mV)
Klangregelung pro Kanal	Hoch: ±15 dB bei 12 kHz, Mitten: ±15 dB bei 2,5 kHz, Tief: ±15 dB bei 80 Hz
Phantomspeisung	+48 V schaltbar für alle Mikrofoneingänge
LED-Pegelanzeige	4-stellig stereo, Master oder Tape/USB-Quelle
Frequenzbereich	20 – 20.000 Hz
Klirrfaktor (THD)	< 0,05%
Signal-Rausch-Abstand	> 74 dB
Stromversorgung	230 V AC, 50 Hz über mitgeliefertes Netzteil (17 V DC 27 W)
Abmessungen (B x T x H)	260 x 189 x 72 mm
Gewicht	1,7 kg
Gehäuse	Robustes Metall
Betriebstemperatur	-5°C bis +45°C
Reinigung	Mit einem feuchten, fusselfreien Tuch reinigen; keine Alkohol- oder Lösungsmittel. Vor der Reinigung vom Stromnetz trennen.
Sicherheitsklasse	Schutzklasse III (nur mit mitgeliefertem Netzteil betreiben)

Häufig gestellte Fragen - MRS-1002USB Omnitronic

Wie schließe ich ein Mikrofon an den MRS-1002USB an?

Verwenden Sie ein symmetrisches XLR-Kabel, um Ihr Mikrofon an einen der Mono-Eingangskanäle (CH 1 oder CH 2) anzuschließen. Bei Kondensatormikrofonen drücken Sie die Taste PHANTOM 48V, um die Phantomspeisung zu aktivieren. Stellen Sie sicher, dass die Kanalverstärkung und die Lautstärkeregler entsprechend eingestellt sind.

Kann ich Audio direkt auf meinen Computer aufnehmen?

Ja, schließen Sie den Mischer über den USB-Anschluss (Typ B) an Ihren Computer an. Der Mischer wird als standardmäßiges USB-Audiogerät erkannt. Wählen Sie ihn in Ihrer Software als Aufnahmegerät aus. Das Mastersignal wird zur Aufnahme an den Computer gesendet.

Wie kann ich Audio über Kopfhörer überwachen?

Schließen Sie Kopfhörer an die PHONES-Buchse (6,3 mm) an. Verwenden Sie den CTRL RM/PHONES-Lautstärkeregler, um die Lautstärke einzustellen. Drücken Sie TAPE/USB TO CTRL RM/PHONES, um den Tape/USB-Eingang anstelle des Mastersignals zu überwachen.

Wozu dienen AUX SEND und RETURN?

Der AUX SEND-Ausgang sendet eine Mischung der Kanalsignale an ein externes Effektgerät. Das bearbeitete Signal kehrt über den STEREO AUX RETURN-Eingang zurück und wird in den Master-Mix eingemischt. Verwenden Sie die AUX SEND-Regler pro Kanal und den MASTER AUX SEND-Regler für den Gesamtpegel.

Wie vermeide ich Übersteuerung oder Verzerrung?

Beobachten Sie die CLIP-LED auf jedem Kanal. Leuchtet sie dauerhaft, reduzieren Sie den GAIN-Regler oder senken Sie die Klangregler. Passen Sie auch die Ausgangspegel der angeschlossenen Quellen an. Die Master-Pegelanzeigen sollten für ein optimales Signal um 0 dB bleiben.

Kann ich den Mischer mit Mac und Windows verwenden?

Ja, der Mischer ist sowohl mit Mac als auch Windows ohne zusätzliche Treiber kompatibel. Er wird als standardmäßiges USB-Audiogerät angezeigt. Konfigurieren Sie Ihre Audioeinstellungen, um den Mischer sowohl als Wiedergabe- als auch als Aufnahmegerät zu verwenden.

Wie richte ich die Phantomspeisung richtig ein?

Drücken Sie die PHANTOM 48V-Taste nur, wenn Sie Kondensatormikrofone verwenden, die +48 V benötigen. Die LED neben der Taste leuchtet auf. Achtung: Schließen Sie keine unsymmetrischen Mikrofone an, wenn die Phantomspeisung aktiv ist, da sie beschädigt werden können. Es wird empfohlen, die Phantomspeisung bei ausgeschaltetem Mischer oder minimalen Ausgangspegeln zu aktivieren.

Was soll ich tun, wenn ich Brummen durch Masseschleifen höre?

Masseschleifen können auftreten, wenn der Mischer sowohl mit einem Computer als auch einem geerdeten Gerät (z. B. Verstärker) verbunden ist. Verwenden Sie einen Massetrenner (wie Omnitronic LH-082) an der Audioverbindung, um das Brummen zu beseitigen.

Wie kann ich den Mischer reinigen?

Trennen Sie das Netzteil vor der Reinigung. Verwenden Sie ein weiches, fusselfreies, leicht feuchtes Tuch. Verwenden Sie keine Alkohol-, Lösungsmittel- oder Scheuermittel. Vermeiden Sie, dass Feuchtigkeit in das Gerät gelangt.

Welche Abmessungen und welches Gewicht hat der MRS-1002USB?

Der Mischer misst 260 x 189 x 72 mm (BxTxH) und wiegt ca. 1,7 kg. Er hat ein kompaktes Metallgehäuse, das für den tragbaren Einsatz geeignet ist.

BEDIENUNGSANLEITUNG MRS-1002USB Omnitronic

Kompaktes Audiomischpult

• Kompaktes Audiomischpult mit 6 Eingängen und USB-Schnittstelle
• Integriertes USB-Audio-Interface erlaubt Aufnahmen und Wiedergabe mit einem Computer (PC und Mac)
  • Full-Duplex-USB-Port für gleichzeitige Aufnahme und Wiedergabe
  • 2 Mono-Eingangskanäle mit Gain-Regler, 3-fach-EQ und Pan-Regler
  • 4 Stereo-Eingangskanäle mit 3-fach-EQ und Balance-Regler
• Regelbarer Stereo-Aux-Send-Ausgang; Aux-Return-Eingang
• Tape-Eingang und -Ausgang
• Separate Ausgänge für Main Mix und Control Room
  • Regelbarer Kopfhörerausgang
  • +48 V Phantomspeisung zentral zuschaltbar
• Präzise 4-stellige Stereo-LED-Pegelanzeige
• Spannungsversorgung über mitgeliefertes Netzteil
  • Stabiles, kompaktes Metallgehäuse

1 EINFÜHRUNG 4
2 SICHERHEITSHINWEISE 4
3 BESTIMMUNGSGEMÄSSE VERWENDUNG 5
4 BEDIENELEMENTE UND ANSCHLÜSSE....6
5 INBETRIEBNAHME 9
6 REINIGUNG UND WARTUNG....11
7 TECHNISCHE DATEN 11

Table of Contents

1 INTRODUCTION 12
2 SAFETY INSTRUCTIONS 12
3 OPERATING DETERMINATIONS.... 13
4 OPERATING ELEMENTS & CONNECTIONS.... 14
5 SETTING INTO OPERATION 17
6 CLEANING AND MAINTENANCE 19
7 TECHNICAL SPECIFICATIONS.... 19

1

EINFÜHRUNG

Wir freuen uns, dass Sie sich für ein Produkt von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.

ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig.

Diese Bedienungsanleitung gilt für die Artikelnummer 10040271. Die neueste Version finden Sie online: www.omnitronic.de.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

2

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau des Geräts entspricht der Schutzklasse III. Das Gerät darf nur mit einem passenden Netzteil betrieben werden. Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel verwenden! Vorher vom Netz trennen. Im Geräteinneren befinden sich keine zu wartenden Teile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

3

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der MRS-1002USB ist ein kompakter Audiomixer mit USB-Schnittstelle für die Aufnahme und Wiedergabe mit einem Computer (PC und Mac). Der Mixer verfügt über zwei Mono-Eingangskanäle mit Mikrofon-/Line-Eingang und vier Stereo-Eingangskanäle mit Line-Eingang. Außerdem sind ein Effektweg, Anschlüsse für einen Recorder und separate Ausgänge für eine PA-Anlage und eine Monitoranlage vorhanden.

Das Gerät benötigt eine Betriebsspannung von 17 V Gleichspannung, die von dem mitgelieferten Netzteil zur Verfügung gestellt wird.

Das Gerät wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das System von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die maximale relative Luftfeuchte beträgt 100 % bei einer Umgebungstemperatur von 25° C. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4

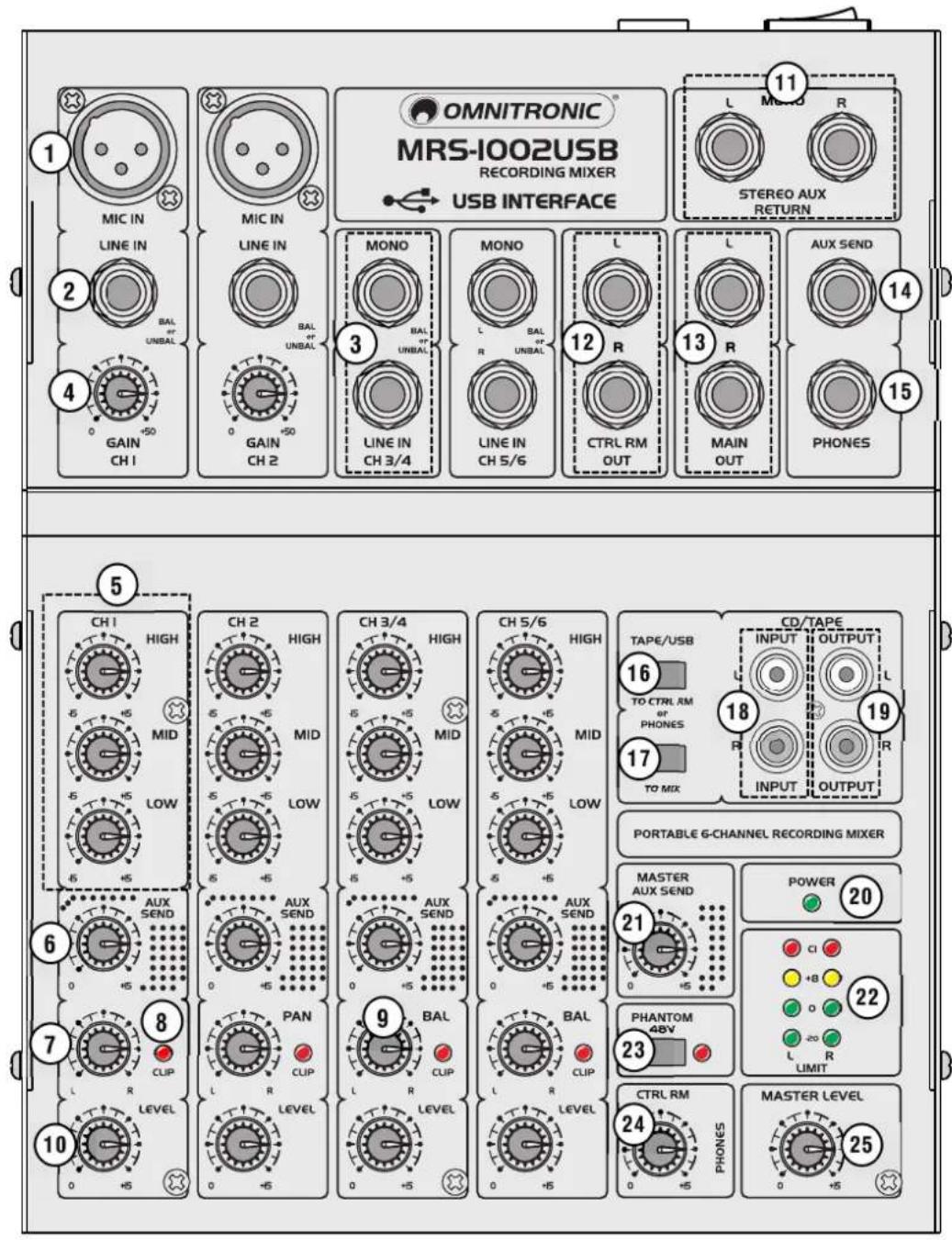

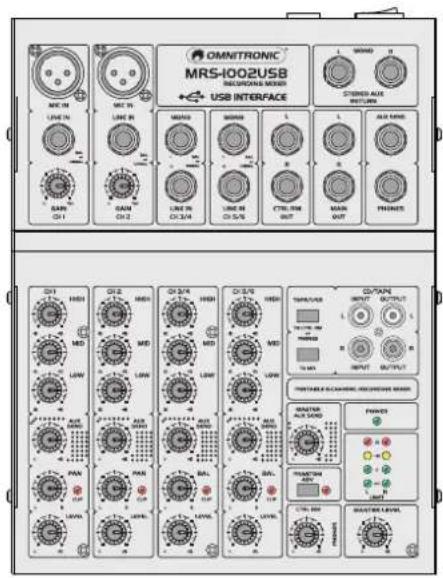

BEDIENELEMENTE UND ANSCHLÜSSE

1 Mikrofoneingang MIC INSymmetrische XLR-Buchse für die Mono-Kanäle zum Anschluss eines Mikrofons. Für Kondensatormikrofone lässt sich über die Taste PHANTOM eine 48-V-Phantomspeisung aktivieren.

2 Eingang LINE INSymmetrische 6,3-mm-Klinkenbuchse für die Mono-Kanäle zum Anschluss von Geräten mit Line-Pegel (z. B. Musik-instrument).

3 Eingang LINE INSymmetrische 6,3-mm-Klinkenbuchsen L/R für die Stereo-Kanäle zum Anschluss von Geräten mit Line-Pegel (z. B. Musikinstrument). Verwenden Sie bei Anschluss eines Mono-Geräts nur die obere Buchse L/MONO.

4 Regler GAINRegelt die Eingangsverstärkung für den Mikrofon- und Line-Eingang der Mono-Kanäle.

5 KlangreglerZum Einstellen der die Höhen (HIGH), Mitten (MID) und Bässe (LOW).

6 Regler AUX SENDRegelt den Signalanteil des Kanals im Effektweg, der am Ausgang AUX SEND zur Verfügung steht.

7 Panorama-ReglerZum Positionieren das Mono-Signals im Stereo-Klangbild für die Mono-Kanäle.

8 Übersteuerungsanzeige CLIP

9 Balance-ReglerRegelt die Balance rechts/links für das Stereo-Signal für die Stereo-Kanäle.

10 PegelreglerZum Mischen des Kanalsignals auf das Mastersignal.

11 Eingang STEREO AUX RETURNEingang (6,3-mm-Klinkenbuchsen L/R, unsym.) zum Anschluss eines Effektgeräts oder einer zusätzlichen Line-Tone quelle. Verwenden Sie bei Anschluss eines Mono-Geräts nur die linke Buchse L/MONO.

12 Ausgang CTRL RM OUTAusgang (6,3-mm-Klinkenbuchsen L/R, unsym.) zum Anschluss des Verstärkers einer Monitoranlage.

13 Ausgang MAIN OUTHauptausgang für das Mastersignal (6,3-mm-Klinkenbuchsen L/R, unsym.) zum Anschluss eines Verstärkers oder eines zweiten Mischpults.

14 Ausgang AUX SENDMono-Ausgang (6,3-mm-Klinkenbuchse, unsym.) zum Anschluss an den Eingang eines Effektgeräts.

15 Kopfhöreranschluss PHONES6,3-mm-Klinkenbuchse zum Anschluss eines Stereo-Kopfhörers (Impedanz min. 8 Ω).

16 Taste TAPE TO CTRL RM/PHONESBei gedrückter Taste wird das Signal am Eingang CD/TAPE INPUT und der USB-Buchse auf die Abhörausgänge CTRL RM OUT und PHONES geschaltet und über die Pegelanzeige angezeigt.

17 Taste TAPE/USB TO MIXBei gedrückter Taste wird das Signal am Eingang CD/TAPE INPUT und der USB-Buchse auf den Masterkanal geschaltet.

18 Eingang CD/TAPE INPUTStereo-Eingang (Cinch, L/R) zum Anschluss an den Ausgang eines Aufnahmegeräts oder eines anderen Wiedergabegeräts (z. B. CD-Player).

19 Ausgang TAPE OUTStereo-Ausgang (Cinch, L/R) für das Mastersignal zum Anschluss an den Eingang eines Aufnahmegeräts oder auch eines Verstärkers.

20 Betriebsanzeige

21 Pegelregler MASTER AUX SEND

Regelt den Pegel des Gesamtsignals des Effektwegs am Ausgang AUX SEND.

22 LED-Pegelanzeige

4-fache LED-Anzeigen für den Pegel des Mastersignals oder des Eingangssignals der Buchsen CD/TAPE INPUT und der USB-Buchse bei gedrückter Taste TAPE TO CTRL RM/PHONES.

23 Taste PHANTOM 48V mit LED

Bei gedrückter Taste wird für alle Mikrofoneingänge MIC eine 48-V-Phantomspeisung zugeschaltet, die zumeist für Kondensatormikrofone benötigt wird (LED leuchtet).

Achtung! Ist die Phantomspeisung zugeschaltet, dürfen keine Mikrofone mit unsymmetrischem Ausgang angeschlossen sein, da diese beschädigt werden können.

24 Pegelregler CTRL RM/PHONES

Zum Einstellen der Lautstärke an den Abhörausgängen CTRL RM OUT und PHONES.

25 Master-Pegelregler

Pegelregler für das Mastersignal, das über die Buchsen MAIN OUT, CD/TAPE OUTPUT, und die USB-Buchse ausgegeben wird und über die Ausgänge CTRL RM OUT und PHONES abgehört werden kann.

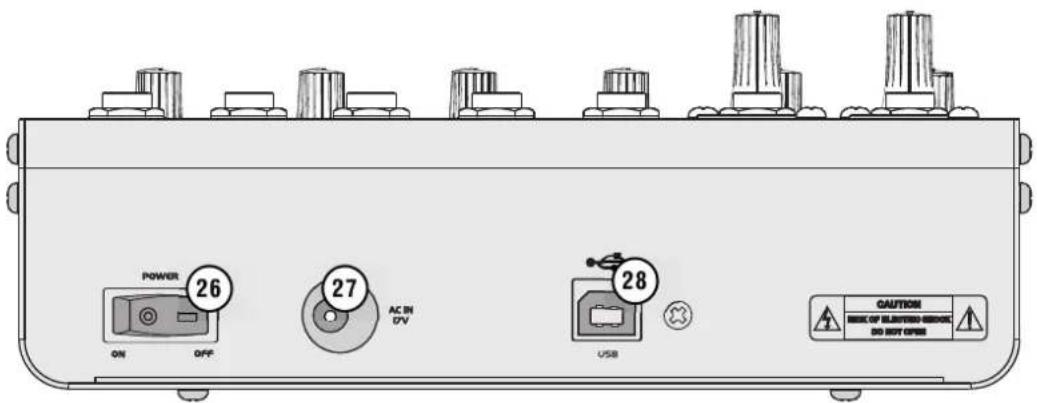

26 Netzschalter

27 Netzanschluss

Stecken Sie hier das beiliegende Netzteil ein.

28 USB-Anschluss

Zur Verbindung mit einem Computer. Über den USB-Anschluss können Audiodaten in beide Richtungen zwischen Computer und Mixer übertragen werden. Verwendung als Eingang: Bei gedrückter Taste TAPE/USB TO MIX werden vom Computer kommende Audiodaten auf den Masterkanal geschaltet; bei gedrückter Taste TAPE/USB TO CTRL RM/PHONES lassen sich die Audiodaten an den Abhörausgängen CTRL RM OUT und PHONES abhören. Verwendung als Ausgang: Die USB-Buchse gibt das digitale Mastersignal aus.

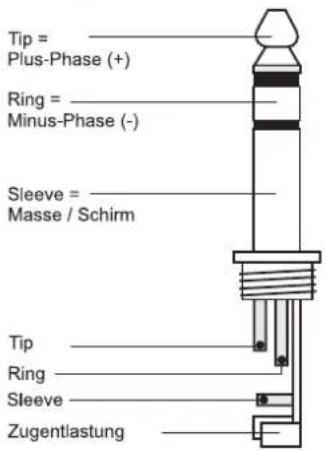

Symmetrische Betriebsart mit 6,35-mm-Stereo-Klinkenstecker

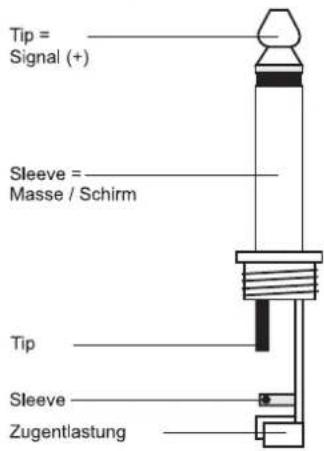

Unsymmetrische Betriebsart mit 6,35-mm-Mono-Klinkenstecker

Symmetrische XLR-Verbindung

1 = Masse / Schirm
2 = Plus-Phase (+)
3 = Minus-Phase (-)
Um eine XLR-Verbindung unsymmetrisch anzuschließen, müssen Pin 1 und 3 gebrückt werden.

5

INBETRIEBNAHME

Ein- und Ausschalten

1 Stellen Sie vor dem Einschalten die Ausgangsregler MASTER LEVEL und CTRL RM auf Minimum, um Einschaltgeräusche zu vermeiden.
2 Schalten Sie bei Verwendung von phantomgespeisten Mikrofonen die Phantomspeisung (+48 V) an den XLR-Eingängen zu. Drücken Sie dazu die Taste PHANTOM 48V. Die Kontrollanzeige neben der Taste leuchtet.

ACHTUNG!

• Wird die Phantomspeisung zugeschaltet, dürfen keine unsymmetrischen Mikrofone an den
  Eingängen angeschlossen sein. Andernfalls können diese Mikrofone beschädigt werden. Nehmen Sie während der Stabilisierungsphase (etwa eine Minute) keine Veränderungen an den Anschlüssen vor.
• Um Schaltgeräusche zu vermeiden, betätigen Sie die Taste PHANTOM POWER nur, wenn das Mischpult ausgeschaltet oder die Ausgangsregler auf Minimum gestellt sind.

3 Schalten Sie das Mischpult mit dem Netzschalter ein. Die Betriebsanzeige leuchtet. Schalten Sie anschließend die nachfolgenden Audiogeräte ein. Schalten Sie das Mischpult nach dem Betrieb wieder mit dem Netzschalter aus.

Grundeinstellung

Jeder Eingangskanal sollte auf den gleichen Pegel eingestellt werden, um ein gleichmäßiges Klangbild zu gewährleisten. Gehen Sie für jeden Eingangskanal wie folgt vor:

1 Drehen Sie den Gain-Regler, den Lautstärkeregler, die Klangregler und Pan-/Balance-Regler auf Mittelstellung.
2 Geben Sie zum Aussteuern eines Eingangskanals ein Tonsignal auf den Kanal.
3 Drehen Sie den Master-Regler für die Gesamtlautstärke soweit auf, dass die nachfolgenden Einstellungen gut über eine angeschlossene PA-Anlage zu hören sind.
4 Stellen Sie bei einem Mono-Kanal den Gain-Regler so ein, dass LED-Pegelanzeige bei 0 dB leuchtet. Bei einem Stereo-Kanal drehen Sie den Lautstärkeregler LEVEL so weit auf, dass LED-Pegelanzeige bei 0 dB leuchtet.
5 Stellen Sie mit den Klangreglern das gewünschte Klangbild ein. Durch Verstellen der Regler lassen sich die Höhen (Regler HIGH), Mitten (Regler MID) und Bässe (Regler LOW) anheben bzw. stark senken. Stehen die Regler in Mittelstellung, findet keine Frequenzgangbeeinflussung statt.
6 Verwenden Sie für die Mono-Kanäle den Panoramaregler PAN, um die Mono-Signale im Stereo-Klangbild platzieren und für die Stereo-Kanäle den Regler BAL, um die Balance der Stereo-Signale einstellen.
7 Die LED CLIP dient als Übersteuerungsanzeige, mit der sich die Aussteuerung des Kanals grob kontrollieren lässt. Leuchtet sie permanent, reduzieren Sie die Eingangsverstärkung und/oder drehen Sie die Klangregler zurück bzw. reduzieren den Ausgangspegel der Tonquelle.
8 Wiederholen Sie die Pegel- und Klangeinstellung für weitere belegte Kanäle in der oben beschriebenen Weise.
9 Sind alle Einstellungen zur Pegelanpassung und alle Klangeinstellungen durchgeführt, können mit den Lautstärkereglern die Signale aller verwendeten Tonquellen im gewünschten Lautstärkeverhältnis gemischt werden.
10 Stellen Sie mit dem Master-Regler anhand der LED-Pegelanzeige den endgültigen Pegel ein, der an den Masterausgängen zur Verfügung steht. Optimale Aussteuerung wird in der Regel bei 0 dB erreicht. Ist der Ausgangspegel jedoch für das nachfolgende Gerät zu hoch, muss das Mastersignal entsprechend niedriger ausgesteuert werden. Bei Übersteuerung leuchten die roten Anzeigen CLIP.

Betrieb mit einem Computer

Über den USB-Anschluss können digitale Audiosignale in beide Richtungen zwischen Mischpult und Computer übertragen werden. Sobald der Mixer mit einem Computer verbunden ist, wird er als USB-Audiogerät erkannt und die erforderlichen Treiber werden installiert.

1 Mit den Standardwerkzeugen Ihres Windows- und Mac-Betriebssystems können Sie den Mixer konfigurieren: Für die Datenübertragung vom Computer zum Mixer muss die USB-Schnittstelle als Wiedergabegerät angewählt sein. Für die Datenübertragung vom Mixer zum Computer muss die USB-Schnittstelle des Mixers als Aufnahmegerät angewählt sein.
2 Rufen Sie Ihre Abspiel-/Aufnahmesoftware auf und nehmen Sie dort die erforderlichen Einstellungen für die Tonwiedergabe über das Mischpult bzw. die Tonaufnahme vom Mischpult vor.
3 Das vom Computer kommende Audiosignal kann mit der Taste TAPE/USB TO MIX auf den Masterkanal geschaltet werden. Mit der Taste TAPE/USB TO CTRL RM/PHONES lässt es sich über Kopfhörer und eine Monitoranlage abhören.
4 Für die Aufnahme mit einem Computer gibt die USB-Buchse gibt das digitale Mastersignal aus. Hinweis: Wenn der Mixer sowohl mit einem Computer als auch mit einem Gerät verbunden ist, das über das Netzkabel geerdet ist (z. B. Verstärker), können aufgrund von Masseschleifen Brummstörungen auftreten. Um diese Störungen zu beseitigen, verbinden Sie den Mixer über einen Massetrennfilter (z. B. OMNITRONIC LH-082) mit dem Gerät.

Effektweg einstellen

Das Effektgerät muss am Ausgang AUX SEND und am Eingang STEREO AUX RETURN angeschlossen sein.

1 Damit die nachfolgenden Einstellungen gut hörbar sind, drehen Sie den Regler MASTER AUX SEND in die Mittelposition.
2 Mit den Reglern AUX SEND mischen Sie die Kanalsignale auf den Effektweg. Der Signalabgriff ist nach dem Lautstärkeregler, d. h. der Effektanteil eines Kanals ist immer proportional zum eingestellten Kanalpegel.
3 Stellen Sie mit dem Regler MASTER AUX SEND den Pegel für das Gesamtsignal des Effektwegs, das auf den Eingang des Effektprozessors gegeben wird ein. Das vom Effektgerät zurückkommende Signal wird über die Buchsen STEREO AUX RETURN auf das Mastersignal gemischt.

Abhören über Kopfhörer und Monitoranlage

1 Ist die Tasten TAPE/USB TO CTRL RM/PHONES nicht gedrückt, lässt sich das mit dem Master-Regler eingestellte Mastersignal über die Ausgänge CTRL RM OUT und PHONES abhören und von der LED-Pegelanzeige anzeigen. Der Regler CTRL RM/PHONES bestimmt die Abhörlautstärke.
2 Drücken Sie die Taste TAPE TO CTRL RM/PHONES, um das Eingangssignal der Buchsen TAPE IN und der USB-Buchse abzuhören und anzuzeigen.

6

REINIGUNG UND WARTUNG

LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

7

TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~ über mitgeliefertes Netzteil
Gesamtanschlusswert: 27 W
Eingänge/Empfindlichkeit:
2 x Mic, mono 0,5 mV, XLR symmetrisch
2 x Line In, mono 1 mV, Klinke symmetrisch
2 x Line In, stereo 10 mV, Klinke L/R symmetrisch
1 x Stereo-Aux-Return 100 mV, Klinke L/R symmetrisch
1 x Tape In	100 mV, Cinch L/R
Ausgänge/Pegel:
1 x Main Out	650 mV, Klinke L/R unsymmetrisch
1 x Control Room Out	2 V, Klinke L/R unsymmetrisch
1 x Aux Send	2 V, Klinke unsymmetrisch
1 x Tape Out	2 V, Cinch L/R
1 x Kopfhörer	2 V, Klinke unsymmetrisch
USB-Anschluss:	2.0 Typ B
Frequenzbereich:	20-20 000 kHz
Verzerrung:	0,05 %
Geräuschspannungsabstand:	>74 dB
Phantomspeisung:	+48 V
Klangregelung/Kanal:
Höhen:	±15 dB bei 12 kHz
Mitten:	±15 dB bei 2,5 kHz
Bässe:	±15 dB bei 80 Hz
Maße (LxBxH):	260 x 189 x 72 mm
Gewicht:	1,7 kg

1

INTRODUCTION

Technische Änderungen und Irrtum vorbehalten. Every information is subject to change without prior notice.

00083727.DOCX

Version 1.0
