BEDIENUNGSANLEITUNG PM-3010 Pro Omnitronic

BEDIENUNGSANLEITUNG USER MANUAL

PM-3010 PRO DJ MIXER

A

B

C

Inhaltsverzeichnis/ Table of contents

Deutsch

1. EINFÜHRUNG 4

2. SICHERHEITSHINWEISE ....4

3. BESTIMMUNGSGEMÄSSE VERWENDUNG 5

4. GERÄTEBESCHREIBUNG 6

4.1 Features 6
4.2 Bedienelemente und Anschlüsse....7

1. INSTALLATION....11

2. BEDIENUNG....13

6.1 Grundeinstellung der Eingangskanäle 13
6.2 Grundeinstellung der Ausgangskanäle 13
6.3 Überblenden zwischen zwei Kanälen/Mischen der Signalquellen.... 13
6.4 Durchsagen über das DJ-Mikrofon 14
6.5 Vorhören der Kanäle 14
6.6 Lautstärkeregelung eines weiteren Mischpults.... 14

1. REINIGUNG UND WARTUNG....15
   7.1 Crossfader austauschen 15
2. PROBLEMBEHEBUNG....16
3. TECHNISCHE DATEN....17

English

Diese Bedienungsanleitung gilt für die Artikelnummern: 10006850,

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

BEDIENUNGSANLEITUNG

OMNITRONIC

PM-3010

PRO DJ-MIXER

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Vor Öffnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für den OMINITRONIC Mixer PM-3010 entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie das Gerät aus der Verpackung.

2. SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator betrieben werden.

Deutsch

Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, wenn Sie es ans Netz anschließen.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien vom Gerät fern halten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können.

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der DJ-Mixer PM-3010 verfügt über drei Stereo-Eingangskanäle mit Matrix-Eingangszuordnung, einen DJ-Mikrofonkanal einen austauschbaren Crossfader und ist für allgemeine Beschallungen im professionellen Bereich konzipiert.

Dieses Produkt ist für den Anschluss an 2 x 15 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Das Netzteil ist nach Schutzklasse 2 aufgebaut und das Mischpult entspricht Schutzklasse 3.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Deutsch

Verwenden Sie niemals Reinigungsspray, um die Fader zu reinigen.

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4. GERÄTEBESCHREIBUNG

4.1 Features

Professioneller 3+1-Kanal DJ-Mixer

• Matrix-Eingangszuordnung: jeder Kanal mit beliebiger Zuordnungsmöglichkeit aller Eingangsquellen
• 3 Eingangskanäle mit Gainregler, 3-Band Equalizer, Cue-Taste, leichtgängigem, langlebigem Fader und 10-stelliger LED-Pegelanzeige
• 1 DJ-Mikrofonkanal mit 3-Band Equalizer, Lautstärkeregler, On-Air- und Talkover-Schalter
  • Farbig beleuchtete Drehregler und Gummitasten
• Vorhören (Cue) aller Eingangskanäle und der Mastersumme über regelbaren Kopfhörerausgang, mit Cue-Mix/Split-Funktion
• Austauschbarer Crossfader zum Überblenden zwischen den Eingangskanälen mit Zuordnungsschaltern, einstellbarer Regelcharakteristik und Reverse-Schalter
  • Masterregler mit Stereo-LED-Pegelanzeige
  • Masterpegel umschaltbar 0,75 V oder 1,5 V
• Separat regelbarer Monitor-und Zonen-Ausgang
• Separat regelbarer Session-Eingang zum Anschluss eines weiteren Mischpults
• Eingänge: 4x Line (Stereo-Cinch); 3x Phono/Line (Stereo-Cinch), umschaltbar; 1x DJ-Mikrofon (XLR/6,3 mm Klinke); 2x Mikrofon (6,3 mm Klinke) und Kopfhörer (6,3 mm Klinke)
• Ausgänge: 1x Master (Stereo-XLR, Stereo-Cinch), 1x Zone (6,3 mm Stereo-Klinke, sym.), 1x Booth (Stereo-Cinch), 1x Record (Stereo-Cinch) und 1x Session (Stereo-Cinch)
• Spannungsversorgung über mitgeliefertes Netzteil

4.2 Bedienelemente und Anschlüsse

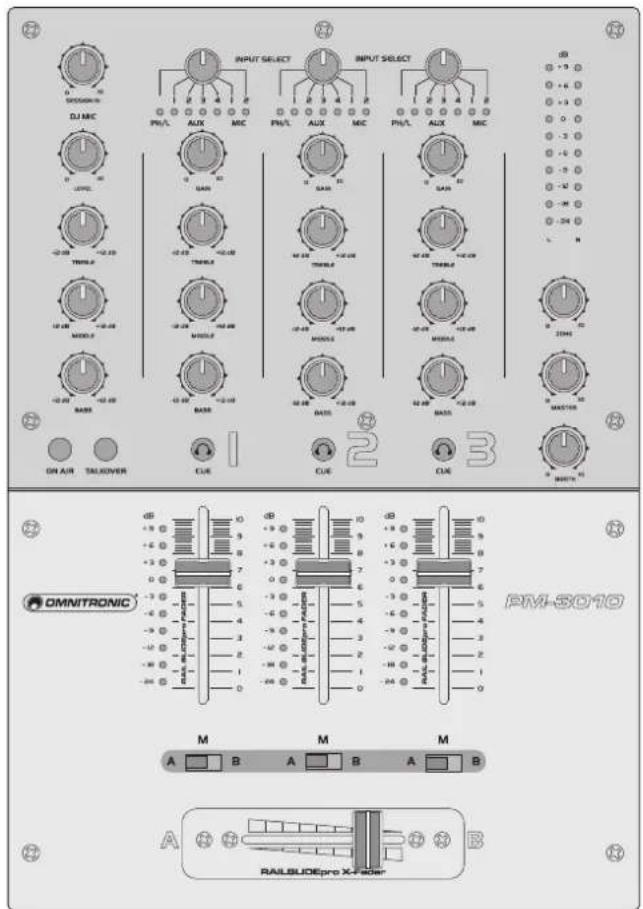

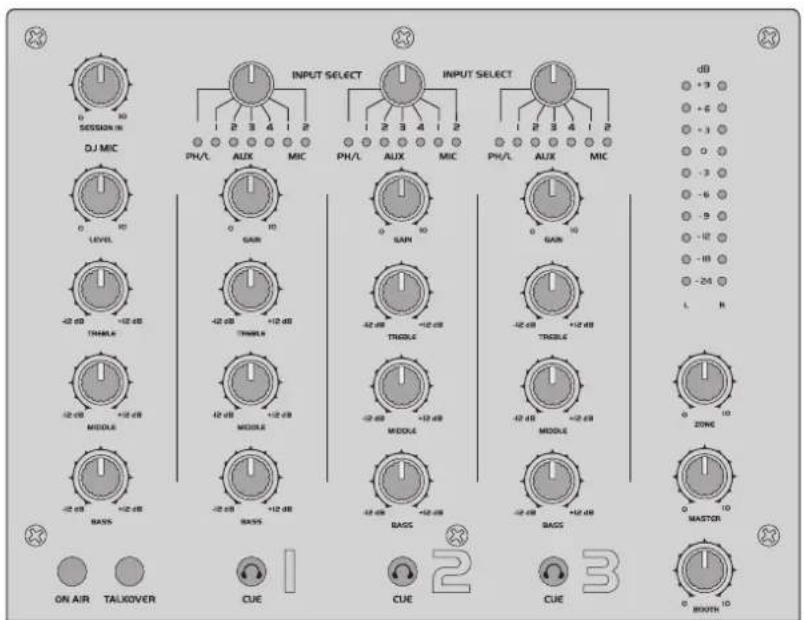

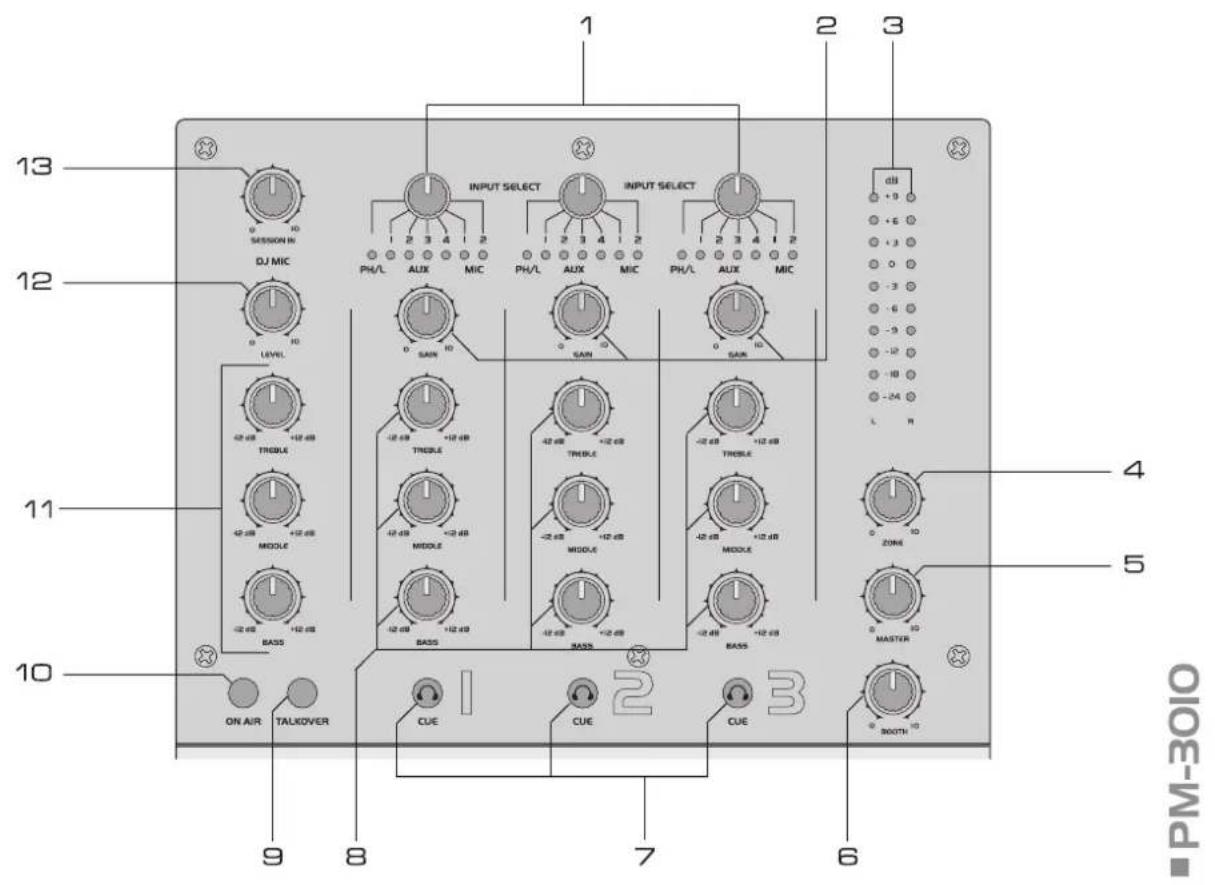

FRONTSEITE [1]

1 Matrix-Eingangsumschalter

Zur Auswahl der Eingangsquelle für die Kanäle 1-3. Die LEDs zeigen Ihnen, welcher Eingang aktiviert ist. Aux- und Mic-Eingangsquellen können allen Kanälen frei zugeordnet werden. Für kreatives Mixen kann eine Signalquelle auch mehreren Kanälen zugeordnet werden.

2 Gain-Regler

Regelt die Eingangsverstärkung für die Kanäle 1-3.

3 LED-Pegelanzeige L/R

10-fache LED-Anzeige des Stereo-Mastersignals im Bereich -24 dB bis +9 dB.

4 Regler ZONE

Lautstärkeregler für den Ausgang ZONE.

5 Masterregler

Lautstärkeregler für den Masterausgang.

6 Regler BOOTH

Lautstärkeregler für den Ausgang BOOTH.

7 Tasten CUE

Tasten zum Abhören der Eingangskanäle 1-3 vor dem jeweiligen Kanalfader über einen Kopfhörer an der Buchse HEADPHONES. Bei gedrückter Taste leuchtet die blaue LED, so dass Sie sofort sehen welcher Kanal vorgehört wird.

8 Klangregler

3-Band Equalizer für die Kanäle 1-3: TREBLE = Höhen, MIDDLE = Mitten, BASS = Bässe.

9 Talkover Ein/Aus

Ein-/Ausschalter für die Talkoverfunktion. Bei gedrückter Taste (blaue LED leuchtet) werden bei einer Mikrofon-durchsage die Pegel der Kanäle 1-3 automatisch um 15 dB gesenkt.

10 Mikrofonkanal Ein/Aus

Ein-/Ausschalter für den DJ-Mikrofonkanal. Bei gedrückter Taste (rote LED leuchtet) ist das DJ-Mikrofon eingeschaltet.

11 Klangregler

3-fach Klangregelung für das DJ-Mikrofon: TREBLE = Höhen, MIDDLE = Mitten, BASS = Bässe.

12 Lautstärkeregler

Lautstärkeregler für das DJ-Mikrofon.

13 Regler SESSION IN

Lautstärkeregler für ein an die Buchsen SESSION angeschlossenes Mischpult. Bitte beachten Sie, dass das Signal nicht über den Crossfader sondern direkt auf die Summe geht.

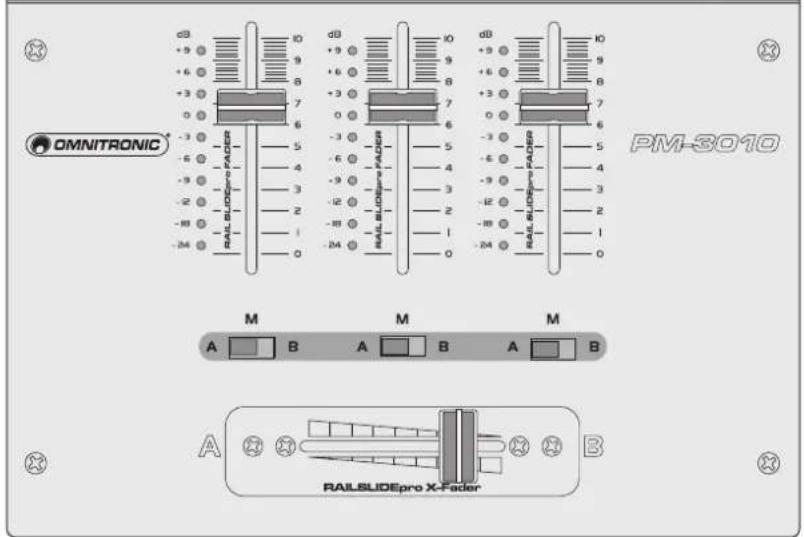

FRONTSEITE [2]

■ PM-3010

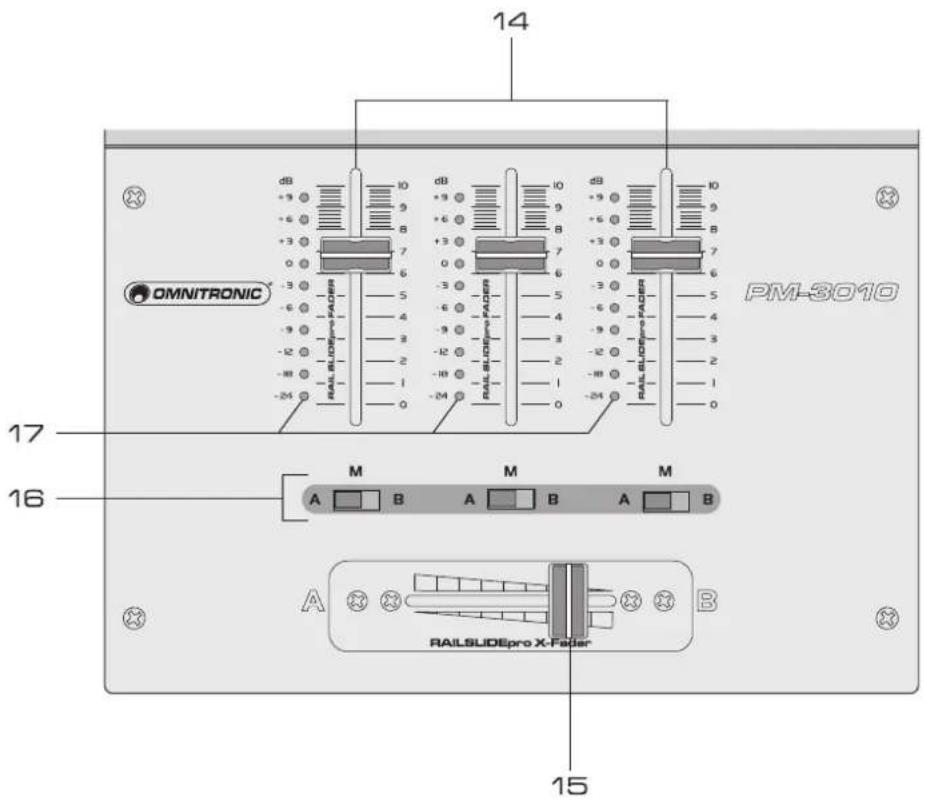

14 Kanalfader

Lautstärkeregler für die Kanäle 1-3.

15 Crossfader

Überblendet zwischen zwei der Kanäle 1-3, die mit den Zuordnungsschaltern angewählt werden. In der Mittelstellung werden beide Kanäle mit gleicher Lautstärke gehört.

• Die Regelcharakteristik des Crossfaders kann mit dem Regler X-FADER CURVE eingestellt werden.

- Mit dem Schalter X-FADER REVERSE lassen sich die zugeordneten Kanäle für den Crossfader vertauschen.

16 Zuordnungsschalter

Zur Auswahl des Kanals für die Überblendfunktion mit dem Crossfader. Wird die Überblendfunktion nicht benötigt, kann das Signal auch direkt auf die Ausgangssumme gelegt werden.

• linke Position A: Kanal auf Seite A geschaltet
• mittlere Position M: Kanal auf Summe geschaltet
• rechte Position B: Kanal auf Seite B geschaltet

17 LED-Pegelanzeige

10-fache LED-Anzeige für die Kanäle 1-3. Der Pegel wird vor dem entsprechenden Kanalfader angezeigt (prefader).

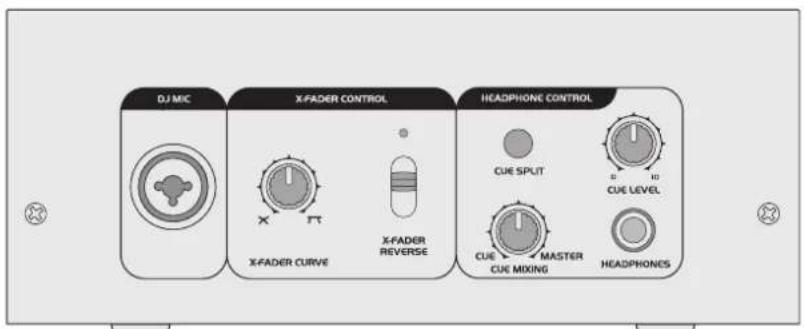

FRONTSEITE [3]

■ PM-3010

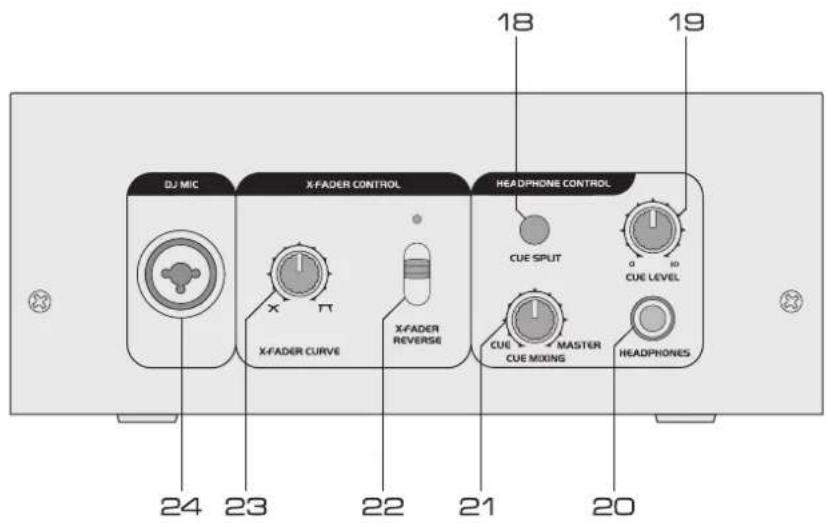

18 Umschalter CUE SPLIT

Wählt den Abhörmodus für den Kopfhörerausgang.

• SPLIT (Taste gedrückt, rote LED leuchtet): Der Pre-Fader-Pegel (mono) liegt auf der einen Seite des Kopfhörers an und das Mastersignal (mono) auf der anderen Seite.
• MIX (Taste ungedrückt, blaue LED leuchtet): Auf beiden Kopfhörermuscheln liegt ein Mischsignal aus Pre-Fader-Pegel und Mastersignal an.

19 Lautstärkeregler CUE LEVEL

Lautstärkeregler für den Kopfhörerausgang.

20 Kopfhöreranschluss

Kopfhöreranschluss (6,3 mm Klinke) zum Anschluss eines Stereo-Kopfhörers (Impedanz ≥8 Ω).

21 Regler CUE MIXING

Wählt und überblendet das Abhörsignal für den Kopfhörerausgang:

• Linker Anschlag CUE: Der Pre-Fader-Pegel des Eingangskanals, dessen Taste CUE gedrückt ist, wird abgehört.
• Rechter Anschlag MASTER: Das Summensignal wird vor dem Masterfader und den Ausgangsreglern ZONE und BOOTH abgehört.

22 Schalter X-FADER REVERSE

Vertauscht die dem Crossfader zugeordneten Kanäle.

• obere Position: die zugeordneten Kanäle liegen seitenrichtig (Kontroll-LED aus)
• untere Position: die zugeordneten Kanäle sind vertauscht (rote LED leuchtet)

23 Regler X-FADER CURVE

Zum stufenlosen Einstellen der Überblendcharakteristik des Crossfaders.

• Linker Anschlag: weiches Überblenden (gleitender Übergang) z.B. für langlaufende Mixe
• Rechter Anschlag: hartes Überblenden (abrupter Übergang) z.B. für Scratchen und Cutten

24 Mikrofoneingang DJ MIC

Eingangsbuchse für den Anschluss eines DJ-Mikrofons über einen XLR- oder 6,3 mm Klinkenstecker.

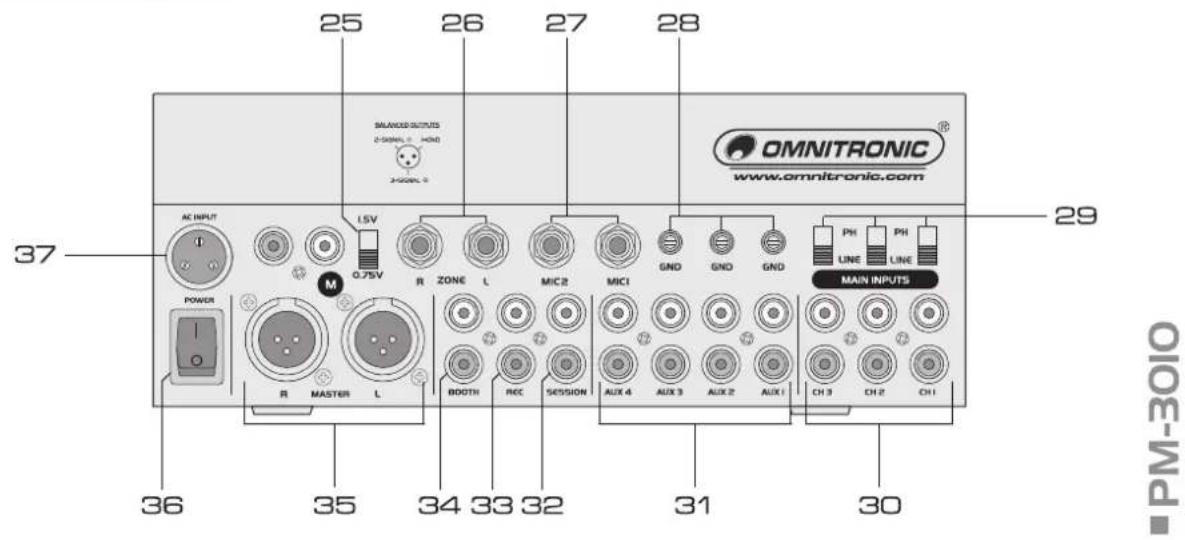

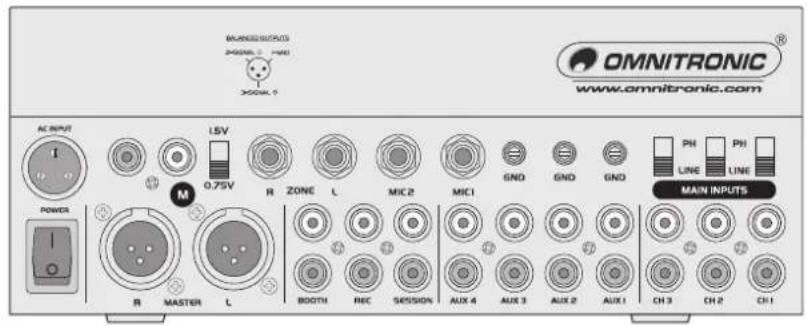

RÜCKSEITE

25 Pegelumschalter

Schaltet den Pegel am Masterausgang zwischen 0,75 V und 1,5 V um.

26 Ausgang ZONE

Stereo-Ausgang (6,3 mm Klinke, sym.) zum Anschluss eines weiteren Verstärkers, z.B. für Nebenraumbeschallung.

27 Mikrofoneingänge

6,3 mm Klinkenbuchsen mit bliebiger Zuordnungsmöglichkeit zum Anschluss von Mikrofonen.

28 GND (Erdungsklemmen)

Erdungsklemmen für an den Kanälen 1-3 angeschlossene Plattenspieler.

29 Eingangsumschalter

Schaltet die Mastereingänge von Phono- auf Line-Signal um.

30 Mastereingänge

• Stereo-Eingänge (Cinch) mit fester Zuordnung für die Kanäle 1-3 zum Anschluss von Geräten mit Line-Pegel-Ausgang wie CD-Player oder Plattenspieler.
• Mit den zugehörigen Eingangsumschaltern lassen sich die Eingänge von Phono- auf Line-Signal schalten.

31 Aux-Eingänge

Stereo-Eingänge (Cinch) mit bliebiger Zuordnungsmöglichkeit zum Anschluss von Geräten mit Line-Pegel-Ausgang wie CD-Player oder Kassettendecks.

32 Eingang SESSION

Stereo-Eingänge (Cinch) zum Anschluss eines weiteren Mischpults für Team-Betrieb.

33 Ausgang REC(ORD)

Stereo-Ausgang (Cinch) zum Anschluss Ihres Aufnahmegeräts. Der Aufnahmepegel wird vom Masterregler und den Ausgangsreglern ZONE und BOOTH nicht beeinflusst.

34 Ausgang BOOTH

Stereo-Ausgang (Cinch) zum Anschluss eines weiteren Verstärkers, z.B. für die Monitoranlage oder Nebenraumbeschallung.

35 Masterausgang

Stereo-Ausgang (wahlweise XLR, sym. oder Cinch) zum Anschluss an Verstärker bzw. anderer Geräte mit Line-Pegel-Eingängen.

36 Netzschalter

Drücken Sie den Netzschalter, um das Gerät ein- und auszuschalten.

37 Netzanschluss

Stecken Sie hier die Anschlussleitung des beiliegenden Netzteils ein und fixieren Sie sie mit der Überwurfmutter.

Deutsch

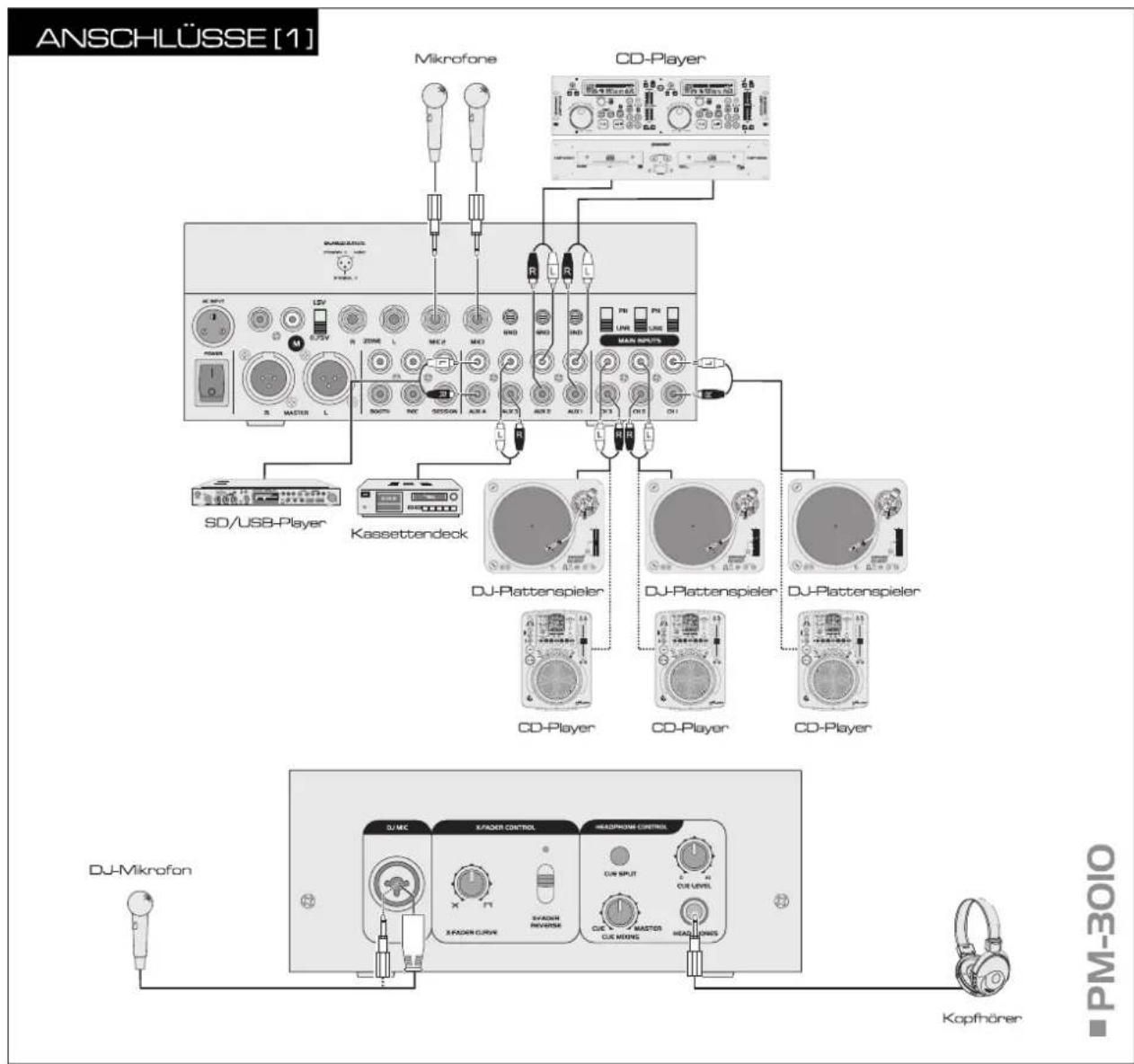

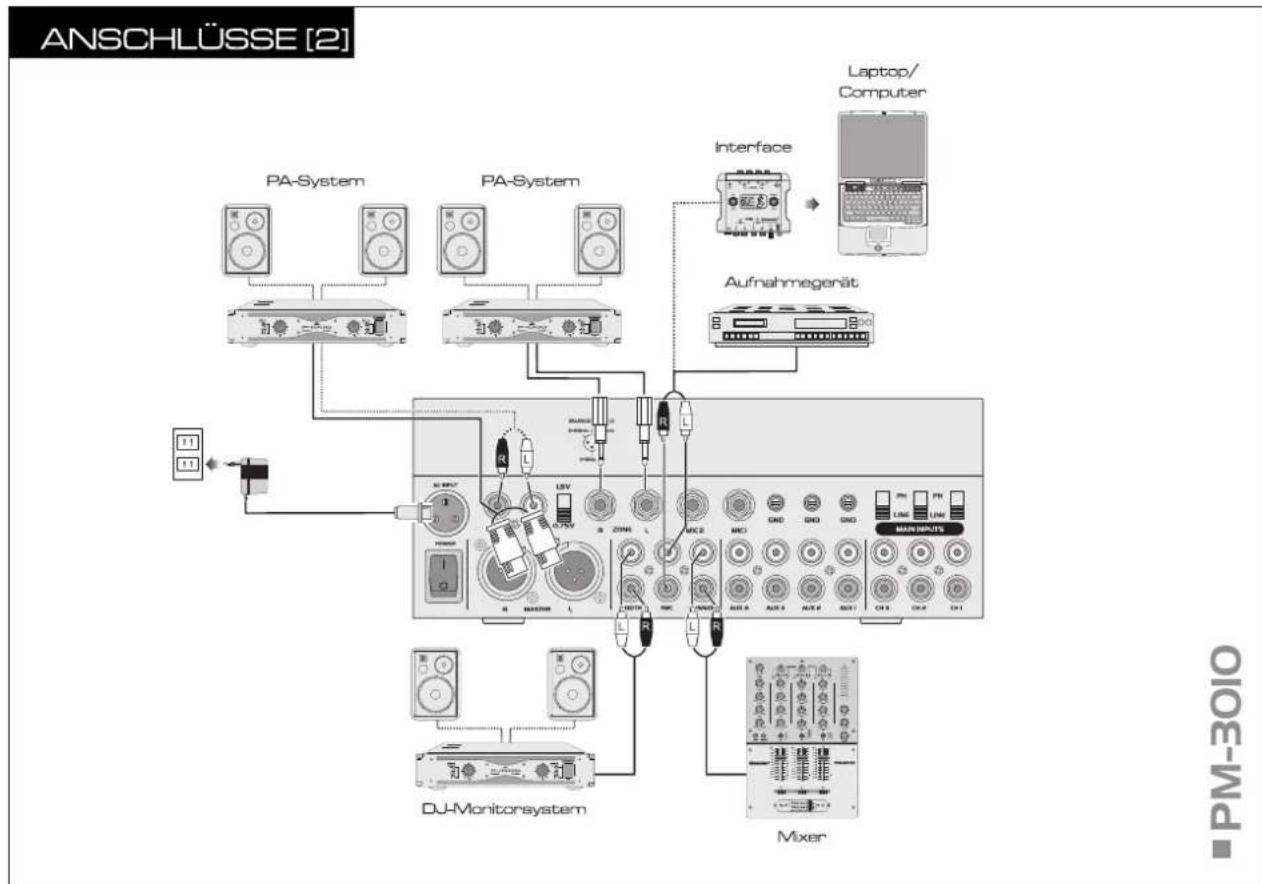

5. INSTALLATION

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Bedienpult. Achten Sie bei der Standortwahl des Geräts darauf, dass um das Gerät herum genügend Abstand zu anderen Geräten vorhanden ist, um die Wärmeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden am Gerät führen.

Schalten Sie das Mischpult und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus.

1. Schließen Sie Ihre Stereo-Signalquellen an die entsprechenden Cinch-Eingangsbuchsen an (weiße Buchse = linker Kanal, rote Buchse = rechter Kanal):

• Die Buchsen MAIN INPUTS CH-1 bis CH3 sind den Kanälen 1-3 fest zugeordnet. Schließen Sie hier Geräte mit Line-Pegel-Ausgang wie CD-Player oder Plattenspieler mit Magnettonabnehmersystem an. Wenn Ihr Plattenspieler mit einem separaten Erdungskabel ausgestattet ist, verbinden Sie es mit der entsprechenden Erdungsklemme GND.
• Die Buchsen AUX 1 bis 4 lassen sich jedem Kanal beliebig zuordnen. Schließen Sie hier Geräte mit Line-Pegel-Ausgang wie CD-Player oder Kassettendecks an.

1. Es können drei Mikrofone angeschlossen werden: ein DJ-Mikrofon an den DJ-Mikrofonkanal und zwei weitere Mikrofone an die Mikrofonkanäle MIC 1 und MIC 2.

- Schließen Sie ein DJ-Mikrofon über einen XLR- oder 6,3 mm Klinkenstecker an den frontseitigen Eingang DJ MIC an.

Deutsch

- Zwei weitere Mikrofone lassen sich über 6,3 mm Klinkenstecker an die rückseitigen Eingänge MIC 1 und MIC 2 anschließen und beliebig jedem Kanal zuordnen.

1. Über einen Stereo-Kopfhörer können sowohl die Eingangskanäle vor den Fadern sowie das laufende Musikprogramm vor den Masterreglern abgehört werden. Schließen Sie den Kopfhörer über einen 6,3 mm Klinkenstecker an den frontseitigen Eingang HEADPHONES an.

1. Zum Anschluss von Verstärkern stehen mehrere Stereo-Ausgänge mit eigenen Pegelreglern zur Verfügung:

2. Schließen Sie an den Masterausgang den Hauptverstärker an, wahlweise an den symmetrischen XLR-Ausgang bzw. den unsymmetrischen Cinch-Ausgang.

3. Für die Beschallung eines Nebenraums schließen Sie den Verstärker an den Stereo-Ausgang ZONE an.

4. Ist eine Monitoranlage vorhanden, schließen Sie den Verstärker der Monitoranlage an den Stereo-Ausgang BOOTH an.

5. Für analoge Tonaufnahmen schließen Sie Ihr Aufnahmegerät an den Ausgang REC(ORD) an. Der Aufnahmepegel ist unabhängig von der Stellung des Masterreglers und der Ausgangsregler ZONE und BOOTH. Mit einem Audio-Interface, wie dem OMNITRONIC DDI 4x4, können Sie das analoge Ausgangssignal des PM-3010 auch digitalisieren und auf einen Computer mit USB 1.1 oder 2.0 Anschluss übertragen.

6. Für Teambetrieb kann ein weiteres Mischpult an den Eingang SESSION angeschlossen werden.

7. Verbinden Sie die Anschlussleitung des Netzteils mit der Netzanschlussbuchse am PM-3010 und stecken Sie das Netzteil in die Steckdose ein. Betreiben Sie das Gerät immer nur mit diesem passenden Netzteil. Trennen Sie immer die Verbindung zum Netz, wenn Sie die Leitungen umstecken, das Gerät an einen anderen Platz stellen wollen oder bei längeren Betriebspausen.

6. BEDIENUNG

Stellen Sie vor dem Einschalten den Masterregler und die Ausgangsregler ZONE und BOOTH auf Null, um Einschaltgeräusche zu vermeiden. Schalten Sie dann das Gerät mit dem Netzschalter ein. Schalten Sie anschließend die nachfolgenden Audiogeräte ein. Schalten Sie den PM-3010 nach dem Betrieb wieder mit dem Netzschalter aus.

6.1 Grundeinstellung der Eingangskanäle

1. Stellen Sie alle Gain-Regler, Klangregler und den Crossfader in die Mittelposition. Stellen Sie die Crossfader-Zuordungsschalter in die Position "M".
2. Wählen Sie mit den Eingangsumschaltern die Signalquellen an, die an den Kanälen 1-3 angeschlossen sind.
3. Geben Sie zum Aussteuern eines Eingangskanals ein Tonsignal (Testsignal oder Musikstück) auf den Kanal und heben Sie dessen Fader auf ca. 2/3 des Maximums. Schieben Sie alle übrigen Kanalfader auf Null.
4. Um das Signal über die Lautsprecher einer angeschlossenen PA-Anlage abzuhören, drehen Sie den entsprechenden Ausgangsregler auf. Das Signal kann auch über einen Kopfhörer abgehört werden (lesen Sie dazu Abschnitt 6.5).
5. Die Kanal-Pegelanzeige zeigt den Pegel vor dem Kanalfader (Prefader-Pegel) an. Steuern Sie anhand der Pegelanzeige mit dem Gain-Regler des Kanals den Eingang aus. Optimale Aussteuerung liegt vor, wenn bei durchschnittlich lauten Passagen Pegelwerte im Bereich von 0 dB angezeigt werden. Leuchten die roten LEDs der Pegelanzeige auf, ist der Kanal übersteuert.
6. Stellen Sie dann mit den Klangreglern des Kanals das gewünschte Klangbild ein. Durch Verstellen der Regler lassen sich die Höhen (Regler TREBLE), Mitten (Regler MIDDLE) und Bässe (Regler BASS) anheben (max. 12 dB) bzw. stark absenken (max. 26 dB). Stehen die Regler in Mittelstellung, findet keine Frequenzgangbeeinflussung statt. Klangeinstellungen wirken sich auf den Pegel aus. Korrigieren Sie ggf. den Kanalpegel mit dem Gain-Regler.
7. Wiederholen Sie die Pegel- und Klangeinstellungen für die übrigen belegten Eingangskanäle entsprechend.

6.2 Grundeinstellung der Ausgangskanäle

Das Ausgangssignal wird auf die regelbaren Ausgänge MASTER, ZONE und BOOTH sowie auf den nicht regelbaren Aufnahmeausgang REC(ORD) gegeben.

1. Regeln Sie mit dem Masterregler das Mastersignal anhand der LED-Pegelanzeige aus. Optimale Aussteuerung liegt in der Regel vor, wenn bei durchschnittlich lauten Passagen Pegelwerte im Bereich von 0 dB angezeigt werden. Ist der Ausgangspegel jedoch für das nachfolgende Gerät zu hoch, muss das Mastersignal entsprechend niedriger ausgesteuert werden. Ist der Ausgangspegel zu niedrig kann er mit dem rückseitigen Pegelumschalter auf 1,5 V angehoben werden.
2. Stellen Sie mit dem Regler ZONE den Signalpegel für den Ausgang ZONE ein.
3. Stellen Sie mit dem Regler BOOTH den Signalpegel für den Ausgang BOOTH ein.
4. Das Aufnahmesignal am Ausgang REC(ORD) wird vor den Ausgangsreglern abgegriffen, d.h. es wird nicht von der Stellung des Masterreglers und der Ausgangsregler ZONE und BOOTH beeinflusst.

6.3 Überblenden zwischen zwei Kanälen/Mischen der Signalquellen

1. Wählen Sie die beiden Signalquellen, zwischen denen übergeblendet werden soll, mit den Crossfader-Zuordungschaltern aus:

2. Position A: Der Kanal wird auf Seite A geschaltet

3. Position B: Der Kanal wird auf Seite B geschaltet

4. Schieben Sie den Fader des nicht benutzen Kanals auf Null und steuern Sie die beiden ausgewählten Kanäle mit ihren Fadern optimal aus.

5. Nun kann mit dem Crossfader zwischen den beiden Kanälen übergeblendet werden:

• Crossfaderbewegung nach links: Seite A wird eingeblendet und Seite B wird ausgeblendet
• Crossfaderbewegung nach rechts: Seite B wird eingeblendet und Seite A wird ausgeblendet
- Sollen die Signale beider Kanäle mit gleicher Lautstärke zu hören sein, stellen Sie den Crossfader in die Mittelposition.

Deutsch

1. Sollen dem Musikprogramm die Signale des anderen Eingangskanals beigemischt werden, ziehen Sie dessen Fader auf.
2. Wird die Überblendfunktion nicht benötigt, können die angeschlossen Tonquellen auch direkt auf die Ausgangssumme gelegt werden: Stellen Sie dann die jeweiligen Zuordnungsschalter auf Position "M" und regeln Sie das gewünschte Lautstärkeverhältnis der Tonquellen mit den Kanalfadern.
3. Mit dem Regler X-FADER CURVE kann die Überblendcharkteristik des Crossfaders stufenlos eingestellt werden: Verwenden Sie die linke Anschlagsposition für weiches Überblenden z.B. für langlaufende Mixe. Je weiter der Regler nach rechts aufgedreht wird, desto abrupter verläuft die Überblendung, z.B. für Scratchen und Cutten.
4. Mit dem Schalter X-FADER REVERSE lassen sich die zugeordneten Kanäle für den Crossfader vertauschen:
5. obere Position: die zugeordneten Kanäle liegen seitenrichtig (Kontroll-LED aus)
6. untere Position: die zugeordneten Kanäle sind vertauscht (rote LED leuchtet)

6.4 Durchsagen über das DJ-Mikrofon

1. Zum Einschalten des DJ-Mikrofons an der Buchse DJ MIC drücken Sie die Taste ON AIR (Kontroll-LED leuchtet rot).
2. Stellen Sie mit dem Regler LEVEL die Lautstärke der Mikrofondurchsage ein.
3. Stellen Sie mit dem 3-Band Equalizer das gewünschte Klangbild ein. Durch Verstellen der Klangregler lassen sich die Höhen (Regler TREBLE), Mitten (Regler MIDDLE) und Bässe (Regler BASS) anheben bzw. absenken ( ± 12 dB).
4. Zur besseren Verständlichkeit einer Mikrofondurchsage bei laufendem Musikprogramm drücken Sie die Taste TALKOVER (Kontroll-LED leuchtet blau), um die Talkover-Funktion zu aktivieren. Die Pegel der Kanäle 1-3 werden dann während einer Mikrofondurchsage automatisch um 15 dB abgesenkt.
5. Zum Ausschalten des DJ-Mikrofons drücken Sie erneut die Taste ON AIR (Kontroll-LED aus).

6.5 Vorhören der Kanäle

Mit der Vorhörfunktion CUE können Sie jeden der Eingangskanäle 1-3 über einen Kopfhörer abhören, auch wenn der jeweilige Kanal ausgeblendet ist. Dadurch kann z. B. der richtige Zeitpunkt zum Einblenden einer Tonquelle abgepasst werden. Alternativ ist es auch möglich, das laufende Musikprogramm vor dem Masterfader und den Ausgangsreglern ZONE und BOOTH abzuhören.

1. Drücken Sie zum Abhören eines Eingangskanals die Taste CUE (Kontroll-LED leuchtet) des Kanals und drehen Sie den Regler CUE MIXING ganz nach links auf Position "CUE". Zum Abhören des laufenden Musikprogramms vor dem Masterfader und den Ausgangsreglern ZONE und BOOTH drehen Sie den Regler CUE MIXING ganz nach rechts auf Position "MASTER".

2. Wählen Sie mit dem Umschalter CUE SPLIT den Abhörmodus für den Kopfhörerausgang:

3. SPLIT (Taste gedrückt, rote LED leuchtet): Der Pre-Fader-Pegel (mono) liegt auf der einen Seite des Kopfhörers an und das Mastersignal (mono) auf der anderen Seite.

4. MIX (Taste ungedrückt, blaue LED leuchtet): Auf beiden Kopfhörermuscheln liegt ein Mischsignal aus Pre-Fader-Pegel und Mastersignal an.

5. Stellen Sie mit dem Regler CUE LEVEL die gewünschte Kopfhörerlautstärke ein.

6.6 Lautstärkeregelung eines weiteren Mischpults

Wenn Sie ein weiteres Mischpult an die Buchsen SESSION angeschlossen haben, können Sie den Pegel des Eingangssignals mit dem Regler SESSION IN einstellen. Bitte beachten Sie, dass das Signal nicht über den Crossfader sondern direkt auf die Summe geht.

7. REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

7.1 Crossfader austauschen

Vorgehensweise:

Schritt 1: Ziehen Sie den Faderknopf ab.

Schritt 2: Entfernen Sie die zwei äußeren Schrauben an der Faderplatte.

Schritt 3: Heben Sie den Crossfader mit Faderplatte heraus und ziehen Sie den Anschlussstecker ab.

Schritt 4: Schließen Sie den neuen Crossfader an und befestigen Sie ihn mit den Schrauben am Gerät.

8. PROBLEMBEHEBUNG

PROBLEM URSACHE LÖSUNG
Das Gerät lässt sich nicht einschalten.	Das Netzteil ist nicht angeschlossen.	Schließen Sie das Netzteil an eine Steckdose an.
Es wird kein oder ein sehr leises Signal ausgegeben.	Der Eingangsumschalter befindet sich in der falschen Stellung.Der rückseitige Eingangsumschalter PH/LINE ist auf LINE eingestellt, obwohl ein Plattenspieler angeschlossen ist.Das Anschlusskabel wurde falsch bzw. nicht angeschlossen.Buchse oder Stecker sind verschmutzt.Der Masterpegel ist zu niedrig.	Stellen Sie den Eingangsumschalter auf die korrekte Signalquelle ein.Stellen Sie den Eingangsumschalter PH/LINE auf Position PH.Schließen Sie das Kabel einwandfrei an.Reinigen Sie die Buchse bzw. den Stecker und schließen Sie das Kabel dann erneut an.Erhöhen Sie den Pegel mit dem Masterfader bzw. -regler.
Es treten Störgeräusche oder Verzerrungen auf.	Der Masterpegel ist zu hoch.Der Eingangspegel ist zu hoch.Der rückseitige Eingangsumschalter PH/LINE ist auf PH eingestellt, obwohl ein Gerät mit Line-Pegel-Ausgang angeschlossen ist.	Steuern Sie den Masterpegel anhand der Pegelanzeige mit dem Masterfader bzw. -regler optimal aus.Steuern Sie den Kanal anhand seiner Pegelanzeige mit dem Gain-Regler optimal aus.Stellen Sie den Eingangsumschalter PH/LINE auf Position LINE.
Die Überblendfunktion mit dem Crossfader lässt sich nicht ausführen.	Die Belegung der Zuordnungsschalter überschneidet sich.	Wählen Sie mit den Zuordnungsschaltern die korrekten Signalquellen für die Überblendfunktion.

9. TECHNISCHE DATEN

Spannungsversorgung: 230 V A	C, 50 Hz ~,über mitgeliefertes Netzteil
Gesamtanschlusswert: 35 W
Eingänge:
DJ MIC: Kombination XLR/6,3 mm Klinke (sym.)
MIC 1, 2: 6,3 mm Klinke (sym.)
Mindesteingangsspannung: 1 mV RMS
LINE/PHONO 1-3: Stereo-Cinch
Mindesteingangsspannung: 150 mV RMS (Line), 3 mV RMS (Phono)
AUX 1-4: Stereo-Cinch
Mindesteingangsspannung: 150 mV RMS
Ausgänge:
MASTER: Stereo-XLR/Stereo-Cinch
Ausgangsspannung: 0,75 V/1,5 V RMS (umschaltbar)
ZONE: 6,3 mm Stereo-Klinke
Ausgangsspannung: 0,75 V RMS
BOOTH: Stereo-Cinch
Ausgangsspannung: 0,75 V RMS
REC: Stereo-Cinch
Ausgangsspannung: 0,75 V RMS
Kopfhörer:	6,3 mm Klinke ( ≥ 8 )
Klangregelung (DJ-Mikrofon):
1x Höhen: -12 dB bis +12 dB/ 10 kHz, ± 1 dB
1x Mitten: -12 dB bis +12 dB/ 1 kHz, ± 1 dB
1x Bässe:	-12 dB bis +12 dB/ 100 Hz, ± 1 dB
Talkover-Absenkung:	-15 dB
Klangregelung (Kanal 1-3):
3x Höhen: -26 dB bis +12 dB/ 10 kHz, ± 1 dB
3x Mitten: -26 dB bis +12 dB/ 1 kHz, ± 1 dB
3x Bässe:	-26 dB bis +12 dB/ 100 Hz, ± 1 dB
Geräuschspannungsabstand:	>75 dB
Frequenzbereich:	20-20.000 Hz
Verzerrung:	0,03%
Maße (BxTxH):	340 x 220 x 110 mm
Gewicht: 4.5 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 25.06.2009 ©

USER MANUAL

OMNITRONIC

PM-3010

PRO DJ MIXER

CAUTION!
