BEDIENUNGSANLEITUNG IB-HUB1423CR-C Icy Box

Sicherheitshinweise IB-HUB1423CR-C3

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten

Sicherheitshinweise IB-HUB1423CR-C3

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Safety information IB-HUB1423CR-C3

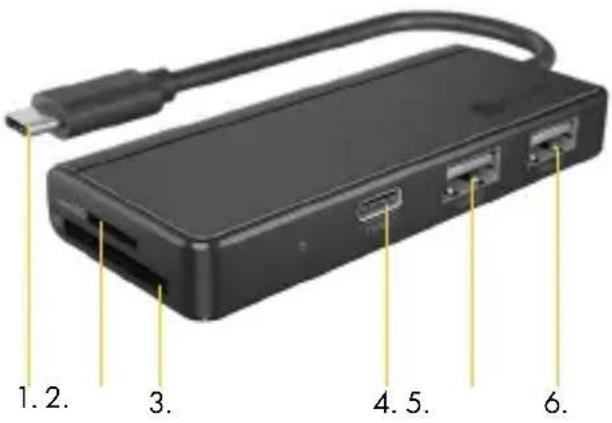

Product overview / Produktübersicht

EN

1. USB 3.0 Type-C ^® Anschluss zum Hostcomputer
2. microSD 3.0 (UHS-I) Kartenleser bis zu 100 MB/s
3. SD 3.0 (UHS-I) Kartenleser bis zu 100 MB/s
4. USB 3.0 Type-C ^® Anschluss bis zu 5 Gbit/s
5. USB 3.0 Type-A Anschluss bis zu 5 Gbit/s
6. USB 3.0 Type-A Anschluss bis zu 5 Gbit/s

Wichtige Produktinformationen

Sehr geehrter Kunde, nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C® Hubs und Adaptern, inklusive diesem Gerät, zur Kenntnis!

Ihr Hostcomputer muss über eine USB Type-C® Schnittstelle verfügen.

Die IB-HUB1423CR-C3 arbeitet auch mit Notebooks und Computern mit USB

3.0/2.0/1.1 Type-A Schnittstellen, sofern der passende Adapter (ICY BOX® IB-CB015) vorhanden ist.

Der Hub arbeitet auch an Geräten mit der USB 3.1 (Gen 2) und Thunderbolt™ 3 Schnittstelle mit der von USB 3.0 angegebenen Transferrate von 5 Gbit/s.

Die Type-C ^® Schnittstelle kann in einigen Notebooks und Computern mit USB 2.0 angebunden sein.

Der Hub liefert nur an USB 3.0 die volle Geschwindigkeit von 5 Gbit/s.

Folgende Betriebssysteme werden grundsätzlich unterstützt: Windows ^® , macOS ^®

Verpackungsinhalt:

• 1x IB-HUB1423CR-C3
• 1x Schnellinstallationsanleitung

Beschreibung:

Moderne Notebooks verfügen meist über mehrere USB Type-C® Anschlüsse, verzichten dabei jedoch auf Kartenleser und USB Type-A Anschlüsse. Der IB-HUB1423CR-C3 hat die wichtigsten Anschlüsse an Board, damit die gewohnte Nutzung von Notebooks und Computern weiterhin einfach vonstatten geht.

Hauptmerkmale:

• 1x USB Type-C ® zu 5 weiteren Anschlüssen
• 2x USB 3.0 Type-A, 1x USB 3.0 Type-C
- Übertragungsrate von bis zu 5 Gbit/s
• SD und microSD 3.0 Kartenleser (UHS-I), bis zu 100 MB/s
- Unterstützt SDHC und SDXC bis zu 2 TB
- Plug & Play

Anwendung:

1. Stecken Sie den IB-HUB1423CR-C3 in den Type-C ^® Anschluss Ihres Hostcomputers.
2. Wurde der IB-HUB1423CR-C3 eingesteckt, leuchtet die LED blau auf!
3. Das Betriebssystem richtet das USB Gerät automatisch ein und ist bei Erstbenutzung in wenigen Sekunden betriebsbereit.
4. Verbinden Sie Ihre USB Type-C ^® , Type-A Geräte und Speicherkarten* mit den entsprechenden Anschlüssen.

Handbuch IB-HUB1423CR-C3

Hinweis:

*SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (wenn ICY BOX ^ Logo sichtbar).

* microSD Karte

Schieben Sie die microSD Karte mit der abgeschragten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (wenn ICY BOX ^ Logo sichtbar).
