Produkttyp	M.2 NVMe SSD
Modell	ADATA LEGEND 960
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen4 x4, NVMe 1.4
Kapazität	Variiert (z.B. 512GB, 1TB, 2TB)
Lesegeschwindigkeit (max.)	Bis zu 7400 MB/s
Schreibgeschwindigkeit (max.)	Bis zu 6800 MB/s
Abmessungen	80.0 x 22.0 x 2.15 mm
Gewicht	Ca. 8g
Stromverbrauch	Typisch 5W, Leerlauf < 1W
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Stoßfestigkeit	1500G / 0.5ms
MTBF	2.000.000 Stunden
Kompatible Geräte	Desktop-PC, Laptop, PlayStation 5
Garantie	5 Jahre begrenzt
Hauptmerkmale	Hochgeschwindigkeits-PCIe Gen4, niedrige Latenz, fortschrittliches Wärmemanagement, unterstützt PS5-Erweiterung
Wartung	Trocken halten, Staub vermeiden, an den Kanten anfassen, statische Entladung vermeiden
Sicherheit	Nicht zerlegen, Biegen vermeiden, bei Nichtgebrauch in antistatischem Beutel aufbewahren
Ersatzteile / Reparierbarkeit	Nicht reparierbar; gesamtes Gerät ersetzen, wenn defekt

Häufig gestellte Fragen - LEGEND 960 ADATA

Was ist die ADATA LEGEND 960 SSD?

Die ADATA LEGEND 960 ist eine leistungsstarke M.2 NVMe SSD mit PCIe Gen4 x4-Schnittstelle, entwickelt für Enthusiasten und Spieler, die schnellen Speicher suchen.

Ist die ADATA LEGEND 960 mit der PlayStation 5 kompatibel?

Ja, die ADATA LEGEND 960 ist mit der PS5 kompatibel, da sie die erforderlichen Spezifikationen für die M.2-SSD-Erweiterung erfüllt. Das Handbuch enthält spezifische Installationsschritte für die PS5.

Welche Werkzeuge benötige ich, um die SSD in einem Desktop-PC zu installieren?

Sie benötigen einen standardmäßigen Kreuzschlitzschraubendreher (3,5 mm) für das Gehäuse und einen kleineren Kreuzschlitzschraubendreher (1,85-1,98 mm) zur Montage der SSD.

Wie sollte ich mich vor der Installation der SSD vorbereiten?

Sichern Sie Ihre wichtigen Daten, schalten Sie Ihren PC aus, schalten Sie das Netzteil aus und ziehen Sie das Netzkabel, um Reststrom zu entladen.

Kann ich die LEGEND 960 in einem Laptop installieren?

Ja, das Handbuch enthält Anweisungen für die Installation in Laptops. Stellen Sie sicher, dass Ihr Laptop einen M.2-Steckplatz hat und entfernen Sie nach Möglichkeit den Akku vor der Installation.

Was ist die maximale sequenzielle Lesegeschwindigkeit der LEGEND 960?

Die maximale sequenzielle Lesegeschwindigkeit beträgt bis zu 7400 MB/s, abhängig von der Kapazität und Systemkonfiguration.

Wird die SSD mit einem Kühlkörper geliefert?

Die ADATA LEGEND 960 kann einen dünnen Graphen-Kühlkörperaufkleber enthalten. Für die PS5-Installation wird der eingebaute Kühlkörper der PS5 verwendet; für PCs wird möglicherweise ein zusätzlicher Kühlkörper empfohlen.

Wie formatiere ich die SSD zur Verwendung auf der PS5?

Nach der Installation der SSD und dem Starten der PS5 werden Sie aufgefordert, sie zu formatieren. Befolgen Sie die Bildschirmanweisungen, um die M.2-SSD zu formatieren. Beachten Sie, dass alle Daten auf der SSD gelöscht werden.

Was soll ich tun, wenn mein Computer die SSD nicht erkennt?

Überprüfen Sie, ob die SSD richtig im M.2-Steckplatz sitzt und die Schraube festgezogen ist. Stellen Sie sicher, dass das BIOS/UEFI auf NVMe-Modus eingestellt ist. Wird sie immer noch nicht erkannt, versuchen Sie einen anderen Steckplatz oder aktualisieren Sie die Mainboard-Treiber.

Ist die ADATA LEGEND 960 durch eine Garantie abgedeckt?

Ja, sie wird mit einer 5-jährigen eingeschränkten Garantie von ADATA geliefert. Die Garantie deckt Material- und Verarbeitungsfehler bei normalem Gebrauch ab.

BEDIENUNGSANLEITUNG LEGEND 960 ADATA

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

4.NETZSCHALTERAUSSCHALTEN UNDNETZKABELTRENNEN

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine KomponentenSchadennehmenkönnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

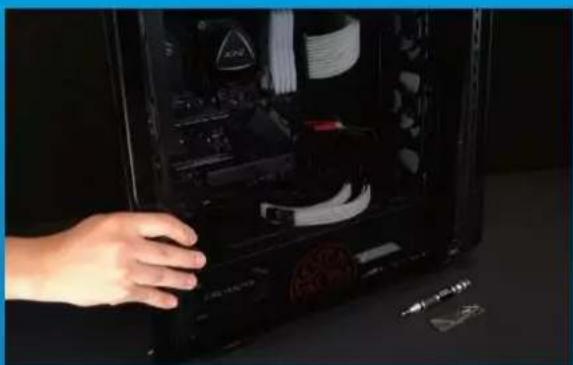

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

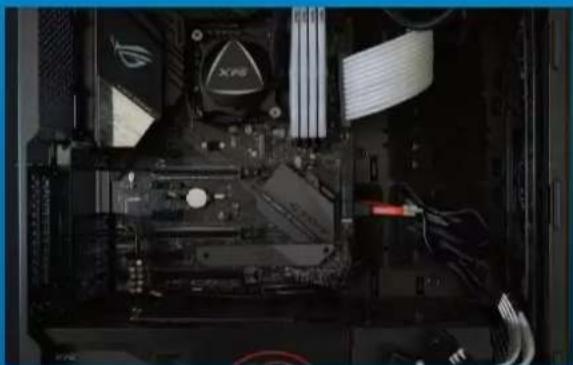

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weiterelnformationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, umsicherzustellen, dassierichtigplatziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könnte das Produkt beschädigt werden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

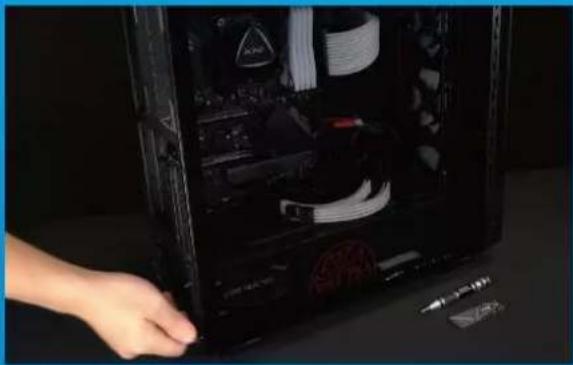

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

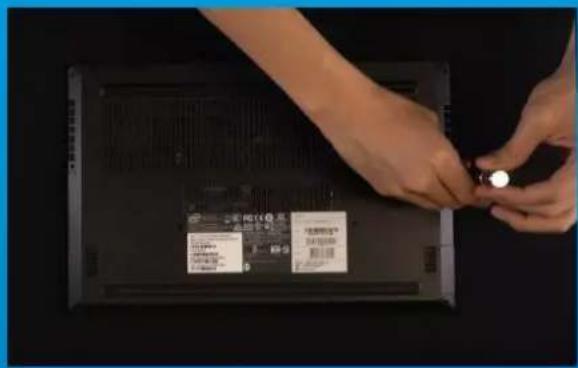

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. WeitereInformationenfindenSiein derBedienungsanleitung IhresPCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

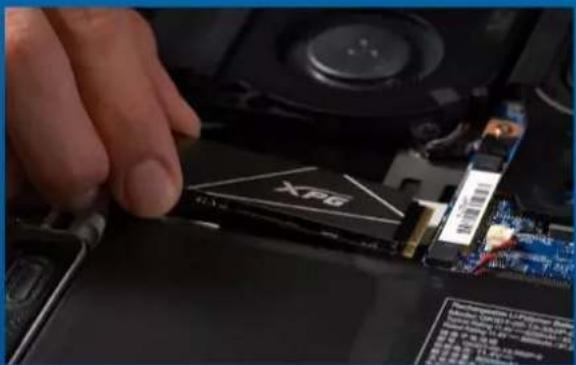

EntfernenSiemitIhremkleinenKreuzschraubendreher die SchraubenamMotherboard.RichtenSiedie Kerbe in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend,umsicherzustellen,dasssierichtig platziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könntedasProduktbeschädigtwerden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

• ADATA M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

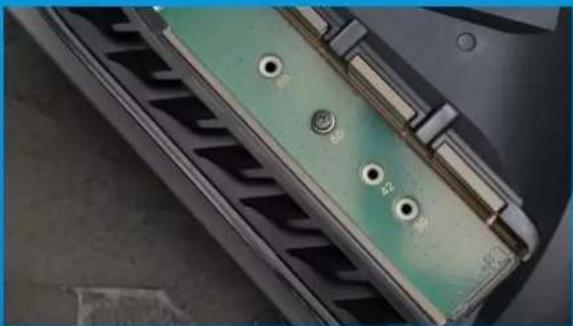

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

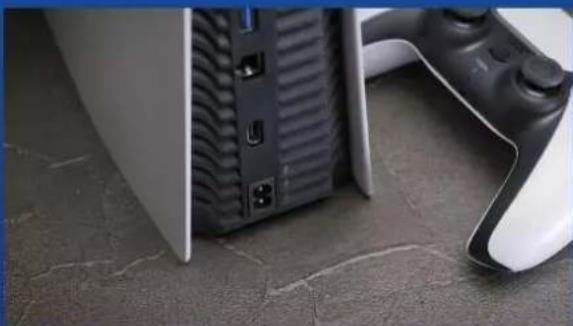

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

1. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

1. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.
