LEGEND 960 - SSD ADATA - Manual de utilização gratuito

Tipo de Produto	SSD M.2 NVMe
Modelo	ADATA LEGEND 960
Fator de Forma	M.2 2280
Interface	PCIe Gen4 x4, NVMe 1.4
Capacidade	Varia (ex.: 512GB, 1TB, 2TB)
Velocidade de Leitura (Máx.)	Até 7400 MB/s
Velocidade de Gravação (Máx.)	Até 6800 MB/s
Dimensões	80.0 x 22.0 x 2.15 mm
Peso	Aprox. 8g
Consumo de Energia	Típico 5W, Inativo < 1W
Temperatura de Operação	0°C a 70°C
Temperatura de Armazenamento	-40°C a 85°C
Resistência a Choques	1500G / 0.5ms
MTBF	2.000.000 horas
Dispositivos Compatíveis	PC Desktop, Laptop, PlayStation 5
Garantia	5 anos limitada
Principais Características	PCIe Gen4 de alta velocidade, baixa latência, gerenciamento térmico avançado, suporta expansão PS5
Manutenção	Manter seco, evitar poeira, manusear pelas bordas, evitar descarga estática
Segurança	Não desmontar, evitar dobrar, armazenar em saco antiestático quando não estiver em uso
Peças de Reposição / Reparabilidade	Não reparável; substituir a unidade inteira se com defeito

Perguntas frequentes - LEGEND 960 ADATA

O que é o SSD ADATA LEGEND 960?

O ADATA LEGEND 960 é um SSD M.2 NVMe de alto desempenho que utiliza a interface PCIe Gen4 x4, projetado para entusiastas e jogadores que buscam armazenamento rápido.

O ADATA LEGEND 960 é compatível com o PlayStation 5?

Sim, o ADATA LEGEND 960 é compatível com o PS5 pois atende às especificações necessárias para expansão de SSD M.2. O manual fornece etapas específicas de instalação para PS5.

Quais ferramentas preciso para instalar o SSD em um PC desktop?

Você precisará de uma chave Phillips padrão (3.5mm) para o gabinete e uma chave Phillips menor (1.85-1.98mm) para montar o SSD.

Como devo me preparar antes de instalar o SSD?

Faça backup dos seus dados importantes, desligue o PC, desligue a fonte de alimentação e desconecte o cabo de energia para descarregar a eletricidade residual.

Posso instalar o LEGEND 960 em um laptop?

Sim, o manual inclui instruções para instalação em laptop. Certifique-se de que seu laptop tenha um slot M.2 e remova a bateria, se possível, antes da instalação.

Qual é a velocidade máxima de leitura sequencial do LEGEND 960?

A velocidade máxima de leitura sequencial é de até 7400 MB/s, dependendo da capacidade e configuração do sistema.

O SSD vem com um dissipador de calor?

O ADATA LEGEND 960 pode incluir um rótulo fino de dissipador de grafeno. Para instalação no PS5, o dissipador interno do PS5 é usado; para PCs, um dissipador adicional pode ser recomendado.

Como formatar o SSD para uso no PS5?

Após instalar o SSD e ligar o PS5, você será solicitado a formatá-lo. Siga as instruções na tela para Formatar SSD M.2. Observe que todos os dados no SSD serão apagados.

O que devo fazer se meu computador não detectar o SSD?

Verifique se o SSD está bem encaixado no slot M.2 e o parafuso está apertado. Certifique-se de que a BIOS/UEFI está configurada para modo NVMe. Se ainda não for detectado, tente um slot diferente ou atualize os drivers da placa-mãe.

O ADATA LEGEND 960 tem garantia?

Sim, ele vem com uma garantia limitada de 5 anos da ADATA. A garantia cobre defeitos de materiais e fabricação sob uso normal.

MANUAL DE UTILIZADOR LEGEND 960 ADATA

PC, chaves de fenda Phillips e SSD ADATA M.2 *Use uma chave de fenda Phillips padrão (3,5mm) para desmontar o gabinete; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm

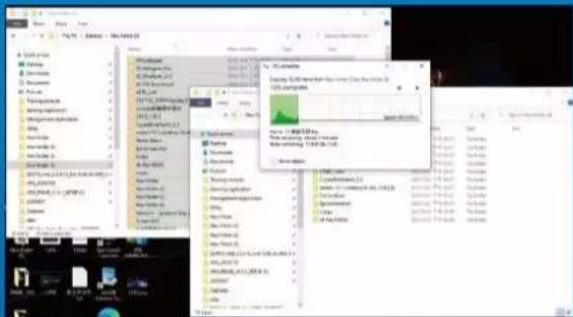

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

3. DESLIGUESEUPC

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

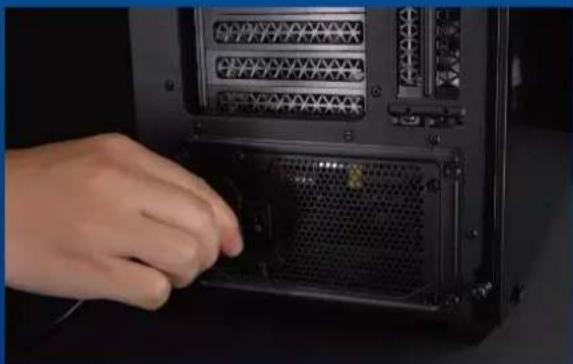

4. DESLIGUEOBOTÃOLIGA/DESLIGA EDESCONECTEOCABODE ALIMENTAÇÃO

Esta ação é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A localização do botão liga/desliga pode variar de acordo com o PC, consulte o manual do usuário.

INSTALAÇÃO

Use a chave de fenda Philips padrão para remover os parafusos e, em seguida, remova o gabinete do PC

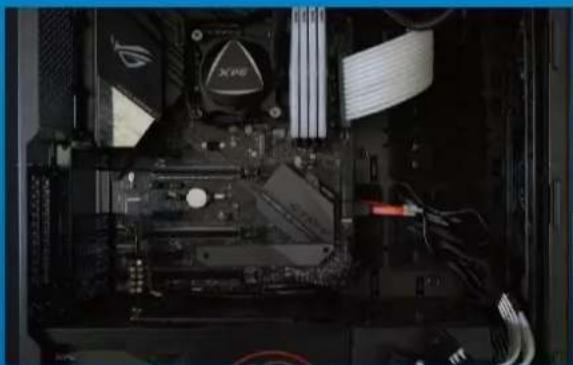

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o PC sai da fábrica.

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir que esteja firmemente no lugar.

* O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

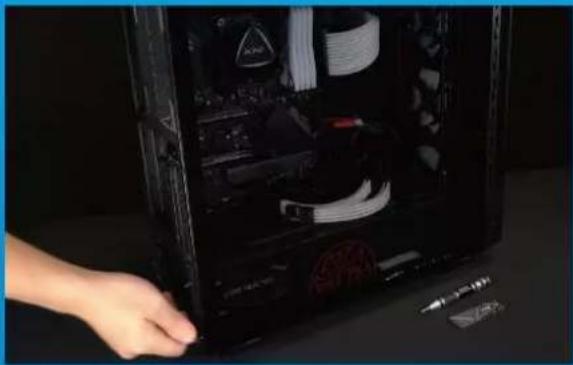

5.MONTEOGABINETENOVAMENTE

* Não aperte demais os parafusos, pois isso pode danificar os parafusos e a placa traseira

Usesua pequenachavede fendaPhillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final paragarantir queesteja firmementeno lugar.

PC, chaves de fenda Phillips e SSD ADATA M.2 *Use uma chave de fenda Phillips padrão (3,5mm) para desmontar a case; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm.

2.FAÇA BACKUPDESEUSDADOS

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

3. DESLIGUESEUPC

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

4. DESCONECTEOCABODE ALIMENTAÇÃO EABATERIA

Esta etapa é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A etapa de remoção da bateria aplica-se apenas a laptops quando é possível remover a bateria. Para saber como remover a bateria, consulte o manual do usuário.

INSTALAÇÃO

Use sua chave de fenda Phillips padrão para remover os parafusos da placa traseira.

*Se você não tiver certeza de como fazer isso, consulte o manual do usuário

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o laptop é enviado da fábrica.

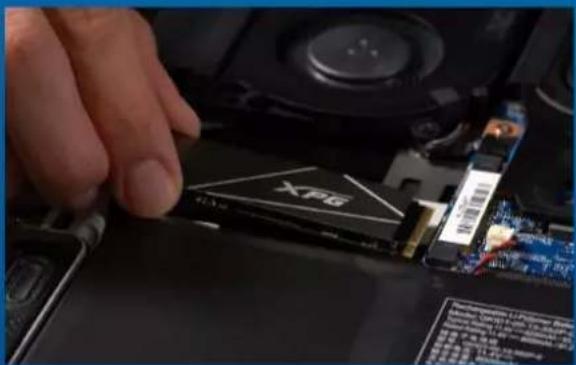

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir queesteja firmemente nolugar.

*O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

*Não aperte demais os parafusos

*Não aperte demais os parafusos, pois pode causar danos

6.CONECTEOCABODE ALIMENTAÇÃO ELIGUEOPC PARACOMPLETARA INSTALAÇÃO

Como instalar um SSD M.2 no

PLAYSTATION®5

ANTES DA INSTALAÇÃ O

O QUE VOCÊ VAI PRECISAR:

• SSD ADATA M.2
• Chave de fenda Phillips
• PS5
