FT-30ME - Ventilator Cotech - Kostenlose Bedienungsanleitung

Produkttyp	Ventilator
Marke	Cotech
Modell	FT-30ME
Nennspannung	220–240 V AC, 50/60 Hz
Leistungsaufnahme	35 W
Lüfterkopfdurchmesser	35 cm
Höhe	55 cm
Gewicht	3,7 kg
Netzkabel Länge	177 cm
Max. Luftdurchsatz	35,3 m³/min
Schallleistungspegel des Lüfters	55,8 dB(A)
Maximale Luftgeschwindigkeit	1,73 m/s
Geschwindigkeitsstufen	3 Stufen (I, II, III)
Oszillation	Ja, mit Ein-/Ausschalter
Neigbar	Einstellbarer Winkel mit Feststellknopf
Fußmaterial	Holz (unbehandelt)
Standmaterial	Metall
Sicherheitsmerkmale	Überhitzungsschutz? Nicht angegeben; Benutzerhandbuch Warnhinweise
Reinigungsanleitung	Netzstecker ziehen, leicht feuchtes Tuch, mildes Reinigungsmittel
Lagerung	Netzstecker ziehen und an einem trockenen Ort außerhalb der Reichweite von Kindern lagern
Entsorgung	Recyceln Sie das Gerät gemäß der WEEE-Richtlinie in einer örtlichen Sammelstelle
Enthaltenes Zubehör	Unterlegscheibe, Flügelschraube, Montagebolzen, Sicherungsmutter, Knopf, Feststellschraube

Häufig gestellte Fragen - FT-30ME Cotech

Wie baue ich den Cotech FT-30ME Ventilator zusammen?

Befestigen Sie die Bodenplatte mit der Unterlegscheibe und der Flügelschraube am Ständer. Schieben Sie dann den Ständer in die Halterung am Lüfterkopf und achten Sie auf die richtige Ausrichtung. Stecken Sie den Montagebolzen ein und ziehen Sie die Sicherungsmutter fest. Schrauben Sie schließlich den Knopf zum Arretieren des Lüfterkopfwinkels ein.

Wie reinige ich den Ventilator?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein leicht feuchtes Tuch mit milden Reinigungsmitteln. Vermeiden Sie Lösungsmittel oder aggressive Chemikalien. Saugen Sie das Gitter bei Bedarf ab. Lassen Sie den Holzfuß niemals nass werden.

Kann ich den Ventilator im Badezimmer verwenden?

Nein. Der Ventilator ist nur für den Hausgebrauch in Innenräumen bestimmt und sollte keinem Wasser ausgesetzt werden. Verwenden Sie ihn niemals in der Nähe von Wasser oder anderen Flüssigkeiten. Er ist nicht spritzwassergeschützt.

Der Ventilator oszilliert nicht. Was soll ich überprüfen?

Stellen Sie sicher, dass der Oszillationsschalter (Schalter 1) auf 'Ein' gestellt ist. Wenn er immer noch nicht oszilliert, ziehen Sie den Netzstecker und prüfen Sie auf Hindernisse. Versuchen Sie nicht, das Gerät zu zerlegen; kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht.

Wie neige ich den Lüfterkopf?

Lockern Sie den Knopf (9) an der Rückseite des Lüfterkopfes, neigen Sie den Kopf in den gewünschten Winkel und ziehen Sie dann den Knopf fest. Beachten Sie, dass die Neigung durch die Feststellschraube (3) begrenzt ist.

Wie hoch ist die Leistungsaufnahme des Ventilators?

Die Nennleistung beträgt 35 W. Die gemessene Ventilator-Leistungsaufnahme beträgt 32,36 W, mit einem Standby-Verbrauch von 0 W. Der Servicewert beträgt 1,09 (m³/min)/W.

Ist der Ventilator sicher in der Nähe von Kindern?

Die Anleitung besagt, dass dieses Produkt nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten vorgesehen ist. Kinder sollten niemals mit dem Ventilator spielen. Halten Sie Verpackungsmaterialien von Kindern fern.

Wie sollte ich den Ventilator lagern, wenn er nicht benutzt wird?

Ziehen Sie den Netzstecker und lagern Sie den Ventilator an einem trockenen Ort außerhalb der Reichweite von Kindern. Schützen Sie ihn vor Staub und Feuchtigkeit. Achten Sie darauf, dass der Holzfuß trocken bleibt, um Schäden zu vermeiden.

Der Ventilator macht ungewöhnliche Geräusche. Was könnte die Ursache sein?

Überprüfen Sie, ob der Ventilator auf einer ebenen, festen Oberfläche steht. Stellen Sie sicher, dass Gitter und Flügel sauber und frei von Hindernissen sind. Wenn das Geräusch anhält, kann dies auf ein mechanisches Problem hinweisen; kontaktieren Sie den Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Wie entsorge ich den Ventilator umweltgerecht?

Entsorgen Sie ihn nicht im Hausmüll. Bringen Sie ihn zu einer örtlichen Sammelstelle zum Recycling gemäß der WEEE-Richtlinie. Wenden Sie sich an Ihre Gemeinde oder den Kaufort für geeignete Entsorgungsmöglichkeiten.

BEDIENUNGSANLEITUNG FT-30ME Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Ver. 20181206

Original Bedienungsanleitung

Fan

Art.no 36-7814 Model FT-30ME

Art.Nr. 36-7814 Modell FT-30ME

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Das Gerät darf nicht von Kindern und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung/mangelndem Wissen benutzt werden.
• Kein Kinderspielzeug.
• Das Verpackungsmaterial außer Reichweite von Kindern halten.
• Nie versuchen, das Produkt zu modifizieren, zu zerlegen oder zu reparieren. Das Gerät enthält keine Teile, die selbst repariert werden können.
• Das Produkt unbedingt von Wasser oder anderen Flüssigkeiten fernhalten.
• Das Gerät niemals mit feuchten oder nassen Händen anfassen.
• Das Gerät immer so aufstellen, dass es nicht in Wasser oder andere Flüssigkeiten fallen kann.
• Das Produkt enthält einen Holzanteil. Unbehandeltes Holz immer trocken aufbewahren. Das Holz niemals nass werden lassen, dies kann die Haltbarkeit und Optik beeinträchtigen.
• Das Gerät nur an Steckdosen mit 230 V AC, 50 Hz anschließen.
• Das Stromkabel so legen, dass es nicht zu Schaden kommen oder darüber gestolpert werden kann.
• Das Produkt ist nur für den Hausgebrauch und für die in dieser Bedienungsanleitung beschriebene Benutzung vorgesehen.
• Das Produkt niemals benutzen, wenn es heruntergefallen ist. Niemals betreiben, wenn das Produkt oder das Netzkabel auf irgendeine Weise beschädigt ist.
• Nur Zubehör benutzen, das von Hersteller oder Händler empfohlen wird. Fremdes Zubehör kann Personenschäden oder Schäden am Gerät nach sich ziehen.
• Das Produkt nur auf einer ebenen, stabilen Fläche aufstellen, wo es nicht mit Hitze von einer Heizung oder Ofen in Kontakt kommen kann. Vor anhaltendem Sonnenlicht, sehr staubigen Verhältnissen oder starken Vibrationen schützen.
• Das Produkt niemals in Räumen benutzen, in denen feuergefährliche oder explosive Stoffen aufbewahrt oder benutzt werden. Einen Abstand von mindestens 30 cm zu umliegenden Flächen einhalten.
• Bei Gewitterrisiko den Netzstecker aus der Steckdose ziehen.
• Niemals die Belüftungsöffnungen des Gebläsemotors blockieren.
• Alle Reparaturen unbedingt qualifizierten Servicetechnikern mit Original-Ersatzteilen überlassen.
• Wird das Produkt ausgeliehen, immer die Bedienungsanleitung mitgeben.
• Das Netzkabel umsichtig handhaben. Das Produkt niemals am Netzkabel tragen. Das Produkt niemals durch Ziehen am Netzkabel vom Stromnetz trennen, sondern immer am Netzstecker ziehen.
• Niemals Fremdkörper durch das Ventilatorgitter stecken, dies kann zu Verletzungen oder Zerstörung des Produkts führen.
• Wird ein Verlängerungskabel zum Anschließen des Produkts an das Stromnetz benutzt, immer sicherstellen, dass das Kabel für den Einsatzweck geeignet ist.

Produktbeschreibung

1. Schalter zum Ein- und Ausschalten der Oszillation
2. Schalter für die Wahl der Gebläsegeschwindigkeit: I, II, III oder aus
3. Arretierschraube für den Winkel des Gebläsekopfs
4. Drehriegel für die Feststellschraube
5. Halterung für den Gebläsekopf
6. Unterlegscheibe
7. Flügelschraube
8. Gebläsekopf
9. Drehknauf zum Fixieren der Ventilatorneigung
10. Sicherungsschraube für den Gebläsekopf
11. Ständer
12. Sockel

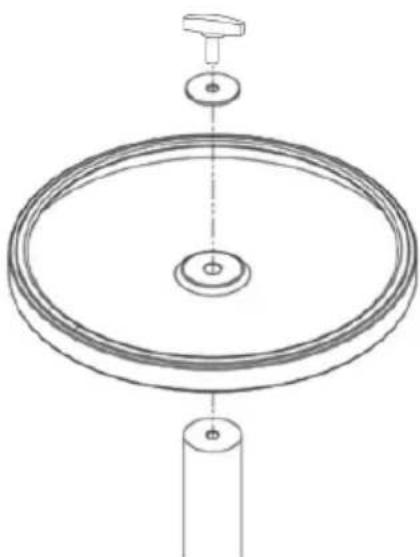

1. Den Sockel mithilfe der Unterlegscheibe (6) und der Flügelschraube (7) am Ständer montieren.

1. Den Gebläsekopf auf eine ebene Fläche legen.
2. Denn Ständer in die Halterung schieben. Sicherstellen, dass der Ständer richtig herum sitzt. Die Seite mit Vertiefung soll sich auf derselben Seite befinden wie das viereckige Loch in der Halterung.

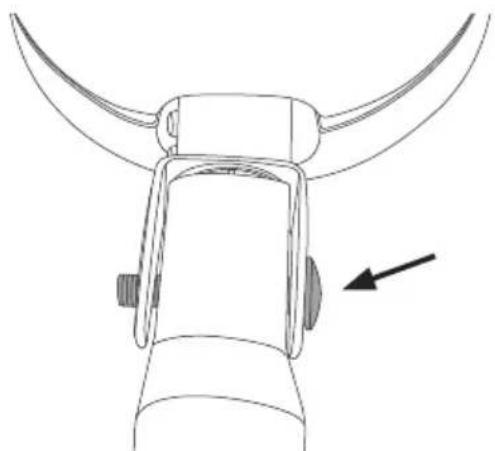

1. Die Sicherungsschraube (10) hindurch schieben.

1. Den Ständer so halten, dass er gerade in der Halterung sitzt, und die Arretierschraube (3) für den Winkel des Gebläsekopfs einschrauben. Die Schraube muss in die Öffnung am Ständer reichen und den Winkel des Gebläsekopfs begrenzen.

1. Den Drehriegel für die Feststellschraube (4) aufschrauben und festziehen. So weit anziehen, dass sie stabil sitzt, aber der Gebläsekopf noch geneigt werden kann.

1. Den Drehknauf (9) zum Fixieren des Gebläse-kopfwinkels einschrauben. Den gewünschten Neigungswinkel einstellen und anziehen.

Gebrauch

1. Das Produkt stabil aufstellen.
2. Das Netzkabel so legen, dass niemand darüber stolpern kann und den Stecker an eine Steckdose anschließen.
3. Die Gebläsegeschwindigkeit mit dem Schalter (2) wählen.
4. Um die Oszillation einzuschalten, den Schalter (1) nach oben/unten ziehen.

Den Gebläsekopf nach hinten neigen

Die Drehknauf (9) lösen, den Gebläsekopf wie gewünscht ausrichten und wieder festziehen.

Bitte beachten, dass der Gebläsekopf nur so weit geneigt werden kann, wie die Arretierschraube (3) erlaubt.

• Vor dem Reinigen stets das Netzkabel aus der Steckdose ziehen.
• Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen. Bei Bedarf mit dem Staubsauger reinigen.
• Bei längerer Nichtbenutzung den Stecker ziehen und das Gerät in einem trockenen Innenraum und für Kinder unzugänglich aufbewahren.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V AC, 50/60 Hz

Leistungsaufnahme 35 W

Höhe 55 cm

Gebläsekopf ∅ 35 cm

Netzkabel 177 cm

Gewicht 3,7 kg

Beschreibung Symbol Wert Einheit
Max. Luftströmung F 35,3 m3/min
Leistungsaufnahme des Ventilators P	32,36 W
Serviceverhältnis	SV	1,09 (m3/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB	0	W
Schallleistungspegel des Ventilators	LwA	55,8 dB(A)
Max. Luftgeschwindigkeit	c 1,73 Meter/Sek.
Messnorm für die Entwicklung des Serviceverhältnisses	IEC 60879:1986 (corr.1992)
