Produkttyp	Akku-Rasentrimmer/Kantenschneider
Akkuspannung	18 V
Akkukapazität	2 Ah Lithium-Ionen
Leerlaufdrehzahl	8000 U/min
Betriebszeit	25–40 Minuten
Schnittkreisdurchmesser	230 mm
Schnittfadendurchmesser	1,2 mm
Schalldruckpegel (LpA)	72 dB(A)
Schallleistungspegel (LwA)	93 dB(A)
Vibrationspegel (hinterer Griff)	6,531 m/s²
Vibrationspegel (vorderer Griff)	6,764 m/s²
Gewicht (inkl. Akku)	2 kg
Ladegeräteingang	230 V AC, 50 Hz, 75 W
Ladegerätausgang	18 V DC, 2,5 A
Ladezeit	40 Minuten
Verstellbarer Griff	Ja, teleskopierbar und schwenkbarer vorderer Griff
Kantenrad	Im Lieferumfang für Kantentrimmen enthalten
Sicherheitsmerkmale	Sicherheitsschalter, Überlastschutz, Überhitzungsschutz, Unterspannungsschutz
Austausch des Schneidfadens	Manueller Spulenwechsel
Kompatible Akkuplattform	Cocraft LXC 18V Lithium-Serie

Häufig gestellte Fragen - DCGT102B Cotech

Wie ersetze ich den Schneidfaden am DCGT102B?

Drücken Sie die Entriegelungslaschen am Trimmerkopf, um die Abdeckung zu entfernen. Nehmen Sie die alte Spule heraus, legen Sie eine neue Spule mit Faden durch die Kerben, fädeln Sie die Fadenenden durch die Löcher im Trimmerkopf und setzen Sie die Abdeckung wieder auf. Stellen Sie sicher, dass der Faden etwa 5–6 cm herausragt.

Welchen Akku verwendet der DCGT102B?

Er verwendet einen Cocraft LXC 18V Lithium-Ionen-Akku mit 2 Ah Kapazität. Der Akku ist Teil des LXC-Systems und mit anderen LXC-Werkzeugen kompatibel.

Wie lange dauert das Laden des Akkus?

Das Ladegerät liefert einen Ladestrom von 2,5 A und lädt den 2 Ah Akku in etwa 40 Minuten vollständig auf.

Kann ich jeden 18V Akku mit diesem Trimmer verwenden?

Nein, verwenden Sie nur speziell dafür vorgesehene LXC-Akkupacks von Cocraft. Die Verwendung anderer Akkus kann zu Verletzungen oder Brandgefahr führen.

Wie stelle ich Länge und Winkel des Trimmers ein?

Lockern Sie den Feststellknopf am Teleskoprohr, um die Länge einzustellen, dann festziehen. Für den Winkel drücken Sie die Entriegelungstaste am Kopf und schwenken Sie ihn in eine von 5 Positionen. Der Kopf kann auch mithilfe der federbelasteten Arretierung in 3 feste Positionen gedreht werden.

Welche Sicherheitsvorkehrungen sollte ich vor der Verwendung des Trimmers treffen?

Tragen Sie eine Schutzbrille, lange Hosen und festes Schuhwerk. Halten Sie Kinder und Haustiere mindestens 5 m fern. Überprüfen Sie den Bereich auf Steine oder Kabel. Stellen Sie sicher, dass der Schutzschild korrekt angebracht und der Akku sicher ist.

Wie befestige ich das Kantenrad?

Das Kantenrad besteht aus zwei Teilen, die um den Trimmerkopf herum zusammengeklickt werden. Einfach einrasten lassen. Es wird zum Trimmen von Kanten entlang von Wegen oder Blumenbeeten verwendet.

Was bewirkt der Überlastschutz?

Bei hoher Belastung kann der Überlastschutz das Werkzeug abschalten, um Schäden zu vermeiden. Er setzt sich automatisch zurück. Warten Sie einige Sekunden, stellen Sie sicher, dass keine Last anliegt, und starten Sie neu. Bei Überhitzung lassen Sie das Werkzeug vor dem Neustart abkühlen.

Wie sollte ich Trimmer und Akku bei Nichtgebrauch lagern?

Entfernen Sie den Akku und lagern Sie den Trimmer an einem trockenen Ort, außerhalb der Reichweite von Kindern. Lagern Sie den Akku bei 0–40°C. Bei längerer Lagerung laden Sie den Akku mindestens alle 6 Monate vollständig auf.

Ist der DCGT102B zum Trimmen von nassem Gras geeignet?

Nein, setzen Sie den Rasentrimmer weder Regen noch Feuchtigkeit aus. Die Verwendung auf nassem Gras erhöht das Risiko eines Stromschlags und einer Beschädigung des Werkzeugs. Nur bei trockenen Bedingungen verwenden.

BEDIENUNGSANLEITUNG DCGT102B Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

18-4632

DCGT102B-UK

31-1325-1

DCGT102B

31-1326

DCGT102

Ver. 20170314

Original Bedienungsanleitung

SVERIGE

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

GT18 Grass Trimmer

Art.no 18-4632 Model DCGT102B-UK 31-1325-1 DCGT102B 31-1326 DCGT102

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Inhaltsverzeichnis

Sicherheit 60

Allgemeine Sicherheitshinweise – EN 60745-1 ...... 60

Besondere Sicherheitshinweise für Rasentrimmer 63

Erläuterung der Symbole am Rasentrimmer......64

Produktbeschreibung 65

Montage 66

Griff....66

Schleifschutz 67

Stützrad......67

Laden....67

Laden des Akkus 67

Überlastung und Schutz 68

Bedienung....69

Einstellungen 69

Den Trimmer starten 69

Pflege und Wartung....70

Auswechseln des Nylonfadens....70

Fehlersuche 72

Hinweise zur Entsorgung 72

Technische Daten....72

Rasentrimmer 72

Ladegerät....72

Sicherheit

Allgemeine Sicherheitshinweise - EN 60745-1

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Achtung: Die komplette Bedienungsanleitung durchlesen. Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen.

DIESE ANLEITUNGEN AUFBEWAHREN.

Die Bezeichnung „Elektrowerkzeug“ im weiteren Textverlauf bezieht sich auf das Netzkabelangeschlossene oder Akku-betriebene Handwerkzeug.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge sind nicht in feuergefährlichen Umgebungen (z.B. leicht entzündbare Flüssigkeiten, Gase oder Staub) zu benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Ablenkung kann zu Kontrollverlust führen.

2) Sicherheitshinweise Elektrik

a) Der Netzstecker des Elektrowerkzeugs muss in die Netzsteckdose passen. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen, z.B. Rohr, Heizung, Ofen oder Kühlschrank, vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht für Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.
d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.
f) Sollte das Elektrowerkzeug trotzdem in feuchter Umgebung benutzt werden, unbedingt eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer Fehlerstromschutzeinrichtung verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder Einfluss von Drogen, Alkohol oder Medizin ist untersagt.
Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.
b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen.
Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz, verkleinert das Verletzungsrisiko.
c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist bevor der Netzstecker oder Akku angeschlossen wird oder das Elektrowerkzeug gehoben/getragen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko. Befindet sich der Ein-/Ausschalter in Stellung ON erhöht sich die Unfallgefahr.
d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.
e) Stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies sorgt für bessere Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
f) Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in Beweglichen Teilen verfangen.
g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Das Benutzen dieser Ausrüstung minimiert Staub-abhängige Gefahren.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.
b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht Ein-/Ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern auf bewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.

e) Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge sind sauber und scharf zu halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Bedienung und Wartung von schnurlosen Elektrowerkzeugen

a) Den Akku nur in einem vom Hersteller empfohlenen Ladegerät laden. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.
b) Nur kabellose Elektrowerkzeuge mit speziell angepasstem Akkupack verwenden. Die Benutzung anderer Akkupacks beinhaltet ein Risiko für Beschädigungen sowie Brandgefahr.
c) Bei Nichtgebrauch den Akkupack fernhalten von Metallgegenständen wie z.B. Büroklammern, Münzen, Nägeln, Schrauben o. Ä., die einen Kurzschluss an den Kontakten des Akkupacks verursachen können. Ein Kurzschluss der Batteriepole kann zu Brandverletzungen oder Feuer führen.
d) Bei fehlerhafter Handhabung kann der Akkupack Flüssigkeit verlieren, Kontakt mit dieser Flüssigkeit vermeiden. Bei direktem Kontakt mit der Flüssigkeit mit Wasser abspülen. Einen Arzt aufsuchen, wenn Flüssigkeit in die Augen geraten ist. Die aus dem Akkupack austretende Flüssigkeit kann Hautreizungen oder Verbrennungen verursachen.

6) Service

a) Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für Rasentrimmer

• Das Gerät ist nicht für Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet. Eine Ausnahme besteht, wenn diese Person von einer für ihre Sicherheit verantwortliche Person angeleitet und unterrichtet wird.
• Kein Kinderspielzeug. Das Gerät stets außerhalb der Reichweite von Kindern aufbewahren.
• Immer kräftige Schuhe und lange Hosen sowie Augenschutz und Handschuhe tragen.
• Personen, die sich in der Nähe aufhalten, in sicherem Abstand zum Rasentrimmer halten.
• Sicherstellen, dass sich keine Kinder oder Haustiere in der Nähe befinden. Steine und andere Gegenstände können weggeschleudert werden. Das Gerät sofort ausschalten, wenn sich Erwachsene, Kinder oder Haustiere auf weniger als 5 Meter nähern.
• Das Gerät nur bei guten Lichtverhältnissen benutzen.
• Wurde das Gerät Stößen oder Schlägen ausgesetzt, auf evtl. Schäden untersuchen und diese vor der erneuten Benutzung reparieren. Das Gerät nicht verwenden, wenn der Trimmerkopf lose sitzt oder beschädigt ist.
  • Die Funktionen des Gerätes vor der Benutzung immer kontrollieren.
• Das Gerät nie ohne montierten Schutz verwenden. Das Gerät niemals mit beschädigter Sicherheitsvorrichtung verwenden.
• Vor dem Betrieb den Rasen auf Steine, Kabel, Seile oder andere Fremdkörper absuchen.
• Den Rasentrimmer immer stabil halten. Das Gerät immer an beiden Griffen festhalten.
• Nie Schneidwerkzeug aus Metall montieren.
  • Die Kühllufteinlasse am Motor stets freihalten. Gras und Laub entfernen.
• Der Schneidfaden dreht sich auch nach dem Abschalten des Motors noch einen Moment weiter. Mit Wartungsarbeiten warten, bis er komplett stehen geblieben ist.
• Das Gerät keinem Regen oder hoher Luftfeuchtigkeit aussetzen.
• Sicherstellen, dass die Funktion aller Schalter und Einstellungen vor dem Betrieb bekannt und verständlich sind.
• Hände und Füße von Trimmerkopf und Trimmerfaden fernhalten, besonders, wenn der Motor gestartet wird.
• Bei der Anpassung des Trimmerfadens vorsichtig vorgehen, den Motor erst starten, wenn das Gerät korrekt gehalten wird.
• Das Gerät nur mit vom Hersteller empfohlenen Zubehör benutzen.
• Den Akku vor Überprüfung, Reinigung oder Einstellung sowie bei Nichtgebrauch immer entfernen.
• Beim Betrieb jederzeit auf einen sicheren Stand und gutes Gleichgewicht achten.
• Den rotierenden Trimmerkopf nicht auf feste Gegenstände ausrichten, dies kann den Rasentrimmer beschädigen.
• Den Schneidkopf nie mit Händen oder Füßen stoppen, sondern selbst auslaufen lassen.
• Das Gerät nach Möglichkeit nicht in der Nähe von Kieswegen, Kiesauffahrten o. Ä. verwenden, wo Steine/Kies weggeschleudert werden können.

Erläuterung der Symbole am Rasentrimmer

Allgemeine Sicherheitshinweise für Gefahrenmomente.

Die Bedienungsanleitung durchlesen.

Das Gerät niemals Regen oder Feuchtigkeit aussetzen.

Andere Personen in sicherem Abstand vom Gerät halten.

Produktbeschreibung

18-4632, 31-1325-1 Komplett mit 18 V-Akku und Ladegerät.

31-1326 Als Zubehör wenn 18 V-Akku und Ladegerät bereits vorhanden sind (Akku und Ladegerät nicht enthalten).

Die Abbildung zeigt den Rasentrimmer montiert, 2 und 3 sind bei Lieferung noch nicht montiert.

1. Trimmerkopf
2. Stützrad
3. Schutzvorrichtung
4. Sperre zur Einstellung des Winkels am Trimmerkopf in 5 festen Stellungen
5. Sperre zum Drehen des Trimmerkopfs in 3 festen Stellungen. Die Sperre nach vorne zum Trimmerkopf drücken.
6. Teleskopstiel
7. Drehriegel zur Einstellung der Teleskopstiellänge. Zum Öffnen den Drehriegel mit dem Uhrzeigersinn drehen und zum Schließen gegen den Uhrzeigersinn.
8. Verstellbarer vorderer Griff
9. Halterung für LXC-Akku (Akku nur inklusive bei 18-4632 und 31-1325-1)
10. [◀] Ein-/Ausschalter
11. Sicherheitssperre verhindert einen unabsichtlichen Start. Die Taste gedrückt halten, bevor der Ein-/Ausschalter gedrückt wird.

Montage

Achtung: Den Akku, falls vorhanden, vom Rasentrimmer entfernen.

Achtung: Bei Lieferung ist das Gerät extra zusammengeschoben, damit es in der Verpackung Platz findet. Beim ersten Ausziehen des Teleskopstiels rastet er in einer neuen Endstellung ein und kann von da ab nicht mehr kürzer eingestellt werden.

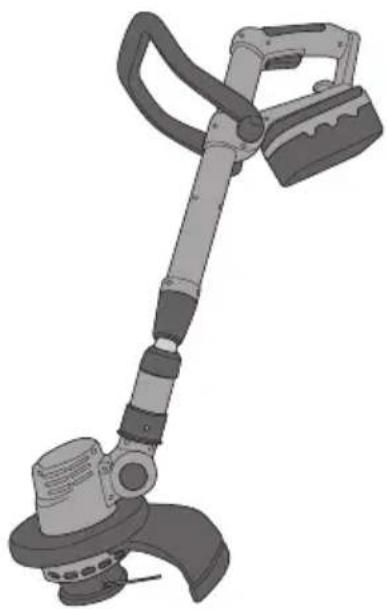

Lieferzustand (zusammengeschoben)

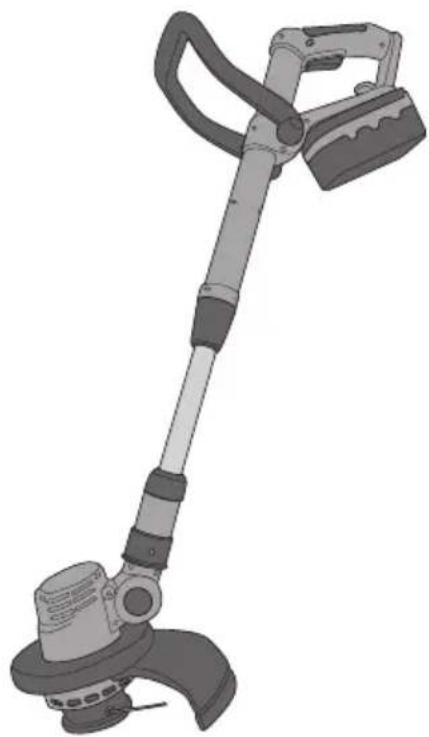

Kürzeste Einstellung (auseinandergezogen)

Griff

Den Griff auf dem Trimmer befestigen (der Griff kann nach vorne und hinten geneigt werden). Mit dem Drehriegel anziehen.

1. Die Schutzvorrichtung (3) in die Aus-sparung am Trimmerkopf (1) drücken.
2. Die Schutzvorrichtung mit den mitgelieferten Schrauben am Trimmerkopf festschrauben.

Achtung: Vorsicht vorgehen, an der Schutzvorrichtung befindet sich ein sehr scharfes Messer (siehe Pfeil).

Stützrad

Das Stützrad (2) besteht aus zwei Teilen, die um den Trimmerkopf zusammengedrückt werden.

Zur Benutzung beim Kantenschneiden.

Temperaturbereich zum Laden und für die Aufbewahrung des Akkus: 0–40 °C.

1. Zur Herausnahme des Akkus aus dem Gerät die Akkusicherung eindrücken und den Akku herausziehen. Wenn der Akku sehr heiß ist, etwa nach hoher Beanspruchung, diesen vor dem Aufladen erst abkühlen lassen.
2. Das Ladegerät an eine Steckdose anschließen. Die grüne Leuchtdiode leuchtet nach wenigen Sekunden auf.
3. Den Akku in das Ladegerät einlegen. Beim Ladevorgang leuchtet die grüne Leuchtdiode konstant, während die rote Leuchtdiode einmal pro Sekunde blinkt. (Wird ein vollständig geladener Akku eingesetzt, passiert nichts, d. h. die grüne LED leuchtet weiter und die rote ist weiterhin aus).
4. Ist der Akku fertig geladen, die Sperre am Akku herunterdrücken und diesen aus dem Ladegerät nehmen.

Konstantes grünes Licht und erloschenes rotes Licht:

Das Ladegerät ist am Stromnetz angeschlossen und es lädt nicht.

(Wird ein aufgeladener Akku an das Ladegerät angeschlossen, passiert nichts)

Rotes Blinklicht einmal pro Sekunde und konstantes grünes Licht:

Der Ladevorgang läuft.

Konstantes grünes und rotes Licht:

Der Akku ist vollständig geladen.

Rotes Blinklicht dreimal pro Sekunde und konstantes grünes Licht:

Akkufehler.

Überlastung und Schutz

Das Gerät und der Akku sind mit einer Reihe von Schutzvorrichtungen ausgerüstet.

• Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät abschalten. Der Überlastungsschutz ist selbstrückstellend. Den Stromschalter am Gerät ausschalten und ein paar Sekunden warten, während das Gerät belastungsfrei ist. Das Gerät sollte nun wieder normal funktionieren.
• Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Das Gerät und den Akku vor erneuter Benutzung abkühlen lassen. Schädliche Temperaturen können auch bei direkter Sonnenbestrahlung auftreten, die daher zu vermeiden ist.
• Der Akku hat einen Unterspannungsschutz, welcher aktiviert wird, wenn der Akku leer wird. Der Unterspannungsschutz schaltet dann automatisch das Gerät ab und der Akku muss geladen werden.

Bedienung Einstellungen

1. Den Teleskopstiel (6) auf gewünschte Länge ausziehen. Den Drehriegel (7) mit dem Uhrzeigersinn losdrehen, die gewünschte Länge einstellen und den Drehriegel gegen den Uhrzeigersinn festdrehen.

2. Um den Winkel des Trimmerkopfs einzustellen, die Taste (4) gedrückt gehalten und in eine der 5 festen Stellungen drehen. Die Taste in der gewünschten Stellung loslassen.

3. Der Trimmerkopf ist drehbar und einstellbar in 3 festen Stellungen. Die Sperre (5) nach vorne zum Trimmerkopf drücken, in eine feste Stellung drehen und die Sperre dann loslassen.

1. Die Sicherheitssperre (11) am hinteren Griff gedrückt halten.
2. Um den Motor zu starten, dann den Ein-/Ausschalter eindrücken.
3. Um den Motor auszuschalten, den Ein-/Ausschalter loslassen.

Pflege und Wartung

Achtung: Vor Pflege und Transport sowie vor Wartung am Werkzeug immer den Akku entfernen.

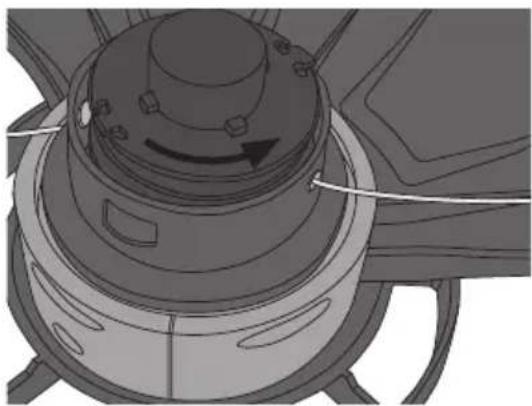

Auswechseln des Nylonfadens

1. Den Deckel des Trimmerkopfs öffnen, indem die Federclips (einer auf jeder Seite) eingedrückt werden. Die Fadenspule entnehmen. Sicherstellen, dass die Feder unter der Spule nicht herausfällt.

1. Die neue Fadenspule nehmen und sicherstellen, dass der Faden in der Aussparung der Fadenspule fixiert ist und die Lände des Fadens ca. 15 cm ist, um die Montage zu vereinfachen.

1. Die Feder mit dem breiten Teil der Feder unten im Trimmerkopf und den schmalen Teil nach oben zur Fadenspule hin setzen.

1. Dann die Fäden der Fadenspule durch die jeweiligen Löcher im Trimmerkopf ziehen und die Fadenspule in den Trimmerkopf legen.

1. Danach leicht an beiden Fäden ziehen, bis sie aus den Aussparungen an der Fadenspule herausschauen.

1. Wurde der Faden zu weit herausgezogen, kann er durch Drehen der Fadenspule gegen den Uhrzeigersinn wieder aufgerollt werden, bis ca. 5–6 cm Faden hervorstehen.

2. Den Deckel wieder aufsetzen und sicherstellen, dass die Federclips ordentlich einrasten.

Achtung: Augenschutz verwenden und sicherstellen, dass sich niemand in der Nähe befindet, wenn der Motor nach dem Fadenwechsel zum ersten Mal gestartet wird, da überflüssiger Faden abgeschnitten wird und weggeschleudert werden kann.

• Regelmäßig sicherstellen, dass Gras, Zweige u. ä. sich nicht um die Motorachse schlingen.
• Vor jeder Benutzung überprüfen, ob die Ein-/Ausschalter und die Sicherheitssperren unbeschädigt und funktionstüchtig sind.
• Das Gerät außen mit einer weichen Bürste oder Tuch reinigen, keine Lösungsmittel oder Poliermittel verwenden.
• Regelmäßig sämtlichen Schmutz entfernen, vor allem an den Belüftungsöffnungen des Motors.
• Das Gerät trocken und sicher außerhalb der Reichweite von Kindern verstauen.
• Den Akku in einem Raum mit Innentemperatur von 0–40 °C aufbewahren.
• Bei längerer Lagerung den Akku mindestens alle 6 Monate vollständig laden.

Fehlersuche

Problem Lösung
Das Werkzeug startet nicht.	Der Akku ist entladen oder nicht richtig montiert.
Schlechte Akkulaufzeit.	Der Akku ist nicht vollständig geladen.Der Akku muss ausgetauscht werden.
Der Akku lädt nicht.	Der Akku ist nicht ordnungsgemäß im Ladegerät eingesetzt.Die Kontakte von Akku und Ladegerät sind verschmutzt.Der Netzadapter ist nicht ordnungsgemäß an die Steckdose angeschlossen.Sicherstellen, dass die Steckdose stromführend ist.Das Ladegerät oder dessen Kabel ist beschädigt.Der Netzadapter ist beschädigt.Der Akku muss ausgetauscht werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Akku LXC 18 V/2 Ah Lithium-Ionen-Akku

Drehzahl, unbelastet 8000 /min

Betriebsdauer 25–40 min

Schnittdurchmesser 230 mm

Drahtdurchmesser 1,2 mm

Schalldruckpegel LpA 72 dB(A), K: 3 dB

Schallleistungspegel LwA 93 dB(A), K: 3 dB

Schwingungswert Hinterer Griff 6,531 m/s², K: 1,5 m/s²

Vorderer Griff 6,764 m/s², K: 1,5 m/s²

Gewicht (mit Akku) 2 kg

Ladegerät

Eingangsspannung 230 V AC, 50 Hz, 75 W

Ausgangsspannung 18 V DC

Ausgangsladestrom 2,5 A

Ladedauer 40 min

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

GRASS TRIMMER

Cocraft 31-1325-1/ 31-1326 / 18-4632

DCGT102B/ DCGT102 /DCGT102B-UK

(31-1325-1, 18-4632)
